Плиты ребристые перекрытий: размеры, характеристики

Ребристые плиты перекрытия – конструкционные элементы из железобетона, которые активно используются в современном мало- и многоэтажном строительстве. Плиты отличаются великолепными характеристиками прочности, надежности, несущей способности, равномерно распределяют серьезные нагрузки, гарантируют безопасность эксплуатации зданий даже в условиях повышенной сейсмической активности.

Ребристые перекрытия имеют цельное основание, а также ребристые элементы по бокам, благодаря чему способны выдерживать немалые нагрузки на изгиб. Для применения в условиях повышенных нагрузок плиты усиливают поперечными ребрами. Там, где нагрузки минимальны, бетон удаляют, добавляя его в зонах сжатия.

Благодаря этому сборная ребристая плита обладает максимальной прочностью, способностью переносить максимальные нагрузки при заметном уменьшении материала (экономия и снижение веса конструкции).

Шаг плиты перекрытия с балками не должен быть более 6 метров.

Ребристая плита может выступать частью кровли либо цокольного этажа. Чаще всего такие элементы используют в промышленном строительстве, в жилом – редко, так как ребра создают неровную поверхность, которую трудно отделывать.

Плиты ребристые перекрытия производят из тяжелого/легкого, плотного силикатного бетона. Применяется разная стальная арматура (обозначается буквами/цифрами). Современные производители создают изделия по ГОСТу 28043-89.

Основные виды ребристых плит:

ПГ – без полостей
ПВ – с отверстиями для вентиляции
ПФ – с фонарями
ПЛ – используются для удаления кровли

При выборе плиты обязательно нужно учитывать все типы предполагаемых нагрузок на конструкцию, смотреть размеры и технические характеристики изделия.

Содержание

1 Применяемые материалы
2 Сфера использования
3 Конструктивные особенности
4 Параметры
5 Виды и обозначение элементов перекрытий высотой 30 см

6 Классификация и маркировка продукции высотой 40 см
7 Рекомендации по расчетам нагрузки

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

Точное соответствие размеров установленным в ГОСТе величинам
Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Сфера использования

Ребристые монолитные перекрытия используются там, где нужно: сформировать воспринимающую нагрузку перекрытия для крупнопанельного объекта промышленного назначения, создать перекрытие чердачного типа в административном/жилом здании. В процессе монтажа обязательно соблюдают интервал между несущими опорами, учитывают расчетные нагрузки.

Плита ребристая перекрытия может использоваться:

При температуре до +50С там, где наблюдаются соответствующие особенности технологического цикла в условиях промышленных предприятий
При температуре до -40С в конструкции сооружений, которые постоянно находятся в условиях естественно низких температур (из-за особенностей климата)
В регионах, где сейсмичность достигает 9 баллов (но не более)
В условиях воздействия среднеагрессивных газообразных составов, которые влияют на железобетон
В отапливаемых помещениях, где установлен стабильный температурный режим
При условиях температуры ниже -40С и выше +50С, если перекрытие было сделано по специальному заказу, что обязательно отображается в документации

Конструктивные особенности

В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.

Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.

Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация. Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.

В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).

Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.

Параметры

Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.

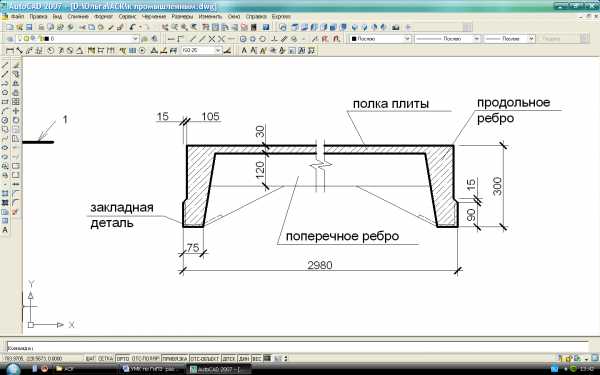

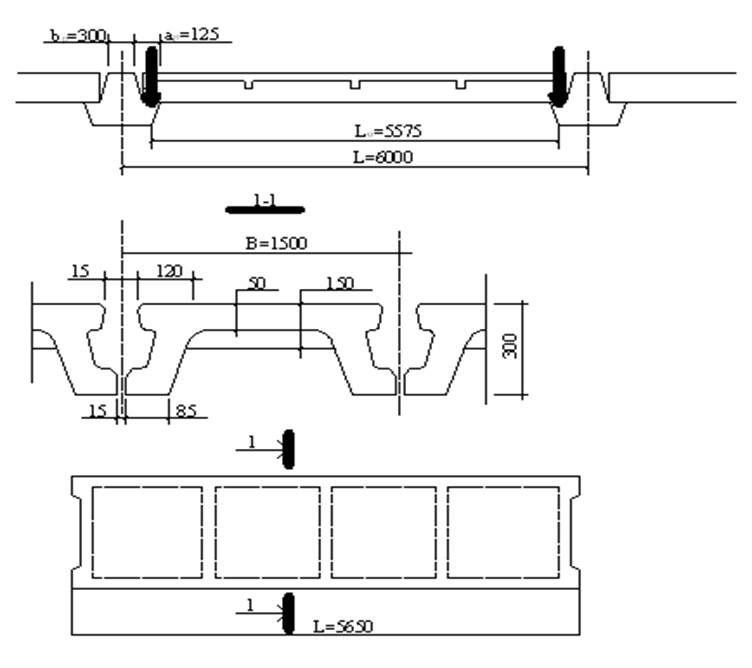

Для плит высотой 30 сантиметров установлены такие стандартные значения:

Длина – 5.65 метров
Ширина – 0.94-3 метра
Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.

Плиты высотой 40 сантиметров:

Длина – 5-6 метров
Ширина – 0.75-3 метра
Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.

Виды и обозначение элементов перекрытий высотой 30 см

Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.

По месту компоновки плиты бывают:

П1 – в стандартных рядах
П2 – для промежутков между несущими колоннами
П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены

Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту. Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).

Так, если плита маркируется П2-АтVЛ-Н-2, то тут:

П2 – это типоразмер
АтV – размер, тип стальной арматуры
Л – говорит о том, что изделие изготовлено из легкого бетона
Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов

2 – наличие специального вентиляционного отверстия сечением 70 сантиметров

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:

1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.

Маркировка указывает на такие параметры:

Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
Тип и класс арматуры
Показатели прочности и проницаемости бетона
Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
Ат-VI – индекс, указывающий на особенности армирования
Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия

Плити покриття ребристі ЖБ — купити, ціна в Києві. Розміри, ГОСТ.

Переваги та особливості ребристих плит покриття.

Плити покриття ребристі виготовляється з бетону. Його основою є армована сітка певної форми і розміру. Ця сітка заливається в бетон. Таким чином плити покриття стають стійкими до вібрацій. Як можна здогадатися з назви, ці плити мають ребра в одному або двох напрямках. У верхній її частині розташована фронтальна плита. У ребристих плит повинні бути приварені опорні закладні вироби до кроквяних конструкцій (до доступним для зварювання місць). Це дозволяє плиті працювати, як горизонтальний жорсткий диск. Таким чином плита здатна забезпечити загальну стійкість каркаса будівлі, верхніх стиснутих поясів, кроквяних конструкцій. Крім того, це забезпечує рівномірний розподіл навантажень між поперечними і поздовжніми рамами каркасу будівлі. Цей матеріал має П-образний поперечний переріз. Також, у ребристих плит передбачені закладні вироби. Завдяки ним здійснюється кріплення плит до несучих конструкцій, а також парапетів.

Ребристі плити покриття призначені для прийому великих навантажень. Їх міцна структура витримує тиск від покрівлі, товщі снігу, вентиляційних і інших пристроїв. З допомогою цих плит навантаження передається на несучі конструкції покриттів, або на стіни.

Основними перевагами ребристих плит є їх міцність, надійність і довговічність. Вони ― не тільки безпечний, але і екологічно чистий матеріал для будівництва. Варто відзначити, що ці плити має порівняно невеликі розміри. Вони з легкістю замінюють деякі об’ємні матеріали в тому випадки, якщо будівництво проводиться у важко доступному для транспорту місці. Ребристі плити перекриття не піддаються зношуванню, старіння, розпаду, гниття і корозії. На них не впливають агресивні природні фактори – перепади температур, мороз, волога, опади і т. п.

В інтернет-магазині «ТСК» представлені ребристі плити покриття всіх типів. Цей товар завжди є в нас в наявності в широкому асортименті.

Застосування ребристих плит покриття.

Завдяки своїй міцності, ці плити активно використовуються в місцях підвищених снігових відкладень біля ліхтарів, в межах профілю покриття. Ребристі плити служать незамінним матеріалів у районах, де вага снігового покриву перевищує 150 кгс/м2.

Цей матеріал відмінно підходить для укладання на вигині і найчастіше використовується в будівництві панельних споруд. Але, він не має широкого застосування в житлових об’єктах з-за ребристою фактури. Тому ці плити в основному застосовуватися в будівництві нежитлових об’єктів, горищних і гаражних спорудах.

Виробник залізобетонних плит перекриття.

В інтернет-магазині «ТСК» можна купити найякісніші ребристі плити покриття за ексклюзивною ціною. Виробником цього універсального товару є компанія «Бетон від Ковальської». Саме цей виробник є найбільшим постачальником сировини в Україні. Його матеріали використані в більшості сучасних будівель Києва. Вся продукція компанії «Бетон від Ковальської» підтверджена ГОСТ і виконується у відповідності з світовими стандартами.

Сервіси магазину ТСК Україна

Тільки у нас можна зустріти самий великий вибір товарів. Асортимент магазину «ТСК» регулярно поповнюється і здатний задовольнити вимоги будь-якого покупця. Незалежно від економічної обстановки в країні, ми зберігаємо стабільні низькі ціни. На нашому сайті представлена краща продукція українських і західних брендів.

Також, «ТСК» здійснює доставку товарів по всій території України. Зв’язавшись з нами можна отримати фахову консультацію і допомогу в підборі матеріалу. Ми доступні щоденно. Телефонуйте нам і починайте будівництво нової комфортного середовища!

Тип плиты – ребристая и вафельная

GPRS – крупнейшая в стране частная компания по поиску подземных источников. GPRS — это компания, которая предоставляет услуги по сканированию бетона, поиску коммуникаций, обнаружению утечек и видеоинспекции труб. Наша приверженность безопасности помогла нам достичь более 99,8% скорости сканирования для предотвращения повреждений подповерхностного слоя в сотнях тысяч проектов сканирования и определения местоположения. GPRS обладает непревзойденной точностью, и как компания мы хотим поднять отраслевой стандарт. Чтобы помочь развитию отрасли, GPRS выпускает статьи о нашей методологии обучения. В этой статье мы рассмотрим нашу учебную документацию и методы сканирования ребристых и вафельных плит.

Ребристые и вафельные плиты

Ребристые плиты

‍
Ребристые плиты также могут называться балочными плитами или балочными плитами. Эти плиты имеют узкие бетонные балки (балки), которые проходят между более крупными традиционными бетонными балками в линиях колонн. Балки часто имеют от 2 до 3 футов по центру. Структурная поддержка из балок позволяет сделать плиту толщиной от 2 до 6 дюймов. Эти плиты по-прежнему заливаются на месте с использованием арматуры, как и традиционная плита из арматуры, но большая часть структурной поддержки находится в балках. Плита тоньше и может содержать минимальное армирование, такое как
, как просто проволочная сетка или арматурный стержень, расстояние между которыми больше, чем у традиционной плоской плиты. Арматурный стержень в плите должен быть помечен, но основная цель при сканировании этих плит состоит в том, чтобы идентифицировать балки, поскольку через балку не должно выполняться колонковое сверление. Конечно, любой трубопровод в плите также
важно найти.

‍

Форма и размер балок могут различаться, как показано здесь, но принципы остаются теми же.

Профнастил, также известный как профнастил, металлический настил и т. д., может использоваться для формирования плит, в первую очередь в стальных зданиях, но также может быть найден в определенных зонах бетонных зданий. Настил действует как форма для заливки бетона и как большая часть структурной поддержки плиты.

Вот два примера того, как типичная ребристая плита может выглядеть снизу.

‍

Вафельная плита

‍
Вафельная плита представляет собой двухстороннюю балочную систему. Перекрытия, показанные ниже, не имеют больших балок на колоннах из-за дополнительной прочности вафельной системы.

‍

Как диагностировать ребристую плиту

Толщина плиты менее 6 дюймов обычно является первым признаком. Традиционная арматурная плита будет иметь толщину не менее 6 дюймов. Плита, которая кажется менее 6 дюймов, на самом деле может быть верхней плитой с чем-то вроде пены внизу и лежащей поверх структурной плиты. Верхняя плита на пенопласте может обмануть техника георадара, заставив его думать, что видно нижнюю часть плиты, хотя на самом деле видна только верхняя плита, а конструкционная плита вообще не видна. Общее правило заключается в том, что если плита имеет толщину менее 6 дюймов, то она, вероятно, является верхней плитой, если только нельзя подтвердить схему балок или балок, которая позволила бы использовать более тонкую плиту.

Еще одним признаком для диагностики оребренной плиты может быть отсутствие армирования. Плита, показанная ниже, приподнята из-за сильного плоского отражения от воздуха на расстоянии 4 дюймов, но меньше 6 дюймов является тревожным сигналом. Кроме того, армирование похоже на проволочную сетку. Проволочная сетка не является конструкционной и не поддерживает приподнятую плиту. Если вы видите только проволочную сетку в приподнятой плите или видите арматуру, которая находится на расстоянии более 12 дюймов от центра, это может быть признаком того, что плита является только верхней плитой, если не могут быть подтверждены балки. Балки в этих данных были бы видны гораздо четче при кросс-поляризационном сканировании, но здесь все еще могут быть подтверждены. Поскольку балки были подтверждены, нижняя часть плиты может быть подтверждена на уровне 4 дюймов. Если балки не были найдены, то это могла быть верхняя плита с пеной под ней, которую мы не видим.

Ниже приведен еще один пример ребристой плиты. Эта плита имеет толщину всего 2 дюйма, и на этом изображении видны две балки. Нижняя часть плиты и балки обведены синим цветом.

На изображении ниже показано перекрестно-поляризованное сканирование того же места, что и изображение, показанное на предыдущей странице. Кросс-поляризованное сканирование приводит к тому, что проволочная сетка исчезает, и балки очень легко идентифицировать. Кросс-поляризация очень полезна при сканировании ребристых плит. Кросс-поляризация также очень полезна для любого конкретного задания сканирования.

Как делается маркировка

‍
Маркировка для ребристой плиты должна выглядеть примерно так. Арматурный стержень в балках не нужно маркировать
, потому что вся балка или балка будут заштрихованы как зоны без сверления.
