Плиты для растрового потолка, особенности и установка

Растровый потолок – модный вид оформления потолочного пространства. Состоит он из отдельных ячеек, закрепленных на обрешетке. Под отделкой легко скрыть инженерные коммуникации, установить встроенные светильники.

Описание

Словом «растр» обозначают мелкие одинаковые элементы, из которых собирают цельное покрытие. Основа – решетка, собранная из профилей, закрепленных на подвесах. В ее нишу вставляются декоративные элементы.

Элемент растрового потолка

Чаще монтируют квадратные ячейки, но возможно использование растров в форме ромбов, прямоугольников, многоугольников. Пространство между профилями заполняется декоративными плитами.

Преимущества перед другими видами отделки

Подвесные потолки растрового типа перед другими видами отделки обладают преимуществами:

• Небольшой общий вес.
• Возможность установить между потолочной плитой и покрытием необходимые коммуникации.
• Панели съемные, поэтому легко получить доступ к электропроводке, сигнализации, вентиляции, проложенным в подпотолочном пространстве.
• Возможны замены отдельных поврежденных элементов.
• Экологическая безопасность.
• Устойчивость к перепадам температур, коррозионным процессам.
• Широкие возможности для декора. Используют панели разных видов, выкладывая из них узоры.

Преимущество перед другими видами потолков

Разнообразие цвета декоративных панелей позволяет создавать интересные варианты дизайна растровых потолков. Фото готовых потолков помогут выбрать наиболее интересный и привлекательный вариант.

Огнестойкость и влагостойкость

Важной характеристикой является устойчивость к возгоранию и действию влаги.

Растровые потолки относятся к группе горючести Г1. Свойства материалов, из которых они монтируются:

• не поддерживают самостоятельное горение;
• дымы имеют температуру менее 135 градусов;
• при нагревании деформируются до 65% по форме, теряют не более 20% веса;
• при пожаре не образуют горящего расплава.

Их разрешено монтировать на объектах, где требуется повышенная пожарная безопасность.

Влагопрочные потолочные системы под действием пара не деформируются, не коробятся, не расслаиваются.

Устойчивость к возгоранию и влаге

Есть 4 группы влагостойкости, растровые потолки относят к 4 группе. Это означает, что материалы имеют 100% устойчивость к влаге. Их можно использовать в помещениях, где не исключается прямой контакт покрытия с водой (в бассейнах, банях, санузлах, автомойках).

Монтажные работы

К установке подвесного решетчатого растрового потолка приступают после завершения работ по прокладке электрической проводки и других инженерных систем.

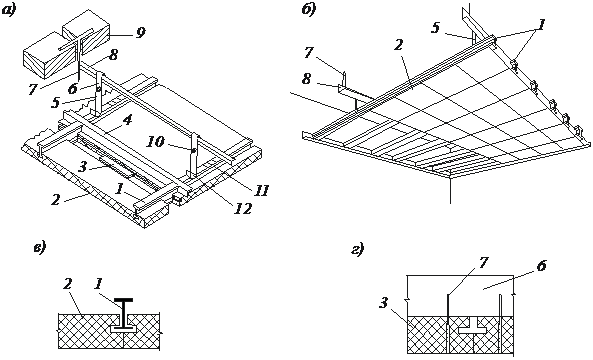

Растровая потолочная конструкция состоит из следующих деталей:

• направляющие;
• поперечные профили;
• детали подвесов;
• молдингов для отделки уголков.

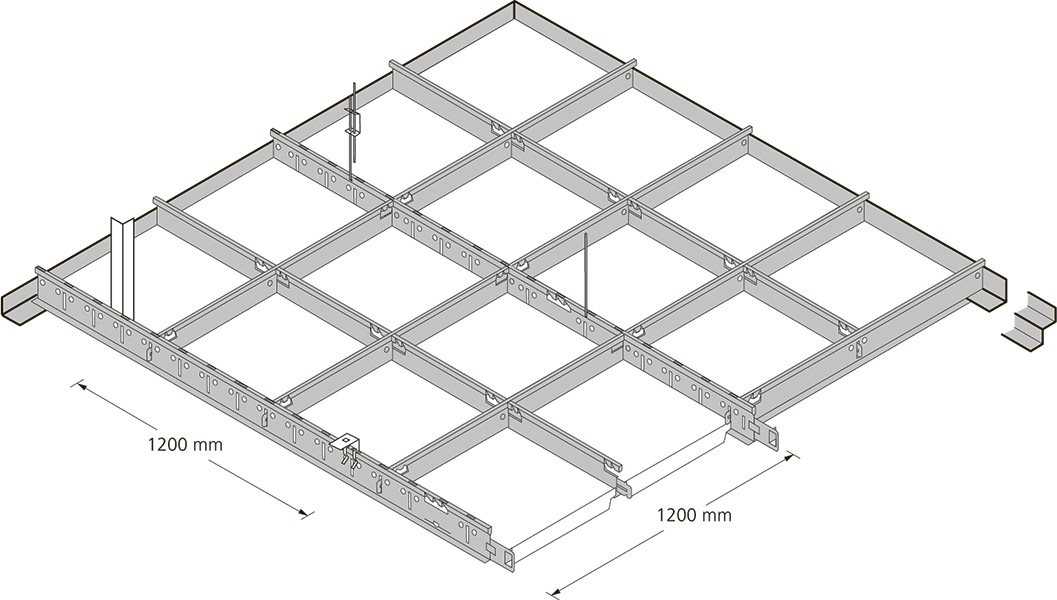

Монтаж растрового подвесного потолка

Работа проходит в несколько этапов:

1. Разметка. Отмечают точку «нулевого уровня» на одной из стен. Её выбирают так, чтобы собранный потолок перекрывал все коммуникации, выступы и прочие неровности. Затем переносят линии на все стены, соединяют их между собой.
2. Крепление направляющих по периметру. По намеченной линии прикручивают направляющие, расстояние между соседними элементами крепежа – 40-45 см.
3. Крепление продольных и поперечных профилей. Снова проводится разметка, по которой прикручиваются к плите подвесы. Шаг расположения этих деталей – 1200 мм. В результате образуется решетка, на которую потом будут устанавливаться плиты.
4. Крепление обшивки. На обрешетку устанавливают декоративную обшивку. Одновременно проходит крепление светильников.

Обрешетка собирается одинаково для потолочной отделки типа Армстронг и Грильято. Отличаются эти два типа видом декоративных элементов.

Монтаж обрешетки и установку плит не относят к категории сложных строительных работ, при наличии опыта их можно провести своими руками.

Область применения

Чаще растровые потолки устанавливают в зданиях общественного пользования – офисных центрах, супермаркетах, спортивных залах. Возможен монтаж в жилых комнатах при условии, что потолки высотой более 3 метров.

Растровый потолок в торговом центре

Модульные потолочные системы лучше смотрятся в просторных холлах, вестибюлях, длинных и широких переходах, торговых залах.

Разновидности решетчатых покрытий

Растровые потолочные системы по виду используемых декоративных панелей делятся на две группы:

• Армстронг – покрытие со сплошными плитами.
• Грильято – кассеты в виде решеток из легкого сплава на основе алюминия.

Последний вариант крайне редко используется в квартирах, они лучше смотрятся в просторных залах.

Армстронг

Собирается потолочная система из профилей и подвесов, закрепленных на плите перекрытия. Профили образуют решетку, в ниши которой вставляют плиты. Общий вес системы небольшой, она не создает существенной нагрузки на несущие конструкции.

Наиболее часто применяют белые матовые плиты. Но есть и другие варианты, их окрашивают в разные цвета, украшают узорами. Встречаются плиты из матового или зеркального стекла, оклеенные ламинированной пленкой с имитацией фактуры натурального камня, древесины

Модульность – одно из достоинств этого варианта отделки. Из элементов собирают покрытия любого размера. А вот нелинейных стандартных решений нет, поэтому Армстронг устанавливают в помещениях правильной геометрической формы.

Профили для подвесной обрешетки выполнены из легкого сплава на основе алюминия. В верхней трети имеются монтажные отверстия для крепления к подвесам. Нижняя поверхность будет видна и после облицовки потолков растровыми плитами, она покрывается порошковой краской. Самые распространенные варианты цветов – черный, золотой, серебряный, белый. Другие оттенки нужно заказывать.

Стандартные плиты выпускают в двух размерах – 60 на 60 см и 120 на 60 см. Квадратный вариант более распространенный, толщина плит – 6-19 мм. Правильная форма облегчает процесс монтажа, позволяет легко рассчитать необходимое количество материала.

Дизайнерский вариант потолка Армстронг

Применяют следующие варианты плит:

1. Стандарт. Самый дешевый вариант. Плиты гигроскопичны, плохо переносят повышенный уровень влажности.
2. Прима. Панели отличаются большей прочностью, имеют высокую устойчивость к влаге, обеспечивают отличную звукоизоляцию.
3. Влагостойкие. Этот вариант отличается 100% устойчивостью к водяному пару, их можно устанавливать в помещениях, относящихся к категории «мокрых».
4. Акустические. Имеют высокие показатели поглощения шума.
5. Гигиенические. Эти покрытия разрешено часто мыть водой, их используют для установки в медицинских учреждениях, детских садах, пищевых предприятиях.
6. Дизайнерские. Этот вид плит с разнообразным оформлением, их применяют в ресторанах, гостиницах, клубах.

При монтаже собирают обрешетку с нишами по форме и размеру плит, куда последние будут установлены после проведенной проверки.

Для установки плиту берут в руки, поворачивают боковой гранью вверх, аккуратно заводят в нишу обрешетки и опускают на место. Если необходимо, размер изменяют, минеральные материалы легко режутся монтажным ножом.

Грильято

Установка растрового потолка Грильято имеет смысл в помещениях с высокими стенами. Только в этом случае он будет выглядеть эффектно. Это объемная решетка, собранная из U, T или Y- образных профилей из алюминия. Их покрывают порошковой краской по особой технологии, обеспечивающей высокую устойчивость. Используется 7 основных цветов:

• белый;
• зеркальный хром;
• матовый металлик;
• золото;
• бежевый;
• серебро;
• черный.

Решетчатые потолочные системы обеспечивают повышенный уровень пожарной безопасности. Они не только негорючие, но и не мешают работе сигнализации и автоматических систем тушения возгораний.

Процесс монтажа растрового потолка из реек Grigliato и расчет количества элементов проводится так же, как и сборка плитного потолка Армстронг. Сначала собирается обрешетка, потом устанавливаются решетчатые элементы из профилей.

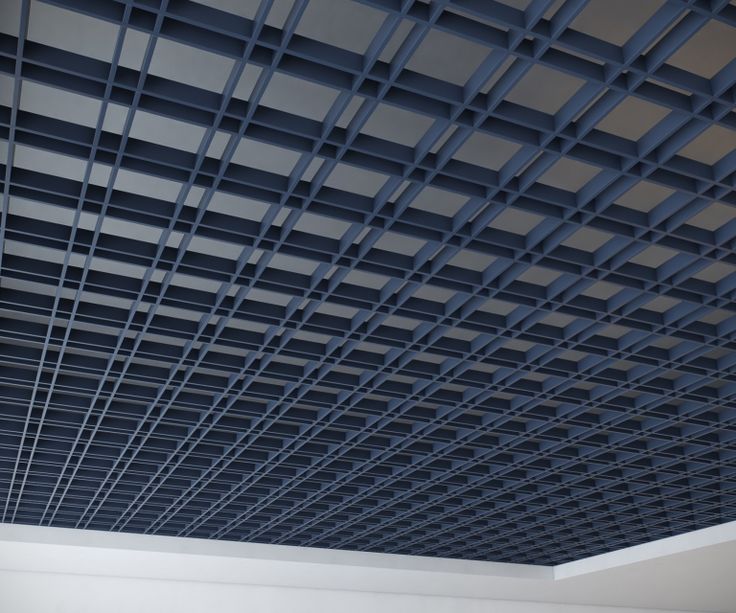

Потолок Грильято

Размер ячеек решеток бывает разным, минимальный – 30 на 30 мм, максимальный – 200 на 200 мм. Высота профиля – 30-50 мм.

Существует три основных разновидности решетчатых элементов:

• Стандарт, собираемый из U-образного профиля.
• Пирамида, используется профиль в виде буквы Y.
• GL-15, монтируемый из T-образного профиля.

При выборе варианта учитывают:

1. Размер помещения. Чем выше стены в помещении и чем шире его площадь, тем больше должны быть ячейки растрового потолка. Универсальным вариантом считается размер – 100 на 10 мм высотой 40 мм.
2. Допустимая степень прозрачности. Чем больше размер ячейки, тем проще будет увидеть черновую плиту. Для универсального размера степень прозрачности составляет 84%.
3. Вес. Чем меньше размер ячейки и больше высота профиля, тем более тяжелой будет отделка. Это нужно учитывать при сборке обрешетки.

Профили для Грильято изготавливают из окрашенной алюминиевой ленты. Толщина зависит от класса профиля:

• Стандарт – 0,42 мм.
• Эконом – 0,32 мм.

Первый вариант более тяжелый, профили «Эконом» легче на 25% и дешевле на 20%. При монтаже этой системы нужно проявлять особую аккуратность, так как тонкий металл легко деформируется.

Достоинства и недостатки Грильято

Преимущества Грильято:

1. Универсальность. Такая отделка может быть использована в помещениях любого назначения.
2. Звукоизоляция. Объемная структура существенно снижает уровень шума.
3. Внешняя привлекательность. При установке в помещениях с высокими стенами Грильято визуально уменьшает пространственный объем, но сохраняет ощущение легкости.
4. Удобство. В подпотолочном пространстве можно провести коммуникации, при этом доступ к ним не будет закрыт.
5. Организация освещения. Разрешено использовать светильники разного типа.
6. Гигиеничность. Порошковое напыление исключает развитие на поверхностях плесневых грибков даже при использовании в помещениях с повышенной влажностью.
7. Вентиляция. Решетчатая структура обеспечивает отличный уровень проветривания.
8. Простой уход.

Потолок Грильято в помещении

Минусами варианта отделки являются:

• Высокая стоимость. Недостаток относительный, так как отделка служит десятилетиями, что компенсирует высокие цены на материалы.
• Снижение высоты помещения. При установке в помещениях с невысокими стенами нужно учитывать, что их уровень будет снижен минимум на 15 см.

Последний недостаток присущ всем вариантам подвесных потолков, их следует применять в помещениях с высотой стен от 3 м.

Сочетание с инженерными коммуникациями

При установке растровых натяжных потолков обеспечивается максимально легкий доступ к инженерным коммуникациям, проложенным в подпотолочном пространстве. Помимо освещения монтируют пожарную сигнализацию и вентиляционные системы. Для ремонта или обслуживания коммуникации не потребуется длительных демонтажных работ.

Системы освещения

Светильники устанавливаются разные, но они должны обладать следующими качествами:

1. Небольшой вес. Установка легких светильников позволит обойтись без монтажа дополнительных подвесов.
2. Наличие отражателей. Такие поверхности позволяют усилить световой поток. Это позволит сэкономить на количестве светильников и оплате счетов за электроэнергию.
3. Защита. Эта опция необходима при эксплуатации в сложных условиях. Например, в бассейнах необходимо монтировать влагозащищенные светильники.

Освещение в растровом потолке

В потолках типа Армстронг часто устанавливают светильники, которые соответствуют размеру панели. Разрешено использовать точечные плафоны.

С помощью потолков Грильято организовывают общее или зонированное освещение. Лампы можно устанавливать в любом месте, на любом уровне.

Уход за покрытием

Для поддержания чистоты отделки не потребуется сложный уход. Периодически протирают покрытие от пыли. Если это влагостойкие элементы, то их очищают влажной тканью, допускается применение мягких моющих средств. Гигроскопичные плиты обмахивают сухой щеткой.

Растровые потолки подходят для просторных помещений с высокими стенами. Их установка позволит реализовать интересные дизайнерские замыслы и световые решения.

подвесной потолок квадратами, как называется потолок из квадратов, как монтировать

Содержание:

Что такое растр
Преимущества растровых потолочных систем
Сфера применения растрового потолка
Процесс монтажа растровых конструкций
Видео

Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

По причине их необычного вида растровые потолки еще редко монтируют в собственном домовладении или квартире — в основном они встречаются в заведениях разного назначения, таких как:

• офисы;
• торговые залы гипермаркетов;
• разные общественные места.

Подобное их применение объясняется тем, что современные потолки Грильято и Армстронг превосходно сочетаются с дизайном больших по площади и высоте помещений. Помимо этого, они отличаются наличием дополнительных функций.

Что такое растр

Данное слово означает, что речь идет об «отдельной ячейке». Так принято называть конкретный сегмент, имеющий определенную площадь. Поверхность растрового потолка состоит из нескольких ячеек. Чтобы его собрать, потребуется монтаж системы подвесов, к которым прикрепляют специальные профили Т-образной формы.

В результате монтажа потолочная плоскость получается состоящей из большого числа ячеек, у которых имеется четкая форма в виде геометрических фигур:

• квадрата;
• прямоугольника;
• ромба;
• шестиугольника.

Решетку для Грильято производят из алюминиевого профиля, высота которого составляет от 30 до 50 миллиметров. За счет отличия этого параметра профиля имеется возможность получения необычного эффекта «падающей тени». После установки конструкции расположенные под потолочным перекрытием коммуникации становятся незаметными.

Прозрачность растрового потолка достигается за счет:

• зазора между потолочной поверхностью и профилем;
• параметров ячеек;
• размеров светильников.

Преимущества растровых потолочных систем

У потолков растрового типа имеется несколько немаловажных положительных характеристик:

• водостойкость;
• морозоустойчивость;
• не подверженность коррозийным процессам;
• светостойкость;
• обеспечение беспроблемного доступа к инженерным коммуникациям при необходимости выполнения ремонта;
• декоративное покрытие продолжительное время не теряет первоначальный внешний вид.

Демонтаж и повторную сборку стержневых подвесов легко выполнить собственноручно, не пользуясь услугами профессионалов. Кроме этого, декоративные элементы можно в разном порядке располагать на подвесной конструкции.

С учетом всех многочисленных достоинств, следует отметить, что потолки растрового типа считаются современными системами, отличающимися разнообразием форм и цветового решения. Благодаря этому у дизайнеров имеется возможность реализовать самые необычные идеи.

Сфера применения растрового потолка

Устанавливают подвесной растровый потолок в основном в общественных учреждениях и заведениях, а именно:

• в аэропортах и на вокзалах;
• в торговых центрах;
• в ресторанах и кафе;
• в концертных залах и театрах.

Отсюда можно сделать вывод, что растровые системы монтируют повсюду, где требуется сделать практичный и надежный потолок. Специалисты рекомендуют установку Грильято по причине его прочности и высокого качества.

Растровая подвесная конструкция является одним из оптимальных выборов для объектов, где используется вентиляционная система, проложенная по всему потолку и обслуживающая всю площадь помещения. Такую потолочную систему выбирают те владельцы недвижимости, которым не нравится наличие в интерьере лишних деталей.

Например, это может быть расположенное на потолке оборудование для пожаротушения, состоящее из разбрызгивателей, которые портят внешний вид потолочного перекрытия. Благодаря монтажу растровой конструкции все обязательные устройства для общественных мест становятся незаметными.

Если случится возгорание, система пожаротушения включится в работу автоматически, но водяные потоки алюминиевые профили не испортят, поскольку те имеют антикоррозийное покрытие.

Процесс монтажа растровых конструкций

Потолки такого типа состоят из следующих комплектующих деталей:

• длинных направляющих;
• поперечных реек небольшой длины;
• подвесов;
• алюминиевого профиля;
• угловых молдингов.

Перечисленный набор деталей дает возможность собирать растровые конструкции для потолков. На них можно видеть разные панели и ячейки, которые отличаются размерами, цветом и геометрическими формами. Они бывают у подвесного потолка квадратами, прямоугольниками, ромбами и прочими фигурами.

Направляющие крепят к перекрытию и соединяют поперечными рейками. В результате собирается внешне напоминающая решетку конструкция из ячеек. Их габариты позволяют размещать в них профильные блоки.

Сборку растрового потолка осуществляют в определенной последовательности:

1. До начала монтажа конструкции нужно проложить все коммуникации.
2. Далее приступают к разметке потолочной поверхности. Для этого выбирают определенную стену и на ней карандашом делают отметку. От этой точки будут стартовать все дальнейшие монтажные работы. При ее выборе учитывают имеющиеся выступы и проложенные коммуникации, поскольку конструкция должна прикрыть их.
3. Отправную точку переносят на другие стены. Все нанесенные отметки соединяют между собой. В итоге образуется горизонтальная линия, проведенная по периметру помещения.
4. Затем согласно разметке прикрепляют направляющие. После монтажа профиль должен образовать подобие полочки, лицевая сторона которой направлена к поверхности пола. Выбор саморезов зависит от материала, из которого выложены стены. Их крепят с шагом, не превышающим 45 сантиметров.
5. Когда направляющие установлены по всему периметру, приступают к фиксации поперечных реек, на которые в дальнейшем монтируют алюминиевые профили.
6. Для качественного выполнения такой работы делают разметку. Чтобы надежно закрепить профиля, устанавливают подвесы, расположив их на потолке с шагом не более 1200 миллиметров. В результате получается решетка из надежно смонтированных профилей. В нее укладывают специальные кассеты.
7. На завершающем этапе производят установку панелей, осветительного оборудования и различных декоративных элементов.

Аналогично собирают обрешетку для растрового потолка Армстронг. Это классическое решение со сплошными плитами для офисных помещений. Как называется потолок из квадратов? Именно Armstrong.

Что касается потолков Грильято, то их разнообразие ограничено по причине небольшого количества цветовых решений и конструктивных особенностей форм. Дело в том, что их производители выпускают алюминиевые профили в черном и белом оформлении, а также в цвете металлик. При желании можно заказать индивидуальную потолочную систему и покрасить ее в определенный цвет, чтобы она своим видом соответствовала стилю оформления помещения.

Помимо большого количества неоспоримых плюсов у растровых потолков имеется существенный недостаток – их стоимость настолько велика, что для многих потребителей малодоступна. По этой причине архитекторы и дизайнеры довольно редко выбирают для оформления потолочной поверхности данные конструкции.

Создание потолка растрового типа требует аккуратного выполнения монтажных работ. Чтобы результат получился качественным, необходимо тщательным образом выбирать материал для обустройства потолочного перекрытия. От этого будет зависеть надежность и прочность всей конструкции.

растровый бластер | Ситрон | США

Raster Blaster Pro

Организованное производство печатных форм… by Design

Raster Blaster Pro управляет более чем 200 наиболее популярными двигателями CTP, используемыми сегодня.

Обзор

Совместимые устройства

Ресурсы

Видео

Запросить демонстрацию

Raster Blaster Pro является логическим продолжением оригинального TIFF Catcher: Xitron Raster Blaster. Сочетая элегантный, эффективный графический интерфейс и передовую в мире технологию интерфейса CTP, Raster Blaster Pro обеспечивает интеллектуальное, организованное производство форм практически для любого рабочего процесса допечатной подготовки, независимо от производителя.

​

Хотите экономично соединить замену рабочего процесса с существующим устройством CTP? Raster Blaster Pro является ключом. Хотите заменить устаревшее устройство CTP, но предпочитаете модель, не предлагаемую вашим поставщиком рабочего процесса? Без проблем. Raster Blaster Pro принимает экранированные растровые 1-битные файлы TIFF и выводит их на более чем 200 самых популярных сегодня CTP-движков.

​

Даже существующие пользователи Raster Blaster с интерфейсами USB могут воспользоваться преимуществами расширенной функциональности, перенеся свое старое программное обеспечение на Raster Blaster Pro уже сегодня!

Пропускная способность Raster Blaster Pro

Функции Raster Blaster Pro

Управление выводом из любого места в сети ) в любое время.

Поиск без усилий

Возможность индексированного поиска позволяет легко найти любую работу, независимо от того, были ли ранее сняты изображения пластин или они были отложены в ожидании утверждения.

Потерять компьютер

Новые комплекты Raster Blaster Pro включают сетевой интерфейс Xitron (XNI). Это означает, что отдельный компьютер для размещения программного обеспечения и интерфейса не требуется. XNI объединяет все в один экономичный пакет с очень небольшой площадью основания.

Просмотр и организация очередей

Приоритизация заданий в соответствии с потребностями печатного цеха на основе таких критериев, как размер пластины, группировка заданий, спешка или задержка.

Не делайте ошибок

Расширенный просмотр эскизов каждого задания (включая плашечные цвета) гарантирует выпуск нужных форм в нужное время; автоматически или по требованию.

Совместимость с сенсорным экраном

Raster Blaster Pro совместим с сенсорным экраном, а пользовательский интерфейс разработан для интуитивно понятного управления. Клавиатура или мышь не нужны при покупке дополнительного сенсорного экрана.

Эффективное общение

Двунаправленная связь с устройством вывода через один из USB- или сетевых интерфейсов Xitron означает, что каждый имеет доступ к текущему статусу задания.

Дополнительная функциональность Raster Blaster

Поддерживает расширенные имена файлов

Штрих-кодирование с быстрым выпуском

Электронные журналы повторной пластины

.

Совместимость с сенсорным экраном

Повторный заказ заданий

Разделение

Предварительный просмотр включает плашечные цвета

Растровые карты VFR

Серия цифровых визуальных карт Федерального авиационного управления ( FAA ) предназначена для удовлетворения потребностей пользователей, которым требуются растровые изображения карт FAA Visual Flight Rules ( VFR ) с географической привязкой. Аэронавигационная растровая карта представляет собой цифровое изображение карты FAA VFR . Вся информация, которая является частью бумажной диаграммы, включена в файл. Область внутри аккуратной линии географически привязана к поверхности земли. Только основная часть диаграммы имеет точную географическую привязку.

Каждая цифровая визуальная диаграмма предоставляется в одном файле TIF . Файлы имеют разрешение 300 точек на дюйм и 8-битный цвет. Продукт предоставляется в формате GeoTIFF и доступен для публичного просмотра на этом веб-сайте. По мере обновления каждой бумажной карты ее растровый эквивалент также обновляется и доступен для просмотра на этом веб-сайте. Пожалуйста, убедитесь, что вы используете самую последнюю диаграмму, обратившись к легенде диаграммы.

Диаграммы в сжатом (ZIP) формате содержат TIF , файлы геопространственных данных и метаданных. Диаграммы в дополнительных форматах предоставляются в формате Portable Document Format (PDF).

Текущую и следующую даты вступления в силу см. в DOLE 23 февраля 2023 г.

• Секционный
• Терминал
• Вертолет
• Гранд-Каньон
• Карибский бассейн
• Планирование
• Наборы на 56 дней

Западные Алеутские острова Участок разделен на восточную и западную стороны. Раздел Гавайских островов включает врезки Гонолулу, островов Самоа и Марианских островов в виде отдельных файлов с географической привязкой. Информацию о географической привязке для всех других врезок следует игнорировать.

• Индекс диаграмм в разрезе
• Указатель карт в разрезе: Аляска

Следующие выпуски будут доступны за 20 дней до даты их вступления в силу. Пожалуйста, сообщайте обо всех ошибках приложения и оставляйте комментарии через категорию веб-сайта портала.

Вернуться к началу

TAC , которые имеют связанную диаграмму пролетного пути, включают эту диаграмму пролетного пути в виде отдельного файла TIF в загружаемом zip-файле.

• Указатель зоны терминала
• Terminal Area Chart Index: Аляска

Вернуться к началу

Карта вертолета d-VC предоставляют аэронавигационную информацию, полезную для пилотов вертолетов, выполняющих навигацию в районах с высокой концентрацией вертолетной активности. Изображенная информация включает вертолетные маршруты, четыре класса вертолетных площадок с соответствующей частотой и возможностями освещения, NAVAIDS и препятствия. Кроме того, изображены графические символы, дороги и легко идентифицируемые географические объекты. Эти карты обновляются по запросу Федерального управления гражданской авиации.

Чикаго

Схемы вертолетных маршрутов

Название диаграммы	Текущая дата выпуска	Дата следующего выпуска
Балтимор-Вашингтон	Feb 23 2023 GEO-TIFF PDF	Apr 20 2023 GEO-Tiff PDF
Boston	23 февраля 2023 GEO-TIFF PDF	20 апреля 2023 GEO-Tiff PDF
	ФЕВ 23 2023 г. GEO-TIFF PDF	Апрель 2023 GEO-TIFF PDF 909209109091090910910909090909090909erA91091090910910909209.9092091091091090910909109109.909209109109109109092111111150 150 910910910151150 9013	23 февраля 2023 GEO-TIFF PDF	20 апреля 2023 GEO-Tiff PDF
Детройт	Feb 23 2023 GEO-TIFF PDF	Apr 20 2023 GEO-Tiff PDF
Houston	Feb 23 2023 GEO-TIFF PDF	Apr 20 2023 GEO-Tiff PDF
Los Angeles	23 февраля 2023 GEO-TIFF PDF	20 апреля 2023 GEO-Tiff PDF
Нью-Йорк	Feb 23 2023 GEO-TIFF PDF	Apr 20 2023 GEO-Tiff PDF
U. S. Gulf Coast	23 февраля 2023 GEO-TIFF PDF	20 апреля 2023 GEO-Tiff PDF

Вернуться к началу

Аэронавигационная растровая карта Гранд-Каньона состоит из двух частей: для авиатуроператоров и для авиации общего назначения.

Авиационная растровая карта Гранд-Каньона

Название диаграммы	Текущая дата выпуска	Дата следующего выпуска
Гранд-Каньон	23 февраля 2023 Geo-Tiff (Zip) PDF ( PDF )	Apr 20 2023 Geo-Tiff PDF

VFR Wall Planning Charts are designed for VFR предполетное планирование и предоставление аэронавигационной и топографической информации о континентальной части США. Аэронавигационная информация включает аэропорты, радионавигационные средства, воздушное пространство класса B и воздушное пространство специального назначения. Топографическая информация включает в себя оттенок города, населенные пункты, основные дороги, схемы дренажа и затененный рельеф.

Схемы планирования стены по ПВП

Название диаграммы	Текущая дата выпуска	Дата следующего выпуска
U.S. VFR Wall Planning	Dec 29 2022 Geo-Tiff (Zip) PDF ( PDF )	Nov 30 2023 Geo-Tiff PDF
Alaska VFR Wall Planning	Feb 23 2023 Geo-Tiff (Zip) PDF ( PDF )	Jan 25 2024 Geo-Tiff PDF

Карибские карты предназначены для предполетного планирования полетов по ПВП и содержат аэронавигационную и топографическую информацию о Карибском море. Аэронавигационная информация включает аэропорты, радионавигационные средства, воздушное пространство класса B и воздушное пространство специального назначения. Топографическая информация включает в себя оттенок города, населенные пункты, основные дороги, схемы дренажа и затененный рельеф.

• Картографический индекс Карибского бассейна

Карты Карибского бассейна по ПВП

Название диаграммы	Текущая дата выпуска	Дата следующего выпуска
Caribbean — 1	Feb 23 2023 Geo-Tiff (Zip) PDF ( PDF )	Apr 20 2023 Geo-Tiff PDF
Caribbean — 2	Feb 23 2023 Geo-Tiff (Zip) PDF ( PDF )	Apr 20 2023 Geo-Tiff PDF

Следующие таблицы содержат только набор цифровых визуальных карт, которые изменились в течение предыдущего 56-дневного цикла. Все остальные визуальные диаграммы можно получить через другие вкладки на этой странице. Из-за больших размеров файлов лучше всего загружать по одному zip-файлу за раз, используя широкополосное подключение к Интернету в нерабочее время.
Файлы следующего выпуска будут доступны примерно за 20 дней до даты их вступления в силу.

Цифровые визуальные графики (56-дневные наборы)

Продукт	Текущая редакция	Следующее издание
Набор секций	23 фев 2023 Секционный комплект (молния)	20 апр 2023 г. Секционный набор
Набор клеммных колодок	23 фев 2023 Набор терминалов (Zip)	20 апр 2023 г. Набор клеммных колодок
Набор вертолетов	23 фев 2023 Набор для вертолета (молния)	20 апр 2023 г. Плиты растровые: Плиты для растрового потолка, особенности и установка Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Scroll to top
