Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Содержание:

1. Техника безопасности

2. Требуемый инструмент для монтажа люстры

3. Подготовительные работы: прозвон – определение фазы на потолке

4. Схемы подключения люстры

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Содержание статьи

• 1 Подготовка: прозвонка и определение фаз на потолке
  • 1.1 Провод заземления
  • 1.2 Ищем фазы и ноль
• 2 Провода на люстре
  • 2. 1 Подключение к двойному выключателю
  • 2.2 Как подсоединить люстру к одинарному выключателю
• 3 Правила соединения проводов
• 4 Подсоединение китайской люстры
• 5 Подключение галогенной люстры (с пультом и без)

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

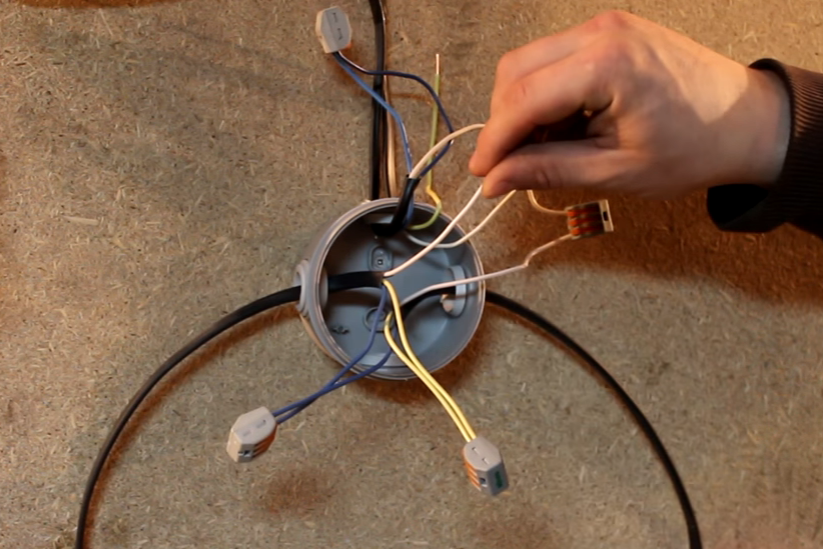

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм²). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Почему в этой коробке потолочного вентилятора четыре электрические линии (12 проводов)?

спросил 7 лет, 10 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 40 тысяч раз

Мой потолочный вентилятор перестал работать много месяцев назад. Я попросил кого-то посмотреть на него, и они не могли понять, что не так, поэтому сегодня я купил новый. Когда я демонтировал старый, я обнаружил эту странную схему проводки, как показано на изображении ниже. Я не электрик, и вентилятор устанавливаю впервые, но все равно непонятно.

• Почему четыре строки? Вы можете увидеть три в верхней части коробки и один внизу.

• Почему все горячие линии соединены вместе?

• Почему одна нейтральная линия использовалась как действующая? Самое ужасное, что я не могу вспомнить, какой именно.

Подключается только к одному настенному выключателю. Предыдущий вентилятор управлялся с пульта. Возможно ли, что для управления вентилятором использовалось более одного переключателя до того, как на предыдущем вентиляторе был установлен пульт дистанционного управления? В доме нет других выключателей, которые можно было бы использовать. Возможно, они были удалены.

• электрический
• потолочный вентилятор

4

Похоже, ваши провода, идущие к выключателю, перепутаны. У нас в электрике есть поговорка «снова на черном». Таким образом, будет легче увидеть, какие провода куда идут на вашем фонаре (так как в коробке будет один черный провод и один белый провод, ожидающие вас для подключения к вашему свету).

Похоже, что провод, идущий к вашему выключателю, — это кабель в правом верхнем углу фотографии. Итак, представьте, что я электрон, и давайте проследим за течением. Я захожу в коробку в одном из этих кабелей в этом большом черном пучке, как горячий провод. Затем я оставляю связку и спускаюсь вниз по кабелям выключателя белого цвета. Затем после замыкания выключателя света я еду «обратно по черному» к медному винту лампочки (или черному проводу вентилятора). Затем я пройду через лампочку или вентилятор и вернусь к нейтральной области панели (со всеми остальными белыми в этом комплекте).

Как сказали другие ребята, есть и другие нагрузки, так что не беспокойтесь о лишних проводах. Они просто берут энергию из этой коробки. Так что, если вы хотите, вы можете взять кабель, идущий к выключателю света, и либо поменять местами черные и белые провода, чтобы вас меньше смущало, либо вы можете просто заклеить их противоположными цветами.

Или вы можете оставить это и представить, что белый провод, идущий к выключателю, — это черный провод… чтобы помочь себе разобраться.

2

В этом нет ничего странного. Это потому, что у вас есть вход, два выхода (идущие к другим вещам в цепи) и один контур переключения.

Шлейф переключателя не использует «нейтраль» в качестве живого. Он просто использует белый проводник в качестве питания к выключателю, или, по крайней мере, так и должно быть. То, как это подключено сейчас, неправильно. Белый шлейф переключателя должен быть подключен к постоянным каналам в коробке, а черный шлейф переключателя возвращает коммутируемую линию.

Если вы не помните, как он был подключен, вам нужно провести тест на непрерывность, чтобы увидеть, какой кабель является петлей переключателя.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как установить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света. Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Tools Required

• 4-in-1 screwdriver
• Needle-nose pliers
• Non-contact voltage tester
• Pliers
• Stepladder
• Voltage tester
• Wire stripper/cutter

Materials Required

• 10-32 винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Гайки для проволоки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочитайте больше.

Вот несколько способов обновить осветительные приборы, чтобы они стали более эффективными и экологичными.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Семейный мастер

Проверьте провода, чтобы убедиться, что питание отключено.

Поднесите кончик бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. Эти светильники имеют четкую маркировку с предупреждением, которое гласит: провод, рассчитанный на температуру не менее 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов с 90-градусным номиналом. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелую осветительную арматуру (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

Для практических целей убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы рассчитать минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах.
