Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой.

Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

• Принцип работы устройства
• Рекомендации по подсоединению
  • Соединение двух выключателей
  • Управление из трех точек
  • Монтаж двухклавишного устройства

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Рекомендации по подсоединению

В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:

• Переключатели проходного и перекрестного типа.
• Провода.
• Светильники.

Соединение двух выключателей

Схема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.

Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.

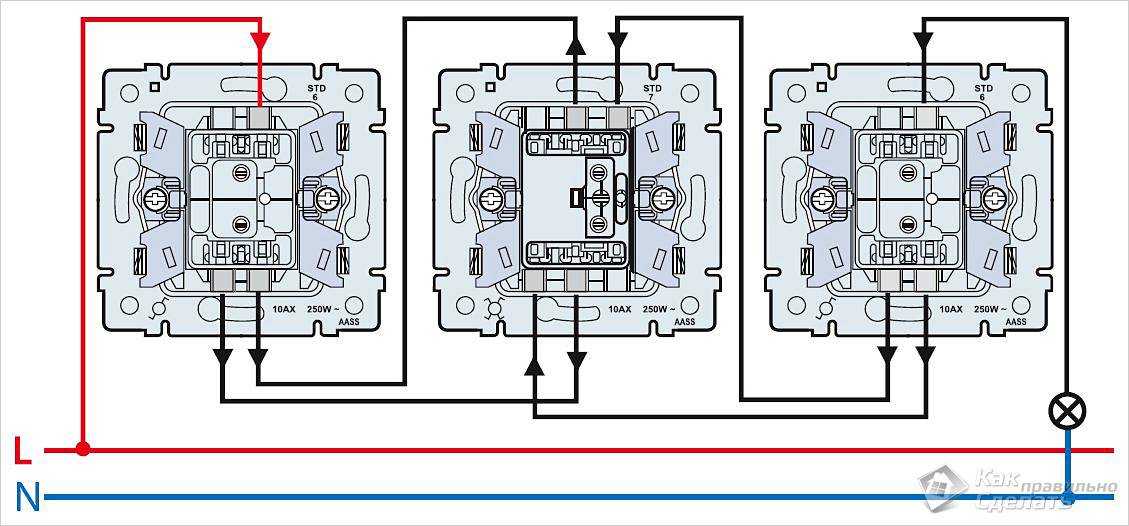

Управление из трех точек

В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.

Для реализации такой схемы необходимо выполнить несколько действий:

• Нулевой проводник соединяется с одной из клемм светильника.
• Фазу следует подключить к входному контакту одного из переключателей проходного типа.
• Свободная клемма люстры соединяется с входом второго проходного переключателя.
• Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.

При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.

Монтаж двухклавишного устройства

Проходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.

Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.

Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.

Как работает проводка двухпозиционного переключателя?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Он также называется лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает проводка типичного двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, то обязательно проконсультируйтесь со специалистом, так как процесс предполагает работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два терминальных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано, прежде чем будет выполнено второе соединение. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а как только вы подниметесь наверх, вы можете просто выключить свет путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, с помощью которых вы можете установить двустороннее соединение коммутатора. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного 2-позиционного выключателя

В первом способе подключения используется пара 2-позиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника переменного тока.

Из схемы вы можете легко представить, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ВЫКЛ
L1	L2	ПО
L2	L1	ПО
L2	L2	ВЫКЛ

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая конструкция проводки представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, то на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двусторонним переключателем

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Статус Света
L1	L1	ПО
L1	L2	ВЫКЛ
L2	L1	ВЫКЛ
L2	L2	ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двусторонних световых выключателей для демонстрации работы, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных (SPDT) тумблеров и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три клеммы и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный переключатель SPDT с его клеммами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. е. 3-проводное управление) с литий-ионным аккумулятором 3,7 В в качестве источника питания. Он работал безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному выключателю, работе с двухпозиционным переключателем, различным типам проводки двухпозиционного переключателя или лестничной проводки, а также схема проводки.

Схема подключения лестницы — управление лампочкой с двух мест

Монтаж электропроводки

Двухпозиционный переключатель или трехпозиционный переключатель : «Трехходовой» — это североамериканский (США) термин для этого типа (SPDT) переключателя, который используется в следующем учебном пособии. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Разнится и название пары проводов, соединяющих два выключателя: «стрэпперы» на британцах — IEC и «путешественники» на американцах — NEC.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-позиционный переключатель  вместо 3-позиционный переключатель и наоборот, поскольку все, что мы использовали, является одним и тем же для определенной цели.

В сегодняшнем базовом руководстве по установке электропроводки мы обсудим пошаговый метод установки лестничной электропроводки с использованием однополюсного двухпозиционного переключателя, также известного как 3-позиционный (США) или 2-позиционный переключатель (Великобритания). Кроме того, одну и ту же электрическую схему можно использовать для 2-х или 3-х путевых цепей освещения или управления электроприборами из двух или более разных мест с помощью двух- и трехпозиционных выключателей. Основная цель схемы двухстороннего переключения заключается в том, что бытовые приборы могут включаться и выключаться независимо от любого переключателя, независимо от текущего положения переключателя (включенного или выключенного).

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Содержание

Схема лестничной электропроводки Подключение – управление лампочкой из двух мест

Ниже приведена схема проводки лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест, используя два двухпозиционных переключателя.

Работа и эксплуатация лестничной электропроводки – 2- и 3-позиционное включение освещения

Рассмотрим приведенную выше схему подключения 2-позиционного переключателя, который использовался для управления лампочкой на лестнице. На схеме показано, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего выключателя наверху лестницы ((верхняя часть лестницы)) просто выключите выключатель, после чего цепь разорвется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы. Другими словами, вы можете ВЫКЛЮЧАТЬ и ВКЛЮЧАТЬ лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

Теперь давайте посмотрим, как это сделать с помощью другого переключателя, установленного внизу лестницы.

Для этого рассмотрим приведенный выше рисунок. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто выключите переключатель, затем цепь снова разорвется, и лампочка погаснет. Вы можете снова включить лампочку, чтобы включить тот же выключатель, установленный внизу или внизу, как показано на рис.

Управление лампочкой в ​​лестничной электропроводке из двух разных мест с помощью трехпозиционных переключателей.

Управление лампочкой в ​​лестничной электропроводке из двух разных мест с помощью двухпозиционных переключателей.

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического вентиля исключающее ИЛИ (X-NOR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВЫКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Двухстороннее переключение с использованием трех проводов —

Это новый метод двустороннего переключения, который можно использовать для лестничной проводки, а также он более эффективен по сравнению со старым методом, когда вместо него используются 2 провода. из трех проводов.

Текущее положение двустороннего коммутационного соединения с использованием трехпроводной цепи – ВКЛ, лампочка светится. Работа схемы такая же, как показано на рисунках выше, но способ подключения отличается, так как первые клеммы обоих переключателей подключены к проводу под напряжением (фазе). Вторые клеммы обоих переключателей подключены к лампочке для обеспечения питания от линии, в то время как нейтраль напрямую подключена к лампочке, что является обычным способом подключения.

Эта базовая схема немного сбивает с толку, так как, глядя на нее, она создает короткое замыкание (на один и тот же провод, который в данном случае не представляет опасности), когда оба переключателя включены или выключены, что создает петлю для отключения источника питания. лампочка, Следовательно, лампочка не будет светиться в этом случае.

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического элемента исключающее ИЛИ (X-OR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВЫКЛ

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Лестничная проводка с помощью промежуточного переключателя (4-позиционный переключатель)

Это не всегда так, но в некоторых случаях, например, в общих квартирах и на длинных лестницах, нам может потребоваться управлять точкой освещения в лестничной проводке из трех разных мест с помощью два двухпозиционных переключателя и промежуточный переключатель, как показано на рис. ниже.

Нажмите на картинку, чтобы увеличить

Соединение лестничной электропроводки с использованием 2 двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

На следующей схеме подключения показана одна и та же конфигурация подключения для управления точкой освещения из трех разных мест для кодов IEC и NEC.

Управление лампочкой в ​​лестничной электропроводке из трех разных мест с помощью 4-позиционного переключателя и 3-позиционного переключателя.

Нажмите на изображение, чтобы увеличить



Управление точкой освещения на лестничной электропроводке из трех разных мест с помощью 3-позиционного переключателя и 2-позиционного переключателя.



Ниже приведена та же схема подключения, на которой показано, как управлять точкой освещения (лампой) из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя с помощью символов.



Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

2-стороннее переключение Применение и использование

• Основная цель двустороннего или трехстороннего переключения состоит в подключении и управлении бытовыми приборами и оборудованием из двух разных мест.
• В основном используется в лестничной проводке, где лампочкой можно управлять (включать / выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы. Кроме того, это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение OFF / ON, чтобы выполнить операцию переключения.
• Применяется также в комнатах, холлах и помещениях большой площади, имеющих по двое входных и выходных ворот.
