Схема подключения проходного выключателя: Инструкция +Видео

Проходной выключатель: как подключить, особенности, разновидности. Перед тем, как выбрать и определиться с покупкой, стоит все-таки узнать – что такое проходной выключатель, для чего он требуется и в чем его отличительная особенность от стандартных одно-, двух- и трехклавишных переключателей. Одноклавишный выключатель проходного типа требуется для того, чтобы управлять лишь одной линией или контуром  для освещения из разных точек, которые расположены в нескольких частях квартиры или коттеджа. Получается, что одним выключателем при входе в коридор или комнату вы будут включать освещение, а другим, расположенным в ином месте, то же самое освещение сможете выключить.

Обычно подобное часто практикуется в спальной комнате, когда человек заходит в спальню и включает свет возле двери. Далее можно прилечь и у изголовья или тумбы отключить свет. В двухэтажных домах все проще – включите лампочку на первом этапе, поднимитесь по лестнице и сможете отключить свет со второго этажа.

Содержание:

Общие сведения

Подбор, конструкции и отличия выключателей проходного типа

Перед тем, как собирать подобную схему для управления, требуется обратить внимание на такие моменты:

  1. Для монтажных работ проходного типа выключателя требуется трехжильный кабель – NYМ 3*1. 5 мм2 или ВВГнг-Ls 3*1.5 мм2.
  2. Не старайтесь собрать такую схему на выключателях обычного типа.

Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.

Обратите внимание, что проходной вариант лучше именовать не элементом для выключения, а переключателем, потому что конкретно он переключает электрическую цепь с одного работающего контакта на второй.

По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато  со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.

У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов. При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет.  При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет.

Подробности вопроса

Подключение переключателя

В первую очередь требуется правильно подключать сам выключатель в подрозетнике, и для этого стоит снять клавишу, а кроме них еще и рамки накладного типа. В разобранном виде вы сразу заметите три клеммы для контактов. Самой главной задачей является найти из них общую. На высококачественных изделиях с внутернней стороны обязательно есть схема, и если вы разбираетесь в этом, то сможете с легкостью сориентироваться по ней. Если же вы приобрели бюджетную модель, или любая электрическая схема является для вас еще тем дремучим лесом, то на помощь придет обычный тестер китайского происхождения в режиме прозвонки цепи (можно использовать даже индикаторную отвертку на батарейке).

При помощи щупов на тестере следует попеременно касаться всех контактов и искать тот, на котором тестер начнет «пищать» или покажет «0» при любых положениях клавиши ВКЛ и ВЫКЛ. все куда проще сделать при помощи индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На остальные клеммы стоит присоединить два остальные провода. Причем какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из этапов подключения проходного выключателя. Со вторым следует проделать все то же самое – найти общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный прибор и на оставшиеся подсоединить другие жилы.

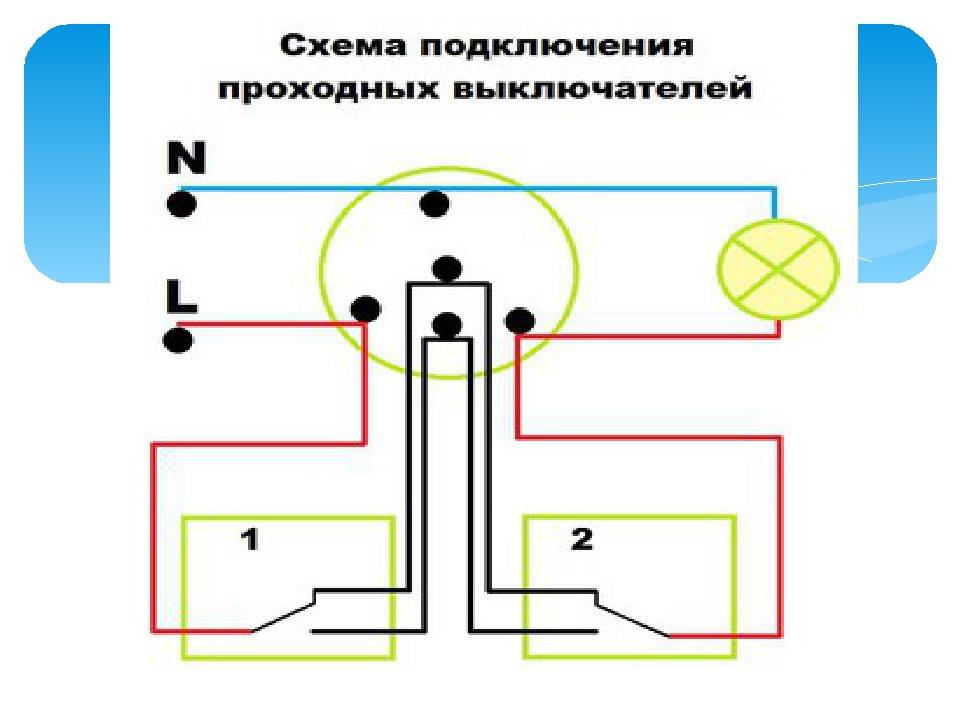

Схема подключения выключателя проходного типа в распределительной коробке

Теперь самое главное, это правильно выполнить сборку схемы в распределительной коробке. В нее должны входить четыре трехжильных кабеля:

  • Питание с автомата освещения распределительного щита.
  • Кабель на первый переключатель и на второй.
  • Кабель на люстру или другой осветительный прибор.

При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белый/серый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белая/серая, «ноль» коричневый, а земля черная. Начинается сборка с нулевых проводников. Требуется соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на светильник в одну точку при помощи клемм ваго. Далее требуется соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует объединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод нужно подключить к корпусу светильника.

Остается правильно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует при помощи отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, останется лишь соединить между собой отходящие жилы с двух выключателей между собой, и при этом не играет роли, как именно вы будете их соединять. Допускается даже перепутать цвета, но все-таки лучше, если вы будете придерживаться расцветки, чтобы в будущем не запутаться. На этом можно считать, что схема полностью собрана, подать напряжение и проверить освещение.

А теперь отметьте себе основные правила, которые стоит для себя запомнить:

  • Фаза с автомата должна идти на общий проводник переключателя №1.
  • Эта же фаза должна выходить с общего проводника второго выключателя на осветительный прибор.
  • Остальные два проводника вспомогательного типа следует соединить между собой в распределительной коробке.
  • Земля и ноль должны подаваться напрямую без выключателей сразу на лампы.

Теперь стоит поговорить об управлении освещением при помощи новых выключателей.

Перекидные выключатели – управление с трех/четырех мест

Что же делать в том случае, когда вы хотите управлять одним освещением из трех или четырех точек? Тогда с цепи будет еще третий и четвертый переключатель. Казалось, требуется купить лишь еще один проходной элемент, но все не так просто. Здесь не подойдет выключатель с тремя клеммами, потому что соединяемых проводов в распределительной коробке будет четыре. Здесь очень кстати будет применение перекидного, или как его еще называют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие состоит в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между двумя проходными. Начать стоит с распаечной коробки, в ней следует найти два второстепенных провода от второго и первого переключателя. Нужно рассоединить их и подключить между ними перекидной шнур. Те провода, что расположены с первого, подключите на вход, а те, что идут на второй – к клеммам выхода. Схему подключения проходного выключателя следует всегда проверять, потому что часто бывает так, что выход и вход у них расположен на одной стороне.

Естественно, что не нужно запихивать сам перекидной провод в распаечную коробку, хватит и того, что вы заведете туда концы от четырехжильного кабеля. А сам выключатель следует разместить в любом удобно для вас месте – возле кровати, в середине коридора и прочее. Свет можно переключать и выключать со всех точек. Главным достоинством системы является то, что вы можете изменять ее до бесконечности и добавлять сколько угодно выключателей перекидного типа. Проходных будет всего два (в конце и начале), а в промежутке между ними будет хоть 13 перекидных.

Полезные сведения

Ошибки при подключении

При этом этапе поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-то не проверяют схему и наивно полагают, что общая клемма – это та, где лишь один контакт. Если собрать схему таким образом, то переключатели будут неправильно  работать, потому что все они зависят друг от друга. Помните о том, что на разных выключателях общий контакт может быть где угодно! Лучше всего его вызвонить «вживую», при помощи индикаторной отвертки или тестера. Чаще всего с такой проблемой можно столкнуться при замене или монтаже переключателей от разных фирм. Если ранее все работало, а после замены схемы перестала функционировать, значит, вы перепутали провода.

Еще может быть и такой вариант, что новый переключатель совсем не  проходной. Также важно помнить о тои, что подсветку внутри изделия не может влиять на принцип переключений. Еще одной популярной ошибкой является неправильное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние. Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода требуется крест-накрест.

Недостатки

Первый недостаток заключается в том, что нет конкретного положения клавиш ВЫКЛ или ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует заменить, то при подобной схеме можно не сразу понять, включен свет или выключен. Будет неприятно, когда при замене лампа может попросту взорваться около глаз. В таком случае самым простым и безопасным способом будет отключение автомата освещения в щитке. Вторым недостатком является большое число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в несколько раз увеличить или расход кабеля, или число жил. Если у вас проводка идет под потолок, то потребуется оттуда опускать провод для каждого переключателя, а после поднимать вверх. Лучший вариант здесь – использование реле импульсного типа.

Рейтинг

( 3 оценки, среднее 3.67 из 5 )

1 10 440.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Проходной выключатель — схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

  • Где применить такую ​​схему?
  • Схема переключения
    • Что особенного?
    • Что требуется?
  • Электрическое переключение
  • Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

  1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, а затем где-то посередине вторым, а в конце помещения третьим переключающим устройством. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
  3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
  4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
  5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычных аппаратов есть два контакта — входной и выходной, при нажатии клавиши они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта — один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели — 2 шт.;
  • крестовой переключатель;
  • коробки розеток — 3 шт.;
  • 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

    Бокорезы
  • ;
  • набор отверток
  • ;
  • инструмент для снятия изоляционного слоя с жил проводов;
  • мультиметр
  • ;
  • Инструмент
  • для изготовления штроб и отверстий в стенах.

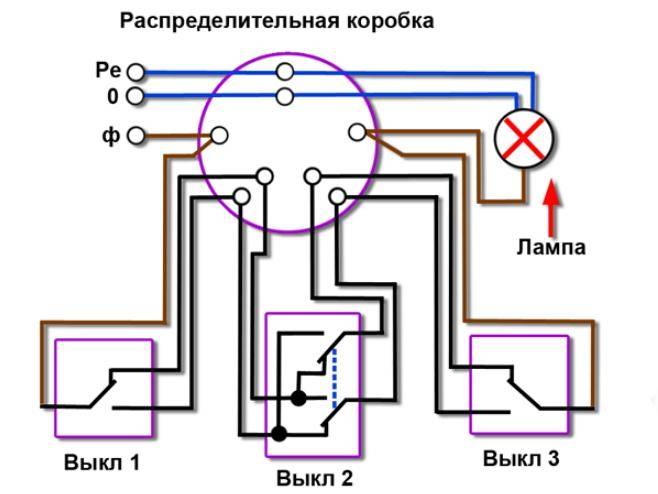

Электрическая коммутация

Перед началом работ не забудьте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

  • 2-жильный — ноль и фаза от питающей сети;
  • 2-жильный — ноль и фаза от осветительного прибора;
  • 3-жильный — от одного проходного выключателя;
  • 3-жильный — от второго проходного выключателя;
  • 4-жильный — от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно — в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

  1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
  2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
  3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
  4. Абсолютно аналогичная коммутация производится со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
  5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

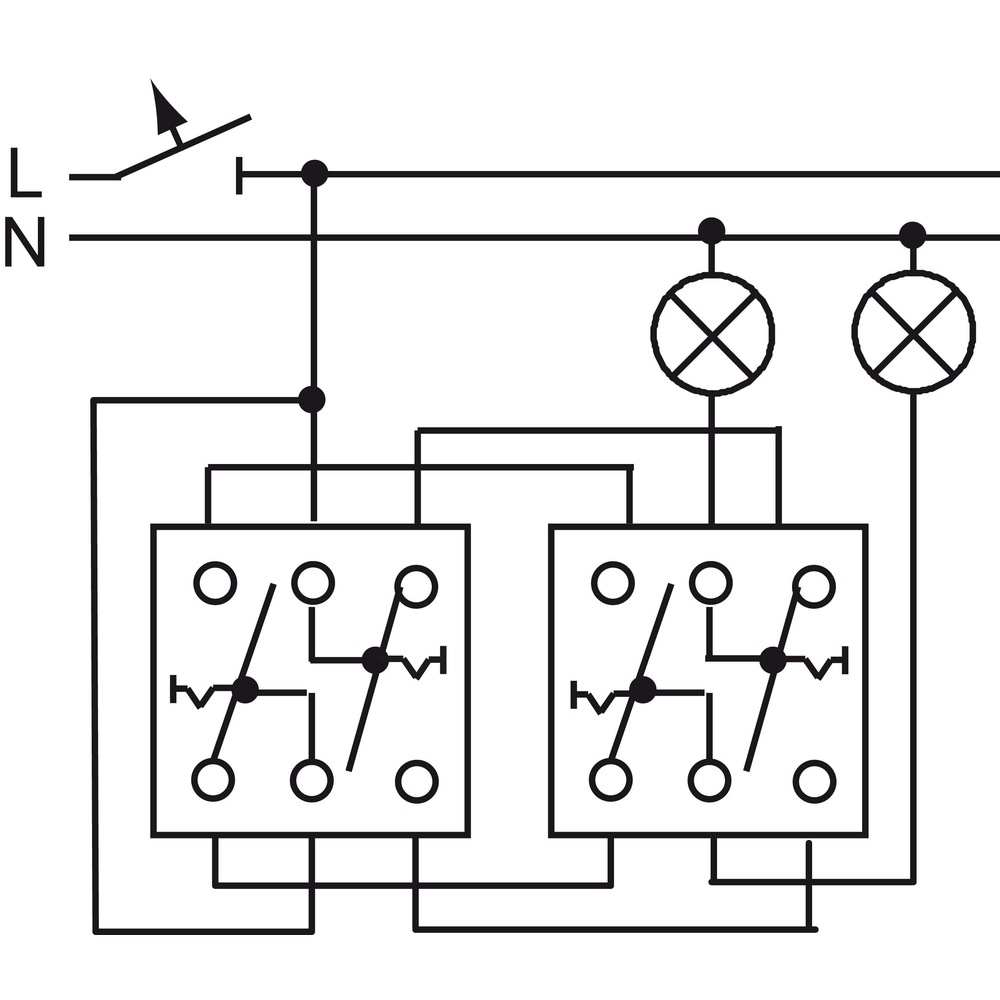

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

Можно подключить и четвертый выключатель, и пятый в схему управления освещением, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.

Видео подборка

В этом видео показана работа двух проходных и тумблеров на специально собранном стенде:

Еще подробное описание той же схемы, только переключатели подключены напрямую:

Практический пример — установка трех выключателей в длинном коридоре:
