разбор схем + пошаговая инструкция по подключению
Выключатель с трех мест – современное решение управление светом
Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.
проходной выключатель
Зачем нужны проходные выключатели
Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.
Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.
Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
перекрестный переключатель
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален.
Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.; - Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
проходной переключатель
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта.
В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
перекрестный переключатель
Где используется система трех выключателей?
Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.
Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.
Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати.
То есть, нет необходимости вставать выключать свет.
Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.
Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.
Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.
Схема контроля лампы используется как в одной комнате, так и для большого пространства.
Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.
Элементы и составные части схемы подключения
Переключающий механизм в проходных выключателях расположен по центру контактов.
Аналогичное крепление оставшихся выходов.
В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
Используем только клеммники, или самозажимные клеммы.

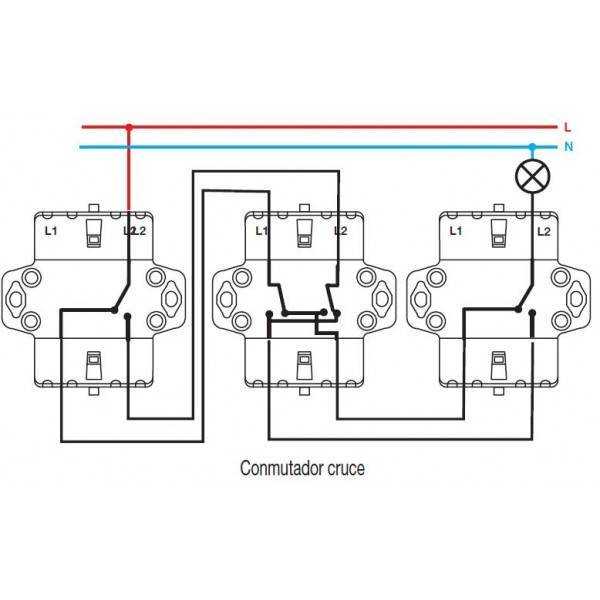

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.
При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.
В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.
youtube.com/embed/oyFaeFIJT_g» frameborder=»0″ allowfullscreen=»allowfullscreen»> Конструкция и особенности проходных выключателей
Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.
Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.
Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.
Пошаговая инструкция по монтажу и расключению коробок
Переходим от теории к практике. Определяем нумерацию и назначение контактов переключателей. У проходных таких контактов три или шесть, если приборы двухклавишные, позволяющие организовать управление двумя нагрузками. Чтобы разобраться в назначении контактов, достаточно взглянуть на тыльную сторону переключателя, на которой нанесена схема.
Важно! Обращать внимание нужно именно на схему, а не на маркировку контактов, которая зависит от капризов производителя.
У перекрестных выключателей таких выводов соответственно четыре или восемь. Определить, где какой, можно вышеописанным способом.
С разводкой определились, осталось все собрать и подключить. Монтажная схема управления одной нагрузкой из трех мест выглядит следующим образом:
Если вы решили использовать двухклавишные выключатели, чтобы управлять двумя лампами из трех мест, схема усложняется:
Использование схем с тремя выключателями
Устройство обеспечивает комфорт управления светом, безопасность перемещения людей.
При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.
Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.
Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения.
Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.
При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.
Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.
Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Принцип перекрестного отсоединителя
Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.
Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.
Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.
Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.
Необходимое оборудование и материалы
- Выключатели
- Монтажная коробка
- Электроизоляционная лента
- Клеммы
- Отвертки крестовые и обычные
- Нож для монтажа
- Бокорезы
- Плоскогубцы
- Ключи гаечные
- Электрокабель
Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.
Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.
штроборез
В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.
перфоратор
Электрическая коммутация
Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.
В распределительную коробку должно подходить пять проводов:
- 2-х жильный – ноль и фаза от питающей сети;
- 2-х жильный – ноль и фаза от осветительного прибора;
- 3-х жильный – от одного проходного выключателя;
- 3-х жильный – от второго проходного выключателя;
- 4-х жильный – от перекрёстного выключателя.
Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).
Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.
А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:
- Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
- Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
- Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
- Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
- Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.
Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).
Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается.
Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.
Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.
Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Двухклавишный проходной выключатель
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Что еще важно знать, или «что происходит за кулисами»
Работа ПВ
Есть несколько важных особенностей в работе ПВ:
- На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
- Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
- Вся коммутация подключается только последовательно, то есть друг за другом!
- Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
- Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.
То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:
Подключение ПВ
Недостатки проходных выключателей
Одним из минусов проходных выключателей является необходимость штробления стен под них.
Организация электролинии с проходным выключателем имеет несколько минусов:
- затраты времени и сил на штробление стены при скрытой проводке;
- необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
- нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
- сложности с определением клемм;
- отсутствие четкости положений «ВКЛ» и «ВЫКЛ».
Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.
Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.
Ошибки подключения
Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку.
Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.
Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).
Запомните, что на разных выключателях общий контакт может быть где угодно!
И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.
Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.
Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной.
И подключать провода нужно крест-накрест.
Источники
- https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
- https://electric-220.ru/podkljuchenie-prohodnyh-i-perekrestnyh-vykljuchatelej
- https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html
- https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
- https://LampaExpert.ru/osveschenie/upravlenie-s-trekh-mest
- https://YaElectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki
- https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
- https://elektro220v.ru/pereklyuchateli/prohodnoy-vyklyuchatel-shema.html
Как вам статья?
Павел
Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать
Пишите свои рекомендации и задавайте вопросы
Схема подключения проходного выключателя с 2х или 3х мест
Оглавление:
Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу.
Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…
Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:
- Работа лестничных выключателей
- Способ подключения проходных переключателей
- Практический пример и реализация схемы включения
- Возможность создать схему управления лампой из 3х и более мест.
Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.
Как работают лестничные переключатели
Упрощенная схема выглядит так (присмотритесь к анимации).
- Обеспечиваем электрический потенциал через фазовый провод ( L ).
- Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
- Лампочка загорается когда электрический ток от L- провода достигает лампы.
- Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
- С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.
Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.
Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:
- Шнур питания подключается к переключателю S1.
- Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
- Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
- Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
- Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.
Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.
Принципиальная схема проходного выключателя
Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:
На ней изменились три вещи:
- К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
- Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
- Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.
Пошаговая установка
Проходной выключатель S1
Ещё раз напомним – всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.
Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.
Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.
Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.
Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:
- Источник питания – 1 шт.
- Для питания других выключателей – 2 шт.
- Для лестничного выключателя S2 – 2 шт.
Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.
Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.
Последний этап – сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:
Про установку более подробно говорили в статье об одиночных переключателях.
Проходной выключатель S2
Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:
- кабельный вывод от переключателя S1 (внизу)
- кабель, который ведет к лампе (вверху)
Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.
Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.
Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.
Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.
В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.
Теперь обратная сборка, снова надеть рамку и клавишу.
Проходной выключатель на 3 места
Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.
Подведём итог проделанных работ
Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки.
На более позднем этапе эта операция может быть затруднительной – придётся вести провод по стене или долбить канал в ней.
3-полосная 4-полосная многоходовая коммутация — Как это работает
Электричество | Домохозяйство
АвторCressel
Знаете ли вы, как работает 3-стороннее 4-стороннее многостороннее переключение? Посмотрите этот пост и видео, чтобы увидеть его с анимацией и бесплатной распечаткой.
Многоходовое переключение используется, когда вы хотите иметь возможность включать или выключать нагрузку, например свет, из нескольких мест. Например, в моем гараже я могу включать и выключать свет с лестницы и двери. Это то, что известно как трехстороннее переключение в США. Было бы очень удобно, если бы я мог включить свет с задней двери, вместо того, чтобы спотыкаться о вещи, идущие к выключателю.
Давайте посмотрим на детали того, как работает многостороннее переключение, и, возможно, я получу переключатель у двери в не столь отдаленном будущем.
Сначала давайте рассмотрим, как мощность переходит от источника к нагрузке в простой конфигурации. При простом переключении у вас есть один переключатель, соответствующий нагрузке. В этом видео я буду говорить о осветительных нагрузках, но эта концепция применима и к другим типам нагрузок. Когда переключатель замкнут, напряжение от источника подается на нагрузку и устанавливает протекание тока, что приводит к включению света. Когда цепь разомкнута, ток не может течь от источника к нагрузке, и свет выключается.
Если мы хотим выполнить переключение в двух местах, нам нужны трехсторонние переключатели. Трехпозиционные выключатели представляют собой специальные выключатели с тремя клеммами. На переключателях я купил одну клемму с золотым винтом, а две другие с черными винтами. Когда переключатель находится в нижнем положении, золотой контакт соединяется с одним черным винтом, а когда переключатель находится в верхнем положении, он соединяется с другим черным винтом.
В трехсторонней схеме первый переключатель подключен к источнику. Второй переключатель подключен к нагрузке. Два переключателя соединены вместе с помощью путеводителей. Подвижные пары действительно являются ключом к многоходовому переключению. Эти провода позволяют цепи переключаться при переключении любого переключателя. При переключении первого переключателя на верхний бегунок подается напряжение. Когда второй переключатель переключается, то бегунок под напряжением или бегун без напряжения переключается на сторону источника нагрузки. В зависимости от того, какой проводник подключен, нагрузка будет либо включена, либо выключена. Любой переключатель может использоваться для управления нагрузкой.
Добавление одного четырехпозиционного переключателя в цепь дает вам дополнительные места, из которых вы можете переключать нагрузку. Четырехпозиционный переключатель работает путем перестановки соединений между парами клемм. На переключателе, который я купил, две клеммы черные и две клеммы золотые.
С помощью этой функции ту же концепцию трехстороннего переключения можно расширить до многостороннего переключения. При многоходовом переключении один или несколько четырехпозиционных переключателей подключаются между трехпозиционными переключателями. Когда четырехпозиционный переключатель переключается, движущиеся пары, расположенные ниже по потоку от этого переключателя, меняют состояния подачи питания. Поскольку в любое время одна из движущихся пар всегда находится под напряжением, изменение состояния любого переключателя в цепи изменяет состояние нагрузки. В многоходовую схему можно добавить столько четырехпозиционных переключателей, сколько пожелаете. Однако он плохо масштабируется.
Если у вас много переключателей или если вы хотите сделать что-то необычное, например переключение на основе таймера, детектора движения или какой-либо другой концепции, использование реле — самый простой способ сделать эти приложения возможными.
Итак, как мне заставить реле воспроизвести функцию четырехпозиционного переключателя? Ну, я использую двухполюсное двухпозиционное реле.
Вот как работает двухполюсное реле на два направления. В реле есть два набора переключателей (или полюсов). Каждый полюс имеет общую клемму, которую можно подключить к одному из двух других контактов этого полюса. Оба полюса переключаются, когда катушка реле находится под напряжением. Хорошо, это не похоже на четырехпозиционный переключатель.
Четырехпозиционный переключатель представляет собой четырехконтактное устройство. Но двухполюсные двухпозиционные контакты имеют шесть клемм. Ну, мы можем подключить эти контакты, чтобы они работали как четырехпозиционный переключатель. Давайте переставим контакты на этой диаграмме, чтобы нам было легче видеть, как это делается. Мы соединим два внешних контакта и два внутренних контакта. Два внешних контакта будут подключены к верхнему бегунку после реле. Два внутренних контакта будут подключены к нижнему контакту после реле.
Общие клеммы будут подключены к парам, движущимся вверх по течению. Теперь наше реле работает как четырехпозиционный переключатель. Все, что нам нужно сделать, это подать питание на катушку, чтобы «переключатель» менял состояния.
Многостороннее переключение может сбивать с толку. Это в основном связано с исторической практикой подключения, когда один многожильный кабель мог быть протянут к месту выключателя от розетки освещения или где нейтральный провод не требовался во всех коробках. В старых установках вы можете столкнуться с множеством вариаций. Когда я сталкиваюсь с путаницей, связанной с многопозиционными переключателями, я считаю действительно бесценным схематическое изображение переключателей, кабелей, коробок и способов их подключения. Я надеюсь, что эта печатная форма поможет вам, если вы столкнетесь с запутанной ситуацией с многоходовым переключением. Дайте мне знать, если у вас есть отзывы.
Я действительно считаю важным четко маркировать выключатели, кабели и коробки.
Крайне важно подтвердить, какой кабель проходит между каждым местом, и пометить эти кабели, чтобы отслеживать их. Нанесите эти метки и на схему. Набросал все это на бумаге, затем доставал съемники и проволочные гайки. Такой подход для меня гораздо более эффективен, чем попытка выяснить на лету, какие провода являются проводниками, источниками, нагрузками и любой унаследованной обезьяньей рутиной в цепи.
Несмотря на то, что проводка бытовых цепей может быть опасной, я призываю вас понимать многостороннюю коммутацию. Обратитесь к квалифицированному электрику, если у вас есть сомнения.
Почтовые теги: #3-позиционный переключатель#4-позиционный переключатель#многопозиционный переключатель#подключение 3-позиционного переключателя
Электричество | Домохозяйство
Контроллер освещения гаража
ByCressel
Этот пост содержит партнерские ссылки Amazon.
Если вы нажмете на ссылку и совершите покупку, я получу небольшую комиссию, чтобы поддерживать Makercise в рабочем состоянии. Посмотреть мою политику конфиденциальности здесь. В течение долгого времени я хотел управлять светом в гараже с помощью чего-то другого, кроме выключателей. Почему? У меня нет выключателя…
Подробнее Контроллер гаражного освещенияПродолжить
Домохозяйство
Дуэльные ямы для костра
ByCressel
Дуэльные кострища Я хочу показать вам, как я построил свои Дуэльные кострища. В моем видео я рассказываю о строительстве новой костровой ямы в дополнение к ремонту моей старой костровой ямы. Оригинальная яма для костра была потрясающей. Я сжег три сосны диаметром 18 дюймов. Упало дерево…
Читать дальше Дуэльные пожарные ямыПродолжить
Узнайте, как работает трехпозиционный выключатель света!
Трехпозиционные выключатели света могут сбивать с толку, верно?
Смотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный выключатель света.
Как только вы поймете основы, вам не составит труда подключить или устранить неполадки в собственном трехпозиционном переключателе.
Трехпозиционные выключатели позволяют управлять освещением или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехсторонняя схема всегда включает два 3-позиционных переключателя .
Посмотрите наше видео, чтобы понять, как работает трехпозиционный переключатель — теоретически .
Узнайте, как работает 3-позиционный переключатель
Я уверен, что этот обучающий урок о том, как на самом деле работает 3-позиционный переключатель, сделает вашу работу по подключению проще простого.
Начиная с краткого объяснения однополюсного выключателя и заканчивая полной 3-контактной цепью, вам не потребуется много времени, чтобы увидеть свет. Кроме того, получите советы по устранению неполадок, чтобы решить проблемы с помощью собственного трехпозиционного переключателя.
Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.
Что такое электрическая цепь?
Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s. На самом деле это легко и быстро понять.
Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно текут через горячий провод к нагрузке (в данном случае это лампочка) и обратно к сервисной панели через нейтральный провод.
Основы однополюсного переключателя
Теперь давайте представим переключатель . Выключатель — это устройство, которое может замыкать или размыкать цепь, создавая простой способ включения или выключения света/устройства.
Знакомство с трехпозиционными переключателями начинается с базовых знаний об однополюсном переключателе.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
Однополюсный переключатель – управляет светом(ами) или устройством(ами) с одно место .
Это наиболее распространенный тип переключателя, который имеет тумблер с маркировкой на и на .
Однополюсный выключатель имеет две клеммы для двух проводов питания:
1. Провод питания 2. Провод нагрузки. Провод нагрузки подключается к вашему свету (лампам) и устройству (устройствам). Электрики относятся к свету или устройству как к нагрузке
Приятная (и простая) особенность однополюсных выключателей? Провода могут идти к любой клемме, как показано на фотографиях. Таким образом, вы можете подключиться и победить!
Посмотрите на изображение ниже. Вот полная схема с однополюсным выключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю. Это электрический символ однополюсного переключателя.
Очень похоже на разводной мост, не правда ли? На самом деле это очень хороший способ взглянуть на это.
Что делает разводной мост? Он открывается и закрывается, чтобы разрешить поток трафика или остановить поток трафика.
Когда он открыт, движение останавливается.
Когда он закрыт, движение проходит.
Наш трафик — электроны.
Электроны хотят течь от панели через лампочку и обратно.
Видите, что происходит, когда я замыкаю выключатель? Существует непрерывный путь для прохождения тока. Переключатель теперь находится в положении ON .
Энергия от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!
Опять же, это полная электрическая цепь без каких-либо разрывов.
Основы однополюсного выключателя
Если вы хотите управлять светом из двух разных мест, вам нужен трехпозиционный переключатель. Этот тип переключателя имеет 3 клеммы.
Основные сведения о трехпозиционном переключателе:
- Две латунные клеммы для дорожных проводов
- Одна черная клемма для общего провода
Для ясности: трехпозиционный переключатель никогда не включается и не выключается . Он просто перенаправляет энергию с одного провода на другой — так же, как железная дорога может переводить поезд с одного пути на другой.
Получить картину?
Мы называем черный круг общей клеммой , потому что всегда соединен с одной из латунных клемм. Но никогда не оба одновременно .
2 латунных круга называются контактными клеммами, поскольку к ним подключены 2 троса контактной группы.
Мы обозначим два троса перемещения T1 и T2. Наша общая клемма помечена C.
Выше бегущий провод T1 находится под напряжением, поскольку он контактирует с общей клеммой.
Внизу контактный провод T2 находится под напряжением, так как теперь он контактирует с общей клеммой.
Полная схема трехходовой цепи
В большинстве домов есть как минимум одна трехходовая цепь переключателя. Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?
Вот как выглядит трехсторонняя схема с полной схемой. Помните, что трехходовая цепь должна иметь два трехходовых переключателя , и вы можете увидеть их на изображении ниже.
Изучите эту схему. Довольно просто сказать, почему не горит свет. В электрической цепи есть разрывы. Нажатие только одного из трехпозиционных переключателей должно помочь и включить свет.
Давайте поработаем с переключателем справа. Теперь энергия может проходить через бегунок T2, и свет горит! (Нажатие переключателя слева дало бы тот же результат, что и включение света.)
Начиная с описанного выше сценария, теперь я нажимаю переключатель слева. Свет гаснет. Вы можете легко увидеть, что ток не может течь к свету.
Я снова нажимаю на правый выключатель, и свет снова загорается. Однако теперь ток течет через бегунок T1.
Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)
3-позиционный переключатель — 3-позиционный переключатель имеет 3 клеммы: 2 латунных клеммы для 2 контактных проводов и 1 общую (черную) клемму для общей проволока.
Цепь трехпозиционного переключателя всегда состоит из двух трехпозиционных переключателей , которые управляют освещением или устройством (устройствами) из двух разных мест.
Интересный факт №1: 3-позиционный переключатель не имеет маркировки «вкл.» и «выкл.». Можете ли вы догадаться, почему?
Интересный факт № 2: технический термин для трехпозиционного переключателя — однополюсный двухпозиционный переключатель (SPDT).
Поиск и устранение неисправностей 3-позиционного переключателя
Теперь, когда вы знаете, как правильно подключить 3-позиционный переключатель, устранять неполадки довольно просто. Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с 3-позиционным переключателем.
Почему мой 3-позиционный переключатель не работает?
Я часто слышу вопрос: «Почему мой трехпозиционный переключатель не работает?» Чаще всего происходит ошибка проводки.
Распространенной ошибкой при подключении 3-позиционного переключателя является подключение общего провода к латунной клемме.
Пример показан ниже.
Чтобы усугубить проблему, дорожный провод обычно подключается к общей клемме, как показано ниже.
На первый взгляд кажется, что 3-позиционный переключатель работает правильно, когда вы им пользуетесь. (Смотрите ниже, когда я щелкаю выключателем слева, загорается свет.)
Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.
Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я попал.
Я чувствую себя довольно хорошо. Я решаю вернуться и нажать переключатель слева еще раз. Я ожидаю, что свет снова загорится.
О-о! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.
Мораль этой истории такова: никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы правильно подключили их, проверьте между переключателями не менее 3 раз.
Советы по устранению неполадок с 3-позиционным переключателем
Следуйте этим советам по устранению неполадок с 3-позиционным переключателем, чтобы избежать ненужных разочарований при диагностике проблемы.
Вот как устранить проблему с 3-позиционным переключателем:
- Внимание! Всегда начинайте с отключения питания на панели выключателя.
- Убедитесь, что общий провод подключен к общей (черной) клемме. Я обычно сначала подключаю общий провод к общей клемме. Это критическое, что должно быть сделано правильно.
- Дважды проверьте, подключены ли беговые тросы к латунным клеммам. Неважно, какой контактный провод подключен к какой латунной клемме. Пока это латунь, ты хорош!
- Убедитесь, что все винты на переключателе затянуты так, чтобы не было ослабленных соединений.
- У вас есть нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
- Убедитесь, что с панели поступает напряжение 120 В.
Устранение неполадок с 3-позиционным переключателем не так уж сложно, как вы можете видеть из приведенных выше советов. Много раз проблема заключалась в том, что провода были подключены не к той клемме.
