Подоконники установка: особенности изделия, подготовка к установке возле ПВХ окна, тонкости монтажа и как отбелить в домашних условиях?

Содержание

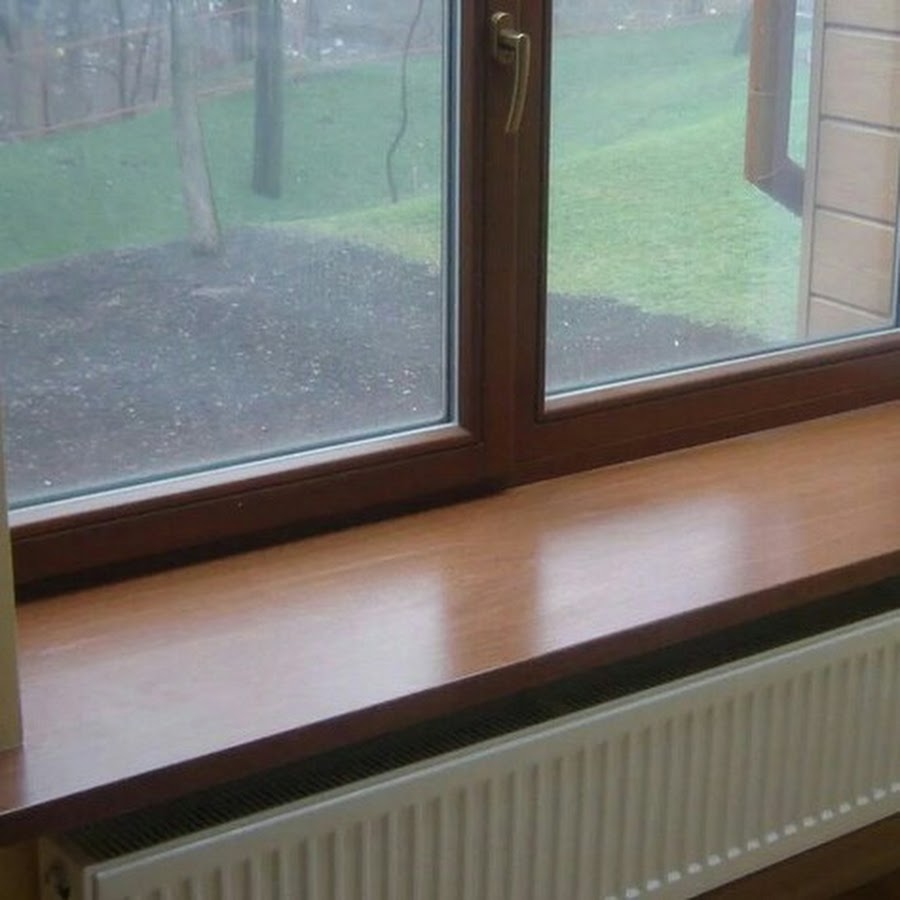

Деревянный подоконник для пластикового окна, советы по установке

Пластиковые окна – привычное дело в современных домах. Они органично смотрятся, легко протираются и имеют доступную цену. Но в последнее время стала набирать популярность деревянный подоконник для пластикового окна. Зачастую такая процедура проводится своими руками, без помощи мастера. Что толкает людей на этот выбор?

к содержанию ↑

Преимущества установки подоконника из дерева



Пластиковые окна в обычном состоянии не способны нанести вред человеку. Но зимой, при работающем отоплении, полимерный подоконник нагревается и может отравлять помещение токсинами. Проветривать комнату в холодное время года проблематично, поэтому деревянный подоконник для пластикового окна оказался отличным решением проблемы.

Дерево не обладает токсичными свойствами, имеет приятную структуру, выглядит более презентабельно. К тому же такие изделия выдерживают большие нагрузки, чем их пластиковые аналоги, которые известны своей хрупкостью. Все это привело к повышенному спросу на биологически безопасные материалы. Подвергать себя и свою семью опасности не хочет никто.

к содержанию ↑

Стоит ли затевать установку своими руками?

Для смены пластикового подоконника на деревянный приглашают монтажников. Но можно выполнить работу и собственными силами. Такая установка не только позволит сэкономить, но и будет служить символом вашей хозяйственности и мастерства. Кто не хочет иметь предмет собственной гордости, которым можно впечатлить гостей и знакомых, тем более, что схема установки очень проста.

Немаловажно и то, что вы сможете выбрать материал для монтажа деревянного подоконника сами. В таком случае использоваться будет лучшая древесина, а не бюджетный вариант. Надежность и прочность – главные качества подоконника. Он должен служить долго, поэтому выбор древесины – ключевой момент в работе.

к содержанию ↑

Какую древесину для подоконника выбрать?

Материал для подоконников из дерева делится на несколько типов:

  • Бюджетные. К ним относятся сосна, лиственница, каштан. Эти типы древесины не отличаются красотой текстуры и долговечностью. Если вы хотите установить подоконник в деревянном доме (например, на даче), то можете смело выбирать из этого списка. Такие изделия лучше всего устанавливать там, где они будут не слишком заметны.
  • Качественные. Это в первую очередь бук и дуб. Элементы из этих пород могут похвастать привлекательной текстурой, надежностью и долгим сроком службы. Лучше всего устанавливать их на видном месте, где ими смогут полюбоваться гости или вы сами. Главный минус – высокая цена, за качество придется заплатить. Но такое вложение обязательно окупится, ведь эстетическое удовольствие будет вам обеспечено.

Если вы выбираете древесину самостоятельно, осмотрите ее на наличие сучков и трещин. Обработанный заранее лаком материал нужно проверить: есть ли на нем сколы и царапины. Доска должна быть сухой и без следов плесени. Недостатки изделия лучше выяснить заранее.

к содержанию ↑

Типы подоконников для установки

Сами подоконники по своему строению делятся на следующие

:

  1. Широкие. Устанавливаются в том случае, если на конструкции будет что-то стоять, например цветы.
  2. Узкие. Применяются для создания образа и отделки окна.
  3. С запуском. Элемент заходит на стену.
  4. Без запуска. Подоконник не заходит на стену.
  5. Прямые. Прямоугольные изделия стандартных размеров.
  6. Произвольной формы и размеров. Это подоконники, изготовленные собственноручно или на заказ. В последнем случае цена будет гораздо выше.
к содержанию ↑

Установка подоконника своими руками

Вам понадобятся инструменты:

  • рулетка для проведения замеров изделия и материалов
  • уровень для определения степени наклона подоконника
  • угольник для точной обрезки заготовки
  • кисть для обработки древесины антисептиками и средствами против гниения
  • шпатель для устранения излишков закрепляющей смеси
  • монтажная пена для заполнения пустот и щелей
  • цемент, песок для закрепляющей смеси
  • антисептические средства для древесины (если подоконник устанавливается в деревянном доме)
  • инструмент для обрезки: пила, станок и т.
    д.

Определившись с типом древесины и самого изделия, приступайте к обрезке. Оставьте около 10-15 см свыше длины окна. Выступать в ширину подоконник должен на 7-10 см. Желательно отшлифовать и отполировать заготовку, чтобы она обрела привлекательный вид.

Внимание: на расстоянии 2-3 см от внешнего края доски с нижней стороны нужно сделать слезник – паз для отвода воды. По нему будет стекать конденсат.

Подоконник может быть не только из цельного материала. Возможно изготовление его из нескольких частей. В таком случае вам понадобятся столярный клей, нагели (деревянные гвозди) и шпонки. Соедините части изделия между собой при помощи клея и нагелей. Материал должен плотно прилегать друг к другу, чтобы исключить возможность последующего распада на составные части. Такой конструкционный элемент менее надежен, но в случае грамотного подхода может быть оригинальным украшением пластикового окна.

Важный момент в установке деревянного подоконника своими руками – качественно обработать материал. Подойдет любой лак для обработки древесины, выбирайте понравившийся по цвету и особенностям. Покрытие должно быть равномерным и без разводов.

к содержанию ↑

Установка подоконника: 1 этап

Сначала нужно очистить место установки. Для этого удалите весь строительный мусор, пыль и грязь. С помощью уровня определите кривизну поверхности, и в случае неудовлетворительного результата займитесь выравниванием. Для исправления незначительных неровностей можно использовать клинья.

Если подоконник устанавливается на бетонную или кирпичную поверхность, на нее наносится скрепляющий раствор. Если вы устанавливаете подоконник в деревянном доме, то достаточно обработать рабочую поверхность антисептическими средствами. Это позволит предотвратить гниение и образование плесени.

к содержанию ↑

Установка подоконника: 2 этап

После подготовки поверхности пришло время заняться самой установкой деревянного подоконника. Для закрепления конструкции применяют цементный раствор. Скрепляющую смесь наносят до момента скрытия выравнивающих клиньев. В случае их отсутствия количество цемента регулируется по вашему усмотрению.

После нанесения раствора сверху кладут деревянный подоконник. При надавливании часть цементной смеси может выйти наружу, удалите излишки шпателем. Важным моментом является установка этого элемента по уровню, идеально было бы использовать лазерный.

Совет: проверьте уровнем наклон подоконника до того момента, как цемент затвердеет. При необходимости скорректируйте или уберите его. Для придания подоконнику большей надежности можно воспользоваться саморезами. Этот способ подойдет только тем, кто собирается выполнять установку подоконника в деревянном доме. С внешней стороны рамы нужно вкрутить шурупы так, чтобы они заходили в установленное изделие на 4-6 см.

к содержанию ↑

Установка подоконника: завершение

После высыхания раствора проводят косметические операции. Все оставшиеся щели и отверстия нужно заполнить монтажной пеной и обрезать ее излишки после затвердевания. С самого подоконника удалите попавшие на него капли раствора и разводы. Установку деревянного подоконника своими руками можно считать завершенной.

к содержанию ↑

Особенности установки подоконника в деревянном доме

Установка подоконника в деревянном доме имеет свои особенности. Если вы решили сделать монтаж своими руками, то вам потребуются эти советы.

  1. Рабочая поверхность не должна иметь следов плесени, глубоких трещин, опрелостей. Если таковые присутствуют, лучше заменить основание подоконника. В противном случае оно может не выдержать повышенной нагрузки и провалиться. Обычно такие проблемы возникают, если проводить установку в старом доме.
  2. При закреплении элемента конструкции саморезами лучше использовать шайбы, чтобы шурупы не провалились в откосы окна. Это важно учесть, особенно если вы не мастер и устанавливаете самостоятельно. При отсутствии шайб саморезы со временем самопроизвольно вкручиваются в древесину, ослабляя поддержку.
  3. Устанавливать подоконник в деревянном доме желательно на окна, где уже есть окосячка. Это позволит избежать временной деформации оконного проема, а вместе с ним – и подоконника.
к содержанию ↑

Как провести окосячку окна?

Окосячка дома проводится с целью предотвращения значительной усадки деревянных окон. Для начала нужно выбрать вид окосячки, от которого будет зависеть сложность работ:

  • в закладной брусок (сборная конструкция крепится на брусок, врезанный внутрь проема). Просто и эффективно, доступно новичкам.
  • шип-монолит – обсада с шипом устанавливается в паз, вырезанный в проеме.
  • колода – паз располагается на конструкции, шип – в проеме деревянного дома.

В случае самостоятельного проведения этого типа работ нужно четко следовать технологии. Пренебрежение деталями и поверхностный подход приведут к тому, что окосячка не сможет сдержать естественную деформацию древесины и сделает невозможным установку деревянных подоконников.

После выбора типа окосячки проводится подготовка проема, изготовление конструкции и установка обсады внутрь проема. Почти все виды окосячки подразумевают закрепление с помощью шипов и гребней, но не лишним будет воспользоваться саморезами.

Теперь вы можете установить само окно. Не забудьте учесть, что размеры рамы должны быть согласованы с обсадочной конструкцией, которая отнимает немного места в проеме. Установку подоконника в срубе или деревянном доме поверх окосячки проводить гораздо легче, ведь вам не придется предварительно выравнивать поверхность. К тому же всегда приятно сделать это своими руками, ведь вы реализуете все свои пожелания и получите моральное удовлетворение от проделанной работы.

как правильно поставить и закрепить

Установка окон

Подоконники могут изготавливаться из самых разнообразных материалов – ПВХ, дерева, мрамора, искусственного камня. Возможно, когда-нибудь вам придется самостоятельно провести его монтаж в вашем доме. Надеемся, наша статья поможет в этом. Давайте поговорим о том, как правильно закрепить подоконник, рассмотрим основные моменты, трудности и тонкости работы.

1

Подоконники из ПВХ – в чем их преимущества?

Самые популярные материалы изготовления подоконников: древесина, пластик, камень. Но деревянные подоконники требуют постоянного ухода, например окраски, и хуже противостоят влаге. Имеют склонность к растрескиванию. Подоконники из камня самые долговечные и очень красивые, но цена их высока, да и установить их самому будет сложно. Поэтому для металлопластиковых конструкций предпочтительнее выбирать подоконники из пластика, из ПВХ, по причине схожести эксплуатационных характеристик. При этом они прочные, имеют малый вес, красивые. Ухаживать за ними легко.

Основные преимущества пластикового профиля:

  • эксплуатационный срок такой же, как и у пластиковых окон;
  • пластик устойчив к влаге, химическому воздействию, поэтому не гниет, не теряет цвет;
  • нанесение специального покрытия (в дорогих профилях) повышает его устойчивость к высоким температурам, механическим повреждениям;
  • доступная цена;
  • пластичность материала облегчает обработку своими руками и проведение монтажных работ;
  • наличие в профиле поперечных камер снижает его вес, и является дополнительной теплоизоляцией.

Основной недостаток – невысокая прочность, но при правильной эксплуатации проблем обычно не возникает.

2

Основные подготовительные этапы перед установкой подоконника

Итак, рассмотрим вариант установки ПВХ подоконника. Он лучше всего сочетается с металлопластиковыми окнами по своим характеристикам, коэффициенту температурного расширения и внешнему виду. Каких-то особых умений, знаний и навыков это не потребует. Намного важнее соблюсти точность в разметке и аккуратность в процессе распиливания, чтобы на лицевой стороне не появились царапины, сколы. Но если в месте реза есть дефекты, переживать особо не стоит – их мы закроем торцевыми пластиковыми накладками и откосами.

Защитную пленку с лицевой стороны не снимаем до момента завершения отделки откосов!

Лучшего результата можно добиться, если для резки использовать болгарку, ведь высокая скорость отрезного круга и обширная ровная площадь прилегания позволит получить идеально ровные края. При отсутствии болгарки можно воспользоваться электролобзиком или обычной пилой. Если использовать пилочку с мелким шагом, то работать электролобзиком удобнее, рез получается ровным и практически без зазубрин.

В процессе работы нам потребуются следующие инструменты:

  • электрический лобзик, ножовка;
  • строительный уровень;
  • маркер или карандаш;
  • рулетка;
  • перфоратор и набор сверл;
  • монтажная пена, пистолет;
  • перфорированные пластины и подкладки из дерева.

При изготовлении заготовки важно определиться с ее длиной и шириной и осуществить правильную разметку. Итак, какой же должна быть длина? Для этого рулеткой измеряем наружную ширину оконного проема и прибавляем к полученному значению еще миллиметров 60. Примерно по 30 мм на каждую из сторон, иначе в процессе изготовления откосов возникнут сложности.

Определившись с длиной, приступаем к измерению ширины. Здесь также все просто. Показатель общей ширины зависит от следующих значений. Прежде всего, от ширины оконного проема, а также от того, насколько выступает подоконник из проема. Рекомендуемое расстояние порядка 50–70 мм, иначе он перекроет батарею и нарушит циркуляцию теплого восходящего потока, что приведет к запотеванию окон. Поскольку подоконник заводится под пластиковые окна вплоть до упора в подоконный профиль, то добавляем еще примерно 20 мм.

Полученные значения переносим на нашу заготовку и вырезаем по размеру. Если примерять заготовку по размеру окна, то в большинстве случаев она не войдет в проем. Этому помешают параметры самого оконного проема, обычно несколько расширяющегося наружу. Самый простой способ исправить этот недочет – обрезать боковые стороны под небольшим углом. В случае уже имеющихся откосов или для надежности крепления заготовки, правильным решением будет сделать боковые углубления. Например, с помощью перфоратора. Для устранения имеющихся пропилов и их окончательной отделки производим шпаклевку.

В качестве основания используем низ оконного проема. Это может быть кирпичная кладка, литая панель многоэтажного дома, старый литой подоконник. Если старый подоконник съемный и выполнен в виде отдельного строительного элемента, то его снимаем в обязательном порядке. Поверхность очищаем от загрязнений, замазываем все щели и по возможности выравниваем поверхность.

3

Проведение монтажных работ – основные требования, порядок действий

После подготовки основания можем осуществлять монтаж подоконников. На этом этапе потребуется строительный уровень. Перед установкой подоконника на основание кладем подкладки из дерева, обрезки пластика с боковых сторон. Чем больше длина окна, тем больше подкладок необходимо использовать. Подкладки необходимы для придания необходимого уклона пластиковой панели по ширине и для предотвращения прогиба по всей ее длине. Для прижима панели под металлопластиковые конструкции к оконному профилю прикручиваем специальные крепления – клипсы в виде уголков, или саморезы. Пробуем завести подоконник, если все сделано правильно, то он установится легко.

Если не получается завести панель под оконный профиль и в откосы, то тогда присоединяем его встык. Все места соединения, щели, образовавшиеся между оконной рамой и профилем, обрабатываем бесцветным силиконовым герметиком!

Теперь приступаем к выставлению оптимального уклона в сторону комнаты в пару градусов на каждые 20 см. Это предотвратит скопление конденсата у основания окон. Промеряем строительным уровнем в нескольких местах, насколько правильно выставлен уклон. При необходимости регулировку производим при помощи подкладок. Чем больше высота подкладок – тем ровнее подоконник, чем ниже – тем больше уклон.

В отдельных случаях, несмотря на установку специальных креплений, между оконной рамой и пластиковой панелью образуется щель. Устранить ее можно при помощи дополнительных подкладок непосредственно в местах образования.

Рассмотрим основные способы фиксации подоконников. Самый простой и менее затратный вариант установки своими руками  – это использование монтажной пены. Запенивание осуществляем на завершающем этапе после надежного крепления и придания пластиковой панели необходимого уклона. Сверху по всему периметру устанавливаем груз. Для этого можно использовать заполненные водой пятилитровые бутылки, гантели, книги, другие утяжелители. Груз необходим для удержания подоконника в горизонтальной плоскости во время расширения пены.

На что следует обратить внимание при работе с монтажной пеной:

  • Процесс полимеризации пены проходит быстрее во влажной среде. Следовательно, перед запениванием все плоскости, стены и пространство под подоконником обязательно смачиваем водой при помощи пульверизатора, другого распылителя.
  • Поскольку пена расширяется по мере затвердевания и может выдавить подоконник, то слишком большой ее объем нежелателен. Поэтому оставляем небольшие зазоры, которые обязательно закроются пеной при расширении.

По прошествии суток груз убираем и срезаем излишки пены канцелярским ножом. На завершающем этапе по бокам подоконника останется закрепить декоративные заглушки. Обрезаем их по размеру и защелкиваем на профиле. В качестве дополнительной фиксации можно использовать клей, монтажную пену.

Более сложный вариант это фиксация с помощью цементного, известково-гипсового раствора. Этот вариант лучше использовать при наличии больших зазоров между основанием и заготовкой (свыше 5–7 см), поскольку осуществить качественное запенивание таких больших пустот очень сложно. Раствор наносим равномерным слоем на очищенное от грязи и подготовленное основание. Устанавливаем подкладки заранее выверенной высоты и вдавливаем их с силой в раствор.

Наносим дополнительный слой раствора, чтобы покрыть им подкладки, и устанавливаем подоконник. Опять применяем усилие, стараясь коснуться заготовкой подкладок. Лишний раствор должен будет выдавиться спереди. После его выравнивания приступаем к затиранию всех неровностей и образовавшихся щелей. Если необходимо, то те же действия производим и в отношении боковых откосов.

Как видите, особых сложностей в процессе установки не возникает. Надеемся, что помогли вам ознакомиться с основными требованиями, отдельными нюансами, и вам будет несложно самостоятельно осуществить все монтажные и отделочные работы.

Установка декоративной накладки на подоконник - СамСтрой

Подоконник – это небольшой, но чрезвычайно практичный конструктивный элемент окна. Нередко он играет роль небольшой полки для установки горшков с декоративными растениями. Однако, после многих лет эксплуатации, он может терять эстетичный внешний вид – на поверхности могут появляться царапины или даже трещины, она выцветает и покрывается пятнами, которые невозможно удалить. Если не планируется замена подоконников на новые, мы можем их легко обновить.

Как обновить старый подоконник и придать ему эстетический внешний вид без особых затрат и грязных работ? Сегодня у нас есть простые решения, позволяющие сэкономить деньги и нервы и не требующие проводить трудоемкие ремонтные работы. Чтобы решить эти проблемы, можно купить пластиковые накладки на подоконники, цена на которые невысока и не обременит наш кошелек. Что представляет собой такое приспособление и в чем его преимущества?

Пластиковая накладка на подоконник – что это?

Накладки пвх для ремонта пластиковых подоконников позволяют обновить внешний вид старого подоконника без его удаления и замены на новый. Накладки закрепляются на существующие элементы независимо от того, из какого материала они сделаны. Поэтому купить ремонтные пластиковые накладки на подоконники будет лучшим вариантом, если нет цели заменить старые детали новыми, а также, если мы хотим сократить ремонтные работы и уменьшить их стоимость. Это отличное решение не только потому, что это намного дешевле, чем замена, но и потому, что поверхность этого типа характеризуется очень высокой прочностью и устойчивостью к царапинам и повреждениям, кроме того, накладки изготавливают из негорючих материалов.

Стоит также обратить внимание на высокую эстетическую ценность таких изделий. Их выпускают в различных цветовых вариантах, поэтому они будут гармонично сочетаться с любым видом отделки оконной рамы, а также могут сделать поверхность уникальной и привлекающей взгляды, реалистично имитируя мрамор или дерево и придавая окну престижный внешний вид.

Накладки изготавливают из ПВХ, как правило, имеют фиксированную ширину 38 см, которую мы приспосабливаем к своим потребностям.

Хорошая накладка должна иметь профиль из ударопрочного поливинилхлорида, высококачественный ламинат под шпон или мрамор и защитную пленку, защищающую поверхность во время транспортировки и установки. Накладки подходят для монтажа на старых подоконниках из бетона, древесины и других материалов. После монтажа они образуют единое целое со старой конструкцией, придавая ей новый эстетический внешний вид. Широкий выбор цветов позволяет выбрать соответствующий декор для любого интерьера. Выбор ширины, длины, отделки, цвета и модели специальной формы позволяют легко обновить старую поверхность и придать ей привлекательный вид.

Цена на такие изделия колеблется в зависимости от производителя и качества используемых материалов.

Преимущества накладки на подоконник

Пластиковые пвх накладки на подоконники несомненно очень популярны. В чем же их преимущества?

  • нет необходимости в замене подоконников, когда их внешний вид портится;
  • высокая механическая прочность;
  • поверхность непроницаема для воды, не впитывает влагу и не деформируется;
  • накладки выдерживают изменение температуры, света и воздействие химических веществ;
  • долговечны;
  • их гладкие поверхности легко чистить, чтобы содержать их в чистоте достаточно использовать обычные средства бытовой химии;
  • очень быстрая установка – это готовый продукт, что означает простой и быстрый монтаж, они не требуют шлифовки или покраски или любой другой обработки;
  • возможность реконструкции старого подоконника своими руками, не имея специальных навыков, без привлечения профессионалов;
  • минимальное количество инструментов, требуемых для ремонта;
  • поверхность ПВХ может быть покрыта пленкой под шпон в различных цветах, что позволяет подобрать их к любому интерьеру и к любому цвету оконных рам;
  • они недорогие, их использование снижает стоимость ремонта и дает очень хороший эффект.

Установка пластиковых накладок на подоконник

Монтаж пластиковой накладки является несложно задачей, которая не требует привлечения профессионала или использования специализированных инструментов. На чистый и ровный подоконник приклеивается накладка, адаптированная к его размеру. Для этой цели потребуется специальный монтажный клей, который обеспечит хорошее сцепление и будет выдерживать перепады температур. Края накладки после монтажа следует придавить тяжелыми предметами, например, стопкой книг, и оставить на некоторое время. Чтобы оформить боковые края потребуется применение специальных заглушек, соответствующего размера и цвета, а места контакта со стеной и рамой должны быть герметизированы с помощью силикона. В конце остается только снять защитную пленку. Пошаговая инструкция по монтажу накладки представлена ниже.

Установка накладки на подоконник – шаг за шагом

Шаг первый. Перед началом работы старый подоконник должен быть тщательно очищен, а затем обезжирен ацетоном или бензином. Это один из самых важных шагов, тщательное выполнение которого будет гарантировать хороший контакт поверхности для приклеивания накладки.

Шаг второй. Следует подготовить все необходимые инструменты для монтажных работ:

  • ручная пила;

  • молоток;

  • линейка;

  • монтажный клей;

  • накладка, уже подогнанная по размеру к старому подоконнику.

Шаг третий. Старый подоконник и накладку покрываем слоем монтажного клея. В связи с тем, что зона вокруг окна обычно нагревается от радиатора отопления, а из окна часто поступает холодный воздух, здесь часто возникают сильные перепады температур, что вызывает необходимость наносить клей густо и наклеивать плотно, чтобы наибольшая поверхность накладки приклеивалась к старому основанию.

Шаг четвертый. Отрываем края и углы защитной накладки пленки. Оставшаяся часть пленки будет удалена только после установки.

Шаг пятый. Нижнюю часть накладки «натягиваем» на старый подоконник.

Шаг шестой. Затем прикладываем всю накладку, стараясь как можно точнее отрегулировать ее положение, чтобы она точно соответствовала старому подоконнику.

Шаг седьмой. Используя молоток и деревянную планку, подбиваем накладку, осторожно постукивая, чтобы она лучше вошла на подоконник.

Шаг восьмой. Из-за неровностей стен не всегда удается добиться идеально ровной поверхности, поэтому рекомендуется установить монтажную планку (плинтус) или уголок цвета соответствующего накладке или окну.

Шаг девятый. Последний шаг является самым простым – вытираем пыль, грязь и наслаждаемся новым видом окна. Таким образом, уже через несколько минут после начала работы, мы получаем красивый эффект нового подоконника с помощью восстанавливающих накладок из ПВХ.

Поврежденный подоконник с трещинами, пятнами, поменявший цвет, безусловно, не станет украшением комнаты. С такой проблемой сталкивается большинство владельцев старых домов или квартир, где подоконники сделаны из бетона или терраццо. Замена этого конструктивного элемента является дорогостоящим процессом, которые требует найма профессионалов и массы грязных работ. Иногда выбрасывать старый подоконник совершенно не требуется, потому что достаточно лишь косметического обновления его поверхности, чтобы получить быстрый и удовлетворительный эффект.

Накладка на старый подоконник является очень интересной альтернативой для всех, кто хочет освежить свой дом или квартиру без особых затрат и грязных работ. Каждая операция по ремонту несет в себе большой беспорядок, и это зависит только от того, как глубоко внедрен подоконник в стену. Удаление старого подоконника бывает весьма обременительным занятием для нашего дома и настроения. А с помощью накладок ремонт может быть завершен в течение короткого промежутка времени, при этом без большого количества пыли и грязи мы получим удивительный эффект. В то же время это дешевое и эффективное решение.
