Поиск обрыва скрытой проводки: Как найти и устранить обрыв провода в стене: обзор способов

Содержание

Как найти обрыв в скрытой проводке самостоятельно и с помощью инструментов

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка.

Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт.

В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

Кроме этого, можно самостоятельно сделать искатель скрытой проводки. Вариантов достаточно много, ниже представлены способы, которые неоднократно доказывали свою эффективность на практике:

  1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
  2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
  3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
  4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Поиск места разрыва

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Современная аппаратура является более точной и проще в эксплуатации. Для обнаружения скрытой проводки на глубине до 10 см применяется специальный бесконтактный искатель.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т. к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом.

В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

  1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
  2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
  3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
  4. сопротивление на всех измеряемых промежутках должно быть одинаковым.
    Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Проверить собранный тестер предельно просто, на провода необходимо подать электричество. Если лампочка горит, значит все собрано правильно.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Как найти обрыв провода в стене, простые способы поиска видео

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика.

Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

  1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
  2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
  3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
  4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки



Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

  1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
  2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
  3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

  1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
  2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки





Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место повышенная токовая нагрузка или при включении электроприборов защитная система не срабатывает, проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате ослабления пружины.

Сбои в скрытой электропроводке провоцирует сильно нагретый тройник, когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится заменить выключатель.

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

  • обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения
  • возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать. Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки. Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

  • провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал
  • если индикатору удалось найти срыв в проводе – звук пропадает

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

практические советы специалистов и домашних мастеров

Как только появилась мода на скрытую проводку, возникли проблемы, связанные с эксплуатацией и устранением повреждений электрических кабелей внутри стен. При открытой проводке, которая была популярна раньше, все было наглядно. Теперь вопрос поиска повреждений стал актуален, так как найти обрыв провода в стене – задача не из легких.

Поиск проводки в стене

При производстве ремонтных работ в доме часто приходится проводить работы перфоратором, сверлить стены или прокладывать штробу в стене. Чаще всего работник, проводящий работы не знает, где в стене под слоем штукатурки проложена электрическая проводка. И это может привести к тому, что при проведении работ электрический провод будет поврежден. По этому перед проведением таких работ необходимо определиться, где проходят провода в стене и где сверлить или долбить стену можно, а где нельзя. Для этого, как отечественная, так и зарубежная промышленность выпускает огромное количество всевозможных приборов, для обнаружения проводки в стене. Это такие, как Bosch DMF 10 zoom, и GVT-92, и MS258, и VP-440, и GVD-504A. Принцип их работы везде одинаков. Провод под напряжение излучает вокруг себя электромагнитное поле частотой 50 Гц. Прибор, поднесенный к стене улавливает это электромагнитное поле и выдает сигнал. Чем ближе прибор сближается с источником излучения, (проводу), тем сильней сигнал прибора проявляет себя. Когда находим прибором наибольшую интенсивность сигнала, значит под прибором за слоем штукатурки и лежит провод. Отмечаем карандашом на стене трассу прокладки провода. Лучше, найденный провод нанести еще и на бумажный план комнаты вашего жилища. Ведь ремонтные работы могут проводится и в дальнейшем, и ваши потомки вам скажут спасибо.
Как найти проводку в стене видео смотрите ниже:

А сравнительный тест детекторов скрытой проводки видео вы обязательно посмотрите на этом ролике:

Причины обрыва

Случаев, при которых может повредиться электрический кабель внутри стены не много, они обусловлены тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и временем.
К причинам обрыва относятся:

  • Слабый контакт или неудовлетворительная работа мастера подключения.
  • Повреждение провода своими руками в результате ремонтных работ.
  • Обветшание проводки.
  • Перегрузка сети или резкие скачки напряжения, при которых происходит точечное обгорание проводов.

Результатом неисправности проводки не всегда является отсутствие электричества. Частичный обрыв кабеля может выражаться в искрении, коротких замыканиях или отсутствии нуля в сети. Если периодически срабатывает защитная автоматика – это тоже может указывать на повреждения проводов в сети.
При появлении таких симптомов следует сразу отключать электричество, так как найти скрытый провод в стенах сразу будет проблематично. Обесточивание позволит избежать пожара при коротком замыкании, искрении и перегрузки сети, если в ней отсутствует ноль.
Знание причины обрыва электрических проводов поможет сориентироваться при поиске места дефекта.

Логика поиска

Самое простое, найти неисправность, если она произошла в результате механического повреждения и проявилась сразу. В этом случае осматриваются места, где было произведено сверление, вбиты гвозди или завинчены шурупы. Это самые распространенные причины, которые могут механически повреждать электрические кабели в стене.

ВАЖНО: неисправность электропроводки может проявиться не сразу, а спустя время.

Обрыв проводов внутри стен происходит редко. Перед тем, как искать повреждения внутри стен следует проанализировать, не появилось ли изменений в конструкции помещения. Профессиональные электрики советуют в первую очередь обследовать те места, где разрывы электропроводки возникают чаще всего: на стыке плит при смещении, в районе трещин бетонных и деревянных стен. Повреждения происходят и на выходе проводов из стены.
Если нет видимых причин для обрыва провода, определение места разрыва потребует использования специальных приборов и инструментов.

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

  1. Индикаторная отвертка.

    Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.
  2. Трассоискатель.

    Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.
  3. Мультиметр.

    Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Алгоритм поиска дефектов

Для обнаружения места обрыва следует действовать по следующей схеме:

  1. Определяется автомат, от которого запитана поврежденная розетка, выключатель или другой потребитель энергии.
  2. Устанавливается участок, на котором произошел обрыв с использованием мультиметра.
  3. Трассоискателем находится место обрыва внутри стены.

Установить автомат, через который подключена неработающая розетка можно с помощью индикаторной отвертки. Наличие фазы позволит, включая и выключая автоматы, быстро вычислить искомый. При его отключении фаза в розетке пропадет.

Если обрыв произошел на нулевой жиле, индикаторная отвертка реагирует на ней слабым свечением. В результате неопытные мастера трактуют это, как наличие двух фаз. При контакте с истинной фазой контрольная лампочка должна загореться ярко.

Найденный автомат отключают и начинают проверку поврежденного провода мультиметром. Прозвон делается на участках, которые ограничены соединениями. Сначала проверяется участок от автомата до распределительной коробки, при её наличии, затем от коробки до розетки. Если прибор фиксирует нулевое сопротивление, значит провод в этом интервале целый, если бесконечность – на участке произошел обрыв. Не найдя дефектов, продолжают прозвон следующего участка – от распеделительной коробки до розетки и линии от розетки до розетки. Таким образом, находится участок линии, на котором произошло повреждение.

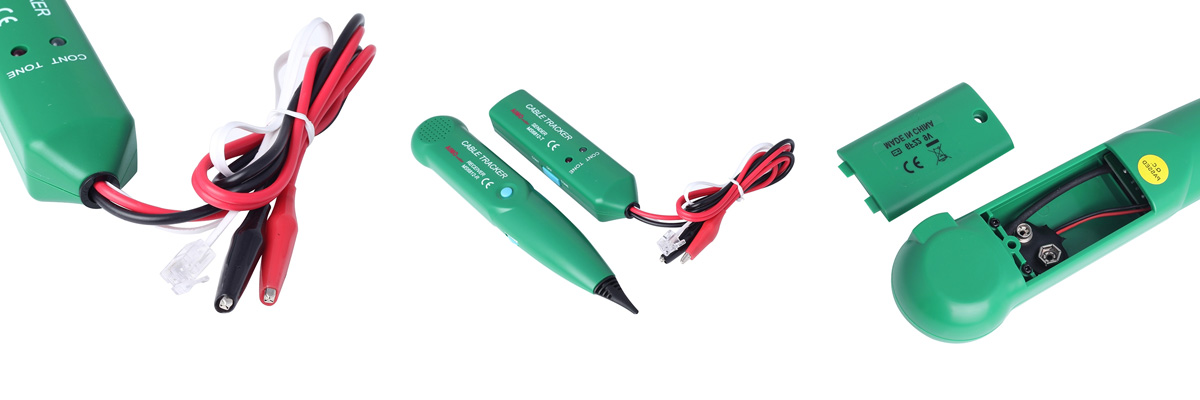

Точное место обрыва кабеля определяют трассоискателем, состоящим из генератора и приемника. Клеммы генератора следует закрепить на проводах, установив плюсовой контакт на поврежденный провод, а минусовой – к целой. Прибор должен быть обеспечен заземлением, для этого отдельная клемма подключается к общему щитку.
При включении прибора, генератор создает в оборванном проводе импульсы. Приемник трассоискателя, получая сигнал, издает характерный звук. Обследуя стену с помощью приемника, обрыв будет находиться в той точке, где приемник прекратил издавать свой звук.
Для более точного установления места разрыва проверку следует проводить с двух сторон от повреждения. Обычно такой участок определяется с погрешностью 10-15см. Чем точнее будет установлено место обрыва, тем лучше.

Оборванный нулевой провод – источник повышенной опасности. Ток при этом продолжает поступать в розетку. Начав поиск обрыва можно получить серьезные травмы. Если есть подозрения на обрыв нуля, перед тем началом работ, следует отключить вводный автомат и полностью обесточить помещение.

Как найти обрыв провода видео лучше посмотреть. Там более понятно.

Чем можно заменить трассоискатель

В случае, если трассоискателя нет, опытные домашние мастера советуют воспользоваться радиоприемником. Данный способ стоит использовать только в том случае, если оборван фазный провод, так как найти провод, находящийся в стене необходимо будет под напряжением. Процент погрешности будет выше, но ориентировочное место обрыва кабеля радиоприемник покажет.
Чтобы воспользоваться этой методикой, необходимо включить в проблемную розетку прибор слабой мощности. Это может быть электробритва или электрический ночник. Радиоприемник настраивается на прием «средних волн». Вдоль линии провода медленно проводят включенным приемником. Приемник начинает фонить с частотой 50 Гц. При достижении места обрыва радио перестает издавать какие-либо звуки, либо интенсивность их заметно снижается. Так прибор находит место обрыва провода.
Изложенная методика позволит найти обрыв своими руками, если известна схема проводки и имеется представление о расположении проводов внутри стен. Если прокладка проводки проводилась по нормам, то расположение проводов имеет строгую вертикаль и горизонталь, а любой поворот будет равен 90 градусам. Но существующая норма – не гарантия правильного расположения проводов.
При отсутствии информации о расположении проводки, стоит доверить работу профессионалам. Приборы, которые определяют схему разводки электрокабелей в стенах, работают по принципу металлоискателей и в неопытных руках практически бесполезны, так как при их использовании возникает слишком много помех. Особенно сложно любителю найти повреждения внутри бетонных стен. Здесь помогут только знания: стандартных схем проводки и проблемных мест, в которых обрыв наиболее вероятен.

Обрыв проводки как найти и устранить

Существует множество причин неполадок электрической проводки, а все работы по удалению может сделать каждый. В данной статье мы рассмотрим способы определения повреждений и процесс их устранения.

Оглавление:

  1. Какие могут быть причины обрыва проводки?
  2. Как действовать при обрыве проводки
  3. Как определить обрыв с помощью транзисторного приемника
  4. Поиск обрыва проводки в разных сетях с помощью тестера
  5. Как обнаружить обрыв в открытой проводке
  6. Как определить обрыв в открытой проводке: поэтапный процесс
  7. Как обнаружить обрыв в скрытой электрической сети
  8. Общая инструкция поиска обрыва проводки
  9. Как обнаружить обрыв в кирпичной или бетонной стене
  10. Как устранить обрыв в проводке

Какие могут быть причины обрыва проводки?

Обрыв проводки может случиться в любые минуты, а также в то время, когда провода расположены под напряжением. Причинами повреждения могут стать любые неисправности, например, брак провода, проведение некачественного электромонтажа и так далее. В местах повреждения кабеля, провода будут постоянно нагреваться, а в случае повышенного напряжения случается обрыв провода.

Причинами неполадок могут стать механические повреждения, чему предшествует забивание гвоздей или неточное высверливания дыр в стене. Также, иными причинами может стать отсутствие света или электричества в стене, что значит, что в системе перегорели все пробки, через повышения напряжения в сети. Это происходит, когда перегружается одна фаза или все. Повышение напряжения в электрической сети также может стать причиной обрыва проводки.

Как действовать при обрыве проводки

Если в электрической сети произошел обрыв проводки, то он может быть двух типов:

  • обрыв в скрытой проводке;
  • обрыв в открытой проводке.

Как определить обрыв с помощью транзисторного приемника

В случае со скрытой системой, нужно найти место неполадки в стене. Отыскать линию кабеля легко при содействии обыкновенного транзисторного приемника. Чтобы начать процедуру для начала нужно подсоединить к розетке любое устройство, например, электробритву. При этом свой приемник необходимо восстановить на средневолновый диапазон, и двигать им по всей поверхности, пока не найдете место неполадки. Определение обрыва проводки в конкретном пункте будет сопровождаться шумом и треском, когда вы будете проходить определенную местность.

Поиск обрыва проводки в разных сетях с помощью тестера

При отсутствии электричества в пределах квартиры, необходимо определить поддается ли напряжение на счетчик. Для этого необходимо индикаторным тестером прикоснуться к контактам счетчика, перед этим выключив автоматы в электрощите. Если при наведении тестера на счетчик напряжение отсутствует, то значит, что место повреждения находится перед счетчиком. В противном случае, когда напряжение показывается на счетчике, это обозначает, что обрыв случился в квартире. В некоторых случаях, все исправности можно устранить заменой предохранителей. В более трудных вариантах необходимо провести устранение неполадки в системе, о чем позже расскажем.

Процесс обнаружения обрыва проводки в пределах дома иногда бывает сложно отыскать, особенно если причина в перегрузке системы или в механических неполадках провода. Место, где чаще всего встречается обрыв проводки – это разводные коробки. Это объясняется тем, что в моменты высокого сопротивления, провода способны перегореть.

Разумеется, в случае открытой проводки точку повреждения найти проще, а в варианте скрытой проводки доводится сдирать весь круг штукатурки в квартире или доме. Это необходимо затем, что провода имеют двухжильную пластмассовую изоляцию, отчего пункт неполадки найти довольно сложно. В таких случаях, рекомендуется обратиться за поддержкой к специалистам, ведь объем работы очень велик.

Как обнаружить обрыв в открытой проводке

Прежде чем начать все электромонтажные работы необходимо приготовить и найти следующие инструменты:

  • тестер для обнаружения напряжения;
  • специальная отвертка-индикатор;
  • отвертка;
  • пассатижи;
  • нож с изолированной ручкой;
  • материалы для изоляции;
  • бесконтактный индикатор скрытого электрического провода.

Во многих моментах бесконтактный индикатор ввертывают в отвертку-индикатор. Но, для того чтобы определиться в эффективности и точности работы необходимо перепроверить стену на отсутствии металлических элементов, которые смогут помешать найти обрыв проводки.

Как определить обрыв в открытой проводке: поэтапный процесс

1. Для начала нужно определить вид поврежденного провода, например, фазный или нулевой.

2. Это осуществляется с содействием индикаторной отвертки, какая определяет все контакты включателей или розеток на их исправность.

3. Если определяется, что розетка под электрическим напряжением, то в ней присутствует лишь один из контактов. В случае с выключателем, в момент усиления мощности лишь единственный контакт будет отключен или все включены.

4. Если данная отвертка обнаруживает, что фаза работоспособная, это значит, что повреждение произошло на нулевом проводе.

В случае со скрытой электропроводкой, точку повреждения провода могут определить или исправить только электрики. В ином случае, когда повреждение находится в открытой системе, поиск обрыва проводки проводится легко, используя электрический тестер.

5. Чтобы обусловить точку обрыва нужно, для основы в распределительной коробке отключить напряжение, а также и на проводе.

6. В пункте, где провод подключен к распределительной коробке делают основной надрез, то есть совершают насечку гидроизоляции. Это проводят с целью оголить кабель до металлического его основания.

7. После, примерно через метр делается новый надрез. На отмеченной области между двух насечек, тестером определяют электрический отпор. Если показатели слишком меленькие, значит разрыв расположен не здесь.

8. Далее, после второго надреза, через метр, нужно выработать еще одну насечку, и на новой области вымерить уровень напряжения. Подобная процедура осуществляется до того момента, пока вы не найдете пункт обрыва проводки, а на тестере не будет отображаться сопротивление. В пределах данного метра и будет находиться обрыв проводки.

9. Следующий этап предвидит ограничение линии поврежденного участка. Далее, таким же образом, необходимо делать надрезы на проводке, но уже с меньшим расстоянием между собой. Для начала, подойдет интервал в полметра. Так вы определите, какая часть показывает сопротивление. При определении области нужно опять провести процедуру с надрезами уже с меньшим расстоянием. Применяя электрический тестер в предоставленном случае, обрыв провода можно обусловить со значительной точностью, даже вымерить расстояние повреждения до миллиметра. Во многих случаях, надобность в точном измерении не нужно, ведь поврежденный участок находится ранее.

10. После этапа определения обрыва провода, починка устраняется, а все открытые участки обратно изолируются.

Как обнаружить обрыв в скрытой электрической сети

Обрыв скрытой проводки имеет больше сложностей, чем открытой системы. Обнаружение неполадок можно осуществить двумя способами:

  • с содействием акустического метода;
  • используя индукционный метод поиска.

Разыскивание повреждения кабелей можно осуществить, применяя акустический вариант. Для совершения этой процедуры требуется наличие данных элементов:

  • генератор, который необходимо подсоединить к кабелю;
  • наушники;
  • акустический специализированный датчик.

Процесс происходит методом прослушивания поврежденного участка с помощью вышесказанных приборов. В пункте поиска обрыва скрытой проводки в наушниках будет слышно характерные щелчки. При этом важно, чтобы генератор смогли настроить на необходимую частоту.

В случае индукционного метода разрыва кабеля, генератор подключается к силовому кабелю. Ситуация подключения к системе может быть разной, о чем свидетельствует тип повреждения.  Выставляется уровень нагрузки, вслед за тем используется специализированный датчик и наушники для прослушивания. В момент высокой нагрузки, специалист услышит определенный сигнал в том пункте, где случился обрыв проводки в стене.

Общая инструкция поиска обрыва проводки

Существует определенный порядок поиска обрыва проводки, вне зависимости от типа повреждения и проборов поиска.

Итак, процесс поиска осуществляется следующим образом:

1. Прежде, чем приступить к поиску места повреждения, необходимо отключить электрическое кабельное питание с любых источников.

2. В отдельных случаях осуществляют прожиг кабельной изоляции, чтобы снизить уровень сопротивления;

3. Далее, с помощью тестера, транзисторного приемника для открытой проводки или акустическим методом и индукционным способом, используется один из этих приборов для поиска обрыва проводки.

4. В некоторых электромонтажных работах используют трассоискатели. С их содействием можно легко и скоро определить кабельную линию, а также отыскать все токопроводящие провода, которые имеют определенный уровень напряжения или нет. В данном случае, может быть использован для лучшего эффекта генератор, какой можно приобрести вместе с отдельными моделями трассоискателей.

В современном мире, особенно в европейских странах, начали использовать новую технологию проведения кабельных сетей. Она заключается в том, что в провода устанавливают некоторые маячки или маркеры. Применяя при поиске обрыва трассоискатели, эти элементы помогают точно определить местоположения неполадки. Это очень эффективно и удобно при электромонтажных работах, хотя в нашей стране такая система не установлена.

Как обнаружить обрыв в кирпичной или бетонной стене

Для определения пункта повреждения в бетонном или кирпичном основании стоит использовать бесконтактный индикатор для обнаружения скрытой проводки. Перед началом работ необходимо знать тот факт, что все кабели в подобных зданиях установлены в горизонтальном и вертикальном положении. При этом все повороты в расположении, сделаны под прямым углом. С одной стороны, это помогает предельно правильно обусловить схему расположения проводов и кабелей от коробки к розетке.

На вопрос: как найти обрыв проводки в стене в доставленном эпизоде, нужно использовать индикатор. Вдоль сети кабелей его передвигают по стене, а в районе, где случился обрыв, обязательно услышите характерный сигнал. Как правило, устройство в пунктах обрыва проводки перестает издавать звуковые сигналы.

Для обнаружения неисправностей в бетонном или кирпичном основании, могут использоваться и другие методы: колебательного разряда, емкостный метод, а также метод шаговых напряжений. В этих эпизодах, определение пункта повреждения и его исправления осуществляется с содействием компаний, которые занимаются электромонтажными работами и имеют лицензию на проведение данных процедур.

Специальные компании, как правило, имеют не только опыт в работе, но и необходимые инструменты, материалы, а также оборудование, которое предназначено для устранения всех проблем. В ситуациях, когда вы сами проводите электромонтажные работы необходимо помнить технику безопасности, а также следовать четким инструкциям. Главное, несколько раз убедитесь, что вы отключили электричество во всей квартире или доме.

Как устранить обрыв в проводке

С вопросом: как найти обрыв в проводке, мы разобрались. Это довольно важный этап, который требует внимательности и аккуратности в проведении работ. Процесс устранения обрыва проводки следующий:

1. Перед началом работ выключите фазный провод.

2. Используя молоток, необходимо убрать всю штукатурку с поверхности, включая правую и левую сторону от центра повреждения. Примерно, нужно освободить около 10 – 15 сантиметров.

3. Два конца прерванного провода разведите в разные края.

4. Применяя перфоратор и особую коронку, сделайте отверстие в стене, чтобы в него могла поместиться ответвительная коробка.

5. После этого в проем необходимо поместить коробку и закрепить ее с помощью алебастра.

6. В коробку аккуратно поместите провода.

7. При наличии запаса, поврежденные провода необходимо объединить по цветам и обмотать их изолентой.

8. После этого, коробку с восстановленными проводами нужно закрыть крышкой. Теперь ремонтное место можно покрыть штукатуркой. В ситуации, когда проводка находится в специальных трубках, то оборванные провода аккуратно вытягивают. Вместо них необходимо вставить новые провода, используя протяжное приспособление.

Мы рассмотрели процесс устранения неполадок с фазным проводом. Для осуществления ремонта нулевого провода все этапы остаются теми же, кроме первых. В начале работ, нужно отсоединить нулевой провод от шины и прикрепить к нему фазный провод. Далее, все этапы устранения неполадок остаются аналогичными.

Фактически, все работы с приборами для обрыва проводов и устранением неполадок завершены, после чего можно включать электричество в помещении.

Процесс нахождения обрыва провода, а также его устранение требует определенных знаний. В ситуации с открытой проводкой каждый сможет совершить все процедуры, а в моментах со скрытой проводкой лучше обратиться к специалистам. Надеемся, что данная статья поможет определить места обрыва, а также устранить их, используя специальные приборы.

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
  Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка  позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.
Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

Тестер — мультиметр для поиска скрытой проводки

LA-1014 — представляет собой прибор искатель срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.

Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов. Шнур для подключения 220В, как правило его длина 1,5 — 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.
На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал — транзистор Т1 в закрытом состоянии —   LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
  В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.



Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные  по 1,5в R6 — AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
  При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.
Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед  поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в  в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
  Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при  движении зонд  был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb

Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров. При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток — сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки — в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.

Поиск обрыва скрытой проводки разными методами

Большая часть жилого фонда в РФ была построена еще при советской власти. Электросети в этих зданиях уже приходят в негодность, создавая большие проблемы для жильцов. Решить эти проблемы можно собственными силами, безопасно и без больших затрат.

Какие могут быть причины обрыва проводки?

При нормативной эксплуатации схема электросетей исправно работает много лет. При завышенной токовой перегрузке или при подключении электроприборов защитная система не включается, схема не действует, как положено.

Причинами этого являются следующие факторы:

  • Перебои в скрытой проводке бывают при подключении сразу несколько единиц домашней техники, особенно в одну точку питания (например, с помощью переноски).
  • Долгая эксплуатация. При достижении предельного срока провода начинают выходить из строя и разрушаться.
  • Повреждение от механического действия. При ремонте могут повредить провод, и от этого может резко ускорится его разрушение.
  • Некачественный провод и монтаж электросетей. В этом случае они быстро нагреваются и выходят из строя.

Поиск электропроводки в профилактических целях

Во избежание проблем с проводкой необходимо:

  1. Работы по монтажу должны проводить только грамотные работники.
  2. Для лучшей безопасности надо установить выключатель на автомате, который станет срабатывать при перегрузках.

Обычно поиск сети начинается, когда уже есть нарушения с электричеством. Но на самом деле лучше, когда схема проводки составлена заранее, это может пригодиться как в экстренных ситуациях, так и в различных бытовых:

  • Когда задумали сделать в квартире перепланировку. Надо тогда обязательно знать, где находятся электросети.
  • Перед тем как установить осветительные приборы, повесить что-либо на стену, нужно знать, где безопасно это можно сделать.
  • Перед ремонтом.

Во всех этих случаях можно воспользоваться методами, которые помогут найти сеть, составить ее схему и при необходимости пользоваться ей.

Общая инструкция поиска обрыва проводки

Для этого потребуются следующие инструменты: отвертка-индикатор, бесконтактный индикатор, тестер, пассатижи, ножик, изолента.

Для обнаружения повреждения используем индикаторную отвертку, проверяя ею розетку, в которой находится один контакт, в выключателе — второй. При наличии «фазы» оборван нулевой провод.

Провода отходят от коробки распределения определенным образом – только перпендикулярно или параллельно полу, повороты идут под углами 90°, так что найти их достаточно точно нетрудно. От начала разводки по стене перемещают индикатор, в точке дефекта он подает сигнал цветом или звуком, которые пропадают, как только устройство оказывается рядом с местом обрыва проводки.

Как обнаружить обрыв в открытой проводке

В этом случае не требуется вскрывать стены, поэтому найти проблему проще.

Алгоритм в этом случае следующий:

  1. Проверяют розетки путем подключения нагрузок и проверки мультиметром.
  2. Сначала определяют, в каком месте случился дефект. Делается это путем измерений мультиметром в контактах.
  3. Точному розыску поможет индикатор — устройство, фиксирующее присутствие «фазы».
  4. Определяют «фазу» после отключения электроэнергии. При ее отсутствии дефект находится в интервале от коробки до выключателя. Если она есть, проверяют ее на светильнике. Если ее нигде не определили, то дефект надо искать между коробкой и прибором освещения. Если она есть на светильнике, то «фаза» с «нулем» поменялись местами. Тогда надо найти, где это произошло, и соединить провода.
  5. Автомат для «фазы» на розетке находим путем включения и выключения автоматов в щитке. Найденный кабель отключаем от щита.

Две рабочие розетки должны соединяться двужильными проводами. Когда они объединены лишь одножильным проводом, то, скорее всего, повреждение возникнет именно в нем.

Как обнаружить обрыв в кирпичной стене

Это делают трассоискателем состоящим из генератора и приемника. Генератор соединяется с кабелем так: провод со знаком плюс к испорченной жиле кабеля, а минусовой к его целой жиле.

Подключаем генератор. Трассоискателем перемещаем по стенке там, где предположительно идет кабель. Если он оказывается на пути скрытой проводки, он сигналит звуком. Возле обрыва проводки звук исчезает.

Как обнаружить обрыв в бетонной стене

Просто сделать это транзисторным датчиком. В зданиях из бетона электросеть идет исключительно горизонтально и вертикально с прямыми углами на поворотах, поэтому их расположение определить нетрудно.

Датчик перемещают по пути скрытой проводки, в это время датчик сигналит. В месте обнаружения повреждения сигнала не будет.

Старинные дедовские способы поиска проводов в стене методы

Помимо вышеуказанных, применять следующие проверенные временем методы:

  • Визуальный метод — подходит многоквартирных домов, где прокладывают штробы. При снятии обоев по штробам возможно найти расположение сетей. Сети, расположенные под штукатуркой, таким методом не найдешь.
  • С помощью радио и приемника. Это непрофессиональный метод, основан на возникновении треска рядом с местом повреждения.
  • Аналогично действует обычный микрофон, присоединенный к проигрывателю или приемнику.

Поиск обрыва проводки в разных сетях с помощью тестера

Индикатор показывает место обрыва провода с максимальной точностью. Перемещая его по линии скрытой проводки, отмечают, где появляется максимальный свет или звук.

Как определить обрыв с помощью транзисторного приемника

Один из самых простых способов — транзисторный радиоприемник.

  1. Подключить в сеть какой-либо электроинструмент.
  2. Настроить приемное устройство на СВ.
  3. Перемещать его по поверхности стены.
  4. Место обрыва определяется по резкому треску и гулу в приемнике.

Поиск проводов компасом

Многие советуют пользоваться этим методом, так как при определенной нагрузке компас рядом с проводом реагирует на него, но с технической точки зрения такая нагрузка маловероятна, а при толстом слое штукатурки вообще невозможна.

Логический метод поиска

Чтобы отыскать их в стене, часто достаточно всего лишь подключить собственную логику, в 90% вариантах это помогает.

Использовать надо такие принципы:

  • Провода располагаются параллельно и под прямым углом к полу.
  • От розетки они идут только вверх. Поэтому проводить работы там воспрещается.
  • Установку сети и устройств производят на 15 см от пола или потолка.
  • Используя эти принципы, можно сделать план схемы сетей в квартире.

Проверка проводки самодельным устройством

Для создания подобного прибора нужен патрон, лампа, 2 одножильных провода, ножик, пассатижи и изолента.

  1. К лампе с патроном подводятся провода с зачищенным на концах на 4-5 мм изоляционным слоем.
  2. Включается электричество. Если лампа светится, значит, устройство работает. На участке, где есть неполадки, лампа устройства не светится. Участок с обрывом провода заменяется.

Подобное устройство не действуют, если сеть проходит на расстоянии более 5 см внутри стенки.

Поиск проводов в стене радиоприемником

Радиоприемник работает при настройке на частоту 100 кГц. В помещении должна быть абсолютная тишина. Прислонив устройство к стене, внутри которой проходит кабель под напряжением, можно услышать треск. Несмотря на популярность, особенной точностью данный метод не обладает.

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

  1. Электростатические – основаны на действии электромагнитного поля провода. Такие приборы точные и доступные по цене и потому наиболее распространенные.
  2. Электромагнитные приборы действуют так же, но под нагрузкой проводов в 1 квт. Для этого надо к розетке подключить любое электроустройство.
  3. Металлоискатели от других устройств отличаются тем, что они генерируют электромагнитное поле. Они фиксируют любые изменения в проводнике.

В реальной работе используются следующие приборы:

  • «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
  • Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
  • Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
  • Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Поиск проводки мультиметром

Поиск производится так:

  1. Мультиметр подключают в режим омметра. Стрелка ставится на ноль. Одна клемма подсоединяется к контакту, а другая — к проводу.
  2. Далее нужно следить за стрелкой устройства. При показаниях от 2 по 3 Ом кабель не поврежден. При 10 Ом и более – существует повреждение.

Обрыв фазового провода

Находим автомат, к которому подходит поврежденный кабель.

  • Отключаем электричество.
  • Отсоединяем все кабели.
  • Переключаем автомат и одновременно индикатором проверяем наличие «фазы».
  • Мультиметром тестируем, начиная со щитка, все соединения, идущие от поврежденного источника.

Повреждение обычно находится без проблем на одном из проводов. Иначе необходимо проверить клеммные коробки – если есть свободный доступ к ним, именно там часто находятся повреждения. Если их нет и там, исследуем неработающие провода, клеммники, скрутки, для этого используется индикатор.

Обрыв нулевого провода

Подобное повреждение приводит к перекосу напряжений фаз, что представляет большую опасность не только для бытовой техники, но и для человека.

Найти проблему с «нулем» можно аналогично «фазе», однако с некоторыми особенностями.

Разрыв нуля ищут с помощью индикатора – он светится на «фазе» и показывает «ноль». Мультиметр тут не подходит, так как показывает большой разброс значений.

При обнаружении проблем с «нулем» требуется проверить все элементы сети. При использовании кабеля с тремя жилами можно взять «землю» для передачи «ноля», но с большой осторожностью. Во-первых, тогда в розетке не будет «земли», а это опасно для бытовых приборов с большой мощностью, во-вторых, работа с «нулем» в принципе чревата опасностью из-за того что ударить током может даже после отключения электричества, если есть «фаза».

Вскрытие стены при найденном обрыве

  • Отключаем электросеть.
  • Перфоратором очищаем от штукатурного слоя 20 см от середины обрыва.
  • Сверлим углубление для коробки и производят ремонтные работы.

Рекомендуется на этом этапе обращаться к профессионалам.

Видео о детекторах и методах поиска скрытой проводки

Есть много видеороликов с подробными инструкциями на тему поиска дефектов электросети в стене. Они наглядно и подробно показывают по шагам, как можно дома решать данные проблемы своими силами и без больших затрат. В роликах можно узнать, как делать приспособление для этого, искать кабель и какими способами это сделать.

Как устранить обрыв в проводке

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Если обрыв найден у нулевого провода, то принцип устранения обрыва такой же, только в начале работы «ноль» отсоединяют от шины и подсоединяют к нему «фазу».

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Как найти прорыв в невидимом заборе *** (методы короткого замыкания, детектора или AM-радио) — Парень-любитель домашних животных

Думаете, у вас сломалась невидимая проволока забора? Мы покажем вам три способа его найти. Один использует метод короткого зацикливания с дополнительным проводом, другой использует локатор проводов с методом короткого зацикливания, а последний использует радио AM.

Порядок важен. Даже если вы покупаете локатор проводов, вам необходимо понимать метод короткого замыкания, чтобы найти обрыв.Локатор проводов просто находит провод и работает только с полным контуром цепи.

Наконец, мы покажем вам, как это исправить и как избежать проблемы в будущем.

Примечание. Если вы нажмете на некоторые ссылки в этой статье, мы можем получить небольшую комиссию без каких-либо дополнительных затрат для вас.

Как найти прорыв в невидимом заборе с помощью лишнего куска проволоки и метода короткой петли

  1. Этап 1 — Проведите физический осмотр . Обойдите заглубленный провод в поисках участков, где он поврежден, вырван из земли, корни деревьев вырваны из упавшего дерева и т. Д.
  2. Этап 2 — Замкните петлю на датчике для проверки провода от датчика до границы участка. Следуйте по проводам от передатчика до места, где они уходят под землю, в противоположных направлениях. Обрежьте там оба конца и закоротите их вместе, чтобы сигнал больше не проходил под землей. Это замкнет петлю и отправит сигнал обратно на передатчик. Если передатчик перестает пищать, значит, от передатчика до границы проблем нет, и проблема находится под землей.
  3. Этап 3 — Испытание участков под землей с помощью проволочного моста. Затем вы протестируете подземные участки, замкнув их проволочным мостом. Возьмите лишнюю длину провода и протяните ее над участком подземного провода. Осторожно выкопайте подземный провод на обоих концах трассы. Обрежьте подземный провод с обоих концов и подключите наземный провод, чтобы сделать байпас. Если передатчик перестает пищать, значит, обрыв. Используйте новую более толстую проволоку, как описано ниже, чтобы предотвратить ее поломку в будущем, и установите ее.
  4. Этап 4 — Проблемы с датчиком. Последняя проблема, с которой вы можете столкнуться, — это неисправность передатчика. Возможно, его повредила молния или всплеск энергии. Единственное решение здесь — приобрести новый передатчик.
  5. Предотвращение разрывов в будущем — Используйте более толстую проволоку (1 мм, 7-жильную медь) с покрытием из полиэтилена высокой плотности (HDPE), которое имеет 20-летний рейтинг УФ-излучения. Проволока с покрытием из ПВХ может сломаться на солнце.

Как найти разрыв в невидимом заборе с помощью локатора обрыва провода

Самый распространенный способ найти разрыв — использовать невидимый детектор разлома ограждения.После некоторого тестирования различных моделей мы рекомендуем локатор подземных проводов Kolsol.

Посмотрите видео ниже, чтобы продемонстрировать, как его использовать. Этот локатор может обнаруживать провода на расстоянии до 80 см от сенсорного блока. Это выглядит глубоким.

Вот как им пользоваться.

  1. Выключите подземный проводной передатчик.
  2. Соедините два зажима на передатчике Kolsol с подземным проводом. — Используйте по одному зажиму для каждого входящего и выходящего проводов подземного передатчика.
  3. Включите передатчик Кольсол.
  4. Включите детектор Кольсол и отрегулируйте громкость. Извещатель издает шум, когда датчик находится в пределах 80 см от подземного провода.
  5. Пройдите по подземной проводной дороге
  6. Метод короткого замыкания для поиска обрыва — зажимы передатчика Kolsol должны подключаться к непрерывному отрезку провода, чтобы образовать полную цепь. что в случае обрыва детектор Кольсол не сможет увидеть провод.Вам нужно будет использовать метод короткого зацикливания, показанный в следующем разделе, чтобы найти обрыв провода. Вы переместите передатчик Kolsol и зажимы к разным участкам подземного провода, чтобы найти разрыв.


Подземный кабельный локатор Kolsol F02, трассировщик проводов с наушниками, тестер кабелей для собачьих ограждений Кабели для управления поливом
  • 📏 【Экономия времени и денег】 Полезно — обнаружение и отслеживание скрытых и скрытых проводов.Больше никаких звонков, никаких затрат, найдите и устраните проблему самостоятельно.
  • 📏 【Как использовать】 Легко найти провода для заборов домашних животных, металлические провода, металлические трубы, электрические провода и т. Д. (Только для одножильного или двухжильного провода, включенного параллельно, но не для многожильного провода !!!)
  • 📏 【Где можно найти】 Определение местоположения — определение розеток на определенных цепях, отслеживание мест сверления перед бурением.
  • 📏 【Диапазон параметров】 Дальность действия устройства трассировки провода — до 2–3 футов в глубину и до 1000 футов в длину.
  • 📏 【Наушники и советы】 Получите наушники бесплатно в комплекте.Советы: Не используйте в цепях под напряжением, чтобы не повредить тестер! Это устройство в основном предназначено для поиска кабеля без напряжения или низкого напряжения ниже 24 В.

Как найти пролом в невидимом заборе с помощью AM-радио (также известный как метод свечи зажигания)

У вас нет локатора проводов? Сэкономьте 70 долларов и сделайте свой собственный локатор, используя AM-радио и газонокосилку, используя метод свечи зажигания.

То, что вы здесь делаете, — это изготовление локатора проводов своими руками, используя газонокосилку в качестве передатчика, провод для подключения передатчика к подземному кабелю и AM-радио, чтобы найти, где находится провод.

Этот метод позволит вам проверить до 2000 футов подземного провода, пока не найдете разрыв. Если у вас есть более длинный сегмент, чем этот, просто используйте метод с обоих концов для 4000 футов проверенного провода. Если ваш участок длиннее, см. Метод короткого замыкания выше.

Просто выполните следующие действия.

  1. Необходимое оборудование
    1. 4-тактная газонокосилка — она ​​будет действовать как передатчик, обеспечивающий небольшой заряд, вызывающий небольшой статический выход из подземного провода.
    2. 20–30 футов испытательного провода (подойдет дополнительный провод из вашего подземного комплекта). Вы подключите это от кабеля свечи зажигания газонокосилки к подземному проводу.
    3. AM Радио с антеннами — будет использоваться так же, как и указанное выше устройство для поиска проводов.
  2. Отсоедините главный передатчик вашей подземной системы от основного подземного провода.
  3. Оберните один конец испытательного провода несколько раз вокруг кабеля свечи зажигания газонокосилки.
  4. Подключите другой конец тестового провода к одному из концов подземного провода.
    1. Примечание — Этот метод не требует полной схемы. Это идеальный вариант для отдыха.
  5. Включите газонокосилку. Это обеспечит низкочастотный статический выход на подземный провод.
  6. Включите AM-радио и настройтесь на 530 кГц. Это достаточно низкий уровень, чтобы слышать статическое электричество, исходящее от подземного провода, не принимая во внимание другие радиошоу. В случае конфликта продолжайте пробовать другие станции, пока не найдете пустую станцию ​​без радиопередачи, которая также принимает статический шум, исходящий от провода.
  7. Помашите AM-радио по проводу. Статика будет увеличиваться по мере приближения к проводу, остановится прямо над проводом, снова возрастет и исчезнет по мере удаления от провода.
  8. Узнайте, как работает статическое электричество, проверив его на надземном участке провода.
  9. Пройдите по проводу до конца (статические остановки). Вот где перерыв.

Как исправить сломанную проволоку-невидимку?

  1. Выкопать место разрыва
  2. Зачистите покрытие провода с обоих концов провода
  3. Очистить и удалить грязь
  4. Скрутите скрученные концы проволоки
  5. Соедините их с помощью набора для сращивания подземного забора, который защитит их от элементов и будущих повреждений.
  6. Посмотрите видео ниже, чтобы увидеть это в действии.

В поисках перерыва — Экстремальный электрический забор для собак 2021 DIY

Обнаружение и устранение обрыва провода

В течение срока службы электрического ограждения для собак нередко случается обрыв провода. Если провод должен оборваться, ваш передатчик сообщит вам об этом непрерывными звуковыми сигналами и миганием. Вы также можете заметить, что ошейники вашего приемника больше не реагируют, когда вы приближаетесь к проводу.

Выполнение теста короткого замыкания

Ваш передатчик для забора собак сообщит вам о разрыве линии, включив сигнализацию. Если ваш передатчик подает сигнал тревоги, и вы думаете, что у вас может быть обрыв провода, первое, что нужно проверить, — это работоспособность передатчика вашего забора для собак. Концепция теста с короткой петлей состоит в том, чтобы создать крошечную петлю из проволочного ограждения на вашем передатчике, чтобы увидеть, подает ли ваш передатчик сигнал тревоги при подключении этого короткого провода.

Вот как выполнить тест с короткой петлей:

  • Отсоедините все провода, идущие к передатчику ограждения для собак.
  • Отрежьте небольшой кусок проволоки (12 дюймов) и зачистите оба конца.
  • Подключите каждый конец к двум клеммам передатчика ограждения для собак, образуя крошечную петлю.
  • Подключите передатчик к забору для собак.
Как сделать тест с короткой петлей Как отключить все провода

Ваш передатчик все еще пищит? Это означает, что возникла проблема с передатчиком вашего забора для собак. Свяжитесь с нами по телефону 800-305-6116, чтобы узнать, распространяется ли на ваш передатчик гарантия.Ваш передатчик перестал пищать, когда к нему была подключена короткая петля? Это означает, что, скорее всего, проблема в проволоке для забора вашей собаки. Если звуковой сигнал прекращается во время тестирования с использованием короткой петли, вы можете проверить свой ошейник с помощью короткой петли, если хотите.

Поместите собачий ошейник рядом с короткой петлей, убедившись, что диапазон установлен на передатчике достаточно низким. Держите ошейники приемника на расстоянии нескольких дюймов от петли и убедитесь, что в ошейник вставлены свежие батарейки.Ваш собачий ошейник должен издавать звуковой сигнал, когда вы кладете его рядом с проволокой.

Проверка целостности провода с помощью мультиметра

Мультиметр также можно использовать для проверки работоспособности основного контура. Мультиметр можно купить в любом строительном или хозяйственном магазине.

Начните с установки мультиметра в положение непрерывности, то есть положение, напоминающее динамик. Затем прикоснитесь кончиками металлических ножек к концам скрученной проволоки. Затем прислушайтесь к звуковому сигналу мультиметра.Если это так, это означает, что у вас есть непрерывность в проволоке вашего собачьего забора. Это означает, что ваша петля исправна и у вас нет обрыва провода. Если у вас нет обрыва провода, проблема может быть в ошейнике или передатчике.

Способы обнаружения обрыва провода

Комплект для определения обрыва провода

Вы можете обнаружить обрыв провода с помощью набора для определения обрыва провода. Он включает в себя мини-передатчик и AM-радио.

На основании наших обширных испытаний было установлено, что это устройство хорошо работает только с системами ограждений с длиной проволоки для собачьих ограждений менее 500 футов.Кроме того, разрывы должны быть чистыми, а не частичными или гниющими.

Что делать:

  • Отключите передатчик на заборе для собак.
  • Подключите локатор обрыва провода к скрученному проводу.
  • Заземлите передающий блок, прикрепив прилагаемый провод к центральному винту электрической розетки.
  • Подключите передающее устройство, чтобы на передатчике горели оба индикатора.
  • Включите AM-радио, переключив станцию ​​на 530 KHZ.Возможно, вам придется настроить циферблат на канал, на котором нет радиостанции.
  • Начните следовать по скрученному проводу вместе с радио в направлении основной петли ограждения собаки. Вы начнете слышать комбинацию двух звуков, когда будете следовать по скрученному проводу. В случае обрыва скрученного провода звук будет медленно переключаться с двух звуков на один.
  • Если все, начиная с скрученной проволоки, проходит нормально, начинайте следовать основной петле ограждения собаки. Вы начнете слышать ровный звук.Следуйте за проволокой для собак, пока этот тон не станет мягче или не начнет меняться. Начните копать в этой области и найдите оба конца того места, где оборвалась ваша проволока.
  • Если у вас возникнут проблемы с помехами, отсоедините скрученный провод от основного контура и подключите оба конца основного контура к передающему устройству. Вам нужно будет подключить удлинитель к основному контуру, чтобы включить его.

Визуальный осмотр

В поисках помех

Обрыв проволоки обычно вызывают следующие предметы: кромкообрезные станки, средства для удаления сорняков, аэраторы для газонов и грызуны.Физическая прогулка по периметру в поисках признаков возникновения любой из этих ситуаций — это первый способ найти обрыв провода.

Второе место, которое нужно проверить, — это где расположены ваши сращивания или соединители проводов. Иногда это та область, где провода могут непреднамеренно разорваться.

  • Начать с передатчика. Осмотрите провод от точки выхода через дверь, стену или окно. Внимательно осмотрите место выхода скрученной проволоки из вашего дома.Это обычное место, где может оборваться провод. Осмотрите землю, где проложен скрученный провод, в поисках возможных участков повреждения.
  • Пройдитесь по периметру, ища любые нарушения в земле. Обратите особое внимание на проезжую часть, дорожку, тротуар и участки с интенсивным пешеходным движением. Эти области являются наиболее частыми местами обрыва проводов. Внимательно смотрите на кромки проезжей части и тротуаров.

RF Дроссель Метод

Вы также можете использовать метод RF-дросселя, чтобы найти обрыв провода.Во-первых, вам нужно будет приобрести ВЧ-дроссель в местном магазине электроники или хозяйственном магазине. Затем отсоедините провода от передатчика и замените их дроссельной заслонкой на конце каждого провода на блоке управления. Затем полностью увеличьте мощность сигнала. Когда дроссель установлен, ошибки обрыва провода быть не должно. Теперь возьмите два концевых провода и прикрепите по одному по обе стороны от дросселя, обернув провод вокруг дросселя. Убедитесь, что дроссель касается неизолированного конца каждого провода.Используйте AM-радио, чтобы обнаружить перерыв, пройдя по периметру и прислушиваясь к тишине. Должна быть слышна пульсация в местах неповрежденного провода и тишина в местах обрыва.

Для частичной замены проволоки для собачьего забора:

Если проволока для забора для собак старая, подумайте о ее замене, прежде чем тратить слишком много времени на поиск и устранение обрыва проволоки. Проволока для собачьего забора стоит относительно недорого, и ее проще установить во второй раз. Вы можете решить пропустить дорожки и проезды.Вместо этого вы можете соединить их с обоих концов, хотя рекомендуется проверять участки при замене каждого участка провода.

  • Для начала найдите концы скрученного провода, которые соприкасаются с основной петлей вашего электрического забора для собак.
  • Отсоедините скрученный провод от основного контура. Зачистите примерно ½ дюйма проволоки из скрученной проволоки, чтобы вы могли видеть медь. Временно скрутите оба конца проволоки вместе.
  • Подойдите к передатчику забора для собак и проверьте целостность с помощью измерителя.Если ваша скрученная проволока в порядке, переходите к следующему шагу. Если это не так, замените скрученный провод или найдите место разрыва скрученного провода. Если ваш скрученный провод был сломан, и вы отремонтировали или заменили его, временно подключите скрученный провод к основному контуру. Подойдите к коробке передатчика забора вашей собаки и проверьте целостность. Если периметр вашего основного забора для собак прошел хорошо, безвозвратно отремонтируйте или замените только скрученный провод. Нет необходимости смотреть дальше. Если у вас все еще нет полного цикла, переходите к следующему шагу.
  • Если вы выяснили, что обрыв не в скрученном проводе, начните частично заменять участки провода, которые вызывают сомнения. После того, как вы заменили определенные участки вашего провода, вернитесь к своему передатчику, чтобы увидеть, была ли устранена проблема. Вы также можете протянуть кусок стандартной проволоки от каждого конца скрученной проволоки до середины забора и соединить их с петлей. Это упрощает изоляцию разрыва, позволяя уменьшить зону поиска для потенциальных разрывов.

Устранение поломки

Обнаружив обрыв провода, снимите по ½ дюйма изоляции с каждой стороны, а затем используйте водонепроницаемую капсулу для сращивания или водонепроницаемую гайку для проводов, чтобы снова соединить два конца вместе. Если провод слишком короткий, чтобы соединить два конца, вы можете просто соединить другой участок провода, чтобы создать соединение.

Как найти обрыв провода электрического забора для собак?

Если передатчик собачьего ограждения издает звуковой сигнал, это означает, что у вас есть оборванный провод где-то по периметру невидимого собачьего ограждения.Вам нужно будет найти разрыв в проводе и исправить его. В этом обзоре показан ряд шагов, которые помогут найти обрыв провода и выполнить ремонт.

Когда у вас порвана проволока, ваша собака может подвергнуться опасности Накидка, подвергая ее опасности

Получение & ldquo; лучшего & rdquo; Невидимая проволока для собачьих ограждений с покрытием HDPe может означать УСПЕХ в ваших тренировках. Обрыв провода почти всегда вызывает головную боль у таких владельцев собак, как вы.Как только провод по какой-либо причине порвется, вам придется испытать целый ряд неудобств. Мы сняли короткое видео о том, как найти разрыв в проволоке забора для собак.

Мы получаем много звонков от людей, которые спрашивают нас: «Как мне найти разрыв в проволоке для собачьего забора?» Ответом может быть долгое или короткое путешествие. Некоторым людям везет и они находят его сразу же, другие обычно находят его в последнем месте, куда они смотрели & hellip; и это называется законом Мерфи.

  1. Проверьте передатчик — Выясните, сломана ли система или просто провод.

  2. Тест короткого замыкания — проверка на разрыв с помощью передатчика невидимого собачьего забора.

  3. Найдите сломанный провод — физический и визуальный тест, чтобы найти сломанный провод.

  4. Return Short Circuit Loop — проверьте скрытый провод, ведущий к забору.

  5. Обход провода ограждения погребенной собаки — Перекройте подземный провод, чтобы проверить, не сломан ли он.

Поговорите с экспертом, плюс … получите БЕСПЛАТНЫЙ информационный пакет о заборе для собак

Просто расскажите немного о своей собаке и о том, что с ней происходит.

Обнаружение разрыва в проводе электрического забора для собак

Итак, давайте пройдемся по шагам и узнаем, как найти разрыв в проводе электрического ограждения для собак. Для начала нужно установить, что обрыв именно в проводе, а не в FM-передатчике. Затем мы можем начать процесс устранения и найти, где мог быть обрыв провода.

Но прежде всего попробуйте вспомнить недавние события, в которых садовник мог копать. Затем вы можете просто пойти на место, где они работали, и осмотреть там провод.

  1. Проверьте передатчик, чтобы убедиться, что это просто обрыв провода

    Первое, что нужно выяснить, это не сломалась ли система. Это оборванный провод или сломанный передатчик? Обычно, если передатчик издает звуковой сигнал, это означает обрыв провода.(На самом деле я считаю, что звуковой сигнал передатчика является признаком исправного передатчика.)

    Хотя у вас может быть система, в которой нет защиты от молнии и перенапряжения, и при ударе молнии может возникнуть всплеск энергии, который поступает на передатчик, что может повредить печатную плату.

    Итак, очень просто — если ваш передатчик пищит — это хороший знак & hellip; это скорее всего обрыв провода. Если да, выполните следующие действия.

  2. Выполните короткую петлю, чтобы проверить, нет ли обрыва проволоки для забора собак

    Тест с коротким шлейфом должен остановить звуковой сигнал, а также проверить невидимый передатчик собачьего ограждения — если он перестает пищать, когда вы сделали короткий шлейф, это означает, что где-то обрыв или плохое соединение.

    Есть простой способ сделать это. Просто следуйте инструкциям ниже:

    Обычно короткая петля игнорирует остальную часть свойства и & lsquo; Arcs & rsquo; или & lsquo; Мосты & rsquo; радиосигнал возвращается прямо к передатчику, чтобы замкнуть петлю.(Вы не должны получить удар, так как это радиосигнал)

    1. Проверьте свой передатчик и найдите два провода, идущие от основного соединения к передатчику — найдите, где они соединяются на передатчике.

    2. Отсоедините оба провода от передатчика. (Если у вас есть внешний сетевой фильтр, вы можете просто сделать там короткую петлю.)

    3. Возьмите кусок тестового провода или скрепку, чтобы вставить внутрь этих двух контактных точек, где были подключены провода.

    4. Подключите тестовый провод, чтобы образовать петлю.

    5. Если звуковой сигнал прекращается, значит, мы установили, что это действительно обрыв провода и ваш передатчик работает нормально.

    Еще одно простое решение, чтобы проверить, есть ли у вас невидимый обрыв провода ограждения, — это использовать омметр и проверить целостность отсоединенных проводов. Если на проводах нулевое сопротивление, значит, у вас обрыв провода.

    Note & hellip; это может дать вам ложное показание, как будто это плохое соединение, оно может пропустить тест — но не радиосигнал — помните, что вы имеете дело с радиочастотой, а не с электричеством.

  3. Проведите физическую и визуальную проверку, чтобы найти разрыв в проволоке ограждения для собак

    Вернуться к основам & hellip; Теперь, когда вы уверены, что в вашем проводе электрического забора есть обрыв, вам нужно найти, где он находится.Самый простой шаг — это физически и визуально проверить проволоку для забора вашей собаки.

    Обычная причина сломанной невидимой проволоки для собачьего забора — физические повреждения, например, садоводство, вырубка сорняков, обрезка кромок и надоедливые грызуны. Если вы знаете, где вы, возможно, выполняли какую-то работу, вы можете сразу перейти в это место и начать проверку.

    Если вы не знаете, с чего начать, вы можете выполнить следующие действия, чтобы узнать:

    1. Обратите внимание, что физическую проверку можно использовать только для обнаружения обрыва провода в заборе для собак, если провода не проложены под землей.Если да, то это будет рассмотрено в следующем разделе.

    2. Начните визуальную проверку с передатчика, где вы впервые увидите провод над землей.

    3. Обойдите проволоку для собачьего забора, потяните за нее, посмотрите, есть ли натяжение или ослабление.

    4. Следуйте за проводом вокруг вашей собственности и ищите места, где они могли быть перекручены или порезаны. (Это может быть внутренний перерыв)

    5. Обойдите систему проволочных ограждений для собак и обратите внимание на участки с интенсивным движением, такие как дорожки, проезды и тротуары.Это также наиболее частые места, где можно найти обрыв провода.

    Примечание & hellip; у вас может быть несколько перерывов & hellip; так что если сделаете временный ремонт — продолжайте.

  4. & lsquo; Короткое замыкание возвратной петли & rsquo; -Испытание на обрыв провода, где он закопан, ведет к забору

    Итак, если во время вашего физического и визуального осмотра не было обрыва провода, то есть вероятность, что разрыв находится под землей.

    Чтобы проверить обрыв провода, не выкопав весь заглубленный провод, вам необходимо проверить цепь между ограждением и передатчиком (двойная пара, идущая к ограждению)

    Вам просто нужно разрезать их у забора и соединить вместе, чтобы послать радиосигнал обратно на передатчик. Если он перестанет пищать, под землей нет прорыва. Присоединяйтесь к ним и продолжайте.

  5. Перемычка подземного провода, чтобы найти обрыв провода

    Идите к подъездной дорожке, где у вас есть провод под землей.

    В этом тесте вам нужно иметь достаточно провода, чтобы пересечь подъездную дорожку для тестового моста. Вы можете использовать этот тест на проволоке подземного забора для собак, например, на проезжей части — воротах, вокруг садов и т. Д.

    Просто перережьте провод с обеих сторон проезжей части и моста, используя новый провод.

    Некоторые люди врезались в провод — сигнал пойдет по кратчайшему пути домой, поэтому он не будет учитывать скрытый провод.

    Если звуковой сигнал прекратится, значит обрыв провода находится под проезжей частью.Так что просто проложите новую невидимую проволоку для собак под землей.

    Если звуковой сигнал продолжается, значит, под подъездной дорожкой нет обрыва провода. (Но оставьте этот провод здесь & hellip; у вас может быть 2 обрыва)

    Затем вы переходите к следующему этапу, следующему шлюзу и снова выполняете мостовое соединение, пока не найдете место обрыва провода.

Как соединить и отремонтировать провод электрического забора для собак?

Теперь вы нашли место обрыва. Все, что вам нужно сделать, это починить невидимую проволоку для собачьего забора.Мы составили пошаговое руководство о том, как соединить и исправить разрыв невидимой проволоки для собачьего забора.

Нажмите здесь

Наши последние слова …

Одна из лучших вещей, которые вы можете сделать, чтобы предотвратить обрыв провода, — это приобрести прочную проволоку для электрического ограждения с покрытием HDPe, УФ-рейтингом и 7-жильным медным сердечником, чтобы даже если вы собираетесь ударить его лопатой, он выиграет. Наши ограждающие провода не будут ломаться под солнцем в течение длительного времени благодаря нашему УФ-покрытию HDPe, которое экономит ваши деньги по сравнению с другими проводами из ПВХ, которые, возможно, потребуется заменить через короткий промежуток времени.Вы можете поместить проволоку внутрь полиэтиленовой трубы, чтобы защитить ее от слипателей.

Если у вас все еще возникают проблемы с проволокой для забора для собак или у вас есть вопросы или вопросы по поводу электрических ограждений для собак, позвоните нам по нашей 7-дневной горячей линии 1-300- (THE-DOG) 1-300-843- 364 не стесняйтесь СВЯЗАТЬСЯ С НАМИ
Следуйте за нами на FACEBOOK
Подробнее о: Ошейники для контроля лая | Электронные заборы для собак | Дистанционные тренажеры

Как найти пролом в подземном заборе для собак

Мы часто получаем запросы от владельцев собак, в основном от тех, кто установил невидимый заглубленный забор , о том, что передатчик не работает должным образом.Прежде чем ответить, мы спрашиваем их, как на самом деле ведет себя передатчик, особенно если он пищит или делает какие-то странные вещи. Если это так, это явный признак обрыва провода в любом месте периметра ограждения .

Ремонт поломки наверняка потребует некоторого времени, но найти место, где она находится, вероятно, будет для вас самой большой проблемой. Если повезет, вы можете сразу определить его; В противном случае ваше путешествие будет долгим! Мы знаем, что поиск сломанного места на последнем месте исчерпывающий! Поэтому мы используем процедуру и хотим, чтобы наши читатели ей следовали.Нет никаких гарантий, но мы уверены, что эти уловки могут облегчить вам жизнь!

Зачем искать и ремонтировать?

Как мы знаем, все, что может пойти не так, сегодня или завтра пойдет не так, поэтому мы должны не только надеяться на предотвращение какой-либо конкретной проблемы, но и знать, как решить проблему, если превентивные меры не помогут. И именно поэтому вы должны знать, как найти и исправить пролом в подземном заборе. Но зачем вам это делать?

Если проволока для собачьего забора сломана, это приведет вас (как владельца) к ряду неудобств.Первым и наиболее важным из них является, конечно, возможность побега собаки , что может быть чрезвычайно опасно для собаки.

Если вы сначала не заметите обрыв провода или проигнорируете звуковые сигналы передатчика, и если ваша собака умна и умна, у нее есть шанс обмануть вас, и выработает привычку игнорировать границу . Это, конечно, ничего хорошего для ее будущего фехтования.

Ищете отличный инструмент для обнаружения обрыва провода? — Устройство обнаружения обрыва провода PetSafe

Как найти пролом в подземном заборе для собак?

Процесс, который мы использовали, чтобы найти обрыв провода в невидимом заборе, вкратце описан пошагово:

  1. Тестирование передатчиков;
  2. Тестирование провода короткого замыкания;

iii.Использование омметра;

  1. Проверка физического и визуального обрыва провода;
  2. Тестирование возвратного контура короткого замыкания;
  3. Заземление заземленного провода.

Давайте подробнее рассмотрим эти шаги —

T Установка преобразователя

На самом первом этапе вы должны попытаться выяснить, не сломана ли система, а не провод. Итак, проверьте передатчик. Если он издает только звуковой сигнал, значит проблема только в проводке.Но если вы заметили, что передатчик не имеет защиты от молнии или перенапряжения, это означает, что в передатчике есть проблемы, например, повреждение из-за всплеска энергии. Если вы начнете искать перерыв, не зная, есть ли систематическая ошибка, это будет пустой тратой времени и труда.

Тестирование проводов с коротким контуром

Сделайте тест с коротким циклом, следуя нескольким простым способам, которые помогут вам во всем разобраться. Если передатчик перестает подавать звуковой сигнал, создавая короткую петлю, несомненно, есть один или несколько обрывов в любом месте провода, или провод имеет плохое состояние соединения.Процесс фактически игнорирует другие свойства системы и отправляет сигналы прямо на передатчик.

Использование омметра

Вы можете использовать омметр для проверки целостности заземленных или полузаземленных проводов. Отсоедините кабели и сразу начните проверку. Но мы не очень уверены в использовании омметра, особенно если вы не являетесь экспертом, поскольку омметр может дать ложные показания.

Для заземления — физическая и визуальная проверка

Если вы получили подтверждение с помощью описанных выше шагов, что где-то в проводе есть один или несколько разрывов, идите прямо и найдите, где он находится.Физическая и визуальная проверка кабелей здесь — наиболее подходящий способ.

Обычно проволока для собачьего забора ломается из-за физического повреждения при выполнении работ, включая садоводство, обрезку кромок, стряхивание сорняков, надоедливых грызунов и т. Д. Если вспомнить место, где вы, возможно, выполняли какие-либо из этих действий, вы сразу увидите это место.

Не пропустите проверку участков с интенсивным движением, таких как проезды, дорожки и тротуары, если по этим участкам протянуты провода. Вы также можете проверить места, где провода скручены и скручены, находятся высоко.Этот процесс применим в основном для электрического ограждения, у которого нет заземленного провода , и частично для ограждения со скрытым проводом .

Для подземного провода — испытание возвратного контура короткого замыкания

Владельцы забора расстраиваются, когда большая часть проводов или целые провода их невидимого забора зарыты в землю , и они внезапно обнаруживают обрыв провода.

Один из способов проверить место обрыва — выкопать все провода, что громоздко и дорого.С другой стороны, они могут проверить пару цепей между передатчиком и заборным проводом.

Вырежьте их из части забора. Соедините их вместе после резки у забора, чтобы радиосигналы вернулись к передатчику. Если передатчик перестает пищать, считайте, что заземленный провод полностью исправен. Присоединитесь к ним, чтобы продолжить операцию. Ваша система должна быть полнофункциональной , как и раньше.

Заземление заземляющего провода.

Это еще один способ проверки обрыва провода под землей, особенно на таких участках, как подъездные пути, сады или проходы.Обрежьте провод с обеих сторон площадки, а затем переведите мост с одной стороны на другую с помощью новых проводов. Для вашего удобства вы можете врезать кабель, чтобы обеспечить кратчайший путь прохождения сигнала.

Если вы обнаружите, что передатчик перестал подавать звуковой сигнал, это означает, что в заземленном проводе этого конкретного объекта есть обрыв. Но если вы все еще видите, что передатчик издает звуковой сигнал, значит, есть другой участок, где есть разрыв. Просто проверяйте один за другим, и вы найдете его на этапе.

Последние слова

Так следует проверять и обнаруживать обрывы проводов активного электроизгороди .Процесс требует некоторых основных идей, но наверняка займет некоторое время. Сохраняйте спокойствие и узнайте точный результат!

electric — Как я могу найти и устранить разрыв цепи?

Электроэнергия обычно передается в дом от трансформатора либо через опору питания, либо по земле в коробке трансформатора. Энергетическая компания подключила два черных провода и заземление, чтобы подать на ваш счетчик 240 вольт. Затем провода идут от счетчика в ваш дом. Два черных провода подключаются к главному выключателю, который может работать от 100 до 400 ампер.Это, в свою очередь, нагревает шину панели. Если у вас есть один выключатель, он обеспечивает электричество 120 вольт по всей цепи. Если их два вместе или выключатель, занимающий 2 положения, то это двухполюсный выключатель 240В. В этом вопросе мы сосредоточимся на одиночном выключателе с прикрепленным к нему черным проводом. Два провода: горячий (обычно черный в США) и нейтральный (белый в США). Неработающая розетка может быть вызвана отключением одного из них (или обоих).

Обычно для диагностики используются вольтметр и бесконтактный тестер напряжения (рассчитанный на соответствующее напряжение, обычно 120 или 240 В в зависимости от страны).

Наиболее вероятная причина — плохое соединение. Современный электрический кодекс требует, чтобы все соединения были в доступных местах внутри какой-то электрической коробки, поэтому вы сможете найти их все. Вероятно, что плохое соединение — это провод с «заколоченным сзади» проводом, когда провод вставляется в заднюю часть розетки, а слабая пружина удерживает его. Отводы с обратной проводкой, в которых болт удерживает провод хороший и подсказанный.

Предполагая, что в вашей розетке есть заземление, измерьте напряжение между землей и двумя другими контактами.Если земля-> горячее составляет 120/240 В +/- 10%, то горячее — это «хорошо». Если нейтраль-> земля очень близка к нулю вольт, то нейтраль «хорошая». Это позволит вам сосредоточить усилия по проверке. Вы также можете использовать бесконтактный тестер напряжения для проверки горячего. Если он говорит, что горячий горячий, ваша проблема с нейтральным, но если он говорит, что горячий горячий, то вы действительно не сможете определить, является ли нейтральный также проблемой.

Отключите вашу цепь с помощью прерывателя, убедитесь, что питание отключено в розетках, на которые вы будете смотреть, демонтируйте неисправную розетку и соседние устройства и проверьте соединения.Убедитесь, что нет обгоревшего пластика, замените розетки, если они больше не держат вилки, и проверьте соединения. Что касается проволочных гаек, попробуйте вытащить провода из гайки и снова подсоединить их, если они выдергиваются. Измените соединения заднего упора на боковой / задний провод для большей прочности. Затяните все ослабленные болты, удерживающие провода.

Если проблема не в соединении, то проблема должна быть в проводе или, возможно, в розетке, о которой идет речь. Вытащите неисправную розетку, снова включите цепь и с помощью вольтметра проверьте, правильно ли поданы провода, идущие к розетке (убедитесь, что нейтральное-> горячее напряжение соответствует ожидаемому).Если это показывает, что провод плохой, вам, вероятно, придется протянуть новый провод через стену (и удалить старый сломанный провод).

Помните, что работа с цепями под напряжением опасна, и выключите цепь, прежде чем вносить в нее какие-либо изменения или действия, при которых вы можете коснуться проводов или замкнуть их вместе.

Как найти обрыв провода в стене, Простой поиск видео

Бытовые электроприборы, которыми пользуются все и даже те, кто находится далеко от электричества.И когда в доме внезапно гаснет свет, он начинает чувствовать, что жизнь остановилась, лишая привычных условий существования. Именно поэтому в этих ситуациях каждому из нас полезно знать, как найти шнур питания в стене, тем более, что для этого не обязательно пользоваться услугами электрика. Даже если в доме нет специального прибора для определения разводки в стене, существуют методы, позволяющие обойтись без каких-либо приспособлений.

Чаще всего для самоопределения проводки приходится прибегать к следующим случаям:

  1. При установке выключателя света или розетки, чтобы просверлить или забить стену гвоздями, не бойтесь удара током.
  2. В случае короткого замыкания, представляющего опасность, так как это может вызвать пожар, но, следовательно, мы должны быстро найти, где произошел обрыв провода.
  3. При ремонте или перепланировке квартира. При сносе или возведении стен и изменении расположения дверного проема. В этом случае желательно знать, как найти проводку в стене устройства без этого, что предотвратит повреждение электрического кабеля.
  4. При заселении в купленную квартиру.Определить расположение существующих электрических коммуникаций, если нет документов с планами их размещения.

для размещения поискового устройства

Самым простым таким устройством является индикатор-отвертка. У многих он есть дома, а если нет — можно позаимствовать у соседей. Пока индикатор довольно недорогой, но он очень слабый. Определите точное расположение проводов, даже при удачном их обнаружении не удается, индикатор указывает на опасную зону в 30 см.Не получится с помощью дисплея найти отвертку с проводом, не находящуюся в напряжении.

Оповещатель Е-121 по прозвищу «Дятел» широко используется многими электриками. С ним настолько легко обращаться, что с ним может справиться даже абсолютный непрофессионал. Однако этот прибор может определять не только расположение проводов, но и то, где был прорыв. Глубина его действия доходит до 7 см. Этого достаточно для обнаружения импульсного проводника для гипсовой обшивки. По соотношению цена-качество «дятел» можно назвать лучшим бытовым прибором для поиска скрытой проводки.

Индикатор MS, Китай выпускается во многих модификациях, но наиболее популярны модели MS-18. Особенность китайского проволочного извещателя — высокая чувствительность ко всем металлам, поэтому он одинаково чутко реагирует и на электрический проводник, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчились найти разницу в силе сигнала. Выбирая любую модель сигнализации MS, стоит учесть, что фольгированный кабель на них не среагирует. Среди них электрические тестеры не пользуются популярностью, и для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Поисково-спасательное оборудование, электорпроводки профессиональные

В продаже можно найти тестер GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440 производства европейских производителей. Их обычно используют для обнаружения, скрытые под финишным анализом его состояния и профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактностью и красивым исполнением. Принцип работы примерно такой же, но стоимость довольно высока, особенно если покупать одноразовые.

Таблица тарифов на воду для адресных устройств

Старинные устаревшие способы нахождения проводов в стене

Высокая цена специальных устройств — одна из причин, по которой разнорабочий интересуется, как найти провод в стене без устройства, и часто предпочитает старые. вылеплены неоднократно проверенные практики для решения этой проблемы. Ведь в старину при обнаружении проводки в стене обходились без инструментов, нахождение питания под штукатуркой и обоями безопасными методами.

таких методов, позволяет найти скрытую проводку в стене без специального оборудования. Их несколько, и каждый из них может обеспечить разную степень точности.

  1. Визуальное определение места трассировки. Этот способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые снимают при ремонте. Это позволяет легко найти штробы, в которых обычно проложены провода. Поскольку штробление нарушает целостность поверхности, и даже после прекращения работы место, где оно было проведено, остается видимым.Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально найти сетевой шнур в стене не представляется возможным.
  2. С радиоприемником, или. Этим методом мастера советуют любителям, интересующимся, как определить, где в стене проложена проводка. И подойдет самый обычный для этой цели, настроенный на среднечастотный приемник. Под приятную музыку надо ехать по стене, дай знать, когда потрескать.
  3. Микрофон, подключенный к магнитоле, может быть альтернативой приемнику.С ним следует обращаться, как по радио, так и по внешнему виду, и по средствам обнаружения шума.

Следует помнить, что с помощью радио или микрофона можно определить проводку, находящуюся в стене, с точностью до 15-20 см. Поэтому при использовании этих устройств лучше сделать небольшое углубление, чтобы избежать поражения электрическим током и такая подстраховка не лишняя.

Попробуем выполнить логику

Если электромонтаж проводился квалифицированным электриком, все проводники в ограждающей их полости проходят параллельно потолку и перпендикулярно полу, а все повороты выполнены вправо угол.

Схема поиска смыва в квартире

Исходя из этого, можно предположить следующее:

  1. От розетки или выключателя провод строго поднимается дальше под потолком, поворачивает в сторону распределительной коробки, следовательно, в этом месте забивать гвоздь не нужно.
  2. Линию
  3. обычно натягивают с отступом 10-15 см от потолка и 10 см от плинтуса.
  4. Его можно визуально представить в виде заранее созданной схемы электропроводки и зарисовать ее на бумаге.

Следует иметь в виду, что безопасным такое наглядное представление назвать нельзя. Схему разводки нужно проверять хотя бы по радио, а лучше — специальными приборами.

Причины обрыва проводки

Обрыв электропроводки может произойти в любой момент, тем более что чаще это происходит, когда электрические проводники находятся под напряжением. Причиной повреждения кабеля может быть некачественный товар, неправильная разводка и многое другое. В том месте, где есть травма, может закончиться постоянно нагретая проволока и при повышении напряжения.Кроме того, обрыв кабеля может произойти из-за внешнего механического воздействия на него, забивания или сверления отверстий. При обрыве кабеля и перегрузке сети.

Как найти обрыв провода в стене

Если раньше прибор допускал только обнаруженные провода или металлические предметы, то современные электронные устройства помогают выявить скрытый обрыв провода. Например, бесконтактным индикатором промывки можно найти место разрыва фазного проводника. Индикатор нужно двигать по проводнику, и в точке обрыва он подаст сигнал.Вообще при определении обрыва проводки зуммер прекращает работу.

Если у вас есть представление, как узнать, где находится проводка в стене, вы можете выбрать подходящий вариант поиска исходя из своих возможностей.

Видео детекторов и методов поиска скрытой проводки





Как спрятать телевизионные провода и шнуры

То, как мы относимся к телевизионным кабелям, немного похоже на то, как мы привыкли относиться к выпускным шаперонам — мы знаем, что они должны торчать, но мы действительно предпочли бы не видеть их.К счастью, когда дело доходит до маскировки кабеля, у нас действительно есть выбор.

Есть много способов спрятать телевизионные провода, не вспотев и не сломав банк, и кто может лучше дать подсказки, чем наши штатные техники? Наши опытные профессионалы взвесили свои рекомендуемые способы привести в порядок даже самый жилой развлекательный центр, и теперь мы с трудом можем скрыть наше волнение, чтобы поделиться ими с вами. Читайте наши любимые советы.

Как спрятать телевизионные провода за стеной

Если у вас есть немного времени и несколько обычных бытовых инструментов, то вы можете спрятать телевизионные шнуры за обшивкой стен, сделав отверстие в стене и продев в него шнуры.Это отличный метод скрытия проводов после монтажа телевизора, если у вас гипсокартон, так как простые в установке кабельные пластины можно приобрести менее чем за 10 долларов, чтобы придать установке красивый законченный вид.

Примечание. Если ваша стена сделана из более прочного материала, чем гипсокартон, если вы арендуете или у вас нет инструментов, проконсультируйтесь со специалистом по вопросу скрытия кабеля в стене.

Что вам понадобится:

Поиск шпильки
Универсальный нож
Утопленные кабельные пластины, для покупки в хозяйственном магазине или в Интернете
Отвертка или дрель
Карандаш

  1. Мы сделаем прорезь позади телевизора, чтобы сам телевизор помогал скрыть, где шнуры уходят в стену.Возьмите карандаш и шаблон, который идет в комплекте с кабельной пластиной, выровняйте его на уровне телевизора и отметьте , где вы будете делать надрезы .
  2. Если у вас выдвижное крепление для телевизора, потяните телевизор вперед, чтобы можно было получить доступ к стене , в противном случае снимите телевизор с крепления, прежде чем продолжить.
  3. Перед тем, как прорезать стену, используйте прибор для поиска стоек, чтобы убедиться, что внутри стены, где вы собираетесь разрезать, нет шипов, электричества или водопровода.
  4. С помощью универсального ножа прорежьте линии вдоль шаблона, которые вы нарисовали, чтобы проделать отверстие в гипсокартоне, сначала слегка, а затем углубляясь в гипсокартон на последующих проходах, пока не прорежете полностью.
  5. Поместите верхнюю кабельную пластину в стену так, чтобы внутренний изгиб был направлен вниз, чтобы легко пропустить провода. Установите его, затянув винты отверткой . Пластина имеет пластиковые рычаги, которые выдвигают и фиксируют пластину к стене изнутри, когда вы затягиваете винты.
  6. Вырежьте нижнюю коробку, как вы делали верхнюю, но перед установкой кабельной пластины, пропустите провода телевизора через отверстие и выведите их из него. Затем пропустите их через кабельную пластину, приложите пластину к стене и закрутите ее.

Организация шнуров с помощью кабельных зажимов

Изображение предоставлено Walmart

Действительно простой и неинвазивный способ скрыть кабели — это проложить их вдоль задней части развлекательного центра. Это очень просто сделать с помощью этих самоклеящихся зажимов для кабелей, которые можно провести вдоль задней части подставки для телевизора или другой мебели, чтобы кабели были незаметно спрятаны на всю вечность.

Скрыть телевизионные провода и кабели с помощью маскирующего средства для наружного монтажа

Изображение предоставлено Walmart

Еще один отличный способ скрыть шнуры — использовать маскирующее средство для проводов для настенного крепления телевизора. Провода скрыты под пластиковым желобом, который можно прикрепить к стене с помощью клея или ввинчивающихся анкеров. Просто проведите проводом по дорожке качения, защелкните пластиковую крышку на месте, и ваши шнуры останутся вне поля зрения и внимания. Чтобы еще больше усилить слияние, вы можете покрасить проволочный консилер, который обычно бывает нейтральных цветов, в тон вашей стене.

Puls предлагает монтаж телевизора, скрытие кабеля и многое другое.

Мы не только можем установить ваш телевизор, но также предлагаем полный спектр услуг по индивидуальной установке, включая скрытие шнура, настройку устройства, настройку звука, удлинение кабеля и подключение устройств. Независимо от того, есть ли у вас Apple TV, Roku, кабельная приставка или игровая приставка, наши специалисты помогут вам.

Поиск обрыва скрытой проводки: Как найти и устранить обрыв провода в стене: обзор способов

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
