Прокладка кабеля в земле: основные принципы и требования ПУЭ

Содержание:
Прокладка кабелей в земле: какой кабель лучше использовать
Прокладка электрокабеля подземным способом: требования ПУЭ

Согласитесь, красивые декоративные парковые светильники смотрятся не очень привлекательно, если электропитание к ним подведено по воздуху – кроме того, воздушные линии электропередач будут создавать немало проблем в процессе эксплуатации участка. Выход один – копать траншеи и прокладывать кабель в грунте. Как это делается? Именно этим вопросом мы и займемся в данной статье. Вместе с сайтом stroisovety.org мы подробно изучим вопрос, как выполняется прокладка кабелей в земле?

Технология прокладки кабеля фото

Прокладка кабелей в земле: какой кабель лучше использовать

Большинство электриков утверждают, что прокладка кабеля в траншее должна осуществляться с использованием специального материала, в том числе и самого провода – так говорят не только они, но и так называемые ПУЭ (правила устройства электроустановок). Спорить с этими правилами бесполезно и нарушать их предписание будет неправильно. НО! Существует и обратная сторона медали, которую написанные в прошлом столетии правила не учитывают. Все это понимают, но спорить с ними не пытаются – окажется себе дороже, поэтому лучше немного перестраховаться. Так что же утверждают данные правила? Какой кабель предписывают использовать при устройстве подземной электропроводки?

В ПУЭ на этот счет имеется однозначный ответ.

Согласитесь, для обычного человека это слишком запутанная формулировка, из которой можно понять только то, что кабели должны быть специальными. В общем, если говорить простым языком, то они должны иметь серьезную защиту от воды и не менее качественную защиту от механических повреждений. Кроме того, они должны быть очень прочными на разрыв, чтобы с успехом противостоять подвижкам грунта. В большинстве случаев, по утверждению того же ПУЭ, под эту категорию попадает кабельно-проводниковая продукция с маркировкой ВББШв и АВББШв.

Теперь просто откроем спецификацию на любой современный провод и прочитаем, что там написано – к примеру, ВВГ или тот же ПВС, да и ШВВП тоже. Их характеристики в полной мере подходят для прокладки подземным способом – они влагозащищены на все 98%, как и предписываемые провода, они довольно прочные на разрыв. Единственное, чего у них нет, это бронезащиты – но, извините меня, о какой бронезащите может идти речь при монтаже осветительной проводки в саду?

В общем, ситуации бывают разные, а те же ПУЭ просто имеют в виду прокладку силового кабеля – практика показывает, что для обустройства приусадебного участка, в принципе, подойдет любой кабель подходящего сечения. Другое дело – правильность его прокладки.Об этом поговорим дальше.

Прокладка электрического кабеля

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

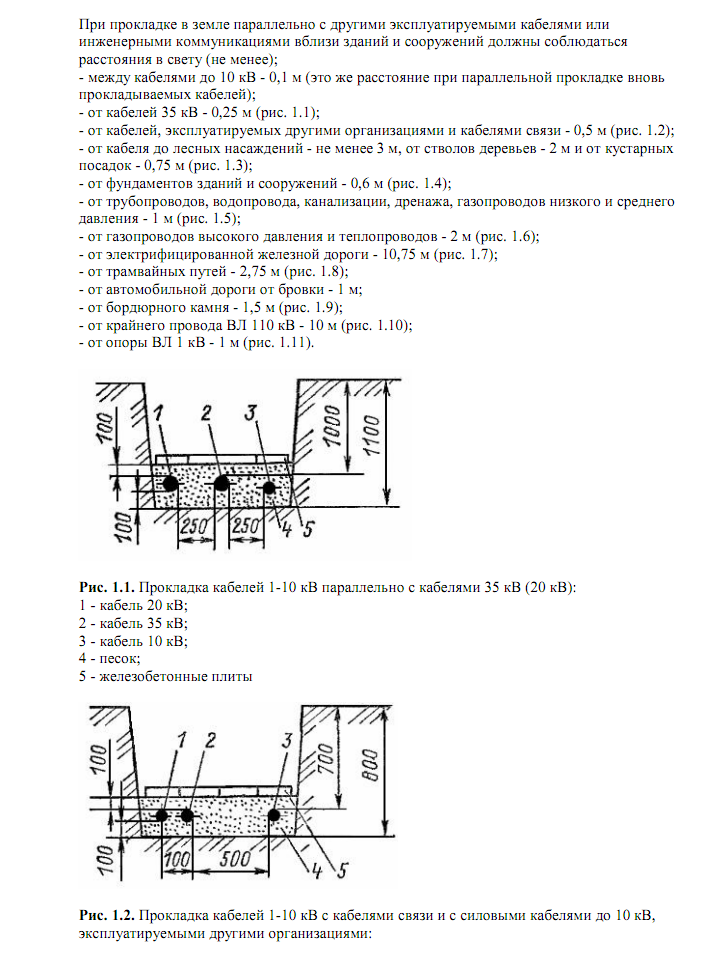

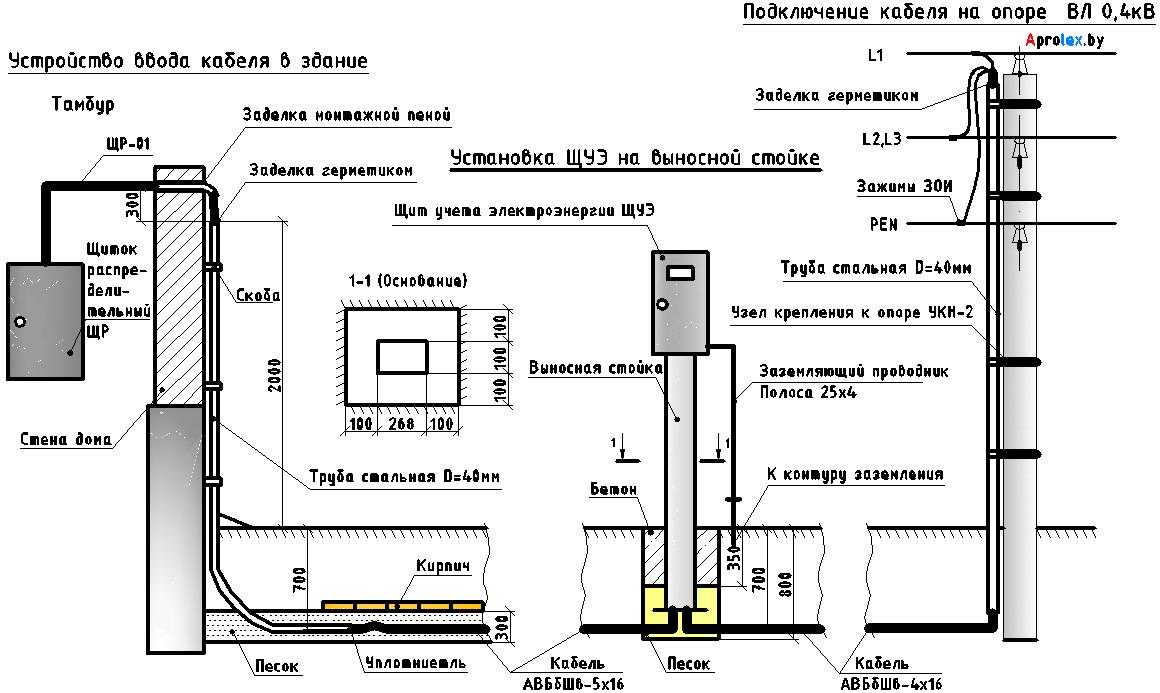

   Прокладка кабеля в земле схема

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

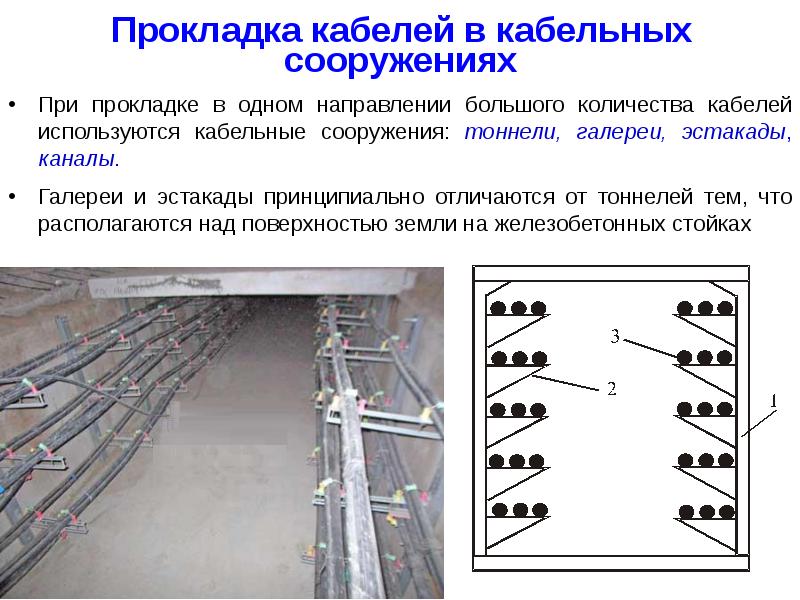

   Прокладка силового кабеля фото

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо.

Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

монтаж, трубы, особенности и условия

Прокладка силового кабеля в земле это не самый сложный процесс, который вполне можно сделать самостоятельно. Нужно лишь знать и следовать нормам, которые были придуманы далеко не просто так, а также соблюдать правила. Разумеется, с учетом конкретных условий эксплуатации, так как прокладка кабеля в земле в северных и южных регионах России это несколько разные вещи, которые требуют разного подхода. В этой статье мы подробно разберем все нюансы прокладки кабеля в земле и расскажем о самых распространенных ошибках, которые точно не стоит повторять.

А зачем вообще кабель нужно прокладывать под землей, особенно если речь идет про свой участок? Ведь монтаж по воздуху значительно проще и быстрее. На самом деле, причин существует сразу несколько. Во-первых, так просто надежнее, такой кабель уже не украдут, не повредят и т.

д. Во-вторых, это не будет портить внешний вид. В-третьих, он не пострадает от сильного ветра или налипших снега со льдом. И мы даже не говорим о случаях, когда это целесообразно по совсем другим причинам, например, на крупных предприятиях, где могут быть совсем иные требования.

Какие кабели можно прокладывать в земле?

Все кабели, которые можно использовать для прокладки в земле, можно разделить на две группы. Особые типы, которые имеют защиту, а также любые другие, но с применением дополнительной защиты. То есть, можно использовать практически любые кабели или провода (за некоторыми исключениями), но с некоторыми придется использовать дополнительную защиту, о чем мы расскажем ниже. Тем не менее, если кабель изначально не предназначен для прокладки в земле, то не стоит его использовать для этой цели.

Например, обычные провода или кабели, которые в основном используются для домашней проводки нельзя прокладывать в земле без защиты. И здесь возникает экономический вопрос: что будет дороже? Сразу купить защищенный кабель, который предназначен для прокладки в земле или же использовать тот, что уже есть в наличии (или купить, он все равно будет дешевле), но при этом потратиться на защиту?

Рекомендуется (это говориться и в ГОСТе) использовать кабеля, которые имеют бронирование и гидроизоляционный слой. Например, это могут быть АВБбШв, ПвБШв, ВБбШв, ААшп, АСШл и другие. Разновидностей подобных кабелей много и их можно использовать в земле с обычными параметрами. Под «обычными параметрами» прежде всего понимают уровень кислотности, а если он высок, то нужно брать кабеля с алюминиевой оболочкой или свинцовой броней, например, ААБл или АСПл. Уровень кислотности замерить не слишком сложно, мы даже писали об этом, но здесь напомним, что такое часто встречается на болотистых почвах, солончаках.

Впрочем, тут все зависит от задач. Иногда используют обычные NYM, ВВГ и другие распространенные и недорогие типы. Например, тогда, когда нужно провести свет в сарай. Очевидно, что для этой цели нет большого смысла покупать дорогой кабель. Но стоит заметить, что обычные типы без дополнительной защиты будут служить не слишком долго, поэтому их использование можно признать ошибкой. В любом случае, прокладка кабеля в земле требует определенных подготовительных мероприятий, то есть, усилий и времени. И с этой точки зрения лучше не экономить, а сразу купить такой кабель, который будет служить долго. А лучше всего защитить кабель с помощью трубы, о чем мы расскажем в следующем разделе нашей статьи.

Трубы для прокладки кабеля

Если лет 20 назад трубы использовали только тогда, когда нужно было защитить кабеля или провода от внешний воздействий, то сейчас их используют гораздо чаще. И не только при прокладке в земле, но и в домах и других помещениях (правда, там чаще всего используют кабель-каналы, о которых мы также рассказывали). Выше мы писали, что кабель можно проложить и без защиты, но лучше не нужно. Самый простой способ защиты это труба для кабеля. Их существует несколько видов, но здесь мы расскажем только о тех, которые реально можно применить в нашем случае. К примеру, стальные или асбестоцементные трубы для данных целей не используются по разным причинам, поэтому про них говорить смысла нет.

Самым популярным решением является труба ПНД (полиэтилен низкого давления).

Также обычно выбирают гофрированные, которые имеют армирующую сетку, обладают упругостью, долговечны и надежно защитят ваши кабеля или провода, существенно продлив срок их службы. Также могут использовать трубы из полипропилена, поливинилхлорида, но тут на самом деле можно не думать и остановить свой выбор на гофрированных ПНД. Ну а выбор конкретной трубы будет зависеть от характеристик электролинии, например, двухстенные трубы допускают протяжку силовых линий напряжением до тысячи вольт.

Ниже мы расскажем о том, как правильно делать прокладку кабеля в земле и там будут некоторые этапы, которые при использовании трубы будут попросту не нужны. На самом деле, есть смысл использовать трубы даже тогда, когда кабель нужно протянуть всего на несколько метров, что часто и бывает в условиях дачного участка. Стоить такая труба будет копейки, зато вам не придется откапывать кабель и искать место повреждения через несколько лет.

Диаметр трубы должен быть таким, чтобы кабель занимал не больше чем сорок процентов от объема. Если говорить о типе гофры, то для силовых кабелей на 0,4 кВ используют трубы черного или красного цвета, а вот для слаботочки можно брать синюю трубу. Но в целом, тут есть разные варианты (еще и в зависимости от типа трубы), поэтому стоит смотреть конкретные спецификации. В рамках одной статьи разобрать все случаи попросту невозможно.

Как проложить кабель в земле

Итак, мы определились с типами кабелей, которые можно прокладывать в земле, а также с тем, что трубы лучше использовать всегда. А теперь поговорим о том, как именно проложить кабель в земле и каких ошибок стоит избегать. И в первую очередь мы разберемся с тем, что нельзя делать, а именно:

• Траншею под кабель нельзя копать вдоль фундамента дома или другой постройки, должно быть расстояние не менее полуметра;

• Не стоит забывать про отступы от растений, особенно это касается деревьев с их корневой системой;

• Насчет глубины траншеи есть разные мнение, от 50 сантиметров до метра и больше. Полметра – это очень мало, глубина должна быть не менее 90 сантиметров. Да, мы понимаем, что такую траншею копать сложнее, но если сделать ее неглубокой, то смысл в прокладке кабеля под землей просто пропадет. А в холодных регионах, где могут быть сильные морозы, ее делают еще глубже;

• Перед тем, как закапывать трубу с кабелем, обязательно проверьте работоспособность линии.

Сам же процесс прокладки кабеля в земле пошагово будет выглядеть следующим образом. Отметим, что здесь мы рассматриваем прокладку обычных кабелей на дачной участке, где чаще всего используются на 220 или 380, для промышленных изделий с совсем другим напряжением будут иные требования. Про них мы рассказывать не будем, так как профессионалы и так это знает, а обычному потребителю эти знания и не нужны.

• Первым делом выкапывают траншею с условиями, про которые мы рассказали выше (глубина, расстояние от растений и фундамента). Ее дно должно быть ровное, не должно быть никакого мусора и уж тем более предметов с острыми краями;

• Если кабель укладывается без трубы, то дно траншеи обязательно нужно засыпать слоем песка. Можно использовать самый дешевый, но его нужно обязательно просеять, чтобы в нем не было крупных фрагментов, которые могут повредить кабелю. Песок нужно тщательно утрамбовать. В принципе, песок можно использовать даже при прокладке кабеля в трубе, так как он препятствует просадке грунта, которая может стать проблемой;

• Когда траншея готова, нужно проверить кабель. В идеале, специальными приборами, вроде мегомметра или иных тестеров. Если их нет, то, как минимум стоит посмотреть на состояние внешней оболочки. Ее целостность не должна быть нарушена. Закапывая кабель на года, пренебрегать действиями, которые занимают минуты точно не стоит;

• Если кабель используется без трубы, то его обязательно укладывают змейкой, но без фанатизма, больших изгибов быть не должно, достаточно угла в 10-15 градусов, не больше, а можно и меньше, так как по СНиП 3. 05.06.85 указывается запас в два процента. Такой запас компенсирует возможные смещения почвы, зданий, деформации из-за перепадов температуры и т.д. На самом деле, это одно из важнейших условий для долговечности;

• Если кабель укладывается в трубе, то все равно должен быть запас, все те же два процента минимум. Протянуть кабель в короткой трубе не составит никаких проблем, а про протяжку в длинной можно прочитать в нашей статье;

• В том случае, если не все твердые предметы удалось убрать, если нет возможности проложить на необходимом расстоянии от деревьев, если прокладывать нужно под дорогой или даже обычной садовой дорожкой, то необходимы футляры. Они точно нужны при использовании гофрированной трубы и они обеспечат дополнительную защиту в этих местах;

• Не обязательно, но очень полезно (поверьте!). Перед тем, как закопать траншею, сделайте ее план. Проще всего замерить расстояния до объектов, которые точно останутся (деревья, здания и т.д.). В том случае, если в будущем придется откапывать кабель, этот план очень пригодится;

• Когда все готово, можно засыпать кабель песком (слой 8-10 сантиметров). После этого засыпают 15-20 сантиметров грунта и утрамбовывают его. Сильно трамбовать не нужно, достаточно притоптать;

• После этого протягивают над кабелем сигнальную ленту. На это многие «забивают», но лучше не экономить копейки, ведь далеко не факт, что в будущем копать здесь будете именно вы. Вполне возможно, что это будет человек, который ничего про кабель не знает;

• Теперь траншею можно засыпать полностью.

Конечно, мы рассмотрели не все моменты и нюансы в прокладке кабеля под землей, но повторимся, статью мы писали для тех, кто будет делать это самостоятельно на своем участке, а не для высоковольтных линий, где совсем иные требования и спецификации. Но в заключение стоит проговорить еще некоторые моменты, которые могут иметь принципиальное значение.

Если кабелей несколько, то для каждого должна быть своя гофротруба. Впрочем, такая необходимость на участке возникает довольно редко. Также между ними должно быть расстояние не меньше 10 сантиметров. Насчет протяжки кабеля, хотя выше мы и давали ссылку на нашу статью по этой теме, но раз уж мы рекомендуем использовать трубы, то можно купить гофру с зондом. Особенно в том случае, если кабель длинный. С зондом протянуть его можно очень быстро и без малейших затруднений, а стоит такая гофра лишь немного дороже.

Кстати, использование для труб различных муфт и переходников не рекомендуется. Поэтому лучше и использовать гофру, которую можно просто проложить по всей длине, в отличие от некоторых других типов. А все дело в том, что муфты будут слабыми местами, которые могут нарушить герметичность. И это сильно скажется на сроке службы кабеля или провода. Да, можно их сделать очень качественно, что вопросов с герметичностью не будет, но если есть выбор, то лучше избегать их использования.

Как видите, ничего сложного в прокладке кабеля под землей нет. Здесь главное соблюдать несколько основных правил и это поможет избежать большинства проблем, а сам кабель будет служить вам очень долго.

Что нужно знать о прокладке подземного электрического кабеля

Проведение электроэнергии к гаражу или садовому пруду? Узнайте о кодовых требованиях, вариантах глубины траншеи, материале кабелепровода и типах электрических проводов.

КУРГУ128/GETTY IMAGES

Да, вы можете провести электропроводку во дворе

Электрификация отдельного гаража, сарая для инструментов или садового пруда — это проект «сделай сам», с которым домовладельцы могут справиться самостоятельно. Вам просто нужна правильная информация и руководство.

Национальный электротехнический кодекс содержит основные положения о допустимых методах и материалах электропроводки, требуемой глубине прокладки проводки и других соображениях безопасности, чтобы обеспечить безопасность и надежность подземной проводки в течение многих лет.

Существует четыре распространенных варианта прокладки подземной электропроводки через ваш двор. Ваш выбор в первую очередь зависит от типа вашей почвы.

Если он гранулирован и его легко копать, вы можете сэкономить деньги на электроматериалах, копая глубоко; вам может не потребоваться установка металлического или пластикового кабелепровода для защиты скрытой проводки от физического повреждения. С другой стороны, если почва каменистая или тяжелая глина, или вы столкнулись с большим количеством корней деревьев, вы можете свести копание к минимуму и защитить скрытую проводку в металлическом или пластиковом кабелепроводе.

Более того, ручные траншеекопатели, способные копать землю на глубину до 24 дюймов, легко можно взять напрокат во многих хозяйственных магазинах, хозяйственных центрах и пунктах проката оборудования. Вы можете арендовать траншеекопатель на полдня менее чем за 100 долларов и около 150 долларов за полный день. Еще одним вариантом является аренда мотоблока.

Семейный мастер на все руки

Четыре варианта глубины заложения подземной проводки

Решите, сколько копать вы готовы сделать и насколько глубокой будет ваша траншея. Это помогает определить тип проводки и метод, который вы будете использовать. Подземный кабель и провод могут быть установлены на разной глубине, в зависимости от типа трубопровода, провода или кабеля.

Шесть дюймов

Установите электрический кабелепровод из оцинкованного жесткого металла с отдельными изолированными проводами глубиной шесть дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двенадцать дюймов

Установите заглубленный кабель типа UF с защитой GFCI глубиной 12 дюймов.

• Защита GFCI — это компромисс, который обеспечивает повышенную электрическую безопасность при одновременном снижении потребности в более глубокой траншеи.

Восемнадцать дюймов

Установите трубу из ПВХ с отдельными изолированными проводами глубиной 18 дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двадцать четыре дюйма

Установите кабель типа UF для всего участка глубиной 24 дюйма.

• Это еще один компромисс между глубиной и физической защитой.
• Поскольку непосредственно проложенный кабель находится на дне траншеи без кабелепровода или защиты GFCI, он должен быть проложен глубже в землю.

Подробнее о каждом варианте читайте далее.

Спасибо за вашего помощника / Getty Images

Получите разрешение на электроснабжение и позвоните по номеру 811

Прежде чем мы углубимся в подробности, напоминаем вам о необходимости соблюдать следующие основные меры предосторожности при прокладке подземного кабеля: необходимы для вашего проекта.

Инспектор по электрике проверит глубину траншеи и проверит проводку до того, как она будет скрыта.

Несколько долларов, которые вы тратите на оплату инспекции, легко компенсируются тем, что профессионал одобряет вашу работу и следит за ее безопасностью.

Вопреки представлению о том, что разрешения на строительство автоматически увеличивают налоги на недвижимость, полный отчет о разрешениях и проверках в городском управлении поможет облегчить сделку, если вы продадите свой дом.

Если к прибытию инспектора ваша проводка подключена и находится под напряжением, они могут одновременно провести окончательную проверку, что сэкономит им еще одну поездку.

В США позвоните по номеру 811 или посетите сайт www.call811.com, чтобы отметить ваши коммунальные услуги. В Канаде посетите www.clickbeforeyoudig.com. Это предотвращает повреждение коммунальной инфраструктуры (электричество, газ, вода, кабельное телевидение, телефон, оптоволокно и т. д.), что может оставить ваш район без коммунальных услуг на несколько часов или дней и подвергнуть вас судебному преследованию.

Примечание. Если вам необходимо оставить траншею открытой на длительное время, установите вокруг нее баррикады, чтобы она не представляла опасности для людей и домашних животных.

семейный мастер на все руки

Шестидюймовый вариант

Если у вас каменистая или тяжелая глинистая почва или корни деревьев затрудняют копание, или вам нужно протянуть провод только на короткое расстояние, воспользуйтесь этим маршрутом. Это сводит к минимуму копание и обеспечивает превосходную защиту скрытой проводки.

• Установите жесткий металлический кабелепровод из оцинкованного металла с отдельными изолированными проводами, протянутыми внутрь завершенного участка кабелепровода.

Профессиональный совет: Провода должны быть рассчитаны на использование во влажной среде. Ищите букву «W», выдавленную в маркировке на проводе, т. е. THWN-2.

• Этот метод работает для ответвленных цепей любого размера, от 15 до 60 ампер и даже больше.
• Недостатком является стоимость. Десять футов 1/2-дюймового оцинкованного жесткого металлического канала стоят около 37 долларов, и вам нужно купить катушки с изолированными медными проводами, которые протягиваются в канал.

семейный мастер на все руки

12-дюймовый вариант

Часто лучший выбор для небольших электротехнических проектов на заднем дворе. Его глубина всего один фут, и вам не нужно прокладывать кабель в дорогой металлической трубе.

Установите кабель типа UF-B, проложенный непосредственно под землей, при условии, что ответвленная цепь:

1. Обеспечена защитой от замыкания на землю (GFCI) перед входом в землю;
2. Ограничено до 120 вольт;
3. Защищен автоматическим выключателем или предохранителем номиналом не более 20 ампер.

Не забывайте, что вам необходимо установить кабелепровод для защиты кабеля от физического повреждения в месте его перехода из надземного пространства в подземное.

семейный мастер на все руки

Вариант с диагональю 18 дюймов

Этот метод позволяет подключить ответвленную цепь практически любого размера, поэтому он подходит для подачи электроэнергии к различным проектам на заднем дворе или отдельно стоящим зданиям. Это также позволяет вам добавить больше проводов позже.

Если вы решите в будущем установить петлю выключателя для управления освещением сарая изнутри вашего дома, вы можете легко протянуть пару дополнительных проводов в кабелепровод из ПВХ.

• Аналогично шестидюймовому варианту, проложите отдельные изолированные провода типа THWN-2 внутри кабелепровода из ПВХ после завершения монтажа кабелепровода.
• Еще одно преимущество этого варианта: снижение стоимости. Десять футов трубы из ПВХ диаметром 1/2 дюйма стоят всего около 10 долларов.

семейный мастер на все руки

24-дюймовый вариант

Установка кабеля типа UF-B для прокладки в грунте

• Имейте в виду, что требуется защита от физического повреждения с помощью кабелепровода из ПВХ сортамента 80, где кабель переходит из верхнего уровня в не менее 18 дюймов ниже конечного уровня. .
• Чтобы закопать кабель на 24 дюйма, нужно больше копать. Таким образом, этот метод имеет смысл только в том случае, если у вас есть зернистая почва, которую легко копать, или вы арендуете траншеекопатель.

Первоначально опубликовано: 28 сентября 2022 г.

John Williamson

John Williamson работает в электротехнической промышленности Миннесоты более 45 лет в качестве электрика, инспектора, инструктора и администратора. Джон является лицензированным главным электриком и сертифицированным строительным служащим. Джон проработал в сфере строительных норм, лицензирования и инспекции более 33 лет, из них более 27 лет в штате Миннесота. В течение последних 30 лет Джон также консультирует по электротехническим нормам и пишет статьи для различных издателей книг и журналов. Джон вышел на пенсию из Министерства труда и промышленности Миннесоты, где он был главным инспектором по электротехнике.

Как установить подземный электрический кабелепровод до кода

Проверьте местные требования, прежде чем начать копать

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

омега77 / Getty Images

Распространение электроснабжения на отдельный гараж или другую надворную постройку не сильно отличается от добавления цепи внутри дома, за одним важным исключением — прокладка подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то прокладка цепи в отдельно стоящей хозяйственной постройке — это то, что вы можете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на панели главного автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа на главной сервисной панели может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который сделает окончательные подключения на сервисном щите и подключит розетки и светильники в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом в гараж или надворную постройку. Предоставляя собственный капитал, вы ограничите расходы на эту часть проекта стоимостью материалов.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Каждый метод будет определять, насколько глубоко закопать кабель. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными органами Кодекса, поэтому всегда обращайтесь в местное управление строительной инспекции, чтобы узнать, что рекомендуется в вашем сообществе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

• Прокладка кабеля UF (подземный фидер) непосредственно в землю . Это известно как прямое заглубление , и если вы это сделаете, кабель UF должен находиться не менее чем на 24 дюйма ниже поверхности земли, чтобы свести к минимуму вероятность прокола кабеля при обычном копании. Кроме того, вертикальные трассы, где кабель спускается в землю со стороны дома и выходит из-под земли со стороны хозяйственной постройки, должны быть размещены в жестком кабелепроводе, обычно из ПВХ. На дне траншеи к концам вертикального трубопровода крепится фитинг для зачистки, а кабель проходит через колена и поднимается в трубопровод с обеих сторон.
• Прокладка провода через жесткую оцинкованную металлическую трубу . В этом методе кабелепровод может иметь глубину 6 дюймов, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Провод THWN-2, например, является стандартным типом для прокладки в подземных кабелепроводах. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенный кабелепровод EMT для подземных применений.
• Прокладка провода через трубу из ПВХ сортамента 40. Здесь кабелепровод должен иметь глубину не менее 18 дюймов, и снова отдельные проводники внутри кабелепровода должны иметь степень водонепроницаемости «W», например THWN-2.

Прокладка кабеля UF через металлическую трубу или трубу из ПВХ. Хотя это обычно и не делается, допускается прокладка кабеля UF (но НЕ NM) через металлический или ПВХ-канал в подземных условиях. Но может быть трудно провести кабель через кабелепровод, если только кабелепровод не имеет диаметра не менее 3/4 дюйма. Большинство электриков предпочитают протягивать отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Совет

Знайте свои варианты, прежде чем копать. Если вы прокладываете кабель в районе, который вряд ли будет нарушен, использование прямого заглубления на глубину 24 дюйма может быть вашим лучшим методом. Если вы планируете протянуть провод через свой двор, где когда-нибудь могут начаться раскопки для другого проекта, закопайте провод в одном из каналов на рекомендованной выше глубине.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически можно просто расширить существующую электрическую сеть дома, проложив дополнительный кабель в гараж или другую надворную постройку, большинство требований местных норм потребует от вас прокладки одной или нескольких новых цепей. Вот стандартные рекомендации:

• Для питания потолочных светильников и одной или двух настенных розеток в гараже: установите одну 15- или 20-амперную цепь 120 В.
• Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
• Если вы будете использовать несколько инструментов или один или несколько инструментов на 240 вольт, установите в гараже дополнительную электрическую панель.

Продление существующей цепи на пристройку должно выполняться только в том случае, если существующая цепь уже обслуживает террасу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не превышают пропускную способность цепи. И убедитесь, что простое расширение цепи разрешено вашим местным Кодексом.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод из ПВХ сортамента 40 и протягиваем через него кабель UF или отдельные провода THWN. Процесс аналогичен прямому заглублению кабеля UF или при использовании жесткого металлического канала.

1. С помощью веревки или садового шланга проложите дорожку для прокладки электропроводки по земле от дома к гаражу. Самый короткий и прямой путь всегда лучше.
2. Используйте траншейную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине для вашего типа установки. Если вам нужно выкопать длинную траншею, вы можете рассмотреть возможность аренды траншейной машины для этой работы.
3. При необходимости пересечения тротуаров выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, вбив кусок жесткой трубы или трубопровода горизонтально. Затем пропустите трубопровод под тротуаром через отверстие, которое вы просверлили.
№
4. Уложите трубу в траншею, сварив стыки отдельных секций растворяющим клеем ПВХ. На каждом конце прикрепите фитинги для уборки, соединенные с вертикальными участками трубопровода, выходящими из траншеи.
5. Протяните рыболовную ленту через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля UF (или отдельных проводов THWN) к концу липкой ленты, затем осторожно протяните кабель обратно через кабелепровод. Помощник, подающий кабель с одного конца, когда вы натягиваете рыболовную ленту, значительно упрощает эту работу. Нанесение смазки для кабеля облегчит натяжение кабеля.
6. Оставьте достаточно кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
7. Прежде чем засыпать траншею, убедитесь, что инспектор «прошел» ее, если этого требует ваш местный кодекс. Инспектор проверит, что ваш кабелепровод заглублен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжение установки контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить подключение. Убедитесь, что все провода находятся внутри кабелепровода, когда они проходят через стены дома и гаража и внутрь помещения. После подключения розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главном сервисном щитке.
