Пленочный теплый пол. Принцип работы и преимущества плёночного пола
Принцип работы и преимущества плёночного пола
Инфракрасный плёночный тёплый пол состоит из графитовых нагревательных элементов, впаянных между слоями гибкой термоплёнки. Когда через них проходит электрический ток, пластины излучают инфракрасное тепло. Оно поглощается напольным покрытием, в результате пол становится комфортно тёплым.
Преимущества плёночного тёплого пола перед другими видами:
• Такой вид обогрева наиболее естественный для человека, он максимально похож на солнечное тепло.
• Не требуется предварительная черновая стяжка пола, не нужно заливать раствор поверх нагревательной плёнки. Это экономит время и средства.
• Можно монтировать в любое время, не обязательно устраивать капитальный ремонт.
• Подходит для установки на любой поверхности – не только на пол, но и на стены или даже потолок.
• Не ворует полезную площадь комнаты, так как практически не поднимает уровень пола.
• Благодаря щадящему нагреву подходит для любых типов напольного покрытия. Установив пленочный теплый пол под ламинат, можно не опасаться его деформации или возгорания.
• Может работать в качестве как основного, так и вспомогательного вида отопления.
• Подлежит демонтажу и переносу на другое место, при необходимости.
Из недостатков стоит упомянуть большое энергопотребление во время нагрева пола. Но благодаря тому, что разогреваются панели практически моментально, термостат быстро отключает систему, что экономит электроэнергию.
Особенности монтажа и распространённые ошибки
Как уже упоминалось выше, монтаж инфракрасного плёночного тёплого пола самый простой из всех видов отопительных систем. Если пол ровный, не требуется никаких подготовительных работ по заливке бетонной стяжки.
Краткое описание порядка работ:
1.
2. Устранить неровности.
3. Уложить слой теплоизоляции, чтобы тепло не уходило вниз.

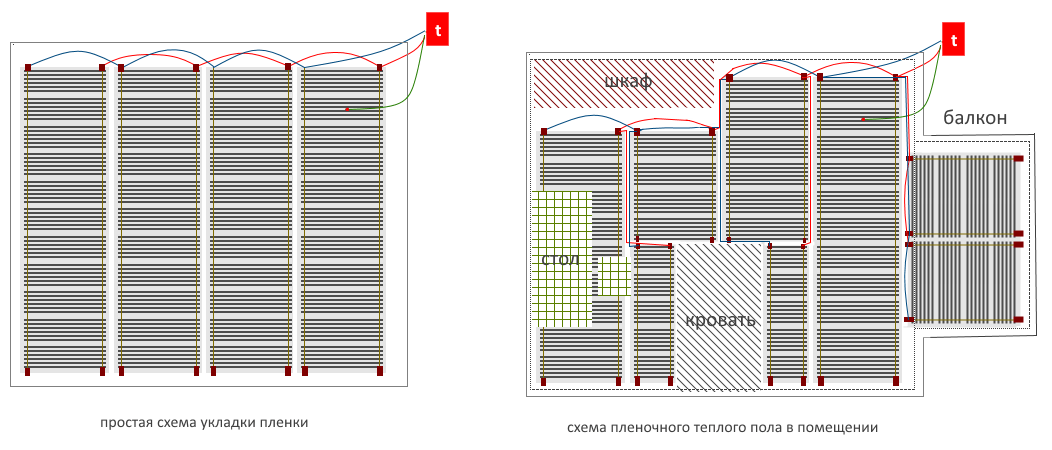

4. Разрезать ленту термоплёнки на полосы, в зависимости от конфигурации комнаты.
5. Выложить плёнку и термодатчик, на стене в удобном месте установить терморегулятор и автомат аварийного отключения.

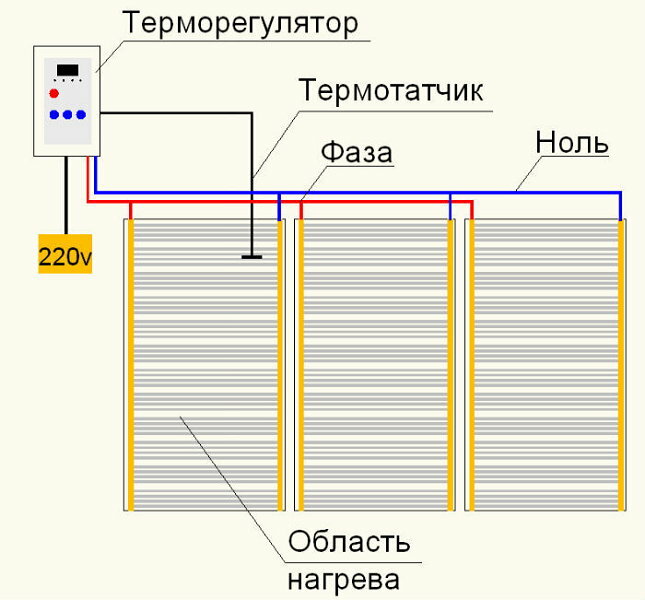

6. Подключить все элементы оборудования в одну цепь, согласно инструкции.
7. Проверить работу системы.
8. Накрыть тёплый пол слоем защитного материала. Если устанавливаете пленочный теплый пол под ламинат, достаточно плотного полиэтилена. Под ковролин нужно уложить лист фанеры или ДСП.
9. Настелить напольное покрытие.
Как видно, никаких сложностей с установкой не предвидится. Но если не следовать инструкции, можно наделать ошибок и усложнить себе жизнь тем, что прийдётся потом всё переделывать.
Наиболее распространённые ошибки монтажа:
• Последовательное подключение полос, вместо параллельного.
• Разрезание плёнки в неправильном месте. Это приводит к разрыву электрической цепи.
• Укладка на пол с перепадами высоты приводит к перетиранию плёнки.
• Отсутствие автомата выключения в системе, который защищает от короткого замыкания и поражения током.
• Установка термодатчика в неправильном месте. Например, если он находится возле балкона, температура там будет ниже и он будет подавать сигнал включения нагрева чаще, чем нужно. Также не нужно устанавливать его в особо жарких местах пола.
Если делать всё правильно, инфракрасный плёночный тёплый пол прослужит вам верой и правдой не один год.
принцип работы, преимущества и недостатки, критерии выбора
Длительное время велись дискуссии по поводу вреда и пользы инфракрасного излучения, используемого в быту. Мнения учёных и медиков сошлись в том, что данный вид отопления абсолютно безопасен при правильном подборе мощности и выполнении монтажа согласно требованиям инструкции.
Одной из недавних разработок является плёночный тёплый пол, уже получивший признание и популярность у потребителей.
Посмотрите видео о монтаже пленочного пола
Система представляет собой ламинированную конструкцию с медной токопроводящей шиной, карбоновым нагревательным элементом (проводящие полосы с шагом крепления 1,5 см) и серебряным покрытием.
Укладывается плёнка под напольное покрытие (линолеум, ламинат и др.). Подключение к сети осуществляется через терморегулятор, который позволяет устанавливать в помещении комфортный микроклимат.
Принцип работы пленочного теплого пола
Работа инфракрасного отопления основана на нагреве предметов, которым служит напольное покрытие. Тёплая поверхность пола согласно физическим процессам распространяет тепло по всей комнате путём естественной циркуляции воздуха. Источником энергии системы является электричество.
Тепло, исходящее от нагревательных элементов, имеет схожесть с солнечными лучами, поэтому организм человека благоприятно реагирует на данный вид отопления.
Преимущества пленочного теплого пола
• равномерно прогревает всю комнату;
• экономно расходует электроэнергию;
• не сушит воздух, поддерживает в помещении естественный уровень влажности;
• независимость от системы центрального отопления;
• подходит под любой тип напольного покрытия;
• монтаж не требует специальной подготовки поверхности;
• во время работы не издаёт шума;
• возможность демонтировать систему для переустановки в другую комнату.
Помимо эксплуатационных и технических преимуществ инфракрасное излучение оказывает благоприятное воздействие на здоровье людей:
— улучшает кровообращение;
— ионизирует воздух;
— укрепляет иммунитет;
— снижает нервное напряжение, избавляет от бессонницы;
— нормализует работу сердечно-сосудистой системы.
Не зря в кабинетах физиотерапии установлено преимущественно оборудование с инфракрасной энергией.
Недостатки пленочного теплого пола
• для монтажа плёночного пола требуется ровное основание;
• подключение контактов лучше доверить профессионалу;
• быстрое остывание;
• монтаж покрытия снизит высоту помещения в среднем на 2-3 см.
Критерии выбора пленочного теплого пола
Выпускается плёнка двух типов мощности: 150 и 220 Вт/м2. Менее мощную систему рекомендуется устанавливать для дополнительного обогрева помещения. Если предполагается использование плёнки для полноценного обогрева помещения, подойдёт изделие 220 Вт/м2.
Относительно толщины плёнки следует отдавать предпочтение вариантам не менее 0,3 мм (европейский стандарт 0,338 мм). Слишком тонкое изделие подвержено повреждению, поэтому выбирать тёплый пол толщиной меньшей, чем рекомендуется, нецелесообразно.
Специалисты советуют обращать внимание на равномерность нанесения графитного слоя. Сплошное и толстое покрытие обеспечит длительную эксплуатацию. Если изделие просвечивается на свету, от покупки стоит отказаться.
Аналогичные исследования нужно провести с медной шиной, она должна быть плотной и широкой (13-15 мм). Это обеспечит надёжный контакт с карбоном. Поверхность токоведущей шины должна быть однородной, сплошной без признаков окисления или повреждения.
Со временем эксплуатации шина с серебряным напылением может отслоиться, что приведёт к образованию искры. Для предотвращения подобно проблемы рекомендуется выбирать изделия с антиискровой сеткой. Единственным минусом такой плёнки является высокая стоимость, но вопрос безопасности считается основным фактором.
Существует ещё один нюанс, на который следует обратить внимание. Это промежутки между греющими полосами. Различается два вида покрытий: прозрачное и матовое. Прозрачная плёнка образуется в результате применения клея, а матовая при ламинировании. Прослужит на порядок дольше тёплый пол, в изготовлении которого использовалась технология ламинирования. Клеевой способ обеспечит работоспособность системы всего на 1-2 сезона, после чего конструкция станет ломкой от пересыхания.
Особенности монтажа
Основным преимуществом плёночной системы является отсутствие строгих требований к стяжке, на которую она монтируется. Главное, чтоб поверхность была ровной. Специалисты рекомендуют предварительно отшлифовать черновой пол, чтобы удалить возможные острые фрагменты. Ламинированная основа может повредиться на выступах под давлением напольного покрытия.
Очищенная поверхность застилается слоем теплоизоляции. На неё укладываются полоски плёнки и термодатчик. Соединения выводятся к терморегулятору, который запитывается от сети 220 В. Следующим этапом выполняется проверка работоспособности системы, после чего инфракрасные элементы покрываются защитным материалом. Заканчивается монтаж установкой финишного напольного покрытия.
Инфракрасные обогреватели работают за счет преобразования электричества в лучистое тепло.
Как работает инфракрасное отопление
Работа инфракрасных обогревателей заключается в преобразовании электричества в лучистое тепло.
Инфракрасное излучение – это прямая передача тепла от обогревателя к объекту (вам и окружающей вас комнате) без нагрева воздуха между ними. Это то же самое тепло, которое мы чувствуем от окружающей среды, нагретой солнцем, и длина волны наиболее эффективно поглощается телом. Он на 100% безопасен и натурален (вреден ультрафиолет от солнца, а не инфракрасный).
Сегодня новая технология в виде нашего 100% энергоэффективного инфракрасного отопления Herschel позволяет нам использовать инфракрасное лучистое отопление стильным, удобным и легко контролируемым способом.
Превратите свою комнату в излучатель на 360°
Инфракрасный обогреватель Herschel напрямую нагревает стены, пол и потолок здания («тепловая масса»).
Как только тепловая масса нагревается, само здание сохраняет тепло в течение определенного периода времени, поэтому нагреватель должен быть включен только для доливки.
Большинство других видов обогревателей представляют собой конвекционные обогреватели, которые в основном нагревают объемы воздуха, который затем должен передать свое тепло зданию, чтобы нагреть тепловую массу. Проблема в том, что горячий воздух поднимается к потолку (куда не хочется) и легко уходит при сквозняках и открытых дверях. Прямая передача тепла в здание — вот почему Herschel более эффективен и экономит энергию по сравнению с конвекционным отоплением. Это также более комфортно, потому что у вас нет холодных полов и душного воздуха.
Тепло, для которого мы были созданы
Люди — излучающие объекты. Более 60 % нашего ощущения комфорта или дискомфорта определяется притоком или потерей лучистого тепла. Только 15% нашего ощущения комфорта определяется температурой воздуха и движением.
Это означает, что мы обычно чувствуем тепло, если поглощаем тепло из окружающей среды, и часто чувствуем себя холодно, если излучаем тепло собственного тела во внешний мир.
Для большинства людей, если температура окружающей среды выше 26°C или ниже 16°C, мы чувствуем дискомфорт, потому что либо получаем, либо теряем слишком много тепла тела.
Итак, если мы нагреем стены, потолок и пол комнаты, в которой находимся (не воздух), по крайней мере, до 17°С, а в идеале примерно до 22°С, наши тела перестанут ощущать, что мы теряем тепло, и мы почувствуем тепло и комфортный. В этом заключается цель инфракрасного обогрева: создать «тепловую массу» в окружающей среде и позволить ей сохранять тепло.
Открытие и наука об инфракрасном тепле
Роберт Фосбери, астроном и профессор офтальмологии, объясняет, как Уильям Гершель открыл инфракрасное излучение еще в 1800 году. Гершель сделал свое невероятное открытие, используя призму для изучения нагревательного эффекта различных цветов света. . Посмотрите, как Роберт использует призму, чтобы создать спектр цветов на стене собственного дома Уильяма Гершеля — того самого дома, из которого Уильям Гершель также открыл планету Уран в марте 1781 года (ныне Астрономический музей Гершеля).
Эффективно ли инфракрасное отопление?
Поскольку конвекционные обогреватели нагревают воздух, даже самым лучшим цифровым конвекционным радиаторам с низким потреблением требуется около 40 Вт на м3, чтобы поддерживать неэффективное поглощение тепла воздухом и плохую передачу его энергии обратно.
Инфракрасные панели Herschel не нагревают воздух, поэтому обычно требуется только 25 Вт на м3.
Как конвекторы Herschel, так и электрические конвекторы работают около 40 % от требуемого периода нагрева (часто называемого «эффективной мощностью»), но основная разница в теплопередаче означает, что Herschel может сэкономить до 37 % затрат на электроэнергию по сравнению с конвекцией.
и ночные накопительные обогреватели.
Посмотрите, как инфракрасные обогреватели соотносятся с альтернативами, если учесть все связанные с этим факторы стоимости (покупка, установка, эксплуатация, техническое обслуживание, замена) в течение всего срока службы обогревателя.
