Вентилируемый фасад – очень ответственная инженерная конструкция. Мы предлагаем все необходимое для изготовления и монтажа систем вентилируемых фасадов любой сложности.

Кассеты фасадные — новый элемент в отделке фасадов зданий и сооружений. Как правило, композитные материалы используются для улучшения теплотехнических характеристик ограждающих конструкций и защиты фасадов зданий от вредных атмосферных воздействий.

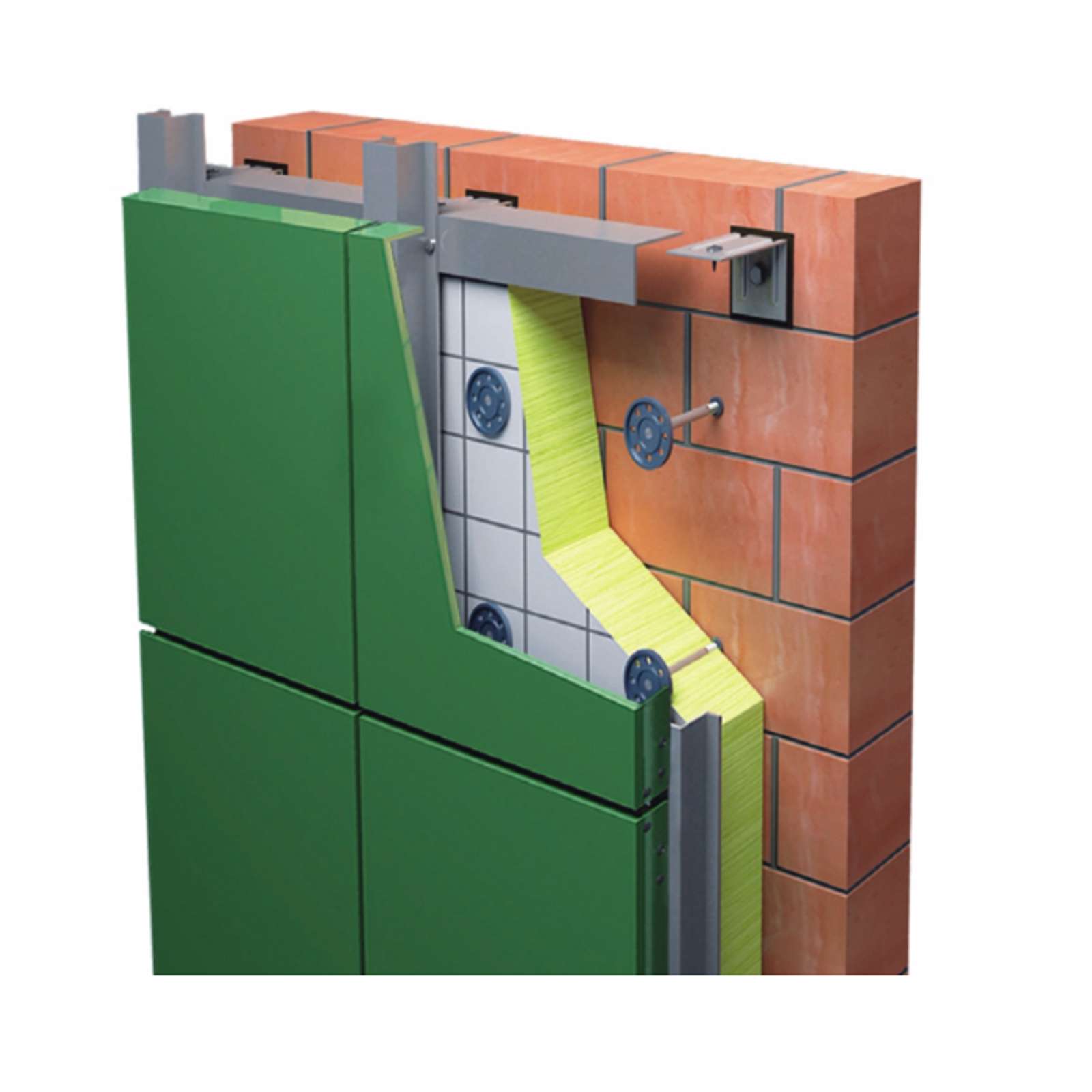

Фасадные кассеты — объемные металлические панели — представляют собой металлическую пластину с загнутыми с четырех сторон краями.

Кассеты фасадные изготавливаются из оцинкованной стали, алюминия, меди, латуни с полимерным покрытием толщиной от 0,7 до 1,2 мм.

При сравнительно низкой цене на металлические фасадные кассеты они обладают высокими качественными характеристиками, благодаря использованию высококачественного сырья и современному производству.

Сумма преимуществ композитных фасадов делает их основным материалом для промышленного строительства — не случайно в странах Западной Европы до 80% промышленных зданий строятся именно с применением кассетного профиля.

Размеры, конструкция, цвет и фактура поверхности кассет могут быть самыми разными. Можно добиваться различных эффектов, сочетая на фасаде кассеты различных размеров, цветов,фактур. Использование фасадных кассет в сочетании с «сэндвич» — панелями, различными профлистами и рейками дает архитектору и проектировщику неограниченные возможности при проектировании.

Для изготовления металлических кассет подходят любые тонкокатанные металлические листы, как с покрытием, так и без него, а также листы из композитного материала.

Материалы из которых изготавливаются фасадные кассеты:

Сталь:

нержавеющая сталь;

сталь с полимерным покрытием;

оцинкованная сталь.

Алюминий:

Анодированный и изготовленный способом горячей эмалировки;

Алюминий с полимерным покрытием;

Алюминий с защитным напылением на основе полиэфирного порошка Pulcolam (PPC — Powder Coil Coating) — материал MIRAWALL;

Алюминий с защитным покрытием Luxacote — материал LUXALON.

Медь;

Латунь.

Наибольшую популярность получили стальные фасадные кассеты, из-за более высокой цены реже используются фасадные кассеты медные и латунные. В производстве используются только негорючие материалы, что позволяет гарантировать пожаробезопасность металлических кассет. В фасадных конструкциях система фасадных кассет образует ячеистую структуру, которая затрудняет распространение огня внутри стены.

Монтаж фасадных кассет происходит с помощью следующих способов:

с помощью винтовых соединений, которые остаются снаружи (видимое крепление), при этом кассеты фасадные крепятся к вертикальной стойке с помощью винтов,

на винтовых скрытых соединениях — верхний край кассеты фасадной крепится винтом к стойке, нижний же край защелкивается за верхний под расположенной кассетой таким образом, чтобы скрыть место крепления. Подходит для материалов толщиной более 1,0 мм. Ширину шва можно варьировать, минимальная должна быть 5 мм;

на болтах (навесное крепление), которые вставляются в обращенные наружу U-образные стойки. В месте навески обращенной внутрь кассеты край снабжен резиновой заглушкой, препятствующей скольжению кассеты и появлению стука. Конструкция навески позволяет в процессе эксплуатации здания легко заменять фасадные кассеты.

При выборе крепежа необходимо особое внимание уделить предотвращению образования гальванических пар стыкующихся материалов. Как правило, для винтов крепления рекомендуется применять нержавеющую сталь.

Преимущества композитных фасадов:

Небольшой вес системы — 15 кг/м2, особенно в сравнении с керамогранитом или фиброцементными плитами;

Неограниченная цветовая гамма, более 1000 стандартных цветов, включая цвета «металлик» и «хамелеон»;

Отсутствие «мокрых» процессов, что делает возможным проводить монтаж в зимнее время;

Срок эксплуатации — от 25 лет; Защита стен и теплоизоляции от атмосферных воздействий;

Пожаробезопасность.

Кассеты фасадные монтируются снизу — вверх. При выборе толщины материала кассеты необходимо не только руководствоваться рекомендациями изготовителя, основанными на размерах кассет, но и учитывать возможные механические повреждающие нагрузки. Необходимо отметить, что при усилении данных нагрузок может быть увеличена либо толщина металла, либо обеспечены дополнительные опоры под фасадную кассету.

Наиболее известные фирмы-производители металлических кассет, продукция которых представлена на российском рынке, это — GASELL PROFIL AB (Швеция) и RANNILA (Финляндия). Российские производители кассет: «СКАТ» (ТРИОЛ), ООО «Талдом Профиль», «Строймонтажконструкция», «Фирма ДЮК» и др.

Мы предоставляем полный комплекс услуг для своих клиентов:

выезд специалистов на объект для проведения геодезической съемки, обмеров и консультаций.

разработка проектной документации для фасадов любой сложности;

полная комплектация, доставка;

гибкая система скидок.

Фасадные кассеты производятся под заказ, форма и размеры кассет определяются проектом заказчика.



Фасадные кассеты изготавливаются высокопроизводительном компьютеризированном оборудовании, что позволяет достигать большой точности и высокого качества углов, поверхностей и контурных форм.

Вес фасадных профилей | ГК Фасадные решения

Вес фасадных профилей | ГК Фасадные решения

Предлагаем Вашему вниманию таблицы веса фасадных профилей, кронштейнов, кляммеров, планок, и других стандартных элементов фасада. Если Вам необходимо рассчитать вес заказа, обращайтесь к нашим менеджерам по телефонам: +7(495)989-18-04, 8(800)775-03-60 — по России звонок бесплатный.



Наименование	Вес, кг/погонный метр
Профиль «П»-образный 1,2 65	1,25
Профиль «П»-образный 1,2 80	1,3
Профиль «П»-образный 1,2 100	1,51
Профиль «Г»-образный 1,2 40	0,65
Профиль «Г»-образный 1,2 50	0,81
Профиль «Г»-образный 1,2 50*40	0,78
Профиль «Г»-образный 1,5 40	0,83
Профиль «Г»-образный 1,5 50	1,1
Профиль «Z»-образный 1,2 40	0,69
Профиль «Z»-образный 1,2 55	0,84
Профиль «Z»-образный 1,5 55	1,02
Планка вертикального шва 0,5	0,23
Планка горизонтального шва 0,5	0,22
Планка внешнего угла 0,5	0. 31
Планка вертикального шва 0,8	0,37
Планка горизонтального шва 0,8	0,32
Планка внешнего угла 0,8	0,51
Профиль «Т»-образный алюминиевый 6,6	0,68
Профиль «Т»-образный оцинкованный 65*50 1,2	1,625
Профиль «Т»-образный оцинкованный 80*50 1,2	1,96
Композитные панели	6 кг/м2
Керамогранит	19,5 кг/м2
Рулон оцинкованной стали толщ. 0,7	8 кг/м2



Таблица весов фасадных элементов кронштейны, кляммеры,, паронит, кассетные крепители, кг/шт.



Наименование	Вес, кг/шт.
Кронштейн 50	0,072
Кронштейн 100	0,114
Кронштейн 150	0,15
Кронштейн 200	0,192
Кронштейн 250	0,25
Кляммер основной	0,04
Кляммер стартовый	0,022
Кассетный крепитель из нержавеющей стали	0,038
Кассетный крепитель из оцинкованной стали	0,048
Паронит 60*60	0,12
Кронштейн усиленный ККУ 300	0,584
Саморез 4,2*16	17,95кг/10000шт
Саморез 5,5*19	23,48кг/6000шт

В таблицах указана справочная информация по весу некоторых элементов для облицовки фасада.

При комплектации грузов, учитывается их вес, габаритные размеры, норма упаковки. Для полного расчета фасада Вы можете обратиться к нашим менеджерам по телефонам: +7(495)989-18-04, 8(800)775-03-60 — по России звонок бесплатный.



Дополнительные разделы по фасадным материалам и комплектации



• Металлические профили, кронштейны, кляммеры — фасадные комплектующие
• Правила приёмки профилей
• Таблица комплектации фасадными материалами
• Допустимые отклонения пр  изготовлении фасадных материалов
• Альбомы технических решений
• Цены на фасадные материалы
• Расчет фасада





RHEINZINK кассетные фасадные системы | rheinzink.us

• Рекомендации
• Контакт
• Образцы
• Часто задаваемые вопросы
• Центр загрузки
• Где купить

Преимущества кассетных фасадов RHEINZINK

• Большой выпуклый облицовочный профиль
• Горизонтальные кассеты
• Индивидуальное и идеально подходящее производство для каждого объекта
• Стабилизирующие торцевые пластины, устанавливаемые на заводе
• Возможна большая ширина конструкции при большей толщине материала

Крупногабаритные выпуклые кассетные облицовочные профили

Кассеты для использования в секторе фасадов возникли в результате разработки компонентов большой площади для особенно быстрой и, следовательно, экономичной сборки. Это выпуклые кассетные облицовочные профили большой площади, четыре края которых скошены. Они устанавливаются на подходящие основания и могут использоваться для создания футуристического, технологичного внешнего вида, который часто используется в административных зданиях и коммерческих структурах. Создайте индивидуальную кассетную облицовку вместе с RHEINZINK в качестве опытного партнера. Кассетные фасады RHEINZINK основаны на нашей горизонтальной панели H 25, преимущества которой подробно описаны ниже.

Кассетный фасад RHEINZINK

Горизонтальная панель как основа для кассетных фасадов

Мы являемся вашим надежным поставщиком высококачественных горизонтальных панелей, которые устанавливаются горизонтально и монтируются снизу вверх. Они прикрепляются косвенно в скрытых областях. Это дает вам необходимую свободу для создания всех стилистических аспектов при выборе кассет RHEINZINK. Горизонтальные панели или кассеты производства RHEINZINK имеют монтажную глубину 25 мм и фиксированный заданный теневой зазор 20 мм. Эти значения отражены в крепежной рейке, которая является частью системы. Эта система может быть использована для строительства длиной до 3000 мм. Вы вольны построить сетку кассетного фасада по своему выбору.

Вы можете использовать эти нестандартные кассетные фасады для своих индивидуальных концепций и планов. RHEINZINK предлагает столь же высокий уровень технических и стилистических возможностей.

Варианты поверхностей для кассетных фасадов RHEINZINK

Описание системы

Кассеты представляют собой крупноформатные фасадные элементы со скошенными кромками, которые могут быть изготовлены по индивидуальному заказу в требуемых размерах. Таким образом, каждому зданию можно придать индивидуальную облицовку. Таким образом, кассетная облицовка RHEINZINK идеально подходит для фасадов с высокими техническими и дизайнерскими требованиями, например, для офисных и общественных зданий.

Этот тип кассетного фасада основан на горизонтальной панели RHEINZINK. Кассеты имеют монтажную глубину 25 мм, они полностью разделены по вертикальной оси и защелкиваются в скрытых крепежных элементах (крепежная шина RHEINZINK). Ширина горизонтального теневого промежутка может варьироваться (от 20 мм до 30 мм). Вертикальный шов может быть заподлицо с горизонтальным швом или утоплен в виде теневого зазора.

Размеры и толщина металла

• Монтажная ширина > 333 мм до 600 мм
• Толщина металла 1,2 мм и 1,5 мм
• Макс. длина 3000 мм

Расчет конструкции обычно необходим для расчета желаемых размеров. В зависимости от размеров и предполагаемой ветровой нагрузки могут потребоваться меры по усилению в угловых зонах и/или на поверхностях кассеты.



Индивидуальные формы

• Вогнутые и выпуклые закругленные кассеты

Кассетные фасады также могут использоваться для покрытия зданий с вогнутыми или выпуклыми закругленными планами. Мы знаем об особенностях, которые часто необходимо учитывать для административных зданий. Специалисты по планированию регулярно сталкиваются с трудностями, особенно при составлении планов, которые изначально мешают работе. Кассеты RHEINZINK, основанные на наших собственных горизонтальных панелях, также могут быть изготовлены и использованы для зданий с выпуклыми или вогнутыми закругленными планами. Жизненно важные детали, которые нам требуются для оценки осуществимости, связаны с длиной панели, шириной конструкции и радиусом. Мы будем рады проконсультировать вас по телефону по любым вопросам, касающимся наших кассетных фасадов RHEINZINK.

Приспособление для облицовки кассет

Кассеты RHEINZINK K 25 крепятся путем защелкивания их в крепежной рейке. Крепежная планка крепится к металлическому основанию с помощью двух заклепок или саморезов. Требуемое расстояние между подконструкциями зависит, среди прочего, от ветровой нагрузки, типа несущей конструкции, конструктивной системы и несущей способности кассетной облицовки и требует соответствующего структурного анализа.

Кассетные фасады с RHEINZINK Titanium Zinc

Мы в RHEINZINK знаем, насколько важен гармоничный дизайн поверхности и какие варианты доступны для вас. По этой причине наш сервисный отдел стремится дать вам возможность реализовать желаемые формы со специальными швами, кривыми, тиснением или перфорацией в соответствующих точках. Разработайте индивидуальные и местные условия и используйте преимущества естественного или искусственного освещения, чтобы превратить довольно минималистский дизайн в исключительную композицию. Воздействие атмосферы приводит к тому, что материал приобретает естественную патину и добавляет крошечные нюансы цвета, которые придают завершающий штрих дизайну вашего фасада.

Для получения дополнительной информации о кассетной фасадной системе RHEINZINK и наших продуктах для оформления поверхности см. нашу брошюру по облицовке фасадов. Мы будем рады поговорить с вами по телефону или проконсультировать вас по электронной почте. Мы с нетерпением ждем ваших идей и с гордостью предлагаем вам наш многолетний опыт, чтобы обеспечить успех вашего проекта. Кассетный фасад RHEINZINK – идеальный элемент для этой цели!

Связаться с нами

Брошюры и информация о продукции

Технические документы

Кассетные панели Dri-Design | ВМЦИНК Мир

• Фасад
• Винты
• Скрытый
• Перекрытие
• Кассетные панели Dri-Design

доля Поделиться на Linkedin Поделиться через фейсбук Поделиться в Твиттере Поделиться на Pinterest

Перейти к

• Общая информация
• Технические данные
• Отделки
• Документация
• Монтаж

Толщина материала	1,0 мм (0,039 «)	1,5 мм (0,059″)
мм. х 24 дюйма (610 мм х 610 мм) 72 x 18 дюймов (1830 x 455 мм)	24 x 72 дюйма (610 x 1830 мм) 32 x 32 дюйма (810 x 810 мм) 72 x 24 дюйма (1830 x 9012 мм)
Вес	Менее 3 фунтов на SF
Стандартная панель	1 1/4 «Номинал		1 1/4″ Номинал		1 1 1/4 «		1 1 1/4″. 8″ — 1″ доступны

• АНТРА-ЦИНК

• АЗЕНГАР

• ПИГМЕНТ Синий

• ПИГМЕНТ Коричневый

• ПИГМЕНТ Зеленый

• ПИГМЕНТО Красный

• КВАРЦ-ЦИНК

Фильтровать документы по

1 результаты

Технические характеристики

Фасад

Характеристики кассетных панелей Dri-Design
