Профлист для несъемной опалубки: Как выбрать профнастил для опалубки? Критерии качества

Содержание

Как выбрать профнастил для опалубки? Критерии качества

В настоящее время на смену бетонным плитам в качестве межэтажных и иных перекрытий приходит технология монолитной заливки бетона с использованием в качестве несъемной опалубки листов профилированного металла, который обыватели привыкли называть профнастилом. При этом выбор типа последнего должен осуществляться таким образом, чтобы обеспечить заданные прочностные характеристики.

Требования к профлисту для несъемной опалубки

В двух словах метод можно описать следующим образом: производится крепеж профилированных листов с последующей заливкой бетоном. Иными словами профнастил в конструкции выполняет роль армирующего элемента.

Поскольку стандартный профлист не очень хорошо сцепляется с бетоном на его поверхности выполняют специальные насечки – рифы, которые позволяют при застывании смеси обеспечить соединение материалов в единое целое.

На первоначальном этапе несущий профилированный лист должен выдержать вес жидкого бетона (который после застывания забирает на себя нагрузку собственного веса).

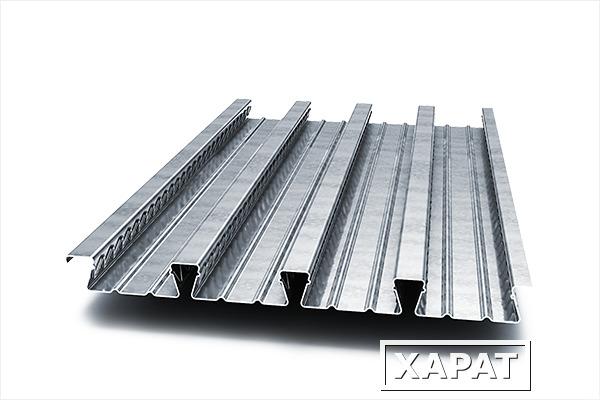

Для работ применяют несущие листы с дополнительными ребрами жесткости. Не менее существенны требования к другим ключевых показателям профлиста:

  • толщина не менее 0,7 мм;
  • высота волны 60 мм и выше.

Поскольку часто после заливки профнастил играет роль готового потолка, немаловажным является эстетичность его внешнего вида: в этом случае просто оцинкованные поверхности применять нежелательно.

Достоинства несъемной опалубки с профнастилом

Подбор толщины и профиля листа осуществляется по специальным формулам согласно нормативной базы: с учетом габаритов, толщины слоя бетона, потенциальных нагрузок и других факторов. Правильно выполненный подбор профнастила позволяет раскрыться ключевым достоинствам:

  • стойкость без деформации при нагрузках;
  • небольшая стоимость строительства;
  • экологическая безопасность;
  • пожарная безопасность;
  • простота монтажа;
  • обеспечение равномерной нагрузки на фундамент;
  • долговечность;
  • привлекательный внешний вид.

Основные этапы монтажа

Профлист укладывается на заранее подготовленные балки. Наиболее рациональным с точки зрения прочности считается нахлест в две волны. При выборе длины профлиста стоит учесть, что крепления на две балки (по краям) недостаточно. Опор должно быть не менее трех. Фиксация профлистов производится специальными усиленными саморезами.

На торцах опалубки выполняется деревянная перегородка не ниже высоты слоя заливаемого раствора.

Слою бетона для придания прочности необходимо армирование металлическим прутом. Он приподнимается над поверхностью профнастила пластиковыми фиксаторами и крепится в общую конструкцию.

Заливка ведется бетононасосом через шланги. Небольшие площади заливаются сразу. Большие территории делятся на зоны в шахматном порядке (для обеспечения равномерного распределения нагрузки) с обустройством временных перегородок.

Уплотнение бетона (удаление пузырей и других несплошностей) осуществляется глубинным вибратором.   После заливки смесь накрывается плотным материалом и периодически увлажняется.

Подобная методика отлично подходит для малоэтажных зданий различного предназначения: как для строительства новых, так и при реконструкции существующих объектов.

Профлист для несъемной опалубки монтажных перекрытий

Перекрытие из бетона по профлисту

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Расчет перекрытия

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Устройство монолитного перекрытия

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным.

К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов.
Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката.
До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Армирование

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Строительство монолитного армированного перекрытия по профнастилу

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля
  • цемент;
  • песок;
  • емкость;
  • бетономешалка;
  • лопата;
  • профнастил;
  • саморезы;
  • арматура;
  • опалубка;
  • мастерок.

Что такое профнастил и где он применяется?

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката. Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

  • тип С – профиль для стен;
  • тип НС применяется для настила и строительства стен;
  • Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

Несущий профлист

Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

Специфика расчёта материала

При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.

Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.

Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).

Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.

Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.

Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.

После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.

Устройство монолитного перекрытия по профнастилу

Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.

Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.

Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

Крепление профиля

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Советы по работе с бетоном

Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.

Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.

Облегченное монолитное перекрытие по профилированному листу – конструктив, опыт участников портала

Как залить безопорное монолитное перекрытие по профлисту – расчеты, практические советы от умельцев FORUMHOUSE

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

  • Что такое монолитное перекрытие по профилированному листу.
  • Технология устройства сталежелезобетонных перекрытий.
  • Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.

Монолитное перекрытие по профилированному листу

Изначально НИИЖБ (научно-исследовательский институт бетона и железобетона) Госстроя СССР разработал методику заливки монолитных железобетонных перекрытий со стальным профилированным настилом (СПН) для зданий и сооружений промышленного назначения. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987 году, спустя почти два десятилетия появился СТО 0047-2005, по сути, слегка обновленная версия первого варианта. Однако тем, кто хочет разобраться в технологии и сделать расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют сначала изучить методичку родом из Страны Советов.

Если хотите разобраться без лишних затрат, читайте рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом, НИИЖБ, 1987 г.

Суть методики заключается в том, что профнастил служит одновременно и несъемной опалубкой, и внешней арматурой плиты, а также финишным слоем.

Когда речь о производственных помещениях, такой наружной отделки более чем достаточно. По мнению разработчиков СТО, облегченные перекрытия по профилю по сравнению с обычной монолитной плитой обладают рядом достоинств:

  • Снижение количества стали на балки – на 15 %.
  • Сокращение трудозатрат – на 25-40 %.
  • Сокращение массы плиты – на 30-50 %.
  • Увеличение жесткости перекрытий (к горизонтальным нагрузкам).
  • Упрощение проводки коммуникаций – размещение магистралей в гофрах.
  • Отсутствие деревянной опалубки – увеличение скорости работ.

Применение сталежелезобетонных перекрытий при строительстве промышленных и частных зданий допустимо при следующих основных условиях:

  • слабоагрессивная и неагрессивная среда эксплуатации;
  • влажностный режим до 75 %;
  • температура в помещении не выше +30⁰С;
  • используемый бетон без хлористого калия и других, хлорсодержащих, добавок.

То есть, основным противопоказанием к этому типу перекрытий является повышенная влажность, в силу чего они обычно используются как межэтажные и не применяются между цоколем и первым этажом или подвалом и первым этажом.

Профлист в цоколе сгниет, кому интересны сроки, посмотрите поиском. На защите арок колес оцинкованные саморезы ржавеют за пару месяцев.

Для заливки плит допускается использование как тяжелых, так и легких бетонов, но класс прочности на сжатие для тяжелого бетона на мелкозернистом заполнителе – от В15 (М200), для легкого бетона на пористом заполнителе – от В12,5 (М150). Минимальный слой бетона над профильным настилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил изготавливается из несущих профилированных листов (Н), с высотой гофры от 44 мм.

Для арматурного каркаса применяются арматурные стержни периодического профиля, класса А-III, и проволока класса Вр. Если планируется перекрытие с лестничным проемом, то необходимо усиление арматурного каркаса по периметру и устройство бортовой опалубки. Стальные балки силового каркаса либо прокатные, либо составные профили.

Несъемная опалубка для перекрытий из профлиста

При строительстве очень важно выбрать правильные материалы и разобраться в их применении, особенно ечли речь идет о монолитных работах. Для того чтобы монолит был качественным и крепким необходимо сделать опалубку правильно. Неправильно сделанная опалубка приведет к массе проблем в дальнейшей стройке.

Если вы желаете построить раз и навсегда, необходимо ознакомится с такой конструкцией, как опалубка поближе. Данная статья раскроет все преимущества в строительных работах и поможет вам уберечь ваше строительство от проблем.

Можно ли использовать профнастил для опалубки

Профностил — это популярный строительный материал для кровли и по облицовочным работам. Такой материал приобрел свое практичное применение из-за своего качества. Он очень прочный и добавляет необходимую жесткость монолиту. Для того, чтобы изготовить монолитное междуэтажное перекрытие или плоскую кровлю, в качестве опалубки лучшим материалом будет именно профилированный лист.

Опалубка из профлиста

Профнастил выдерживает огромные нагрузки, благодаря своим несущим способностям. При работе с этим материалом можно значительно сэкономить на бетоне и армировании монолита. Особенно это подходит для промышленных зданий, комплексов.

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Несъемная опалубка из профнастила

Несъемная опалубка из профнастила

Несъемная опалубка выполненная из профнастила имеет достаточно жесткости, чтобы стать отличным основаниям, ее укладывают на металлические балки перекрытий. Основанием из профлиста является опалубкой и выполняет армирующие задачи. Профлист с легкостью разрезается на нужные детали, тем самым из него можно смонтировать любую опалубку.

Использования этого материала уменьшает вес здания, что благоприятно влияет на долговечность постройки. Монолит получает дополнительную жесткость за счет получаемых ребер.

Поэтому практично стало использовать этот материал для несъемной опалубки. Так же эта опалубка исключает использование большого количества подпорок, оно уходит на минимум. Особенное внимание следует обратить на такие преимущества, как:

  • Прочность конструкции.
  • Листы не поддаются воздействию влаги, что обезопасит вашу постройку от разрушений.
  • Листы устойчивы к воздействию сырости и грибков, что благоприятно повлияет на безопасность здания.
  • Доступная цена.
  • Простота в использования.

Композитные плиты

Композитная плита — это плита в которой используется бетон и профлист для перекрытий. Жесткость профиля используют для дополнительного укрепления арматуры. Главным показателем является высота гофры. Чем выше гофра, тем меньше количество несущих балок.

Закрепляют профлист в каждую волну, что увеличивает прочность основания. Такие плиты улучают влагозащиту и сохраняют внешний вид от царапин. Такая конструкция имеет огромное преимущество к пожаробезопасности вашего сооружение, что оказывает хорошее воздействие на безопасность.

Создание плоской кровли из профнастила

Создание плоской кровли из профнастила с утеплителем

Плоская кровля из профнастила — современное и выгодное решение. Самым положительным качеством такой крыши является ее цена, она доступна каждому застройщику. Основанием для такого вида кровли служит перекрытие самого верхнего этажа здания. Такие крыши, чаще всего называют: «Без чердачные». Они помогают уберечь сооружение от погодных условий. Плоская крыша прослужит вам долгое время.

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа. Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения. Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия. От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам.

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением .

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти .

Решили самостоятельно установить забор дома или на даче, но не уверены в своих знаниях и силах? Это не так сложно .

В монолитном строительстве применяется опалубка различных видов. Она напрямую влияет на фактуру и качество монолитов, придает элементам из бетона и .

Несущий профнастил (профлист) для перекрытий

Несущий профнастил для перекрытий используется в качестве:

  • Неснимаемой опалубки – в строительстве межэтажных перекрытий и фундаментов зданий любого типа.
  • Капитальных стен и кровли – профнастил используется для объектов из каркасных металлоконструкций (ангары, склады).
  • Прочих ограждающих конструкций, имеющей несущий характер.

К очевидным преимуществам данной продукции относится:

  • высокая устойчивость к механическим повреждениям и весовым нагрузкам;
  • долговечность;
  • отличные технические эксплуатационные характеристики;
  • широкая область применения как в промышленном, так и гражданском строительстве

. Срок службы профлиста из качественного металла достигает 50 лет.

Традиционно несущий профнастил – это самые высокие трапециевидные профили НС35, НС44, НС57, Н60, Н75, Н114. Характерная особенность любой марки профилированного листа данного типа – дополнительное ребро жесткости либо на одной из сторон трапеции профиля, либо на обеих сторонах. По строительным нормам минимальная толщина металла для профилей с несущими свойствами от 0,7 мм и более до 1,5 мм. Есть возможность заказать и купить дешево профильный лист для перекрытий и менее толстый – 0,6 мм, однако среди производителей металлопроката такая толщина встречается не часто.

Некоторые марки несущего профлиста используют и на кровле, и в качестве стенового материала при возведении каркасных металлических конструкций. В этом случае он выполняет функции стены и кровли, или кровли и перекрытия одновременно.

Внимание! Это ВАЖНО. Что касается несущих профилей, то экономия на разнице в толщине металла более чем опасна. Монтаж профлиста для перекрытий в толщине меньше проектной влечет за собой опасность провала перекрытия.

Характеристики и цена несущего профлиста

Изготовление профлиста с несущими свойствами производится из оцинкованного металла (простая оцинковка) и с полимерным покрытием (цветной). На сегодняшний день оцинкованную продукцию металлопрокатывающие заводы изготавливают из различного сырья в основном российского производства. Оцинкованный несущий профнастил для перекрытий традиционно используется для быстровозводимых относительно недорогих конструкций и при возведении ангаров, складов, производственных зданий.

Несущий профлист с полимерным покрытием может выпускаться в любой цветовой гамме и является хорошим решением для использования в качестве кровельного и фасадного материала для наружной отделки больших промышленных объектов. Качество профлиста и его цена зависит от толщины металла, высоты профиля и наличия цветного полимерного покрытия (простая оцинковка дешевле полимера). Чем толще металл и выше профиль, тем дороже конечная продукция.

Производство и продажа несущего профнастила

Компания КРОНА является представителем завода (производства) и осуществляет продажу всех марок профнастила оцинкованного и с полимерным покрытием любого цвета из металла России и Европы известных производителей: МЕТАЛЛПРОФИЛЬ (Лобня), GRAND LINE (ГРАНД ЛАЙН, Обнинск), ПРОМИНТЕХ (Люберцы), СТИНЕРЖИ (Протвино). В нашей компании Вы можете заказать и купить несущий профнастил для перекрытий и кровли от производителя оптом и в розницу с самыми высокими торговыми скидками. Профнастил оптом реализуется путем прямой отгрузки с завода с возможностью бесплатной доставки по Москве и Московской области как для частных заказчиков так и для юрлиц при выполнении заводских условий. Сроки изготовления на производстве 2-3 дня, нарезка профлиста производится в любых длинах, необходимых покупателю от 0,5 м до 12 м. Эта услуга завода является бесплатной. Актуальная цена несущего профнастила обозначена в прайс листе на странице «Цены» .

Наша компания имеет собственный гибочный стан и изготавливает также любые комплектующие элементы из металла для кровли, фасада и забора – отливы, откосы, колпаки, парапеты, дымники, металлические планки любой конфигурации. Все эти элементы, равно как и несущий конструктив, могут быть выполнены как из простой оцинковки, так и из металла с полимерным покрытием любого цвета. На всю продукцию, изготавливаемую и продаваемую нашей Компанией, есть сертификаты качества и письменные гарантийные талоны, выданные производителем.

Несъемная опалубка для перекрытий из профлиста

При строительстве очень важно выбрать правильные материалы и разобраться в их применении, особенно ечли речь идет о монолитных работах. Для того чтобы монолит был качественным и крепким необходимо сделать опалубку правильно. Неправильно сделанная опалубка приведет к массе проблем в дальнейшей стройке.

Если вы желаете построить раз и навсегда, необходимо ознакомится с такой конструкцией, как опалубка поближе. Данная статья раскроет все преимущества в строительных работах и поможет вам уберечь ваше строительство от проблем.

Можно ли использовать профнастил для опалубки

Профностил — это популярный строительный материал для кровли и по облицовочным работам. Такой материал приобрел свое практичное применение из-за своего качества. Он очень прочный и добавляет необходимую жесткость монолиту. Для того, чтобы изготовить монолитное междуэтажное перекрытие или плоскую кровлю,  в качестве опалубки лучшим материалом будет именно профилированный лист.

Опалубка из профлиста

Профнастил выдерживает огромные нагрузки, благодаря своим несущим способностям. При работе с этим материалом можно значительно сэкономить на бетоне и армировании монолита. Особенно это подходит для промышленных зданий, комплексов.

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Несъемная опалубка из профнастила

Несъемная опалубка из профнастила

Несъемная опалубка выполненная из профнастила имеет достаточно жесткости, чтобы стать отличным основаниям, ее укладывают на металлические балки перекрытий. Основанием из профлиста является опалубкой и выполняет армирующие задачи. Профлист с легкостью разрезается на нужные детали, тем самым из него можно смонтировать любую опалубку.

Использования этого материала уменьшает вес здания, что благоприятно влияет на долговечность постройки. Монолит получает дополнительную жесткость за счет получаемых ребер.

Поэтому практично стало использовать этот материал для несъемной опалубки. Так же эта опалубка исключает использование большого количества подпорок, оно уходит на минимум. Особенное внимание следует обратить на такие преимущества, как:

  • Прочность конструкции.
  • Листы не поддаются воздействию влаги, что обезопасит вашу постройку от разрушений.
  • Листы устойчивы к воздействию сырости и грибков, что благоприятно повлияет на безопасность здания.
  • Доступная цена.
  • Простота в использования.

Композитные плиты

Композитная плита — это плита в которой используется бетон и профлист для перекрытий. Жесткость профиля используют для дополнительного укрепления арматуры. Главным показателем является высота гофры. Чем выше гофра, тем меньше количество несущих балок.

Закрепляют профлист в каждую волну, что увеличивает прочность основания. Такие плиты улучают влагозащиту и сохраняют внешний вид от царапин. Такая конструкция имеет огромное преимущество к пожаробезопасности вашего сооружение, что оказывает хорошее воздействие на безопасность.

Создание плоской кровли из профнастила

Создание плоской кровли из профнастила с утеплителем

Плоская кровля из профнастила — современное и выгодное решение. Самым положительным качеством такой крыши является ее цена, она доступна каждому застройщику. Основанием для такого вида кровли служит перекрытие самого верхнего этажа здания. Такие крыши, чаще всего называют: «Без чердачные». Они помогают уберечь сооружение от погодных условий. Плоская крыша прослужит вам долгое время.

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа. Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения. Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия. От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам.



05.04.2016

Армирование несъемной опалубки из профлиста

Как правильно сделать монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу постепенно вытесняет традиционные строительные технологии. Во время создания перекрытия профлист играет роль несъемной опалубки, обеспечивая таким образом внешнее армирование железобетонной конструкции.

Преимущества монолитных перекрытий по профлисту

Быстрый рост популярности этого вида перекрытий объясняется целым рядом преимуществ:

  • Возможность применения любого профнастила.
  • Дополнительное армирование конструкции.
  • Снижение общей нагрузки на фундамент здания.
  • Возможность использования технологии в зданиях и сооружениях любого типа.
  • Увеличение прочности, надежности и долговечности конструкции.
  • Сокращение расхода бетона и арматуры при создании перекрытия.

Отличительные особенности монолитного перекрытия

Монолитное перекрытие по профнастилу имеет ряд отличительных особенностей. В такой конструкции профлист является не просто несъемной опалубкой, а дополнительным металлокаркасом, усиливающим перекрытие. А металлические колонны и балки становятся дополнительной опорой.

В процессе возведения стен появляется возможность применения легких строительных материалов — пено- и газоблоков — отличающихся невысокой прочностью и неспособностью выдержать значительный вес традиционного железобетонного перекрытия. Ведь основная нагрузка приходится не на стеновую конструкцию, а на образованный профлистом металлокаркас.

При использовании этой технологии появляется еще один не менее важный плюс — возможность возведения легкого фундамента, не требующего в отличие от ленточного значительных затрат материалов и средств.

Материалы для создания монолитного перекрытия

Профнастил — вид листового металлопроката, отличающийся наличием на поверхности рифления. Поверхность листа покрывается полимерами или оцинковывается. Такое покрытие выполняет защитную функцию, делая профлист надежным и долговечным материалом. Применяются профилированные листы в самых разных сферах.

На рынке материал представлен тремя типами:

  • С — для стен.
  • НС — для стен и перекрытий.
  • Н — несущий, для кровли и перекрытий.

Максимальной несущей способностью обладает профилированный лист типа Н. Он прочен, надежен и легко выдерживает вес жидкого бетона. Для того чтобы профлист начал играть роль внешней арматуры, необходимо, чтобы металл и бетон образовали одно целое. С этой целью на профиле листа выполняются специальные рифы, усиливающие сцепление.

Устройство перекрытия

Перекрытие по профлисту

Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.

Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:

  • Размеры здания.
  • Нагрузки на балки и колонны.

При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации. Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций. Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.

Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.

Монтаж балочной конструкции

Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.

Лист профилированного металлопроката рекомендуется укладывать не менее чем на 3 балки, одна из которых находится в центре конструкции, а две другие — по сторонам.

Профнастил для монолитных перекрытий

К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой. Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз. На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.

Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы. Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя. После создания металлоконструкции можно заливать перекрытие бетоном.

Для того чтобы профилированные листы хорошо выдержали вес жидкого бетона, необходимо дополнительно укрепить металлоконструкцию до момента полного застывания.

С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры. Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток. При отрицательной температуре для этого может потребоваться более месяца.

В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси. Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции. Следующий слой заливается только после того, как схватится предыдущий.

Монтаж безбалочной конструкции

Монтаж безбалочной конструкции несколько отличается от описанной технологии. Сначала под нижними краями опалубки и наката делаются временные дополнительные опоры. В выемки профнастила укладывается строительная арматура с периодическим профилем. Выполняется заливка перекрытия бетоном. Устройство монолитной безбалочной конструкции завершается чистовой отделкой. На полу делается цементная стяжка, а потолок отделывается, как правило, гипсокартонными листами.

Для бетонирования конструкции может применяться готовый бетон или цементно-песчаная смесь. Заливку обязательно нужно сопровождать прессованием смеси. Безбалочное перекрытие должно иметь толщину не менее 25 см, считая от нижнего края профлиста. Приступать к отделочным работам можно только после того, как бетон полностью затвердеет, и будут демонтированы дополнительные опоры.

При выполнении расчета безбалочной конструкции необходимо учитывать, что наиболее опасными для них считаются полосовые и сплошные нагрузки. В первом случае нагрузка будет распределяться через пролет, а во втором — по всей площади перекрытия. Расчет осуществляется с учетом этих факторов методом предельного равновесия. Безбалочные конструкции наиболее рационально делать квадратными. Устройство прямоугольного безбалочного перекрытия выполняется таким образом, чтобы соотношение сторон друг к другу было 1:5. В противном случае лучше возводить перекрытие с дополнительной опорой на балки.

Заключение

Монолитное перекрытие по профнастилу— современное решение, позволяющее оптимизировать строительный процесс, сделав его более рациональным и экономичным. Помимо экономической целесообразности, устройство таких перекрытий обеспечивает высокие эксплуатационные характеристики возводимого здания. Монолитные конструкции с дополнительным наружным армированием стальным профилированным листом меньше подвержены вероятности образования и раскрытия трещин, чем традиционные сборные перекрытия. Использовать бетонирование по профлисту можно при возведении любых зданий и сооружений. Они одинаково хорошо подходят как для жилого малоэтажного строительства, так и для возведения ангаров, складов, гаражей, производственных помещений и т. д.

Монолитные перекрытия по профнастилу: технология несъемной опалубки

Монолитные перекрытия по профнастилу, возведенные на основе технологии несъемной опалубки, получили широкое распространение в современном строительстве. Данный способ позволяет строить надежные и долговечные сооружения на облегченном фундаменте быстровозводимым способом.

Из какого профнастила делают перекрытия?

Для сооружения монолитных перекрытий по профлисту применяется исключительно несущий профнастил: Н57, 60, 75, 114. Поскольку только эти марки способны выдержать вес залитого бетона. Наряду с обычными изгибами гофра листы снабжены небольшими канавками, которые придаю дополнительную жесткость материалу. Выбор высоты гофра зависит от требуемой несущей способности и определяется на этапе расчетов.

Профнастил для опалубки перекрытий по цене самый дорогой, поскольку он имеет наименьшую полезную ширину и изготавливается из листа толщиной не менее 0,6 мм (Н -57, 60 по ГОСТ) и 0,7 мм (Н -75, 114).

Преимущества бетонных перекрытий по профнастилу

  • Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
  • Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
  • Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
  • Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
  • Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады , промышленные цеха и т.п.) потолок не потребует дополнительной отделки.
  • Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.

Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.

Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.

Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.

Технология несъемной опалубки

В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила

1 этап. Расчет перекрытия по профнастилу и смета

Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.

Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва , Стройиздат, 1987).

Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.

2 этап. Монтаж профнастила для опалубки перекрытий

Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.

Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.

3 этап. Армирование перекрытия по профнастилу

Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.

4 этап. Заливка перекрытия по профнастилу

Рекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.

При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.

После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».

Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.

В следующих видео показана заливка бетона и его выравнивание виброрейкой:

Где используют перекрытия из профнастила?

Перекрытия с использованием несущего профнастила применяются при строительстве малоэтажных быстровозводимых зданий на металлокаркасе: торговые комплексы, складские и промышленные здания, гаражи.

В последние годы их нередко используют при строительстве малоэтажных домов и сооружений из пено- и газо-бетона. Также перекрытия из профнастила и бетона часто заменяют устаревшие деревянные при реконструкции зданий.

Облегченное монолитное перекрытие по профилированному листу – конструктив, опыт участников портала

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

  • Что такое монолитное перекрытие по профилированному листу.
  • Технология устройства сталежелезобетонных перекрытий.
  • Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.

Монолитное перекрытие по профилированному листу

Изначально НИИЖБ (научно-исследовательский институт бетона и железобетона) Госстроя СССР разработал методику заливки монолитных железобетонных перекрытий со стальным профилированным настилом (СПН) для зданий и сооружений промышленного назначения. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987 году, спустя почти два десятилетия появился СТО 0047-2005, по сути, слегка обновленная версия первого варианта. Однако тем, кто хочет разобраться в технологии и сделать расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют сначала изучить методичку родом из Страны Советов.

Если хотите разобраться без лишних затрат, читайте рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом, НИИЖБ, 1987 г.

Суть методики заключается в том, что профнастил служит одновременно и несъемной опалубкой, и внешней арматурой плиты, а также финишным слоем.

Когда речь о производственных помещениях, такой наружной отделки более чем достаточно. По мнению разработчиков СТО, облегченные перекрытия по профилю по сравнению с обычной монолитной плитой обладают рядом достоинств:

  • Снижение количества стали на балки – на 15 %.
  • Сокращение трудозатрат – на 25-40 %.
  • Сокращение массы плиты – на 30-50 %.
  • Увеличение жесткости перекрытий (к горизонтальным нагрузкам).
  • Упрощение проводки коммуникаций – размещение магистралей в гофрах.
  • Отсутствие деревянной опалубки – увеличение скорости работ.

Применение сталежелезобетонных перекрытий при строительстве промышленных и частных зданий допустимо при следующих основных условиях:

  • слабоагрессивная и неагрессивная среда эксплуатации;
  • влажностный режим до 75 %;
  • температура в помещении не выше +30⁰С;
  • используемый бетон без хлористого калия и других, хлорсодержащих, добавок.

То есть, основным противопоказанием к этому типу перекрытий является повышенная влажность, в силу чего они обычно используются как межэтажные и не применяются между цоколем и первым этажом или подвалом и первым этажом.

Профлист в цоколе сгниет, кому интересны сроки, посмотрите поиском. На защите арок колес оцинкованные саморезы ржавеют за пару месяцев.

Для заливки плит допускается использование как тяжелых, так и легких бетонов, но класс прочности на сжатие для тяжелого бетона на мелкозернистом заполнителе – от В15 (М200), для легкого бетона на пористом заполнителе – от В12,5 (М150). Минимальный слой бетона над профильным настилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил изготавливается из несущих профилированных листов (Н), с высотой гофры от 44 мм.

Для арматурного каркаса применяются арматурные стержни периодического профиля, класса А-III, и проволока класса Вр. Если планируется перекрытие с лестничным проемом, то необходимо усиление арматурного каркаса по периметру и устройство бортовой опалубки. Стальные балки силового каркаса либо прокатные, либо составные профили.

Как рассчитать и соорудить монолитное перекрытие по профнастилу

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

    балки; профнастил; гибкая арматура, выложенная по волне; установленный вертикально стержневой анкер; арматурная сетка; стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

    Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки. Геометрическая форма и размеры у них могут быть практически любыми. Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения. Монтаж системы довольно прост, и справиться с ним сможет и новичок. За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

    Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса. Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета. Монтаж занимает значительно меньше времени. Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной. Профнастил для перекрытия может различаться по разновидности и марке. Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

    Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка. Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

    Ребристые, в свою очередь, могут быть:
    с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм. со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
    В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

Расчет перекрытия ↑

    Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас. Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент. Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

    Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента. Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций. Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

    рассчитать усилия на основе точных размеров будущей постройки,
    рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас; подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала; провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

    чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух; при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами , оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

    До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность. Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет. Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года. В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Несъемная опалубка для перекрытий из профлиста

При строительстве очень важно выбрать правильные материалы и разобраться в их применении, особенно ечли речь идет о монолитных работах. Для того чтобы монолит был качественным и крепким необходимо сделать опалубку правильно. Неправильно сделанная опалубка приведет к массе проблем в дальнейшей стройке.

Если вы желаете построить раз и навсегда, необходимо ознакомится с такой конструкцией, как опалубка поближе. Данная статья раскроет все преимущества в строительных работах и поможет вам уберечь ваше строительство от проблем.

Можно ли использовать профнастил для опалубки

Профностил — это популярный строительный материал для кровли и по облицовочным работам. Такой материал приобрел свое практичное применение из-за своего качества. Он очень прочный и добавляет необходимую жесткость монолиту. Для того, чтобы изготовить монолитное междуэтажное перекрытие или плоскую кровлю, в качестве опалубки лучшим материалом будет именно профилированный лист.

Опалубка из профлиста

Профнастил выдерживает огромные нагрузки, благодаря своим несущим способностям. При работе с этим материалом можно значительно сэкономить на бетоне и армировании монолита. Особенно это подходит для промышленных зданий, комплексов.

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Несъемная опалубка из профнастила

Несъемная опалубка из профнастила

Несъемная опалубка выполненная из профнастила имеет достаточно жесткости, чтобы стать отличным основаниям, ее укладывают на металлические балки перекрытий. Основанием из профлиста является опалубкой и выполняет армирующие задачи. Профлист с легкостью разрезается на нужные детали, тем самым из него можно смонтировать любую опалубку.

Использования этого материала уменьшает вес здания, что благоприятно влияет на долговечность постройки. Монолит получает дополнительную жесткость за счет получаемых ребер.

Поэтому практично стало использовать этот материал для несъемной опалубки. Так же эта опалубка исключает использование большого количества подпорок, оно уходит на минимум. Особенное внимание следует обратить на такие преимущества, как:

  • Прочность конструкции.
  • Листы не поддаются воздействию влаги, что обезопасит вашу постройку от разрушений.
  • Листы устойчивы к воздействию сырости и грибков, что благоприятно повлияет на безопасность здания.
  • Доступная цена.
  • Простота в использования.

Композитные плиты

Композитная плита — это плита в которой используется бетон и профлист для перекрытий. Жесткость профиля используют для дополнительного укрепления арматуры. Главным показателем является высота гофры. Чем выше гофра, тем меньше количество несущих балок.

Закрепляют профлист в каждую волну, что увеличивает прочность основания. Такие плиты улучают влагозащиту и сохраняют внешний вид от царапин. Такая конструкция имеет огромное преимущество к пожаробезопасности вашего сооружение, что оказывает хорошее воздействие на безопасность.

Создание плоской кровли из профнастила

Создание плоской кровли из профнастила с утеплителем

Плоская кровля из профнастила — современное и выгодное решение. Самым положительным качеством такой крыши является ее цена, она доступна каждому застройщику. Основанием для такого вида кровли служит перекрытие самого верхнего этажа здания. Такие крыши, чаще всего называют: «Без чердачные». Они помогают уберечь сооружение от погодных условий. Плоская крыша прослужит вам долгое время.

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа. Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения. Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия. От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам.

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением .

Монолитное строительство с использованием несъемной опалубки, несмотря на давнюю историю, получило широкое распространение не так давно. Тем не менее, эти .

Решили самостоятельно установить забор дома или на даче, но не уверены в своих знаниях и силах? Это не так сложно .

В монолитном строительстве применяется опалубка различных видов. Она напрямую влияет на фактуру и качество монолитов, придает элементам из бетона и .

Применение несъемной опалубки для плит перекрытий

В малоэтажном монолитном строительстве все чаще применяется несъемная опалубка – жесткая оболочка, которая после заливки бетона сцепляется с ним и становится неотъемлемой частью всей конструкции. Нет необходимости тратить время на демонтаж и деньги на смазку для его упрощения. Плюс ко всему хорошо обработанная внешняя поверхность опалубки удешевляет дальнейшие отделочные работы. Естественно, что такая эффективная технология стала использоваться и для плит перекрытия.

Оглавление:

  1. Особенности профлиста
  2. Монтаж профнастила
  3. Модули из пенополистирола
  4. Нюансы установки

Опалубка перекрытий в принципе немногим отличается от традиционных систем монолитного строительства. Просто вся конструкция располагается в горизонтальной плоскости, и максимальное давление бетона передается не на стенки, а на дно формы. Зато для опалубки плит расходуется меньше материалов благодаря небольшой толщине заливки. Нужна только сплошная поверхность, не позволяющая раствору стекать вниз, и невысокие бортики по периметру.

Но если просто смонтировать «лежачую» форму технически несложно, удержать вес бетонной плиты куда тяжелее. Чтобы обеспечивалась необходимая прочность и жесткость, съемная опалубка монтируется поверх целой системы балок и вертикальных стоек. К ним предъявляются определенные требования по соблюдению шага установки и количества опор, на которые должен равномерно распределяться вес перекрытия. Время монтажа от этого только увеличивается.

Несъемные формы позволяют немного сократить сроки проведения строительства, но и требования к ним иные. Такая опалубка продолжит свою работу на уже готовом объекте и будет вынуждена испытывать давление плиты постоянно. Потребуется от нее и долговечность, поскольку в процессе эксплуатации заменить ее не получится.

Жесткость опалубки и длительный срок службы перекрытия достигается подбором современных материалов. Для создания несъемных конструкций с нужными характеристиками сегодня используют профлист и полистирольные блоки.

Опалубка из профнастила

Несущий профлист для перекрытий сам по себе отлично удерживает вес бетонной плиты. Благодаря сложной геометрии тонкая оцинковка приобретает повышенную жесткость и успешно сопротивляется изгибающим нагрузкам. С той же целью профнастил изготавливают небольшой ширины, что сказывается на конечной стоимости, хотя и не в лучшую сторону.

Впрочем, далеко не каждый вид листового проката можно использовать для перекрытий. Здесь допускается применение только профиля марки Н (несущий) высотой от 57 до 114 мм с дополнительными ребрами жесткости. Толщина стали нормируется ГОСТом:

  • для профилей Н57 и Н60 она составляет 0,6 мм;
  • для Н75 и Н114 – 0,7 мм.

Выбор параметров гофры производят на основании прочностного расчета. Несущая способность профлиста сравнивается с тем давлением, которое на него оказывает толща бетона. Долговечность металлической конструкции обеспечивает антикоррозионное покрытие стали. Это может быть оцинковка или полимерное напыление, главное, чтобы на поверхности не было глубоких царапин и других повреждений.

Всем хороша опалубка из профнастила для плит, но от ее единственного недостатка просто так отмахнуться нельзя – в жилом доме гофрированное металлическое перекрытие будет выглядеть по меньшей мере странно. Вот и остается использовать такой замечательный материал только для промышленных металлокаркасных зданий: ангаров, складов и других производственных объектов.

Особенности монтажа

В роли опоры для профнастила выступают каркасные балки потолка. В идеале длина проката должна быть такой, чтобы крайние листы можно было уложить сразу на три точки. После этого между ними стелют остальные полосы с нахлестами в 1-2 волны, крепят саморезами и заклепками по швам.

Если опалубка плиты перекрытия по проекту не накрывает все помещение, боковые стенки для нее изготавливают из досок, а после схватывания бетона демонтируют. Армирование плиты выполняется по традиционной схеме и отличается только выбором подставок, удерживающих нижний пояс. Чтобы не поцарапать поверхность профлиста, нужно купить пластиковые фиксаторы-стойки с утолщенным низом (цена от 0,7 до 5 руб за штуку).

Пенополистирольные модули

Несмотря на кажущуюся хрупкость, несъемная опалубка из пенополистирола применяется чаще, чем профлист. Все дело в том, что она одновременно выполняет функции термоизоляции, поэтому позволяет создавать уже утепленные перекрытия.

Но достоинства пенополистирола этим не ограничиваются. Из полезных для монолитного строительства свойств также можно назвать:

  • низкую звукопроницаемость;
  • небольшой вес;
  • хорошую обрабатываемость ручным инструментом;
  • гладкую поверхность, пригодную к отделке.

Сквозные отверстия в полимерных формах увеличивают теплоизоляционные свойства пенополистирола и в то же время могут использоваться для прокладки внутренних инженерных систем. В плане долговечности ППС-модули тоже безупречны, но возвращаясь к вопросам прочности, отметим, что несъемная опалубка из пенополистирола не может похвастать нужными характеристиками. Стены, где полимерная оболочка просто не позволяет бетону растекаться, она еще удерживает, а вот перекрытие – уже нет.

Этот недостаток пенополистирола приходится чем-то компенсировать. Поэтому модули дополнительно усиливаются парными металлическими швеллерами. Они и удерживают вес бетона с арматурой, пока плита не наберет собственную прочность.

Сборка опалубки

Легкая несъемная опалубка для межэтажных перекрытий упрощает строителям работу и снижает общую нагрузку на здание. Вот только особенности ее монтажа известны далеко не всем. И если с профнастилом особых вопросов не возникает – обычная конструкция, разве что рифленая – то к пенополистиролу многие даже не знают, как и подойти.

Причина в нестандартной конструкции блоков. Отдельные модули выглядят как небольшие подушки с раздавшимся основанием, в сборе же они и вовсе перестают походить на обычную опалубку. А ведь каналы между блоками из пенополистирола позволяют залить не просто перекрытие, а прочную ребристую плиту с армированием.

1. На время работы вдоль длинных стен нужно будет уложить прочные балки, чтобы собранная опалубка перекрытий не прогибалась по центру. Также потребуются временные вертикальные стойки.

2. В модули вставляются парные металлические швеллеры (их можно приобрести отдельно) – получаются этакие «бусы» на двух жестких осях.

3. Набранные ряды плотно укладываются поперек смонтированных балок, но основная нагрузка идет на несущие стены.

4. Когда несъемная опалубка собрана и готова к работе, в рядах модулей хорошо видны широкие желоба. В них укладываются связанные стержни арматуры d=8 мм.

5. Верх накрывается металлической сеткой с ячейками 100х100 мм.

При укладке бетона лотки превратятся в мощные ребра жесткости, а поверхность фактически в стяжку поверх утеплителя. Этажом ниже это будет выглядеть обычным ровным потолком, который легко поддается шпаклевке и чистовой отделке. Толщина заливки в самой верхней точке должна составлять не меньше 50 мм, но и слишком толстой ребристую плиту делать не нужно. Это позволит значительно сократить расходы на материалы, не потеряв прочности конструкции.

Ограничение: модульная несъемная опалубка для перекрытий в сборе может быть не более 12 м. При этом металлопрофиль, на который нанизаны все блоки ряда, выбирают чуть длиннее – выпуск в 150-200 мм обеспечит опору на балки или ригели несущих стен.

ТипРазмер, мВес 1 м2, кгЦена за шт, рубСтоимость 1 м2, руб
Профнастил Н753х0,810,5820342
Пенополистирольный модуль1х0,51,4425276

Защита рабочего листа - Excel

Перейти к основному содержанию Microsoft

Служба поддержки

Служба поддержки

Служба поддержки

  • Главная
  • Microsoft 365
  • Офис
  • Windows
  • Поверхность
  • Xbox
  • Сделки
  • Больше
    • Все Microsoft

    Защита книги - служба поддержки Office

    Чтобы другие пользователи не могли просматривать скрытые листы, добавлять, перемещать, удалять или скрывать листы, а также переименовывать листы, вы можете защитить структуру своей книги Excel паролем.

    Примечание. Снимки экрана в этой статье были сделаны в Excel 2016. Если у вас другая версия, ваше представление может немного отличаться, но, если не указано иное, функциональность остается прежней.

    Примечания: Защита книги - это не то же самое, что защита файла Excel или рабочего листа паролем. См. Дополнительную информацию ниже:

    Защита структуры книги

    Чтобы защитить структуру книги, выполните следующие действия:

    1. Нажмите Просмотр > Защитите книгу .

      Примечание: Параметр для Windows доступен только в Excel 2007, Excel 2010, Excel для Mac 2011 и Excel 2016 для Mac. Выберите параметр Windows , если вы хотите запретить пользователям перемещать, изменять размер или закрывать окно книги, а также скрывать / отображать окна.

    2. Введите пароль в поле Пароль .

      Важно: Пароль не обязателен. Если вы не укажете пароль, любой пользователь может снять защиту и изменить книгу. Если вы все же вводите пароль, убедитесь, что вы выбрали его, который легко запомнить. Запишите свои пароли и храните их в надежном месте. Если вы их потеряете, Excel не сможет восстановить их за вас.

    3. Выберите OK , повторно введите пароль для подтверждения, а затем снова выберите OK .

    На вкладке Просмотр см. Значок Защитить книгу . Если он выделен, значит, книга защищена.

    Если вы нажмете на нижнюю часть листа внутри своей книги, вы заметите, что параметры для изменения структуры книги, такие как Вставить , Удалить , Переименовать , Переместить , Копировать , Скрыть и Unhide Все листы недоступны.

    Параметр Protect Workbook в меню Info также указывает, что структура книги защищена. Чтобы просмотреть этот параметр, щелкните Файл > Информация > Защитить книгу .

    Нажмите Просмотр > Защитить книгу . Введите пароль и нажмите OK .

    Чтобы другие пользователи не могли просматривать скрытые листы, добавлять, перемещать, удалять или скрывать листы, а также переименовывать листы, вы можете защитить структуру своей книги Excel паролем.

    Примечание. Снимки экрана в этой статье были сделаны в Excel 2016. Если у вас другая версия, ваше представление может немного отличаться, но, если не указано иное, функциональность остается прежней.

    Примечания: Защита книги - это не то же самое, что защита файла Excel или рабочего листа паролем. См. Дополнительную информацию ниже:

    Защита структуры книги

    Чтобы защитить структуру книги, выполните следующие действия:

    1. Нажмите Просмотр > Защитите книгу .

      Примечание: Параметр для Windows доступен только в Excel 2007, Excel 2010, Excel для Mac 2011 и Excel 2016 для Mac. Выберите параметр Windows , если вы хотите запретить пользователям перемещать, изменять размер или закрывать окно книги, а также скрывать / отображать окна.

    2. Введите пароль в поле Пароль .

      Важно:

      • Пароль не обязателен. Если вы не укажете пароль, любой пользователь может снять защиту и изменить книгу. Если вы все же вводите пароль, убедитесь, что вы выбрали его, который легко запомнить. Запишите свои пароли и храните их в надежном месте. Если вы их потеряете, Excel не сможет восстановить их за вас.

      • Пароли в Excel для Mac имеют ограничение в 15 символов.Вы не можете открыть книгу или документ, защищенный паролем в версии Excel для Windows, или если пароль длиннее пятнадцати символов. Если вы хотите открыть файл в Excel для Mac, попросите автора, работающего в Windows, изменить длину пароля.

    3. Введите пароль еще раз и нажмите ОК .

    На вкладке Просмотр см. Значок Защитить книгу .Если он выделен, значит, книга защищена.

    Если вы нажмете на нижнюю часть листа внутри своей книги, вы заметите, что параметры для изменения структуры книги, такие как Вставить , Удалить , Переименовать , Переместить , Копировать , Скрыть и Unhide Все листы недоступны.

    Нажмите Просмотр > Защитить книгу .Введите пароль и нажмите OK .

    Чтобы снять защиту с листа, выполните следующие действия:

    1. Перейдите к листу, с которого нужно снять защиту.

    2. Перейти к файлу > Информация > Защитить > Снять защиту с листа или с вкладки Просмотр > Изменения > Снять защиту с листа .

    3. Если лист защищен паролем, введите пароль в диалоговом окне Снять защиту листа и нажмите OK .

    Excel в Интернете может открывать книги, защищенные паролем, но эти файлы нельзя редактировать в Интернете. Пароли нельзя добавлять, изменять, удалять или восстанавливать из Excel в Интернете.

    Если вы хотите добавить пароль к книге, над которой работаете в Excel в Интернете, и у вас есть классическое приложение Excel, используйте кнопку Открыть в Excel , чтобы открыть книгу и защитить ее паролем. Но в дальнейшем вы сможете просматривать файл только в Интернете - чтобы внести изменения в книгу, откройте ее в настольной версии Excel.

    ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА и снятие опалубки | GCP Applied Technologies

    Введение

    Гидроизоляционные мембраны

    PREPRUFE® разработаны для использования на слепых сторонах.Типичные варианты применения с глухой стороны включают использование мембраны PREPRUFE® 160R / 160R Plus на фундаментных стенах, залитых непосредственно против систем удержания грунта, или использование мембраны PREPRUFE® 300R / 300R Plus в горизонтальном положении под структурной бетонной плитой.

    В некоторых применениях под плитами мембраны PREPRUFE® используются для крепления к обычным гидроизоляционным мембранам для завершения гидроизоляционной оболочки. В этих случаях мембрана PREPRUFE® устанавливается и закрепляется на внутренней панели вертикальной опалубки перед укладкой арматурной стали, дополнительной опалубки и бетона.PREPRUFE® 300R / 300R Plus может быть механически прикреплен к вертикальной опалубке через излишек материала. Лучше всего оставить верхнюю переднюю кромку мембраны PREPRUFE® немного ниже верхней отметки бетонной заливки. После заливки бетона на мембрану PREPRUFE® опалубка должна оставаться на месте, пока бетон не наберет достаточную прочность на сжатие. Начальная адгезия мембраны PREPRUFE® ограничена прочностью бетона на сжатие.

    Минимальная прочность бетона на сжатие 3000 фунт-сила / дюйм. 2 (20 МН / м 2 ) рекомендуется перед снятием опалубки, установленной рядом с мембранами PREPRUFE®. Преждевременное снятие опалубки может привести к необратимой потере связи между мембраной и бетоном.

    Ориентировочно структурная бетонная смесь с пределом прочности 6000 фунт-сила / дюйм. 2 (40 МН / м 2 ) обычно требует времени отверждения примерно 14 дней при средней температуре окружающей среды 40 ° F (5 ° C) или 3 дня при средней температуре окружающей среды 70 ° F ( 21 ° C) для достижения прочности на сжатие 3000 фунт-сила / дюйм. 2 (20 МН / м 2 ). Вышеупомянутые рекомендации не принимают во внимание использование ускорителей схватывания, таких как ускоритель PolarSet®, поставляемый GCP Applied Technologies.

    После заливки бетона и его отверждения опалубка снимается в соответствии с указаниями выше. Эта процедура обнажит поверхность мембраны из полиэтилена высокой плотности (HDPE). Во время снятия опалубки важно удалить излишки, не прилипшие к мембране PREPRUFE®.Излишки материала могут оказывать давление на мембрану и вызывать медленное отслаивание мембраны от бетона. Практика оставлять мембрану немного ниже верхней отметки бетонной заливки, как упоминалось ранее, поможет смягчить отслаивание, которое также может усилиться теплом в теплые дни или если поверхность мембраны из полиэтилена высокой плотности подвергается воздействию солнечного света.

    Участки мембраны PREPRUFE®, которые повреждены или отслоились от бетона, должны быть удалены и перекрыты как минимум на 6 дюймов.(150 мм) с мембранами BITUTHENE® и оканчивается со всех сторон жидкой мембраной BITUTHENE®.

    Любая открытая мембрана PREPRUFE® должна быть защищена утвержденным курсом защиты перед засыпкой.

    Заключение

    Адгезия между мембранами PREPRUFE® и бетоном изначально ограничивается прочностью бетона на сжатие. Минимальная прочность бетона на сжатие 3000 фунт-сила / дюйм 2 (20 МН / м 2 ) является рекомендуемым показателем перед снятием опалубки, установленной рядом с мембранами PREPRUFE®.Использование ускорителя PolarSet® в конструкции бетонной смеси может сократить время отверждения, необходимое при более низких температурах.

    .
    Профлист для несъемной опалубки: Как выбрать профнастил для опалубки? Критерии качества

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
