3D Расчет вальмовой крыши: онлайн калькулятор расчета четырехскатной шатровой крыши

Заполните размеры в миллиметрах:

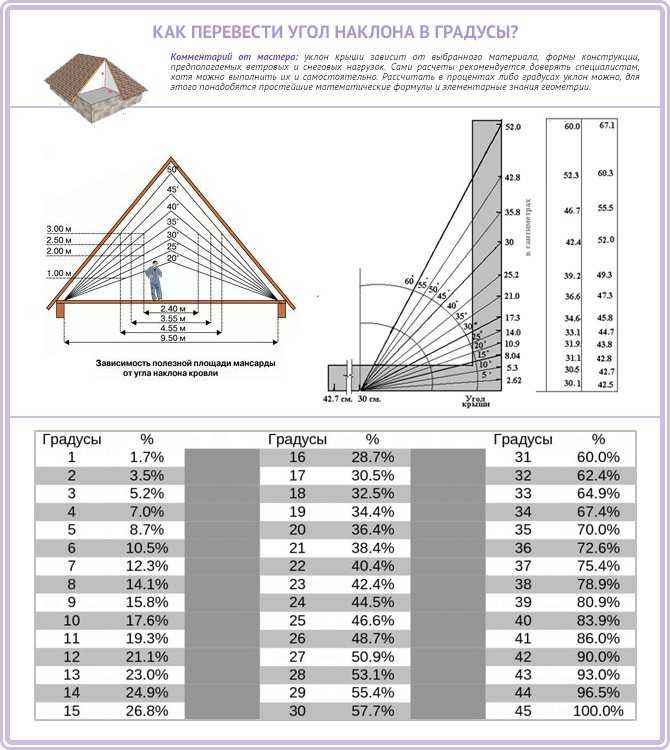

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность.

Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (

S) для стропил разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно руководствоваться рекомендациями, наведенными в СП 64. 13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».

O1 – Ширина досок обрешетки.

O2 – Толщина досок обрешетки.

R – Шаг обрешетки (т.е. расстояние между соседними досками).

Обрешетка стропильного каркаса кровли выполняет опорные функции, ее сечение (ширина O1 и толщина O2) определяется весом, жесткостью кровельного материала и углом наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.

Кровельный материал	Уклон кровли, градусов	Сечение обрешетки, мм	Шаг обрешетки, мм
Профнастил	30-45	30×100	400-1500
Цементно-песчаная или керамическая черепица	22-30	30×50;40×50; 40×60 или 50×50	300-340
Цементно-песчаная или керамическая черепица	30-90	50×150; 60×180	320-350
Мягкая (рулонная) кровля, например, битумная черепица	От 8	30×100	3-5
Металло-черепица	От 20	25×100; 30×100	300-1000
Асбестоцементные листы – шифер	14-60	50×50; 50×100; 7,5×7,5	500-750

Заполняя поля онлайн калькулятора пальмовой крыши, нужно выбрать оптимальное сечения обрешетки и ее шаг в конкретном случае помогут рекомендации, приведенные в СП 64. 13330.2011 «Деревянные конструкции», СНиП II-26-76* «Кровли» и СП 20.13330.2011 «Нагрузки и воздействия».

Если необходим чертеж, приближенный к требованиям ГОСТ, отметьте пункт «Черно-белый чертеж», это сэкономит цветную краску или тонер при печати.

Нажмите «Рассчитать».

Результаты расчета шатровой крыши:

Наш онлайн калькулятор с чертежами поможет Вам рассчитать материалы для обустройства шатровой или вальмовой кровли и создаст детализированные чертежи (с точными размерами всех деталей стропильной системы). Вы сможете бесплатно узнать площадь, ширину, высоту кровли, длину пиломатериалов для карнизов, коньков, стропил, обрешетки для каждой стороны крыши и необходимый объем древесины по каждой позиции. Такие данные позволят сформировать представление о стоимости четырехскатной крыши (составить смету) и закупить нужное количество пиломатериала для стропильной системы. Рекомендуется также получить консультацию квалифицированного специалиста (строителя-кровельщика с опытом реализации успешных проектов) по обустройству крыши, поскольку от ее качества, надежности во многом зависит комфорт и уют Вашего дома.

Расчет вальмовой крыши с чертежом: калькулятор онлайн

Главная Калькуляторы

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Содержание

Устройство крыши
Калькулятор онлайн
Обрешетка
Материал для теплой кровли

Устройство крыши

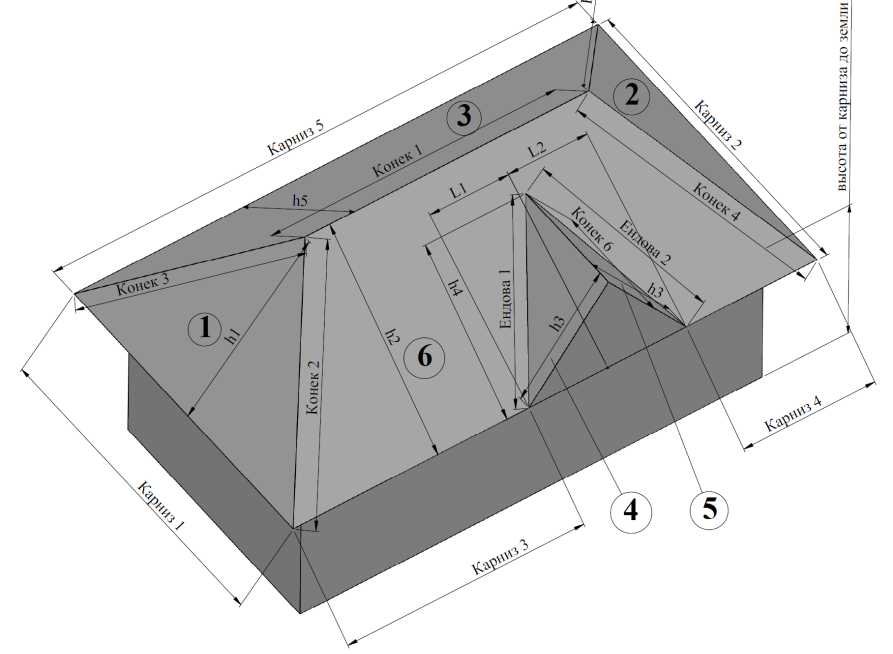

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

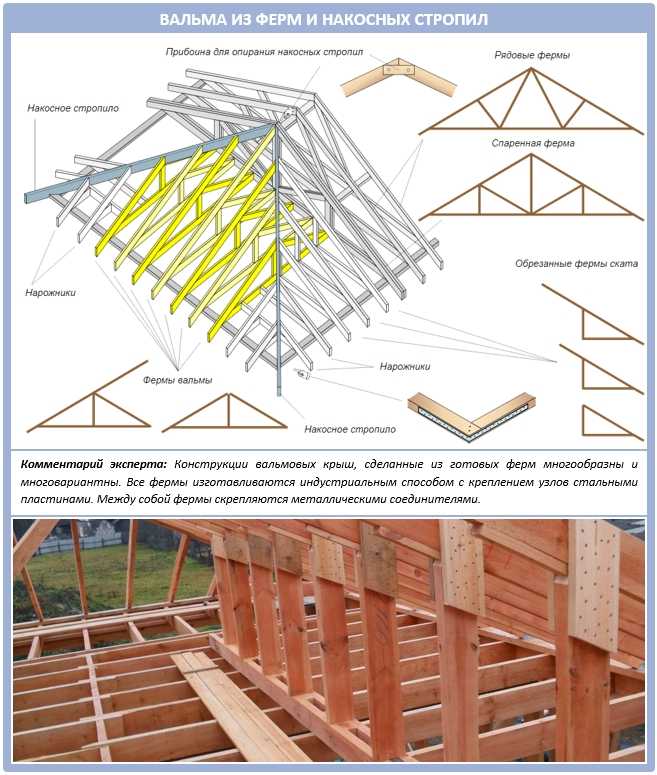

Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.

Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

При онлайн расчетах кровли берется во внимание ее покрытие. Материал может быть в виде рулонов, отдельных модулей или листов.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

пароизоляционное покрытие – металлизированная трехслойная пленка;
утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
контробрешетка — конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Александр Викторович

Приветствую! На нашем сайте вы найдете для себя огромное количество полезных статей и советов о современном строительстве, ремонте и дизайне интерьера. Для вашего удобства все статьи сайта распределены по тематическим разделам. Также мы всегда готово поддержать беседу в комментариях, пишите.

Авторы статей:

калькулятор на крыше бедренной крыши онлайн 3D (стропили, ферма, угол, площадь)

также см.

Дисплей

Единицы длины:

Технические чертежи Цвет:

жесткая (например, черепица или металлическая кровля)

Soft (например, мембранная кровля)

Крыша

Высота крыши:

Eave Overhang (SOFFIT):

002

Здание

Ширина здания:

Длина здания:

Толщина стены:

Высота стены:

. Purlin)
Ширина:
МВт
Высота:
MT
Рактер

Бердсмут.0007 RW

Толщина стропила:

РАЙКА РАФТЕРЫ. DT

Боковая накладка:

Контробрешетка (рейка)

Толщина:

Кровельная рейка (рейка) 709004 Ширина3:

08

Толщина:

Распространение Battens:

osb Плата.

Кровельные материалы (листы или куски)

Ширина:

Длина:

Нахлест (нахлест сверху):

008

СПОСОВАНИЕ:

Выберите Рисунок:

Диаграмма кадрирования крыши на высоте (основная сторона крыши)
Плана крыши на крыше. Схема нарожных стропил (левая сторона: №s5-s8, s9-s12, s21-s24, s29-32)
Схема нарожных стропил (правая сторона: №s1-s4, s13-s16, s17-s20, s25-28)
Схема вальмовых стропил
Схема обычных стропил
Обрешетка, обрешетка (сторона вальмового конца)
Обрешетка, рейка (основная сторона крыши)
Стеновая плита или вырез нижнего прогона (угловое соединение)
Схема материалов кровельного покрытия (вершина)
Схема кровельного покрытия (основная крыша)

{{#isCovered} }

Расстояние: 0

Результаты расчета

Стеновая пластина, нижний прогон (сторона главной крыши)

Стеновая пластина, нижний прогон (сторона вальмового конца)

Ширина: 15 cm
Thickness: 15 cm
Length: 570 cm

Building

Building width: 600 cm
Building Length: 1000 cm
Высота стены: 400 см
Толщина стены: 30 СМ

Крыва

. 0234

Eave Overhang (Soffit): 50 CM

Угол крыши (PITE): 43,67 °

02 (квадрат 4

(кв. Луч)

Coomon Rafter, King Common

Common Rafter Plumb Угол среза: 46,33 °
Общая плавная шарика.0233 494.77 cm
Rafter depth: 15 cm
Thickness: 5 cm
Actual rafter length (ridge plumb cut — tail cut): 480.45 cm
Rafter длина от гребня до H.A.P (высота над птичьим ртом): 411,32 см
длина от гребня по отвесу до седалищного среза (нижняя часть): 404,4 см ): 69.13 cm
Plumb cut (heel cut): 4.77 cm
Seat cut (level): 5 cm

Hip rafter

Hip cut angle: 55. 98 °
Глубина среза в бедрах для бедра.0233 5 СМ
Фактическая длина стропила (срез гребенератового шариба — разрез хвоста): 592,95 см
Длина рафтера от Ridge до H.A.P (Высота выше Birdsmouth): 3333333333.646.63. 500,8 см
Длина хвоста или карниза (задний срез — пяточный срез «птичий рот»): 88,33 см
Вертикальный срез (пяточный срез3): 9 9,02 см30234
Разрешка сиденья (уровень): 3,16 см
РАБОР БАКА СРЕДНЯ ДЛЯ БОЛЬШОЙ ДЛЯ ДЕЛА (СМОРТА): 3,02 СМ

.02. Расстояние: 60 см

Угол среза в гнезде.4,77 см

Глубина гнезда Глубина: 15 см

Толщина: 5 см

Хвост. 4,77 см

Сиденье (уровень): 5 см

Глубина выреза нарожника — для соединения нарожника с вальмовым стропилом: 9,913 3

Кровяные баттены (Lath)

Угол среза BATTEN: 54,12 °
.
Width: 10 cm
Battens spacing: 30 cm

Roofing underlayment

Jack rafters spacing

s 1: 60 cm
s 2: 60 cm
s 3: 60 cm

Jack rafters length

s 1: 392.6 cm
s 2: 302.74 CM
S 3: 212,87 см
S 4: 123 CM

. Common RAFERS и KILL Common

и Common RAFERS и KILL SPACKICGE

929292

292

2.0194

c 2: 60 cm

c 3: 60 cm

c 4: 60 cm

c 5: 60 cm

c 6: 65 см

Бэттен. 30 см

D 5: 30 cm

D 6: 30 cm

D 7: 30 cm

D 8: 30 cm

D 9 : 30 cm

D 10: 30 cm

D 11: 30 cm

D 12: 23. 9 cm

Roofing battens dimensions (hip end)

L 1: 703.45 cm
L 2: 645.59 cm
L 3: 587.73 cm
L 4: 529.86 cm
L 5: 472 cm
L 6: 414.14 cm
L 7: 356.28 cm
L 8: 298.41 cm
L 9: 240.55 cm
L 10: 182.69 cm
L 11: 124.82 cm
L 12: 66.96 cm
L 13: 17.92 cm

Roofing battens dimensions ( Основная крыша)

L 1: 1103,27 см
L 2: 1045,41 CM
L 3: 397,555. 555.5555.
L 3: 397.555.5.5555.5.5.9.555.555.5.
99397993996979797979797979797979797979797979797979797939.9939.993. 9023. 9,555.0003
L 5: 871.82 cm
L 6: 813.96 cm
L 7: 756.1 cm
L 8: 698.23 cm
L 9 : 640.37 cm
L 10: 582.51 cm
L 11: 524.65 cm
L 12: 466.78 cm
L 13: 417.74 cm

Кровавый материал (конец бедра)

ST 1: 125 x 250 CM
ST 2: 125 x 250 CM

94
3.
3933.
3.
3.
3.
3.
3.
3933.
.
3.
3.
3.
3.
3.
.
93.
93933.
.
93.
9. 9023 3. 9023 3. 9023 3. 9023 3. 9023 3: .
ST 4: 125 x 250 cm
ST 5: 125 x 250 cm
ST 6: 125 x 250 cm
ST 7: 13.45 x 250 cm
СТ 8: 125 x 248.9 cm
ST 9: 125 x 248.9 cm
ST 10: 125 x 248.9 cm
ST 11: 18.51 x 248.9 cm

Roofing material (main roof)

ST 1: 125 x 250 cm
ST 2: 125 x 250 cm
ST 3: 125 x 250 cm
ST 4 : 125 x 250 см
ST 5: 125 x 250 cm
ST 6: 125 x 250 cm
ST 7: 125 x 250 cm
ST 8: 125 x 250 cm
ST 9: 125 x 250 cm
ST 10: 68. 27 x 250 cm
ST 11: 125 x 248.9 cm
ST 12: 125 х 248,9 см
ST 13: 125 x 248.9 cm
ST 14: 125 x 248.9 cm
ST 15: 125 x 248.9 cm
ST 16: 125 x 248.9 cm
ST 17: 73.33 x 248.9 cm

Materials for construction

Wall plate, inferior purlin (hip end side)

Width: 15 cm
Thickness: 15 см
Длина: 570 см
Количество: 2 шт.
Общая длина: 1140 см
Объем древесины: 0,257 M3

Стенка.

Толщина: 15 см

Длина: 1000 см

Номер: 2 шт.

Total length: 2000 cm

Wood volume: 0.45 m3

Ridge board (beam)

Ridge depth: 15 cm
Ridge thickness: 5 см
Длина: 405 см
Количество: 1 шт.
Объем древесины: 0,03 м3

Common rafters, king common

Depth: 15 cm
Thickness: 5 cm
Total rafter lumber length: 494.77 cm
Number: 16 шт.
Total length: 7916. 28 cm
Wood volume: 0.594 m3

Hip rafters

Depth: 15 см
Толщина: 5 см
Общая длина пиломатериалы: 603,07 CM
3333344 40234
: 334 4.
Total length: 2412.29 cm
Wood volume: 0.181 m3

Jack rafters (cripple)

Depth: 15 cm
Thickness: 5 см
Количество: 32 шт.
Total length: 8249.67 cm
Wood volume: 0.619 m3

Counter-batten (lath)

Width: 5 cm
Thickness: 3 см
Общая длина: 18296,53 см
Объем древесины: 0,274 м3

170003
Width: 10 cm
Thickness: 2. 5 cm
Total length: 28956.96 cm
Wood volume: 0.724 m3
Roofing underlayment

Ширина: 100 см
Общая длина: 11050 CM
Область: 110,5 M2
9: 5 9000 2
9:
9:
9: 5 9000 2 9000 2 9000 2 9000 2 9000 2
9: 5 9000 2 9000 2
9: 5 9000 2 9000 2
9: 5
9000 9: 5

9: 5.0233 12 шт.

Материалы для покрытия крыши (листы или кусочки)

Ширина: 125 см
Длина: 250 CM
.
Area: 165.625 m2

Roof insulation materials

Thickness: 15 cm
Volume: 11. 392 m3

Initial parameters

Display

Type of roofing material

Building

Building width: 600 cm
Building Length: 1000 cm
Wall thickness: 30 cm
Высота стены: 400 см

Стенная пластина (hefior purlin)

Ширина: 15 СМ
33.0233 15 cm

Rafter

Birdsmouth seat cut: 5 cm
Rafter depth: 15 cm
Rafter thickness: 5 cm
Rafters spacing: 60 cm

Roofing underlayment

Width: 100 cm
Length: 1000 cm
Headlap: 0 cm
Sidelap: 15 cm

Counter-batten (lath)

Thickness: 3 cm

Roofing battens (lath)

OSB board sheating

Ширина: 125 см
Длина: 250 см
Толщина: 1,4 См

. 0003

Обратите внимание:

Значения, выделенные зеленым цветом , являются допустимыми значениями.
Значения, выделенные оранжевым цветом , имеют незначительные отклонения от нормы.
Значения, выделенные красным цветом , представляют собой значения, которые подвергают конструкцию риску разрушения или делают ее использование неудобным.

3 Онлайн-калькулятор каркаса вальмовой крыши Бесплатные сайты

Рейтинги редактора:

Рейтинги пользователей:

[Всего: 1 В среднем: 3]

Вот список из 3 бесплатных онлайн-калькуляторов каркаса вальмовой крыши . Вальмовая крыша (или четырехскатная крыша) содержит загрузку откосов всех сторон к стенам. Это может быть вальмовая пирамидальная крыша , где основание крыши квадратное, а стороны крыши идентичны, или вальмовая крыша другого типа , где основание представляет собой прямоугольник, а обращенные стороны идентичны. Вальмовая крыша содержит коньковую доску , вальмовые стропила, нарожники и простые стропила . И эти сайты помогут вам рассчитать площадь крыши, подъем крыши, длину вальмового стропила, длину коньковой доски, общую длину стропила и т. д. Таким образом, вы можете получить хорошее представление о том, какими должны быть параметры для правильного проектирования каркаса вальмовой крыши.

Большинство этих калькуляторов каркаса вальмовой крыши также позволяют сохранять выходные данные для последующего использования. Один веб-сайт в этом списке также содержит функцию , показывающую график для каркаса вальмовой крыши.

Давайте проверим эти бесплатные калькуляторы каркаса вальмовой крыши один за другим.

Калькулятор каркаса вальмовой крыши

Калькулятор каркаса вальмовой крыши (от Blocklayer.com) — один из лучших вариантов в этом списке. Вы можете добавить много деталей, и на их основе будет создан результат. Одной из уникальных особенностей этого веб-сайта является то, что он также генерирует график для каркаса вальмовой крыши . На этом графике вы можете проверить длину и ширину крыши, общие участки, расстояние между стропилами, общую высоту крыши, конек и т. д.

Вы можете ввести такие данные ввода, как:

Длина стены.
Расстояние между стропилами.
Толщина бедра.
Толщина стропила.
Сегменты крыши.
Угол крыши.
Глубина хребта.
Свес (уровень).
Расстояние между стропилами (равное или точное расстояние).
Глубина стропила.
Деталь лианы и др.

Введите данные и используйте кнопку Рассчитать , чтобы получить результаты. Помимо создания графика, он показывает детали того, что вам нужно. Например, он покажет, что вам нужен 1 конек указанного размера, обычные стропила, лианы и многое другое. Вы также можете сохраните свой расчет онлайн , что является еще одной полезной опцией. Таким образом, этот калькулятор каркаса вальмовой крыши предоставляет довольно хорошие возможности.

Myrooff.com

Myrooff.com поставляется с простым, но полезным калькулятором вальмовой крыши. Вам просто нужно ввести такие данные, как длина крыши, угол крыши (в градусах), ширина крыши, тип метрической системы (футы, метрическая система или дюймы) и конечная метрическая система (дюймы, метрическая система или футы). После ввода данных вы получите результат.

Вы увидите требуемую длину коньковой доски, площадь крыши, длину вальмового стропила, подъем крыши, общую длину стропила на основе введенных вами значений. Это все, что делает этот сайт. Других и дополнительных опций нет. Доступны только основные опции.

Planetcalc.com

Planetcalc.com (домашняя страница) также является хорошим вариантом для быстрого расчета длины вальмового стропила, длины коньковой доски, площади крыши, угла крыши, общей длины стропила и объема.

Программа для расчета вальмовой крыши: онлайн калькулятор с чертежами стропил
