Проходные сенсорные выключатели
- VL-C701S / VL-C701SR / VL-C701SZ
- VL-C702S / VL-C702SR / VL-C702SZ
Функция проходного выключателя работает только после синхронизации.
Без синхронизации они работают как обычные выключатели.
Проходные сенсорные выключатели LIVOLO не работают с выключателями других брендов.
Сенсорные выключатели используются для управления нагрузкой (лампой) с двух, трех, четырех или пяти мест.
Синхронизация
- Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
- Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.
Сброс синхронизации
- Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
- Синхронизация сброшена.
Одноклавишный сенсорный проходной выключатель
- Обесточьте место подключения
- В схеме используется Главный и Второстепенные выключатели.
- Фазный провод подсоедините к входам L(in) Главного и Второстепенных выключателей.
- Нагрузку (лампу) подключите к входу L1(Load) Главного выключателя.
- Информационный COM-порт Главного соедините с COM-портом Второстепенных выключателей.
- Привинтите выключатели к подрозетнику
- Защёлкните рамки
- Подайте питание к выключателям
Двухклавишный сенсорный проходной выключатель
- Обесточьте место подключения
- В схеме используется Главный и Второстепенные выключатели.
- Фазный провод подсоедините к входам L(in) Главного и Второстепенных выключателей.
- Нагрузки (лампу 1 и лампу 2) подключите к входам L1(Load) и L2(Load) Главного выключателя.
- Информационный COM-порт Главного соедините с COM-портом Второстепенных выключателей.
- Привинтите выключатели к подрозетнику
- Защёлкните рамки
- Подайте питание к выключателям
Проходные клавишные выключатели
VL-C7-K1S / VL-C7-K2S
Механические выключатели используются для управления нагрузкой (лампой) с двух (не более) мест.
Одноклавишный проходной механический выключатель
- Обесточьте место подключения
- Фазный провод подсоедините к входу L(in) одного выключателя.
- Нагрузку (лампу) подключите к входу L(in) второго выключателя.
- Соедините входы L1 и L2 одного выключателя c входами L1 и L2 второго выключателя соответственно.
- Привинтите выключатели к подрозетнику
- Защёлкните рамки
- Подайте питание к выключателям
Двухклавишный проходной механический выключатель
- Обесточьте место подключения
- Фазный провод подсоедините к входам L(in) одного выключателя.
- Нагрузки (лампу 1 и лампу 2) подключите к входам L(in) второго выключателя.
- Соедините входы L1 и L2 одного выключателя c входами L1 и L2 второго выключателя соответственно.
- Привинтите выключатели к подрозетнику
- Защёлкните рамки
- Подайте питание к выключателям
Схема подключения проходного выключателя своими руками
«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам.
Как начать работу над созданием выключателей
Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет
В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.
Создать схему для подключения проходного выключателя
Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений. При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.
Схема проходного выключателя выглядит следующим образом:
- проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
- другой проводок (он называется фазный) соединяет общий контакт выключателей
- контакты выключателей соединяют между собой (тут используется коробка)
- фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

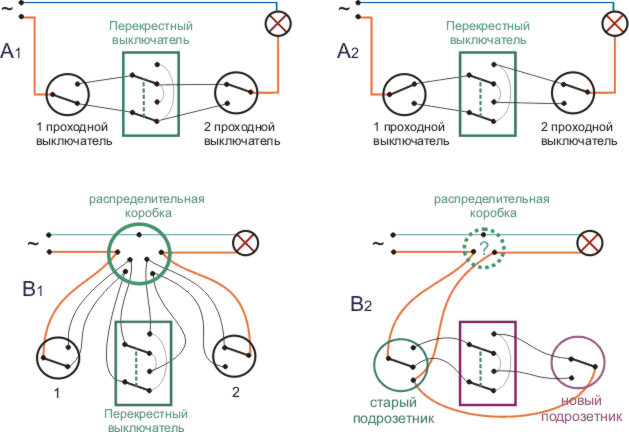

Проходной выключатель: схема подключения
Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей.
Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.
Разновидности приборов
Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:
- одна
- две
- три
Выбирают их в зависимости от мест расположения.
Есть и более современные устройства – с сенсорным принципом подключения.
Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.
Чем проходные выключатели отличаются от обычных
Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.
Исключения следующие:
- проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
- когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)
Установка проходного электрического выключателя: сроки
Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.
Время установки проходных выключателей зависит от:
- модели и типа устройства
- опыта мастера, который устанавливает проходной выключатель
- особенности мест, где будет расположено устройство
- сложную ли создали для выключателя схему подключения
Как быстро подключить ваш проходной электрический выключатель?
Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.
Выключатель и схема: профессиональные услуги
Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика.
Можно самостоятельно заняться выбором мест для устройств, разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.
Подключение 3-позиционного выключателя: пошаговое руководство
Фото: istockphoto.com
В стандартном однополюсном выключателе один выключатель света управляет одним осветительным прибором — включением/выключением. Все становится немного сложнее с проводкой трехпозиционного выключателя, в которой есть два выключателя и один свет. Однако когда вы понимаете, как электричество распространяется в цепи такого типа, они начинают обретать смысл.
Хотя установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера могут успешно заменить старые выключатели новыми, если это разрешено местными нормами. Замена трехпозиционного переключателя — простая задача, но она требует больше усилий, чем замена однополюсного переключателя. Если вы планируете такую замену, вы должны иметь практические знания о проводке переключателя.
Если вам неудобно заменить выключатель, вызовите электрика.
Безопасность всегда превыше всего при выполнении любой проводки. Прежде чем делать что-либо еще, всегда отключайте электричество в распределительной коробке и используйте тестер напряжения, чтобы проверить провода в распределительной коробке, чтобы убедиться, что они не горячие.
СВЯЗАННЫЕ: Руководство покупателя: лучшие тестеры напряжения
Что такое проводка трехпозиционного переключателя? Неприятно возвращаться домой поздно ночью и натыкаться на другой конец темной комнаты в поисках выключателя. Это только один случай, когда 3-позиционные выключатели (также известные как 3-полюсные выключатели) удобны: эти выключатели позволяют пользователям включать центральный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы. . Настройка с 3-позиционным переключателем будет работать даже с диммерным переключателем, если он предназначен для 3-контактной проводки.
Отдельные 3-позиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в настройке. По сути, трехпозиционный переключатель представляет собой тумблер.
Типы проволочных кабелей, используемых в 3-полюсных выключателяхДва различных типа проволочных кабелей используются для подключения стандартного 3-позиционного выключателя, чаще всего кабель 14/2 и кабель 14/3. Цифра 14 обозначает сечение провода (рассчитанное на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле. Количество проводников в разных кабелях важно, потому что в одной секции 3-позиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба переключателя управляли светом.
В некоторых домах может быть провод 12-го калибра, а не 14-го, что просто означает, что провод рассчитан на больший ток.
12-й калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.
Когда вы снимаете пластину выключателя света и заглядываете внутрь — или изучаете схему работы 3-позиционного переключателя — вы можете задаться вопросом о разноцветных проводах и их значении. , к чему они должны подключаться и что трогать (и не трогать). Вот 411 на деталях, с которыми вы столкнетесь при подключении трехпозиционного переключателя.
1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод
Проводные кабели Кабель 14/2 NM содержит два проводника: один черный и один белый. Он также содержит третий оголенный медный провод. Кабель проходит от источника питания к первому распределительному щитку в описанной здесь типичной трехпроводной схеме, но возможны и другие конфигурации проводки (см.
ниже). Следующие цвета электрических проводов являются стандартными, но для разных марок проводов могут использоваться провода разного цвета.
- Черный провод : Это горячий провод, который передает электричество от источника питания к первому выключателю в типичной 3-полосной схеме. Его также называют «общим проводом» или «линейным проводом». Если выключатель не выключен, этот черный провод всегда горячий.
- Белый провод: Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях питание должно возвращаться к источнику энергии, и это работа нейтрального провода.
- Заземляющий провод : Заземляющий провод представляет собой оголенный медный провод или зеленый провод, предназначенный для обеспечения определенной меры безопасности. Когда цепь работает правильно, заземляющий провод не несет электричества. Если возникает проблема, такая как короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).
Кабель 14/3 NM состоит из оголенного медного провода и трех жил: черного, белого и красного. В типичной трехсторонней установке кабель 14/3 проходит от первого распределительного щитка ко второму распределительному щитку.
- Черный провод : Черный провод — это горячий провод, а также провод для перемещения. В 3-полосной схеме черный провод (вместе с красным проводом) является проводом-путешественником. Это связано с тем, что мощность передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
- Красный провод : Второй горячий/путевой провод — это красный провод, который служит той же цели, что и черный провод между двумя распределительными коробками. В зависимости от конфигурации тумблера, либо красный провод, либо черный провод будут горячими, если свет горит, но не оба.
- Белый провод : Белый провод кабеля 14/3, по-прежнему считающийся нейтральным, служит для передачи электричества обратно к источнику питания для замыкания цепи.
- Провод заземления : Этот провод также служит той же цели, что и кабель 14/2, для отвода избыточного электричества на землю в случае короткого замыкания или неисправности.
В типичном трехпозиционном переключателе белые нейтральные провода не подключаются к фактическим переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, который обычно представляет собой клемму шины на панели выключателя.
Нейтральные провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажной гайкой делают это намного проще. Соединители проводов, такие как соединители Aigreat с рычажной гайкой, работают, поднимая рычаг, вставляя конец провода, а затем нажимая рычаг обратно вниз, чтобы зафиксировать провод на месте.
Контактные провода При подключении 3-полюсных выключателей всегда имеется два контактных провода, соединяющих один переключатель с другим.
Чтобы 3-позиционный переключатель работал, электричество должно быть направлено либо через один контактный провод, либо через другой, и маршрут зависит от того, находится ли тумблер в положении «вверх» или «вниз».
Когда первый выключатель включает свет, электрический ток проходит через один из проводов бегунов. Однако, если второй переключатель используется для выключения света, то ток будет проходить через другой контактный провод, когда первый переключатель включает свет. Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой: вот как трехпозиционный переключатель направляет электричество либо по красному, либо по черному проводу, чтобы оба переключателя могли управлять светом.
Винтовые клеммы В 3-позиционном переключателе каждая винтовая клемма имеет свое назначение. Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена цветным винтом. Расположение винтов часто одинаково от переключателя к переключателю.
Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к выключателю.
- Черная винтовая клемма : Черный (или самого темного цвета) винт крепится к черному общему проводу кабеля 14/2. Терминал может быть помечен как COM.
- Зеленая винтовая клемма : Зеленая винтовая клемма — это клемма заземления. В обеих распределительных коробках находятся два провода заземления: один от кабеля 14/2, а другой от кабеля 14/3. Оба эти провода заземления должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
- Две контактные клеммы : В дополнение к черной и зеленой клеммам имеются две другие винтовые клеммы, часто из латуни. Это пассажирские терминалы. Неважно, какой контактный провод (красный или черный) подключается к какой контактной клемме, если он одинаков в обеих распределительных коробках. Например, если красный контактный провод находится на верхней контактной клемме в первой коробке, он также должен быть на верхней контактной клемме во второй коробке.
Хотя описанная выше конфигурация проводки является типичной, это не единственный способ подключения 3-позиционного переключателя. Конфигурация определяется тем, где питание входит в цепь (на выключатель или в осветительную арматуру). Альтернативные конфигурации проводки должны выполняться только электриком.
Если домашний мастер откроет распределительную коробку и найдет белый провод с черной изолентой на нем, белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что замена трехпозиционного переключателя не требует прокладки нового провода. Это просто вопрос отключения одного переключателя и подключения нового.
Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель на новый — это пометить каждый провод клеммой, к которой он подключен, прежде чем отсоединять провода от старого переключателя.
Затем достаточно просто подключить правильные провода к нужным клеммам нового переключателя.
Если вы когда-либо успешно заменяли однополюсный переключатель, заменить 3-позиционный переключатель не составит труда. Самое большое отличие в том, что в коробке есть дополнительный провод. Дополнительный провод — это «путешественник», который соединяет два переключателя друг с другом.
При подключении трехпозиционного выключателя обычно сначала прокладывают провода от одного выключателя к светильнику, а затем ко второму выключателю. Независимо от того, подключен ли ваш переключатель таким образом, переключатели все равно можно заменить, используя метод, описанный в следующих шагах по подключению 3-позиционного переключателя.
СВЯЗАННЫЕ: Руководство покупателя: Лучшие выключатели света с датчиком движения
ШАГ 1: Отключите питание на сервисной панели.
Фото: istockphoto.com
Найдите панель выключателя в доме. Найдите этикетку рядом с автоматическим выключателем, на которой указано, где находится трехпозиционный переключатель. Отключите рубильник.
Прежде чем перейти к следующему шагу, обязательно проверьте переключатель, чтобы убедиться, что питание выключено.
ШАГ 2: Вытащите старый переключатель.Открутите два винта на пластине переключателя, затем снимите пластину, чтобы открыть старый переключатель. Отвинтите фиксаторы, удерживающие переключатель на месте. У проводов должно быть достаточное усилие, чтобы можно было аккуратно вытащить выключатель из отверстия с присоединенными проводами.
ШАГ 3: Посмотрите на провода, чтобы определить их тип.1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления
В зависимости от способа подключения переключателя внутри могут быть два разных типа проводов.
Если есть белый провод, черный провод и провод заземления, это стандартный кабель 14/2. Если есть черный провод, белый провод, красный провод и провод заземления, то это кабель 14/3.
В коробке должно быть восемь проводов. Среди них два белых нейтральных провода, соединенных с проволочной гайкой, три круглых провода, соединенных с проволочной гайкой, черный и красный провода и черный провод, соединенный с медной или черной винтовой клеммой. Черный провод называется общим проводом. Перед отсоединением наклейте на него кусок изоленты, чтобы потом было легко запомнить, какой провод общий.
ШАГ 5: Откройте вторую распределительную коробку и найдите эти провода. Во втором распределительном щитке должно быть всего четыре провода: белый провод, красный провод, черный провод и провод заземления. Белый провод может быть помечен черной краской или изолентой, чтобы показать, что это горячий провод.
Черный провод идет к общей клемме, и это общий провод в коробке. На этом этапе полезно пометить общий провод, чтобы его было легко идентифицировать позже.
Перед отсоединением проводов убедитесь, что вы знаете, для чего они нужны, и что они четко промаркированы. Затем скрутите гайки с проводов и ослабьте винты клемм, чтобы оголенные концы проводов были видны и больше не были прикреплены к выключателю.
ШАГ 7: Установите и подключите новые переключатели к проводам.Фото: istockphoto.com
Перед установкой новых переключателей убедитесь, что они одинаковые. Поскольку конфигурации проводов могут различаться в зависимости от марки, проще всего установить один и тот же переключатель в обоих местах.
Определите общие провода и общие клеммы на новых переключателях по маркировке или по цвету. Найдите черную или медную клемму в нижней части переключателя. Затем подключите общие провода к общим клеммам.
Теперь пришло время подключить красный контактный провод к обоим переключателям. Красные провода подключаются к верхней части переключателя. Обязательно подключите его к одному и тому же месту, либо в верхней правой, либо в левой части обоих блоков.
В обеих коробках есть второй провод, и пришло время их подключить. Контактный провод первого блока — это черный провод, не помеченный как общий провод, а контактный провод другого блока — белый с черной краской или черной лентой на нем. Подключите эти провода к открытым верхним клеммам, которые не используются красным проводом.
Теперь скрутите и соедините белые нейтральные провода в первой коробке с помощью гайки, а затем скрутите и закрепите три провода заземления в первой коробке. Затем конец самого короткого заземляющего провода необходимо подключить к зеленой клемме выключателя. Подойдите ко второй коробке и подключите заземляющий провод к зеленому или латунному клеммному винту переключателя. Теперь все провода должны быть подключены.
После того, как все провода закреплены, выключатели можно закрепить обратно в коробку двумя винтами. Затем установите на место крышки переключателей. Вернитесь к панели выключателя и снова включите выключатель для выключателей. Проверьте каждый переключатель, включив и выключив его.
Мы рекомендуем профессионала для этой работы
Свяжитесь с проверенными электриками в вашем регионе и сравните несколько предложений.
Поговорите со специалистом
+Как подключить выключатель света
Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: Простая для понимания проводка выключателя света — полностью объясненная проводка выключателя света со схемами и изображениями с пошаговыми инструкциями, которые помогут вам. |
Узнайте, чем делятся другие, на Спросите электрика:
Ваш веб-сайт очень информативный. Жаль, что я нашел его лет назад! Джеффри из Гандера, Ньюфаундленд, Канада
Основные сведения о выключателе света для домашней электропроводки
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посетите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!Обратите внимание: чтобы проиллюстрировать проводку этих переключателей, Распределительные коробки и коробки для приспособлений не показаны, но явно необходимы для каждого приложения.
На этих схемах показано использование проводки Romex. метод.Эти кабели Romex содержат проводник заземления, который требуется также для всех приложений.
Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления.Если вы используете металлические коробки, заземляющий проводник должен быть присоединен к каждой коробке с помощью заземляющий винт с резьбой или прилагаемое крепление. Рамки выключателей которые имеют заземляющий винт, должны быть прикреплены к заземляющему проводнику как требуется.
стиль = «очистить: слева»>
Инструкции
Пояснения к электрической схеме №1
- Проводка переключателя показывает, что источник питания (Power In) начинается с распределительной коробки.
- Цепь электропроводки входит в распределительную коробку
- Черный провод — вход питания (источник) подключается к одной из винтовых клемм переключателя
- Проводка светильника выходит из распределительной коробки
- Черный провод — проводка Power Out подключается к другой винтовой клемме переключателя
- Сращивание белых нейтральных проводов
- Провода заземления сращиваются и соединяются с выключателем и коробкой
ПРИМЕЧАНИЕ.
- Потолочные светильники
- Розетка, управляемая выключателем
- Полугорячая настенная розетка
- Потолочный вентилятор и светильник
- Стандартный тумблер
- Плоский кулисный переключатель
- Диммер
- Некоторые переключатели домашней автоматизации
Переключаемые «белые» провода показаны на другой электрической схеме Подробнее о проводных переключателях |
|
Как правильно подключить этот заземляющий провод?
Посмотрите, как выполняется разводка электрических розеток для дома.
Наем квалифицированного электрика гарантирует, что установка будет выполнена правильно, где будут идентифицированы существующие провода цепи, а новая проводка цепи будет протянута к новому выключателю света, а затем к новому светильнику. Метод, используемый для установки новой проводки, будет зависеть от конструкции стены и местоположения в доме. Особое внимание будет уделено емкости существующей цепи, типу и размеру проводов, а также обеспечению защиты и установки дополнительной проводки в соответствии со всеми применимыми электрическими нормами.
Как мне подключить его, учитывая, что мне не нужен светильник в текущем месте. Как закрыть?
|
Список всех моих полезных видео
| ||||||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Проходной переключатель схема подключения: Как правильно подключить проходной выключатель | Схема подключения переключателя Scroll to top
|
