Проходной выключатель двойной схема подключения: Схема подключения проходного двухклавишного выключателя

Схема подключения проходного двухклавишного выключателя

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Содержание

• Область применения
• Устройство и разновидности
• Схема подключения
• Особенности монтажа

Область применения

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов.

В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Устройство и разновидности

обычный

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

с подсветкой

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

сенсорный

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Схема подключения

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

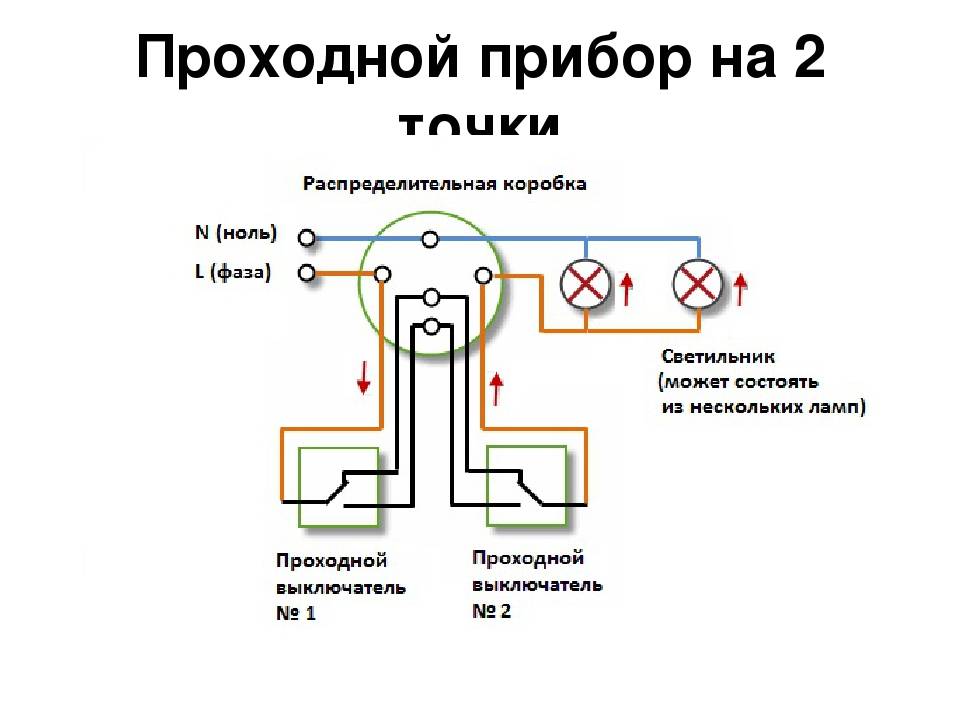

схема подключения проходного выключателя

1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

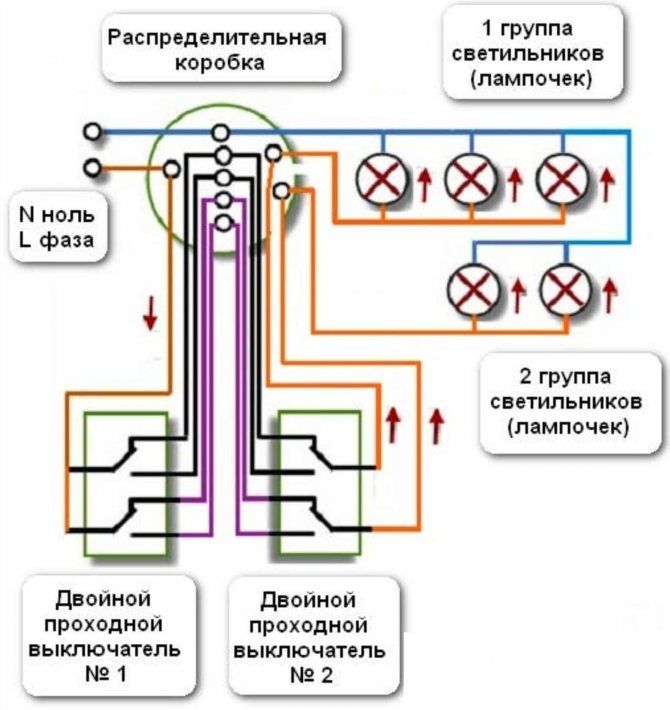

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

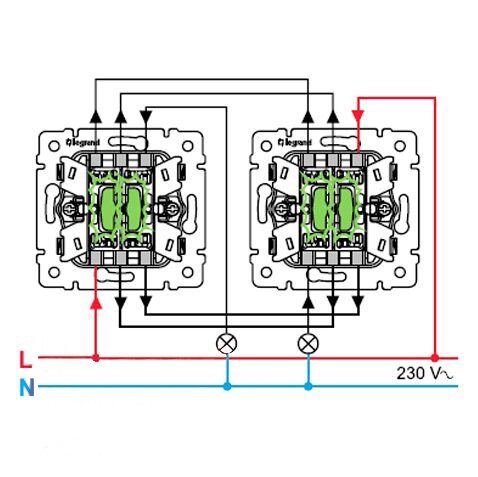

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

1. Обесточьте помещение, в котором будете производить работы.
2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Содержание

1. Устройство и принцип работы
2. Схема управления освещением с двух мест
3. Порядок монтажа
4. Схема управления освещением с трех мест
5. Схема управления освещением из четырех мест
6. Схема подключения трехклавишного проходного выключателя
7. Полезные видео по теме

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как подключить двойной переключатель? 2-клавишный, 1-позиционный переключатель

Установка комбинированного двойного выключателя (NEC), также известного как 2-клавишный однопозиционный выключатель (IEC) для 120/240 В и 230 В переменного тока

Содержание

)?

Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляют собой одно и то же, т. е. это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель. Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

• Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК

Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, 1-направленный)

На следующих рисунках представлена ​​базовая конструкция двойного переключателя (NEC) и двухгангового одностороннего переключателя (IEC).

Щелкните изображение, чтобы увеличить его.

На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).

Щелкните изображение, чтобы увеличить его.

Щелкните изображение, чтобы увеличить его.

Подключение двойных выключателей для цепей 120/240 В — NEC

Как подключить двойной выключатель к потолочному вентилятору с лампочкой в ​​одном блоке?

На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на картинку, чтобы увеличить

Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Электропроводка Комбинированное устройство с дуплексным однополюсным соединением Выключатели на потолочный вентилятор и лампочку?

На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.

Нажмите на изображение, чтобы увеличить

В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.

Подключение потолочного вентилятора и освещения с помощью двойного комбинированного диммера

Это рекомендуемый способ подключения вентилятора и освещения с использованием двойного диммера для управления скоростью вентилятора и плотностью света.

Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.

Щелкните изображение, чтобы увеличить его

Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Подключение 2-клавишных однопозиционных выключателей освещения для цепей 230 В – IEC

Управление вентилятором и лампочкой в ​​одном блоке с помощью двухклавишного однопозиционного выключателя

На следующей схеме подключения показано, как управлять и потолочный вентилятор, и лампочка в нем с помощью 2-клавишного однопозиционного выключателя. Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на изображение, чтобы увеличить

Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
• Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
• Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?

Подключение потолочного вентилятора и лампы с помощью 2-клавишного однопозиционного переключателя

На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя. Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.

Нажмите на изображение, чтобы увеличить

В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Схема проводки Godown — схема проводки туннеля и работа
• Схема электропроводки общежития и работа
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Подключение двухпозиционного переключателя

---

    Как подключить двухпозиционный переключатель. Подключение 2-позиционного выключателя настолько просто, насколько это возможно, когда речь идет об основной проводке дома. Прежде всего, нам нужно пройтись по терминологии, чтобы вы точно знали, о чем идет речь.

Перейдите на страницу терминологии переключателей  , где я обсуждаю термины, используемые для различных типов бытовых электрических переключателей. Это также должно помочь в понимании функций каждого типа переключателя.

При подключении схемы 2-позиционного переключателя все, что вы на самом деле делаете, это управляете потоком энергии (включение/выключение) на нагрузка  (свет, лампа, розетка, потолочный вентилятор и т. д.)

Теперь типичная цепь будет содержать трехжильный кабель , известный как romex. Кабель состоит из черного провода, белого провода и оголенного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Неизолированная медь = заземление

При подключении двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

Теперь на диаграмме выше источник питания входит слева. Обратите внимание, что черный провод — это единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне 2-позиционного переключателя, и черный провод от другого винта на 2-ходовом переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д..). Белые провода соединены гайками вместе, чтобы они могли продолжать цепь.

Теперь что касается провода заземления. Очень важно также подключить провод заземления к выключателю. Зеленый винт на 2-позиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (оголенные медные провода) теперь подключены (входное заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защищенную цепь, поскольку все заземления не повреждены.

Итак, чего мы достигли. При подключении 2-позиционного переключателя. На схеме ниже показана основная концепция подачи электроэнергии на нагрузку. Предположим, что нагрузка, которой вы управляете, является легкой. Электричество поступает от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), затем к свету и возвращается через нейтральный провод (белый). Это законченная цепь.

Теперь, поняв приведенную выше диаграмму, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите поток от черного провода (горячий провод) к нагрузке и обратно через белый. провод (нейтральный). Это должно дать вам хорошее базовое понимание того, как работает схема 2-позиционного переключателя, и поможет вам добавить или изменить 2-позиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения 2-позиционного переключателя, давайте посмотрим на следующие схемы 2-позиционного переключателя, чтобы увидеть, какой тип схемы у вас есть.
