Провисла створка пластикового окна. Что делать и как отрегулировать?

Из статьи Вы узнаете:

Одной из часто возникающих проблем является затрудненное закрытие окна из-за провисания пластиковой створки. При закрытии возникает характерный стук створки по раме, а иногда ее приходится и вовсе приподнимать, чтобы обеспечить полное закрытие конструкции.

Проблема легко решается с помощью регулировки створки, возвращая способность к легкому и плотному закрыванию.

Нет необходимости мириться с возникшей неработоспособностью – чем быстрее выправить погрешность, тем быстрее окно восстановит свою функциональность.

Почему оконная створка может провиснуть?

Главное обстоятельство, заставляющее створку провиснуть, это воздействие собственным весом. Больше всего проблем доставляют большие окна, имеющие тяжелые створки. По этой причине не рекомендуется открывать надолго окна больших размеров.

Допущенные погрешности при монтаже конструкции

. Такие ситуации нередки, когда мастера, выполнявшие установку, не провели надлежащим образом регулировку, что привело к затруднениям при закрывании. Если заказ включает в себя не только изготовление, но и монтаж оконной конструкции из ПВХ, следует контролировать этапы проводимой работы и проверять качество выполняемых действий. Тем самым, заказчик сможет исключить возможность проявления впоследствии дефектов из-за нарушенной технологии установки.

Неправильная эксплуатация окна, в частности створки, также вызывает проблемы с провисанием. Не следует навешивать на открытые створки белье для сушки, либо иные тяжелые предметы. Нужно учитывать, что конструкция рассчитана только на вес самого изделия, и не гарантирует успешную эксплуатацию, если использовать окно не по назначению.

Выпадение элементов окна из конструкции, которые должны удерживать створку, во время транспортировки. Ошибка будет устранена, однако геометрия изделия при этом может быть нарушена – может наблюдаться отклонение от перпендикуляра по углам створки. Отклонение может быть незаметным, составлять всего пару миллиметров, однако и такого расхождение будет достаточно, чтобы вызвать провисание.

Регулируем створку по основным точкам

Конструкция оборудована множеством основных точек, которые позволяют производить регулировку как можно точнее. Регулировке подлежит не только створка окна, но и все окно, включая фурнитуру.

Приступая к отладке работы створки, в первую очередь обращают внимание на точку в петлевой группе сверху. Регулируют изделие с помощью шестигранного ключа.  Путем прокручивания сверху створка двигается к дверной петле. Закручивание регулировочного винта приводит к прижатию верхней части к петлям приподнимая низ конструкции.

Регулировка петель

В этой ситуации невозможно ошибиться с регулировкой – чрезмерное закручивание приводит к цеплянию створки верхней части. При откручивании болта происходит обратная реакция – створка опускается после отхождения верхней части от петли, усугубляя ситуацию с провисанием.

Блиц-опрос: Смазываете ли Вы фурнитуру вашего пластикового окна?Poll Options are limited because JavaScript is disabled in your browser.

Еще две точки находятся в петлях нижней части окна. Порядок действий аналогичен, как и в случае с верхом конструкции. Если винт регулировки закручивать, створка приподнимается, сдвигая нижнюю часть. Каждый поворот требует контроля соответствия положения створки относительно рамы. Чрезмерное приподнимание рамы может ограничить функционал окна. Например, створка не будет работать в режиме проветривания из-за того, что верхняя часть будет цепляться за раму.

Регулировка ПВХ окна шестигранником

Каждый поворот ключа, каждое действие должно быть продуманным, т.к. неправильная регулировка может привести к утрате функционала. В результате, вместо небольшой точной отладки положения окна, придется тратить больше времени на то, чтобы вернуть настройки.

Еще одна точка помогает регулировать позицию окна по сторонам. Для сдвигания направо или влево, используют третью точку. Как правило, для настройки положения створки при провисании используют только 2 точки.

Один из способов регулировки провисшей створки

При заказе оконной конструкции важно выбрать профиль, соответствующий стандартам ГОСТа.  В данном случае, речь не идет о высоком или низком качестве материала, а говорит о классе профиля. Следует придерживаться рекомендаций при выборе профиля с учетом особенностей, описываемых в статье выше по ссылке.

При затрудненном закрывании окна особое уделяют внимание фурнитуре. Зачастую, именно от качества фурнитуры зависит комфорт эксплуатации конструкции. Фурнитура чаще других подвержена воздействиям со стороны обитателей жилья. Выбор высококачественной фурнитуры избавит от множества проблем при дальнейшей эксплуатации изделия, значительно удлиняя срок службы. Фурнитура призвана не только обеспечить комфортные манипуляции со створкой, но и отвечает за плотность прижатия к раме.

Искаженная геометрия створки

Вскоре после монтажа окна становится заметным цепляние створки за нижнюю часть рамы или отдельные части фурнитуры. Налицо факт провисания. Наибольшая вероятность подобного провисания связана с нарушением правил транспортировки пластиковой системы. Деформация возникает в момент осуществления доставки уже готового изделия.

Если проблема провисания из-за нарушенной геометрии подтверждена, восстановить ее можно, благодаря стекольному блоку самой створки. Достаточно вернуть створке правильную форму. Работы по исправлению геометрии створки рекомендуется выполнять специалистам.

Самостоятельное исправление геометрии

  1. Необходимо снять 4 штапика. Работу начинают с длинных частей окна, двигаясь далее по периметру. Процедуру выполняют ножом с мощным овальным лезвием. Нож загоняют в пространство между рамой и штапиком и поворачивают в сторону, выдвигая штапик.
  2. Важно следить, чтобы из створки не выпал стеклопакет, поэтому его нужно придерживать.
  3. Уделяют внимание и упаковке стеклопакета, с использованием лопатки из пластика, препятствующей образованию сколов. В противном случае не избежать утраты герметичности и потере эксплуатационных характеристик окном, ведь между стеклами должно сохраняться вакуумное пространство. Потребуется приготовить подложки, на которые можно устанавливать стеклопакет. Необходимо, чтобы подложки плотно были уложены сверху или по бокам. Когда положение стеклопакета в раме довольно плотное, штапики возвращаются на место.

Штапики устанавливают в обратном порядке – вначале короткие, затем – длинные. Забить штапик поможет специальный молоточек с резиновым покрытием.

Знание информации об устройстве окна и действиях, которые предпринимаются для настройки положения створки, поможет решить возникшие проблемы самостоятельно. При должной подготовке владелец жилья сможет своими руками провести регулировку, ведь вызов мастеров может привести к дополнительным затратам. Регулировка выполняется в течение короткого промежутка времени, по окончании которого проблема провисания и затрудненного закрывания створки пластикового окна, скорее всего, будет решена. Для того, чтобы точно знать как делать определенные манипуляции, ознакомьтесь с видеоматериалом, представленным в этой статье.

azaoknom.ru

Регулировка пластиковых окон при провисании и плохом закрывании

Пластиковые окна имеют замечательный внешний вид и отменную функциональность. Но иногда пользователи уже через несколько месяцев после установки такой конструкции обнаруживают некоторые дефекты в ее работе. Чаще всего сложности возникают при закрывании окна, причину же можно установить даже визуально – створка ощутимо провисла вниз.

Можно игнорировать проблему и закрывать окно, подтягивая створку за ручку вверх. Но это очень скоро приведет к поломке оной и появлению видимых следов в месте ударного соприкосновения провисшей створки с рамой или подоконником. Гораздо разумнее будет отрегулировать окно, вернув конструкции легкость и эффективность работы элементов. Причем, чем раньше будет устранено провисание, тем меньше будет причинено вреда окну.


Почему возникает провисание створки?

1. Чаще всего провисание обусловлено банальными физическими законами. Немалый вес больших по размеру оконных створок, если они долго находятся в открытом состоянии, способствует возникновению определенных конструкционных деформаций. Поэтому большие пластиковые окна нужно подавляющее количество время держать в закрытом состоянии или в режиме проветривания.

2. Иногда провисание возникает из-за неправильного монтажа или ошибочной регулировки створок. Если за установку окна берутся непрофессионалы или же работы проводятся наспех с нарушением регламентов, то может быть нарушена горизонтальность или вертикальность конструкции. И, как следствие, створки будут плохо закрываться. Тот же неприятный эффект принесет и неправильная регулировка. Отсюда совет: перед заказом окна нужно почитать о нюансах их монтажа и регулировки. И в процессе реализации заказа внимательно контролировать работу исполнителей. Если же момент упущен, то нужно будет отрегулировать створки самостоятельно.

3. Третьей причиной провисания следует назвать ошибочные действия самих пользователей. Многие наши граждане на сворках развешивают белье, вялящуюся рыбу или содержимое размороженного холодильника. Это делает створку тяжелее, чем это допустимо конструкцией окна

4. И наконец, еще одним виновником провисания может быть падение окна при транспортировке к месту установки. Такое случается у тех недобросовестных исполнителей, которые перевозят окно без фиксирующей подставки. При падении створка может деформироваться и уже никакая регулировка не спасет от заеданий, стуков и трения соприкасающихся частей при закрывании. При этом визуально такое изменение прямоугольности очертаний створки заметить просто нереально. Меж тем уже два миллиметра искривления станут причиной того, что окно будет плохо закрываться.


Как отрегулировать провисшие створки окна?

Производители предусмотрели несколько точек регулировки, каждая из которых оказывает влияние на ту или иную часть конструкцию. Одни регулируют все окно, другие – створку, а третьи — какую-то фурнитуру.


Точка 1

Если нужно верх сворки приблизить к петлям, то нужно взять шестигранник и начать прокручивать винт регулировки в верхней петле. Закручивание этого болта приводит не только к прижиманию верха створки к петле, но и к подъему нижней угловой части створки. Если очень сильно закрутить регулировочный болт, то створка будет цепляться верхней частью за раму. Если это произошло, то нужно регулировку производить в обратном направлении для отвода верха от петли и опускания низа створки. Именно поиск идеального положения, при котором не возникнет трения ни в нижней части, ни в верхней и есть смыслом использования этой первой точки регулировки.

Точки 2 и 3

Еще две регулировочные точки расположены в нижних петлях. Здесь регулировка похожа на процедуру, описанную выше: тоже нужно прокручивать шестигранником болт. Закручивание первого регулировочного болта приводит к подъему створки и отведению ее нижней части в сторону. В этом случае каждый оборот следует сопровождать ревизией работы окна во всех положениях. Случается так, что поднятие створки вверх помогает убрать ее притирание к раме внизу, но полностью блокирует возможность проветривания из-за того, что верх створки в этом положении будет «наезжать» на раму. Конечно же, неудачную регулировку можно отменить путем вращения болта назад. Но обратный процесс обычно занимает массу времени по причине невозможности отыскать исходную точку.

Еще один болт в этой петлевой группе предназначен для изменения положения створки по горизонтальной плоскости. Но чаще всего двигать элемент конструкции пластикового окна влево или вправо для устранения провисания створки не приходится. Достаточно просто отрегулировать первые две точки и окно станет хорошо закрываться.
В хорошем окне створки редко провисают

Для того, что бы в процессе эксплуатации не появлялись сбои в работе составляющих конструкции пластикового окна, нужно заказывать хороший профиль и качественную фурнитуру. Профиль бывает трех разных классов, каждый из которых имеет свои стандарты качества и функциональности. Иногда продавцы лукавят, говоря о том, что профиль одного класса отличается в зависимости от имени производителя. На самом деле изделия одной классовой принадлежности являются идентичными.

Но профиль подвергается нагрузкам намного меньшим, чем фурнитура. Именно ручки, петли, замки и другие элементы фиксирования и открывания-закрывания створок принимают на себя все «ужасы» слишком активного и не всегда корректного использования окна. Отсюда совет: испытайте все эти элементы на демонстрационном стенде фирмы, у которой заказываете изготовление и монтаж пластикового окна. И ни в кроем случае не экономьте на стоимости фурнитуры.

konveyt.ru

Регулировка окон — подробное руководство

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Содержание:

Что такое регулировка окон
Предварительная диагностика
Регулировка окон по ширине и высоте с помощью ключа
Регулировка щелевых проветривателей
Ответные планки и их правильная установка
Регулировка окон на прижим
Регулировка створок по геометрии, или «переклинка»
Регулировать окна – выгодно
Резюме


Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Материал будет идти «от простого к сложному». Самую простую регулировку фурнитуры окна, вы без особого труда сделаете самостоятельно (так сказать, немного подкрутите), а, например, разборку створки и исправление ее «геометрии» (то есть формы) я настоятельно рекомендую поручить опытному специалисту.



Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

При слишком большом «нахлесте» створка будет постоянно задевать за раму, а при маленьком – из окна будет дуть.



Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.



Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Смещение планки или створки, вызывает задевание и стуки.

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Прежде чем переставлять ответные планки на пластиковом окне, нужно убедиться, что створка не перекошена относительно рамы.



Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки. В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

При слишком большом расстоянии между запорной цапфой и ответной планкой фурнитура не работает – поэтому из-под уплотнителя дует, а попытки регулировки окна на прижим не приносят результата.



Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
— створки ваших окон не деформировались;
— окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Также есть возможность регулировки прижима в верхней петле.

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

И помните, резиновый уплотнитель окна не рассчитан на постоянную работу в «зимнем» режиме. Будучи сильно «сплющенным», он быстро потеряет эластичность, и окончательно перестанет держать тепло.



Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.


Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

Внимание! Далее изложены общие принципы регулировки пластиковых окон «по геометрии». Категорически не рекомендую заниматься этим «домашним мастерам»! Для исправления формы створки, требуется снятие и обратная установка штапиков, а иногда и стеклопакета. Переклинку должен делать специалист по ремонту окон, или хотя бы монтажник с соответствующим опытом, и специальным инструментом. Без практики вы можете помять и поцарапать пластик, а также серьезно порезать руки об острые кромки стекол (либо вообще разбить стеклопакет). Я не несу ответственности за последствия самостоятельной разборки и ремонта окон. Данный раздел носит чисто информационный характер, и поможет вам понять, что должен делать опытный, разбирающийся «в теме» мастер.


При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.


Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.


До регулировки:

После регулировки:

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

Обратите внимание, что при регулировке окон по геометрии, петли вообще не нужно «крутить» – они остаются в оптимальном, среднем положении.


При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Если даже после всех манипуляций, выравнивания по геометрии и регулировки окна, из него все равно дует – вот тогда, и только тогда, следует менять уплотнитель.



Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.


Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!

okna-reg.ru

зимний, летний режим, верхние, нижние петли, замена ручки

Главная » Окна » Как отрегулировать пластиковые окна самостоятельно

Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

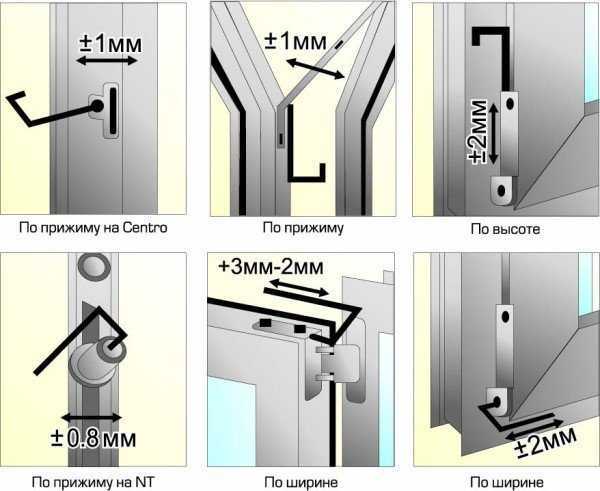

Точки регулировки пластиковых окон

Зимний и летний режим

Содержание статьи

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат.  Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как установить на окно москитную сетку читайте тут.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.



Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б  на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

  • С той стороны, которую нужно подвинуть, снимается штапик (только один).
  • Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

    Что делать, если не закрывается пластиковое окно? Как отрегулировать

  • Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.
  • Линейку или лопатку вытаскиваете.
  • Устанавливаете на место штапик.

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Как сделать откосы на окна из пластика на окна своими руками читайте тут.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

stroychik.ru

Регулировка пластиковых окон самостоятельно: зимой, летом, видео, инструкция

Вы узнаете:

  • О двух режимах корректировки окна, об их регулировании.
  • О настройке окна и основных методах регулирования.
  • О починке ручек и других движущих механизмов.

Для каждого регулирования вам минимум понадобятся ключ и отвертка. Смазка и остальные вещи — по желанию и обстоятельствам.

В конце статьи приведен ролик, где показана инструкция по регулировке пластиковых окон своими руками.

Зимний и летний режим

Первый вопрос, который возникает — а для чего вообще нужна эта регулировка режимов пластиковых окон? Основная причина — повышенный срок жизни. Если окно постоянно держать в одном режиме работы, это испортит уплотнитель, и приведет к продуваниям. Из этого вытекает следующий плюс, а именно…

Экономия. Вам не придётся покупать новые уплотнители и тратить своё время на замену старых.

Главное отличие между режимами — разный уровень прилегания уплотнителя. Зимой он должен прижиматься сильнее.

В целом, самостоятельная регулировка пластиковых окон зимой и летом не сложнее самостоятельной замены лампочки.

Как отрегулировать пластиковое окно своими руками

Существует два вида: горизонтальный и вертикальный. Плюс дополнительные виды, например возможна регулировка петель и фурнитуры пластиковых окон.

Типы регулировок

Горизонтальная. Применяется для корректировки сдвинувшейся рамы и против продуваний. Для начала, найдите подходящий ключу разъем. Затем вставьте туда шестигранник и начните поворачивать. Для усиления затягивания створки вращайте направо, для уменьшения — налево. Максимальный сдвиг — два мм.

Кстати! С помощью нижней петли можно регулировать как внутреннюю, так и внешнюю часть, поэтому вам не придется выходить на улицу, чтобы провести корректировку.

Вертикальная. Чтобы начать настройку, найдите нижнюю петлю, вставьте 6-ти гранник в разъем. При вращении направо створка будет подниматься, при вращении налево — опускаться. Диапазон сдвига такой же — от 2 до 3 мм.

Важно! Не забудьте временно открыть заглушку, иначе она будет мешать регулировке. При горизонтальной регулировке её трогать не нужно.

Последний тип — регулировка петель. Он в основном используется для улучшения открывания откидного окна. На нижних петлях расположен специальный винт, позволяющий скорректировать прижимание.

Настройка верхней петли чуть более сложная – нужно будет открыть окно на несколько минут и постоянно придерживать его, одновременно проводя регулировку. Максимальный сдвиг — 2,5 мм.

Когда нужно регулировать?

Корректировка может понадобиться при:

  • Сквозняках, продуваниях. Особенно заметно это в холодное время года.
  • Задевании рамы при открывании окна из-за провисших створок.
  • Поломке открывающей ручки, других движущих элементов.
  • Окно просто открывается с большим трудом.

Регулировка фурнитуры пластиковых окон

Регулирование делят на 2 части:

  1. Починку ручки.
  2. Регулировку других движущих элементов.

Для починки вам понадобится отвертка и, возможно, смазка, для других элементов — ключ с 6 гранями.

Регулировка плотности режима

Для регулирования прижима створки к основе окна, найдите экцентрики, которые расположены в разных частях створки. Затем вставьте ключ в разъем и крутите либо направо для усиления прижима, либо налево для ослабления.

Чтобы понять, как сильно механизм прижался, воспользуйтесь вышеприведенным рисунком. Сдвиг при корректировке будет меньше, чем при других типах регулировок — от 1 до 2 мм.

Внимание! Самый легкий, и фактически бесплатный способ проверить, правильно ли работает прижим уплотнителя. Для этого вам понадобится всего одна спичка или свечка – зажгите и поднесите их к окну – посмотрите, будет ли пламя отклоняться. Если ничего не происходит — значит, ветер не проходит.

Что делать, если не закрывается пластиковое окно?

Оно может не закрываться из-за:

  1. Недостаточно смазанной или просто некачественной фурнитуры. Починку лучше начать со смазывания механизмов, затем  — проверьте их на исправность, при необходимости — провести регулирование. Неисправность ручки можно решить такими же методами.
  2. Неисправного механизма блокировки, из-за которого ручка заклинивает. Первым делом нужно снять накладки с петель, а шифты вытащить кусачками. Затем снимите оконную створку и найдите специальный механизм, внешне он похож на ножницы. Крепится он в верхней части.
    После этого вставьте механизм обратно, для определения правильного положения надавливайте на блокирующий механизм, и не забывайте поворачивать ручку в любом направлении.
  3. Неожиданного проворота ручки, например, во время попытки починить или закрыть окно. При этой проблеме окно вообще может выпасть из рамы, поскольку фурнитура заклинивает в нескольких режимах работы. Тогда воспользуйтесь нижеизложенной инструкцией:
  • Прижмите блокирующий механизм, он расположен на лобовой стороне основы окна. Важно! Прижимайте на себя.
  • Затем немного прижмите правый верхний угол, спокойно поворачивая ручку до исходного положения. Продолжайте до щелчка.
  • После щелчка закройте окно и поверните ручку еще раз, чтобы проверить исправность.

Регулировка и ремонт ручек

Обычно купившие окна сталкиваются с 3 неприятностями:

  • Ручка болтается. Для починки затяните движущиеся механизмы, расположенные под пластинкой ручки. Чтобы их найти, поверните декоративную пластину приблизительно на 90 градусов, а затем воспользуйтесь отверткой. В конце прикрутите пластину обратно.
  • Ручка отказывается поворачиваться. Проверьте створки, они — частые виновники возникновения этой проблемы. Регулировка проводится тем же затягиванием. Для укрепления эффекта смажьте элементы — тогда фурнитура будет двигаться ещё легче.
  • Самый серьезный вариант — получение механических повреждений, из-за которых пластик трескается. Единственный выход — замена неисправной ручки. Держать треснувший механизм не стоит — со временем, она сломается ещё сильнее.

Регулировка пластиковых окон видео

Чтобы закрепить знания, посмотрите это видео, где показана регулировка пластиковых окон:

best-stroy.ru

видео инструкция с пояснениями » Интер-ер.ру

Востребованность пластиковых окон обусловлена их высокими эксплуатационными свойствами и доступной стоимостью. При грамотной установке конструкции в оконный проем, пластиковое изделие прослужит без сбоев достаточно долго. Однако, иногда все же возникает необходимость в регулировке. Для ее безопасного проведения требуется знание некоторых особенностей конструкции. Как самостоятельно отрегулировать собственные пластиковые окна, можно узнать из соответствующих видео и следуя определенным рекомендациям. Далее приведем ключевые моменты, которые позволят справиться с той или иной проблемой.

Возможные причины неисправности окон

Не только лишь истечение срока годности может привести к поломке или некорректному функционированию оконных створок. Причины могут быть самыми разными, однако утешительным фактом является то, что капитальный ремонт в этом случае не требуется. Назовем наиболее вероятные:

  • Установка изначально была осуществлена некачественно, без выравнивания;
  • Физическое старение конструкции, износ несущих элементов;
  • Провисание окна при открытии, задевает раму;
  • Невозможность плотного закрытия оконных створок;
  • Блокировка ручки, из-за чего окно невозможно закрыть;
  • Тугой поворот ручки.

Наличие в доме пластиковых окон подразумевает, что рано или поздно может потребоваться их регулировка

При наличии необходимого инструмента, с перечисленными проблемами можно справиться собственноручно. Понадобятся лишь плоскогубцы, набор отверток и шестигранник (4). Следуя дальнейшим инструкциям, даже без специальных навыков операция регулировки пройдет успешно и продлит срок службы пластикового изделия.

Инструкция с пояснениями

Практически все пластиковые изделия можно регулировать в разных плоскостях, что позволяет установить окно в правильное положение. В зависимости от фирмы разработчика, может несколько отличаться конфигурация устройства, однако сама схема регулировки по сути одна и та же.

  1. Регулировка по горизонтали. Необходима, когда наблюдается скос рамы. Ее легко провести на оконных петлях, так как зачастую именно там присутствует отверстие под шестигранник. Оконную створку следует открыть, затем ключом провернуть по часовой стрелке. После этого петли ослабляются и появляется возможность отрегулировать створку.
  2. Регулировка по вертикали. Она осуществляется благодаря навесной петле, у которой откидывается колпачок. Вращательные движения по часовому направлению поднимают створку, обратные, соответственно, ее опускают. Допустимая погрешность, как и в предыдущем случае, составляет порядка 2 мм. Профилактикой данной неисправности можно считать отказ от покупки широких створок, которые со временем обязательно провисают при регулярном открывании.

Регулирование прижима и ремонт ручки

Чтобы убедиться в существовании проблемы плотности закрывания оконной створки, достаточно взять спичку и зажечь возле щели. Если пламя будет колебаться, то сомнений никаких нет — окно продувает, запуская в квартиру сквозняк. Регулировку возможно осуществить эксцентриками, которые прижимают створку по периметру к оконной раме. Движение по часовой обеспечит плотный прижим, однако, не стоит переусердствовать. К тому же желательно, чтобы все прижимные элементы находились в одном положении. Специальная риска позволяет определить степень плотности прижима створки: ее направленность к уплотнителю свидетельствует о достаточном уровне.

Виды типовой регулировки пластиковых окон, которые можно произвести своими руками

Некоторые конфигурации пластиковых изделий предполагают вращение эксцентриков посредством плоскогубцев, другие же — осуществляют регулировку посредством пластин. Об уровне прижима последних будет очевидно исходя из положения язычка в прижимном механизме: выдвинутый элемент свидетельствует о плотном прижатии к раме.

Внимание! Левостороннее расположение петель предполагает вращение против часовой, чтобы обеспечить плотной прижим.

После понимания принципа регулировки, владелец может на свое усмотрение ослаблять прижимный механизм в летний сезон, и подкручивать его в зимний. Это позволит несколько продлить срок службы резиновых уплотнителей. И да, следует помнить, что процедуру прижима следует осуществлять до значения 0,8 мм.

Для осуществления замены элемента оконной ручки, достаточно провернуть его основание под прямым углом. Дальнейшим действием будет откручивание винтов, которые держали старую ручку. Тем же способом устанавливается новая деталь. Дополнительно можно под основанием установить гребенку или, так называемый, детский замок.

Если же неисправность связана с блокиратором ручки (когда она просто не поворачивается), то либо прижимается металлическая пластинка к уплотнителю, либо — язычок, расположенный несколько ниже. Если же данные действия не помогают, то вполне вероятно возникновение деформации вследствие температурных перепадов. В таких ситуациях язычок просто не контактирует с ответным элементом в раме. Чтобы устранить неисправность, следует воспользоваться пластиковой подкладкой, которую устанавливают между ответным элементом и рамой.

Ну а если поворот ручки осуществляется туго, то деталям механизма просто нужна смазка. Подходит обычное машинное масло.

В большинстве случаев регулировка окна не требует особых навыков

Замена уплотнителя

Уплотнитель легко вытаскивается из своего паза. Новый при этом необходимо смазать силиконом и, стараясь не растягивать, вставить обратно.

Совет. В данном случае лучше использовать силиконовую смазку, а не машинное масло.

Уплотнительные резинки, как правило, подлежат замене крайне редко — не чаще одного раза в десятилетие. Если же операция не помогла, то, скорее всего, причина в поломке основной фурнитуры. Здесь уже понадобится обращение к специалистам.

При соблюдении всех рекомендаций, владелец пластикового изделия может осуществить регулировку собственными руками. Причина неисправности вполне может оказаться пустяковой. И лишь в крайнем случае потребуется вызов мастеров, чтобы устранить поломку фурнитуры.

Видео: Как самостоятельно отрегулировать пластиковые окна

Фото: Регулировка пластиковых окон

inter-er.ru

Провисла створка пластикового окна. Что делать и как отрегулировать?

Одной из часто возникающих проблем является затрудненное закрытие окна из-за провисания пластиковой створки. При закрытии возникает характерный стук створки по раме, а иногда ее приходится и вовсе приподнимать, чтобы обеспечить полное закрытие конструкции. Проблема легко решается с помощью регулировки створки, возвращая способность к легкому и плотному закрыванию.

Нет необходимости мириться с возникшей неработоспособностью – чем быстрее выправить погрешность, тем быстрее окно восстановит свою функциональность.

Почему оконная створка может провиснуть?

Главное обстоятельство, заставляющее створку провиснуть, это воздействие собственным весом. Больше всего проблем доставляют большие окна, имеющие тяжелые створки. По этой причине не рекомендуется открывать надолго окна больших размеров.

Допущенные погрешности при монтаже конструкции. Такие ситуации нередки, когда мастера, выполнявшие установку, не провели надлежащим образом регулировку, что привело к затруднениям при закрывании. Если заказ включает в себя не только изготовление, но и монтаж оконной конструкции из ПВХ, следует контролировать этапы проводимой работы и проверять качество выполняемых действий. Тем самым, заказчик сможет исключить возможность проявления впоследствии дефектов из-за нарушенной технологии установки.

Неправильнаяэксплуатация окна, в частности створки, также вызывает проблемы с провисанием. Не следует навешивать на открытые створки белье для сушки, либо иные тяжелые предметы. Нужно учитывать, что конструкция рассчитана только на вес самого изделия, и не гарантирует успешную эксплуатацию, если использовать окно не по назначению.

Читайте также:

Выпадение элементов окна из конструкции, которые должны удерживать створку, во время транспортировки. Ошибка будет устранена, однако геометрия изделия при этом может быть нарушена – может наблюдаться отклонение от перпендикуляра по углам створки. Отклонение может быть незаметным, составлять всего пару миллиметров, однако и такого расхождение будет достаточно, чтобы вызвать провисание.

Регулируем створку по основным точкам

Конструкция оборудована множеством основных точек, которые позволяют производить регулировку как можно точнее. Регулировке подлежит не только створка окна, но и все окно, включая фурнитуру.

Приступая к отладке работы створки, в первую очередь обращают внимание на точку в петлевой группе сверху. Регулируют изделие с помощью шестигранного ключа.  Путем прокручивания сверху створка двигается к дверной петле. Закручивание регулировочного винта приводит к прижатию верхней части к петлям приподнимая низ конструкции.

Регулировка петель

В этой ситуации невозможно ошибиться с регулировкой – чрезмерное закручивание приводит к цеплянию створки верхней части. При откручивании болта происходит обратная реакция – створка опускается после отхождения верхней части от петли, усугубляя ситуацию с провисанием.

Еще две точки находятся в петлях нижней части окна. Порядок действий аналогичен, как и в случае с верхом конструкции. Если винт регулировки закручивать, створка приподнимается, сдвигая нижнюю часть. Каждый поворот требует контроля соответствия положения створки относительно рамы. Чрезмерное приподнимание рамы может ограничить функционал окна. Например, створка не будет работать в режиме проветривания из-за того, что верхняя часть будет цепляться за раму.

Регулировка ПВХ окна шестигранником

Каждый поворот ключа, каждое действие должно быть продуманным, т.к. неправильная регулировка может привести к утрате функционала. В результате, вместо небольшой точной отладки положения окна, придется тратить больше времени на то, чтобы вернуть настройки.

Читайте также:

Еще одна точка помогает регулировать позицию окна по сторонам. Для сдвигания направо или влево, используют третью точку. Как правило, для настройки положения створки при провисании используют только 2 точки.

Один из способов регулировки провисшей створки

При заказе оконной конструкции важно выбрать профиль, соответствующий стандартам ГОСТа.  В данном случае, речь не идет о высоком или низком качестве материала, а говорит о классе профиля. Следует придерживаться рекомендаций при выборе профиля с учетом особенностей, описываемых в статье выше по ссылке.

При затрудненном закрывании окна особое уделяют внимание фурнитуре. Зачастую, именно от качества фурнитуры зависит комфорт эксплуатации конструкции. Фурнитура чаще других подвержена воздействиям со стороны обитателей жилья. Выбор высококачественной фурнитуры избавит от множества проблем при дальнейшей эксплуатации изделия, значительно удлиняя срок службы. Фурнитура призвана не только обеспечить комфортные манипуляции со створкой, но и отвечает за плотность прижатия к раме.

Искаженная геометрия створки

Вскоре после монтажа окна становится заметным цепляние створки за нижнюю часть рамы или отдельные части фурнитуры. Налицо факт провисания. Наибольшая вероятность подобного провисания связана с нарушением правил транспортировки пластиковой системы. Деформация возникает в момент осуществления доставки уже готового изделия.

Если проблема провисания из-за нарушенной геометрии подтверждена, восстановить ее можно, благодаря стекольному блоку самой створки. Достаточно вернуть створке правильную форму. Работы по исправлению геометрии створки рекомендуется выполнять специалистам.

Самостоятельное исправление геометрии

  1. Необходимо снять 4 штапика. Работу начинают с длинных частей окна, двигаясь далее по периметру. Процедуру выполняют ножом с мощным овальным лезвием. Нож загоняют в пространство между рамой и штапиком и поворачивают в сторону, выдвигая штапик.
  2. Важно следить, чтобы из створки не выпал стеклопакет, поэтому его нужно придерживать.
  3. Уделяют внимание и упаковке стеклопакета, с использованием лопатки из пластика, препятствующей образованию сколов. В противном случае не избежать утраты герметичности и потере эксплуатационных характеристик окном, ведь между стеклами должно сохраняться вакуумное пространство. Потребуется приготовить подложки, на которые можно устанавливать стеклопакет. Необходимо, чтобы подложки плотно были уложены сверху или по бокам. Когда положение стеклопакета в раме довольно плотное, штапики возвращаются на место.

Читайте также:

Штапики устанавливают в обратном порядке – вначале короткие, затем – длинные. Забить штапик поможет специальный молоточек с резиновым покрытием.

Знание информации об устройстве окна и действиях, которые предпринимаются для настройки положения створки, поможет решить возникшие проблемы самостоятельно. При должной подготовке владелец жилья сможет своими руками провести регулировку, ведь вызов мастеров может привести к дополнительным затратам. Регулировка выполняется в течение короткого промежутка времени, по окончании которого проблема провисания и затрудненного закрывания створки пластикового окна, скорее всего, будет решена. Для того, чтобы точно знать как делать определенные манипуляции, ознакомьтесь с видеоматериалом, представленным в этой статье.

  • Шумоглушитель для вентиляции — советы по выбору, монтаж и технология изготовления своими руками
  • Какие окна лучше: пластиковые или деревянные?

yastroyu.ru

Провисло пластиковое окно как отрегулировать видео – Провисла створка пластикового окна. Что делать и как отрегулировать?

Добавить комментарий

Ваш адрес email не будет опубликован.

Scroll to top
