Калькулятор материалов для плитного фундамента

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

  • Объем бетона для заливки плиты.
  • Необходимое количество материалов для приготовления бетона.
  • Количество доски, необходимое для устройства опалубки.
  • Ориентировочную стоимость всех стройматериалов.
  • Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

  • недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Синонимы: фундаментная плита, плитной фундамент, монолитный плитной фундамент, фундамент

Было ли это полезно?

Расчет бетона, арматуры для фундаментов в онлайн калькуляторе: ленточный, плита, свайный

Для этого нужно внести данные в соответствующие ячейки с учетом запаса толщины стен фундамента не меньше 5 см. Если межкомнатные перегородки не относятся к несущей конструкции, то под ними можно обустраивать легкую основу с особыми показателями. Рекомендуется проводить их расчет отдельно. При выборе ленточного фундамента в каждое поле вводится значение длины, высоты и толщины несущих стен. На основе расчетов определяется площадь основания для приобретения необходимого количества гидроизоляции, объем бетона и число плит перекрытия. Этот тип представляет собой закрытую железобетонную полосу, принимающую и равномерно распределяющую нагрузку от несущих стен.

Для плитного фундамента заполняются только значения длины стен и общей высоты основы. Это обусловлено его небольшим заглублением, отсутствием необходимости выполнения серьезных земляных работ. Он может укладываться на глубине до 50 см на основе песчаной подушки с использованием гидроизоляции и утеплителя. Такой тип выбирается при постройке небольшого здания на пучинистых грунтах.

Какой марки бетон нужен для заливки фундамента?

Чтобы не переплатить и выбрать соответствующий по параметрам материал, необходимо обратиться к специалистам. Они объяснят назначение различных марок в зависимости от типа возводимого здания:

  • М200 (В15). Применяется для легких щитовых построек;
  • М250 (В20). Используется при строительстве бревенчатых или брусовых одноэтажных конструкций без мансарды;
  • М300 (В22,5). Подойдет для домов из пеноблоков, керамзитобетона и газосиликатных блоков;
  • М350 (В25). Необходим для тяжелых кирпичных стен одноэтажного здания;
  • М400 тяжелый бетон. Является усиленным вариантом двухэтажных домов из кирпича и соответствует классу бетона В30.

При расчете фундамента дома лучше выбирать прочный материал, который не подвергаться деформации, не разрушится под воздействием влаги и веса всей конструкции.

Онлайн калькулятор расчета монолитного плитного фундамента (плиты, УШП)

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Онлайн калькулятор расчета буронабивных свайно-ростверковых и столбчатых фундаментов

считаем нагрузку и подбираем материалы для строительства

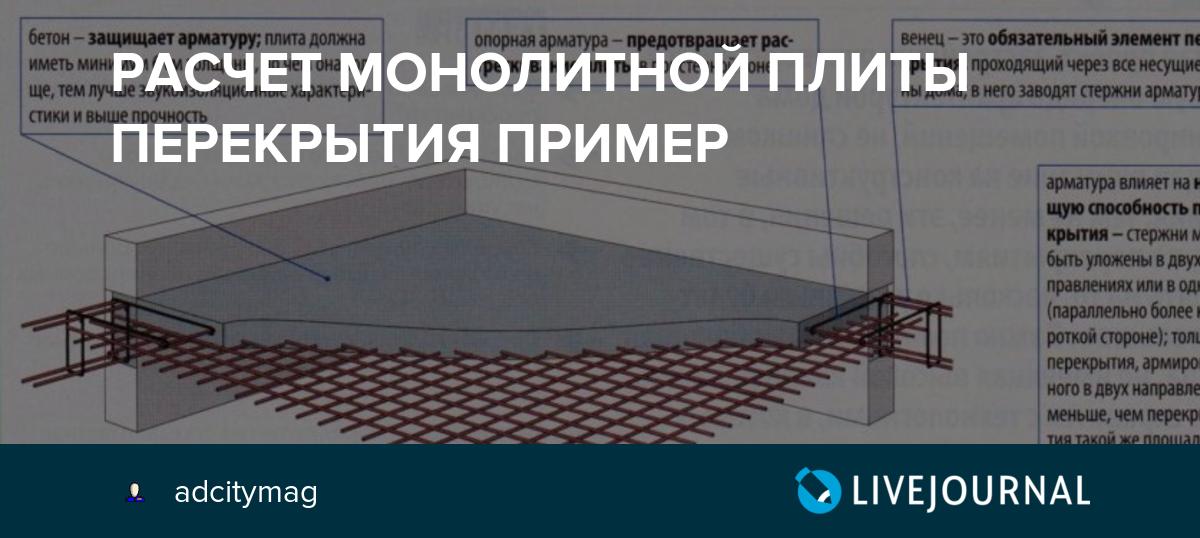

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте.

Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить такие важные параметры, как сечение арматуры и площадь нагрузки.

В этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать нагрузку на 1 кв. метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам.

Если сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример расчета плиты на бесконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать один ее метр для начала. Профессиональные строители используют для этого специальную формулу. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этого вам нужно будет познакомиться с такими формулами:

Расчет арматуры для плиты перекрытия: сравнение вариантов армирования

Наиболее известным железобетонным продуктом в постройке является плита перекрытия. При помощи подобных продуктов изготавливается механизм перекрытий корпусов и зданий квартирного и не квартирного назначения. Прочное начало установочного процесса гарантируется из-за расчета армирования посредством протяжки арматуры. В целях этого, для того чтобы совершить вычисление арматуры для плиты перекрытия, нужны сведения о масштабах и предполагаемом применении данного товара.

Крепкая основа конструкции перекрытия обеспечивается за счет ее армирования путем протяжки арматуры.

Основные нюансы, возникающие про работе в данной области согласно армированию:

Толщина плиты принимается в соотношении 1:30 к величине пролета.

  1. Толщина плиты перекрытия берется в балансе 1:30 к величине просвета. К примеру: в случае если промежуток среди несущими системами (стенками, колоннами) равен или больше 6 м, в таком случае полнота единого продукта будет 200 мм.
  2. В зависимости от вычисленных нагрузок на плиты, с целью армирования плиты перекрытия, используется железная обстановка сечением с 8 вплоть до 14 мм. Однако если соблюдены следующие условия:
  • толщина продукта менее 150 мм, вероятна однослойная прокладка обостряющих компонентов;
  • больше 150 мм – прокат помещается в 2 ряда: в нижний и верхний.

Армирование выполняется сетками, которые состоят из прутьев одного и того же разреза с величиной ячеек равной 150 х 150 мм либо 200 х 200, фасции соединяются трикотажной проволокой.

Дополнительное упрочнение, расчет пролета

Дополнительное упрочнение единичных усиленных мест (областей высокой перегрузкой и наличия отверстий) выполняется единичными железными прутьями протяженностью с 400 – 1500 мм, в зависимости от нагрузок и длины пролетов:

  • нижняя часть сетки – посреди плиты;
  • верхняя часть – располагается на опорах.

Используемый прокат влияет на рельеф перекрытия, фасции вмещаются в 2-ух либо 1 направленностях. Превосходством ажурного увеличения является вероятность сокращения толщины отделанного продукта близ одних и тех же площадей.

Опорная арматура предохраняет плиту от растрескивания в пристенных местах.

Расчет плиты арматуры для плиты перекрытия должен быть выполнен с абсолютной точностью, так как именно от этого процесса будет зависеть надежность всей конструкции в целом. Некоторый эксперты в сфере расчета арматуры для плиты перекрытия утверждают, что расчет должен быть составлен уникально практически для каждого случая, так как различны множество факторов, в том числе и размеры самой плиты.

Стоит учесть, что металлопрокат будет оказывать огромное влияние на несущую способность перекрытия. А преимуществом используемой сетки, является сокращение толщины всей конструкции в целом, но это после всех выполненных “черновых работ”.

В абсолютно любой постройки лучшим гарантом качества выполнения работы, будет правильный и точный расчет арматуры для плиты перекрытия. И при выполнении самого расчета, необходимо соблюсти все нормы технологического прогресса, многие из которых указаны выше.

Вернуться к оглавлению

Расчет точных данных

Итак, для того чтобы произвести правильный расчет арматуры для плиты перекрытия, необходимо оттолкнуться от начальных данных, так как для каждого здания они уникальны и поэтому гораздо легче сравнивать и выводить точные данные размера, толщины, высоты, материала, класса материала и другие показатели относительно постройки.

Точный расчет арматуры для плиты перекрытия, исходная информация:

Компоненты армирования плиты перекрытия.

  1.  Размеры постройки (первоначальный этап) плана 6х6 метров с учетом поперечных стен, показатели которой не должны равняться более 3 м.
  2.  Вычисленная толщина плитки перекрытия равна 160 мм.
  3.  Точная высота всего сечения перекрытия с учетом стальной арматуры равна – h0 = 14 cm2.
  4.  Если брать арматуру, выполненную из углепластика, то данные равны – h0 = 14 cm2.
  5.  Материал конструкции бетона марки В20 расчеты равны:
  6.  Rb = 117 кг/см 2, Rbin = 14.3 кг/ см 2 Eb = 3.1*10 ‘5 kg/cm.
  7.  Стальная арматура имеет класс – А-500С.
  8.  Rs = 4500 kg/cm2, E2 = 5.5*10 ‘5 kg/cm.
  9.  Арматура из стеклопластика имеет класс АКП-СП, то данные равны:
  10.  Rs = 12 000 kg/cm2, E = 5.5*10 ‘5 kg/cm.

Вернуться к оглавлению

Сборка нагрузочных конструкций, их расчет

№п.п. Тип конструкций Формулы для точного расчета Данные нагрузок кг/м²
2-й этаж. Отсутствуют данные
1. Плита (160) g = 0.16m * 2.7 m/м ‘2 = 0.432 m/м ‘2 432 1.1 475
2. Ц.-п. стяжки равны (30) g = 0.03*1.8 m/м ‘2 = 0.054 m/м ‘2 54 1.1 60
3. Керамические плитки Отсутствуют данные 27 1.1 30
4. Показатели веса Снип = 2,01 0,7 – 85* 50 1,3 65
5. Нагрузки, полезный тип Снип = 2,01 0,7 – 85* 150 1,3 200
6. Вывод данных Отсутствуют данные 830

Вернуться к оглавлению

Расчет арматур для плиты перекрытия при деформации с использованием стальной арматуры

Вернуться к оглавлению

a. Подборка сечения, данные расчета

Определение максимальных данных по формуле:

M = g*l2/8 = 0.83 мн / m * (3m)2/ 8 = 0.93 тн * m

Определение коэффициента, где =1(м) по формуле:

A0 = M*y/ b*h02R6*y62 = 93 000 kg/cm * 0.95/ 100 cm*13cm2 * 117 kg/cm = 0.045, n=0.0975

Показатели площади сечения, где арматура имеет класс А-500С по формуле:

A2 = M*y/n*h0*R2 = 93 000 kg/cm * 0. 95/ 0.975*13 cm* 4500 kg/cm2 = 1.55 cm2

Принимаются основные данные в нижней части всего армирования: Ø8 A-500С с учетом шага 200 (As=2.51см2)

Вернуться к оглавлению

b. Расчет арматуры для плиты перекрытия при прогибе

Наличие постоянной нагрузки на само перекрытие равное – 0.63 тн/м².

Наличие временной нагрузки на перекрытие – 0.2 тн/м².

Максимальные показатели данных длительных нагрузок на перекрытие:

Mdl = g*ll2/8 = 0.63mh/m*3m2/8 = 0.71 mh * M.

Максимальные показатели данных временных нагрузок на перекрытие
Mxp = g*l2/8 = 0.2 mh/m*3m2 / 8 = 0.22*m.

Армирование плит в зависимости от опирания

Коэффициент, который учитывает тип нагрузки и схему загружения S=5/48 – для балки, имеющей постоянные равномерные данные нагрузок y = y = 0.

Проектирование различных бетонных и железных конструкций из тяжелого материала.

Коэффициент для определения равен – k1, k2, k3.

Mn = f2/b*h0 * Ea/Eb = 2. 51 cm2/100 cm * 13 cm * 2*10 ‘6 kg/cm / 3.1*10 ‘5 kg/cm2 = 0.012.

k1 = 0.64, k1 = 0.43, k2 = 0.10.

Неровности оси при одновременных действиях постоянных, длительных и не длительных нагрузок, которые вычисляются по формуле:
1/p = 1/Ea*Fa*H02 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролета составляют:
f = 1/p *S*l2 = 13.5 * 10’-5 1/cm * 5/48 * 300’2 cm2 = 1.27 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

Данные условия выполнены при принятом армировании, где (Ø8 A-500С с шагом 200).
Расчет арматуры для плиты перекрытия при деформации с использованием стеклопластиковой арматуры (АКП-СП).

Нагрузка на плитку и расчетные данные являются аналогичными.

Расчеты производится по деформациям для некоторых вариантов армирования.

Начальные данные, а также характеристика материалов представлена в исходных данных.

Вернуться к оглавлению

Расчет данных АКП-СП

Вернуться к оглавлению

c. При арматуре АКП-СП Ø 14, с шагом равным 200

A2 = 7.69 cm2.

Данные коэффициентов для точного определения данных k1pr * k2pr * k3pr.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Кривые данные оси при одновременных действиях, постоянных, длительных, коротких нагрузок.

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:
f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 1.29 cm.
f = 1/200 = 300 cm/200 = 1. 5 cm.
Fm = 1.27 cm = f = 1.5 cm.

Условия выполнены, принятые армирования вычислены верно (Ø14 АКП-СП с учетом шага равным 200

Вернуться к оглавлению

d. Для арматур класса АКП-СП Ø 10, шагом равным 100

Продольный разрез плиты.

A2 = 7.86 cm2.

Данные коэффициентов равны – Kpr * k1 * k2.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Данные кривизны оси пир постоянных, длительных, коротких нагрузок.

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:

f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 1.29 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

fm = 1.27 cm = f = 1.5 cm – условия выполнены, принятые армирования вычислены верно (Ø14 АКП-СП с учетом шага равным 100).

Вернуться к оглавлению

e. Для арматуры класса АКП-СПØ 8, с учетом шага равным 100, расчет

Данные вычисляются по формуле:

A2 = 5.05 cm2.

Коэффициенты для точных определений – k1*k2*k3.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Кривизны оси пир одновременных действиях постоянных и длительных (и не длительных) нагрузок разного характера. Вычисляют по формуле:

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 0.00021 1/cm = 21*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:

f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 2 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 2 cm = f = 1.5 cm.

Все условия выполнены с использованием армирования, где (Ø8 АКП-СП с учетом шага равным 200).

Вернуться к оглавлению

Вывод

1. Армирования плиты межэтажных перекрытий с пролетом, который не превышает 3 метров с использованием стальных арматур, тогда данные будут составлять Ø8 A-500С с учетом шагом равным 200.
2. Армирования плиты с учетом различных пролетов и использовании арматуры, выполненной из стеклопластика, то данные могут быть нескольких вариантов:

  • Ø14 АКП-СП с учетом шага равным 200;
  • Ø10 АКП-СП с учетом шага равным 100.

3. Если использовать в качестве армирования сетки, материал которой Ø8 АКП-СП и даже с             учетом шага равным 100, то максимальные данные прогибы плиты будут составлять больше           всех  существующих приделов, что не желательно.

Вернуться к оглавлению

Сравнение вариантов армирования, вывод расчета

Тип арматуры Расчет диаметра. Показатели шага Учетные данные AS Данные прогиба (см) Данные предельного прогиба (см)
А-500С 8 200 2.51 1.27 1.5
АКП-СП 14 200 7.69 1.29
10 100 7.86 1.30
8 100 5.05 2.00

Сравнительный этап “расчет плиты арматуры” довольно-таки прост. Ведь вы наверняка заметили, что формулы, использующиеся при выводе точных данных расчета, похоже и практически одинаковы во многих случаях.Данная методика вычисления принимается уже достаточно давно и не только в строительных тематиках, но и в продвижении статистики экономики и для более быстрого и точного расчета различных бухгалтерских данных.

Если рассматривать сравнение двух, совершенно различных типах арматуры, как показатель на функциональность, то расчет покажет, что АКП-СП в несколько раз превосходит своего соперника. Перед человеком открыто огромное количество возможностей, с использованием данного продукта. Однако это расчет показывает, что хоть и многочисленные возможности у А-500С, но качество выполнения работ скорее отличается в положительную сторону, что не наблюдается у АКП-СП.

Вернуться к оглавлению

Вычисление расчета нагрузки, показатели АКП-СП и А-500, сравнение

Нагрузка. При вычислении точного расчета нагрузки для АКП-СП, мы использовали формулу: A2 = 7.86 cm2. А для А-500 аналогичную, так как показатели были похожими: A2 =1.55 cm2. Единственным различием в данной формуле, – являются показатели данных размера. АКП-СП имеет немного больший размер, чем А-500, в соответствии при вычислении АКП-СП получают аналогичный результат: M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098, но при вычитывании коэффициентов получаем: М = 7,69, округлив = 7,7 cm. Поэтому при вычитывании коэффициентов у арматуры АКП-СП получают различные результаты: 1,3; 2; 1,29.

Также для вычисления более точного расчета в сфере показателей данных шагов, результаты которых округлены и сходны, применяли формулу для вычисления точного расчета. Формула является длиной, поэтому если не смотреть на результаты относительно сравнения, то запишем следующим образом: f = 1/p * S*L2. Интересно то, что данная формула использовалась для расчета данных при АКП-СП и А-500 одновременно.

Это показывает, что расчет имеет практически одинаковые значения, но разница образуется при коэффициенте L2, которая не имеет заметные отличия. Например, у А-500 данные равны 300, то уже АКП-СП имеет различия, так как показатели могут равняться 200, 150 и т.д.

Сравнения подобных продуктов никогда не может быть абсолютно точным, так как погрешности точно не выведены, а для рассмотрения наиболее точного расчета можно использовать методику коэффициентов, значения которых будут равны диаметру и длине товаров. Также за k1, k2, k3 можно брать показатели: 7,86, 2, 7,69, потому что в данном случае не имеет значения коэффициент k3, а самым значимым будет являться k1, ведь именно данный показатель используется для расчета самых различных данных в сфере сравнения АКП-СП и А-500.

Не стоит останавливаться только на АКП-СП, хоть он и является самым распространенным в строительном применении, но расчет А-500 не широк, хоть и продукт востребован. Это напрашивается на вывод:

  • для наиболее узких целей в строительной тематик стоит использовать продукт А-500, показатели которого не широки, но практически идеализированы многими компаниями. Товар имеет высокие показатели шага арматуры, но обратно невысокие данные прогиба;
  • АКП-СП следует использовать в наиболее крупном производстве и большой компании, которая будет иметь средства для покупки данного товара. АКП-СП является наиболее производимым и востребованным сегодня в сфере арматуры плит. Используется для множеств целей, имеют которые подобный характер, что и в нашем случае. Рекомендован производителями многих компаний и строительных организаций.

Следовательно, эксперты рекомендуют вам АКП-СП, так как мощнее показатели, а мелкие компании предпочитают А-500. И поэтому в зависимости от того, на сколько велика компания и имеет средств для приобретения товара, и будет зависеть продуктивность от продукта. Ведь стоит учитывать множество факторов, такие как, например, опыт в данной сфере. Сроки выполнения работы тоже повлияют на продуктивность выбранного вами товара.

Как вы уже и догадались, АКП-СП имеет большую стоимость, чем А-500. Фактически только преимущества для большой компании представляет АКП-СП, а ведь производители данного продукта изначально хотели издать данный товар для не больших целей, но некоторые компании, немного позже, подхватили данную идею и стали выпускать для более широкого применения, ведь и показатели можно у одного и того же прибора снять разные, если использовать АКП-СП:

  • одновременно показатели данных AS достигают как почти 8, так и 5, что и показывает на применении больших и менее больших целей;
  • еще одним преимуществом АКП-СП является наличие небольших шагов, которые могут не достигать и 200, а являться 100. Это важное отличие между А-500 и АКП-СП, так как А-500 не допустимы показатели шагов в размере, например, 100. Делают уникальным продукт и еще более необходимым в строительстве данные показатели.

Композитную арматуру используют в согласовании с условиями предназначенной документации с целью системо-строений и зданий разного назначения:

1. Арматура специализирована с целью употребления в индустриально-цивильном, качественном строительстве.
2. Использование в бетонированных системах строений и зданий разного назначения.
3. С целью применения в элементарных и сложных бетонах (армопенобетон, плиты перекрытия, в плитах покрытия, вадиных фундаментах).
4. В расслоенной кладке красновато-коричневых строений.
5. В свойстве дюбелей с целью крепления внешней термоизоляции стенок строений.
6. В свойстве сеток и стержней в системах.
7. В свойстве упругих взаимосвязей трехслойных неподвижных стенок строений и построек цивильного, промышленного и сельскохозяйственного возведения, подсоединяющих опорный покров, покрытый слоем крепкого утеплителя.

Также необходимо учитывать следующие особенности:

  1. Применение около берег-укреплении.
  2. Мореходные и при-портовые постройки.
  3. Дренаж, агролесомелиорация и водоотвод.
  4. Путевое основание и огораживания.
  5. Компоненты инфраструктуры хим производств.
  6. Продукты из бетонов с пред-напряженным и не напряженным армированием (осветительные опоры, опоры ЛЭП, изолирующие траверсы ЛЭП; путевые и тротуарные плиты, неблагопристойные плиты, поребрики, столбики и опоры; жд шпалы; усложненные изделия в целях коллекторов, трубопроводных и трассопроводных (теплоцентрали, проводные каналы) общественных конструкций.
  7. При возведение жилищ со снимаемой опалубки.
  8. Перспективно с целью формирования сейсмо-устойчивых корпусов и зданий.

Использование неметаллической арматуры повышает период работы систем в 2-3 раза согласно сопоставлению с использованием, тем более при действии на них враждебных слоев, в том числе и хлористые соли, щелочи и кислоты.

Калькулятор толщины, арматуры и опалубки фундамента плиты

Онлайн калькулятор расчета монолитного плитного фундамента (плиты, ушп)

Полезная информация? Сохраните ссылку:


Другие калькуляторы:


Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента  нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Периметр плиты
  • — Длина всех сторон фундамента
  • Площадь подошвы плиты
  • — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
  • Площадь боковой поверхности
  • — Равняется площади утеплителя всех боковых сторон.
  • Объем бетона
  • — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
  • — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента
  • — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр стержней арматурной сетки
  • — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
  • Минимальный диаметр вертикальных стержней арматуры
  • — Минимальный диаметр вертикальных стержней арматуры по СНиП.
  • Размер ячейки сетки
  • — Средний размер ячеек сетки арматурного каркаса.
  • Величина нахлеста арматуры
  • — При креплении отрезков стержней внахлест.
  • Общая длина арматуры
  • — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
  • — Вес арматурного каркаса.
  • Толщина доски опалубки
  • — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
  • — Количество материала для опалубки заданного размера.


Остались вопросы? С радостью поможем!

Калькулятор арматуры для фундамента плиты онлайн

Расчет фундаментной плиты

Онлайн калькулятор расчета фундаментной плиты

Расчет плитного фундамента, расчет монолитной плиты

Калькулятор плиты фундамента

Простой онлайн калькулятор расчета железобетонной плиты фундамента рассчитает точное количество стройматериалов для армированного монолитного фундамента. Начните расчет сейчас!

Устройство фундаментной плиты, железобетонная плита фундамента

Преимущество железобетонного плитного фундамента в возможности возводить его на любом грунте. особенно оправданно применения на движущихся грунтах и грунтах со слабыми несущими характеристиками, сильнопучинистых глиняных грунтах. Еще один плюс в дополнение к этому, материал строений можно выбрать любой, но чаще строят загородные дома и коттеджи имеющие в плане большую площадь или из тяжелых материалов, таких как кирпич или камень. Приятно то, что можно не ограничивать себя в размерах строения. А так же плита хорошо тепло изолируется и может являться черновым полом первого этажа.
Для армирования плиты выбирается арматура по ГОСТ 5781-32, диаметром 12 мм – 16 мм, класс бетона В30. Как рекомендуют профессионалы, для гидроизоляции лучше использовать мастику битумную горячего применения марка БН3 или более простой вариант #8212; это толстая полиэтиленовая пленка.

Стоимость плиты фундамента

Единственным недостатком монолитной плиты является его высокая стоимость. При расчете плиты фундамента, очевидно, что устройство плитного фундамента связано с большими затратами прежде всего на бетон и арматуру, а также земляными работами. Кроме всего этого, при сложном ландшафте участка, если присутствует видимый перепад высот, потребуются дополнительные земляные работы по выравниванию участка, т.е. возвышенности срезают, низменности засыпают. Это все приводит к ощутимому удорожанию стоимости железобетонной фундаментной плиты. Все это вы можете проверить, произведя расчет стоимости фундамента плиты.

Расчет материалов на монолитную железобетонную фундаментную плиту

Инструкция к калькулятору
Исходные данные

В принципе здесь все интуитивно понятно. Заполняйте графы исходных данных, не забывая смотреть на представленный рисунок.

Пояснения же здесь требует лишь графа Запас , которая учитывает запас арматуры на обрезки и нахлест. Обычно для этого хватает 5%, но вы можете установить любое другое значение.

Результат

С таблицей результатов аналогично. В ней отдельно представлены требуемый объем бетона и его стоимость, а также общая длина, масса и стоимость каждой из позиций арматуры в отдельности. В случае с позицией 3 можно еще и количество стержней узнать, но только для типов 1 и 3. Замыкает таблицу графа, где указываются общие затраты на возведение конструкции.

Добавить комментарий
Проекты

Анекдот
Дизайн интерьера
Последние материалы
Вход на сайт
Получать новое на e-mail

Вся информация, размещенная на данном портале, предназначена исключительно для ознакомления с ней пользователей.

Ни при каких условиях и обстоятельствах ответственность за последствия, которые прямо или косвенно повлекло за собой использование информации или программного обеспечения, размещенного на этом сайте, не может возлагаться на автора сайта и быть основанием для судебного разбирательства или иного преследования. Контакты: [email protected]

© -. Все права защищены. Копирование материалов без активной ссылки на сайт svoydomtoday.ru запрещено.

Стоимость строительства монолитной плиты

Монолитная плита — надежный тип железобетонного фундамента. Значится плитным или плавающим, т.к. при перемещении грунта положение плиты не меняется, защищая строение от разрушения. Так же плита монолитная — это сплошная армированная конструкция повышенной жесткости из бетона и арматуры, которая равномерно распределяет наполнение здания на землю.

Рассчитать стоимость монолитной плиты в Санкт-Петербурге (СПб) и Ленинградской области под ключ и получить смету онлайн с учетом материалов и производством бетонных работ по ценам года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Введите параметры для расчета монолитной плиты:

Цена железобетонного сплошного фундамента рассчитывается с учётом:

  • основных параметров бетонно-армированной плиты;
  • стоимости строительных материалов и работ по возведению монолитной конструкции.

Габариты монолитного фундамента отражены в рабочем проекте на строительство. Важно доверить разработку проектно-сметной документации опытным конструкторам. Результатом станет правильное определение:

  • размеров плиты с учётом нагрузок и грунтовых условий Ленинградской области;
  • количества и стоимости расходных материалов;
  • перечня и цены строительно-монтажных работ.

Строительство монолитной плиты возможно на пучинистых и песчаных, а также сильно сжимаемых почвах.

Подбираем класс бетона исходя от типа дома и грунта

Это устройство возведения фундамента – монолитная плита

Устройство монолитной плиты под дом выполняется после проведения подготовительных земляных работ и разбивки строительной площадки. Бригада мастеров компании «ЯРУС» возведёт фундамент в котловане с организованным водоотведением. В процессе строительства соблюдается технологическая последовательность. Опытные мастера:

  • разобьют оси на местности согласно плану, организуют песчаную подушку, выполнят бетонную подготовку;
  • доставят и организуют места складирования расходных материалов;
  • подготовят рабочий инструмент и электрооборудование для сварки арматуры;
  • произведут установку фиксаторов с шагом 1м под арматуру для создания бетонной защиты арматурных стержней от коррозии;
  • установят арматуру и проволочные сетки в проектное положение и зафиксируют места пересечения стержней сваркой;
  • соберут щиты опалубки и закрепят по периметру бетонной подготовки по отметкам;
  • перед проведением бетонных работ проверят правильность установки арматурного каркаса и опалубки;
  • организуют доставку бетонной смеси на площадку и подадут ее к месту укладки по согласованной схеме;
  • выполнят бетонирование послойно с перерывами не менее 40минут;
  • произведут уплотнение вибраторами и ручными шуровками по периметру стенок опалубки;
  • создадут оптимальные условия для достижения бетонной смесью 70% проектной прочности;
  • снимут опалубку.

В компании «ЯРУС» производство строительно-монтажных работ выполняется с соблюдением правил техники безопасности. Распалубка осуществляется только после проведения контроля прочности бетонной смеси. При бетонировании используется современное оборудование с амортизаторами и надёжной изоляцией. Бригады состоят из мастеров высокой квалификации с допуском к проведению работ.

Оптимально заказать строительство монолитной плиты под дом по доступной цене, с надежной гидроизоляцией и коммуникациями. Готовы ответить на все возникшие вопросы по телефону (812) 925-53-93 или пишите на почту [email protected]

Рассчитать другой тип фундамента

Источники: http://zamer-doma.ru/raschet-fundamentnoy-plityi/, http://svoydomtoday.ru/building-onlayn-calculators/79-raschet-monolitnoy-gelezobetonnoy-pliti.html, http://fundament-78.ru/calculator-stoimosti/monolitnaya-plita/


Комментариев пока нет!

Калькулятор армирования бетона для перекрытий с нестандартной длиной

Использование этого калькулятора зависит от максимальной длины стержней.
Если вы можете получить стержни длиной 60 футов, общая длина вашей плиты может составить 60 футов.
Если вы можете получить стержни длиной 40 футов, общая длина вашей плиты может составить 40 футов.
Если вы можете получить 20-футовые стержни, общая длина вашей плиты может составить 20 футов.

Если длина вашей плиты больше, чем длина стержня, вам придется соединить стержни (внахлест) вместе с помощью проволочной связки, чтобы получилась непрерывная длина.Необходимое количество нахлестов зависит от размера арматуры, используемого сорта, шага сетки, прочности бетона и того, что придумает ваш инженер, что он или она думает, каков минимальный отрезок, необходимый для выполнения вашего проекта.

Если «потребности» вашего проекта превышают требуемую максимальную длину стержня, вам придется добавить необходимое количество перекрытия к общей длине необходимой стержня, а также добавить немного для отходов.

Примечание:
Приобретение арматуры большой длины нестандартной длины — не всегда самый дешевый вариант.
Даже с дополнительными линейными опорами, необходимыми для использования стандартного доступного размера 20-футового стержня для сращивания, затраты на это могут быть дешевле, чем покупка более длинных отрезков нестандартной длины.
Расчет
  1. Введите длину плиты
  2. Введите ширину плиты
  3. Введите требуемый шаг сетки ваших длинных стержней.
  4. Введите требуемый шаг сетки ваших транс-баров.
  5. Введите расстояние от края вашего первого стержня, обычно 2 дюйма.
  6. Введите расстояние, на котором длинные и короткие стержни должны заканчиваться от края.
Результаты
  1. Длинная длина стержня = длина длинных стержней.
  2. # Требуется длинная планка.
  3. Trans Bar Length = длина ваших стержней, идущих перпендикулярно длинным стержням.
  4. # необходимых длин транс-стержня.
  5. Общее количество стержня, необходимого для линейных футов.

Посетите нас на

Если у Вас есть вопросы или комментарии, пожалуйста Свяжитесь с нами

© 1998, VmNet.

ab-Калькулятор экспоненциальной регрессии — Расчет высокой точности

[1] 2020/12/17 06:07 Мужчина / До 20 лет / Старшая школа / Университет / аспирант / Очень /

Цель использования
math IA

[2] 2020/12/13 02:11 Женский / Моложе 20 лет / Старшая школа / Университет / аспирант / Очень /

Цель использования
математика IA

[3] 2020/09/27 11:43 Женский / До 20 лет / Старшая школа / Университет / Аспирантка / Очень /

Цель использования
Мой настоящий калькулятор умер
Комментарий / Запрос
очень полезно, если кто уже знает что означают значения

[4] 2020/09/27 05:13 Мужчина / 60 лет и старше / Пенсионер / Очень /

Цель использования
Любопытство — проблема размещена в Интернете
Комментарий / Запрос
Хотелось бы иметь возможность оценивать значения на основе regr эссе.

[5] 2020/09/25 12:37 Мужчина / Уровень 20 лет / Инженер / Очень /

Цель использования
Время вычислить n-е простое число с использованием реализации Сита Эратосфена в Rust

[6] 2020/08/17 15:32 Мужской / Уровень 30 / Инженер / Очень /

Цель использования
Получите регрессию зависимости температуры от сопротивления термистора холодильника, чтобы попытаться диагностировать проблему.

[7] 2020/06/11 02:18 Мужчина / До 20 лет / Высшая школа / Университет / аспирант / Полезный /

Цель использования
Слишком много работы и мало времени
Комментарий / Запрос
Хотел бы показать свою работу

[8] 30.05.2020 04:23 Мужчина / Уровень 20 лет / Инженер / Полезно /

Цель использования
Поворачивать не хотелось на Matlab для простой регрессии

[9] 2020/05/29 08:35 Мужчина / Моложе 20 лет / Средняя школа / Университет / Аспирант / Полезно /

Цель использования
Я потерял свой графический калькулятор .. .

[10] 2020/05/13 09:03 Женский / До 20 лет / Старшая школа / Университет / аспирант / Полезно /

Цель использования
Школьное домашнее задание

Калькулятор квадратичной регрессии — высокий расчет точности

[1] 2020/12/02 06:37 Мужчина / Уровень 30 лет / Инженер / Очень /

Цель использования
Рассчитать траектории стрел для стрельбы из лука.

[2] 2020/11/11 11:25 Мужской / До 20 лет / Высшая школа / Университет / аспирант / Полезно /

Цель использования
Домашнее обучение

[3] 2020 / 11/10 12:24 Женский / Уровень 20 лет / Старшая школа / Университет / аспирант / Очень /

Цель использования
Я уже знал, как делать линейную регрессию.Мне нужно было научиться выполнять параболическую регрессию на уроке физической химии. Это был хороший обучающий инструмент, который помог мне проверить свой ответ. Спасибо!

[4] 2020/10/15 18:37 Мужчина / 60 лет и старше / Пенсионер / Очень /

Цель использования
Это было для брата мю, я думаю, он использует это для оценки финансовая тенденция

[5] 2020/09/23 06:57 Женский / 20-летний уровень / Учитель / Исследователь / Очень /

Цель использования
Классная работа учащегося, замена физического калькулятора
Комментарий / Запрос
Большое спасибо, Очень ценю этот ресурс!

[6] 2020/09/06 19:28 Мужчина / Уровень 30 лет / Офисный работник / Государственный служащий / Очень /

Цель использования
Обратный инжиниринг урона и формулы маны в видеоигре

[7] 2020/07/24 10:15 Женщина / Уровень 20 лет / Учитель / Исследователь / Очень /

Цель использования
для проверки и проведения тестов

[8 ] 2020/07/23 16:17 Мужской / До 20 лет / Высшая школа / Университет / Аспирант / Очень /

Цель использования
Расчет значений оптимального заработка в автомобильной игре.Расстояние = деньги, но не водите слишком быстро — единственное объяснение. Допустим, у меня есть крайняя корреляция, кажется, это очень точно.
Комментарий / запрос
Хорошая штука. Продолжайте хорошую работу.

[9] 2020/07/02 00:55 Мужчина / Уровень 30 / Инженер / Очень /

Цель использования
Морская инженерия / Программирование программного обеспечения.
Комментарий / запрос
Я работаю в судостроении, и мне нужно ограничить мощность двигателей, основываясь только на регулировании скорости.Этот калькулятор регрессии оказался чрезвычайно полезным при моделировании зависимости скорости двигателя от мощности, чтобы предложить приблизительную формулу для использования в алгоритме управления. Всем, кто помогал в разработке этого интерфейса, спасибо и отличная работа.

[10] 2020/05/25 23:12 Женский / До 20 лет / Начальная школа / Неполный средний класс / Маленький /

Цель использования
Школа
Комментарий / Запрос
I ДЕЙСТВИТЕЛЬНО нужны уравнения квадратной регрессии, быстро.
Расчет арматуры для плиты перекрытия калькулятор онлайн: Калькулятор материалов для плитного фундамента

Добавить комментарий

Ваш адрес email не будет опубликован.

Scroll to top
