Как рассчитать арматуру на монолитную плиту

Содержание

1. Информация по назначению калькулятора.
2. Общие сведения по результатам расчетов.
3. Необходимый расчёт арматуры на монолитную плиту.
4. Для чего нужен армопояс?
5. Порядок расчета арматуры.
6. Определение сечений.
7. Схема армирования.
8. Расчет количества.
9. Корректировка конструкции ж/б плиты.
10. Монолитный плитный фундамент.
11. Калькулятор материалов для монолитной фундаментной плиты
12. Основные достоинства монолитного плитного фундамента:
13. Основные достоинства монолитного плитного фундамента:
14. Недостаток плитного сплошного фундамента:

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов.

• Периметр плиты — Длина всех сторон фундамента
• Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Необходимый расчёт арматуры на монолитную плиту.

Как рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

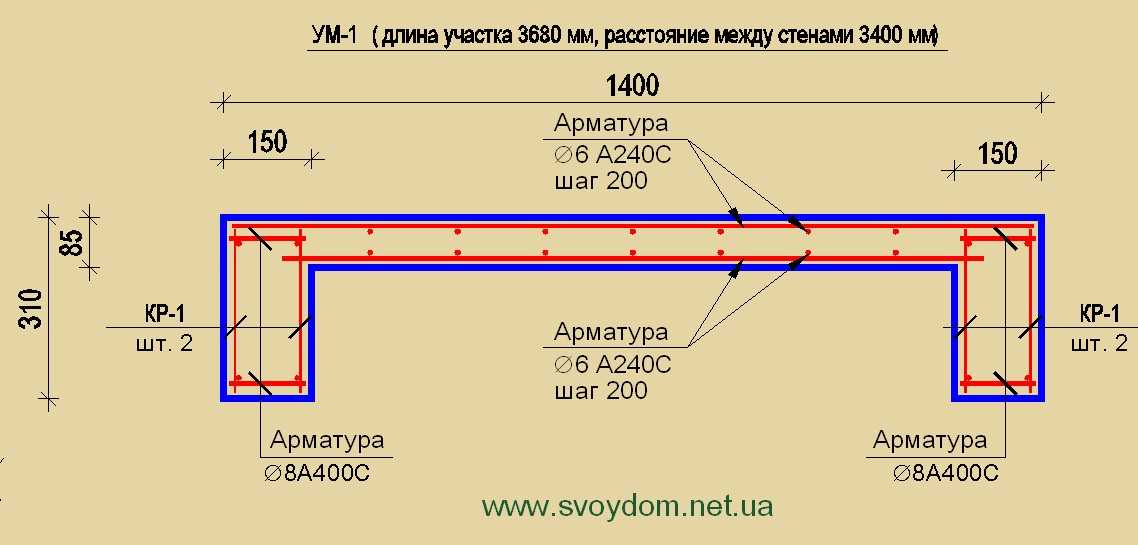

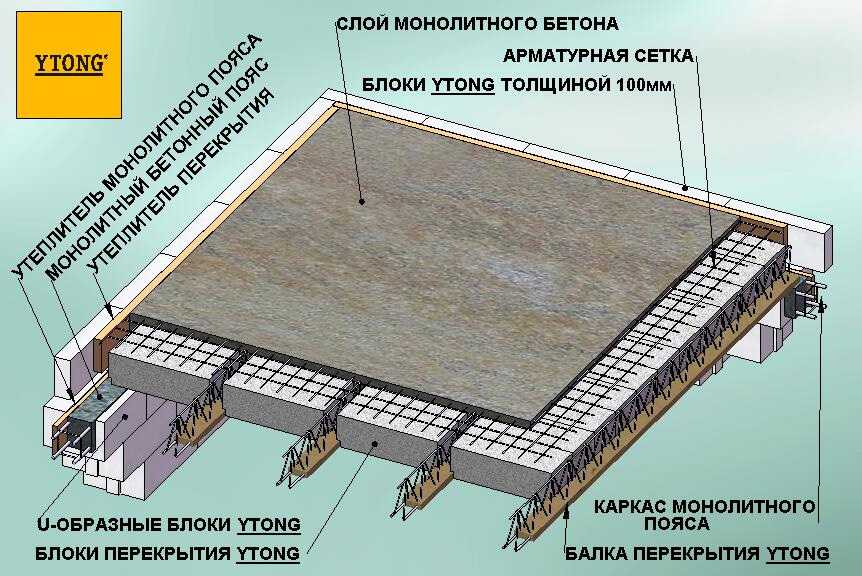

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Как рассчитать арматуру на монолитную плиту.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Как рассчитать количество арматуры для монолитной плиты.

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

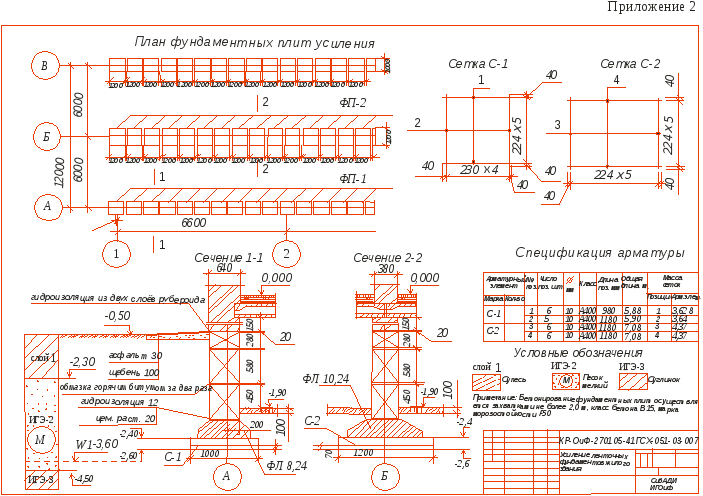

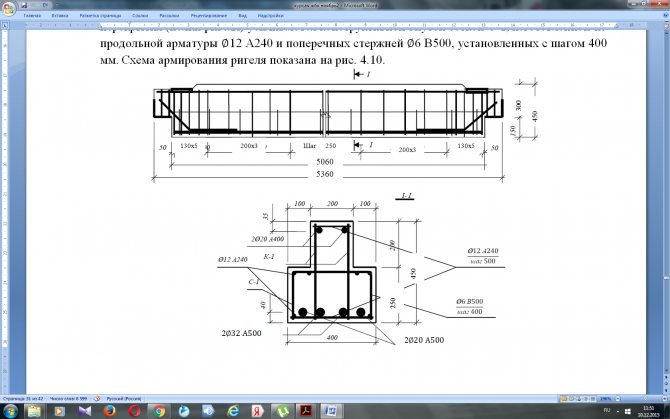

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Как рассчитать арматуру для монолитной плиты.

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

• Объем бетона для заливки плиты.
• Необходимое количество материалов для приготовления бетона.
• Количество доски, необходимое для устройства опалубки.
• Ориентировочную стоимость всех стройматериалов.
• Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

• недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).



Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Калькулятор материалов для плитного фундамента

---

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

• Объем бетона для заливки плиты.
• Необходимое количество материалов для приготовления бетона.
• Количество доски, необходимое для устройства опалубки.
• Ориентировочную стоимость всех стройматериалов.
• Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Размеры плиты
Высота, мм.
Длина, мм.
Ширина, мм.
Арматура
Длина ячейки
Ширина ячейки
Диаметр арматуры	68101214161820222528
Количество рядов
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.
Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

• недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Синонимы: фундаментная плита, плитной фундамент, монолитный плитной фундамент, фундамент

людей нашли эту статью полезной. А Вы?

Расчет арматуры для плиты: пошаговый процесс

Это пошаговый процесс расчета арматуры для плиты.

Следуя этому процессу, вы можете легко рассчитать количество стали, необходимое для любого типа плиты.

Итак, давайте изучим процесс…

В проекте строительства здания вам необходимо рассчитать количество арматуры для закупки.

Не следует покупать всю необходимую сталь для проекта за один раз. Причина в том, что он блокирует огромную сумму денег. Также требуется большое место для штабелирования стали.

По этим причинам вы должны покупать сталь всякий раз, когда она вам нужна.

В моем проекте я обычно заказываю сталь для колонн, плит и балок перекрытий только за один раз.

Вы должны сделать это.

Поэтому необходимо рассчитать количество стали на сляб.

Для этого:

Шаг 1: Получите план компоновки перекрытий

План компоновки перекрытий — это чертеж, который вы найдете в книге чертежей конструкций.

Это как-то похоже на картинку ниже:

Как видите, на плане расположения перекрытий часто не указаны размеры.

Но вам понадобятся размеры для расчета количества стали. Вы можете получить размеры из чертежа компоновки колонны.

А вот пример чертежа компоновки колонн:

Иногда вы можете получить размер плиты из архитектурного чертежа.

Если вы найдете план компоновки перекрытий с размерами в своей книге архитектурных чертежей, вам не нужно рассчитывать размеры по плану компоновки колонн.

В таком случае ваша задача будет легкой.

Архитектурный план расположения перекрытий обычно выглядит так:

Если вы не найдете плана расположения плит с размерами, просто рассчитайте размеры по плану расположения колонн и запишите их карандашом на плане расположения плит.

Сейчас…

Шаг 2: Получите детали армирования перекрытий

Детали армирования перекрытий представляют собой отдельные чертежные листы, на которых показаны детали размещения стали в плитах.

И вы получите эти листы чертежей в книге чертежей конструкций.

В строительных проектах используются различные типы плит. А также используются различные типы конструкций армирования.

Например, вы найдете некоторые односторонние плиты, в которых используются кривошипы, как показано на рисунке ниже:

Вы также найдете двусторонние плиты с кривошипами в обоих направлениях, как показано на изображении ниже:

И вы найду плиты без шатунов.

Чертеж армирования плиты какого типа вы получите из своей книги чертежей конструкций, не беспокойтесь, процесс расчета такой же.

Но вам нужно…

Шаг 3: Внимательно изучите чертеж

Допустим, чертеж детали армирования для нашего примера плиты показан на рисунке ниже:

And

Посмотрите, в плита нашего примера. Все полосы прямые.

В разных панелях плит используются стержни разных размеров. Расстояние между стержнями также разное.

Учитывая все это, вам необходимо решить, с чего начать расчет арматуры для плиты.

В моем случае я сначала маркирую каждую панель плиты буквой, как показано на рисунке ниже:

( Совет для профессионалов: Не используйте ручки для маркировки. Используйте карандаш. Чтобы потом можно было стереть метку .)

Я покажу вам процесс расчета арматуры панели перекрытия «А».

Следуя этому процессу, вы можете рассчитать арматуру для остальных панелей.

Шаг 4: Процесс расчета арматуры панели перекрытия-A

4.1: Расчет основных стержней

Основная арматура панели плиты «А» обозначена (1).

Детали арматуры (1) 10 мм Ø @ 8″ c/c .

Сначала получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

Здесь:
Длина панели «А» = 17′- 1½″ или 17,12′
Шаг стержней = 8″ или 0,67′

Итак,

Количество стержней = (17,12 ÷ 0,67) + 1

= 26,55

Сай, 27 шт.

Затем получите длину стержня

Длина стержня равна

= Пролет в свету + (2 × ширина балки)

Здесь:

Пролет в свету = 8′-5″ или 8,42′
Ширина балки = 10″ или 0,83′

Итак,

Длина стержня для панели «А» равна,

= 8,42′ + (2 × 0,83′)

= 10,08′

Скажем,

3 11′

[ ПРИМЕЧАНИЕ: вы могли заметить, я не вычитал чистое покрытие из длины стержня при расчете длины стержня. Если бы это был кривошип, я бы не добавлял длину кривошипа, чтобы получить длину стержня. Забудьте обо всем этом. На самом деле вам не нужно думать об этих вещах, рассчитывая количество стали для члена RCC. Эти вещи вам понадобятся при получении фактической длины резки стержня, либо для подготовки графика гибки стержня, либо для резки стержня для фактического размещения. ]

Наконец, рассчитайте общую длину основных стержней для панели A

Формула:

= Количество стержней × длина стержня футов . (Ø 10 мм)

4.2: Расчет нижних распределительных стержней (связующее)

Распределительный стержень обозначен как (2) .

Детали усиления (2) 10ммØ@10″ c/c .

Сначала получите необходимое количество баров

Формула:

Количество стержней = (ширина ÷ расстояние) + 1

Здесь:

Ширина = 8′-5″ или 8,42′
Расстояние между стержнями = 10,83 или 10,83 ′

Итак,

Количество баров = (8,42 ÷ 0,83) + 1

= 11,14

Скажем, 12 шт.

Далее, получите длину стержня (нижний распределительный стержень)

Длина стержня,

= Пролет в свету + (2 × ширина балки)

Здесь:

Пролет в свету = 17′-1½″ или 17,12′
Ширина балки = 10″ или 0,83′

Итак,

′)

= 18,78′

Скажем, 19′

Наконец, рассчитайте общую длину распределительных стержней

Формула:

= 228 футов (Ø 10 мм).

4.3: Расчет дополнительных нижних баров

Дополнительные нижние стержни отмечены как (3).

Детали усиления (3) 1-12 мм Ø между стержнями.

Теперь получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

Здесь:

Длина = (17′-1″) –1½″ (1′-8″) – (3′-4″) = 12,12′
Расстояние между стержнями = 8″ или 0,67′ [поскольку расстояние в (1) равно 8″]

Итак,

Количество бары = (12,12 ÷ 0,67) + 1

= 19.09

Сэй, 20 шт.

Далее, получите длину стержня (дополнительный нижний стержень)

Длина стержня равна,

= Чистый пролет – вычет с обоих концов

Здесь:

Чистый пролет = 8′- 5″ или 8,42
Вычет с одного конца = 10″ или 0,83′
Вычет с другого конца = 1′-8″ или 1,67′

Итак,

Длина дополнительного нижнего стержня равна,

= 8,42′ – 0,83′ – 1,67′

= 5,92′

Скажем, 6′

Наконец, рассчитаем общую длину дополнительного днища

Формула:

= Количество стержней × длина стержня

4.

4: Расчет верхних стержней

Вот детали верхней арматуры панели перекрытия A:

Посмотрите:

У нас есть верхние стержни на всех четырех сторонах панели перекрытия.

Отметьте эти стороны как север, юг, восток и запад. Вот так:

Чтобы вы могли легко отслеживать, для какой стороны вы рассчитали усиление.

При этом:

Сначала получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

Получите количество стержней на стороне СЕВЕР .

Здесь:

Длина = 8′-5″ или 8,42′
Шаг стержней = 6″ или 0,50′0003

= 17,84

Сэй, 18 шт.

Затем получите количество баров на стороне ЮГ .

Поскольку длина в свету и расстояние между стержнями такие же, как на СЕВЕРНОЙ стороне. Таким образом, количество баров на ЮЖНОЙ стороне такое же, как и на СЕВЕРНОЙ стороне.

То есть:

18 шт.

Теперь получите количество баров на стороне EAST .

Здесь:

Длина = 17′-1½″ или 17,12′
Расстояние между стержнями = 6″ или 0,50′

Итак,

Количество баров = (17,12 ÷ 0,50) + 1

= 35,24

Скажем, 36 шт.

И,

Наконец, получите количество баров на стороне ЗАПАД .

Поскольку длина в свету и расстояние между стержнями такие же, как и на ВОСТОЧНОЙ стороне. Таким образом, количество баров на ЗАПАДНОЙ стороне такое же, как и на ВОСТОЧНОЙ стороне.

То есть:

36 шт.

Далее, получите длину стержня

Длина стержня,

= Длина в расширенном состоянии + ширина балки + крюк

>Для СЕВЕРНОЙ стороны

Здесь:

Длина в расширенном состоянии = 4 фута-4 дюйма или 4,33 фута

Ширина луча = 10,0 дюйма или 90,3 дюйма 002 Крюк = 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]

= 144 мм или 5,67″ [25,4 мм = 1″]

0r 0,47′

Скажем, 0,50′

Длина

3 дополнительной верхней планки для

СЕВЕР сбоку,

= 4,33′ + 0,83′ + 0,50′

= 5,66′

Скажем, 6′

>ЮЖНАЯ сторона

Здесь:

Длина в вытянутом состоянии = (4′-4″) + (5′-9′0′) 03) 6 дюймов или 9,5 футов

Ширина балки = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]

= 120 мм или 4,72 дюйма [25,4 мм = 1 дюйм]

0r 0,39′

Say, 0,50′

So,

Длина дополнительной верхней планки для ЮГ сторона составляет,

= 9,5′ + 0,83′ + 0,50′

= 10,83′

Допустим, 11′

>Восточная сторона

Здесь:

Длина = 1″-2′

900 . 08′

Балка ширина = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]

= 144 мм или 5,67 дюйма [25,4 мм = 1 дюйм]

0r 0,47 фута

3 Say

0r 0,47′

3 Say , 0,50′

Итак,

Длина дополнительной верхней планки для ВОСТОК борта,

= 2,08′ + 0,83′ + 0,50′

= 3,41′

Скажем, 4′

>ЗАПАДНАЯ сторона

Здесь:

Длина в расширенном состоянии = (1′-10″) + (2′-90′0″) 2 11 дюймов или 3,92 фута

Ширина балки = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]

= 120 мм или 4,72 дюйма [25,4 мм = 1 дюйм]

0r 0,39′

Say, 0,50′

So,

Длина дополнительной верхней планки для стороны WEST ,

= 3,92′ + 0,83′ + 0,50′

= 5,25′

Скажем, 6′

Наконец, вычислите общую длину

Формула: >Для СЕВЕРНОЙ стороны

= 18 × 6 футов

= 108 футов (Ø 12 мм)

>Для ЮЖНОЙ стороны

= 18 90 90 0 0 0 0 9 9 0 0 0 9 198 футов (Ø 12 мм)

>Для ВОСТОЧНОЙ стороны

= 36 × 4′

= 144′ (Ø 10 мм)

>Для ЗАПАДНОЙ стороны

= 36 × 6′

= 216′ (Ø 10 мм)

Распределение сверху

Верхние распределительные стержни не т показано на нашем рисунке.

Но это показано в деталях арматуры.

Везде, где верхние арматурные стержни, нам необходимо предусмотреть там распределительные стержни.

Если бы это было показано на чертеже, то выглядело бы так ( цвет желтый ):

С этим:

1. Получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

> Для стороны СЕВЕР2: 90 002 Если представить распределительные стержни СЕВЕРНОЙ стороны, то они будут выглядеть так:

Здесь:

Длина = 4′-4″ или 4,33′
Расстояние между стержнями = 10″ или 0,83′

Итак,

Количество баров = (4,33 ÷ 0,83) + 1

= 6,21

Сэй, 7 шт.

>Для ЮЖНОЙ стороны:

Представьте себе распределительные стержни ЮЖНОЙ стороны. это будет выглядеть так:

Здесь:

Длина = 10′-4″ или 10,33′
Расстояние между штрихами = 10″ или 0,83′

Итак,

Количество баров = (10,83 ÷ ) + 1

= 13,44

Сэй, 14 шт.

>Для стороны ВОСТОК:

Распределительные шины стороны ВОСТОК будут выглядеть так:

Здесь:

Длина = 2′-1″ или 2,08′
Шаг стержней = 10″ или 0,83′

Итак,

Количество стержней = (2,08 ÷ 0,83) + 1

3 3,50

Сай, 4 шт.

>Для ЗАПАДНОЙ стороны:

Распределительные стержни ЗАПАДНОЙ стороны будут выглядеть следующим образом:

Здесь:

Длина = 4′-9″ или 4,75′
Расстояние между стержнями = 10″ или 0,83′

Итак,

Количество баров = (4,75 ÷ 0,83) + 1

= 6,72

Скажем, 7 шт.

2. Получить длину стержня

Здесь длина стержня равна

= Пролет плиты в свету + 2 × ширина балки .

Для:

>СЕВЕРНОЙ стороны

Длина распределительного стержня

= (8′-5″) + 2 × 10″ 2 >ЮЖНАЯ сторона

Длина распределительной шины на южной стороне будет такой же, как и на северной стороне.

Это 11 минут.

> Ист-Сайд

Длина распределительного бара в восточной стороне составляет,

= (17′-1½ ″) + 2 × 10 ″

= 18,78 ′

Скажи, 19 ′

> ЗАПАДНАЯ сторона

Длина распределительной шины на западной стороне такая же, как и на восточной стороне.

То есть: 19’.

3. Расчет общей длины верхних распределительных стержней

Формула:

= Количество стержней × длина стержня

>СЕВЕРНАЯ сторона

= 7 × 11′

= 77′ (10 ммØ)

>ЮЖНАЯ сторона 1 ′ 4′4

3 90 3

= 154 фута (Ø 10 мм)

>ВОСТОЧНАЯ сторона

= 4 × 19′

= 76′ (Ø 10 мм)

>ЗАПАДНАЯ сторона

= 90 0 03 9 9 133 фута (Ø 10 мм)

Так Итак, мы рассчитали все стержни в панели плиты «А».

Теперь пришло время…

4.6: Суммировать все стержни

• Основные стержни = 297 футов (10 мм Ø)
• Нижние распределительные стержни = 228 футов (10 мм Ø)
• 70793 Дополнительные нижние стержни = 180 футов (10 294) Верхние стержни с северной и южной стороны = 108+198= 306 футов (Ø 12 мм)
• Верхние стержни с восточной и западной стороны = 144+216= 360 футов (Ø 10 мм)
• Верхние распределительные стержни = 77+154+76+133= 440 футов (Ø 10 мм)

Всего:

• стержней Ø 10 мм = 297+ 228+360+440 = 1325 футов.
• Стержни диаметром 12 мм = 180+ 306 = 486 футов.

Как вы знаете, сталь продается на рынке килограммами. Итак, переведите длину в килограммы.

• Стержни диаметром 10 мм = 1325 футов × 0,19 = 251,75 кг. Скажем, 252 килограмма .
• Стержни диаметром 12 мм = 486 × 0,27 = 131,22 кг. Скажем, 132 килограмма .

Как видите, суммировать все столбцы немного сложно. Поэтому я разработал формат, чтобы упростить задачу. вы найдете инструкции по использованию формата внутри самого формата.

Загрузите формат расчета перекрытий из моей бесплатной библиотеки ресурсов ( Freebie-5 ).

Калькулятор арматуры

Создано Filip Derma

Отзыв от Bogna Szyk и Steven Wooding

Последнее обновление: 06 декабря 2022 г.

Содержание:

• Что такое арматура?
• Размеры арматуры
• Как пользоваться калькулятором арматуры?
• Стоимость арматуры – пример расчета
• Часто задаваемые вопросы

Калькулятор арматуры помогает узнать сколько арматуры нужно для создания арматуры в бетонной плите и во сколько это вам обойдется. Кроме того, он может оценить размеры сетки, которые вы должны использовать. В статье ниже вы узнаете, что такое арматура, проверьте размеры арматуры и найдете пошаговое руководство по использованию калькулятора арматуры.

🔎 Чтобы узнать больше о различных бетонных конструкциях, воспользуйтесь калькулятором бетона Omni.

Что такое арматура?

Арматура (арматурная сталь/арматурная сталь) — строительный материал, используемый для улучшения свойств бетонных блоков. Эти проволоки сделаны из стали с рисунком (улучшает сцепление) и обычно размещаются таким образом, чтобы создать сетку. Благодаря характеристикам стали (коэффициент теплового расширения очень похож на коэффициент бетона) арматура компенсирует низкую прочность бетона на растяжение. Арматура может повысить сопротивление разрушению бетона в несколько раз .

Инженеры-строители применяют арматурную сталь при проектировании зданий и подъездных путей из бетона. Вы можете рассчитать, сколько это стоит, с помощью нашего калькулятора стоимости бетонного подъезда. Помимо повышенной прочности на растяжение, арматура также повышает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков.

Применение армирования наверняка на дороже строительный раствор. Однако подрядчики склонны использовать его практически во всех строительных проектах — неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением, позволяющим сэкономить деньги. Почему? Потому что железобетонные плиты, блоки, подъездные пути и здания прослужат намного дольше.

Размеры арматурных стержней

Для стран с британскими единицами размеры стержней указывают диаметр в единицах ⅛ дюйма для стержней размеров от #2 до #8. Например, 8⁄8 = #8 = 1 дюйм в диаметре. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами — они считаются мягкое преобразование или мягкое преобразование метрических размеров . Система имперских размеров распознает настоящие метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

7

Номинальный диаметр

9000 # 1

3

7 № 8 910

Британский размер прутка	Метрический размер прутка (мягкий)	Номинальный диаметр (дюйм)
#2	№ 6	0,250 = 1/4	6,35
0907 № 10	0,375 = 3/8	9,525
#4	№13	0,500 = ​1/2
#5	№16	0,625 = ​5/8	15,875
№6	№19	2 0,35003 = 10	19. 05
#7	№22	0,875 = ​7/8	22,225
№ 8	1,000 = ​8⁄8	25,4
#9	№29	1,128 ≈ 9⁄8	28,65 8 900 0907 #10	№32	1,270 ≈ ​10 ⁄8	32,26
#11	№ 36	1,40002 ​	35,81
#14	Нет . 43	1,693 ≈ ​14⁄8	43
#18 7 90,9007 Нет 910	2,257 ≈ 18/8	57,3

🔎 Если вы собираетесь строить колонные конструкции, вам может пригодиться наш калькулятор бетонных колонн.

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры. Вся эта математика, стоящая за планированием строительства, может быть довольно запутанной, но калькулятор арматуры берет это на себя. Он вычисляет следующие параметры:

1. Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между краями и арматурой (сеткой) из размеров плиты.

   длина сетки = длина_перекрытия - (2 × шаг краевой арматуры)

2. Общая длина необходимых арматурных стержней . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных рядов арматурных стержней будет размещено. Например, количество рядов рассчитывается путем деления длины сетки на расстояние между арматурными стержнями. Чтобы получить длину арматурных стержней, умножьте это число на ширину сетки.

   общая длина арматурных стержней = (столбцы арматурных стержней × длина арматурных стержней) + (rebar_rows × ширина арматурных стержней)

3. Количество арматурных стержней . Чтобы оценить это, разделите общую длину арматурных стержней на длину одного арматурного стержня. Это значение следует округлить до целого числа (потому что мы не можем купить, например, 0,4 отрезка арматуры — только стандартные длины).

   штук арматуры = общая длина арматуры / длина одной арматуры

4. Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

   стоимость арматуры = штук арматуры × цена одной арматуры

Стоимость арматуры – пример расчета

Узнайте, как правильно пользоваться калькулятором арматуры. Ниже приведен пошаговый пример расчетов. Для его целей мы сделали некоторые предположения относительно входных данных:

1. Сначала войдите в бетон Размеры плиты : длина = 6 м , ширина = 4 м .

2. Укажите интервалы :

   расстояние между арматурными стержнями = 40 см ,
   расстояние между кромками и сеткой = 8 см .

3. Введите цену и длину одинарного стержня , которую вы купите у своего поставщика:
   цена арматурного стержня = 2 €/м
длина одиночного стержня = 6 м .

4. Наконец, взгляните на расчет результаты :

   длина решетки = 5,84 м ;
   ширина сетки = 3,84 м ;
   общая длина арматуры = 112,13 м ;
   арматурных стержней = 19 ; и стоимость
   арматуры = 228 евро.

Часто задаваемые вопросы

Как рассчитать стоимость арматуры для моего проекта?

Чтобы рассчитать стоимость арматуры для вашего проекта, выполните следующие действия:

1. Определите общую длину арматуры, которую вы будете использовать в своей плите.
2. Умножьте на цену за метр выбранного диаметра арматуры — теперь у вас есть общая стоимость арматуры.
3. Вы также можете использовать калькулятор арматуры на веб-сайте Omni Calculator, чтобы проверить свои выводы.

Как рассчитать вес арматуры?

Для расчета веса арматурного стержня:

1. Если это стандартная арматура, найдите код производителя и проверьте ее плотность .

2. С длина ( L ) и диаметр ( d ) арматурного стержня, рассчитайте объем арматурного стержня , используя:


   (3,14 × d² / 4) × L .
   Расчет арматуры на плиту: Калькулятор толщины, арматуры и опалубки фундамента плиты
