Лестницы с забежными ступенями на 180 градусов сегодня делают во многих домах. Они отлично подходят для того, чтобы максимально использовать ограниченное пространство для соединения частей конструкции. Забежные ступени делают, когда нельзя сделать на поворотах площадку между маршами. Такая конструкция безопасна и удобна в эксплуатации.

Материал для изготовления

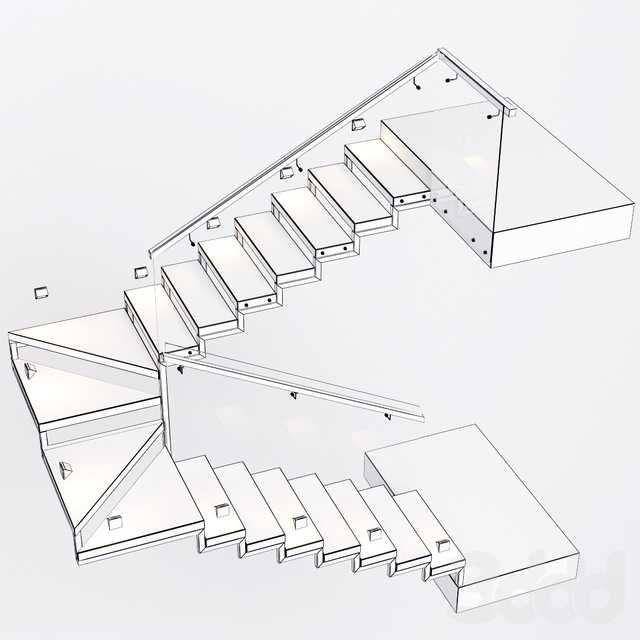

Когда нельзя сделать в доме одномаршевую конструкцию, выбирают лестницу с поворотом на 180 градусов. Для ее изготовления своими руками требуется металл, можно сделать ее из древесины. Сложность монтажа лестницы зависит от материала.

Лучше использовать древесину, ведь может случиться так, что забежные ступени придется корректировать. Если вы выберете сталь или камень, то вы не сможете исправить отклонения в размерах деталей. Выбрав древесину, вы устраните неточности монтажа, сделаете это в любой момент, когда станете монтировать конструкцию.

Сегодня производители предлагают заготовки, из которых вы можете сделать части деревянной лестницы. С их помощью вы облегчите процесс строительства. Конечно, подгонять все элементы по размерам все равно придется, но монтаж будет более быстрым.

Внимательно выбирайте в магазине заготовки, ведь их не всегда изготавливают из качественной древесины.

Основные детали вы можете сделать самостоятельно, но нужно правильно выбрать материал. Купите комплектующие, все элементы вы легко найдете в магазинах. Например, в продаже есть декоративные балясины. Их лучше не делать самим, ведь изготовление таких элементов потребует времени.

Для лестницы с поворотными ступенями нужна древесина. Отлично подойдет массив бука либо дуба, но это дорогие породы. Если вы желаете сэкономить, лучше купите лиственницу. Отлично подойдет сосна либо клен. Древесина должна быть просушена, иначе тетива потеряет форму, ступеньки станут скрипеть, потребуется делать ремонт.

Купите подходящие доски для монтажа, выбирайте пиломатериал шириной не менее 55 мм. Приобретите деревянные бруски, подойдут изделия шириной 40 мм. Дополнительно понадобятся винты, шурупы или саморезы. Не забудьте про металлические уголки и качественный строительный клей.

Стоит отметить, что металлические лестницы с поворотом делают редко. Все дело в том, что их монтаж очень сложен.

Как сделать основание

Несущая конструкция, ее еще называют косоур, требуется для возведения лестницы. Приготовьте от 4 до 6 косоуров, их число зависит от того, какой угол поворота будет у лестницы, сколько в ней будет маршей.

1. Если их 2, то закрепите балки, установив центральный столб. Он будет служить основой для крепления косоуров. Кроме того, он выполнит роль декоративного элемента.
2. Если вы сделаете 3 марша, то потребуется не 1 несущий столб, а 2.

Выберите опору, ее минимальное сечение должно быть 100 на 100 мм. Если говорить о высоте столба, то она зависит от самой поворотной лестницы.

Сделайте расчет лестницы. Для этого вычислите ширину марша, определите подходящие размеры ступенек. Кроме того, нужно подумать над тем, каким будет радиус поворота. Измерьте расстояние от вершины угла поворота до последней ступени, так вы узнаете длину проекции.

Определите, какой ширины вы желаете сделать ступени. Помните о том, что на одном марше они должны быть одинаковой ширины.

Делать монтаж одному человеку сложно, поскольку такая лестница весит немало.

Лучше пригласить помощника, работать вдвоем.

Конструкция с 1 поворотом будет иметь 2 марша, которые имеют разную длину. Сделайте в длинном марше 8 ступеней, верхнюю закончите в начале площадки следующего этажа. Короткий марш из 3 ступенек, будет 2 забежные, но они развернуты на 30 градусов.

Как выполняется монтаж

1. Начните возводить лестницу с монтажа косоуров. Изготовьте шаблон, он должен иметь вид прямоугольного треугольника. Закрепите его на направляющую рейку, нанесите разметку на косоур. Возьмите циркулярку и сделайте вырезы. Помните о прочности конструкции, тонкую часть сделайте шириной минимум 16 см.
2. Установите опору, в ней предварительно сделайте пазы. Они необходимы для вставки косоуров. Поставьте в углу опору, она нужна для закрепления косоура у стены. Конструкция служит основой, на которую вы установите забежные ступени. Верхние концы косоуров тщательно закрепите, для этого используйте металлические уголки.
3. Забежные ступени делайте из досок, приобретите пиломатериал размером 90x90x4 см. Сделайте 3 ступеньки, для этого доску разделите на 3 части. Если говорить о линиях разметки, то они должны выходить из одного угла.
4. Ступени тщательно подгоните, они должны быть одной длины. После этого покройте их лаком.
5. Закрепить забежные ступеньки легко. Для этого нужно вырезать пазы, сделайте их чуть меньше доски. Это позволит надежно закрепить ступени с внутренней стороны лестницы. А вот с внешней нужно доработать опору, так вы разметите на ней ступени.
6. Закрепите забежные ступени саморезами, утопив их головки. Марш обустраивайте на тетиве, так не будет заметен выступающий угол.

Видео об установке ступеней лестницы с поворотом на 180 градусов:

Когда вы смонтируете конструкцию, установите перила.

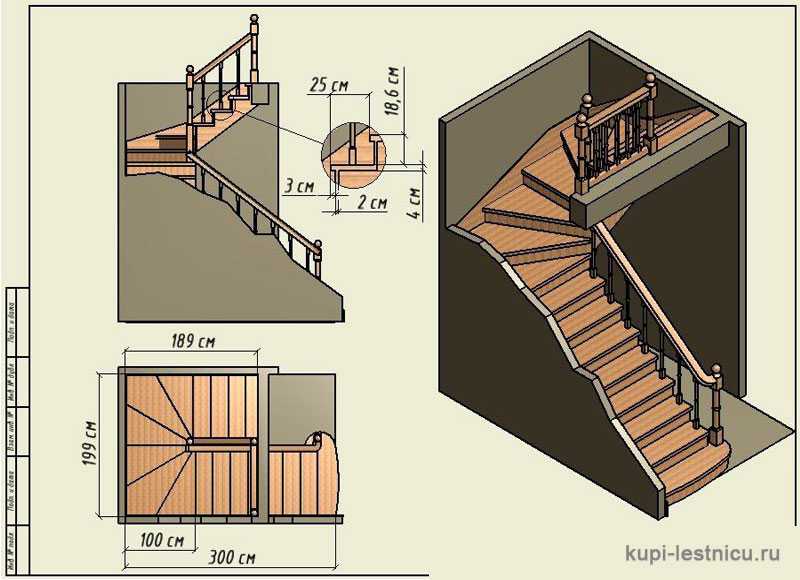

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе .

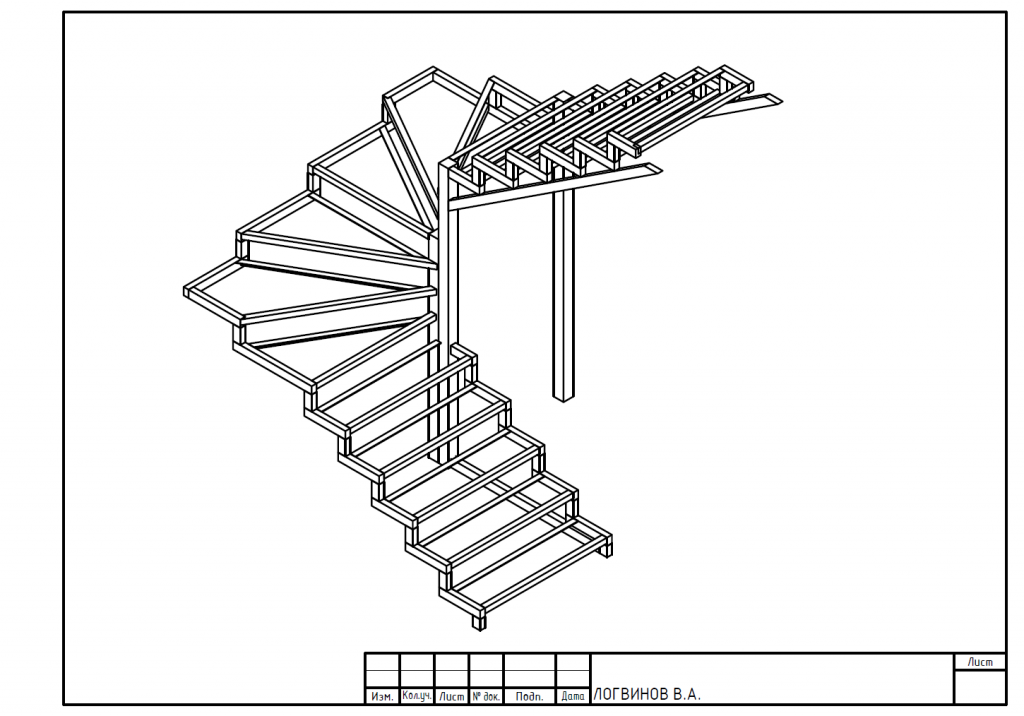

Схема с названиями элементов забежной лестницы

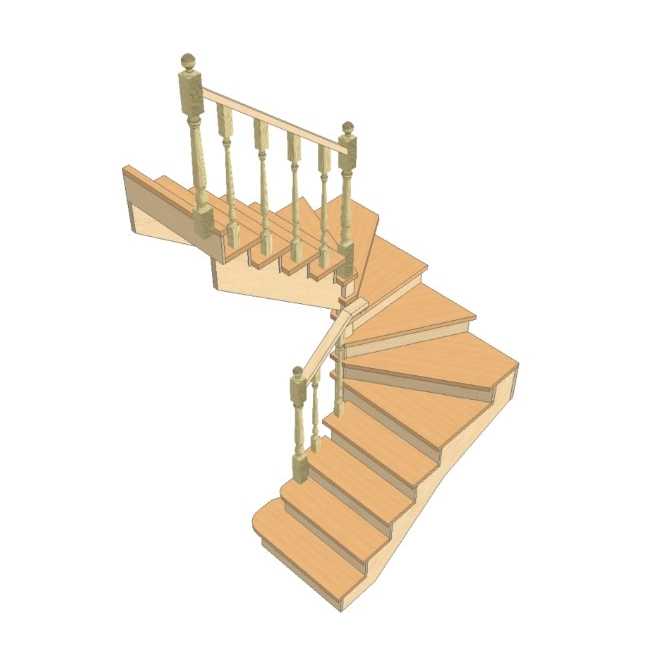

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится .

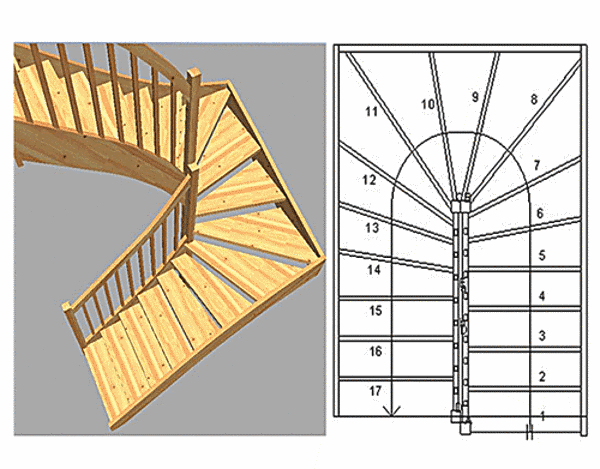

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

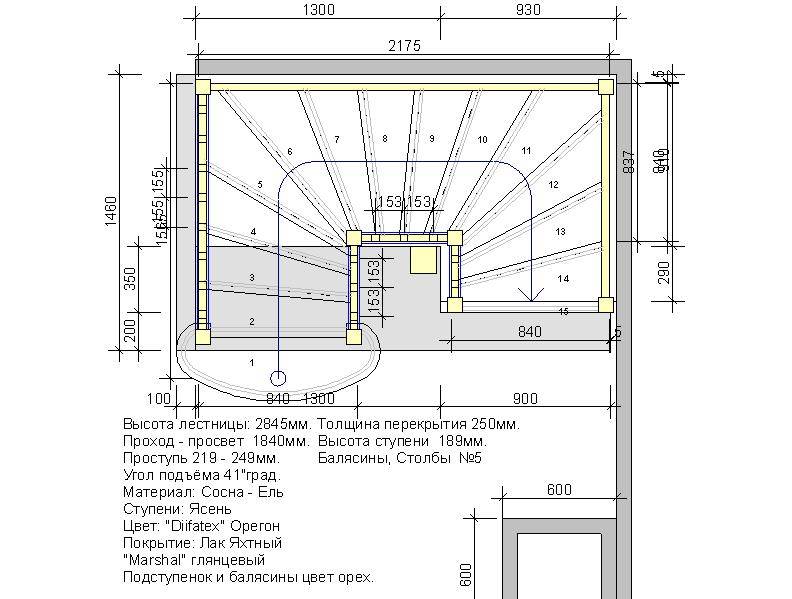

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
2. Эстетика. добавляет особый шарм в интерьер дома.
3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

Читайте также

Программы для составления проекта лестниц в частном доме

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.
Классический внешний вид забежной лестницы

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

1. Определяют местоположение конструкции.
2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
3. Прорисовывают в масштабе с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
4. Выбирают тип конструкции и стройматериала для нее.
5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

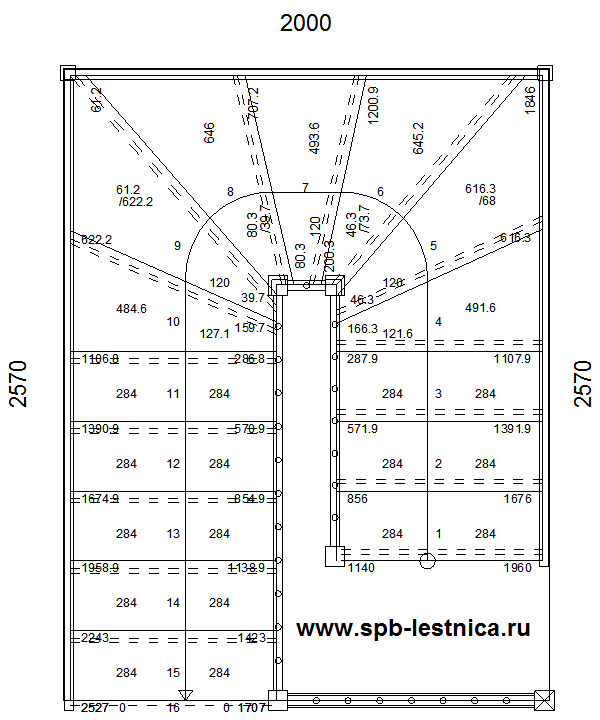

Схема и чертеж забежной лестницы Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

  1. формула удобства: e — j = 12 см;
  2. формула безопасности: e + j = 46 см.
  3. формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

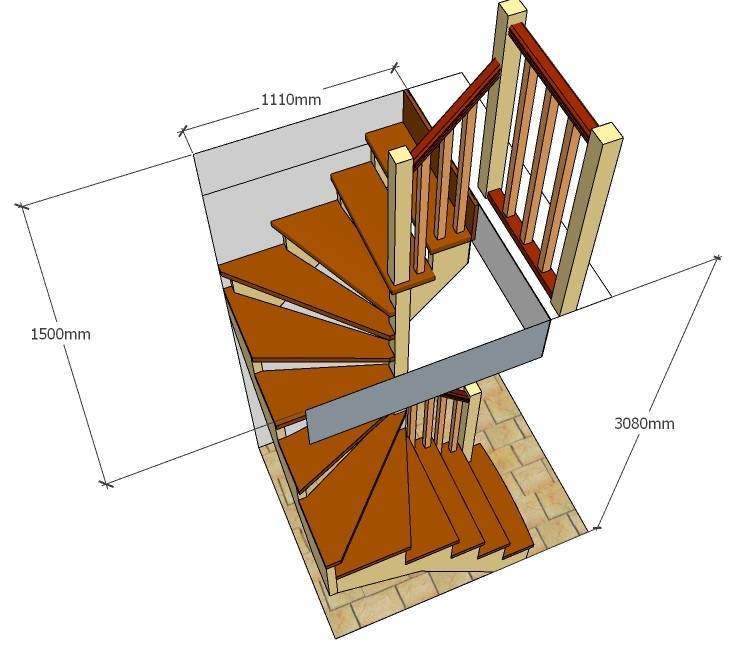

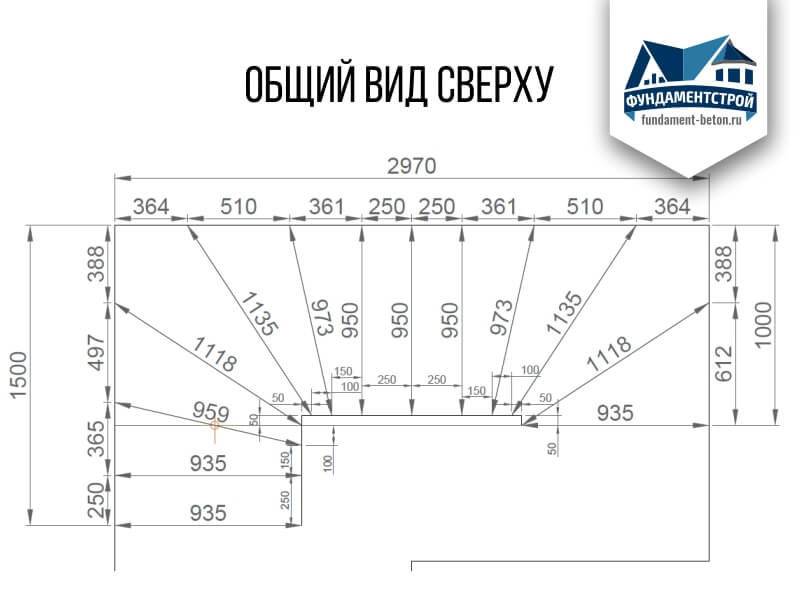

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас , соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b , где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас . На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Расчет лестницы на второй этаж с поворотом на 90

Cоветы и рекомендации специалистов

Чтобы изготовить максимально надежное и безопасное устройство, специалисты рекомендуют учитывать следующие нюансы:

1. Соблюдайте необходимые пропорции в параметрах. Ширина по узкому краю ступени должна превышать 10 см, по широкому краю – 40 см, а по центру – 20 см.
2. Высота ступеньки должна равняться средней ширине шага членов семьи.
3. Лестничную конструкцию лучше изготавливать комбинированным способом.
4. Отлично смотрятся изделия из древесины на каркасе из металла.
5. Даже если выбрали основным материалом бетон, то ступеньки изготовьте все равно из дерева.
6. Количество ступенек в марше рекомендуют делать не меньше трех. Их число должно быть нечетным, поскольку психологами доказано, что начинать и заканчивать подъем легче с одной и той же ноги.
7. Высота ограждения должна составлять в среднем 900-1200 мм.
8. Крепить изделие следует к несущим элементам.

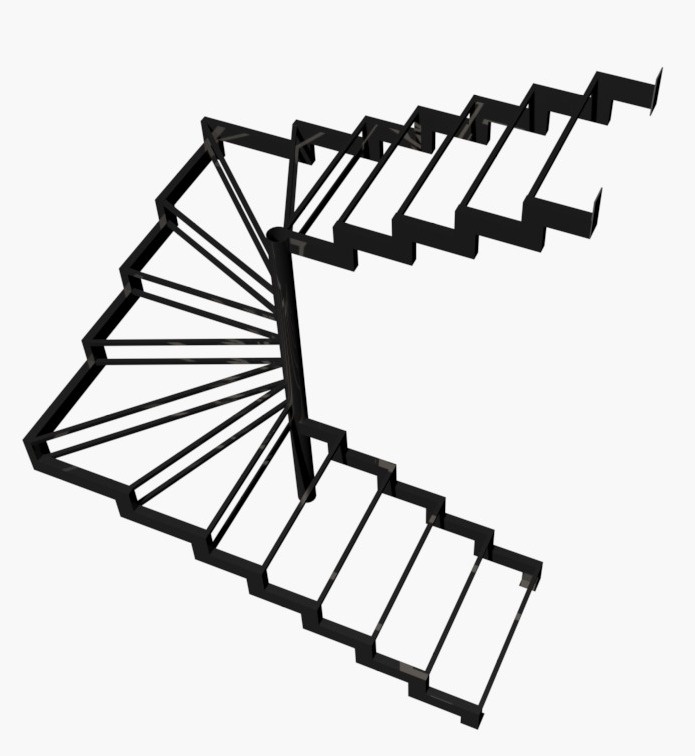

Параметры металлической лестницы с поворотом на 180 градусов

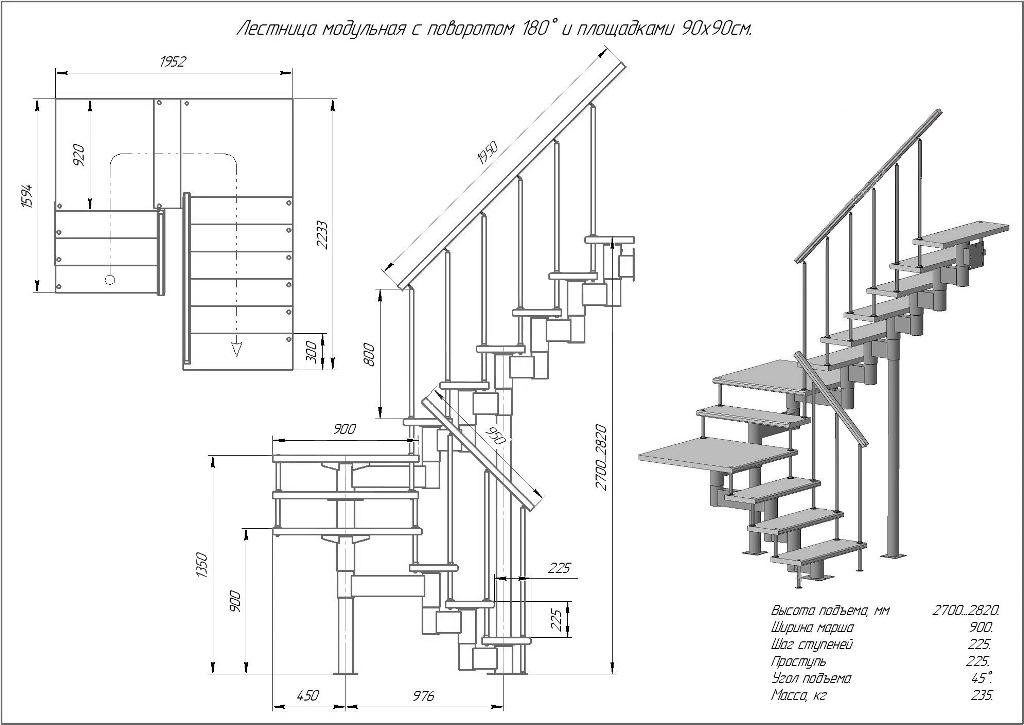

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
• H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
• D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
• U — угол наклона опоры к вертикали
• C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
• T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж»:

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестницы с разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

1. На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.

2. Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками. Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
3. Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
4. Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.

Деревянная лестница с коваными элементами

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

• Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
• Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
• Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
• Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
  1. формула удобства: e — j = 12 см;
  2. формула безопасности: e + j = 46 см.
  3. формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Лестница г-образная с площадкой: расчет и монтаж своими руками

Лестница г-образная с площадкой обеспечивает поворот на 90 гр. в месте соединения маршей. Обустройство поворотной конструкции способствует экономии пространства. Размещение подобных решений обычно производится вдоль стены с установкой специальных креплений в несущей конструкции. В качестве альтернативы, рассматриваются варианты с поворотом на 180⁰. На повороте изделия монтируются площадки и забежные ступени.

Лестничное сооружение поворотного типа с площадкой

Особенности установок

Г-образная лестница с угловой промежуточной площадкой характеризуется внушительным, массивным исполнением, что внешне идеально подходит для оснащения помещений в стиле кантри, рустик, классик и даже Прованс. Исключительное удобство заключается в возможности перемещения крупных предметов и мебели. Установки характеризуются простотой сборки и «съедают» больше свободного пространства. Размещение установок производится в крупногабаритных помещениях. Если площадка является обязательной, можно сделать более крутой уклон.

Поворотные ступени позволяют сэкономить пространство и обеспечивают угол поворота на 180 гр. П-образные установки монтируются с использованием 6-ти ступенек с разной шириной проступи.

Лестничная установка поворотного типа с площадкой

Та сторона, которая размещена ближе к опоре, образует сужение до 10 см. Линия передвижения, которую можно провести по центральной части всех ступеней, необходима для соблюдения ширины средней части поступи в 20 см. Крайняя сторона установки составляет 40 см.

Размеры марша

Расчет г-образной лестницы с площадкой осуществляется самостоятельно или с помощью специальных программ. Для создания проекта по индивидуальным параметрам, потребуются регламентированные показатели основных параметров лестничного сооружения

• Н – промежуток между перекрытиями, рассчитываемый, исходя из наличия чистового покрытия. Его параметр варьирует в пределах 245 – 330 см. Наиболее часто встречаются дома с высотой потолков в 280 см.
• Оптимальный угол наклона 27 гр.
• Ширина ступеней составляет 22 – 30 см.
• Шаг установки опор для перил равен 15 см. Для увеличения уровня безопасности, его можно сократить до 10 см.
• Высота ограждений равна 90-110 см.
• Число ступенек в марше насчитывает 3 – 18 элементов.
• Высота свободного пространства по вертикали – 200 см.
• Подступенок имеет параметр 15 – 22 см.

Калькулятор U-образной лестницы — размеры полуповоротной лестницы

См. также

Выберите чертеж:

• Вид сбоку
• Вид сверху
• Нижний косоур
• Верхний косоур 9 0008
• Посадка

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Размеры лестницы

• Угол:  30,32 °

• Формула комфортной лестницы (R+G): 42,79 см

• Формула Блонделя (2R + G):  58,58 см

• Рост:  15,79 см 9 0003

• Глубина протектора:  34,5 см

• Ход:  27 см

• Количество ступеней: 17 шт.

• Ширина лестницы:  100 см

• Минимальная глубина горловины:  16,37 см

900 17

Строительные материалы

Нижние балки

Верхние балки

Прямые ступени

• Глубина ступени:  34,5 см

• Длина:  100 см

• Толщина:  4 см

• Количество:  17 шт.

• Объем дерева:  0,235 м3

Подступенки

Площадка

Балюстрада

9000 6

• Ширина поручня: 8 см

• Толщина поручня: 4 см

• Длина поручня: 554,6 см

90 007

Объем древесины:  0,018 м3

Балясины

Стойки Newel

Опорные стойки

Лестничные балки

• Ширина: 15 см

• Общая длина: 1000 см

90 007

Толщина: 5 см

• Количество: 7 шт.

• Объем древесины:  0,075 м3

Исходные параметры

Дисплей

Размеры лестницы, лестничная клетка

90 006

Общий рост:  300 см

Общий пробег:  370 см

Ширина лестницы:  100 см

Глубина лестничной площадки:  100 см

Расстояние между лестницами:  0 см

Рассчитать общий пробег:

Ступени

• Количество (верхняя лестница):  10 шт.

• Количество (нижняя лестница): 8 шт.

• Толщина:  4 см

• Выступ (нахлест протектора):  5 см

Стрингеры

• Толщина:  6 см

• Ширина:  30 см

Опорная балка

• Толщина: 5 см

• Ширина: 15 см 9 0003

Подступенки

• Толщина:  2,5 см

Опорные стойки

• Ширина: 10 см

Плита верхнего этажа

• Толщина: 20 см

9001 7

Балюстрада

• Высота поручня: 90 см

• Ширина балясины: 5 см

• Толщина поручня: 4 см 9003 2

• Ширина поручня:  8 см

Стена

• Толщина: 20 см

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание

• Значения выделены цифрой 9 0031 зеленый цвет являются допустимыми значениями.
• Значения, выделенные оранжевым цветом , имеют незначительные отклонения от нормы.
• Значения, выделенные красным цветом , представляют собой значения, которые подвергают структуру риску разрушения или делают ее использование неудобным.
{{/isCaption}}

Расчет лестниц с поворотом на 180 градусов. Г-образная лестница своими руками

Расчет лестницы с поворотом на 180 градусов. Г-образная лестница своими руками — как сделать угловую лестницу

Лестницы с забежными ступенями на 180 градусов сегодня делают во многих домах. Они отлично подходят для максимально эффективного использования ограниченного пространства для соединения частей конструкции. Забежные ступени делаются при невозможности сделать площадку между маршами на поворотах. Данная конструкция безопасна и удобна в использовании.

Материал для изготовления

Когда невозможно сделать в доме одномаршевую конструкцию, выбирают лестницу с поворотом на 180 градусов. Для изготовления своими руками потребуется металл, можно сделать из дерева. Сложность установки лестницы зависит от материала.

Лучше использовать дерево, т.к. может случиться так, что ступени забежного механизма придется регулировать. Если выбрать сталь или камень, то исправить отклонения в размерах деталей не получится. Выбрав древесину, вы исключите неточности монтажа, делайте это в любой момент, когда начнете монтировать конструкцию.

Сегодня производители предлагают заготовки, из которых можно изготовить детали деревянных лестниц. С их помощью вы облегчите процесс строительства. Конечно, вам все равно придется подогнать все элементы по размеру, но установка пройдет быстрее.

Внимательно выбирайте заготовки в магазине, ведь они не всегда сделаны из качественной древесины.

Основные детали можно изготовить самостоятельно, но нужно правильно подобрать материал. Покупайте аксессуары, все элементы вы без труда найдете в магазинах. Например, в продаже есть декоративные балясины. Самостоятельно их лучше не делать, потому что изготовление таких элементов займет время.

Лес необходим для лестницы с поворотными ступенями. Отлично подойдет массив бука или дуба, но это дорогие породы. Если хотите сэкономить, лучше купить лиственницу. Идеально подойдет сосна или клен. Древесину необходимо просушить, иначе тетива потеряет форму, ступени будут скрипеть, и придется делать ремонт.

Купите подходящие доски для монтажа, выбирайте пиломатериалы шириной не менее 55 мм. Приобретите деревянные бруски, подойдут изделия шириной от 40 мм. Дополнительно потребуются шурупы, шурупы или саморезы. Не забудьте про металлические уголки и качественный строительный клей.

Стоит отметить, что металлические лестницы редко делаются с поворотом. Все дело в том, что их установка очень сложна.

Как сделать основание

Несущая конструкция, называемая также косоуром, необходима для возведения лестницы. Подготовьте от 4 до 6 косоуров, их количество зависит от того, какой угол поворота будет у лестницы, сколько в ней будет маршей.

1. Если их 2, то закрепить балки, установив центральную стойку. Он послужит основой для крепления стрингеров. Кроме того, он послужит декоративным элементом.
2. Если делать 3 марша, то потребуется не 1 несущий столб, а 2.

Выберите опору с минимальным сечением 100 на 100 мм. Если говорить о высоте столба, то она зависит от самой поворотной лестницы.

Рассчитать лестницу. Для этого рассчитайте ширину марша, определите подходящие размеры ступеней. Кроме того, нужно подумать о том, каким будет радиус поворота. Измерьте расстояние от вершины угла поворота до последней ступени, чтобы знать длину выступа.

Решите, какой ширины должны быть ступени. Помните, что на одном марше они должны быть одинаковой ширины.

Одному человеку выполнить установку сложно, так как такая лестница много весит.

Лучше пригласить помощника, работать вместе.

Конструкция с 1 витком будет иметь 2 витка разной длины. Сделать 8 шагов длинным маршем, закончить верхний в начале площадки следующего этажа. Короткий марш в 3 шага, забежных будет 2, но они развернуты на 30 градусов.

Как проходит установка

1. Начните строительство лестницы с установки косоуров. Сделайте шаблон, он должен выглядеть как прямоугольный треугольник. Закрепите его на направляющей, разметьте косоур. Возьмите циркулярную пилу и сделайте вырезы. Помните о прочности конструкции, сделайте тонкую часть шириной не менее 16 см.
2. Установите опору, предварительно сделав в ней пазы. Они необходимы для вставки стрингеров. Поставьте в угол опору, она нужна для крепления стрингера к стене. Конструкция служит основой, на которую вы будете устанавливать моталки. Аккуратно закрепите верхние концы косоуров, для этого используйте металлические уголки.
3. Сделать забежные ступени из досок, приобрести пиломатериал размером 90х90х4 см. Сделайте 3 шага, для этого разделите доску на 3 части. Если говорить о линиях разметки, то они должны выходить из одного угла.
4. Аккуратно отрегулируйте ступени, они должны быть одинаковой длины. Затем покройте их лаком.
5. Крепить забежные ступени очень просто. Для этого нужно вырезать пазы, сделать их чуть меньше доски. Это позволит надежно зафиксировать ступени с внутренней лестницей. А вот снаружи нужно доработать опору, поэтому на ней вы отмечаете ступени.
6. Закрепите забежные ступени саморезами, утопив их головки. Оборудуйте марш на тетиве, так выступающий угол не будет заметен.

Видео об установке лестницы с поворотом на 180 градусов:

При монтаже конструкции установите перила.

Чертеж забежной лестницы пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие объекты требуют особого внимания на этапе.
Схема с наименованиями элементов забежных лестниц

Типы конструкций и их особенности

Забежные ступени широко применяются для следующих типов лестниц:

1. Винт. Наиболее компактные варианты подъемных конструкций. Рекомендуемая ширина габаритного проема до 3000 мм.
2. L-образный. Устройства с поворотом на 90˚. Занимают меньше места, чем прямые марши или марши с платформами.
3. U-образный. Они имеют вращение на 180˚, более компактные, чем предыдущая версия.
4. Криволинейный. Они отличаются плавными линиями поворота. Забежные ступени (проступи) часто используют с такими же параметрами, что создает дополнительный комфорт при подъеме.

Форма проступи поворота для таких конструкций имеет вид усеченного треугольника. За счет компактности устройства экономится.
Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, в среднем лестничном марше. Для безопасного передвижения рекомендуются первые два варианта. У них хорошая обзорность зоны разворота, что позволяет вовремя сориентироваться и изменить положение стопы или длину шага.

Забежные лестницы сложнее реализовать, чем прямые конструкции или переходные площадки. Поэтому часто встречаются чертежи с неправильно выполненными конструкциями.

А это не только снижает комфортность передвижения, но и увеличивает риск травм при падении.

Основные требования к забежным лестницам

Комфорт и безопасность являются основными принципами построения любых строительных конструкций. Лестница не исключение. Ряд представленных технических требований характерен и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все вышеперечисленные характеристики и данные обеспечат комфорт и безопасность перемещения между этажами.

Преимущества беговых конструкций

К основным достоинствам винтовых лестниц относятся:

1. Компактность. Зачастую прямая конструкция не позволяет разместить площадь или размеры проема на второй этаж. Для преодоления этих трудностей с минимальными потерями в поворотных маршах монтируют забежные ступени.
2. Эстетика. придает особый шарм интерьеру дома.
3. Сохраняющие материалы. С увеличением угла наклона (крутизны) расход материалов несколько снижается.

Читайте также

Программы для черчения лестниц в частном доме

К недостаткам можно отнести снижение уровня комфорта и безопасности передвижения. Беговые ступени различаются по размеру, придется приспосабливаться. Да и разойтись на таком марше сложнее, чем на обычной лестнице.
Классический вид забежной лестницы

Технические данные к чертежам

Для грамотного составления схемы винтовой лестницы требуется учесть все вышеперечисленные нормы, размеры помещений и увязать их на плане. Для этого выполните следующие шаги:

1. Определяем местонахождение конструкции.
2. Проводятся соответствующие замеры: ширина проема, высота от чистового пола первого этажа до поверхности второго этажа.
3. Нарисовано в масштабе с деталями. При наличии проемов, окон, выступов, ниш в месте, где будет монтироваться лестница, их отмечают на чертеже с привязкой к стенам и полу.
4. Выберите тип конструкции и строительный материал для нее.
5. Производятся предварительные расчеты количества, высоты и глубины ступеней.

Схема и чертеж забежной лестницы Эти данные помогут сделать правильный выбор конструкции, обеспечивающей соответствие строительным нормам.

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступенек. Например, указанная высота между этажами составляет 2600 мм. Высоту ступеней выбираем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

На примере видно, что лучше пересмотреть параметры ступеней. Это сэкономит много места. Например, при высоте подступенка 150 мм глубина проступи будет 300 мм, а длина лестницы 5400. Что сэкономит 3 кв. м. полезная площадь Дома.


Чертежи и методика расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для дизайна. Есть софты, которые на основании чертежа выдают спецификацию на распиливаемые материалы. Эта опция не предусмотрена. Но после выполнения подробного чертежа рассчитать количество материала не составит труда. Недостатком этого метода являются затраты времени на поиск и освоение программного продукта.

Если в помещении установлена ​​Г-образная лестница, то возможна ситуация, когда для уменьшения размеров лестничной клетки и экономии места необходимо отказаться от площадки и вместо нее сделать забежные ступени.

Ступенчатая лестница более компактна, чем лестничная конструкция. Однако забежные лестницы имеют ряд недостатков, важнейшим из которых являются радиальные ступени. неправильная форма и вытекающие из нее особенности.

В этой статье мы расскажем, как правильно спроектировать лестницу с забежными ступенями, чтобы пользоваться ею было удобно и безопасно.

Требования безопасности к лестницам

Для сглаживания конструктивных недостатков угловые лестницы необходимо правильно проектировать путем расчета забежных ступеней с учетом следующих требований:

• глубина ступеней в самой широкой части не должна превышать 40 см, а в узкой части — не менее 10 см;
• посередине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
высота ступени
• может варьироваться от 12 до 22 см;
• край проступи не должен выступать более чем на 4 см;
• при проектировании Г-образных лестниц руководствуются следующими формулами (где е – глубина ступени, j – высота подступенка):

  1. формула удобства: e — j = 12 см;
  Формула безопасности
  2. : e + j = 46 см.
  Формула шага
  3. : 2 j + e = 62 (60-64) см;
• если лестница строится с поворотом на 180 градусов, то расстояние между маршами должно быть не менее ¼ ширины ступени, иначе глубина поворотной ступени в узкой части окажется слишком малой ( менее 10 см), что недопустимо;
• расстояние от лестничного марша до потолка должно быть не менее 200 см;

Расчет лестницы с забежными ступенями

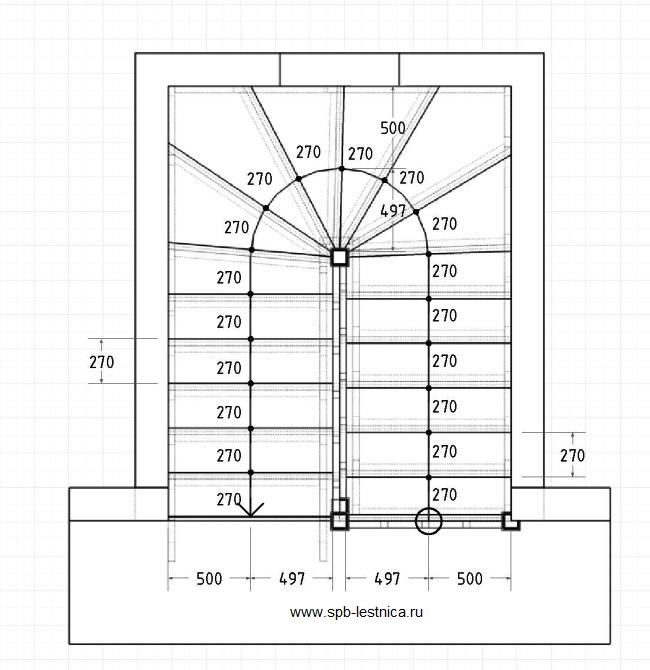

После того, как на основании видео определены основные размеры криволинейной лестницы, необходимо произвести расчет конфигурации и количества забежных ступеней.

П-образная лестница

В первую очередь необходимо обозначить центр дуги, совпадающий с внутренним радиусом лестницы, то есть точку «А». Затем определите количество поворотных ступенек: чем их больше, тем меньший угол поворота приходится на каждую и тем комфортнее будет двигаться вверх по лестнице.

Предположим, что ступени будут ступенями до седьмой включительно. Затем через начало восьмого шага проводится прямая DE. Линия АВ делит лестницу на левую и правую части. В середине марша необходимо провести кривую ас , соответствующую линии движения. От АВ по линии движения проходит сечение, равное ½ b , где b — ширина обычного шага. Получаем точку 1. Далее от нее откладываем отрезок равный б и отметить точку 2. Аналогично через равные промежутки отметить остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке ДЕ получаем точки 1 и 2. Откладываем на линии ДЕ отрезки, равные участкам 1-2, и обозначаем их цифрами 3, 4, 5, 6 и 7 соответственно. Теперь соединим точку 3 на линии движения ace с точкой 3 на линии DE, затем соединим соответствующие точки 4, 5, 6, 7. Таким образом, конфигурация ступеней определена. Аналогичный расчет производится для правой стороны лестницы с поворотными ступенями.




Как и в случае с П-образной лестницей, находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступеней:

1. прямая АС делит угловую ступень пополам;
2. две ступени примыкают ребрами к прямой AC.

Во втором случае аналогично П-образной лестнице проводится линия движения туз . На криволинейном участке отрезки длиной b (ширина прямого шага). Определяется количество беговых шагов. Предположим, что это будут шаги 1, 2, 3 и 4. Затем через конец шага 4 проводится линия ЕВ, где «В» — пересечение линий ЕВ и СА. Далее от точки «А» произвольно откладывают отрезок AD, и отмечают на нем точки 2, 3 и 4 так, чтобы отрезок А2 был равен двум частям, отрезок 23 — трем, 34 — четырем. За одну часть принимают произвольный отрезок, равный 1 условной единице (см, дм).




Теперь соединяем точки 4 и В. Из точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В 4. Точки, полученные на отрезке АВ, соединяем соответственно с точками 3 и 2 на линии движения ac. Эти линии определяют конфигурацию намотки.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы производится аналогично.

Лестница с 90 градусный поворот — как сделать самому

Как сделать забежную лестницу покажем на примере конструкции со следующими параметрами:

• длина лестницы 2294 мм;
• ширина — 930 мм;
• высота потолка — 2683 мм.

Лестница угловая состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три забежных ступени, угол поворота которых 30°. Проект деревянной лестницы будет выглядеть так:




Деревянная лестница с поворотом выполняется на двух косоурах размерами 50х300х3000 мм, один из которых крепится к стене, а другой к опорной стойке размерами 100х100х2500 мм. Также необходимо приобрести ступени размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Лестница деревянная с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Для начала необходимо подготовить шаблон, представляющий собой прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющей, как на фото. По этому шаблону размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина стрингера не должна быть меньше 15 см.

В углу сооружаем импровизированную опорную конструкцию, которая разорвет стеновой косоур и послужит основанием для забежных ступеней.




Верхние концы косоуров фиксируем металлическими уголками.

После закрепления несущих элементов это должно выглядеть так:




При установке косоуров важно следить за уровнем, чтобы в дальнейшем ступени лежали строго горизонтально. Самая распространенная ошибка неопытных мастеров в том, что горизонтальность принимают за параллельную полу. Но пол может быть неровным, поэтому этот параметр нужно определять только с помощью уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестниц с поворотом на 90 градусов будет достаточно трех ступеней. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Ступени реза регулируются по длине.




Определившись, каким лаком покрыть лестницу, наносим на ступени минимум 3 слоя.




Установка забежной лестницы

Для крепления забежных ступеней в стойке вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступеней с внутренней стороны лестницы. А с наружи — дорабатываем несущую конструкцию, чтобы на нее можно было поставить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к несущему каркасу с помощью саморезов. Внутренние концы ступеней вставляются в пропилы и проклеиваются клеем ПВА, смешанным с опилками, для усиления конструкции.




Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступени саморезами, но этот способ ненадежен. Лучше использовать дюбели – цилиндрические деревянные стержни.

Для этого в ступенях просверливается отверстие, диаметр которого чуть меньше сечения дюбеля, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было ровно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Старайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.




Между первым и последним столбом натянута веревка, по которой на всех балясинах отмечается угол наклона перил.

Расчет лестницы с поворотом на 180 градусов: 3D Расчет лестницы с поворотом 180 градусов — онлайн калькулятор
