Расчет площади кровли вальмовой крыши онлайн калькулятор: онлайн калькулятор с чертежами стропил

No Comments on Расчет площади кровли вальмовой крыши онлайн калькулятор: онлайн калькулятор с чертежами стропилPosted in Разное By alexxlabPosted on

Содержание

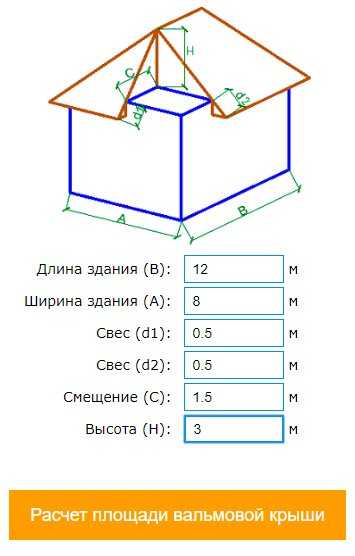

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Одним из важных параметров расчета будущей крыши является ее площадь. От этой величины напрямую зависит количество целого ряда необходимых материалов – кровельного покрытия, утеплительных блоков, листов для сплошной обрешетки, подкровельных мембран и других.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Если вопрос касается односкатной или двускатной крыши, то никаких проблем обычно не возникает – площадь кровли представляет собой прямоугольники, и определить ее сможет даже ученик младших классов. Несколько сложнее с крышами четырехскатными – вальмовыми или шатровыми. Но и здесь все будет просто, если применить предлагаемый калькулятор расчета площади кровли вальмовой или шатровой крыши.

Несколько необходимых разъяснений будет дано ниже.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать площадь крыши»

Длина здания B (по большей стороне — для вальмовой крыши, по любой — для шатровой), метров

Планируемая ширина карнизного свеса k от стены, метров

Рассчитанная длина центрального стропила L, метров

Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров

Расчет провести для:

— вальмовой крыши — шатровой крыши

Пояснения по проведению расчетов

Вальмовая крыша представляет собой совокупность двух трапеций – по боковым скатам, и двух треугольников – по вальмовым. У шатровой крыши все четыре ската представляют собой равные между собой равнобедренные треугольники. Формулы определения площадей этих геометрических фигур – известны, осталось только уточнить исходные параметры для расчета. Смотрим на схему:

Схема по принципу расчета площадей вальмовой или шатровой крыши

В нижнем основании трапеции или треугольника лежит длина стены дома, увеличенная на две ширины карнизного свеса. Для вальмовой крыши – это размер длинной стороны дома, для шатровой, с квадратом в основании – любой стороны.

Цены на профнастил

профнастил

Верхнее сторона трапеции для классической вальмовой крыши уменьшена с каждой из сторон на величину D/2, то есть в общей сложности — на величину ширины здания D.

Высота треугольника или трапеции, в любом из вариантов – эта сумма рассчитанной

длины центрального стропила L и удлинения стропил для формирования карнизного свеса ΔL (ссылки ведут к соответствующим калькуляторам).

В калькуляторе останется лишь ввести эти значения – и сразу получить точный результат.

Технология укладки мягкой битумной кровли

Для шатровых или вальмовых крыш очень часто применяют именно такой тип кровельного покрытия, так как при использовании жестких листов (профнастила, металлочерепицы, шифера и т.п.) на треугольных или трапециевидных скатах слишком много материала уходит в обрезки. Что необходимо знать о технологии укладки мягкой кровли из битумной черепицы – в специальной публикации нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

3.7

онлайн калькулятор с чертежами стропил, бесплатно!

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

2. Угол наклона вальмовых стропил — Угол наклона крыши со стороны вальмового ската.

3. Площадь поверхности крыши — Общая площадь кровли с учетом свесов.

4. Примерный вес кровельного материала — Нагрузка на стропильную систему крыши от кровельного материала.

5. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

6. Длина боковых стропил — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

7. Длина вальмовых стропил — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

8. Длина диагональных (накосных) стропил — Длина так называемых ребер в количестве 4 штук.

9. Рекомендуемое сечение стропил — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

10. Количество боковых и вальмовых стропил — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

11. Объем бруса для стропил — Объем материала для стропильной системы в кубометрах.

12. Примерный вес стропил — Общая нагрузка от стропильной системы.

13. Количество рядов обрешетки — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Устройство вальмовой крыши

Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).

Фото: Дом с вальмовой крышей

Стропильная конструкция кровли имеет в своей основе сложный каркас. Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).

При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал.

При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство.

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из :

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него.
    Начальная точка прикрепления – это коньковый брус.

Полезные схемы и таблицы при работе с вальмовой крышей:

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона .

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

  1. Первая формула. которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле
    b     – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
  2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA. обозначения аналогичны.
  3. Для того, чтобы узнать значение длины вальмовых стропил. нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2. обозначения аналогичны.
  4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a .

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Шаг стропил: правильный расчет

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

  1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
  2. Следующее значение, которое понадобится – это длина конька (ската).
  3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
  4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы .

На примере можно рассмотреть конструкцию. длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

  1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
  2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
  3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

  1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
  2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
  3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
  4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

  • Обтекаемость кровельного покрытия;
  • Жесткость конструкции;
  • Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

  • Сложность расчетов и установки крыши;
  • Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Загрузка…

Понравилось? Поделись с друзьями!

пирамидальный калькулятор на крыше (крыша пирамиды) +3D Online

также см.

Дисплей

Единицы длины:

DU

Технические чертежи Цвет:

CL

Тип Материала для крыши

UH

Жесткая (например, черепица или металлическая кровля)

US

Мягкая (например, мембранная кровля)

Крыша

Высота крыши:

TH

Свес карниза (софит):

TC

House

Building width:

HS

Wall thickness:

HC

Wall height:

HH

Wall plate (inferior purlin)

Width:

MW

Высота:

MT

Рактер

Бердсмут. 0007 RT

РАЙКА РАФТЕРСКИЙ СПАСИЯ:

RS

Кровяная подвеска

Counter-Batten (Lath)

Толщина:

CT

Кровяные батары (LATH)

Ширина:

LW

Толщина:

LT

.0003

Бэттенс. Ширина:

SW

Длина:

SL

HEADGLAP (перекрытие сверху):

ST

SIDELAP:

SS

0003

Выберите чертеж:

  • Схема каркаса вальмовой пирамидальной крыши (основная сторона крыши)
  • Схема фермы вальмовой пирамидальной крыши (сторона вальмовой части)
  • План каркаса пирамидальной крыши (схема фермы)
  • Схема накосных стропил (левая сторона: № с5-с8, с9-с12, с21-с24, с29-32)
  • Схема нарожников (правая сторона: №с1-с4, с13-с16, с17-с20, с25-28)
  • Схема вальмовых стропил
  • Обыкновенная Схема расположения стропил
  • Обрешетка, обрешетка (сторона вальмового конца)
  • Обрешетка обрешетки, обрешетка (основная сторона крыши)
  • Стеновая пластина или вырез нижнего прогона (угловое соединение)
  • Схема материалов кровельного покрытия (вершина)
  • Схема кровельного покрытия (основная крыша)

{{#isCovered}}

{{/isCovered}} {{ /чертежи}}

Расстояние: 0

Результаты расчета

Стеновая пластина, нижний обгон (сторона главной крыши)

Стеновая пластина, нижний обгон (сторона вальмового конца)

  • Ширина:  7 13 8 128 см

    Толщина: 15 cm

  • Length:  570 cm

House

  • Building width:  600 cm

  • Building Length:  600 cm

  • Wall height:  400 CM

  • Толщина стенки: 30 см

Крыва

  • Высота крыши: 300 CM 9028

  • 7. Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave Eave).0227 50 cm

  • Roof angle (pitch):  43.67 °

  • Roof area (square):  69.299 m2

Ridge board (beam)

Coomon rafter, king common

  • Общий угол нарезания крышки для плоти: 46,33 °

  • Обычная пломба.0002 Rafter depth:  15 cm

  • Thickness:  5 cm

  • Actual rafter length (ridge plumb cut — tail cut):  480.45 cm

  • Rafter length from ridge to H.A.P (height над птичьим ртом):  411,32 см

  • Длина от вертикального среза конька до среза сиденья (нижняя сторона):  404,4 см

  • Длина хвоста или карниза (хвостовой срез — пяточный срез2): 7 902. 13 cm

  • Plumb cut (heel cut):  4.77 cm

  • Seat cut (level):  5 cm

Hip rafter

  • Hip cut angle:  55.98 °

  • Hip rafter plumb cut depth:  10.13 cm

  • Total rafter lumber length:  603.07 cm

  • Depth:  15 cm

  • Thickness:  5 СМ

  • Фактическая длина стропила (рубежная плюмба — разрез хвоста): 592,95 СМ

  • Длина рафтера от Ridge до H.A.P (высота выше Birdsmouth): 77.6461.612. Длина Rafter от Ridge до H.A.P (высота выше Birdsmouh): 777.611.612.612.612. 500,8 см

  • Длина хвоста или карниза (задний срез — пяточный срез «птичий рот»):  88,33 см

  • Вертикальный срез (пяточный срез2): 88,33 см0228

  • Разрешка сиденья (уровень): 3,16 см

  • РАБОК ПЕРЕДАКИ HIP. Расстояние: 60 см

  • Угол среза в гнезде.4,77 см

  • Глубина гнезда Глубина: 15 см

  • Толщина: 5 см

  • Хвост. 4,77 см

  • Сиденье (уровень): 5 см

  • Глубина выреза нарожника — для соединения нарожника с вальмовым стропилом: 9,912 см0228

Кровяные баттены (Lath)

  • Угол среза BATTEN: 54,12 °

  • .

  • Width:  10 cm

  • Battens spacing:  30 cm

Roofing underlayment

Jack rafters spacing

  • s 1:  60 cm

  • s 2:  60 cm

  • s 3:  60 cm

Jack rafters length

  • s 1:  392. 6 cm

  • s 2:  302.74 CM

  • S 3: 212,87 см

  • S 4: 123 CM

Common RAFFER0227 30 cm

  • D 2:  30 cm

  • D 3:  30 cm

  • D 4:  30 cm

  • D 5:  30 cm

  • D 6: 30 см

  • D 7: 30 CM

  • D 8: 30 CM

    • DAIS 30 см

  • D 11:  30 cm

  • D 12:  23.9 cm

    • Roofing battens dimensions (hip end)

    • L 1:  703.45 cm

    • L 2:  645.59 cm

    • L 3:  587. 73 cm

    • L 4:  529.86 cm

    • L 5:  472 cm

    • L 6:  414.14 cm

    • L 7:  356.28 cm

    • L 8:  298.41 cm

    • L 9:  240.55 cm

    • L 10:  182.69 cm

    • L 11:  124,82 см

    • L 12: 66,96 CM

    • L 13: 17,92 CM

    Кровяные размеры (Main Battens (Main

    .0003

  • L 2:  645.41 cm

  • L 3:  587.55 cm

  • L 4:  529.69 cm

  • L 5:  471.82 cm

  • L 6 :  413. 96 cm

  • L 7:  356.1 cm

  • L 8:  298.23 cm

  • L 9:  240.37 cm

  • L 10:  182.51 cm

  • L 11: 124,65 см

  • L 12: 66,78 см

  • L 13: 17,74. CM

  • L 13: 17,74. CM

  • L 13: 17,74 CM

  • 9000 2 7.74.
  • 9000 2: 17,74 CM

  • 9000 9000 9000

  • . 125 x 250 cm

  • ST 2:  125 x 250 cm

  • ST 3:  125 x 250 cm

  • ST 4:  125 x 250 cm

  • ST 5: 125 x 250 см

  • ST 6: 125 x 250 см

  • ST 7: 13,45 x 250 СМ

  • ST 8: 12555. 9292.9218.9218.9218.92018.9218.9218.92018.928.9218.918.928.928.928.928.918. 248.9 cm

  • ST 10:  125 x 248.9 cm

  • ST 11:  18.51 x 248.9 cm

    • Roofing material (main roof)

    • ST 1:  125 x 250 см

    • ST 2:  125 x 250 cm

    • ST 3:  125 x 250 cm

    • ST 4:  125 x 250 cm

    • ST 5:  125 x 250 cm

    • ST 6: 125 x 250 см

    • ST 7: 13,27 x 250 CM

    • ST 8: 125555.

    • . 248,9 см

    • ST 10: 125 x 248.9 cm

    • ST 11:  18.33 x 248.9 cm

    Materials for construction

    Wall plate, inferior purlin (hip end side)

    • Width:  15 cm

    • Толщина: 15 см

    • Длина: 570 см

    • Количество: 2 шт.

    • Общая длина:  1140 см

    • Wood volume:  0.257 m3

    Wall plate, inferior purlin (main roof side)

    • Width:  15 cm

    • Thickness:  15 cm

    • Length:  600 см

    • Количество: 2 шт.

    • Общая длина: 1200 см

    • Объем древесины: 0,27 м3

    Коньковая доска0003

    Common Rafters, King Common

    • Глубина: 15 CM

    • Толщина: 5 см

    • Общая rafter.

    • Общая длина: 1979,07 см

    • Объем древесины: 0,148 M3

    HIP RAFTER 9000

  • 977779 292187: 9000
  • 7: 9027: 77: :

  • 4 9000

  • . 0228

  • Толщина:  5 см

  • Общая длина стропильного бруса:  603,07 см

  • Количество:

  • Total length:  2412.29 cm

  • Wood volume:  0.181 m3

    • Jack rafters (cripple)

    • Depth:  15 cm

    • Thickness:  5 см

    • Номер: 32 шт.

    • Total length:  8249.67 cm

    • Wood volume:  0.619 m3

    Counter-batten (lath)

    • Width:  5 cm

    • Thickness:  3 см

    • Общая длина: 12531,17 см

    • Объем древесины: 0,188 м3

      • 110003

      • Width:  10 cm

      • Thickness:  2. 5 cm

      • Total length:  18556.96 cm

      • Wood volume:  0.464 m3

      Roofing underlayment

      • Ширина: 100 см

      • Общая длина: 8460 см

      • Область: 84,6 M2

      • 9:
      • 9:
      • 9:
      • 9:
      • 9:
      • 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 29: .0227 9 шт.

      Материалы для покрытия крыши (листы или кусочки)

      • Ширина: 125 см

      • Длина: 250 CM

      • 8
      • 72723: : : : : : : : : : .

      • Area:  118.75 m2

      Roof insulation materials

      • Thickness:  15 cm

      • Volume:  6. 897 m3

      Начальные параметры

      Дисплей

      Тип кровельного материала

      Дом

      • Ширина здания: 600 см

      • Толщина стены: 30 CM

      • 8

      • .

      Настенная пластина (heperior purlin)

      • Ширина: 15 см

      • Высота: 15 см

        9

        9

        9

        9

        0187

        Birdsmouth seat cut:  5 cm

      • Rafter depth:  15 cm

      • Rafter thickness:  5 cm

      • Rafters spacing:  60 cm

      Roofing underlayment

      • Ширина: 100 см

      • Длина: 1000 см

      • 0228

      Counter-batten (lath)

      • Thickness:  3 cm

      Roofing battens (lath)

      OSB board sheating

      • Width:  125 cm

      • Length :  250 см

      • Толщина:  1,4 см

      Кровельные материалы (листы или куски)

      {{/fields}0} 9} 90}003 {{/fields}0} 9}isCaption 03 {{/fields}0} 9}iscaption0227 Обратите внимание.

      • Значения, выделенные зеленым цветом , являются действительными значениями.
      • Значения, выделенные оранжевым цветом , имеют незначительные отклонения от нормы.
      • Значения, выделенные красным цветом , представляют собой значения, которые подвергают конструкцию риску разрушения или делают ее использование неудобным.
      {{/isCaption}}

      Как рассчитать площадь вашей крыши?
