Порошковое окрашивание на сегодняшний день является наиболее передовой технологией получения высококачественного декоративного покрытия, которое, помимо всего прочего, обладает хорошими защитными свойствами и полностью соответствует требованиям экологической безопасности. Расчет порошковой краски осуществляется в зависимости от нескольких факторов — в первую очередь, площади поверхности окрашиваемого изделия, толщины покрытия, а также от условий работы и используемого оборудования. Нанесение порошковой краски на изделия осуществляется в камере напыления, которая входит в состав линии порошкового окрашивания. Такие линии бывают полностью автоматические, полуавтоматические и ручные, все зависит от объемов производства. Применяемое там современное оборудование предоставляет возможность существенно экономить энергоносители, да и саму краску за счет применения инновационных ресурсосберегающих технологий. Возможность правильного расчета количества используемой порошковой краски и ее стоимости — это один из очень важных показателей характеристики покрасочного оборудования. Во многом, данный показатель определяет конкурентоспособность производства, наряду с качеством получаемых покрытий, отвечающих существующим стандартам качества. Также расчет порошковой краски и себестоимость самого процесса окрашивания зависит от таких факторов, как программа окрашивания, тип окрашиваемых поверхностей (площадь, масса, форма), используемая краска, а также тип используемого оборудования. Следует сказать, что добиться минимальной себестоимости технологического процесса можно только при использовании высокотехнологичного оборудования, на автоматизированных окрасочных линиях. Кроме того, на данных линиях имеется еще один фактор, влияющий на производительность — рациональная загрузка изделий, что позволяет увеличить их количество для одновременного окрашивания. При проведении теоретических расчетов себестоимости процесса порошковой окраски на автоматизированных линиях окраски становится ясно, что рентабельность использования такого оборудования очень высокая, а стоимость окрашивания одного квадратного метра низкая. При проведении расчетов принимались во внимание следующие факторы: Порошковая краска. Энергоносители — природный газ или электроэнергия. Химические реагенты. Оплата сотрудникам. Таким образом, проведенные расчеты показали, что цена окрашивания одного квадратного метра составляет 0,5-1,0 у.е. И это во многом зависит от того, какая цена используемой краски. Данный расчет порошковой краски включает наиболее распространенные статьи расходов на участках порошковой покраски, причем, на реально работающих производствах. И из него наглядно видно, насколько выгодно вкладывать средства для приобретения оборудования для нанесения порошковой краски. Использование автоматических линий порошкового окрашивания предоставляет хорошую возможность предоставлять покрасочные услуги, спрос на которые с каждым годом увеличивается, а себестоимость снижается. Такие расчеты наглядно показывают экономичность использования порошковой краски перед жидкими лакокрасочными материалами. Можно привести еще один вариант расчета. Так, за окраску одного квадратного метра в крупных городах просят 3-5$, в регионах — до 8$. Себестоимость окраски, как мы выяснили, меньше 2$. Стоимость одного килограмма порошковой краски в среднем — 5$, а на окраску квадратного метра уходит 80-200 граммов порошка. И если взять расход по минимуму, то после расчетов видно, что, затратив на краску 5$, можно получить минимум 15. И если даже вычесть расходы на энергоносители, оплату труда и прочие, рентабельность все равно высокая. Экономическую выгоду использования порошковых красок сразу же оценили не только крупные производственные предприятия, но и более мелкие компании, и даже частные предприниматели. И если еще буквально несколько лет назад приобрести такое оборудование могли только крупные организации, в силу его высокой стоимости, то сегодня оно стало более доступным как по цене, так и по возможности выбора.   Смотрите также: Устройство окрасочной камеры включает в себя много дополнительных элементов Смывка порошковой краски — химически активный раствор Порошковая окраска торгового оборудования позволяет получать прочное, привлекательное и долговечное покрытие Назад

Расход порошковой краски на 1 м2



С помощью порошково-полимерных красок можно создать качественное и прочное покрытие.

Приблизительный расход порошковой краски обычно указывается производителем на упаковке, но в реальности он зависит от целого ряда факторов.  Можно использовать  формулы, или специальные онлайн-калькуляторы для расчёта.

На расход краски существенное влияние оказывают:

• Состав краски, размер гранул, их сыпучесть.
• Поверхность окрашиваемого материала. Она может быть гладкой, или текстурной.
• Конфигурация изделия. Для окраски сложных деталей потребуется больше красящего вещества, особенно, если имеются труднодоступные места. При окраске металлических изделий учитывается толщина металла, количество гибов и сварных швов.
• Плотность. Затраты порошка  на 1 кв. м будут меньше при его меньшей плотности.
• Толщина слоя, и его функциональное назначение: защитным он является, или декоративным. Для декоративного покрытия имеет значение растекаемость.
• Квалификация мастера. Обычно этот фактор оказывается решающим, так как опыт и профессиональные навыки специалиста определяют качество окрашивания, а следовательно, и количество истраченной краски.

У гладких красок розлив (растекаемость) всегда выше, чем для шагрени, муара, других структурированных составов. При увеличении толщины покрытия увеличивается и розлив.

Важны также:

• условия полимеризации;
• время отверждения;
• динамика изменения температуры;
• масса изделия.

Как рассчитать расход порошковой краски на 1 кв. м

При расчёте кроме размера окрашиваемой плоскости используются две постоянные величины: вес краски и толщина слоя. Он должен быть не менее 80 мкм.

Снизить расход помогут качественные установки для нанесения. При правильных настройках и работе опытного мастера его можно довести до 120 грамм красящего вещества на метр. Важен также и производитель материала.

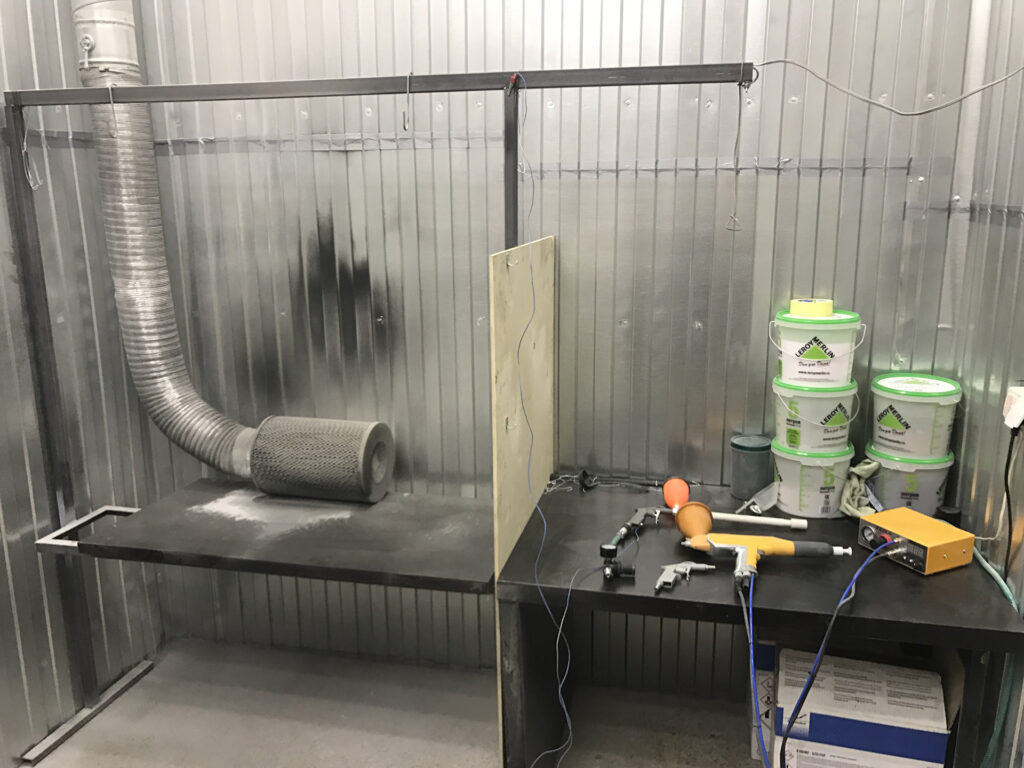

Изделия, предназначенные для покраски, перемещаются в герметичную камеру, для нанесения используется пневматический инструмент. Количество затраченного состава лежит в диапазоне 140 – 170 г на квадратный метр. Чем дешевле состав, тем больше осыпающихся отходов, чаще приходится освобождать от рекуперата накопитель.

У более дорогой краски мало отходов. Получить долговечное и качественное покрытие, не перерасходуя краску, можно только при последовательном соблюдении технологического регламента.

Но на практике всё обстоит не совсем так, как в теории.

Возможные проблемы, увеличивающие расход

• Некачественное заземление приводит к непрокрасам отдельных зон, неровному слою, и соответственно, к браку. Увеличиваются потери порошка, прямо способствующие перерасходу;
• Сырая краска комкуется, и забивает сопла. Чтобы устранить неполадки, нужно регулировать давление в установке.
• Непрокрашивание внутренних углов у изделий сложной конфигурации происходит при нарушении положении факела. Большое приближение к поверхности вызывает сдувание порошка.

Из всего вышеперечисленного следует, что расход порошковой краски для определённой поверхности  даже при использовании калькулятора  можно рассчитать  только  приблизительно. Красящие составы следует приобретать с небольшим запасом.

Калькулятор расхода порошкового покрытия — Стоимость за кв. фут

Калькулятор

Ввод

Расширенный калькулятор

Длина в дюймах (#) Ширина в дюймах (#)

Удельный вес (#) Эффективность переноса (#) Толщина в милах (#) Стоимость за фунт опционально (#) Ваш кв. фут — опционально (#)

Результаты

кв. фут:

{{ квадратный фут }}

фунтов необходимы (округлый):

{{lbsneeded}}

Оценка охвата SQ FT:

{{Pusmercoverage}}

Оценка затрат / кв. {{ estCost }}

Приблизительное количество необходимых фунтов:

{{ estLbsNeeded }}

Как использовать этот инструмент

Этот калькулятор вычисляет оценки на основе 1 фунта пороха .

Введите значения в поле «Ввод» и нажмите «Рассчитать», чтобы начать.

• Удельный вес: этот номер можно найти в руководстве по применению каждого порошка (PDF) в разделе «Характеристики порошка». Или вы можете просмотреть наш раздел документов для вашего порошка.
• Эффективность переноса: % (1-100%), что ваш порошок будет прилипать к вашей детали.
• Толщина в милах: номер , используемый для определения количества «милов» или толщины вашего покрытия.
• Стоимость за фунт (опционально): Финансовая стоимость порошка за 1 фунт. Указана на каждой из наших страниц продукта порошка.
• Ваш квадратный фут (необязательно): квадратных фута вашей части. Кв. фут = длина х ширина. Это значение не может превышать площадь покрытия в кв. футах.
• Площадь покрытия кв. футов: представляет расчетную площадь покрытия в кв. футах, которую может дать 1 фунт порошка.
• Стоимость / кв. фут: ориентировочная стоимость за кв. фут.
• Стоимость: предполагаемая общая стоимость, основанная на кв. футах вашей части.
• фунтов Требуется: ориентировочное количество необходимого порошка (из 1 фунта).

Все вышеперечисленные пункты подробно описаны ниже.

Общие примеры покрытия порошком

3-4 фунта порошка достаточно для покрытия комплекта из четырех стандартных автомобильных дисков/колес.

1-2 фунта порошка покроют четыре тормозных суппорта.

Основы покрытия порошковой краской

Наш технический отдел часто задает вопрос: «Сколько порошка мне понадобится для моего проекта/работы/вещи?». Наш общий ответ: «Это зависит». Понятно, что это не лучший ответ, однако в большинстве случаев это так. Здесь задействовано слишком много переменных, таких как настройки оружия, условия рабочего места, погода и т. д. Итак, мы создали этот инструмент, чтобы немного упростить ответ на этот вопрос.

Дружеское предупреждение — для тех из нас, кто не является волшебником математики — следующее может быть немного запутанным. Если да, то все в порядке, просто придерживайтесь калькулятора выше и ссылайтесь на него по мере необходимости.

Формула покрытия порошковой краской

Это не какой-то отраслевой секрет, на самом деле существует множество ресурсов, которые предоставят более подробные сведения по этой теме. Для наших целей мы рассмотрим только основы, чтобы вы могли лучше понять, как генерируются эти числа.

Расход порошка = 192,3/удельный вес/мил x эффективность переноса

На первый взгляд, вам, наверное, интересно, откуда эта тайна 192.3 номер исходит? Что ж, оказалось, что это число является стандартом для индустрии порошковых покрытий. Это число равно площади покрытия на один фунт порошка при стандартном удельном весе 1,0 и толщине 1 мил со 100% эффективностью переноса. Все это сводится к тому, что это эталон для одного фунта порошка, который мы затем можем использовать для определения покрытия на основе более реальных входных данных.

Об «Удельном весе»

Удельный вес является мерой молекулярной массы. Эти значения указаны в руководствах по применению наших продуктов. ПРИМЕЧАНИЕ: не все порошки имеют одинаковое значение удельного веса.

Об «Эффективности передачи»

Эффективность переноса — это процент порошка, который прилипает к детали. Это число полностью субъективно, но имейте в виду, что при 100 % у вас не будет отходов и избыточного распыления. Все, от оборудования до опыта и настройки, может быть определяющим фактором для этой ценности.

Эффективность переноса зависит в первую очередь от настройки пистолета-распылителя, а также от надлежащего заземления. Регулировки в киловольтах и ​​микроамперах (если они есть у вашего пистолета), предоставляемые производителями краскораспылителей, помогают регулировать эффективность переноса. Как правило, число KV (0-100) представляет доступный потенциал напряжения (в процентах). Микроампер управляет подачей потенциала напряжения (кВ). Эти две настройки работают вместе, позволяя аппликатору найти наилучшую настройку для максимальной эффективности переноса для данного проекта/условий. Эти настройки будут меняться в зависимости от различных факторов и условий, включая: подложку детали, используемый порошок, форму детали, климат, влажность и т. д. Существует ошибочное мнение, что значение настройки 100 позволит достичь наилучших результатов. Это не всегда верно из-за вышеупомянутых факторов.

О «Толщине мил»

Толщина в милах — это толщина покрытия, измеряемая в милах (0,001 дюйма, а не в миллиметрах). Желаемая толщина в милах зависит от предпочтений пользователя и требований к работе. Мы настоятельно рекомендуем использовать цифровой толщиномер в милах, так как это наиболее эффективный и точный способ измерения толщины в милах.

О «Стоимости за фунт»

Стоимость за фунт очень легко найти на нашем сайте. Все цены на порошок указаны за фунт. Если вас интересует оценка стоимости порошковой окраски, введите ее в это поле.

Больше проектов смотрите в нашей галерее.

О «Кв. футах»

Квадратные метры детали могут быть немного громоздкими для расчета, потому что большинство деталей являются трехмерными и не идеально плоскими поверхностями. Одним из обходных путей для этого является обработка каждой стороны как уникальной поверхности; затем вычислите каждую поверхность и сложите их.

Квадратные футы (кв. футы) = длина x ширина

Прекрасным примером этого может быть одиночный 18-дюймовый обод. Представьте, что это коробка, а не цилиндр. Используя этот подход, мы получим в общей сложности шесть плоских сторон, которые мы можем затем вычислить, чтобы приблизительно оценить общую площадь в квадратных футах.

Один 18-дюймовый обод:

• Спереди: 18 x 18 дюймов = 324 дюйма
• Задняя часть: 18 x 18 дюймов = 324 дюйма
• Сторона 1: 18 x 8 дюймов = 144 дюйма
• Сторона 2: 18 x 8 дюймов = 144 дюйма
• Верх: 18 x 8 дюймов = 144 дюйма
• Низ: 18 x 8 дюймов = 144 дюйма

Общая площадь = 1224 дюйма (1244 кв. дюйм / 144 = 8,5 кв. футов)

Просмотрите наш невероятный каталог цветов порошковой окраски!

Купить сейчас

Основы покрытия порошковой краской

23 июня 2016 г.

Брюс Чирри

Знание того, сколько порошка вам нужно для конкретной работы, имеет решающее значение при определении стоимости. Без этой информации легко допустить ошибки в ценообразовании, которые могут снизить вашу прибыль или отпугнуть потенциальных клиентов из-за неконкурентоспособных цен.

Однако расчет стоимости пороха может немного сбить с толку. Мы собираемся показать вам, как рассчитать покрытие порошковым покрытием и как собрать информацию, необходимую для точного прогнозирования стоимости квадратного фута.



Данные, необходимые для расчета расхода порошкового покрытия

Прежде чем приступить к расчету стоимости покрытия, вам необходимо знать следующие значения:

• Удельный вес порошка
• Стоимость фунта порошка
• Эффективность переноса
• Толщина сухой пленки
• Квадратные метры металла, подлежащего покрытию (на деталь)

Удельный вес порошка : Это обычно указывается производителем порошкового покрытия в его техническом паспорте. Помните, что не все порошки одного цвета имеют одинаковый удельный вес.

Стоимость фунта порошка : Проверьте свой счет или узнайте стоимость у производителя порошка или у торгового представителя.

Эффективность переноса : Эффективность переноса — это процент порошка, который наносится на деталь, а не расходуется в виде избыточного распыления. Эффективность трансфера почти всегда является оценочной цифрой, и ее труднее всего определить при оценке затрат на покрытие. Трудно получить точный процент того, сколько порошка наносится на деталь и сколько попадает в фильтры, на пол, на стойку и прилипает к стенам кабины.

Эффективность переноса напрямую зависит от того, сколько порошка использует оператор.

Эффективность переноса напрямую связана с тем, как оператор наносит порошок. Если в камере имеется гигантское облако пороха или густой туман пороха, вырывающийся из пистолета, можно поспорить, что расходуется больше порошка, чем если бы оператор распылял достаточно легко, чтобы покрыть поверхность детали и при этом сделайте мягкую обертку порошка, двигаясь вокруг части, чтобы частично покрыть другую сторону.

Надлежащее качество шлифовки и порошкового окрасочного пистолета может существенно повлиять на эффективность переноса. Магазин со специальным заземляющим стержнем, который соединен со стойкой для деталей или крюками, или с непокрытой частью деталей, всегда может обеспечить лучшую передачу, чем магазин, который этого не делает. Точно так же магазин, использующий электростатический пистолет профессионального качества с регулировкой расхода порошка, напряжения и тока, может получить лучшие результаты, чем магазин, использующий пистолет для хобби.

В целях оценки, если это новая операция с неподготовленными малярами, эффективность переноса может составлять всего 25%-30%. После надлежащего обучения, опыта, настройки оружия и правильного грунта эффективность передачи может достигать 70%. Если вы восстанавливаете порошок путем сбора и повторного использования порошка, вы можете достичь 85%.

Одним из способов расчета процента эффективности переноса является определение количества порошка, нанесенного на деталь за время, необходимое для полного покрытия этой детали. Для этого вам понадобятся цифровые весы высокого качества и таймер. Во-первых, взвесьте свою деталь, прежде чем распылять ее. Подготовьте таймер и распыляйте на деталь, пока она не будет полностью покрыта и не будет готова к отверждению. Запишите время, необходимое для нанесения покрытия. Теперь снова взвесьте деталь, чтобы узнать, сколько порошка было осаждено. Затем отключите электростатику пистолета, но не регулируйте поток порошка или воздуха и распылите порошок в пористый фильтрующий мешок, который улавливает порошок, но пропускает воздух (вы можете получить их через Интернет или у поставщика порошка). . Распыляйте порошок в течение того же времени, что и для распыления детали. Взвесьте пакет до и после, чтобы измерить, сколько порошка было нанесено. Затем примените следующую формулу:

Нанесенный порошок (вес порошка на детали) разделить на Нанесенный порошок (вес порошка в пакете) умножить на 100 даст вам базовый процент эффективности переноса.

Толщина сухой пленки : Это количество порошка, которое вы хотели бы нанести на деталь, измеренное с точки зрения толщины покрытия. Вы можете измерить деталь с помощью датчика DFT, чтобы получить среднее значение толщины в милах на участке поверхности детали. Вы должны взять как можно больше показаний, а затем усреднить их, чтобы получить наиболее точную оценку общей средней толщины.

Квадратные метры металла в вашей части : Это может потребовать некоторых вычислений, но в конце этого упражнения вы получите стоимость каждой детали.

Формула покрытия порошковым покрытием

Теперь, когда у вас есть все необходимые данные, вы можете применить формулу покрытия порошковым покрытием.

Допущение: стандарт порошковой окраски составляет 192,3 квадратных фута покрытия на фунт порошка. Этот фунт порошка будет иметь удельный вес 1,0 и нанесен толщиной 1 мил со 100% эффективностью переноса. Другими словами, это то, какую поверхность мог бы покрыть обычный порошок, если бы порошок не тратился впустую, а вам нужна была только толщина 1/1000 дюйма.

Таким образом, формула будет выглядеть так:

Фактическая степень покрытия (ACR) = 192,3/Удельный вес/Мил x Эффективность переноса (в виде десятичной дроби)

Пример : Порошок А имеет удельный вес 1,5 и распыляется на 2 мил с эффективностью переноса 50%. Стоимость порошка составляет 5 долларов США за фунт. Окрашиваемая деталь имеет площадь поверхности 3 квадратных фута.

ACR = 192,3/1,5 (удельный вес)/2 (толщина мил) x 0,50 (эффективность переноса)

ACR = 32,05 квадратных фута за фунт пороха A

Затем возьмите стоимость за фунт и разделите ее на ACR.

Стоимость за квадратный фут = 5,00 долларов США (стоимость одного фунта порошка)/32,05 (ACR) = стоимость составляет 0,16 доллара США за квадратный фут покрытия порошком A

Умножьте эту стоимость на площадь поверхности вашей детали в квадратных футах и Вы узнаете стоимость нанесенного порошка.

Стоимость одной детали = 3 (квадратные футы детали) x 0,16 долл. США (стоимость квадратного фута) = 0,48 долл. США за деталь в стоимости порошка

Теперь, когда вы знаете, как сделать это вручную, у Interpon есть хороший онлайн-калькулятор, который вы можете использовать здесь: http://www.interpon.us/our-coatings/powder-coverage-calculator/

Зная что Ваша стоимость порошкового покрытия предотвратит дорогостоящие ошибки при составлении бюджета и сохранит конкурентоспособность ваших цен.

Чтобы максимизировать свою прибыль, вы должны максимизировать эффективность переноса, а наилучшая эффективность переноса обеспечивается профессиональными пистолетами для порошковой окраски. Профессиональные пистолеты обеспечивают множество настроек и заводских настроек, чтобы наносить на детали нужное количество порошка без лишних отходов. Reliant Finishing Systems предлагает пистолеты для нанесения порошка профессионального качества только от ведущих в отрасли компаний, таких как Wagner. Когда вы покупаете у Reliant, вы знаете, что получите оружие, необходимое для правильной работы.
