Схема подключения проходного выключателя (двух и трёхклавишный), пояснение работы схемы. « ЭлектроХобби

Схемы проходных выключателей (двухклавишные и трёхклавишные) позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырех жильные кабеля). На первой схеме, что находится по левую сторону, изображена схема подключения проходного выключателя с управлением из двух разных мест. Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы — ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя с управлением из 3-х мест (трёхклавишый проходной выключатель) мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх жильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные). Существуют и иные схемы, которые позволяют обойти это ограничение. Но о них мы поговорим в других статьях. А на этом завершу тему, схема подключения проходного выключателя двухклавишного и трёхклавишного.

P.S. Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». Простые выключатели на два положения в этой схеме работать не будут. Сэкономьте свои деньги, не покупая другой тип переключателя.

Схема подключения проходных выключателей — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 28.6k. Опубликовано 10 марта Обновлено 19 ноября

Проходной выключатель (он-же перекидной, дублирующий или переключатель) внешне мало чем отличается от обычного выключателя – это большее количество контактов. Одноклавишный проходной выключатель (переключатель) имеет 3 контакта, двойной (двухклавишный) – 6, который состоит из двух независимых одноклавишных переключателей.

В отличие от обычного выключателя, контакт которого просто разрывает цепь, контакты проходного выключателя (переключателя) при нажатии на клавишу перекидываются на другие контакты, создавая новую цепь (см. схему подключения). Именно поэтому проходные выключатели часто называют перекидными.

Эта особенность проходных выключателей позволяет использовать их для управления одним источником освещения с разных (2х и более) мест. Пример: зайдя в квартиру (дом) включили свет нажав клавишу проходного выключателя, установленного у двери, разулись, разделись, прошли по коридору, в конце которого установлен второй — выключили; или в спальне, установив проходные выключатели у входа и возле кровати (на расстоянии вытянутой руки).

Кроме очевидных удобств, применение переключателей позволяет существенно сэкономить электроэнергию.

Монтаж проходного выключателя ничем не отличается от монтажа обычного выключателя. Пожалуй, единственное различие состоит в том, что для обвязки переключателя требуется больше проводов: для одноклавишного – 3 , для двухклавишного – 6.

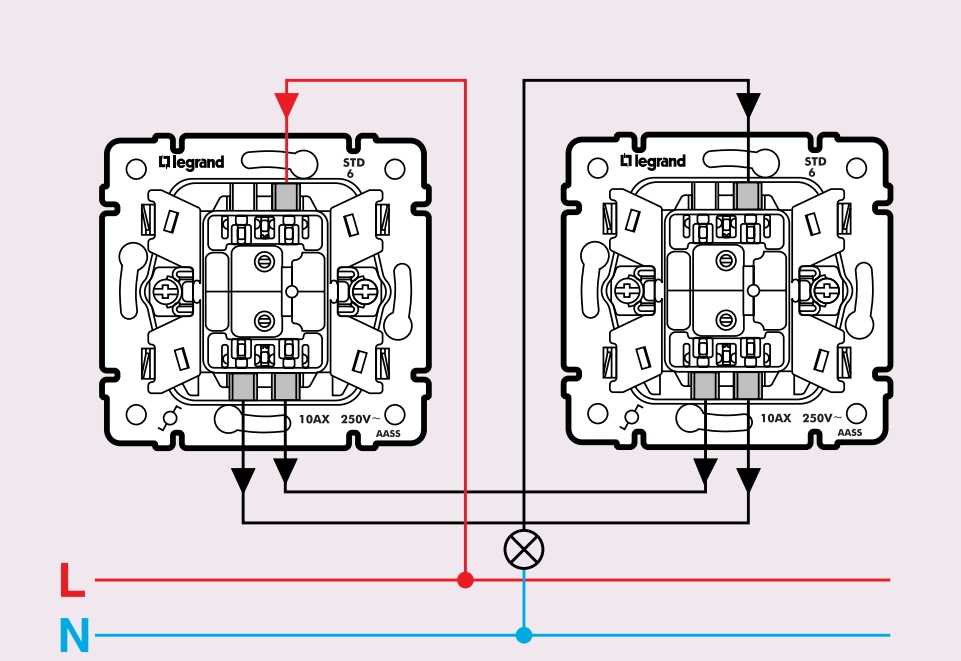

Схема подключения двух проходных выключателей (1 и 2):

Содержание

Схема подключения проходного выключателя
Как подключить проходной выключатель Схема подключения
Схема подключения проходного выключателя с трёх мест

Схема подключения проходного выключателя

Как подключить проходной выключатель Схема подключения

Схема подключения проходного выключателя с трёх мест
