Размеры отмостки: Оптимальные размеры отмостки: ширина, уклон, толщина

Оптимальные размеры отмостки: ширина, уклон, толщина

Отмостка – это элемент здания, благодаря которому снижается нагрузка на гидроизоляцию фундамента. Она отводит воду за пределы периметра здания, чем спасает опорные части дома от подтопления дождевой или талой водой в особо опасные весенний и осенний периоды. Как и к любому конструктивному элементу, к ней предъявляются особые требования, которые необходимо соблюдать. Особенно важна ширина отмостки, но нужно уделить внимание и другим геометрическим размерам. Рассмотрим, какой должна быть отмостка вокруг дома.

Материалы для изготовления и назначение отмостки

Элемент предназначен для того, чтобы отводить лишнюю влагу за периметр дома. Это позволяет уменьшить количество воды в непосредственной близости от фундамента и предотвратить преждевременный выход гидроизоляции из строя. Ремонт или усиление фундамента – сложная задача, которая потребует терпения и финансовых затрат, поэтому важно уделить особое внимание профилактике разрушения конструкции.

Кроме основной функции, отмостка вокруг дома может стать удобной дорожкой, позволяющей обеспечить передвижение по участку, и декоративным элементом дома. Все зависит от того, из каких материалов она изготовлена:

• бетон;
• асфальт;
• тротуарная плитка;
• булыжник;
• глина с защитным покрытием сверху.

Разновидности отмосток

Еще одним вариантом могут стать современные мембраны ПВП. Но здесь важно помнить, что при этом вокруг дома не будет дорожки, кроме того, элемент не будет выполнять декоративную функцию. В рассматриваемом случае мембрана укладывается на некотором расстоянии от поверхности земли, а газон доводится прямо до стен здания.

Отмостка из тротуарной плитки, булыжника или глины может отлично вписаться в дизайн сада или дачного участка. Бетонной или асфальтовой конструкцией намного сложнее это сделать, поскольку их внешний вид оставляет желать лучшего. Но зато бетон или асфальт не потребуют больших финансовых затрат и достаточно просты в изготовлении.

Владелец дома вправе сам решать, какой тип отмостки ему выбрать, но для любого из них важно соблюдать определенные правила.

Эти требования позволят обеспечить надежность гидроизоляции и обеспечат нормальный отвод воды от периметра дома.

Ширина конструкции

Один из важнейших критериев. В большую сторону здесь размер не ограничивается. Нужно только учитывать эстетические пожелания, например, если владелец дома решил, что ему нужно сделать широкую пешеходную зону вокруг строения. При этом лучше выбрать материал для изготовления, который обеспечит привлекательный внешний вид.

Минимальный отступ от проекции карниза

Ширина не зависит от материала, минимальное ее значение должно определяться исходя из характеристик грунта основания и вылета карниза крыши. Карниз учитывается для того, чтобы влага с крыши падала на отмостку и отводилась ею. По нормативам ширина отмостки должна быть такой, чтобы при построении проекции карниза на поверхность земли, она была шире минимум на 200 мм. Именно такой размер обеспечит надежную работу конструкции и предотвратит подтопление. Отмостка, совпадающая с выступом кровли, или имеющая ширину меньше, чем его проекция, не допускается, поскольку такой элемент не сможет полноценно отводить поступающую на поверхность земли влагу.

Далее необходимо определиться с типами грунта. Если основание под дом имеет достаточную прочность и представлено в основном крупнообломочными грунтами или песками средней и крупной фракции, то можно принимать при проектировании в качестве минимального размера 80 см.

Если грунты на участке слабые, склонные к морозному пучению и насыщены водой, 80 см может быть недостаточно. Здесь минимальное значение составляет 90-100 см. Чаще всего в строительстве пользуются одной универсальной шириной отмостки вокруг дома – 1 метр. Это позволяет предотвратить излишнее увлажнение почвы в непосредственной близости с фундаментами.

Таким образом, требуется запомнить две цифры: 80 см для устойчивых грунтов, 90 см для слабых оснований. Максимальная ширина, как уже говорилось ранее, не ограничена. В этом случае, чем шире будет отмостка, тем надежнее она защитит фундаменты. Но важно не переусердствовать. Слишком широкая полоса по периметру здания будет смотреться нелепо (особенно если дом небольшой) и потребует больше затрат.

Важно, чтобы элемент гармонично завершил фасад, учитывая при этом минимальные значения ширины.

Другие геометрические размеры

Помимо ширины конструкции, важно обеспечить соответствие по другим параметрам. К ним относятся:

Устройство отмостки с тротуарной плиткой

• уклон;
• толщина отмостки.

Толщина

При работе со штучными материалами для изготовления все достаточно просто. Толщина при этом включает в себя все слои конструкции, важно учесть:

• подсыпку из песка средней или крупной фракции, толщина которой во многом зависит от типа основания, но в качестве среднего значения можно принять 300 мм;
• подсыпку из щебня, толщина которой в среднем также принимается 300 мм;
• толщина подсыпки, на которую укладывается штучный материал, составляет примерно 70-100 мм;
• толщина материала отмостки.

Последняя величина зависит от выбранного типа покрытия. Например, при использовании булыжника сложно назвать точное значение, поскольку камни могут быть разной формы и величины. При использовании тротуарной плитки все проще — высота указывается производителем.

Для устройства пешеходной дорожки нет необходимости в использовании слишком толстых элементов. Нагрузка на покрытие невелика, поэтому будет достаточно плитки толщиной 25-30 мм. При возможности движения по дорожке автомобильного транспорта этот размер лучше увеличить до 40 мм. Использование большей толщины для собственного участка экономически не обосновано.

Высота конструкции

Высота для глиняной отмостки составляет примерно 150-200 мм. Также из глины нередко делают замок при использовании штучных материалов, толщину этого замка также важно учесть. При применении асфальта или бетона нужно ориентироваться на толщину 100 мм в самой тонкой части. Для обеспечения уклона толщина такой отмостки меняется. Это важное отличие, например, от тротуарной плитки, при использовании которой необходимая высота подъема обеспечена уклоном песчаной подсыпки

. При использовании бетонной отмостки размер по внешнему краю принимается равным 100 мм (при небольшой нагрузке на конструкцию), а толщина у стен здания вычисляется в зависимости от принятого уклона.

Угол наклона

Крайне важная характеристика. Именно от ее зависит нормальная работа элемента. Если уклон отмостки будет недостаточным, то вода задержится на поверхности отмостки и получит возможность просочиться сквозь нее, разрушая как отмостку, так и фундамент дома. Минимальное значение уклона принимается в зависимости от типа материалов.

Устройство и размеры различных отмосток

• элемент из глины, бетона, асфальта — 3-5%;
• булыжник, тротуарная плитка — 5%.

Как видно из сказанного, достаточно запомнить одно значение – 5%, чтобы не ошибиться в любом случае. Указанный выше уклон – минимальная величина, принимать большие допускается.

Чем круче отмостка из бетона или штучных материалов, тем быстрее по ней сбежит вода и тем меньше вероятность, что она просочится к фундаменту.

Важно разобраться, что означает указанная выше величина. Например, уклон отмостки для бетонной конструкции 5% обозначает, что на каждый метр ширины приходится изменение в 5 см по высоте. При этом нужно помнить о минимальной толщине слоя бетона, так, для бетонной конструкции можно привести следующие оптимальные значения:

• ширина – 100 см;
• уклон – 5%;
• толщина по наружному краю – 100 мм;
• толщина у стен дома (с учетом уклона) – 150 см.

Также важно обеспечить деформационный шов – расстояние от отмостки вокруг дома до его стен. Это нужно, чтобы конструкция не трескалась из-за различий в скорости усадки элементов с разной массой.

При изготовлении гидроизоляционного барьера вокруг дома из бетона, глины или штучных материалов важно помнить о приведенных выше требованиях к геометрии, тогда отмостка прослужит долго и обеспечит надежную защиту несущих конструкций здания.

нормы размеров, глубины, высоты, толщины вокруг дома

Содержание

• 1 Что представляет собой отмостка
  • 1.1 Зачем нужна отмостка
• 2 От чего зависит ширина отмостки по СНиП
• 3 Какая должна быть толщина отмостки
  • 3.1 Минимальная ширина по СНиП
• 4 Высота отмостки
• 5 Требования к толщине
• 6 Нормы СНиП для уклона отмостки

Отвод воды от основания дома – важная задача, которую предстоит решить владельцам. Желательно делать это на этапе проектирования. Важна не только гидроизоляция самого фундамента, но и сооружение дополнительных конструкций, которые будут защищать строение от негативного влияния влаги.

Важную роль играет отмостка, которая должна иметь размеры, согласно установленным нормам. В СНиП указаны все характеристики конструкции, вплоть до материалов, которые должны быть использованы при строительстве.

Читайте также:

• Основные положения и требования изготовления отмостки по ГОСТу;
• Как сделать отмостку вокруг дома своими руками из щебня;
• Утепленная отмостка;
• Отмостка вокруг дома с дренажем;
• Какие виды отмостки дома существуют;
• Какой уклон отмостки на должен быть на 1 метр ширины.

Что представляет собой отмостка

Отмосткой называется горизонтально покрытие по периметру сооружения. Ширина ее отличается в зависимости от особенностей самого сооружения.

Но в любом случае существуют определенные нормы, которые регламентируют, какой должна быть отмостка, чтобы надлежащим образом выполнять возложенные на нее функции.

Схема и параметры

Ею начинают заниматься после того, как стены фасада облицованы. Изначально территорию подготавливают к дальнейшим работам. Для этого снимают плодородный слой земли, убирают растения, находящиеся вблизи, устраняют корни. После этого можно приступать к укладке основных слоев. Чтобы узнать их характеристики, важно сразу же определить тип грунта. Если самостоятельно сделать это не удается, то следует обратиться к специалистам.

Зачем нужна отмостка

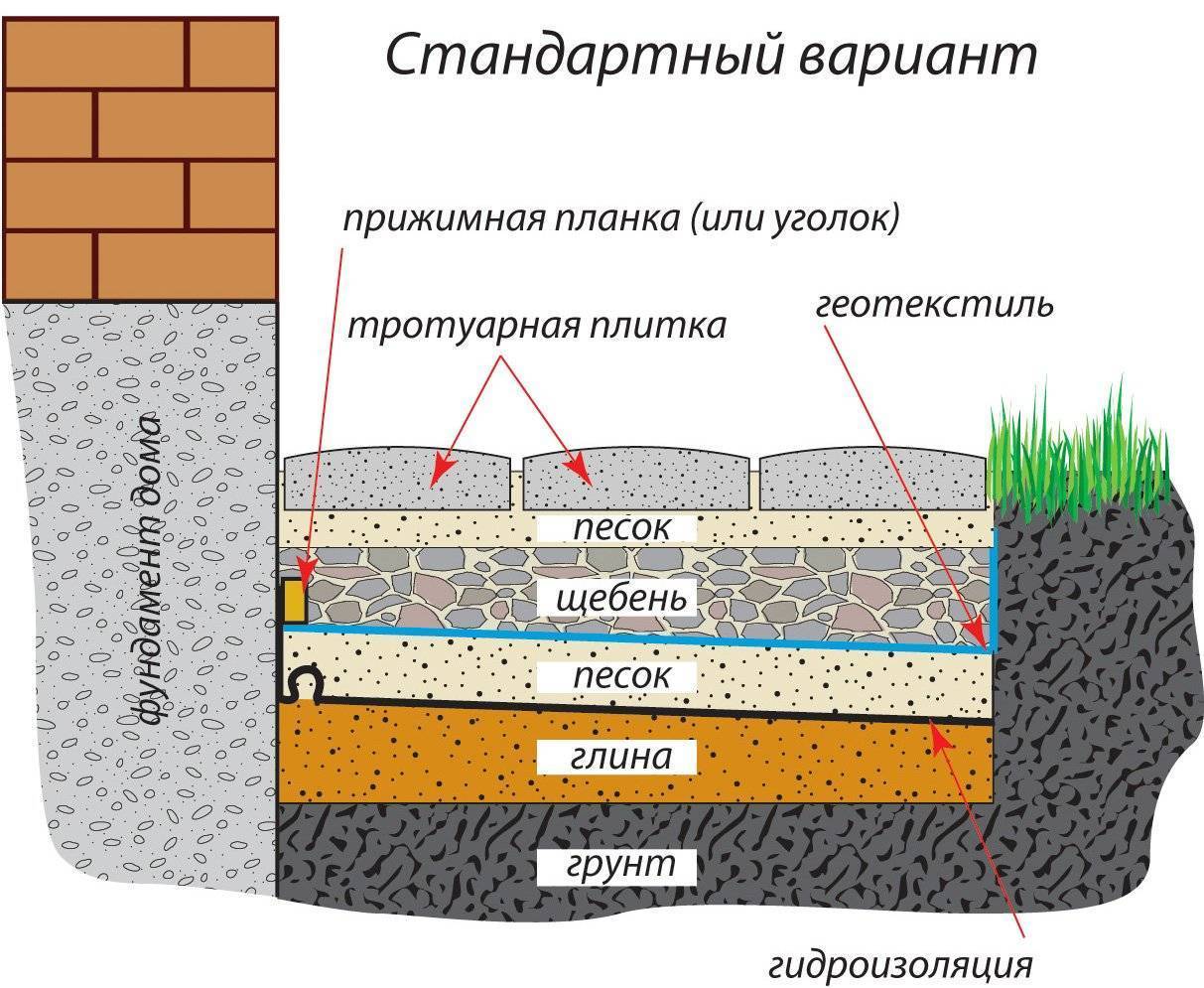

Конструкция отмостки включает несколько слоев. Наличие всех обязательно, поскольку каждый имеет свою роль.

Составляющими конструкции являются:

1. Прочная основа. В качестве нижнего слоя выбирают глину и песок, которые при укладке тщательно утрамбовывают для придания плотности.
2. Дренажная прослойка. Засыпка галькой, щебнем или другими крупнофракционными материалами позволяет беспрепятственно проходить влаге.
3. Гидроизоляционная мембрана. Современный рынок предлагает большое количество рулонных материалов, которые отлично справляются с этой функцией.
4. Теплоизоляционный слой. Он является не обязательным, но его присутствие позволяет исключить промерзание грунта при резких перепадах температур и дальнейшее его пучение, что негативно сказывается на основании дома.
5. Верхнее покрытие. Зачастую владельцы сооружают его из бетона вокруг дома, но возможны и другие варианты верхнего слоя. Вместо бетонной смеси применяют керамическую плитку, керамогранит и пр.

Конструкция позволяет исключить отстаивание воды, а в комбинации с качественной дренажной системе надежно защищают фундамент и сам дом от губительного воздействия влаги.

От чего зависит ширина отмостки по СНиП

Для отмостки существуют конкретные нормативные документы, в которых изложены требования по каждой из важных характеристик. Их соблюдения позволят гарантировать качественный водоотвод и надежную защиту строения.

Чтобы рассчитать этот параметр, следует учесть несколько важных факторов. Ширина отмостки вокруг дома определяется в зависимости от:

• разновидности грунта, на котором возводится сооружение;
• размеров крыши и длины ее свеса;
• конструктивных особенностей строения.

Определяем ширину

В зависимости от типа грунта ширина отмостки должна быть:

• от 1,5 м для грунтов, которые подвержены минимальной усадке, не больше 5 см под при механическом воздействии;
• от 2 м для грунтов, которым свойственна глубокая усадка, более 5 см.

Минимальный показатель ширины может составлять 60 см, но это возможно лишь в исключительных случаях.

Следует учитывать свес кровли. Конструкция должна быть удалена от него минимум на 20 см.

Какая должна быть толщина отмостки

Таким же важным параметром, как и ширина отмостки, является ее толщина. Она будет зависеть от суммарной толщины каждого отдельного слоя:

• подушка из песка должна составлять 10-15 см;
• слой щебня или гравия – 6-9 см;
• бетонный слой или другое верхнее покрытие – 7-12 см.

Подбираем толщину

Следовательно, минимальная толщина может составлять 23 см, максимальный же показатель – от 36 см.

Если планируется организовать конструкцию, выступающую в роли пешеходной тропинкой вокруг дома, то будет больше требований по СНиП по отношению к ширине и толщине. Максимально наглядно демонстрирует, какой должна быть отмостка, разрез, где видно особенности и параметры каждого слоя.

Минимальная ширина по СНиП

Согласно нормативной документации минимальная ширина отмостки вокруг дома может составлять 80-100 см, но в таких случаях важно учитывать особенности грунта, а также размеры свеса крыши. Некоторые владельцы частных домов делают конструкцию меньшего размера, но в таком случае она не всегда должным образом справляется с поставленными задачами.

При расчете ширины важно учесть, что от дома до самой поверхности отмостки должен быть предусмотрен деформационный шов, который компенсирует усадку и исключит преждевременную порчу материалов и растрескивание.

Высота отмостки

Важна не только толщина подземного слоя отмостки, но и ее выступ над поверхностью. Высота от нулевой отметки должна составлять не менее 5 см. Следует учесть наклон, поскольку у цоколя этот показатель будет выше. Точно сказать, насколько будет возвышаться отмостка над землей, нельзя, так как это зависит от многих факторов. В большинстве случаев при ее обустройстве ориентируются на ограничительный бордюр, который сооружается по краю отмостки перед заливкой бетонной смеси.

Высчитываем высоту

Иногда для повышения прочности конструкции поверх бетона наносятся дополнительные слои:

• свежеуложенный бетонный раствор покрывают сухим цементным слоем;
• подсушенный бетон покрывается свежим раствором цемента.

Эти процедуры особого значения на высоту отмостки вокруг дома не оказывают, поскольку повторные слои тщательно затираются и лишь придают прочности конструкции, при этом на размеры не влияют.

Требования к толщине

Суммарная толщина бетонной отмостки вокруг дома состоит из размеров ее основных слоев:

• песчаное основание;
• слой гравия;
• бетонной заливки.

Показатель может быть увеличен в различных ситуациях:

• если требуется теплоизоляция и укладываются дополнительные слои;
• на пучинистых грунтах, когда необходима укладка утолщенный слоев.

Несмотря на то, что слои могут быть различного размера, есть определенный предел, который превышать не рекомендуется.

Нормы СНиП для уклона отмостки

Чтобы отвод воды выполнялся качественно, отмостка вокруг дома должна организовываться под уклоном. СНиП четко регламентирует этот показатель. Он может варьироваться в зависимости от используемых материалов. Так, для:

• бетонных или асфальтных покрытий показатель наклона должен составлять 3-5%%
• булыжника, щебня, тротуарной плитки – 5%.

Следовательно, оптимальным показателем уклона является именно 5%. Делать наклон меньше не рекомендовано, так как вода будет застаиваться на поверхности и разрушать материал отмостки дома, проникать под нее и негативно влиять на состояние фундамента.

Слишком превышать угол также нерационально, поскольку по такой дорожке неудобно будет передвигаться, да и эстетические качества при этом ухудшается.

В то же время, чем больше уклон, тем быстрее отводится вода от основания, но при этом сильным потоком может разрушаться основание конструкции, что ухудшить ее эффективность и уменьшит срок эксплуатации дома.

5%-ный уклон означает, что на каждые 5 см наблюдается склон, то есть чем больше ширина конструкции, тем больше будет общий наклон отмостки вокруг дома. Согласно СНиП, на 1 м достаточно 2-3 см уклона, возможно и больше, но превышать значение в 10 см недопустимо.

Сооружение конструкции

Организация наклона осуществляется поэтапно. Обычно сразу не заливают раствор в наклонную обрешетку. Первоначально сооружается ровная опалубка по периметру дома, куда и заливается смесь. Только после ее застывания организуется необходимы уклон.

Отмостка вокруг дома – это функционально, практично и эстетично. С ее помощью фундамент дома надежно защищается от разрушительного действия влаги, появляется дополнительное место для передвижения по территории, а также внешний вид строения становится более гармоничным.

К тому же, при правильном подходе такая конструкция может стать оригинальным элементов интерьера. Воплотить задуманное в жизнь можно без посторонней помощи. Но, занимаясь обустройством отмостки самостоятельно, важно четко следовать технологии и соблюдать все установленные требования.
