Размеры профиля для гипсокартона

В последнее время среди строительных материалов гипсокартон стал пользоваться всё большей популярностью. Это вполне закономерно, ведь с помощью гипсокартона можно облагородить практически любое помещение с гораздо меньшими трудозатратами. Еще одним существенным моментом является то, что им можно не только отделывать потолок и стены, но еще и сооружать из него различные декоративные конструкции. Но, естественно, для создания какого-нибудь дизайнерского шедевра одним гипсокартоном дело не ограничится. Помимо самого гипсокартона понадобится еще каркас, который в свою очередь создается из специального профиля. И вам скорее всего будет интересны размеры профиля для гипсокартона, чтобы рассчитать необходимое количество материала.

Профиль для гипсокартона

В настоящее время получили широкое распространение профили для гипсокартона. Причин, по которым это стало возможно, множество – данный способ отделки довольно удобен и прост в монтаже, его стоимость достаточно низкая и, вообще, он является очень эффективным.

Профили для гипсокартона являются некой конструкцией из металла, которая предназначена для того, чтобы на нее впоследствии крепились листы гипсокартона, предварительно раскроенные.

Таблица размеров

№	Профиль для гипсокартона	Размер профиля
1	Угловой	31х31 мм
2	Потолочный	60х27 мм
3	Направляющий	40х50, 40х65, 40х75 и 40х100 мм
4	Стоечный	50х50, 50х65, 50х75, 50х100 мм

Применение и виды профиля для гипсокартона

У профилей, предназначенных для гипсокартона, есть несколько разновидностей, согласно их назначению. Профили, предназначенные для каких-либо отделочных материалов, часто находят применение не только в жилых квартирах, но также и в промышленных и сельскохозяйственных помещениях, в общественных зданиях и различных офисах. А все дело в том, что данный вид отделочных работ очень надежен и прост.

Профиль может быть использован для того, чтобы возводить легкие перегородочные стены, арки, различные полки и ниши, а также подвесные потолки. В зависимости от функции, которую будет выполнять данный каркас, профиль может быть разделен на категории:

• угловой;
• потолочный;
• направляющий;
• стоечный.

Ниже пойдет речь о том, как применять и какие есть размеры профиля для гипсокартона.

Стоечный профиль

Данный вид профиля предназначен для того, чтобы сооружать несущие конструкции каркаса – вертикальные стойки, на которые будут затем крепиться листы гипсокартона. Сечение стоечного профиля является швеллером, боковые части которого называются полками, а основание – спинкой. У данного профиля размер полки всегда составляет 50 мм, а вот спинка может иметь несколько размеров – 100, 75, 65 и 50 мм. Исходя из этого, размеры стоечного профиля могут быть такими: 50х50, 50х65, 50х75, 50х100.

Фактически профиль имеет ширину примерно на 1,5 мм меньше заявленной, благодаря чему обеспечивается прочное соединение с направляющим профилем, которое исключает деформацию.

Направляющий профиль

Уже из названия понятно, что данный вид профиля необходим для того, чтобы крепить к нему стоечный профиль. Также этот профиль используется для перемычек. Такой прием используется в том случае, когда производится монтаж дверных коробок в каркас.

Направляющий профиль может иметь несколько различных размеров: 40х50, 40х65, 40х75 и 40х100. Направляющий профиль имеет абсолютно такой же размер спинки, как и у стоечного профиля, а ширина полки у всех четырех видов составляет 40 мм, благодаря чему можно прикреплять листы гипсокартона непосредственно к ним.

У направляющего профиля существует еще один тип, который имеет размер 27х28 мм. Данный тип направляющего профиля может применяться в качестве основы, к которой можно будет крепить впоследствии подвесной потолок.

Потолочный профиль

Данный профиль используется для того, чтобы сооружать каркас, на который будет крепиться подвесной потолок. Потолочный профиль имеет размеры 60х27 мм, а его длина может иметь несколько значений – 3, 3,5 или же 4 метра.

Угловой профиль

Основное назначение такого профиля состоит в защите кромок листов гипсокартона от повреждений. Защите подлежат торцы перегородок и проемы. Состоит угловой профиль из двух полок, размером 31х31 мм, которые изготовляются из оцинкованного железа или алюминия. Угол между полками равен 90 градусам, а на самих полках имеется большое количество отверстий, которые зашпаклевываются при отделке, благодаря чему обеспечивается очень хорошее сцепление с листами гипсокартона.

Профиль для гипсокартона чаще всего имеет длину 3, 3,5 или 4 метра, но если есть такая необходимость, то может быть изготовлен профиль длинной до 7 метров. Один погонный метр профиля весит от 0,4 до 1 кг, в зависимости от того, какое он имеет сечение.

В этой статье были приведены основные размеры профиля для гипсокартона в зависимости от вида и назначения.

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Оглавление

• Какими могут быть гипсокартонные профили.
• Потолочный профиль для гипсокартона. Размеры и виды.
  • Стоечный профиль (обозначается как: CD или ПП).
  • Направляющий (UD или ППН).
  • Профиль (UW).
• Профиль перегородочный для гипсокартона. Размеры и виды.
  • Направляющие профили (UD).
  • Стоечный профиль (CD).
  • Усиленный (UA).
  • Угловой – (ПУ защитный).
  • Маячковый профиль (ПМ).
• Арочный профиль (ПА) для гипсокартона. Размеры и виды.
• Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.
  • Алюминиевый профиль и его особенности.
  • Оцинкованный профиль.
• Дополнительные аксессуары для крепления гипсокартона.
• Фурнитура для крепежа гипсокартона.
• Советы, как выбрать профиль и комплектующие для гипсокартона.
• Виды профилей для гипсокартона. Видео обзор.

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона.

Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

Арочный профиль (ПА) для гипсокартона.

Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

• Радиус от 500 до 5000 миллиметров
• Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

• Радиус от 1000 до 5000 миллиметров
• Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

• Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.

• Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.

• Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.

• Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.

• Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.

• Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.


Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.

• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.

• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.

• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.

• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.

• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.


Советы, как выбрать профиль и комплектующие для гипсокартона.

1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

Профиль для гипсокартона (ГКЛ): размеры и виды, применение

При монтаже любой конструкции из гипсокартона необходима основа — каркас, на который крепятся листы гипсокартона. Этот каркас собирается по технологии из специальных изделий – профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Содержание статьи

• 1 Материалы: из чего делают профили для гипсокартона?
• 2 типа и размеры профилей для Drywall
  • 2. 1 для создания каркасов
  • 2.2 Дополнительные профили и аксессуары
  • 2.3 Длина профиля
• 3 Как выбрать профиль для платы Gypsum
  • 3.1 толщина
  • 3.2. выбор
• 4 Как считать количество профилей
  • 4.1 Расчет количества направляющих на одну стену
  • 4.2 Количество профилей для гипсокартона для подвесных потолков — ПП и ПНП

Материалы: из чего делают профили для гипсокартона?

Любой профиль для гипсокартона изготавливается из стали и алюминия. Стальные (обычные или оцинкованные) встречаются чаще, так как алюминиевые, хоть и обладают отличными характеристиками, но очень дороги.

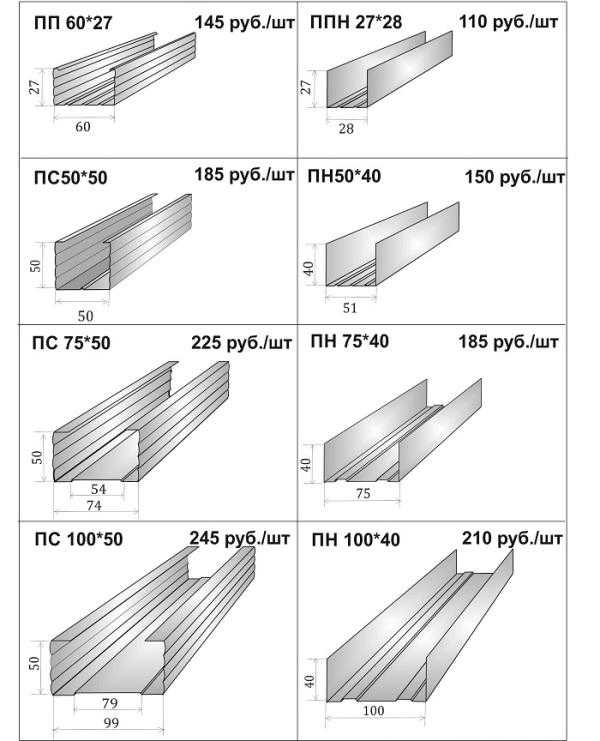

Это основные виды профилей для гипсокартона

Сталь может быть обычная или с защитным слоем — оцинкованная. Обычные – из черной стали – имеют меньшую стоимость, подходят для помещений с нормальными условиями эксплуатации. Из них делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью – ванных комнатах, кухнях и т. д. – лучше использовать оцинкованную сталь или алюминий.

Типы и размеры профилей для гипсокартона

В любом месте, где продаются материалы для гипсокартона, есть профили разных видов и размеров. Чтобы выбрать и не ошибиться, нужно знать, чем они отличаются.

Профиль для гипсокартона: что нужно знать, размеры, виды, назначение

Для создания каркасов

Существует профиль для гипсокартона следующих видов:

Это все виды профилей для гипсокартона, которые используются для строительства кадра. Из направляющих ПН собирается «рама», в них вставляются стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Существует несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса потолка, для крепления стоечных профилей к стенам и т. д.

Большинство из этих устройств можно обойтись без. Например, два профиля сращиваются с помощью отрезка направляющего профиля подходящего размера. Вставляется внутрь, сдавливается пассатижами по полочкам, прикручивается саморезами. Соединение более жесткое, чем со специальными устройствами.

Как соединить/нарастить профиль для гипсокартона

При создании каркаса, расположенного вдоль стены, его скрепляют не перфорированными подвесами, а башмаками – отрезками профилей, согнутых в форме буквы «Г» (называемых « сапоги» — за характерную форму).

Два способа крепления стоечных профилей к стене — с помощью перфорированного подвеса и куска профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы изначально разработан для натяжных потолков и нагрузки от стенового гипсокартона, да еще уложенного в два ряда, выдерживает с трудом.

Длина профиля

Каждый тип профиля для гипсокартона может отличаться по длине. Стандартные длины 2,4 и 2,8 метра. но есть и до 4 м.

Пример сборки каркаса гипсокартонного подвесного потолка

Стоит ли искать длинные профили? Это не имеет особого смысла. Разве что сборка каркаса немного ускорится. Профили под гипсокартон отлично сращиваются, прочность конструкции не страдает. Только при сборке каркаса следует делать так, чтобы стыки на соседних стойках не находились на одном уровне. Обычно стыки делаются поочередно то вверху, то внизу.

Как выбрать профиль для гипсокартона

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного типа и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие обычно Кнауф, самые дешевые — безымянный Китай, средний ассортимент — отечественные производители.

Кроме типа и размера профиля для гипсокартона необходимо также выбрать толщину металла и производителя

Толщина металла

Разница станет понятна, как только вы подберете профиль. Одни прочные, жесткие, изготавливаются из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и более. Другие изготавливаются из такого тонкого металла, что меняют свою геометрию даже при поднятии профиля на одну кромку.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена выше. Оптимально для создания перегородок со стандартной высотой стены брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность, можно взять 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может отличаться — из-за разной толщины металла, из которого он изготовлен

Большую толщину металла имеет смысл брать только в том случае, если высота перегородки большой – нагрузка будет значительнее и дополнительная прочность не помешает. Но в этом случае нужно смотреть, что будет дешевле – профиль для гипсокартона из более толстого металла или чаще устанавливаемые стойки и ригели. Только учтите, что стойки обычно устанавливаются с шагом 60 см — так, чтобы стык листов гипсокартона приходился на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же – стык листов гипсокартона не должен висеть в воздухе. Так что поставить их можно будет только через 40 см. Так шов тоже будет приходиться на профиль. Но это слишком много стоек и вряд ли будет дешевле. В общем, посчитаешь.

Выбор производителя

Выбор производителя направляющих для гипсокартона одновременно и прост, и сложен. Все специалисты в один голос утверждают, что лучшие – это Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально входят в направляющие, не болтаются и не лопаются. В целом работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но это только самые дорогие из всего ассортимента. Несмотря на это, совет такой: если у вас нет опыта работы с гипсокартоном – лучше купите Кнауф.

Это скриншот цен на профили для гипсокартона в одном из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Гипрок (Гипрок) и Металлист. Есть и малоизвестные региональные кампании. Какой ты везучий. Доверяйте своим чувствам и отзывам. Не всегда можно руководствоваться словами продавцов. У отечественных производителей есть хорошие партии, есть неудачные. В большинстве случаев возникает такая проблема, как несоответствие размеров стоечной подстанции и направляющих профилей ПН. Стойки должны точно входить внутрь рельса. Для этого при заявленной ширине, например, 50 мм фактическая должна быть на 1,5 мм меньше. Проблемы возникают с точностью наблюдения этой разницы. Кроме того, необходимо проверить заявленную толщину металла (микрометром). В общем, сэкономить получится, но нервы и время вы потратите в значительной сумме.

ГИПРОК имеет эту опцию

Гипрок имеет профиль с рифленой поверхностью. Все стороны профилей — и спинка, и полки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так – конструкция более жесткая. А вот соединение стоек и направляющих получается более неудобным — из-за несовпадения «пупырышек» они не притягиваются вплотную, как гладкие металлические стенки. Есть и второй момент – конструкции из таких профилей больше скрипят. При всем этом такие профили стоят немного меньше, чем Кнауф, но работать с ними сложнее. В общем, решать вам.

Как посчитать количество профилей

Зная, какого типа и типа бывают профили для гипсокартона, их размеров недостаточно. Необходимо рассчитать количество каждого вида. Считать будет проще, если начертить на листе бумаги план каркаса, подписать названия профилей, проставить размеры. Это не займет много времени, но поможет более точно определить количество.

Нужно четко представлять, как будет выглядеть рамка

Расчет количества направляющих на одну стену

Если стены очень неровные, их можно выровнять гипсокартоном. Возводится параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет следующим:

Если все стены в помещении обшиты гипсокартоном, аналогичный расчет ведется для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесных потолков — ПП и ПНП

Расчет здесь немного проще: каркас собирается «в клетку», поэтому его проще рассчитать. В остальном подход аналогичен описанному выше. Итак считаем:

Всего для натяжного потолка в помещении размером 3*4 метра вам понадобится 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

классификация и наименование, назначение, видео и фото

• Типовые виды металлических профилей для гипсокартона
• Назначение и характеристики направляющего профиля (ПН)
• Функциональный стоечный профиль (ПС)
• заявка, Размеры Потолочный направляющий профиль (ПНП)
• потолочный профиль (ПП)
• Дополнительные типы профилей
• арочный профиль
• усиленный профиль
• Для защиты внешних углов
• Монтажные профили

Различные гипсовые конструкции, созданные с использованием каркаса из металлических профилей. Они бывают различной формы, габаритов, назначения. Для определения нужного типа профиля следует разобраться с его назначением, размерами. Виды продукции для гипсокартона рассчитаны на его конкретное применение, поэтому стоит ознакомиться с каждым видом отдельно.

виды профилей, используемых для создания каркаса для гипсокартона

Типовые виды металлических профилей для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции несложный. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, потолком, ограждающими профилями. Чтобы исправить нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный для реечного ГКЛ

Какие бывают профили для гипсокартона:

Наименование профиля без сокращений	Сокращенное наименование на российском рынке	Короткое европейское название
для монтажа в стойку	ПС	CW
направляющая	Номер детали	ВАШ
накладные	ПП	компакт-диск
потолочная направляющая	ПНП	ВЫХОД

Какие основные профили для гипсокартона бывают?

Назначение и характеристики профиля направляющего (ПН)

профильная направляющая, сокращенно PN или UW. толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также поражения его ржавчиной. По внешнему виду ПН выпускается в виде полос с буквой «П», которые используются при возведении металлического каркаса для фальшстен. Используется для быстрого возведения стен различной толщины. Направляющие служат основой в монтажном каркасе, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятать в стене коммуникации.

Профиль направляющий, применяется для каркаса для фальшстены из гипсокартона

Размеры направляющего элемента для гипсокартона:

Разметка изделия	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (ПН)-2-50*40	0,5	50	40	3
ВАШ (PN)-4-75*45	0,5	75	45	3
ВАШ (PN)-6-100*40	0,6	100	40	4

В профиле производителем могут быть сделаны отверстия 8 мм. для крепления изделия к основанию (стене, потолку). крепеж, в основном, представляет собой дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Устройство перегородок, выравнивание первой гипсокартонной стены монтируется активной формой из металлического изделия по ранее сделанной разметке. Затем применяют СС (стоечные), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначение и размеры профиля UD

Функциональность стоечного профиля (ПС)

Стойки под профиль стоячный, ПС кратко или другое обозначение европейского КВ. Этот вид металлических планок используется при производстве металлического каркаса для фальшстены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Несущая рамная конструкция фальшстены, металлический элемент вставляется в неподвижную НП. Что касается ширины PS и PN, то она имеет одинаковый размер. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продуктов	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
По часовой стрелке (ПС) 50*50	0,4-0,6	50	50	2,6; 3; 4
По часовой стрелке (ПС) 65*50		65
По часовой стрелке (ПС) 75*50		75
По часовой стрелке (ПС) 100*50		100

Профильная стойка применима для создания каркасных перегородок из гипсокартона

В зависимости от созданного дизайна приобретается нужный размер. Длина может быть от 3 до 4 м. Отличительной особенностью профиля является специальный паз для удобного монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, Размеры Потолочный направляющий профиль (ПНП) ​​

Обозначается как ПН (НАРУЖ) (расшифровка — профиль направляющий потолочный). П-образное сечение, с гладкими стенками. Используется как база-опора для стоек и перемычек. Крепится по периметру конструкции, на нее потом устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Используется при производстве металлической основы к потолку из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дополнительной вставки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Профиль потолочный направляющий создает металлоконструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28*27 – 0,4-0,6 мм., ширина 28 мм., высота – 27 мм., длина – 3 м.

Потолочный профиль (ПП)

Наиболее востребованным в каждом ремонте является потолочный профиль (ПП) или другое обозначение КД. Изделие используется при монтаже металлического каркаса для подвесных, фигурных, многоярусных потолков из гипсокартона. профиль вставляется, при монтаже, в направляющую и крепится к подвесам. Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. Профиль для потолка применим на специальных саморезах, называемых мастерами «жучками» – диаметр – 3,5–3,9.мм. Длина 9,5-11 мм.

Профиль потолочный монтируется в каркас для подвесного потолка

Размеры Профиль для гипсокартонного потолка: толщина 0,4-0,6мм., ширина — 60мм., высота 27мм., длина стандартная 3м, под заказ 4м.

Дополнительные виды профилей

И выпускаемые виды профилей для гипсокартона, используемые в строительстве по металлическому каркасу не так часто и в значительной степени вытеснили собственно ручное производство.

арочный профиль

Этот арочный профиль для гипсокартона предназначен для создания изогнутых арок и других элементов на потолке или на стене. В основу производства лег арочный профиль потолочного металлического элемента. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ, а фасонные элементы для гипсокартона

Фабрика предлагает свои варианты гибочного профиля для арок на заказ, имеющие отличительные особенности в эксплуатации. Для этого обычный ПП (60х37) после гибки обозначается как ПА.

Размеры по радиусу изгиба:

маркировка изделий	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
ПО (CD) – 60×27 КНАУФ	0/4-0/6	60	27	2,6; 3; 4	1000
ПО(CD) – 60×27 КНАУФ (доп.)			27		500

профиль гнутый

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Продукт используется для укрепления основы для обрамления гипсокартона. Применим в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами утяжеления (повесить телевизор на поверхность перегородки), создании перегородок из гипсокартона дверных проемов, оконных.

Армированный профиль крепится к каркасному пространству, где предполагается подвешивание тяжелых предметов на гипсовой основе

Размеры усиленного профиля для гипсокартона:

маркировка изделия	толщина изделия	Задний профиль, мм.	высота ребра, мм.	количество рядов тиснения на спинке	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
УА 75-40-2		75		2 шт.
УА-100-40-2		100
УА-125-40-2		125
УА-150-40-2		150

Для защиты внешних углов

Маркировка PU. Данный вид ГКЛ предназначен для подрезки углов различных механических действий (удар) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности при помощи шпаклевки. Размеры:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22-0,25	20	алюминий	3
УЕ 25-25	0,4	25	оцинкованная сталь
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса применять профили и комплектующие к ним, чтобы основа каркаса под гипсокартон была прочной и служила долгий срок службы.

Для резки оцинкованного профиля используются ножницы для резки металла. Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым ухудшается антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе – там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) Только с помощью дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материала основы, сложности металлоконструкции. Крепления должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся вдоль профиля через каждые 40-60 см. минимальное расстояние берется в том случае, если планируется большая нагрузка на оштукатуренную поверхность. Кроме того, для усиления каркаса создаются усиления стоечных профилей, проходящих в условиях строительной площадки утяжеление.

Размеры профиля под гипсокартон: Страница не найдена — stroitel list
