Размеры винтовых свай для фундамента
Для выбора винтовых свай при застройке объекта нужно учитывать многие показатели. Назначение постройки, климатические условия региона, тип грунта, несущую способность элементов, максимальную нагрузку сооружения с возможным размещением в нем объектов и субъектов. Сделав полный анализ размеров винтовых свай для фундамента и их размещения в грунте, можно подбирать материал. Длинны элемента, диаметр основания – важные параметры при выборе винтовых свай.
Диаметр изделия и нагрузка
Играют большую роль в выборе материала для возведения планируемого сооружения. От размера винтовой сваи для фундамента и величины оголовка зависит прочность материала, а соответственно надежность и долговечность фундамента в целом. Размеры оголовка пропорциональны диаметру трубы. Примеры соотношения:
- 150*150*3 мм – 76 мм;
- 150*150*4 мм – 89 мм;
- 200*200*5 мм – 108 мм.
Винтовые сваи диаметром 57 мм
Такие элементы выдерживают максимальный вес до 800 кг.
Винтовые сваи данного размера можно применять на увлажненном и подвижном грунте. Они подойдут для возведения заборов из металлической и пластиковой сетки. Иногда их используют в качестве фундамента при строительстве беседок и гаражей, имеющих легкую облицовку.
Позвоните нам: +7 (495) 128-64-06 или Закажите звонок
Винтовые сваи диаметром 89 мм
Несущая способность изделий составляет 1,4 тонны. Их используют при возведении загородных домов небольшой этажности, гаражей, беседок, бань, монументальных заборов. Хорошо переносят зоны водоемов и подземных источников. Имеют отличное сцепление с грунтом. Выдерживают большие нагрузки. Фундамент на винтовых сваях данного размера не подвержен вспучиванию. Винтовые сваи данного диаметра подойдут для реставрации самых разнообразных построек. Станут надежной опорой при возведении пирсов и причалов.
Винтовые сваи диаметром 108 мм
Несущая способность изделий, имеющих такие размеры, составляет 3,5 тонны. Подойдут для возведения щитовых конструкций, бревенчатых домов, бань и строений из бруса.
Используются для застройки складских помещений, технических объектов и платформ. Монтаж винтовых свай и всего фундамента осуществляется при помощи спецтехники. Вручную провести правильный монтаж не представляется возможным.
Винтовые сваи диаметром 133 мм
Несущая способность изделий достигает 6 тонн. Они подойдут для реализации самых разнообразных проектов на любом грунте. Винтовой фундамент хорошо выдержит конструкции из бетонных блоков, кирпича, а также монолитные сооружения. Сваи данного размера обладают максимальной прочностью и устойчивостью. Имеют большой срок службы. Монтаж фундамента можно проводить при любой погоде при наличии спецтехники.
Длина винтовых свай, связь размеров и нагрузки
При диаметре изделия от 57 мм до 133 мм длина свай может быть от 1500 мм до 6000 мм. От диаметра сваи зависит несущая способность элемента. При расчете нагрузки следует принимать во внимание не только размер и вес возводимого объекта, непосредственное влияние оказывает почва, в которую ввинчиваются элементы.

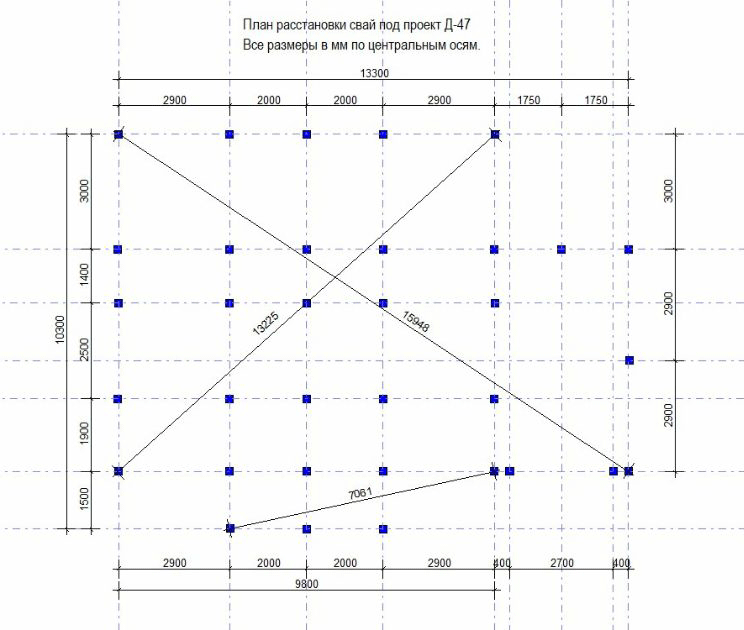

Важно правильно провести расчет несущей способности каждой винтовой сваи на конкретном участке, а также количество их размещения для застройки фундамента. Тогда постройка прослужит много десятков лет и застанет не одно поколение.
Важно знать
При возведении дома, имеющего более двух этажей важно провести точный расчет: выяснить максимальную нагрузку дома с наполнением, возможное количество свай в фундаменте, их размеры, общую несущую способность конструкции и тип грунта в конкретном регионе. Если расчеты выходят за пределы максимальных значений, следует использовать другой фундамент или изменить проект застройки.
«Литейно-трубный завод» предлагает огромный ассортимент винтовых свай разных размеров для возведения домов, технических объектов, гаражей, бань, заборов и других сооружений на винтовом фундаменте. Специалисты компании помогут провести расчет количества используемого материала, нагрузку на фундамент, подберут наиболее подходящие винтовые сваи под строительство объекта.
Осуществят возведение фундамента на винтовых сваях под ключ. Доставка материала осуществляется во все регионы РФ. Более подробную информацию можно получить в отделе продаж.
Позвоните нам: +7 (495) 128-64-06 или Закажите звонок
Винтовые сваи: размеры: длина и диаметр
Свайный фундаментНизкая несущая способность или водонасыщенность грунта являются одной из самых главных проблем, возникающих при строительстве любого здания. Слабые почвы не могут выдержать массы постройки, в результате чего оно начинает неизбежно проседать. Если проседание происходит неравномерно, это неизбежно приводит к деформации и последующему разрушению здания. То же самое может произойти и при выдавливании фундамента силами сезонного пучения. Избежать подобных неприятностей позволяет свайный фундамент, разработанный для возведения построек на просадочных грунтах.
Содержание
- Свайные технологии
- Размеры опор
- 57-мм
- 89-мм
- 108-мм
- 133-мм
Свайные технологии
В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления.
Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых центров. Главными «показаниями» к применению данной технологии служат:
- Недостаточная прочность почвы – болотистые и насыпные грунты.
- Высокий уровень подпочвенных вод, что чревато сезонным пучением грунта.
- Необходимость минимизировать сметные расходы путём сокращения объёмов земельных работ.
По методу своего заглубления свайные стойки могут быть:
- Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору. Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.
- Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.
- Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.
Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.

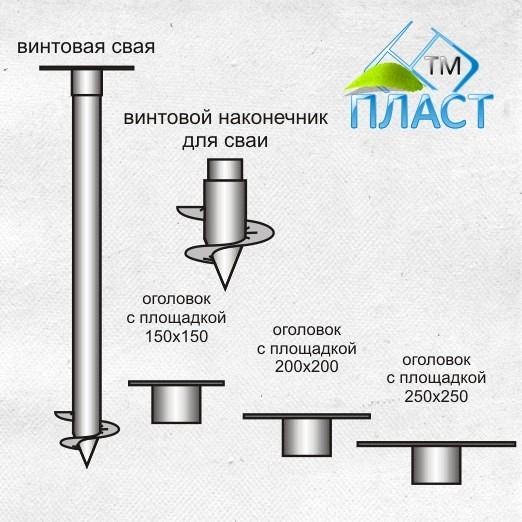

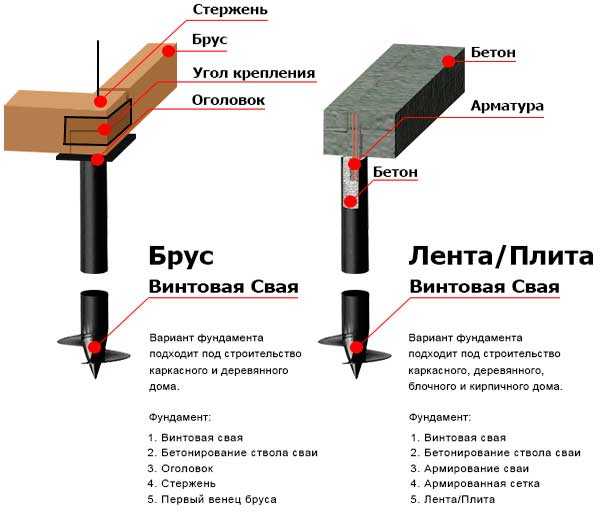

Конструкция винтовой опорыПри этом для вращения опор вполне хватит мускульной силы 2 человек и прочного рычага, сделанного из трубы или толстой арматуры: свая заходит в землю, как штопор, врезаясь в грунт спиралевидным наконечником.
Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.
Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).
Размеры опор
Изготовление винтовых свай в заводских условиях регламентируется положениями ГОСТа, созданными на основании многочисленных лабораторных испытаний, расчётов и практических наблюдений. Прежде всего, нормативами определяются марки стали, допустимые для производства опор, их длина и диаметр. От этих параметров полностью зависят долговечность их эксплуатации и несущая способность.
Стандартными размерами винтовых свай, согласно ГОСТ, являются:
Диаметр
- 57 мм;
- 76 мм;
- 89 мм;
- 108 мм;
- 133 мм;
- 159 мм.
По длине они могут быть от 1,6 до 12 м.
Технические характеристикиКлючевым параметром для определения несущих способностей служат размеры винтовых свай, прежде всего, их диаметр. Длина же опоры может регулироваться путём обрезки непосредственно на строительном участке. Таким образом, диаметр сечения является основным параметром сваи, от которого отталкиваются при проектировании несущего фундамента для будущего здания.
Зная несущую способность винтовых свай, архитектор-проектировщик сможет вычислить минимально допустимое сечение опоры и расстояние между ними.
Типы свайных опорПри расчёте несущих способностей того или иного вида сваи следует принимать во внимание также характеристики грунта. Чем слабее показатель прочности слагающей его породы, тем меньше допустимая нагрузка на сваю.
57-мм
Принимаемая за среднюю величину несущая способность винтовых свай такого типа составляет 0,8 т. Подобные опоры широко используются для возведения деревянных, каркасных и прочих облегчённых малоэтажных строений на просадочных и пучинистых грунтах.
Также 57-мм сваи могут применяться при необходимости возвести постройку на участке, имеющем значительный уклон. Как правило, заглубление стоек подобного диаметра производится вручную при помощи рычага-сваекрута.
89-мм
Винтовые сваи подобного диаметра могут выдерживать, при условии установки на прочном грунте, до полутора тонн внешних нагрузок.
108-мм
Несущие способности 108-мм винтовых свай достигают 3 – 3,5 т. Благодаря этому они могут воспринимать гораздо большие нагрузки: на подобном фундаменте можно строить одноэтажные кирпичные или железобетонные строения, ангары с металлическими каркасами, складские помещения и т.д. Монтировать такие фундаментные конструкции без использования специализированной техники весьма затруднительно, особенно, если глубина опускания составляет 5-10 метров.
Винтовые стойки различного диаметра133-мм
Данный тип свай обладает самой высокой несущей способностью, превышающей 6 т на одну опору. Они могут использоваться для возведения массивных особняков, коттеджей и загородных домов из кирпича, камня или монолитного железобетона.
Винтовые сваи | Анкеры ABC
Наш стандартный ассортимент винтовых свай имеет диаметры от 60 мм до 89 мм, исключая спирали, и толщину стенки от 6,35 мм до 9,5 мм. Пределы крутящего момента варьируются от 4 кНм до 22,5 кНм. В большинстве случаев, при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. Дополнительные шаги могут быть предприняты для защиты в соленой воде и торфяниках.
Если у вас есть какие-либо вопросы, касающиеся технических характеристик наших винтовых свай, или вы хотите обсудить индивидуальные варианты, свяжитесь с нами.
Спецификации свай
Коррозия
Преимущества винтовых свай
Растяжение и сжатие
Винтовые сваи могут воспринимать наши опубликованные проектные нагрузки как на растяжение, так и на сжатие.
Стойкость к пучине
Максимальный диаметр стволов свай в нашем ассортименте составляет 89 мм, что обеспечивает превосходную устойчивость к воздействию расширяющегося пучения грунта.
Любой угол
Винтовые сваи можно забивать под любым углом в соответствии с вашими проектами.
Зоны защиты деревьев/корней
Винтовые сваи неоднократно указывались в качестве предпочтительного фундамента для строительства в зонах защиты деревьев.
Расчетный срок службы 100 лет
Все винтовые сваи ABC Anchors оцинкованы или оснащены катодной защитой, и на них распространяется наша 100-летняя гарантия расчетного срока службы.
Низкий уровень шума/вибрации
В процессе установки используется моментный двигатель для плавного забивания свай в землю, и для этого не требуется ударов молотком или вибрации.
Мгновенное подключение/строительство
Сваи могут принимать полную нагрузку сразу после установки. Мы поставляем широкий ассортимент концевых муфт, подходящих для растягивающих, сжимающих и комбинированных нагрузок.
Нет Muckaway
Винтовые сваи не требуют земляных работ до или во время установки и, следовательно, не требуют утилизации отходов.
Объемы винтовых свай и оборудование для установки
| Серия винтовых свай | 60R | 76Р | 89R | |
|---|---|---|---|---|
| Тормозная головка Модель | 400Х | 500X | 1600X 700H | 2500X |
| Максимальный крутящий момент | 4кНм | 5кНм | 16 кНм 7 кНм | 22,5 кН·м |
| Тип машины | Ручной | Экскаватор | Экскаватор Ручной | Экскаватор |
| Предельная грузоподъемность сваи (без коэффициента) крутящий момент | 120 кН | 150 кН | 450 кН 196 кН | 562кН |
| Безопасная рабочая нагрузка (2,5 ФОС) | 48 кН | 60 кН | 180 кН 78 кН | 225 кН |
| Спецификация (PDF) | ||||
Нефакторизованная нагрузка — Максимальная нагрузка, которую примет свая до того, как прогиб превысит стандартные пределы.
FOS — Коэффициент запаса прочности — отношение между нефакторизованной нагрузкой и рабочей нагрузкой
Безопасная рабочая нагрузка -Фактическая нагрузка, которую воспринимает свая, когда здание стоит на месте
Все машины имеют показания крутящего момента, что позволяет мгновенно рассчитать нагрузку сваи.
Технические характеристики винтовых свай
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ОПРЕДЕЛЕНИЕ | 60Р | 76Р | 89R |
|---|---|---|---|---|
| Диаметр вала | Диаметр ствола винтовой сваи без учета спиралей | 60 мм | 76 мм | 89 мм |
| Толщина стенки | Толщина стенки трубы винтовой сваи | 6,35 мм | 9,5 мм | 9,5 мм |
| Ограничение крутящего момента | Способность сваи передавать крутящий момент всегда является ограничивающим фактором. Таким образом, это предельный крутящий момент при установке сваи. | 4кНм | 16кНм | 22,5 кН·м |
| Эмпирический коэффициент крутящего момента KtKt м -1 | «Эмпирический коэффициент крутящего момента», выраженный в метрических единицах, когда крутящий момент измеряется в кНм, а сила — в кН. Его значение уменьшается по мере увеличения диаметра сваи и толщины винтовой пластины. Это происходит из-за сочетания поверхностного трения и энергии, необходимой для смещения почвы. | 30 м -1 | 28 м -1 | 25 м -1 |
| Спецификация трубки | БСЕН 10297 E355 ХФС | БСЕН 10297 E355 ХФС | БСЕН 10297 E355 ХФС | |
| Спецификация спирали | БСЭН 10025 С275 | БСЭН 10025 С275 | БСЭН 10025 С275 | |
| Спецификация крепежа | Метрическая резьба M16 GR8. 8 | Метрическая резьба M20 GR8.8 | Метрическая резьба M22 GR8.8 |
Срок службы/коррозия сваи
В большинстве случаев при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. При удельном сопротивлении грунта менее 10 Ом необходимо принять дополнительные меры. Это означает соленую воду, влажный торф и места, где почвы подвержены насыщению. Для получения дополнительной информации и литературы, пожалуйста, свяжитесь с нами.
Расчетный срок службы основан на допущении, что потеря толщины на 40 % допустима без неблагоприятного воздействия на целостность конструкции. Участки свай, подверженные воздействию атмосферы, покрываются толстослойной системой покрытия с высоким содержанием цинка или оцинковываются. Для конструкции анода предусмотрен коэффициент безопасности x2, учитывающий изменения в условиях коррозии и удельном сопротивлении грунта.
| Удельное сопротивление грунта (Ом-м) | Скорость коррозии на основе данных Uhlig мм/год | Расчетный срок службы с защитой от коррозии (лет) | Методы защиты от коррозии, необходимые для верхней 2-метровой секции сваи. (минимальная толщина стенки 9,35 мм) | Расчетный срок службы с дополнительной защитой от коррозии* (лет) |
|---|---|---|---|---|
| Менее 5 | 0,1-0,2 | 18-37 | Цинковое покрытие 4 браслета из гальванического цинка по 20 кг | 100 |
| 5-10 | 0,033 | 80+ | Цинковое покрытие 4 браслета из гальванического цинка по 20 кг | 100+ |
| 10-50 | 0,025 | 100 | Цинковое покрытие | 100+ |
| 50-100 | 0,018 | 100+ | н/д | 100+ |
| Больше 100 | 0,014 | 100+ | н/д | 100+ |
Вы готовы начать свой проект?
Винтовые сваи – разводка и установка
Что такое винтовая свая?
Подобно гигантскому винту, сваи вбиваются в землю с помощью специального оборудования и закрепляются на месте благодаря винтовой пластине, расположенной в нижней части ствола.
Таким образом, сваи могут надежно поддерживать такие конструкции, как дома, патио, садовые навесы, заборы и многое другое. Сваи могут использоваться для поддержки новых или существующих конструкций.
В отличие от бетонных фундаментов, винтовые сваи устанавливаются ниже линии промерзания грунта и невосприимчивы к движениям грунта. Поэтому они обеспечивают непревзойденную устойчивость даже на почве плохого качества и на склонах.
Чем винтовые сваи Pro Post Foundations отличаются от других?
Изготовленные из оцинкованной стали винтовые сваи Pro Post Foundations устанавливаются ниже уровня промерзания нашей командой опытных монтажников, которые являются сердцем и самой сутью Pro Post Foundations. Наши винтовые сваи соответствуют Национальным строительным нормам Канады 2015 года. Pro Post Foundations — это больше, чем качественный продукт : это спиральная свая, одна из лучших в своей категории, в сочетании с непревзойденным обслуживанием клиентов и установкой благодаря инновационному и многофункциональному оборудованию, которое окажет минимальное влияние на газон и ландшафт.
Выбирая Pro Post Foundations, вы выбираете лучшее из каждого, что является частью установки винтовых свай со 100% гарантией удовлетворения.
- Головка сваи
Фиксированная или регулируемая головка сваи позволяет регулировать уровень поддерживаемой конструкции. - Центральная шахта
Центральная шахта бывает разных размеров и длины, чтобы соответствовать размеру конструкции, будь то новое строительство или реконструкция. Диаметр и длина вала будут варьироваться в зависимости от требований к несущей способности и типа почвы. В нижней части шахты находится пластина с круглой спиралью, которая удерживает сваю на месте. - Спиральная пластина
Спиральная пластина закрепляет сваю под линией промерзания грунта и предотвращает ее вырывание из земли. Размер плиты зависит от типа конструкции, несущей способности грунта и веса конструкции.
КАКИЕ РАЗМЕРЫ ВИНТОВЫХ СВОИХ ДОСТУПНЫ?
Размер винтовой сваи зависит от типа проекта, который вы планируете:
- Винтовые сваи 1 ⁷∕₈ дюйма 8 дюймов 10 дюймов
- 2 Винтовые сваи ³∕₈ дюйма 8 дюймов 10 дюймов 12 дюймов 14 дюймов
- 2 винтовые сваи ⁷∕₈ дюйма 10 дюймов 12 дюймов 14 дюймов
- 3 Винтовые сваи ¹∕₂ дюйма 10 дюймов 12 дюймов 14 дюймов
Больше технической информации здесь
Каковы преимущества использования винтовых свай?
Винтовые сваи — это безопасная, долговечная, экономичная и экологически чистая альтернатива бетонным сваям (Sonotube®).
Использование винтовых свай также позволит вам избежать всех проблем, связанных с традиционным бетонным фундаментом.
- Наши инженерные продукты прошли испытания в соответствии со строгими стандартами ASTM и, таким образом, обладают известными характеристиками во всех типах почв.
- Точное выравнивание нашими специалистами.
- Время ожидания не требуется ! Вы можете начать строить свою структуру в тот же день!
- Наши винтовые сваи можно устанавливать даже в дождливую погоду .
- Наши винтовые сваи могут быть установлены под существующими конструкциями .
- Полная гарантия на отсутствие производственных и монтажных дефектов.
- Наши винтовые сваи можно переместить в другое место и повторно используемые, что делает их экологически чистым вариантом .
- Комплексные инженерные услуги, предлагаемые нашим клиентам, позволяющие точно установить винтовые сваи в соответствии с вашими планами .
Чем винтовые сваи Pro Post Foundations отличаются от конкурентов?
Основы Pro Post Foundation — это больше, чем просто продукт!- Наши опытные установщики — это сердце и душа Pro Post Foundations. Благодаря им наша продукция устанавливается безупречно.
- Наше инновационное оборудование не наносит ущерба вашему имуществу.
- Изготовлен из оцинкованной стали и сертифицирован Канадским центром строительных материалов в соответствии с Национальным строительным кодексом (лицензия № 13608-R).
- Наша продукция производится на современном заводе командой сварщиков, сертифицированных Канадским бюро сварки.
Лучшая команда!
Наши сертификаты
ВИНТОВЫЕ СВАИ, СООТВЕТСТВУЮЩИЕ САМЫМ ВЫСОКИМ ОТРАСЛЕВЫМ СТАНДАРТАМ.
ПЕРИОД.Когда дело доходит до установки винтовых свай, требуйте только самое лучшее, то есть сертифицированные винтовые сваи. Сделанные в Канаде винтовые сваи Pro Post Foundations соответствуют Национальному строительному кодексу Канады 2015 года и всем необходимым стандартам Канадского центра строительных материалов (лицензия № 13608-R).
У нас также существует строгий внутренний процесс контроля качества, а наше производственное предприятие сертифицировано CWB (Канадское бюро сварки), что гарантирует качество нашей готовой продукции.
Сертифицированная продукция
- Сделано в Канаде, винтовые сваи Pro Post Foundations соответствуют Национальному строительному кодексу Канады 2015 и всем необходимым стандартам Канадского центра строительных материалов по лицензии 13608-R.
- Современный завод.
- Оцинкованные винтовые сваи и принадлежности
- Наши сваи протестированы и проходят строгий контроль качества.
Квалифицированные монтажники
- Винтовые сваи Pro Post Foundations всегда устанавливаются обученными и сертифицированными монтажниками компании.
- Сварочная бригада сертифицирована Канадским бюро сварки , стандарт W59.
- Их техническое ноу-хау и профессиональное отношение обеспечат вам удовлетворение установленным продуктом.
- Монтажники с опытом работы более 10 лет.
- Тысячи успешных проектов и установленных свай!
100% специализированное оборудование
- Установка выполняется на 100% специализированном мини-тракторе Kubota. Минитрактор
- оснащен газонными шинами, а не гусеничными системами, чтобы избежать повреждения свойств.
- Оснащенный небольшим экскаватором сзади, трактор может при необходимости устранять препятствия.
- Прочный и универсальный трактор может работать в закрытых помещениях и на склонах.
Сертифицированный продукт, преданная команда и чистая, качественная, гарантированная работа. Спросите профессионала, спросите Pro Post Foundations.
Посмотреть нашу лицензию CCMCПолная гарантия
На наши сваи распространяется полная гарантия от производственных и монтажных дефектов, чтобы обеспечить ваше спокойствие.
