Расчет забежных ступеней | Все о ремонте и строительстве

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней  линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения. Продолжая эти линии до пересечения с горизонтальной

DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

рис. 9. Два графических способа расчета размеров забежных ступеней

Другой способ (рис. 9, вверху справа) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия разделяла среднюю ступеньку 1 вдоль на две равные части. Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии , проводят к этому отрезку наклонную

АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы.

Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 внизу). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию

АС пополам или когда две ступени примыкают к этой линии с двух сторон. По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками
1, 2, 3
и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°. Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой. То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.



оптимальная глубина, высота и ширина


При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

  • межэтажных;
  • подвальных;
  • чердачных.
  • эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

  • прямые;
  • поворотные;
  • винтовые;
  • забежные.

Согласно СП “Дома жилые одноквартирные”, уклон, ширина и высота ступеней лестниц в частных домах должны “обеспечивать удобство и безопасность передвижения”, “ширина и уклон лестниц не регламентируются”.

Как видите, прямого указания на размеры ступеней нет. То есть по факту эти параметры жестко не нормируются. Однако есть общепринятые правила, основанные на опыте: стандартная высота ступени лестницы должна быть в пределах 15–25 см, а глубина – 25-30 см.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Требования к размерам ступеней эвакуационных лестниц

Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.

В эвакуационных маршах не допускается установка:

  • винтовых и забежных вариантов;
  • разных размеров ступеней лестницы;
  • криволинейных конструкций;
  • деревянных элементов.

Требования к эвакуационным лестницам прописаны в СП “Системы противопожарной защиты. Эвакуационные пути и выходы”:

  • глубина ступеней прямой лестницы – не менее 25 см;
  • глубина ступеней винтовой лестницы – не менее 18 см в середине;
  • высота подступенка – не более 22 см;
  • допустимый уклон – не более 45°;
  • количество ступеней в одном марше – от 3 до 18 шт.

Мы рекомендуем во всех частных домах при сооружении главных лестниц обязательно руководствоваться вышеуказанными требованиями к размерам и количеству ступеней

.

С точки зрения действующих нормативов в индивидуальных жилых домах такие ограничения избыточны. Но по факту именно они гарантируют вам удобство и безопасность использования лестницы.

Эргономичный размер ступеней лестницы

Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:

  • шаг ступеней и уклон марша;
  • глубину проступи;
  • высоту подступенка;
  • угол наклона.

Шаг ступеней и уклон лестницы

Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.

Универсальная формула удобства: ЛШ = ГС + 2ВП = 60-64 см.

Уклон лестницы рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.

Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.

Глубина проступи

Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.


Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.

Высота подступенка

Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.

Для всей лестницы высота подступенка должна быть одинаковой.

Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.

Ширина пролета

Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.

Комфортная ширина лестниц – эти значения немного больше минимальных

В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.

Конструкция типа “Гусиный шаг”

Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.

Онлайн-калькулятор для расчета

Онлайн-калькулятор расчета лестниц облегчает расчет размеров маршей. Он позволяет сделать быстрый и правильный подбор необходимых параметров. Для этого необходимо подставить свои значения в формулу и получить ответ.
Проверить правильность данных можно, используя приведенную выше формулу.

Параметры винтовых лестниц

Винтовые межэтажные варианты за счет своей компактности популярны в коттеджах с небольшой площадью. Они экономят пространство. Но устанавливая такие модели, учитывают возраст проживающих в доме. Детям и пожилым людям сложно передвигаться на таких маршах.

Для спиральных моделей не учитывается угол наклона. Но и такие варианты имеют свои стандарты, которые должны быть соблюдены. В винтовой конструкции ширина наружной части проступи больше внутренней. Допускаемый минимум внутренней части – 10 см. Максимальная величина наружной – 39 см. Минимально допустимая ширина винтовой лестницы – 80 см.

Оптимальные размеры ступени винтовых конструкций

В таких конструкциях редко устанавливают подступенок, но высота шага должна быть равной на всей длине, удобной и обеспечивающей безопасность.

Требования к забежным ступеням

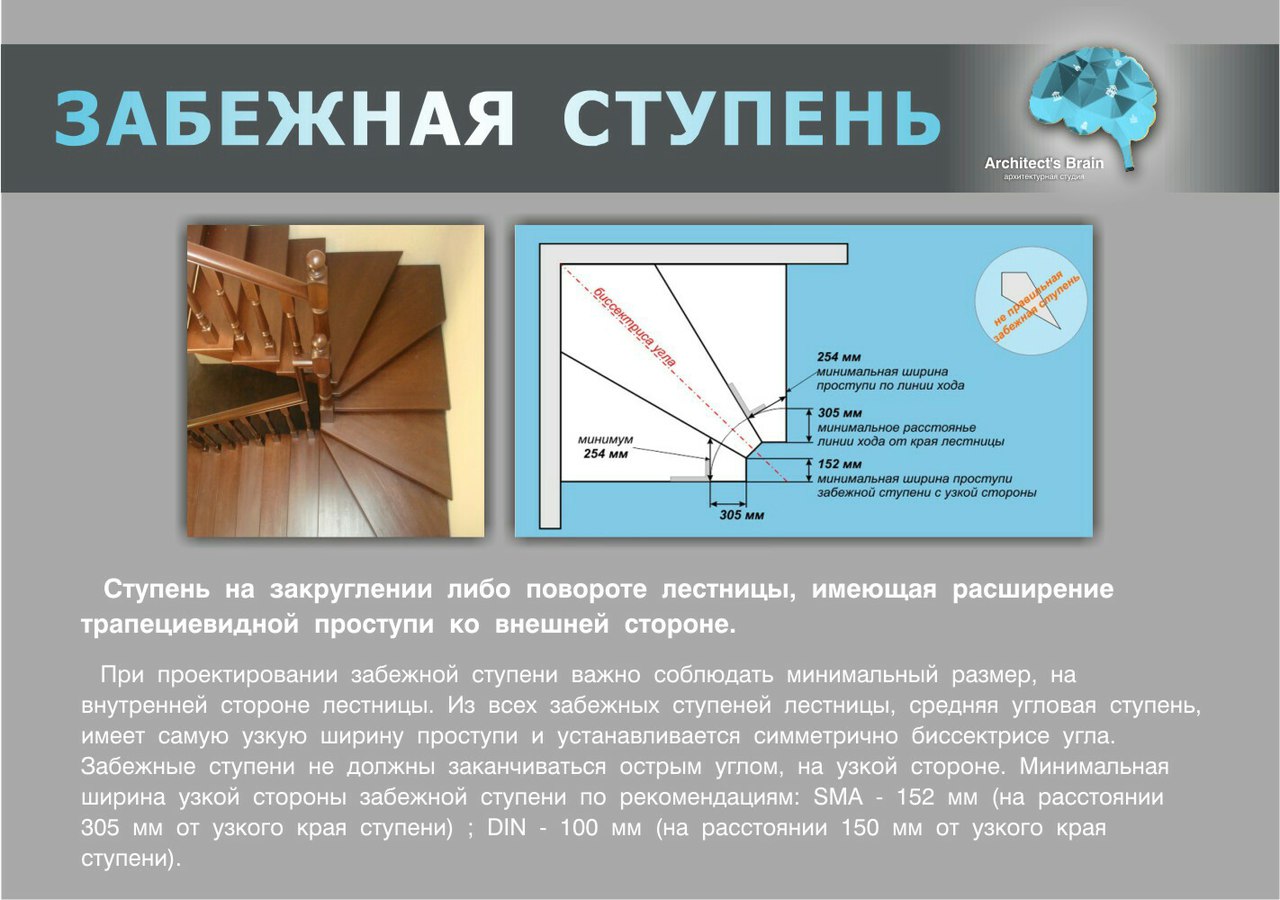

Ступени забежной лестницы имеют форму трапеции или усеченного треугольника. Глубина проступи имеет переменную величину. У основания она минимальная, в наружной части – большая. При неодинаковых параметрах глубины проступи высота подступенка остается одинаковой.

Пример размеров забежной лестницы

Для ширины каждого фрагмента нормы СНиП определяют минимальный размер: у основания – 10 см, наружный – не более 40 см.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

  • глубина ступени – 25-40 см;
  • высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Забежные ступени для деревянных лестниц: особенности, размеры и расчет

Традиционные маршевые лестницы имеют всем привычные прямоугольные ступени. Но существуют конструкции, в которых вместо лестничной площадки устраивается плавный поворот, который состоит из нескольких клинообразных, или трапециевидных проступей. Такие лестницы называют поворотными, а ступени – забежными. Одним из вариантов поворотных лестниц является винтовая лестничная конструкция, состоящая только из клинообразных проступей. Забежные ступени для деревянных лестниц, либо любых других, рассчитывают по специальным методам и формулам, опираясь на соответствующие нормативы

Особенности забежных лестниц и ступеней

Есть две основных причины, которые оправдывают установку поворотных или винтовых лестниц.

  1. Пространственная необходимость. Такие лестницы, по сравнению с традиционными маршевыми конструкциями, существенно экономят площадь помещения.
  2. Дизайнерское решение. Не всегда является оправданным, так как рассматриваемые лестницы являются более травмоопасными и менее удобными, чем их прямомаршевые аналоги. Главные цели подобного решения – оригинальность конструкции и соответствие выбранному стилю.

Конструкция лестницы с забежными ступенями бывает Г- или П-образной, винтовой или изогнутой; одно-, двух-, либо трехмаршевой. Она может иметь поворотные проступи только на закруглениях или состоять полностью из них. Причем, по форме и размерам проступи могут отличаться друг от друга или быть совершенно одинаковыми (в винтовых конструкциях).

Недобросовестные производители зачастую выпускают фальшивые забежные ступени, имеющие треугольную форму. Таким образом, они облегчают процесс производства и, соответственно, сокращают свои затраты. Но подобные проступи ограничивают движение, не позволяя ходить по внутреннему радиусу, - там просто нет места для того, чтобы поставить ногу. Фальшивые ступени поворотной лестницы делают ее не только неудобной, но и более опасной.

Размеры поворотных ступеней и их расчет

В продаже имеются готовые конструкции поворотных и винтовых лестниц. Но если последние можно без труда купить и смонтировать, то поворотные, как правило, приходится подгонять "по месту". Поэтому забежные ступени для деревянных лестниц, металлических или любых других, лучше рассчитывать индивидуально для каждого конкретного случая, исходя из возможной площади размещения, особенностей лестничной конструкции и сделанных замеров.

По требованиям соответствующих нормативов узкую внутреннюю часть ступеней не допускается делать уже 100 мм. По всей поворотной части ширина проступей по средней линии должна быть одинаковой, наиболее приемлемым является размер 250 мм. Но самая широкая их часть не может превышать 400 мм, иначе будет сбиваться шаг и ходить по лестнице станет неудобно. Также необходимо обращать внимание и на высоту ступеней: по слишком высоким будет трудно подниматься, а чересчур низкие сделают шаг мелким и частым, что может привести к травмоопасным ситуациям. Оптимальной высотой считается 150 мм, но нормативы позволяют делать подступенок размером от 120 до 200 мм.

Для проектирования и расчета забежных ступеней используют расчетный и графические способы, которых достаточно много. Наиболее используемым является пропорциональный метод. Но стоит отметить, что варианты графических расчетов не покажут точных размеров забежных ступеней, поэтому допускается немного изменять их габариты с обеих сторон, но ширина средней части проступи по линии хода, при этом, должна оставаться неизменной.

Добиться внешней гармонии и красивого изгиба, а также большей безопасности и комфорта поворотной лестницы помогут правильно спроектированные забежные проступи. Рекомендуется их расчет доверить специалистам, так как этот процесс является достаточно сложным, зависящим от многих факторов, и, прежде всего, от варианта лестничной конструкции.

Расчет забежных ступеней лестницы

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней.

Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Рис. 9. Два графических способа расчета размеров забежных ступеней

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку. Проводим посредине марша (рис. 9, а) линию a b c называемую средней линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части.

Таким образом получим деления 1, 2, 3, 4 и т.  д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рис. 11 пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения.

Продолжая эти линии до пересечения с горизонтальной DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

Другой способ (рис. 9, б) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия DВ разделяла среднюю ступеньку 1 вдоль на две равные части.

Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии DВ, проводят к этому отрезку наклонную АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д.

За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы. Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 в, г). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию АС пополам или когда две ступени примыкают к этой линии с двух сторон.

По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д.

За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками 1, 2, 3 и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°.

Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

Рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой.

То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.

параметры удобной деревянной лестничной конструкции (фото и видео)

Установка лестниц – это обязательная процедура при возведении здания, в состав которого будут входить несколько этажей. Перед тем как начать подготовительные работы и закупку материала, в первую очередь составляется чертеж лестницы с размерами. От того, насколько правильно будут подобранны размеры лестничного пролета, будет зависеть удобство и комфорт ежедневной эксплуатации.

Каждый владелец жилплощади заботится об удобстве и в первую очередь стремится создать лестницу исходя из собственных предпочтений, что вполне логично. Однако не стоит забывать о существовании архитектурных норм и стандартов, которые учитывают биологические параметры человеческого тела и определяют грани допустимого. Без них создать удобную и безопасную конструкции будет едва ли возможно.

Лестничный марш фото

Нижеприведенная инструкция содержит в себе информацию обо всех наиболее важных строительных нормах, которые необходимо учитывать при создании лестницы. Данная статья будет особенно полезна для тех, кто будет осуществлять монтаж лестницы своими руками — с ее помощью вы сможете подобрать наиболее оптимальные размеры для будущего лестничного пролета.

Размеры для лестницы

Ступени модульной лестницы

Размеры ступеней

Основной элемент любого лестничного марша — это ступени, от размера и количества, которых, напрямую зависит ваше самочувствие после преодоления подъема по нему. Если их будет слишком много — вы истратите большое количество сил для подъема, на крутые ступени будет сложно взбираться, а если они будут слишком глубокими, через них придется перешагивать в два шага.

Параметры ступеней рассчитываются исходя из ширины шага – их конструкция не должна идти в разрез с анатомическими особенностями человеческого организма. В идеале, подъем по лестнице не должен вызывать дискомфорта или усталости. Основными параметрами при их проектировке являются: количество, высота и глубина расположения.

Количество

Количество ступеней лестницы не должно превышать пятнадцати единиц, так как преодоление длинных пролетов будет сопровождаться большим расходом сил и соответственно усталостью после восхождения. Данное количество является максимальным для здорового, нетренированного человека, которое он может преодолеть, не прилагая особых усилий и не испытывая дискомфорта.

Марш поделенный на два пролета

Идеальным считается промежуток между десятью и двенадцатью единицами — если же расстояние подразумевает наличие большего количества, то следует задуматься о необходимости создания лестничной площадки, которая будет играть роль “перевалочного пункта” где поднимающийся человек сможет перевести дух.

Обратите внимание!
Данное количественное ограничение относится только к лестницам маршевого типа и может иметь другое значение, если вы рассчитываете размеры модульной лестницы или винтовых конструкций.

В некоторых случаях лестничные площадки на поворотных участках заменяются забежными ступенями, которые имею нестандартную скошенную структуру. Они не способствуют снятию нагрузки во время подъема и исполняют исключительно декоративную функцию. Стоит отметить, что цена забежной конструкции несколько выше обычных аналогов.

Высота, ширина и глубина

Подступенок и проступь

От высоты ступеней зависит скорость преодоления лестничного пролета – чем она больше, тем быстрее вы доберетесь до верха или спуститесь вниз. Однако подбирая высоту, не стоит руководствовать одной лишь практичность — чрезмерно высокие подступенки превратят подъем и спуск по лестнице в занятия по альпинизму.

Ширина определяет удобство перемещения по лестничному маршу – если проступь будет чрезмерно широкой, то для преодоления ступени придется делать два шага. Если же наоборот – слишком узкой, то подошва ступни будет с трудом умещаться.

Глубина является совокупностью вышеперечисленных параметров и рассчитывается по формуле: 2а+ b = 640 – 600 мм, где “а” – высота подступенка, а “b” – ширина проступи. Чтобы правильно рассчитать глубину расположения ступеней за основу берутся среднестатистические параметры человеческих возможностей – длина шага человека среднего роста составляет около 600 – 640 мм.

Расчет ступеней

В среднем максимально комфортное значение глубины ступеней это 300 — 290 мм, при этом высота подступенка должна равняться 160 – 180 мм.

Обратите внимание!
Рассчитывая размер лестницы также необходимо принимать во внимание нависание ступеней, если таковое имеет место – оно должно быть не более 4 см.
Если выступ будет иметь большее значение, это вызовет дискомфорт и затруднит процесс спуска.

Угол наклона лестницы

Второй параметра, с которым следует определиться, осуществляя размещение лестницы в доме – это угол ее наклона относительно пола. От того под каким углом расположен пролет, будет зависеть уровень крутизны подъема. Наиболее оптимальным считается значение между 30 и 33 градусами – тогда лестничный марш будет полностью соответствовать биометрическим характеристикам человеческого тела, и по ней будет удобно перемещаться.

Более широкий угол подъема допустим, если вы рассчитываете размеры пожарной лестницы – на них он может достигать значения в 45 градусов и выше, но для ежедневной эксплуатации пролет с таким уклоном использовать нежелательно, так как он будет чрезмерно крутым — детям или пожилым людям будет сложно по нему перемещаться.

Размеры удобной лестницы — угол наклона

Подбирая градус наклона для будущего для лестничного марша, необходимо учесть несколько параметров:

  • Размер проема. Если два этажа соединяются посредством горизонтального проема – необходимо учесть местонахождение перекрытия второго этажа, чтобы вам не пришлось нагибаться при подъеме или не удариться головой при спуске. Для комфортного и безопасного перемещения – расстояние между ступенями перекрытием в идеале должно составлять порядка 2м. Минимально допустимое значение – 1,9м;
  • Контингент проживающих людей. Если в доме будут постоянно проживать пожилые люди, дети или люди с ограниченными возможностями – это также необходимо учесть. Лестница не должна быть очень крутой, так как это будет затруднять ее эксплуатацию для вышеперечисленной категории людей;

Ширина лестницы

Размеры лестниц – ширина марша

Под термином “ширина” могут одновременно подразумеваться два параметра – общая ширина лестничного марша и чистовая.

  • Под общей шириной подразумевается ширина марша и все прилегающих к нему элементов – тетивы, ограждений и тд. Чаще всего данный параметр используется при составлении схем и чертежей параллельно с чистовым значением – в данном случае в его рассмотрении нет необходимости;
  • Чистовая ширина представляет собой отдельно взятую ширину ступеней без учета прилегающих элементов – от того, какое значение имеет данный фактор, будет напрямую зависеть удобство и комфортная эксплуатация лестничного марша. Ниже под термином “ширина” – будет подразумеваться именно этот параметр;

В данном случае, чем больше будет ширина лестничного пролета, тем соответственно удобнее будет подниматься и спускаться, однако чаще всего свободное пространство, отведенное под монтаж лестницы, имеет жесткие ограничения, и необходимо ориентироваться на минимально допустимые размеры.

Широкая лестница для дома

Минимальная ширина марша, необходимая для подъема или спуска одного человека, составляет не менее 0,9м – таким образом, она будет полностью соответствовать потребностям человека тела. Если лестница рассчитывается на одновременное перемещение двух человека – минимальное значение ширины должно быть меньше 1,3м. Выбранное значение ширины марша должно сохраняться на всей его протяженности.

Обратите внимание!
В своем большинстве размеры деревянных лестниц имею строго фиксированные параметры, однако в данном случае ширина марша не ограничивается максимальным порогом – чем он будет шире, тем комфортнее будет по нему перемещаться, переносить мебель и т. д.

Лестничная площадка и забежные ступени

Размеры лестничных площадок разного типа

Лестничная площадка применяется в том случае, если присутствует поворот марша либо если линейный марш имеет большое количество ступеней — она играет роль промежуточного элемента, который позволяет органично соединить два лестничных пролета. Также лестничная площадка служит в качестве “перевалочного пункта” и дает возможность поднимающемуся человеку немного передохнуть.

Минимальная ширина лестничной площадки, которая объединяет два параллельно идущих марша в соответствии со строительными нормами, должна составлять не менее 1,3м, то есть около двух шагов, а глубина рассчитывается по формуле: 1 шаг + ширина проступи. На едином линейном марше минимальное значение глубины лестничной площадки определяется по этой же формуле.

Расчет глубины площадки

Обратите внимание! Если вам требуется более глубокая площадка, то увеличенное значение должно быть кратно минимальному и представлять собой целое число.

Забежные ступени

Посредством забежных ступеней компенсируется отсутствие лестничной площадки — чтобы определить их ширину необходимо провести воображаемую линию, которая будет проходить точно посередине марша. Ширина забежных ступеней на середине марша должна соответствовать ширине обычных ступеней.

Итог

Правильно подобранные размеры для лестницы — это гарантия удобной и комфортной эксплуатации. Большая часть технических характеристик лестничного пролета зависит от того, насколько правильно она будет спроектирована. Видео в этой статье содержит наглядные сведения по данной теме.

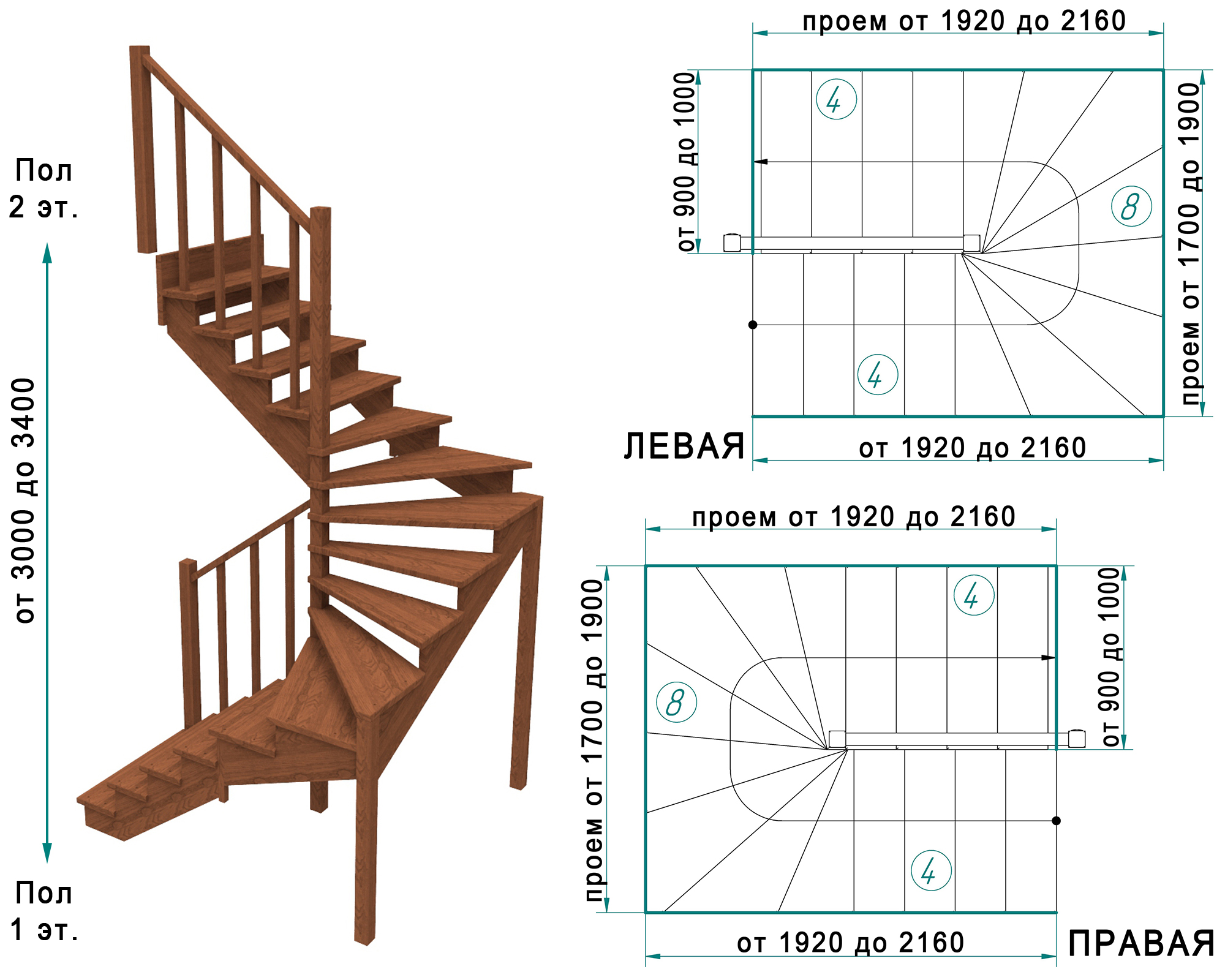

Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

Схема с названиями элементов забежной лестницы Вернуться к оглавлению

Содержание материала

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

  1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
  2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
  3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
  4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

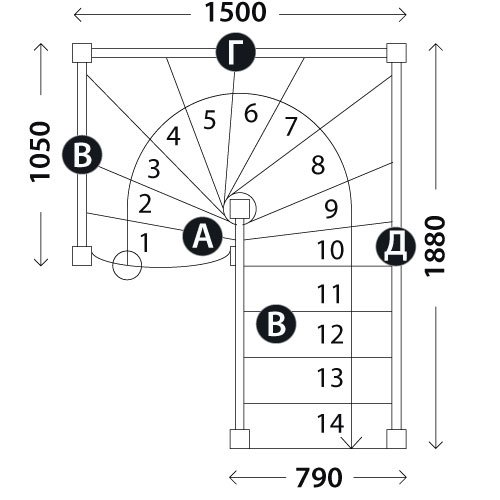

Схема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Вернуться к оглавлению

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

Схема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Вернуться к оглавлению

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

  1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
  2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
  3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

Классический внешний вид забежной лестницыВернуться к оглавлению

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

  1. Определяют местоположение конструкции.
  2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
  3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
  4. Выбирают тип конструкции и стройматериала для нее.
  5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.
Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Вернуться к оглавлению

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

  • Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка;
  • Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
  • Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Вернуться к оглавлению

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

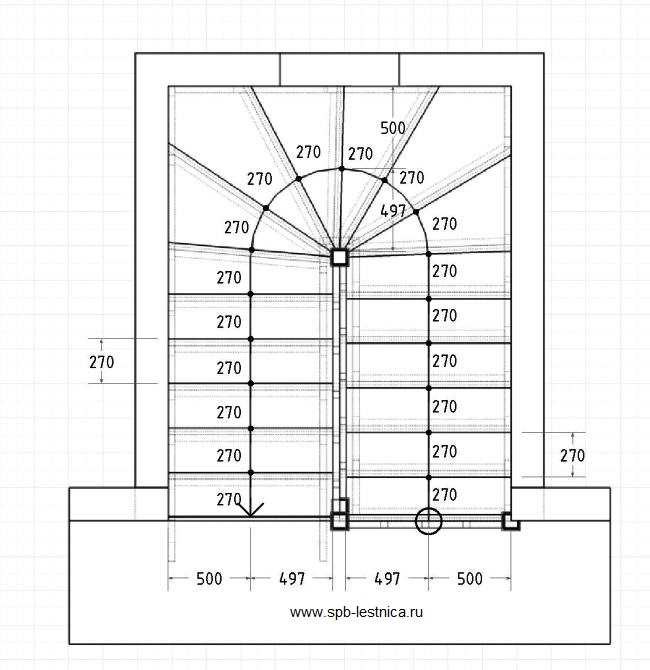

  1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
  2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
  3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

    Элементы забежной лестницы

  4. От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
  5. От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Вернуться к оглавлению

Материал и особенности монтажа

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

  1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
  2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
  3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
  4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

Забежные ступени расчет - Строй журнал artikagroup.ru

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

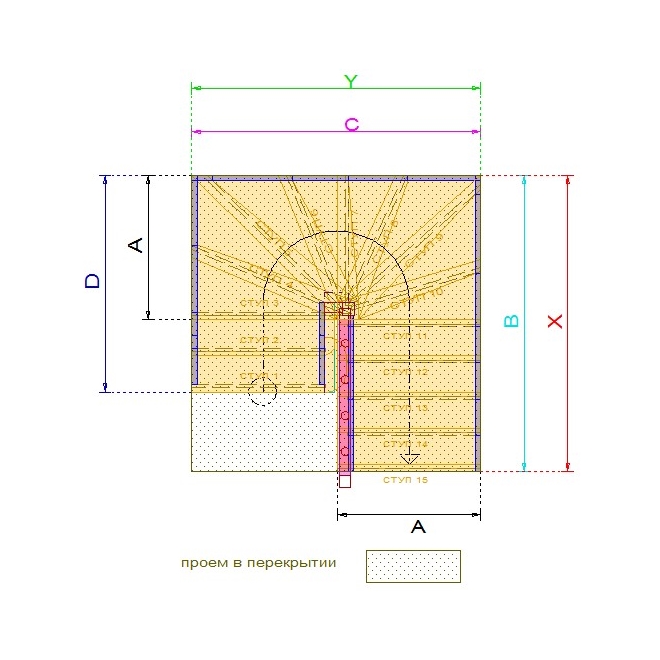

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Лестница с поворотом на 90°, с забежными ступенями

Скачать, сохранить результат

Выберите способ сохранения

Информация

В данный онлайн калькулятор интегрирована система для того чтобы вы могли произвести расчет лестницы на второй этаж с поворотом на 90 градусов и с забежными ступенями не обладая навыками проектировщика и не имея особых знаний в области строительства. Эта программа создана людьми, для людей. Простота и удобство использования, логически понятный интерфейс, помогут вам произвести, казалось бы, сложный расчет всего в пару кликов. Следуя общим инструкциям и правилам, вы получите точный расчет материалов, а так же четкие чертежи, исключающие какие — либо погрешности.

Эта несложная программа способна произвести для вас высокоточный автоматический расчет, будь то деревянные или металлические лестницы. Давайте вместе попробуем разобраться, что же представляет собой, прежде всего сама конструкция лестницы с забежными ступенями. Данный вид лестницы служит не только для удобного перемещения между этажами, но и значительно экономит пространство в сравнении с обычными маршевыми лестницами. За счет отсутствия как таковой меж маршевой площадки, повышается ее эстетический вид, благодаря которому она отлично вписывается в любой современный декор. Ввиду того что междуэтажная площадка выполнена в виде ступеней, вы экономите на материале при возведении данного конструктивного элемента.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

  • Стандартные размеры, длины и ширины;
  • Размеры проема, где будет находиться забежная лестница;
  • Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

  • На узких участках наиболее удобным размером считается 100 мм.
  • В центральной части ступени усредненный размер необходимо сводить к 250 мм.
  • Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

Методы расчета забежных ступеней

Забежными называются ступени, ширина которых возрастает от внутренней стороны к наружной. Естественно, расчет забежных ступеней должен производиться с особой тщательностью на этапе расчета лестницы, так как от этого зависит безопасность и удобность всей лестничной конструкции, будь то винтовая лестница или поворот прямого марша. Чаще всего забежные ступеньки делают, когда необходимо уменьшить габариты лестницы путем исключения межпролетной площадки из ее конструкции. При этом место с нестандартными ступеньками становится не очень удобным, особенно для спуска, потому что чем ближе человек ступает к внутреннему краю, тем меньше остается пространства для постановки ног.

Основные требования

При создании лестницы с забежными ступенями нужно придерживаться нескольких основных правил:

  1. Внешняя часть ступеней не должна быть шире 40 см.
  2. Минимум для внутренней части – 10 см (имеется в виду ее полезный участок, а не самый край).
  3. Середина марша – 20 см, и это значение должно соблюдаться на всем протяжении конструкции.
  4. Радиус кривизны, которым характеризуется поворотная часть, – 30 см минимум.

Важно!Ход забежных ступеней не должен быть извилистым, иначе ходить по ней будет не только неудобно, но еще и опасно.

Расчет забежной лестницы может быть произведен различными методами, смотря на какой угол поворачивается лестница.

Следует отметить, что рассчитать параметры ступенек обычными формулами в данном случае затруднительно, поэтому чаще всего пользуются графическими методами (возможен еще вариант с использованием специализированного ПО, такого, например, как «Компас»). Недостатком графических методов можно считать неидеальность расчетов, то есть вполне возможно, что при монтаже придется немного корректировать размеры отдельных ступеней.

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы). Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Совет!Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Другие методы

При использовании метода развертки и метода подъема линий учитываются горизонтальная и вертикальная кривизна поворотной конструкции. В методе развертки первым делом производится определение границ ступенек, после чего чертеж переносится в вертикальную проекцию. Аналогично манипуляциям, производимым в датском методе, разметка размещается так, чтобы получившиеся отрезки можно было перенести в другую плоскость, проведя перпендикулярные линии.

Метод подъема линий

Здесь также нужны две проекции. Горизонтальную рисуют аналогично предыдущим рассмотренным методам, на ней тоже проводится линия середины марша. Кроме того, отмечаются точки, соответствующие началу и концу забежных ступенек. Линия середины марша разбивается на отрезки величиной в ширину ступеней, обычно это 200 мм.

Вертикальная ось вертикальной проекции, в свою очередь делится на отрезки, равные высоте ступенек. Далее выбирают прямые ступени и, соединив их ребра линиями, получают соответствующие отрезки, с помощью которых находят пересечение с осью горизонтальной проекции. Полученная точка используется в дальнейшем для построения окружностей, которые нужны для определения вертикальной проекции линии подъема тетивы. Для нахождения вершин ступеней пользуются вертикальной осью – проводят перпендикулярную ей линию до пересечения с линией подъема. Проекции полученных точек на горизонтальную ось дадут размеры узких частей забежных ступенек. Эти размеры используются для нахождения всех остальных параметров забежных ступенек.

Уклон лестничного марша

Важной характеристикой лестницы является ее крутизна, иначе говоря, угол наклона. От крутизны зависит не только удобство эксплуатации лестничного оборудования, но и безопасность. Человеческий шаг, его среднее значение, является главным ориентиром. Другими словами, удобство передвижения по лестнице требует соблюдения определенной пропорции между высотой подъема человека при каждом шаге и дальностью, на которую он при этом продвигается вперед. В норме отношение высоты лестничной конструкции к длине ее проекции на горизонтальную ось находится в диапазоне от 1:2 до 1:1,75. При выражении данных пропорций в угловых единицах получается, что уклон лестничной конструкции не должен быть больше 30°.

В случае если планируется перемещать по лестнице объемные предметы или пользоваться ею будут несколько человек одновременно, ширину марша следует увеличить, хотя бы до 1,2 м, а лучше – до 1,4 м. При менее насыщенном использовании ширина может быть уменьшена до одного метра. Практические советы при установке лестницы с забежными ступенями

Расчет забежных ступеней

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения. Продолжая эти линии до пересечения с горизонтальной DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

рис. 9. Два графических способа расчета размеров забежных ступеней

Другой способ (рис. 9, вверху справа) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия разделяла среднюю ступеньку 1 вдоль на две равные части. Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии , проводят к этому отрезку наклонную АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы.

Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 внизу). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию АС пополам или когда две ступени примыкают к этой линии с двух сторон. По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками 1, 2, 3 и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°. Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой. То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.

Как забивать лестницы

Это то, что в соответствии с действующим строительным кодексом предписано для забежных лестниц. Смотрите ниже объяснение измерений. Авторские права 2019 Тим Картер

Как забегать по лестнице - они экономят место

«Забегающие лестницы были очень распространены в домах, построенных в начале 1900-х годов. Жаль, что сегодня они не используются в других домах».

Тим Картер - основатель www.AsktheBuilder.com

Винтовые лестницы позволяют повернуть за угол и изменить направление лестницы.

Самый распространенный поворот составляет 90 градусов. Круглая лестница - это непрерывный пролет забежной лестницы, поскольку ступени создают штопор, иногда поворачивающийся на полные 360 градусов или более.

Соответствуют ли забежные лестницы строительным нормам?

Забивные лестницы разрешены строительным кодексом с 2019 года. Согласно кодексу, минимальная ширина ступени по внутреннему радиусу должна составлять 6 дюймов. В нем также говорится, что глубина ступени на линии лестницы, измеренная на расстоянии 12 дюймов от внутреннего края проступи, должна быть не менее 10 дюймов.

Виндеры в видео НЕ соответствуют требованиям приведенного выше кода - почему?

Я не строитель дома и ступенек, которые вы видите на видео выше. Строитель и его плотники построили ступеньки. Местные строительные инспекторы имеют право устанавливать требования волнового кодекса. Они также могут сделать части кода более строгими.

На момент записи этого видео строитель еще не встречался с местным инспектором. Если ему потребуется восстановить лестницу, вы увидите новые фотографии и новое видео.

Это то, что требует текущий строительный кодекс для забежных лестниц. Смотрите ниже объяснение измерений. Авторские права 2019 Тим Картер

Ссылки по теме

Как построить простую лестницу

Строительная лестница электронная книга

Какой размер лучше всего подходит для забежных лестниц?

Строительные нормы и правила требуют, чтобы лестница была шириной не менее 36 дюймов. Эта ширина отлично подходит для трех намотчиков, которые могут повернуть на 90 градусов.

Это означает, что каждая забежная лестница образует угол 30 градусов.Центр ступени забежной машины всегда будет больше 10 дюймов, если ширина лестницы составляет 36 дюймов. Это достаточно безопасно.

Трудно ли сделать забежную лестницу?

Сделать забежную лестницу легко. Самый простой способ сделать это - сделать две-три платформы.

Обратите внимание на мои рисунки ниже. Прочтите подписи, чтобы получить полное представление о том, как построить забежную лестницу.

Нижняя платформа представляет собой квадрат, обычно 36 дюймов. Вторая платформа может быть нечетным многоугольником, а третья забежная платформа - простым треугольником.Если вы не опытный плотник, лучше всего просто сделать полноразмерный шаблон из картона.

Это то, что согласно действующим строительным нормам - 2019 - для забежных лестниц. Смотрите ниже объяснение измерений. Авторское право 2019 Тим Картер

Это первая ступенька забежной лестницы, построенной до НЕДАВНИХ ТРЕБОВАНИЙ КОДА. Вы строите платформу, на которой будут сидеть два других подъемных механизма. Ступенька над забежными ступенями на одной из ступеней на иллюстрации будет равна 22.На 5 дюймов ВЫШЕ уровня платформы. Я всегда стараюсь строить ступеньки с 7,5-дюймовым подступенком и 10-дюймовым протектором. Такое сочетание глубины ступени и высоты подступенка создает идеальные, удобные и безопасные ступени. Copyright 2019 Тим Картер

Это второй шаг. Вторая платформа имеет необычную форму, и угол оранжевой линии составляет 30 градусов от черной линии платформы под ней. Если вы воссоздадите пунктирную линию шага на этом наборе ступеней на расстоянии 12 дюймов от внутренней части угла 90 градусов, вы обнаружите, что глубина протектора у линии шага составляет чуть более 7 дюймов.Хотя это не код, это не слишком опасно. Если бы это было так, вы бы увидели, что именно этот дизайн был объявлен вне закона десятилетия назад. Эта платформа была бы на 7,5 дюймов выше, чем квадрат под ней, если бы я ее строил. Авторские права 2019 Тим Картер

Третья и последняя забежная площадка - это треугольная платформа, помеченная № 3. Его подступенок также находится под углом 30 градусов к подступенку СПРАВА от №3. Если вам нужна помощь с подъемной лестницей, я могу ПОЗВОНИТЬ ВАМ ПО ТЕЛЕФОНУ. Щелкните здесь , чтобы установить телефонный звонок.Авторские права 2019 Тим Картер


Ссылка на эту статью была размещена в информационном бюллетене Тима от 12 февраля 2019 г.

Сводка

Название статьи

Как забегать по лестнице - они экономят место

Описание

Как забегать по лестнице | Винтовые лестницы - отличный способ сэкономить место и изменить направление. Они безопасны, если вы используете не более трех для поворота на 90 градусов.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Типовые планы забежных лестниц

Для того, чтобы мы могли найти требуемый макет лестницы, у нас есть несколько планов лестниц в Интернете, планы на этой странице - Макеты лестниц с одной забежной головкой.

Эти размеры не фиксированы, они гибкие, мы можем изменить ширину и рост рейсов, но помните, если вам нужно подняться выше, нам понадобится больше места для вашего угла наклона 42 градуса, используйте их как ориентир.Если тебе надо ваша лестница, чтобы пойти в другую сторону, просто сообщите нам, что вам нужно противоположное рука при заказе.

New - Эти лестницы теперь доступны для онлайн-заказа со стандартной шириной, если вам требуется, чтобы лестница была изготовлена ​​за пределами этих параметров, свяжитесь с нашим офисом продаж.

Новые онлайн-каталоги лестниц с размерами.

Найдите макет, наиболее близкий к вашим требованиям, и позвоните нам по телефону 01952 608853, чтобы узнать цену

Квартальные лестничные клетки | Лестницы с двойным забегом | Лестницы с половиной лестничной площадки | Схемы расположения одинарных забежных ступеней | Планы одинарной забивки левой руки | Лестницы половинные | 4 чертежа для намотки протектора

Выбор материалов и стиля - идеи для лестниц или ознакомьтесь с руководством по моделям

Квадрат сосновый

Квадрат из сосны - это спецификация начального уровня с квадратными балясинами из сосны 32 мм и квадратными стойками 90 мм.

Дуб Openplan

Дубовая лестница Openplan с перилами в европейском стиле и двойными поручнями безопасности.

Лестница Прескотта

Это высококачественная дубовая лестница со струной, 140 мм Newel Turning и 56 мм шпиндели.

Когда вы нашли план расположения, который вам нужен, нам нужно знать спецификацию, которую вы хотите лестница быть.

Если у вас уже есть чертежи отправьте нам запрос по факсу 01952 228679.
Примеры спецификаций


Торговый диапазон

Торговый диапазон основан на выборе компоновки лестницы из нашего стандарта чертежи онлайн, мы можем предложить незначительные корректировки высоты подъема на эти лестницы.

Ассортимент - Струны из мягкой древесины с проступями из МДФ без поручней.
Ассортимент товаров - Струны из хвойных пород с проступью из МДФ, поручни, квадратная нить Столбы и шпиндели.

Стандартный ассортимент
В стандартном ассортименте мы можем предложить большую гибкость в выборе размеров лестница, а также высота подъема.

Стандартный ассортимент - Инженерные сосновые струны и ступени без поручней
Стандартный ассортимент - Инженерные сосновые струны и ступени, Поручни из сосны, квадрат Столбы и шпиндели Newel.
Стандартный ассортимент - струны и ступени из сосны, перила из сосны, точеные Столбы и шпиндели Newel.
Стандартный ассортимент - струны и ступени из сосны Parana, поручни из тсуги, точеные Столбы и шпиндели Newel.

Openplan

Beech Openplan - Буковые струны и ступени из нержавеющей стали барные вставки.
Поручни
Поручни в европейском стиле
Поручни Fusion
Поручни Axxys

Дубовая лестница

Для коврового покрытия выберите дубовые струны, ступени из искусственной сосны и подступенки из фанеры, а затем детали поручней из дуба.
All Oak - дубовые струны, дубовые ступени, подступенки из дубовой фанеры и детали перил из дуба.

Чертежи лестниц на нашем веб-сайте - это руководство, которое поможет вам определиться с требуемой компоновкой лестницы. Все наши лестницы изготавливаются по индивидуальному заказу, поэтому сообщите нам размеры, которые у вас есть, и мы сможем дать вам точное предложение.

Профессиональное веб-пространство для пользователей SoftPlan

Коды для забежных лестниц варьируются от региона к региону. На момент написания этой статьи большинство областей приняли IRC 2006 или IRC 2009, но в некоторых областях были свои собственные требования.

WINDER - Протектор с непараллельными краями (как определено в Главе 2 - IRC, IBC)

В этом уроке я буду ссылаться на интерпретацию SMA в отношении забежных лестниц.

Я нашел хороший источник для интерпретации кода IRC для лестниц на веб-сайте ассоциации производителей лестниц. Здесь вы можете скачать pdf-версии их интерпретаций IRC 2000, 2003 и 2006 годов. Если вы когда-либо пробовали читать коды IRC, вы знаете, что это все равно что читать что-то, написанное комитетом Конгресса США.Вы можете получить pdf-версию интерпретации 2006 г. по этой ссылке.

В этом уроке я буду ссылаться на интерпретацию SMA в отношении забежных лестниц. Этот учебник не претендует на интерпретацию кода. Скорее, я буду описывать, как использовать ВАШУ интерпретацию строительных норм для создания забежной лестницы в SoftPlan.

Щелкните, чтобы увеличить изображение

Начнем с обсуждения некоторых настроек лестниц в SoftPlan. Размеры по умолчанию можно изменить, перейдя в Файл -> Параметры чертежа -> Параметры чертежа -> Размеры материала -> Параметры лестницы.Важно отметить, что эти размеры влияют только на новый компонент лестницы, который нарисован с помощью метода Draw -> Stair -> Sketch для создания новой лестницы. Это не влияет на существующие лестницы. Это также не влияет на лестницы, созданные с помощью Draw -> Stair -> Stair и выбора предварительно сконфигурированной лестницы из библиотеки. Предварительно сконфигурированные лестницы отражают настройки, которые были на месте при их первоначальном создании, а не настройки чертежа, в который они вставлены.

Нажмите, чтобы увеличить


Нажмите, чтобы увеличить

Толщину проступи и размеры выступа можно изменить только в параметрах чертежа до создания эскиза на лестнице.После того, как лестница была нарисована, невозможно изменить эти настройки, поэтому убедитесь, что эти настройки верны, прежде чем создавать свою лестницу. Кроме того, глубина проступи измеряется от подступенка к подступенку. Эта глубина будет отличаться от реальной ступени, если у вашей лестницы есть выступ. Для общей глубины протектора необходимо прибавить зазубрины к глубине протектора. Так что, если у вас выступ 1 дюйм и глубина протектора 10 дюймов, фактический протектор будет 11 дюймов.

Однако, согласно интерпретации SMA, код определяет глубину протектора как от (я здесь перефразирую) передней кромки протектора до передней кромки протектора выше.Таким образом, в целях соответствия нормам, выступы не должны учитываться при определении глубины протектора. На иллюстрации справа, хотя фактический протектор составляет 11 дюймов, для соответствия нормам он будет измеряться только как 10 дюймов.

Другие размеры, которые мы должны принять во внимание, следующие (ваш код может отличаться):

  • Минимальная высота потолка (6 футов 8 дюймов)
  • Минимальная ширина в свету (36 дюймов)
  • Максимальный подъем (7 3/4 дюйма)
  • Минимальная глубина на пешеходной дорожке (10 дюймов)
  • Расстояние до пешеходной дорожки (12 дюймов)
  • Минимальная внутренняя ширина (6 дюймов)
  • Минимальная ширина между поручнями
    • 1 Поручень (31 1/2 ")
    • 2 поручня (27 дюймов)


SoftPlan может создавать два разных типа забежных лестниц.Изогнутые и угловые. Оба типа должны соответствовать одним и тем же спецификациям кода. Разница в том, что изогнутые лестницы - это лестницы с закругленными углами, а угловые - с прямыми краями. У любого типа есть множество настроек для изменения их формы.

Нажмите, чтобы увеличить

Давайте сначала посмотрим на угловую лестницу. Чтобы отредактировать угловую часть, щелкните угловую часть, а затем в диалоговом окне редактирования выберите вкладку «Угловая». Здесь вы найдете все настройки, которые вы можете изменить для наклонной части лестницы.Если вы хотите отредактировать всю лестницу, например, изменить общую высоту, вы должны сделать это на вкладке Вся лестница.

Для секции угловой лестницы минимальный и максимальный размер проступи являются информационными. Хотя кажется, что вы можете их редактировать, вы не можете. Но вы можете использовать минимальный размер проступи, чтобы убедиться, что ваша лестница соответствует минимальным требованиям вашего кодекса. Поэтому, если в вашем коде указано, что минимальная внутренняя ширина составляет 6 дюймов, а SoftPlan указывает размер больше, чем минимальный размер протектора, то в этом отношении все в порядке.

Однако обратите внимание, что измерение минимального протектора в SoftPlan берется от подступенка к подступенку. Это может очень незначительно отличаться от измерения выступа протектора до измерения выступа протектора, которого придерживается интерпретация SMA, так что имейте это в виду.

Итак, если вы не можете изменить минимальный размер протектора, как его изменить? Это можно сделать, отредактировав параметры «Радиус лестницы» и «Ширина лестницы». Вы не увидите никаких изменений в отображении минимального протектора до тех пор, пока не сохраните изменения. Затем вы можете снова отредактировать лестницу и увидеть новые расчеты размеров.

Еще одно измерение, которое вам необходимо проверить, - это минимальная глубина на пешеходной линии. SoftPlan не имеет для этого функции, поэтому вам нужно будет нарисовать линию 12 дюймов от края или в соответствии с вашим кодом и проверить размер вручную. Я просто провожу линию вдоль Walkline от носа до носа и проверяю, что лестница соответствует минимальным требованиям.

Изогнутая лестница работает так же, как и угловая лестница, но с небольшими отличиями. На вкладке редактирования будет отображаться "Изогнутый" вместо "Угловой". А радиус изогнутой лестницы обычно больше, чем радиус угловой лестницы.В качестве линии ходьбы я рисую круг, привязывая центр круга к центральной точке лестницы. Затем я редактирую круг и задаю ему радиус, равный радиусу лестницы за вычетом ширины лестницы и расстояния между пешеходными дорожками. Итак, если у меня есть круглая лестница с радиусом 9 футов 0 дюймов и шириной 3-6 дюймов, тогда внутренний радиус лестницы будет 5 футов 6 дюймов. Добавьте к этому расстояние пешеходной дорожки, и вы получите радиус окружности пешеходной дорожки.

Затем проведите линию от носа до носа на лестнице перпендикулярно краю проступи в соответствии с интерпретацией SMA, начиная с того места, где дорожка пересекает край ступени.Если ваши измерения равны или превышают требования кода для минимальной глубины на пешеходной дорожке, ваша лестница в порядке. В противном случае вам нужно будет внести изменения, пока лестница не будет соответствовать вашему кодексу.

Я бы посоветовал вам загрузить документацию SMA и изучить ее. Также прочтите местные нормы и правила и обратитесь в местный строительный департамент. Намного проще убедиться, что ваша лестница соответствует правилам, пока вы находитесь на стадии проектирования, чем пытаться перепроектировать и отремонтировать лестницу после того, как она будет построена.Обычно для этого нужно разорвать лестницу и повторить ее снова. Никто не счастлив, когда это происходит.

Ступени забежных ступеней

Компания «Hardwood Lumber» производит высококачественные деревянные ступени для забежных ступеней по доступным ценам. Вы будете очень довольны качеством наших забежных ступеней. Наши гусеницы намотки фрезерованы на новом современном оборудовании. Мы можем изготовить ступени Winder с возвратом левой или правой руки. Ступени забежных ступеней - это ступени лестницы, которые предназначены для использования для закругления углов, которые не могут быть применены для стандартных ступеней лестницы.Это означает, что все ступени забежных ступеней будут иметь треугольную форму, а не прямоугольную, как у стандартных ступеней лестницы. Ступени Winder предназначены для того, чтобы сделать угловые повороты на лестницах более удобными и естественными. Некоторые предпочли бы приземление под углом к ​​лестнице, но это нарушает целостность лестницы и может показаться неуместным. Вместо того, чтобы использовать приземление при поворотах под углом, ступени Winder Stair Stairs могут выглядеть намного красивее, но не кажутся такими низкорослыми. Забежные ступени обычно покупаются наборами от 2 до 3, так как большее количество ступеней на одном углу может сделать ступеньки слишком маленькими.

Наши забивные ступени доступны в стандартных размерах или могут быть изготовлены на заказ в соответствии с вашими требованиями. Winder Treads также доступны практически из любых других твердых пород дерева. Пользовательские варианты ступеней лестницы с деревянным забежным механизмом включают стандартные или модифицированные ступени лестниц любых нестандартных размеров, которые могут вам понадобиться. Мы предлагаем различные варианты текстуры для всех наших деревянных ступеней намотки, включая ручную очистку, строгание вручную, чистку проволочной щеткой, пропил, червоточины, точеные края и потрепанные. Все наши деревянные детали лестниц, включая ступени забежных ступеней, можно заказать как незавершенные, так и предварительно покрытые нашим лаком для покрытия ступеней, очень прочным двухкомпонентным конверсионным лаком коммерческого класса, специально созданным для участков с интенсивным движением.Мы также можем окрасить ваши проступи Wood Winder стандартным морилкой или нанести индивидуальную морилку по вашему выбору. Мы также предлагаем услугу подбора пятен.

Ступени стандартных забежных ступеней

имеют полную толщину 1 дюйм. Модернизированные ступени лестницы, также известные как восстановленные ступени, предназначены для установки поверх существующих лестниц. Наши модернизированные ступени забежных ступеней имеют выпуклый нос толщиной 1 дюйм с выступом 1-1 / 4 дюйма. корпус толщиной 3/4 дюйма.

Возвраты имеют ширину 1-1 / 4 дюйма и выходят на 1-1 / 2 дюйма за заднюю сторону протектора. Возврат левой или правой рукой определяется тем, что вы стоите внизу лестницы и смотрите вверх, хотя это немного отличается от забежных ступеней из-за их уникального назначения.В перечисленных размерах учитывается только горловина, если возврат не выбран, и горловина, и возврат, если выбран возврат. Например, протектор 36 дюймов с правым возвратом будет иметь размер горловины 34-3 / 4 дюйма.

Все деревянные детали лестниц изготавливаются на заказ. Наши Winder Treads отшлифованы и поддерживаются в идеальном состоянии сверху, в то время как нижняя часть остается в потенциально грубом состоянии, нетронутой, потому что после установки она никогда не будет видна.

Если наши стандартные размеры не соответствуют вашим потребностям, свяжитесь с нами для получения расценок на протектор на заказ.

Большинство ступеней забежных лестниц отправляются в течение трех-пяти недель, за исключением некоторых экзотических пород дерева . (индивидуальные сроки поставки см. В описаниях продуктов)

Анализ персонала для

Декларативная Запрос выписки DS-2013-001

марта 21, 2013

Выпуск: DS-2013-001. В Истец, Кен Рич, требует декларативного заявления о 311 ранде

.

Флорида Билдинг Код, Жилая .

Заявитель в DS- 2013-001 просит разъяснений по следующим вопросам:

Вопрос 1: Поскольку конструкция лестницы, показанная на Диаграмме А, соответствует рекомендациям Разделы Строительного кодекса Флориды с R311.7.1 по R311.7.8 также требуются, Кроме того, чтобы соответствовать Строительным нормам Флориды, Жилой, Раздел R311.9.3 * что, по определению, не так.

* (Обратите внимание, что оригинал язык DS-2013-001 ошибочно ссылается на раздел R311.9.3, что не существует.)

Ситуация:

Кен Рич, представляющий Вебера Design Group требует разъяснения требований кодекса в отношении жилого проспекта. конструкция лестницы, как показано на прилагаемой диаграмме A.

Следует отметить, что в обязанности сотрудников не входило анализировать предложенный дизайн лестницы для соответствия нормам, а скорее оценка применимости соответствующих разделов кода.

Применимо Коды:

Строительный кодекс Флориды, Жилой район Разделы с R311.7.1 по R311.7.9.3

Справочная информация:

Сторонник ставит под сомнение применение Раздела R311.7.9.3 в предлагаемый дизайн лестницы, поскольку он утверждает, что дизайн соответствует все другие требования кодов, указанные в разделах R311.1-R311.8. Разделы R311.1-R311.8 учитывают критерии проектирования лестниц, включая ступени забежных ступеней, тогда как раздел В R311.7.9.3 конкретно рассматриваются глубина проступи и радиус ступеньки. Раздел R311.7.9.3 добавлен как дополнение к 2009 г. Базовый код IRC в качестве специального требования Флориды к FBC 2010 года.

Соответствующий код Разделы

Раздел R202 Определения

ЦИРКУЛЯРНАЯ ЛЕСТНИЦА. Лестница со ступенями, образующими широкую круговую или изогнутую форму. узор, а не винтовая лестница.

НАМОТКА. Протектор с непараллельными краями.

Раздел Р311.7 Лестница

R311.7.1 Ширина. Ширина лестницы в свету не должна быть меньше 36 дюймов (914 мм). точки выше допустимой высоты перил и ниже требуемой высоты высота.Поручни не должны выступать более чем на 4,5 дюйма (114 мм) ни на одной из сторона лестницы и минимальная ширина лестницы в свету и ниже высота поручня, включая ступени и площадки, должна быть не менее 311/2 дюйма (787 мм) при установке поручня с одной стороны и 27 дюймов (698 мм) с поручнями с обеих сторон.

Исключение: Ширина винтовых лестниц должна соответствовать п. R311.7.9.1.

R311.7.2 Высота над головой. Минимальная высота во всех частях лестницы должна быть не менее 6 футов 8 дюймов (2032 мм) по вертикали от наклонного линия, примыкающая к носку проступи или от поверхности пола площадки, или платформа на этой части лестницы.

Исключение: Если выступы ступеней сбоку от лестницы проходят под край проема в полу, через который проходит лестница, проем в полу должен разрешено выступать горизонтально в требуемую высоту не более 43/4 дюймов (121 мм).

R311.7.3 Walkline. Тропа поперек ступеней забежных концентрические к криволинейному направлению движения через поворот и расположены 12 дюймов (305 мм) от той стороны, где намоточные устройства уже. 12 дюймов (305 мм) размер измеряется от самой широкой точки чистой ширины лестницы. на ходовой поверхности забежной машины. Если в пределах пролет, точка самой широкой светлой лестницы ширина соседних забежных ступеней должна использоваться.

R311.7.4 Лестница ступени и подступенки. Ступени и подступенки лестниц должны соответствовать требованиям этого раздела. Для целей этого раздела все размеры и поверхности с заданными размерами не должны включать ковры, коврики или беговые дорожки.

R311.7.4.1 Высота подступенка. Максимальная высота подступенка должна составлять 7 3/4 дюйма (196 мм).Подъемник должен измеряться по вертикали между передними кромками соседних ступеней. В наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьшего более чем на 3/8 дюйма (9,5 мм).

R311.7.4.2 Глубина протектора. Минимальная глубина протектора должна составлять 10 дюймов (254 мм). Глубина протектора должны измеряться по горизонтали между вертикальными плоскостями самого переднего проекция соседних ступеней под прямым углом к ​​передней кромке ступеней.Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма (9,5 мм). Намоточные машины одинаковой формы на пешеходная дорожка должна быть разрешена в пределах того же лестничного марша, что и прямоугольная протектора и не должны находиться в пределах 3/8 дюйма (9,5 мм) от прямоугольного протектора глубина.

Ступени забежных ступеней

должны иметь минимальную глубину протектора 10 дюймы (254 мм), измеренные между вертикальными плоскостями переднего выступа смежных ступеней на пересечении с линией пешеходной дорожки.Забежные ступени должны иметь минимальную глубину протектора 6 дюймов (152 мм) в любой точке в пределах прозрачного ширина лестницы. В пределах любого лестничного марша самая большая глубина ступени забежной ступени на тросе не должна превышать самую маленькую ступеньку забежной ступени более чем на 3/8 дюйм (9,5 мм).

R311.7.4.3 Профиль. Радиус кривизны передней кромки протектора не должен быть более 9/16 дюйма (14,3 мм).Носик не менее 3/4 дюйма (19 мм), но не более 11/4 дюйма (32 мм) должно быть предусмотрено на лестницах с твердым покрытием. стояки. Наибольший выступ носа не должен превышать наименьший выступ носа. выступ более чем на 3/8 дюйма (9,5 мм) между двумя этажами, включая насыпь на уровне полов и площадок. Срезание неровностей не должно превышает 1/2 дюйма (12,7 мм). Подступенки должны быть вертикальными или наклонными по отношению к нижняя сторона передней кромки протектора под углом не более 30 градусов (0.51 рад) от вертикали. Открытые стояки разрешены при условии, что отверстие между ступенями не позволяет пройти 4-дюймовому (102 мм) сфера диаметра.

Исключения:

1. Вырубка не требуется при глубине протектора. минимум 11 дюймов (279 мм).

2. Проем между соседними ступенями не ограничено на лестницах с общим подъемом 30 дюймов (762 мм) или меньше.

R311.7.4.4 Наружные ступени из композитного дерева и пластика. Ступени лестниц из композитного дерева и пластика должны соответствовать положениям Раздел R317.4.

R311.7.5 Площадки для лестничных клеток. Должны быть этаж или площадка наверху и внизу каждой лестницы.

Исключение: Пол или площадка не требуются в верхней части внутреннего пролета лестницы, в том числе лестницы в закрытом гараже, при условии, что дверь не распахивается по лестнице.Вертикальный подъем лестничного марша не должен превышать 12 футов (3658 мм) между уровнями пола или площадками. Ширина каждой площадки не должно быть меньше ширины обслуживаемой лестницы. Каждая посадка должна иметь минимальный размер 36 дюймов (914 мм), измеренный в направлении путешествовать.

R311.7.6 Поверхность для ходьбы по лестнице. Ходьба поверхность ступеней и площадок лестничных площадок должна иметь уклон не более одного устройство по вертикали в 48 дюймов по горизонтали (уклон 2%).

R311.7.7 Поручни. Поручни должны быть предусмотрены по крайней мере с одной стороны каждый непрерывный проход ступеней или марш с четырьмя или более подступенками.

R311.7.7.1 Высота. Высота поручня, измеренная вертикально от наклонной плоскости, примыкающей к выступ проступи или чистовая поверхность ската аппарели должны быть не менее 34 дюймов. (864 мм) и не более 38 дюймов (965 мм).

Исключения:

1. Использование улитки, стрелочного перевода или начального ослабления допускается на самой нижней ступеньке.

2. Когда поручни или изгибы используются для обеспечить непрерывный переход между пролетами, переход от поручня к поручень, или используемый в начале полета, высота поручня на фитинги или изгибы должны иметь разрешение превышать максимальную высоту.

R311.7.7.2 Непрерывность. Поручни для лестниц должны быть непрерывными по всей длине лестницы. полет, от точки непосредственно над верхним подступенком марша к точке непосредственно над самым нижним подступенком марша. Концы перил должны быть возвращены или должны заканчиваться новыми сообщениями или терминалами безопасности. Поручни, прилегающие к расстояние между стеной и стеной должно составлять не менее 11/2 дюйма (38 мм). поручни.

Исключения:

1. Поручни может быть прервано новым постом на повороте.

2. Использование улитки, стрелочного перевода, начального ослабления или начальная нога должна быть разрешена поверх самой нижней ступени.

R311.7.7.3 Размер ручки. Все необходимые поручни должны быть одного из следующих типов или иметь эквивалентная хватка.

1. Тип I. Поручни круглого сечения. должен иметь внешний диаметр не менее 11/4 дюйма (32 мм) и не более более 2 дюймов (51 мм). Если поручень некруглый, он должен иметь размер по периметру не менее 4 дюймов (102 мм) и не более 61/4 дюймов (160 мм) с максимальным размером поперечного сечения 2 1/4 дюйма (57 мм). Края должны иметь минимальный радиус 0,01 дюйма (0,25 мм).

2.Тип II. Поручни с периметром больше 61/4 дюйма (160 мм) должны иметь углубления для пальцев с обеих сторон профиль. Углубление для пальца должно начинаться на расстоянии 3/4 дюйма (19 мм) измеряется по вертикали от самой высокой части профиля и достигает глубина не менее 5/16 дюйма (8 мм) в пределах 7/8 дюйма (22 мм) ниже самого широкого часть профиля. Эта требуемая глубина должна сохраняться не менее 3/8 дюйма. дюйма (10 мм) до уровня, который не менее чем на 13/4 дюйма (45 мм) ниже самая высокая часть профиля.Минимальная ширина поручня над углубление должно составлять от 11/4 дюйма (32 мм) до максимум 23/4 дюйма (70 мм). Края должен иметь минимальный радиус 0,01 дюйма (0,25 мм).

R311.7.7.4 Наружные перила из композитного дерева / пластика. Дерево / пластик композитные поручни должны соответствовать положениям Раздела R317.4.

R311.7.8 Освещение. Все лестницы должен быть обеспечен освещением в соответствии с Разделом R303.6.

R311.7.9 Специальный Лестница

R311.7.9.3 Круглые лестницы. Круглая лестница может иметь минимальную глубину ступени 9 дюймов (229 мм) с 1 дюйм (25,4 мм) выступа, а меньший радиус может быть менее чем вдвое больше ширина лестничной клетки.

Анализ персонала:

Что касается требований предлагаемый дизайн соответствует принятому в настоящее время Разделу R311.7.9.3 FBC, ответ на Вопрос должен быть ДА , поскольку он касается Круговые лестницы и предлагаемый дизайн, указанный на схеме А ОИК. Заявление соответствует определению Круговая лестница, как указано в Разделе R202.

R311.7.9.3 касается минимального радиуса лестницы, который не рассматривается в других разделах кодекс, который сам по себе указывает на необходимость соблюдения данного раздела. Следует отметить, что требования R311.7.9.3 можно рассматривать как дублирование требований к минимальной глубине протектора ступеней забежных ступеней из Раздела R311.7.4.2, однако R311.7.4.2 очень специфичен в предписании минимального и максимальной глубины протектора и четко описывает метод измерения Глубина протектора.В тексте R311.7.9.3 повторяется минимальная глубина протектора. требование, указанное в R311.7.4.2 (9 протектор +1 выступ = 10). Начиная с R311.7.9.3 не указывает конкретный метод измерения глубины протектора, он должен быть предполагается, что правильный метод измерения глубины протектора описан в R311.7.4.2, который конкретно не касается нюансов в измерениях, только прежде всего прогнозы.

То, что ступенька забежной является составной частью круговой лестницы, Посох рекомендует, чтобы TAC пересмотрел язык Раздела R311.7.9.3 для оценки ясности того, что представляет собой Раздел требуется для глубины рисунка протектора, поскольку он может рассматриваться как противоречащий, либо дубликат Раздела R311.7.4.2. Персонал также будет рекомендовать обзор TAC и разъяснение компонент минимального радиуса раздела R311.7.9.3. Если TAC обнаружит, что язык Раздела R311.7.9.3 находится в противоречии с другими разделами или дублирует их, ответ на вопрос должен быть NO .

Также следует отметить, что предложенная конструкция на Схеме А включает в себя как параллельные, так и непараллельные протекторы, как указано в Истец не имеет отношения к определению необходимой глубины ступени забежной машины.

Рекомендации персонала: Исходя из вышеуказанных фактов и обстоятельств, персонал предоставляет следующие рекомендации в качестве ответов сторонникам вопрос:

Вопрос:

На вопрос: Поскольку конструкция лестницы, показанная на Схеме А, соответствует требованиям Разделы Строительного кодекса Флориды с R311.7.1 по R311.7.8, необходимо ли, кроме того, соответствовать требованиям Florida Building Код, Жилая, Раздел R311.7.9.3, из которых, по определению, не является.

На вопрос можно ответить с две разные точки зрения:

Вариант 1. При условии, что предложенная конструкция соответствует требования разделов R311.7.1– R311.7.9.3 Федерального закона о финансовом состоянии (FBC) 2010 г., «Жилой», ответ на вопрос 1 должен быть ДА , так как он имеет Лестницы, и предлагаемый дизайн соответствует определению круговой лестницы, как указано в Раздел R202.

Вариант 2. При условии, что Предлагаемая конструкция соответствует требованиям Разделов R311.7.1 через R311.7.9.3 FBC 2010 г., Жилой, и язык в Разделе R311.7.9.is определяется как дублирующий ответ в Разделе R311.7.4.2, ответ на Вопрос должно быть NO .

Рассчитайте размеры вашей лестницы в четверть оборота

Расстояние по вертикали между нижним и верхним этажами.

Полезная ширина лестницы.
Ширина лестницы должна быть больше, а ее идеальное значение должно быть больше или равно 800 мм (32 дюйма).

Расстояния между центром забежных ступенек и прямыми ступенями.
Позволяет увеличить размер короткой кромки и ход ступеней забежной машины.

Количество ступеней, составляющих лестницу.Верхний этаж считается ступенькой.

Количество ступеней в первом пролете.

Количество ступеней под углом.

Количество ступеней во втором пролете.

Расстояние по горизонтали между двумя ступенчатыми выступами.
Шаг должен быть от 230 до 330 мм (от 9 до 13 дюймов).
Идеальное значение - 280 мм (11 дюймов).

Расстояние по горизонтали между носком первой ступени и углом лестничной клетки.

Расстояние по горизонтали между верхним этажом и углом лестничной клетки.

Расстояние от потолка до прохода у лестничной клетки.
Высота потолка должна быть больше 1900 мм (75 дюймов), а ее идеальное значение больше или равно 2100 мм (83 дюйма).

Проем на уровне верхнего этажа с первым пролетом, к которому ведет лестница.

Проем на уровне верхнего этажа со вторым пролетом, по которому проходит лестница.

Толщина плиты подъезда.

G + 2H = от 590 до 650 мм
G + 2H = от 23,2 до 25,6 дюймов
G: в направлении
H: высота ступеньки
Формула, созданная французским архитектором Франсуа Блонделем (1618–1686) для проверки согласованности между высотой ступеньки и ходом.
идеальное значение - 630 мм (24,8 дюйма).

Расстояние по вертикали между двумя ступенями.
Высота ступеньки должна составлять от 150 до 200 мм (от 6 до 8 дюймов).
Идеальное значение - 175 мм (7 дюймов).

Ранние лестницы: Winder, Box & Spiral

От первых колониальных домов до особняков морских капитанов в Америке произошла эволюция от коробчатых лестниц и якобинских стилей до изделий из дерева в георгианском стиле и деликатесов Федерального правительства. Первая лестница была не более чем стационарной лестницей, чисто функциональным средством подъема на открытый спальный чердак или чердак. Как и жилища, которые они обслуживали, ранние лестницы были основаны на европейских моделях, в первую очередь английских.

Окрашенная деревенская федеральная лестница с тонкими балясинами, обтекаемыми перилами и почти строгой новой стойкой представляет собой упражнение в простоте.

Gross & Daley

Крепкая английская прямая лестница обычно обслуживала главный вестибюль в большом доме или замке, куда поднималось и спускалось большое количество людей. Прямые лестницы особенно универсальны, потому что они могут быть связаны лестничными площадками, а также могут иметь несколько типов поворотов. Английские винтовые или круглые лестницы предназначались для более личных пространств, таких как спальни.Крутые и тесные, они занимали мало места, но с трудом поднимались наверх, что делало их защищенными от злоумышленников.

По простой лестнице можно подняться на второй этаж без истинной посадки, но в большинстве пролетов используются полные или половинные приземления. Лестница, построенная вручную в 18 или начале 19 века, может включать несколько коротких прямых участков, соединенных поворотной лестницей или небольшой площадкой. Лестницы в зданиях с высокими потолками использовали изгиб, когда прямая лестница резко изгибалась от площадки к следующему пролету под углом 180 градусов.

Отдельностоящая винтовая лестница в доме Натаниэля Рассела 1808 года в Чарльстоне, Южная Каролина, начинается со спиральной спирали и имеет непрерывные перила.

Самым распространенным типом ранней лестницы в колониальной Америке была лестница с коробками, названная так потому, что она поддерживалась и окружалась стенами. Лестница обычно начинается с трех или четырех клиновидных ступеней, или забежных ступеней, обрамленных и поднимающихся от новой стойки, а затем переходящих в короткие прямые крутые ступени. Наверху лестницы дополнительные забежные винты переносят пролет в верхний холл.Строительство лестницы с коробками потребовало меньше усилий, потому что ступеньки хорошо поддерживались стенной струной. Коробчатые лестницы имели смысл в плохо изолированных колониальных домах в Новой Англии, где погода была холодной, а в домах сквозняком. Для этого типа не требовалась балюстрада или новая стойка.

Еще одним ранним типом лестниц была винтовая или винтовая лестница. Поскольку каждая ступенька вращается вверх по оси, образованной стойкой перемычки, внешняя часть каждой ступени намного шире, чем часть, ближайшая к центру лестницы.Как и лестницы с коробками, винтовые лестницы обычно занимают мало места и имеют крутой уклон.

Обшитая высокими панелями, рифленой пилястрой и зубчатыми перемычками, эта лестница в георгианском доме, вероятно, датируется примерно 1790 годом. лестницу к стене, отделав ее простой балюстрадой и подпоркой. Шпиндели и столбы были обычно простыми и квадратными, хотя некоторые лестницы были оснащены короткими, коренастыми, точеными балясинами.Большинство открытых лестниц 1600-х годов были «закрытой струной», то есть концы ступеней и подступенков были скрыты широкой наклонной доской (косой балкой). Треугольная перемычка под лестницей была обшита вертикальной обшивкой.

В более роскошных домах, особенно в георгианском стиле, лестницы были более прочными, широкими и включали балюстрады с искусно вырезанными ножками. Перевернутые балюстрады вошли в моду в Англии около 1600 года, где «недавно открытое искусство токарной обработки было очевидно дорого сердцу елизаветинских столяров», - пишет Уолтер Х.Годфри в «Английской лестнице», опубликованной в 1910 году. К 1650 году сложная витая балясина была особенно популярна. Хотя на то, чтобы добраться до восточного побережья, потребовалось почти столетие, искривленная балясина «в грузинский период в американских колониях стала чем-то вроде избытка», - продолжает Годфри. «Этим спиральным балясинам и даже балясинам было проявлено исключительное мастерство».

Такие лестницы встречались в самых богатых домах. Большинство балясин поздней колониальной и федеральной эпохи очень тонкие.Около 1800 года на лестничных клетках начали появляться круглые балясины типа «пул кий», а также более выраженные опоры на столбах. С дебютом стиля греческого возрождения в 1820-х годах на перилах балюстрады появляются изящные изгибы, наряду с появлением непрерывных кривых.

Верх раннего американского мастерства лестниц, вероятно, можно найти в народных спиральных и эллиптических конструкциях, которые часто создавались кропотливо методом проб и ошибок.

A Глоссарий лестниц

  • Балясины Вертикальные стойки, поддерживающие поручень; также называемые шпинделями, особенно если они тонкие или неперевёрнутые.
  • Балюстрада Вся система перил открытой лестницы, включая верхний поручень и балясины.
  • Эллиптическая лестница Лестница, огибающая колодец эллиптической формы.
  • Newel Большая структурная стойка и опора, которая фиксирует перила и балюстраду. Стенка обычно прикручивается к балке пола.
  • Носик Край проступи, который выступает над подступенком внизу.
  • Подвеска Резное или фигурное подвесное украшение, обычно используемое для покрытия областей пересечения бревен или стыков.
  • Подступенок Вертикальная поверхность между ступенями.
  • Spandrel Поверхность примерно треугольной формы под струной лестницы.
  • Винтовая лестница Лестничный марш, ступени которого вращаются и поднимаются по спирали.
    Размеры забежных ступеней: Расчет забежных ступеней | Все о ремонте и строительстве

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
