Разновидности бит для шуруповерта: Виды бит для шуруповерта: классификация, характеристики типов бит

Маркировка и классификация бит для шуруповерта, советы по выбору

Сменные насадки, вкручивающие и выкручивающие крепежные детали, частично дублируют инструменты, которые есть в доме, другие же используются в быту редко. Поэтому специалисты рекомендуют приобретать изделия по отдельности, и не покупать дорогой комплект с определенным (производителем) набором для шуруповерта. Чтобы не ошибиться с выбором, нужно иметь сведения о классификации элементов. Но и при этом могут быть проблемы с соскальзыванием крепежа с головки, скорым разрядом АКБ электроинструмента и прочие неприятности.

• Маркировка бит для шуруповерта
• Классификация бит
• Основные стандарты
• Соответствие биты инструменту
• Основные правила выбора
  • Выбор по общепринятой характеристике

Сетевой шуруповерт — весьма полезный инструмент в хозяйстве, который позволяет без серьезных физических усилий и за короткое время выкрутить и вкрутить болты, шурупы и подобные им детали. Главнейшим элементом шуруповерта является бита — шестигранник, вкручивающийся в инструмент одной стороной и рабочей стороной зацепляющий необходимый крепеж.

Маркировка бит для шуруповерта

Итак, битой называют специальную насадку с шестигранным хвостовиком, позволяющую «сцепиться» с особым винтовым соединением. Покупая изделия, рекомендуется иметь при себе образец крепежа, чтобы проверять соответствие ему бит. Строительные магазины представляют широкий ассортимент бит для разного крепежа, и запутаться во всем этом многообразии легко. Внимание нужно обращать и на надежность фиксации в инструменте. От этого напрямую будет зависеть качество работ, и увеличится срок эксплуатации изделия и инструмента.

Выделяют такие марки:

• Стандарт PH. У изделий крестовой шлиц с углом вершины 55°. Все 4 шлица имеют расширение к хвостовику. Маркировка P. H. включает числовые индексы, указывающие на размеры шлица.
  Изделиям с наименьшим размером шлица присвоено наименование PH 0, а битам с наибольшим диаметром — PH 3. Обозначение P. H. 2 встречается весьма часто, так как биты с ним используются для крепежа саморезных клопов. PH 2 — универсальный стандарт, который подходит практически любому саморезу.
• Стандарт PZ. Усовершенствованный модернизированный предыдущий стандарт. По сути, это крестовый шлиц с равной толщиной у всех ребер.
• Стандарт SL. Прямой шлиц с разной шириной. В маркировке ширина в миллиметрах указывается после названия стандарта.
• Torx, 6-гранная звезда. Шлиц напоминает шестигранную звездочку, отличия лишь в диаметре звезды. Диаметр шлица, как правило, указывается в миллиметрах, а маркируется следующим образом: Torx 7, где 7 — диаметр в мм. Главным образом используются изделия там, где требуется большое усилие для затягивания крепежа.

Классификация бит

Описываемые изделия бывают трех— и шестигранными, плоскими, для болтов, для гипсокартона.

• Плоскими закручиваются винты и шурупы. Размеры — 3−7 мм.
• Шестигранными закручиваются шурупы с внутренним 6-гранным отверстием. Главным образом применяются в мебельном производстве.
• Биты для болтов применяют в строительстве, и крепят с их помощью черепицу или профнастил. Размеры — 6−13 мм.
• Изделия для гипсокартона имеют встроенный ограничитель, не дающий заходить саморезу далеко в материал.
• Трехгранники напоминают крестовой вариант, но имеют лишь три грани, что видно из названия.

Основные стандарты

• Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
• Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
• Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
• Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
• Биты-звездочки. Применяются для крепежа в автомобильной технике.

Соответствие биты инструменту

Очень важно, из какого материала изготовлено изделие и имеет ли покрытие, а если покрытие есть, как долго выдерживает воздействия внешней среды.

Больше остальных распространены изделия с маркировкой Cr-v, из сплавов ванадия и хрома. Изделия с никелевым покрытием популярны тоже — прочные и долговечные, особенно хороши, если поверх никеля нанесен вольфрам — нет ржавчины на протяжении долгих лет.

Основные правила выбора

• Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
• Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы. Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
• Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

• Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
• Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
• Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

Разновидности бит для шуруповёрта — таблицы с видами и размерами

Статья расскажет о том, какие бывают виды бит для шуруповерта. Приведена классификация по всем ключевым параметрам – материалу, типу конструкции, форме насадки. Также подробно рассмотрена маркировка разных типов бит для шуруповерта и отдельные модели устройств.

Содержание

1. Что такое бита, принцип работы
2. Классификация бит для шуруповерта
3. По материалу и покрытию
4. Форма
5. Тип конструкции
6. Маркировка разных типов бит для шуруповерта
7. Размеры и отдельные виды разных типов бит для шуруповерта
8. Плоские
9. Крестообразные
10. Крестообразные усовершенствованные
11. Шестигранные
12. Звездочки
13. Редко используемые разновидности бит для отверток и шуруповертов
14. Рекомендации, на что обратить внимание при выборе бит

Что такое бита, принцип работы

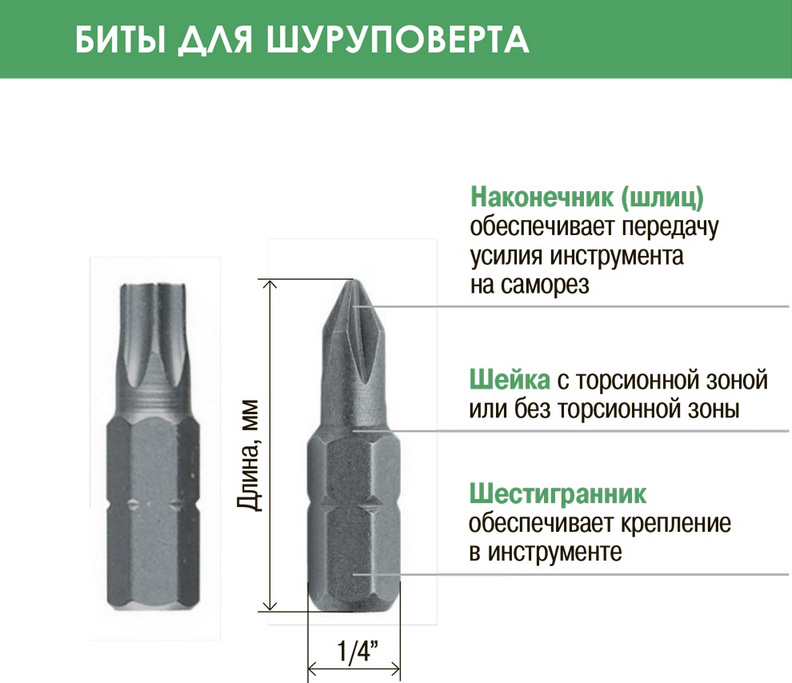

Битой называют специальную насадку на ручные и механические инструменты для завинчивания шурупов, саморезов, гвоздей, винтов, анкеров и т. д.: всё это именуют общим понятием метизы. Под ручным инструментом подразумевается отвертка, под механическим – шуруповерт, дрель, винтоверт. Один конец биты закрепляется в инструменте, а второй непосредственно крутит метиз. Наконечники насадок выполнены так, что повторяют пазы крепежных деталей. За счет этого метизу придается крутящий момент, обеспечивающий легкое вкручивание. О разновидностях бит по типам наконечника, материалу изготовления и другим параметрам и пойдет речь дальше.

Классификация бит для шуруповерта

Крепежные насадки на шуруповерт классифицируются по следующим параметрам:

• материал;
• форма;
• тип конструкции;
• размеры головки и длина стержня.

По материалу и покрытию

Первостепенное значение имеет материал, из которого сделана насадка. Ведь само по себе соответствие наконечника пазам метиза не сделает биту долговечнее. Чтобы не пришлось каждый раз менять насадку после нескольких использований только из-за того, что она не выдерживает нагрузки, ломается или деформируется, выбирать нужно из следующих материалов:

• углеродистые стали марок R7-R12;
• инструментальная сталь марки S2;
• сплавы хрома с ванадием;
• сплавы молибдена с вольфрамом или хромом.

Кроме самого материала, важно покрытие насадки. Оно обеспечивает бите более высокую прочность, стойкость к коррозии. Самые надежные виды покрытий:

• сплав хрома с ванадием
• сплав вольфрама с никелем
• сплав нитрида титана;
• покрытие из смеси вольфрама, карбона и алмазной крошки.

Покрытие из нитрида титана легко отличить по золотистому цвету, алмазный же слой добавляет наконечнику блеск.

Золотистый цвет нитрид-титанового покрытия



Форма

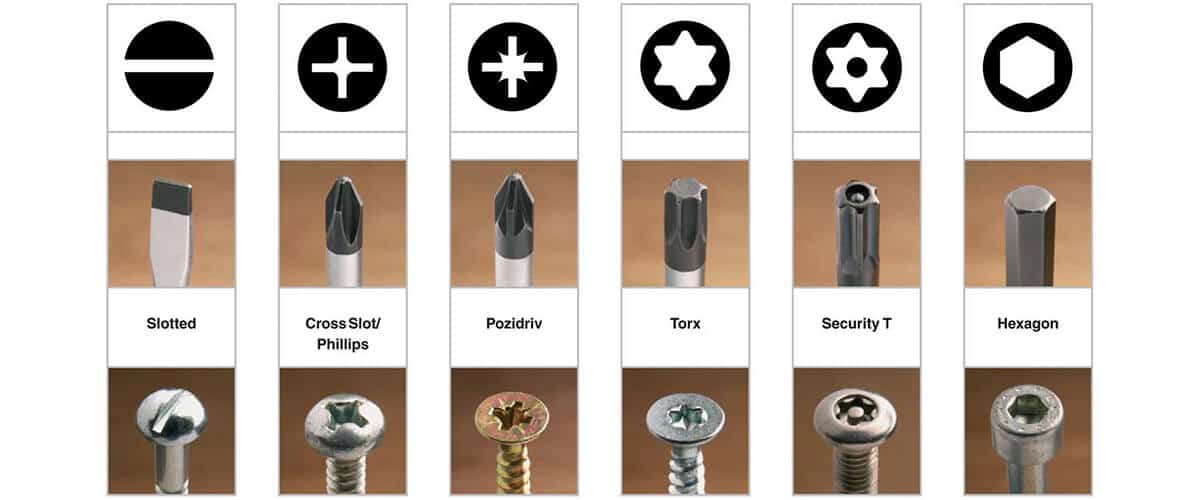

По форме биты для шуруповертов имеют следующую классификацию:

1. Плоские. Самый стандартный и распространенный тип. Другое название – биты под прямой шлиц. Используются для закручивания шурупов, саморезов в поверхности из дерева и гипсокартона. На конце плоский шлиц, как у отвертки. Ширина его – 3-7 мм, длина разная.
2. Крестообразные. На конце насадки 4 ребра сходятся, образуя плоский крест. За счет этого шуруповерт получает надежное сцепление с пазами в шляпке метиза. Эти насадки более устойчивые, чем плоские – ними можно работать как по дереву, так и по металлу. Ширина креста – от 2 до 7,1мм.
3. Крестообразные усовершенствованные. Здесь между четырьмя главными ребрами есть еще 4 дополнительные шлицевые насечки. То есть, наконечник имеет 2 креста. Они обеспечивают повышенную плотность сцепления, и за счет этого такими насадками удобно работать, к примеру, на ДСП-панелях. Ширина главного креста – от 3 до 6,3 мм.

Крестообразные усовершенствованные

4. Шестигранные. Основные сферы применения бит такого типа – машиностроение и производство мебели. Подходят только для метиз с шестигранным пазом на шляпке. Стандарты ширины шестигранного наконечника – от 1,5 до 10 мм, длины – от 5 до 10 см.
5. В виде шестиконечной звезды. На рабочем конце шлица 6 ребер, из-за чего наконечник похож на звезду. Нагрузка при сцеплении с метизом и кручении равномерно распределяется сразу по 6 направлениям – это делает деталь более прочной и долговечной в сравнении, к примеру, с крестообразными. Шуруповертами с такими насадками обычно работают не по дому, а в машиностроении, монтаже.
6. Биты для гаек и болтов. Они имеют в основании такой же шестигранник, чтобы создавалось максимальное сцепление с метизом. Пригодны для закручивания гаек и болтов диаметром от 5 мм до 1,3 см.

Тип конструкции

По конструктивным особенностям насадки под шуруповерт бывают одинарными или двойными, а также обычными или торсионными. Одинарная бита снабжена шестигранной хвостовой частью для крепления в инструменте и рабочим жалом на противоположном конце. У двойной же с обеих сторон рабочие наконечники, иногда – разного размера и типа. Такая бита может прослужить вдвое дольше и обеспечить работу с разными поверхностями.

Двойная

Обычная насадка – прямая, несгибаемая, ней можно работать только в одном направлении, под определенным углом. Торсионный же элемент устроен по-другому. Между хвостовиком и наконечником стоит пружина, обычно скрытая под участком красного, голубого или другого цвета.

При закручивании она обеспечивает изгиб биты, а это существенно упрощает работу.

Торсионная

У торсионной насадки ряд преимуществ перед обычной:

• легче добраться до труднодоступных мест;
• бита принимает на себя только часть тангенциальной нагрузки – остальная часть приходится на пружину;
• работа с материалами, которые по твердости не по зубам обычной насадке.

Есть еще один специальный конструктивный аспект бит для шуруповерта. Некоторые модели оснащены магнитным наконечником или пружинной насадкой. Это позволяет работать в труднодоступных местах. Задачи магнитного наконечника – плотная фиксация сверла в пазах метиза, минимизация риска соскальзывания биты. Он также способствует более глубокому вкручиванию крепежа. С помощью пружинной насадки можно вкручивать метизы под разными углами: пружина допускает изгиб даже больше 90°.

Магнитные насадки под шуруповерт

Важно! Ударные шуруповерты с торсионными битами прилагают силу не к самой шляпке метиза, а по касательной. Это продлевает жизнь и крепежной детали, и рабочему наконечнику

Маркировка разных типов бит для шуруповерта

Каждый тип насадки имеет свой стандарт маркировки. Информация о марках бит для шуруповерта по видам подается в виде таблицы.

Маркировка	Тип
SL – Slotted	С плоским шлицем. После маркировки обычно идут цифры – например, 4,5х0,6. Это означает, что ширина шлица – 4,5 мм, а толщина – 0,6 мм
PH – Phillips	Крестообразная. После букв стоит число от 0 до 4: это – обозначение диаметра резьбы. Подробнее об этом – в следующем разделе
PZ – Pozidriv	Крестообразная усовершенствованная. Цифры 1, 2, 3 показывают размер шлица
H – Hex	Шестигранная. В зависимости от размеров, стоит число от 1,5 до 10
T – Torx	Звездочка
R – Robertson	С квадратным шлицем
SP – Spanner Head. Другое название – Snake-eye	Антивандальный шлиц в виде вилочного ключа
Tri-Wing	Бита с тремя лопастями, расположенными под углом друг к другу

Размеры и отдельные виды разных типов бит для шуруповерта

Любой тип рабочих насадок делится на виды по артикулам и соответствующим размерам. Сейчас – детальнее об этом.

Плоские

Буква S в маркировке означает Slotted, в переводе с английского – шлицевая. Самый старый из видов бит для электроинструментов и отверток – его начали использовать почти 500 лет назад. Вслед за буквой S стоит цифра, показывающая ширину шлица. Иногда дополнительно указывают толщину.

С плоским шлицем

Стандарты ширины и толщины для бит с плоскими шлицами показаны в таблице:

Ширина, мм	Толщина, мм
2	0,3 – 0,4
2,5	0,4
3	0,5
3,5	0,5 – 0,6
4	0,6 – 0,8
4,5	0,6
5	0,8
5,5	0,8 — 1
6 – 6,5 – 7	1 – 1,2
8	1,2 – 1,6
9	1,4 – 1,6

Этот тип включает следующие артикулы:

1. Классическая насадка с прямым шлицом.
2. Бита с прямым шлицом с покрытием из нитрид-титана.
3. Удлиненная бита с плоским шлицом. Длина жала достигает 10 см. Шуруповерт с такой деталью удобен для выполнения тонких, требующих особой точности работ.

Крестообразные

Этот тип насадок на отвертки был изобретен в 30-х гг. прошлого века с целью компенсировать все недочеты инструментов с плоским шлицем. Создатель самого первого варианта этой биты – Джон Томпсон, однако спустя несколько лет он продал патент Генри Филлипсу, который усовершенствовал технологию. Именно фамилия этого ученого лежит в основе маркировки крестовых насадок – PH, то есть Phillips.

Крестовая

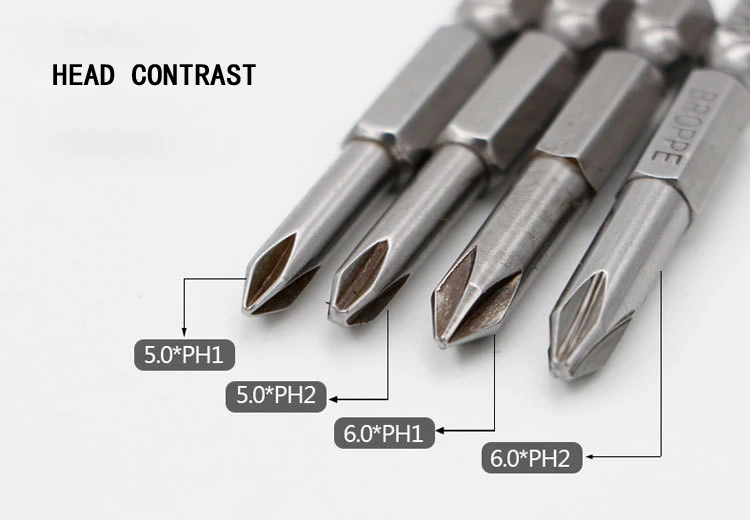

После букв в маркировке идет число от 0 до 4, за которым закреплен строгий стандарт диаметра. Отличия размеров РН0, РН1, РН2, РН3, РН4 показаны здесь:

Стандарт	Диаметр креста, мм
РН0	до 2
РН1	от 2,1 до 3
РН2	от 3,1 до 5
РН3	от 5,1 до 7
РН4	от 7,1

Среди крестообразных бит на шуруповерт выделяют такие известные разновидности:

1. Классическая.
2. Стандартная с нитрид-титановым покрытием.
3. Удлиненная. Длина – от 5 до 15 см, диаметр – РН1, 2, 3.
4. Exaform с покрытием из карбида титана.

Крестообразные усовершенствованные

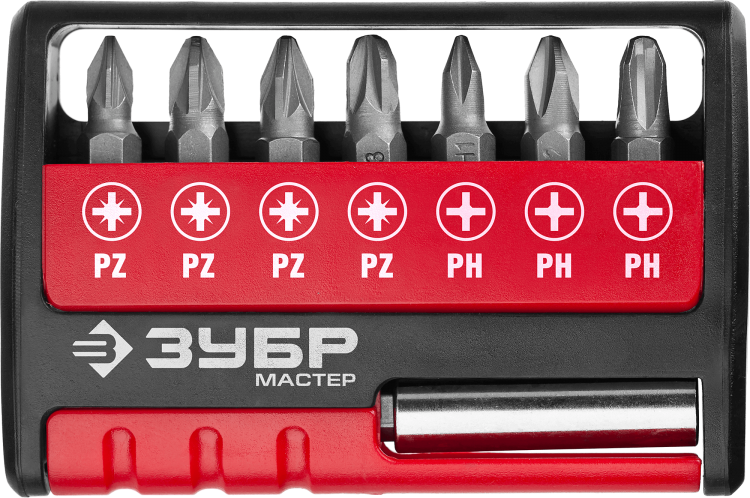

Разница между PH и PZ

Спустя 30 лет после появления насадок типа РН была разработана их более продвинутая версия – PZ или Pozidrive. Выглядит бита этого типа иначе: между ребрами креста добавили по одной дополнительной шлицевой насечке. За счет этого стало проще работать с деревом, ДСП-панелями. При большем количестве ребер рабочего наконечника бита лучше сцепляется с метизом, срок ее службы существенно продлевается, а сам крепеж, в свою очередь, мягче и глубже заходит в поверхность.

Существует 3 стандарта габаритов – PZ1, PZ2, PZ3. Это зависит от диаметра главного креста:

Стандарт	Диаметр, мм
PZ1	3
PZ2	4-5
PZ3	6,3

Помимо стандартной крестовой усовершенствованной биты, есть артикулы с покрытиями из нитрида титана и карбида титана, а также удлиненные модели со стандартами 5, 7, 9, 11, 12,5, 15 см.

Важно! Несмотря на общее происхождение, насадки PH и PZ стоит использовать только под соответствующие пазы метизов. Закручивать крестом с насечками обычный крестовый шуруп – не лучшая затея.

Шестигранные

Шестигранная

Насадки на шуруповерт типа H или Heх используются реже, чем крестообразные. Они годятся только под крепежи-шестиугольники, то есть гайки и болты. За счет плотного сцепления насечки с головкой метиза ему передается большой крутящий момент. Повредить же биту или крепеж этого типа во время работы почти невозможно.



Представленные артикулы:

1. Классическая шестигранная. Стандарт размера насадок Н привязан к диаметру. Минимальный – 1,5 мм, максимальный – 10 мм.
2. С внутренним отверстием. Диаметр – 1,5-6 мм. В работе с такой насадкой прилагаются минимальные усилия – она почти сама крутит метиз.

Шестигранники с отверстием внутри

3. Удлиненная. Диаметр рабочей части составляет 3-8 мм, а длина биты – 5-10 см.

Звездочки

Насадки в виде шестиконечной звезды маркируются как T, реже – TX, полное название – Torx. На рынке этот тип деталей с конца 60-х гг. Именно звездочку считают самой продуктивной и надежной разновидностью бит под шуруповерт. Нагрузка распределяется равномерно по 6 направлениям, что позволяет прикладывать минимум усилий. Равная степень сцепления с каждым концом звезды снижает нагрузку на насадку и крепеж, а значит – продлевает срок эксплуатации обеих деталей.

Число после буквы Т в маркировке означает расстояние между лучами звездочки. Основные типоразмеры – от Т7 до Т40. Разновидности:

1. Классическая.
2. Torx Plus. Отличие этой модели от стандартной Torx в конструкции лучей звезды: они более короткие и затупленные. В работе с такой насадкой требуется больше точности. Материал – сталь высокой твердости. Стандарты – от Т10 до Т40.
3. С покрытием из нитрида титана. Оно усиливает защиту и без того стойкой, долговечной детали.
4. С внутренним отверстием. Такая модель распространена в автосборке. Здесь сцепление с метизом еще более надежное, а прилагаемое усилие – меньшее.

Набор бит с внутренним отверстием

5. Удлиненная. Стандарты – Т10-Т40, длина – 5-10 см.

Редко используемые разновидности бит для отверток и шуруповертов

Сейчас – про менее распространенные типы насадок:

1. С квадратным шлицем. Маркировка R, означает Robertson. В домашних ремонтах не применяется, назначение – узкоспециализированные работы.
2. Четырехгранная. Типоразмеры – 0, 1, 2, 3. Есть два вида: классическая и удлиненная, 5-7 см.
3. Антивандальная типа Spanner Head. Маркировка SP. У этой насадки также есть другие названия: змеиный глаз, головка под вилочный ключ. На ее конце два параллельных штырька с кругом в основании.

Антивандальная

4. С плоским вилочным шлицем. Маркировка GR, стандарты размеров – GR4, 6, 8, 10. Насадки сделаны из прочной высококачественной стали, долго служат. Помимо стандартной, есть удлиненная модель, 5-10 см.
5. С тремя лопастями. Маркировка TW, полностью – Tri-Wing. Наконечник оборудован тремя прямыми лопастями. Применяется такой элемент, в основном, в электронике, космонавтике. Типоразмеры – TW1, 2, 3, 4, 5, 6.

Трехлопастная

6. С четырьмя лопастями. Маркировка TS, полностью – Torq-Set. Аналог предыдущего типа, только лопастей на одну больше. Размеры – от 4 до 10.

Бита с четырьмя лопастями

Реже всего встречаются насадки типа:

• Pin-on-Hex – шестигранный шлиц со стержнем посередине;
• TR – звездочка со стержнем в центре;
• Triple Square – многозубчатый шлиц;
• Polydrive – похожа на звездочку с 6 тупыми квадратными концами;
• One-way или CL – две четверти круга: одна – снизу слева, другая – справа вверху, или примыкают друг к другу углами;

Вид насадки CL

• восьми- и двенадцатигранник в виде звездочки;
• 12-конечная звездочка;
• шлиц Бристоль в виде шестеренки.

Основные и редкие виды



Рекомендации, на что обратить внимание при выборе бит

Чтобы работа шуруповертом проходила одновременно эффективно и без лишних усилий, очень важно поставить биту подходящей разновидности. Для этого стоит, в первую очередь, обращать внимание на такие моменты:

1. Материал. Если деталь сделана не из инструментальной или углеродистой стали, хрома, ванадия, молибдена или вольфрама, лучше подыскать что-то более качественное. Интересно, что часто сведения о материале на насадке нельзя найти. Многие производители предпочитают не раскрывать коммерческую тайну и не выдавать свой сплав. Тогда вариант один – довериться мнению продавцов, отзывам в Сети, репутации бренда, наконец.
2. Защитное покрытие. Это – едва ли не более важный критерий, чем сам материал. В теории бита с защитным покрытием прослужит гораздо дольше, чем без него. К тому же, покрытие защищает от коррозии и естественного износа металла. Ориентироваться надо на золотистый цвет, свойственный нитрид титану или блеск наконечника с алмазной крошкой. Другие надежные покрытия – никель-вольфрамовое, хром-ванадиевое.
3. Целостность. Бита, состоящая из нескольких кусков – ненормальное явление. Ничего хорошего от работы с такой деталью не стоит ожидать. Она должна быть целостной, однородной.
4. Отношение к тангенциальной нагрузке. При закручивании метиза он испытывает сопротивление материала поверхности и может тормозить. В такие моменты высок риск поломки крепежа и повреждения шлицев биты. Лучше всего с тангенциальной нагрузкой справляются торсионные биты.

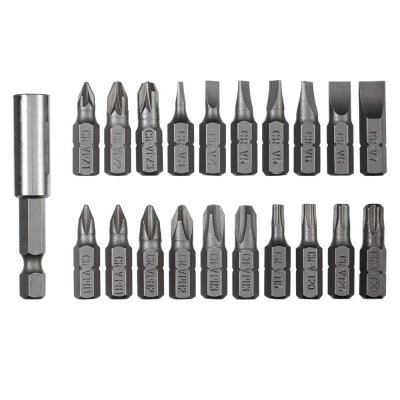

Еще один полезный совет. Лучше всего сразу купить комплект стандартных бит на шуруповерт. В него обычно входят все стандартные типоразмеры основных типов:

• с плоским шлицем;
• крестовые;
• крестовые усовершенствованные;
• шестигранники;
• звездочки.

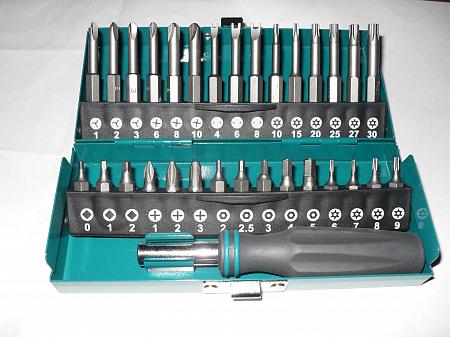

Комплект насадок

Могут там быть и более редкие типы – антивандальные, например. Обычно комплекты производятся брендами с именем, поэтому в качестве каждой насадки можно быть уверенным. Тем не менее, их все лучше проверить перед покупкой, если есть возможность распаковки комплекта.

Кстати, имя бренда, как и везде, играет роль ключевую, но не определяющую. Не стоит считать все более-менее дешевые варианты по умолчанию низкокачественными или поддельными. Все нужно проверять, сравнивать. На многочисленных блошиных рынках выбор и качество бит, как правило, не хуже, чем в специализированных магазинах, но стоить они могут существенно меньше.

Правильный выбор биты для отвертки

• Биты в наших наборах iFixit имеют выгравированные префиксы, указывающие на головку тип . За этими префиксами обычно следует число, указывающее размер бита . Например:

• Ph3 — (Phillips #2) Большое сверло Phillips.

• PH0 — (Phillips #0) Средняя насадка Phillips.

• PH000 — (Phillips #000) Маленькая бита Phillips.

• Выберите размер биты, который полностью заполняет головку винта. Слишком большая или слишком маленькая бита не будет сидеть должным образом, и в итоге вы получите сорванный винт.

Редактировать

• org/HowToDirection»>

  Если вы обнаружите, что ломаете голову над идентификацией бит в вашем наборе инструментов, не стесняйтесь использовать этот справочный список.

• Физическая битовая форма, за которой следует собственное имя.

• Размер бит.

• Если на вашей бите нет выгравированного префикса, просто используйте полное имя и размер при использовании вашей биты в направляющей. (Например: «Используйте биту с плоской головкой 1,5 мм, чтобы удалить два 5-мм винта корпуса».)

Редактировать

• org/HowToDirection»>

  Биты с префиксом « J » и « PH » часто считают одним и тем же битом. Не обманывайтесь их похожим внешним видом — они совершенно разные.

• Винты Phillips (PH) предназначены для того, чтобы отвертка Phillips выходила из строя при приложении слишком большого крутящего момента. Это предотвращает повреждение винтов и отверток или бит.

• Винты японского промышленного стандарта (J) не имеют возможности эксцентрика и имеют 9углы 0 градусов.

• Биты отвертки

  J (JIS) и PH (Phillips) не всегда взаимозаменяемы. Как видите, они не имеют одинаковых физических свойств.

Редактировать

Автор

с 3 другими участниками

Значки: 38

+35 дополнительных значков

Команда

Полное руководство по наборам насадок для отверток

В нашем руководстве мы рассмотрим, что такое наборы насадок для отверток, какие типы и размеры доступны, а также различные области применения насадок для отверток.

Что такое насадки и наборы насадок?

Чрезвычайно знакомый компонент почти всех ящиков для инструментов и наборов для переноски, биты для отверток представляют собой съемные и взаимозаменяемые тонкие металлические компоненты, предназначенные для установки в патрон отверток.

Изготовленные специально для завинчивания и извлечения винтов , многие современные наборы насадок для отверток включают десятки различных форм и размеров насадок, приспособлений и принадлежностей. В совокупности они помогут всем, от начинающих пользователей до опытных профессионалов, справиться с очень широким спектром типов головок винтов и охватят невероятно широкий спектр задач и приложений.

Когда процесс вставки биты и завинчивания винта осуществляется правильно, удобные наборы насадок для отверток предлагают чрезвычайно простой и эффективный метод прочного и надежного соединения двух поверхностей. Соблюдая всего несколько простых шагов по уходу, те же основные приемы вождения помогут вам быстро и с минимальным физическим напряжением выполнить любое количество задач по сборке, техническому обслуживанию и строительству.

Однако, когда речь идет о правильном заворачивании шурупов, безусловно, существует определенная техника, и, прежде всего, ключ к успеху заключается в выборе правильной насадки для отвертки, соответствующей типу крепежа. Невыполнение этого требования может легко привести к расщеплению бревен, испорченным рабочим поверхностям, срезанным или сорванным винтам, отверстиям неправильной формы, повреждению инструментов и даже травмам пользователя в худшем случае.

Чтобы избежать этого, поставщики и производители по всему миру продают чрезвычайно разнообразный ассортимент насадок и наборов насадок , часто предназначенных для работы с множеством винтов различных форм и размеров. Идеальный выбор биты для любого конкретного проекта будет зависеть главным образом от конкретного типа и размера используемого винта, а также — в меньшей степени — от типа поверхности, в которую вы его вбиваете.

В этом руководстве мы рассмотрим некоторые из наиболее распространенных типов насадок для отверток, которые вы найдете в наборах, продаваемых большинством специализированных продавцов и оптовиков по всему миру, и предложим некоторые указатели на относительные плюсы и минусы каждого из них для конкретного случая. Приложения.

Мы также расскажем о некоторых наиболее известных брендах и производителях бит и аксессуаров для отверток, доступных на современном рынке, чтобы дать вам обзор надежных имен, на которые вы, возможно, захотите обратить внимание, когда придет время покупать или модернизировать вашу следующую отвертку. набор бит.

Как работают насадки для отверток?

Как в Великобритании, так и за рубежом, большинство наборов насадок для отверток, продаваемых как профессионалам, так и любителям, обычно изготавливаются для использования в совместимом ручном аккумуляторном электроинструменте. Рассматриваемый инструмент может быть либо специальным  аккумуляторная отвертка или универсальная дрель-шуруповерт.

После закрепления биты в патроне выбранной отвертки наконечник вставляется в головку соответствующего винта. После того, как бита вставлена ​​в головку винта, крутящий момент или сила вращения, обеспечиваемые двигателем отвертки, передаются непосредственно через насадку биты на сам винт, вкручивая его в заготовку.

Как отмечалось во введении к этому руководству, разные виды насадок предназначены для винтов с разными головками и размерами, и часто они значительно различаются по своим точным конфигурациям и характеристикам. Тем не менее, более или менее все насадки для отверток имеют несколько общих элементов, в том числе:

Хвостовик биты

• Это деталь, предназначенная для вставки в патрон отвертки или дрели, которая затем затягивается вокруг хвостовика и готова к работе
• Хвостовик почти всегда имеет шестигранную форму в поперечном сечении, что делает его пригодным для использования практически со всеми патронами правильного размера (включая 3-кулачковые, 4-кулачковые, магнитные и быстрозажимные патроны)

Наконечник биты

• Это «заостренный» конец (различные конструкции имеют разный шаг на конце, но почти все они в той или иной степени сужаются), который входит непосредственно в выемку в головке винта
• Это самый разнообразный аспект большинства наборов насадок для отверток, и важно убедиться, что вы выбрали биту правильного размера и формы для крепежа, которым вы закручиваете
• Наконечники бит отверток могут быть покрыты или закалены, и часто являются магнитными, чтобы облегчить зацепление и удержание большинства металлических винтов

Распространенные ошибки пользователей и проблемы с насадками для отверток

Две наиболее распространенные жалобы пользователей при использовании наборов насадок для отверток — это выскальзывание или «выскальзывание» и сдирание/повреждение головки винта (или, реже, самой насадки). ).

Последнее чаще всего вызвано использованием биты отвертки неправильного размера или типа для винта, хотя чрезмерный износ любой части также может быть прямой причиной. В любом случае, вероятность возникновения какой-либо проблемы резко снижается, если вы выбираете правильную насадку для выполняемой работы.

«Выемка» — это технический термин, обозначающий выскальзывание биты отвертки из углубления в головке винта. Это довольно распространенная проблема, когда крутящий момент отвертки внезапно превышает захват биты в головке винта, и если вам не повезет, это может легко привести к повреждению прилегающих поверхностей.

Хотя вывал обычно считается нежелательным результатом, некоторые типы головок винтов и насадок для отверток были разработаны специально для этого. Чрезвычайно популярная форма головки Phillips (крестообразная или крестообразная) является наиболее ярким примером. Первоначальной целью было помочь избежать повреждения заготовок из-за чрезмерного крутящего момента или «перегрузки». Различные другие типы головок винтов и насадок для отверток производятся специально для предотвращения выскальзывания, включая альтернативы Pozidriv и Torx.

Магазин бит и наборов насадок

Какие типы наборов насадок существуют?

Как мы уже видели, сегодня на рынке представлено множество различных видов насадок и наборов насадок. Самые популярные и широко доступные наборы обычно включают от полудюжины до 100 и более отдельных предметов, а более дорогие наборы, как правило, включают в себя более широкий и разнообразный набор насадок и аксессуаров.

Несмотря на то, что диапазон форм и назначений бит, включенный в наборы высокого класса, часто огромен, большую часть всех битов для отверток можно разделить на одну из двух широких категорий, а именно вставные биты и мощные биты. Вставные биты, как правило, более распространены, дешевле и меньше по размеру; Силовые биты, как правило, имеют длину около 2 дюймов и обычно более прочные, более дорогие и более устойчивы к быстрому износу в более сложных условиях.

Независимо от конкретного типа или формы наконечника, типичные материалы, используемые для компонентов, часто встречающихся во всех наборах отверток, кроме самых основных, могут включать:

Большинство «стандартных» насадок изготавливаются из стали

.

Магазинные биты с наконечником из легированной стали

Удлиненные биты для отверток

• Для решения особых проблем с доступом при работе в неудобных или тесных помещениях
• Как правило, для передачи большего крутящего момента предпочтительнее использовать более короткие биты
• Длинные долота более склонны к выворачиванию, остановке или скручиванию при более высоком крутящем моменте

Биты с алмазным наконечником

• Для более тяжелых работ, где требуется повышенное трение и крутящий момент
• Титановые наконечники или титановые покрытия также являются довольно частым вариантом

Магазин бит с алмазным наконечником

Биты для ударных шуруповертов

• Для тяжелых работ по забивке более твердых или плотных материалов
• Они предназначены специально для использования с ударными инструментами для обеспечения максимального крутящего момента и поэтому изготовлены из соответственно более прочных материалов

Магазинные ударные биты

Биты и наборы для отверток Phillips

Биты для отверток Phillips являются одними из наиболее широко используемых на сегодняшний день. Вероятно, в общем обращении имеется еще больше винтов со шлицем или «плоской головкой» и насадок для отверток, но это часто является результатом того, что старые стандарты не обновляются, и в значительной степени считаются чем-то вроде устаревшей конструкции по современным стандартам.

Наборы насадок для отверток Philips легко узнаваемы благодаря знакомому крестообразному наконечнику, разработанному для не менее популярной линейки универсальных крестообразных винтов и крепежных деталей. Первоначально разработанные в 1930-х годах для использования в американском автомобильном секторе, они часто обозначаются аббревиатурой PH, и сегодня большинство из них продаются в размерах от 0 до 3, чтобы соответствовать соответствующим размерам головок винтов.

Конструктивная особенность — или недостаток, в зависимости от того, как на это посмотреть — винтов и насадок с крестообразным шлицем заключается в том, что они позволяют относительно легко вывернуться при превышении определенного порогового значения крутящего момента.

Наборы насадок для отверток Philips

Наборы насадок и насадок для шлицевых отверток

Как отмечалось выше в разделе, посвященном насадкам для отверток Phillips, винты со шлицами и наборы насадок для отверток все еще широко когда-то они были популярным форматом почти для всех операций по завинчиванию.

На практике биты для шлицевых отверток редко занимают особенно заметное место в современных наборах бит для отверток, предназначенных для использования с электроинструментами, поскольку их упрощенная конструкция делает соскальзывание и повреждение головки винта слишком легким для удобства даже при умеренном крутящем моменте. Тем не менее, большинство наборов насадок для отверток всегда будут включать по крайней мере одну или две детали, предназначенные для крепежа с прорезями различных размеров, которые остаются распространенным форматом среди винтов с потайной головкой меньшего размера (особенно латунных).

Наборы насадок для шлицевой отвертки

Насадки и наборы насадок для отверток Pozidriv

Наборы насадок для отверток Pozidriv часто обозначаются аббревиатурой Pozi или PZ и изначально были задуманы как развитие основных принципов, благодаря которым насадки с головкой Phillips стали такими успешными. По сути, они копируют основную крестообразную форму привода Phillips, но с добавлением дополнительной крестообразной канавки, наложенной под углом 45 градусов к основной.

Это дает бите Pozi больше точек контакта с головкой винта и, таким образом, позволяет применять более высокий крутящий момент с меньшим риском выскальзывания. Компромисс заключается в том, что сами отдельные лезвия драйвера тоньше и поэтому более подвержены повреждению или срезанию при интенсивном использовании.

Головки винтов PZ менее глубоко утоплены, чем у версий с крестообразным шлицем, что означает, что соответствующие насадки Pozidriv имеют менее острую конусность. При соответствующем крутящем моменте, скорости вращения и приложенном давлении ими обычно легче управлять во время движения, чем многими другими типами долот.

Наборы насадок для отверток Pozidriv

Насадки и наборы насадок Torx

Насадки для отверток Torx обычно рассматриваются как функционально аналогичная, но отличающаяся по конструкции альтернатива насадкам Pozi, а версии Torx отличаются ярко выраженной формой наконечников отверток в форме звезды или звездочки и углубления под головки винтов.

Опять же, они в первую очередь предназначены для обеспечения гораздо более высокого крутящего момента без эксцентрика, поскольку между битой Torx и утопленной головкой винта в любой момент создается больше точек прямого и стабильного контакта. Одним из возможных недостатков этого является то, что с помощью системы Torx легко закрутить шуруп, особенно в мягкую древесину и другие менее плотные материалы.

Магазин наборов насадок для отверток Torx

Насадки и наборы насадок с квадратной головкой

Насадки для отверток с квадратной головкой, также известные как насадки Робертсона в честь их канадского изобретателя, когда-то были очень распространены. Они широко использовались примерно в то же время, что и головки с прорезями, в основном из-за их экономичного и простого производственного процесса.

Опять же, они вряд ли будут занимать видное место в большинстве современных наборов насадок для отверток, поскольку они быстро заменяются более универсальными комбинациями шестигранных бит и винтов с головкой под торцевой ключ, с которыми легче работать и которые столь же эффективны для предотвращения кулачка. -вне.

Наборы насадок с квадратной головкой

Популярные марки наборов насадок для отверток

На современном рынке представлено почти столько же различных производителей и марок наборов насадок, сколько существует разновидностей наборов и конфигураций. В этом заключительном разделе мы кратко рассмотрим некоторых из самых известных производителей наборов насадок для отверток, широко продающихся в Великобритании и за рубежом.

Мы надеемся, что это должно дать вам общий обзор некоторых ведущих производителей и ассортиментов, на которые следует обратить внимание при планировании высококачественной покупки по разумным и экономичным ценам, но если вам нужна дополнительная информация о конкретных брендах и упаковках, то вы всегда можете связаться с членом нашей службы поддержки клиентов с дополнительными вопросами.

Набор бит для отверток Bahco

Bahco — известная торговая марка, основанная в Швеции. Ключевые инновации, такие как регулируемый гаечный ключ, биметаллическое полотно для ножовки и эргономичная отвертка, позволили компании с годами подняться до европейского уровня, а сегодняшние наборы насадок для отверток Bahco справедливо хвалят за такие же высокие стандарты производительности и удобства использования.

Магазин наборов насадок Bahco

Набор насадок Facom

Facom — французская компания с дистрибьюторской сетью по всему миру. Компания известна своими высококачественными инструментами из широкого спектра прочных материалов, а наборы бит для отверток Facom неизменно пользуются популярностью как у любителей, так и у профессионалов.

Приобретите наборы насадок Facom для отверток

Наборы насадок для отверток Bosch

Компания Bosch не нуждается в представлении всем, кто регулярно использует в своей повседневной работе высококачественные отвертки и дрели. Являясь настоящим лидером рынка во многих аспектах разработки и производства динамометрических инструментов, этот бренд широко известен как лозунг долговечности и качества — обе эти черты отражены во многих наборах бит для отверток Bosch, которые круглый год продаются поставщиками из Великобритании.

Приобретите наборы бит для отверток Bosch

Наборы бит для отверток DeWALT

Как и вся продукция DeWalt, наборы бит для отверток DeWalt проходят строгие испытания на качество и надежность отраслевыми профессионалами в суровых условиях на рабочей площадке. Сегодня этот бренд входит в число ведущих мировых брендов, когда речь идет о выборе высококачественных принадлежностей для ручных и электроинструментов для всех секторов строительства, производства и машиностроения.

Набор бит для отверток DeWALT

Набор бит для отверток Wera

Wera — еще один немецкий производитель, заслуживший репутацию надежного качества и точности. Он специализируется на всех видах отверток и динамометрических инструментов. Они также выработали привычку к смелым инновациям в дизайне и обработке на протяжении многих лет, но долговечные основные продукты, такие как наборы бит для отверток Wera, доказывают, что они также неизменно правильно понимают основы.

Магазин наборов бит Wera

Набор бит Gedore

Наборы насадок для отверток Gedore, как и большинство ручных инструментов известной немецкой компании, ценятся за их надежное качество сборки, подкрепленное десятилетиями собственного опыта.
