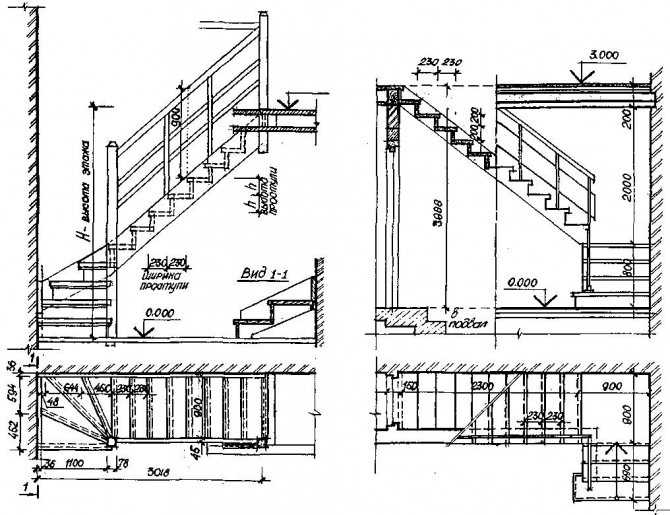

Разрез деревянной лестницы: Чертеж деревянной лестницы: схема сборки

Содержание

Чертеж деревянной лестницы: схема сборки

Те люди, у которых есть частный дом, рано или поздно задумываются о вопросе расширения пространства и организации второго этажа в здании, будь то мансарда или достройка полноценного дополнительного яруса. В этом деле обязательно понадобятся ступеньки, ведущие на верхний этаж, проект деревянной лестницы в доме поможет качественно и безопасно установить данный предмет необходимости.

Детали и названия элементов деревянной лестницы на второй этаж дома

Вернуться к оглавлению

Содержание материала

  • 1 Особенности деревянных лестниц
    • 1.1 В чем преимущества
    • 1.2 В чем недостатки
  • 2 Как самостоятельно начертить схему лестницы для дома
    • 2.1 Пошаговые действия для нанесения чертежа
    • 2.2 На что обратить внимание
  • 3 Деревянные лестницы для улицы
    • 3.1 Преимущества
    • 3.2 Недостатки
  • 4 Какие по конструкции бывают лестницы
    • 4. 1 Маршевая
    • 4.2 Винтовая
    • 4.3 Подвесная

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

  1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
  2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.

    Чертеж деревянной лестницы с размерами

  3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
  4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
  5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

    Процесс установки деревянной лестницы

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

  1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции.
    Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
  2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

    Процесс монтажа деревянных ступенек

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

Вернуться к оглавлению

Как самостоятельно начертить схему лестницы для дома

При желании начертить схему своими руками, следует знать некоторые особенности, на которые обязательно стоит обратить внимание. Под рукой нужно иметь:

  • Рулетку;
  • Фломастер или мел, которым будут делаться отметки на поверхности стены, пола;
  • Ручку или карандаш;
  • Лист бумаги;
  • Линейку;
  • Циркуль.

Этих принадлежностей будет вполне достаточно, чтобы сделать нужные чертежи для деревянной лестницы в доме.

Пошаговые действия для нанесения чертежа

Когда дошли руки и человек начинает наносить на лист бумаги чертежи деревянных лестниц на второй этаж, следует действовать пошагово:

  1. Для начала следует определиться, какой будет лестница по конструкции. Чертеж с размерами простой лестницы на второй этаж

    Хотя иногда этот процесс полностью завершается после осуществления замеров. Ведь случается, что конструкция не помещается в выбранное пространство. А бывает и наоборот, то, чего никак не ожидал, свершается. Тем не менее, прежде чем рисовать чертеж будущей лестницы, нужно точно понимать, какой она будет.

  2. Затем следует определить, каким будет угол наклона лестницы. Оптимальным является 35 градусов.
  3. Далее следует измерить расстояние от пола до уровня начала ступеней. В зависимости от того, какая конструкция для установки выбрана, этот показатель может разниться.
  4. А также стоит определить, какой ширины будет каждая ступенька. В идеале она должна составлять от 25 до 35 сантиметров, чтобы нога свободно могла разместиться на поверхности.

    Чертежи лестничных ступенек

  5. Рулеткой измеряем расстояние от стены до крайней точки балясин и перил лестницы. Тут сложно сказать, какой она должна быть по максимуму, ведь все зависит от дизайна изделия. Но ее расстояние не должно быть менее чем 80 сантиметров. Именно при таком решении, движущиеся в разном направлении люди смогут нормально разминуться.
  6. Следует не забыть осуществить замер расстояния от самой высокой ступеньки до потолка. Этот замер крайне важен, и длина должна быть не менее чем человеческий рост. Если в доме есть высокие люди, то данную цифру нужно подстраивать под них. В идеале этот параметр должен быть не менее двух метров.

    Расстояние от ступеней лестницы до потолка

  7. Пространство под ступенькой по высоте варьируется от 15 до 20 сантиметров. Все зависит от того, какой конструкции планируется лестница.
  8. Следующим этапом является перенесение осуществленных замеров на лист бумаги или ватмана. Тут стоит быть очень внимательным, указывая свой результат. Важно четко прописать цифры, пропорции, высоту и ширину изделия, чтобы не столкнуться со сложностями в процессе установки.
  9. Следовательно, после начертания плана будущей лестницы можно приступать к ее непосредственному установлению.

Выполняя действия пошагово, придерживаясь очередности, сделать чертеж деревянной лестницы будет несложно.

На что обратить внимание

При осуществлении замеров обязательно обратить внимание на следующие факторы:

Учитывая данные детали, есть вероятность составления максимально точного чертежа лестницы, ведущей на верхний этаж.

Вернуться к оглавлению

Деревянные лестницы для улицы

Конечно, для подъема на верхний ярус здания можно использовать приставные лестницы, зафиксированные на основании дома. Но это небезопасно и неудобно. Поэтому, если вход на уровень второго этажа планируется организовать не внутри пространства, а снаружи, то следует выбрать максимально соответствующую по предпочтениям конструкцию уличной лестницы из дерева.
При этом нужно придерживаться некоторых правил, так как находясь на открытом пространстве, деревянная лестница очень подвержена воздействиям природных факторов. Именно поэтому:

  • Следует продумать максимально закрытый вариант лестничного проема. Например, оборудовать конструкцию можно под козырьком дома или крышей;

    Вариант конструкции деревянной уличной лестницы

  • Независимо от расположения лестницы, следует тщательно ее обработать средствами специального назначения (защищающими от насекомых, грызунов, солнечных лучей, влаги, намокания). В любом случае, покупка всех средств без исключения обойдется дешевле, чем установка лестничного проема в пространстве дома;
  • Для улицы следует выбирать относительно стойкий к повреждениям и гниению природный материал. Это может быть дуб, сосна. Такое сырье минимально склонно к порче и разрушению. Несмотря на то, что материал привычный к природным воздействиям, в своем нестандартном использовании он все же должен быть защищен на достаточном уровне;
  • Стоит учесть форму конструкции. Ступени и другие элементы изделия должны быть оборудованы таким образом, чтобы осадки стекали с поверхности и не впитывались в нее. Пример крепления деревянной уличной лестницы

    Поэтому, если чертеж осуществляется своими руками, то стоит обязательно учесть этот фактор. Такое действие сделает риски гниения материала минимальными.

Преимущества

Те, кто принял решение размещать деревянную лестницу на улице, могут для себя отметить ряд преимуществ:

  1. Так как на открытом пространстве больше места, можно целиком пустить в ход фантазию и оборудовать самые разные конструкции лестниц.
  2. На улице нет необходимости подстраивать дизайн конструкции под общую картинку интерьера.
  3. В вопросе установления лестницы гораздо комфортнее находиться на улице, нежели в пыльном, дышащим ремонтом, замкнутом пространстве. Естественно, следует выбирать день для установки с максимально подходящими климатическими условиями.
  4. Чертеж лестницы на улице своими руками осуществить проще, чем схему ступеней для подъема на верхний этаж в помещении.

    Пример чертежа лестницы выполненного своими руками

В данном случае допускаются небольшие погрешности, ведь то, что лестница получается немного шире или длиннее, играет роль в доме, а не за его пределами. Поэтому стоит, конечно, осуществлять замеры, но в некоторых показателях необходимость отпадает. Например, для улицы нет нужды замерять пространство от ступеньки до потолка, что нужно обязательно сделать в доме.

Это далеко не полный перечень преимуществ, каждый владелец дома отметит для себя свои. Тем не менее, наряду с положительными сторонами имеются и негативные стороны.

Проект уличной лестницы на второй этаж

Недостатки

  • Подверженность воздействию природных факторов;
  • Деревянная лестница на улице требует тщательного ухода.

Зная плюсы и минусы, каждый владелец дома самостоятельно сможет для себя определить: делать ставку на установку лестниц на улице или нет.

Вернуться к оглавлению

Какие по конструкции бывают лестницы

Как и все предметы для оборудования и обеспечения безопасности в доме, лестницы имеют свои конструкции и структуры. Подбираются они в зависимости от пространства, которое выделено для оборудования. Схема сборки может быть:

Маршевая

Маршевая конструкция часто выбирается для обустройства. Чертеж к такому варианту осуществить максимально просто. А также ее вполне сможет сделать своими руками человек, который ранее не сталкивался с подобными задачами.

Это могут быть лестницы с поворотом и прямые лестницы, ведущие прямо ко второму ярусу жилья.

Выбрать какой именно будет конструкция, следует исходя из того, какая площадь в помещении выделена для лестницы.

Винтовая

Винтовая деревянная лестница поможет сэкономить значительное пространство в здании. Она смотрится весьма гармонично и привлекательно. Есть один недостаток, который останавливает людей, желающих осуществить рисование чертежа и установление винтовых ступеней своими руками.

Чертеж винтовой лестницы

Достаточно сложно правильно сделать замеры и реализовать монтаж винтовой лестницы. Это требует хотя бы минимальных навыков в данной сфере.

Подвесная

Такая лестница поможет в домах, где ограничено пространство. Ступеньки в данном случае крепятся к стене, сбоку устанавливаются перила. Для реализации таких работ достаточно просчитать количество необходимых ступеней и иметь дрель, шуруповерт. Несложными действиями ступени фиксируются в нужных точках. Единственное, перед ставкой на такую конструкцию, следует обратить внимание на прочность стен. Ведь именно они будут нести основную нагрузку при ходьбе людей на второй ярус и вниз.

Различные схемы и варианты подвесных лестниц на второй этаж

Каждый, у кого есть большое желание собственными руками сделать чертеж лестницы для дома, обязательно сможет это сделать. Самое главное придерживаться правил, очередности и четкости действий.

Лестница в разрезе чертеж

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков)

п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис. 11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).

Рисунок 16 – Графическая разбивка лестничного марша

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.
