Межэтажные перекрытия предназначены для отделения помещений внутри дома и перераспределения нагрузки на колонны или стены. Широкий типовой ассортимент изделий позволяет подобрать идеальный вариант для каждого случая. Благодаря возможности выдерживать значительные нагрузки и эффективности применения при большой ширине пролетов железобетонные плиты с ребрами являются довольно популярными сегодня.

Определение

Ребристая плита – это элемент здания, изготовленный из тяжелых или легких бетонов высокой марки с металлическим каркасом внутри. Для усиления прочности материала в цементной смеси присутствуют специальные химические добавки. Стальная арматура увеличивает стойкость к изгибу и утончает готовое изделие, чем позволяет сэкономить на бетоне.

Таким образом, ребристое перекрытие – это цельная плита с усиливающими продольными и поперечными элементами. Для удобства применения изделия изготавливаются в сборном или консольном виде. Это дает возможность использовать их на различных строящихся объектах.

Вернуться к оглавлению

Где применяются?

Особенности и преимущества ребристых плит позволяют применять их в качестве перекрытий повсеместно. Железобетонными изделиями создают несущие элементы и отдельные узлы здания. Основные сферы использования:

• чердачные, гаражные или подвальные помещения;
• промышленные предприятия;
• жилые здания, преимущественно панельного типа;
• помещения с огневой или химически агрессивной средой.

Способ применения изделий зависит от их типа. Например, элементы с ребрами вниз предназначены для обустройства потолков в промышленных цехах, а с ребрами вверх – для укладки полов.

Вернуться к оглавлению

Преимущества и недостатки

За счет пустот – нагрузка на фундамент значительно ниже.

Ребристые материалы наделены массой преимуществ:

1. Повышенная прочность и устойчивость к любым воздействиям. Наличие продольных и поперечных ребер жесткости в плитах позволяет ей выдержать существенные нагрузки без деформаций и разрушений.
2. Вариабельность размеров. Есть возможность приобретения крупногабаритных стройматериалов для использования в перекрытиях больших площадей.
3. Долговечность. Применение коррозионностойкой стальной арматуры и высоких марок бетона, усиленного специальными добавками, придают более высокие значения технических характеристик готового изделия.
4. Пожаробезопасность.
5. Легкость эксплуатации. За плитами не нужен особый уход. Достаточно отделки.
6. Легкость и быстрота монтажа при наличии спецтехники.

Однако, как и любой другой строительный материал, ребристые перекрытия имеют недостатки. Основной минус – это высокая стоимость, которая определяется трудоемкостью формовочных работ, сложностью создания опалубки, использованием дорогостоящего сырья. К тому же при монтаже образуются выступы, которые не эстетично выглядят.

Вернуться к оглавлению

Виды

Плитный стройматериал изготавливается в заводских условиях и делится на несколько типов. По конструктивным особенностям:

• плоские без технологических отверстий;
• гладкие с отверстиями под вентиляцию, освещение, сброс кровли;
• сводчатые без отверстий;
• плиты-оболочки с отверстиями.

По варианту монтажа:

• с опорой на верхние элементы каркаса дома;
• для обустройства на нижних распорках.

По типу поперечного сечения:

• ребристые;
• многопустотные;
• сплошные.

По типу упрочнения арматурой:

• классические;
• с напряженными стержнями арматуры.

По необходимости производятся другие типы перекрытий. Для этого на этапе заливки вводятся коррективы, согласно требованиям к свойствам конечного изделия. Например, в плите проделываются дополнительные отверстия под коммуникации, конструктивные проемы, вырезы или углубления.

Вернуться к оглавлению

Маркировка

Плиты перекрытия ребристые 4ПГ6-5.

Маркировка включает три класса параметров:

1. Типоразмер, соответствующего номера по порядку, наименование конструкции.
2. Параметр предельных комбинаций нагрузки, включая тип напряженных стальных стержней, марку бетона. Например, изделие из легкого бетона обозначаются буквой Л.
3. Величина отверстий с диаметрами 40, 70 и 100 см. Например, изделие для монтажа вентиляторов в кровлях или в вентиляционных шахтах используются цифры 1,2, 3.

Два типа обозначений имеется для элементов с разными формами опоры на ригели стен:

1. 8 типоразмеров с опорой на нижнюю часть ригеля обозначаются как 1П1, 1П2, 1П3 и т.д. до 1П8.
2. 1 типоразмер применяется для обозначения опорой на верхние распорки – 2П1.

Для изготовления марок 1П1-1П6 и 2П1 используются предварительно напряженные стальные стержни, которые укладываются продольно. Для марок 1П7 и 1П8 – ненапрягаемые продольные металлические пруты.  Также в маркировку по необходимости включают наличие закладных деталей, дополнительные качества, такие как сейсмоустойчивость.

Вернуться к оглавлению

Установка ребристых плит

Устройство перекрытий из ребристого материала производится автокраном. Процесс монтажа включает пять этапов:

1. Заливка строительного раствора на торцах здания и свай для обеспечения прочного и герметичного соединения с ребристой железобетонной плитой. Важно не допустить преждевременное затвердение песчано-цементной смеси, чтобы не нарушить целостность готового сооружения.
2. Подъем перекрытия в строго горизонтальной плоскости на крановых крюках с четырехстропным пауком.
3. Четкий контроль точности подъема и установки изделия.
4. Заливка образовавшихся зазоров рабочим раствором. Они появляются из-за конструкционных особенностей, имеющих технологические уклоны.
5. Заключительные работы включают обработку монтажных петель. Их укрепляют металлической вяжущей проволокой, загибают внутрь и сваривают.

Снаружи возводимого здания останется кромка в 0,15 м. На ней продолжится кирпичная кладка. Такой же величины должна быть и плоскость соприкосновения плит с несущим компонентом.

Вернуться к оглавлению

Вывод

Выбор марки железобетонных ребристых перекрытий должен основываться на величине нагрузки, которая будет оказывать влияние на плиту в конкретных условиях. Строительный материал должен содержать опорные закладные, приваренные к легкодоступным стропильным элементам.

В целом отличительные несущие способности позволили ребристым плитам стать лидером продаж в своем сегменте.

особенности п-образных панелей, требования по ГОСТу, фото, расчет количества железобетонных конструкций, монтаж, усиление

Ребристые плиты перекрытия (РПП) считаются безупречными строительными конструкциями, способными выдержать немалый вес, нести значительные нагрузки, работающие на изгиб.

В случае необходимости они могут дополнительно усиливаться поперечными ребрами.

Для того чтобы они гарантировали безопасную эксплуатацию дома в любых климатических условиях и при расчетной сейсмической нагрузке, застройщик должен выполнить правильно их выбор, чтобы равномерно планировать векторы нагрузок, как на несущие стенки, так и на сами плиты.

Содержание

• 1 Особенности П-образной плиты
• 2 Разновидности перекрытий
• 3 Нормативные требования
• 4 Как произвести расчет?
• 5 Процесс монтажа
• 6 Усиление
• 7 Дефекты, причины и их устранение
• 8 Плюсы и минусы применения
  • 8. 1 Где возможна установка?
  • 8.2 Фото
• 9 Заключение

Особенности П-образной плиты

Наиболее популярной модификацией таких видов считается П-образная ребристая плита. Это строительное изделие, из легких /тяжелых бетонов высочайшей марки с ребрами жесткости и армокаркасом внутри. Их устанавливают в здании с целью разделения внутреннего пространства по высоте на этажные пролеты.

Для увеличения прочности изделия, в бетонную смесь добавляют специализированные добавки. Интегрирование в толщу бетона арматурного каркаса приводит к увеличению стойкости плиты к изгибу, поэтому можно в целом уменьшить толщину готового изделия, что существенно экономит объем цемента, а, следовательно, и себестоимость ЖБИ.

П-образные ребристые плиты выпускаются с разной толщиной, в зависимости от области применения: жилые дома — толщина 300 мм, а промышленные — 400 мм. Ребристые плиты промышленного производства выпускается от 150 до 300 см, длиной до 600 см, и весом от 1. 50 до 3.0 т, усиленные конструкции могут иметь вес до 7.0 т.

Разновидности перекрытий

В настоящее время имеется несколько десятков различных модификаций ребристых плит перекрытия, которые классифицируются по назначению, размерам, виду бетона: легкий или тяжелый, типу арматуры и отличительным условиям эксплуатации.

Все характерные особенности плит обозначены соответствующей маркировкой:

• ПП – ребристые плиты перекрытия, выполняют функцию кровли для бесчердачных зданий. Изготавливаются преднапряженными и отличаются отсутствием технологических проемов в конструкции.
• ПГ – ребристые плиты перекрытия, выполняют функцию кровли для бесчердачных зданий, изготавливаются с применением ненапрягаемой арматуры, используются в качестве доборных элементов.
• ПР – ребристые плиты для устройства инженерных коммуникаций.
• ПВ – ребристые плиты со встроенных технологическим проемом под вентиляционную шахту либо установки крышного вентилятором, при этом различают модификацию: 1П – для опора полки ригелей, а 2П – поверх ригелей.
• ПРС — ребристые модификации плит, эксплуатируются, как межэтажные конструкции высотных зданий.

Подробный обзор серий ребристых плит перекрытий в статье по ссылке.

Нормативные требования

Они могут выпускаться только согласно установленным государственным нормативам. Перечень требований значительный, устанавливается к каждому элементу конструкции, сюда входят такие показатели: марка ЖБ по прочности на сжатие, удельные расходы легкого/тяжелого бетона, его плотность, характеристика арматуры и предельные размеры конструкции.

Учитываются следующие ГОСТы:

• 21506-2013;
• 27215-87;
• 27215-2013;
• 25820-2000;
• 26633-2012;
• 13015-2012;
• 34028-2016;
• 7348-81;
• 5781-82;
• 6727-80.

Нормативные условия, которые должны выполняться производителями при выпуске РПП:

1. Соответствовать проектным прочностным показателям, в том числе по трещиностойкости.
2. Морозостойкость в пределах F = 100-300.
3. Марка стали для закладных элементов Ст3.
4. Защита от коррозии — обработка специальными защитными растворами.
5. Масса перекрытий должна соответствовать бетону легких составов до 1800 кг/м³,средних — 2100 кг/м³, а тяжелых свыше 2500 кг/м³.
6. Для ненапрягаемой арматуры применяются марки АV и АтIVC, А240/ 400 и проволоку В500.
7. Для напрягаемой арматуры используют: А600/800/1000, канаты К1400/1500, проволоку В 1200-1500.
8. Коэффициент вариации прочности не выше 9%.
9. Трещины усадочные не выше 0,1 мм, а поперечные в торцах до 0,3 мм.

Подробнее о характеристиках бетонных ребристых перекрытий можно узнать здесь.

Как произвести расчет?

Типоразмер и марку таких модификаций выбирают соответственно с планируемыми нагрузками, которые указываются в проектной документации. При этом учитываются особенно значимые эксплуатационные показатели: поперечные и сейсмические нагрузки, крутящий момент, вес плиты, назначение помещения, характеристики грунт и изгибающий импульс.

Исходные данные для расчета нагрузок на РПП:

• Тип плиты перекрытия: ребристая 2 ПГ 6.
• Длина — 5970.0 мм.
• Ширина — 1490.0 мм.
• Высота — 300.0 мм.
• Вес — 1.500 т.
• Допустимый уровень загрузки — 500 кг/м².
• Количество слоев над плитой- 1 слой.
• Нагрузки определены для покрытия на участках, с возможным скоплением людей.

Расчет:

• Собственная масса плиты толщиной слоя 400 мм, плотностью 2500 кг/м ³.
• Цементно-песчаная стяжка толщиной слоя,20 мм, плотностью 1500 кг/м³.
• Нормативная постоянная нагрузка: плита +стяжка 206.3+36=242,3 кг/м².
• С учетом запасом по коэффициенту надежности: 242.3 х1.2=291 кг/м².
• Нормативная временная полезная нагрузка для жилого помещения, 150 кг/м².
• Нормативная временная полезная нагрузка с учетом запасом по коэффициенту надежности: 150х1. 3= 195 кг/м².
• Итого: 486 кг/м².

Запас по нагрузке равен 500 — 486 = 14 кг/м², что является достаточным для выбора данной модификации РПП, с учетом ранее принятого коэффициента запаса.

Процесс монтажа

Перед началом выполнения СМР по таким плитам перекрытия, заказчик передает подрядчику все исполнительные документы, схемы, расчеты и технологическую карту производства работ.

Также готовится монтажная площадка, инструмент и завозятся необходимые стройматериалы. Стройплощадка в обязательном порядке ограждается и укомплектовывается противопожарными средствами

Подрядчик перед работой должен убедиться в том что:

• все проектные фермы установлены и закреплены в соответствии с проектом;
• установлены все монтажное оборудование и грузоподъемные механизмы;
• расположение ребристых плит находится в рабочей зоне крана;
• к последним по ходу расположения перекрытиям, установлены специальные временные ограждающие стойки.

Алгоритм установки перекрытия:

1. Установку плит начинают по окончании возведения стропильных ферм.
2. Установку производят от 1-ой фермы к другой.
3. Для наблюдения за точности расположения плит по стропильным балкам, на них обозначают продольную ось.
4. Монтажник перед установкой плиты еще раз делает проверку маркировки на соответствие проекту, а также уточняют ее габариты и положение строповочных петель.
5. Металлическими щетками очищают все закладные элементы от ржавчины и грязи, а также возможной наледи при отрицательных температурах наружного воздуха.
6. На последние по месту установки перекрытия ставят стойки ограждения.
7. Для этого такелажник сначала ставит ее наклонно, вводит нижнюю часть под перекрытие и движением направленным «от себя» поднимает ее согласно проекту, придерживая ее левой рукой, а правой завертывает струбцину.
8. Крюки канатных траверс вводят в петли плиты для строповки и защелкивают защитные зажимы на них.
9. К крайней петле, по направлению движения установки, закрепляют канатную оттяжку.
10. После чего исполнитель сигнализирует крановщику, чтобы поднять перекрытие на 30 см, с тем, чтобы удостовериться в прочности строповки. Если все нормально, выдается машинисту команда на продолжение подъема плиты.
11. В процессе подъема автокраном, такелажник с использованием оттяжки разворачивает ее по требуемому направлению укладки.
12. Крановщик должен плавно опустить плиту, после чего монтажники с помощью лома рихтуют ее положение, пока не будут совмещены все проектные отметки.
13. Сварщик согласно проекту выполняет сварку закладных элементов, надежно закрепившись страховочным поясом за канат.

После выполнения установочных и сварочных работ закладных элементов перекрытия и опоры, плиту перекрытия предъявляют представителю технадзора для оформления акта на скрытые работы.

Усиление

В настоящее время применяется несколько вариантов ребристых перекрытий.

Все они предполагают выполнение отверстий для крепежа затяжек, монтажа добавочных элементов либо заливки бетоном. Что в итоге приведет к созданию дополнительных мест сосредоточения опасных напряжений. Помимо этого, использование бетона при усилении повышает нагрузку на плиту.

Основные методы усиления РПП:

• метод наращивания, который состоит в том, что увеличивается толщина плиты снаружи и с одновременной укладкой арматуры;
• монтаж вспомогательных опор;
• создание шпренгельных затяжек — вспомогательного преднапряжения арматуры;
• усиления плит углепластиком.

Создания шпренгельных затяжек — наиболее популярный метод, усиление происходит за счет использования пространственного шпренгеля. Для приготовления такой конструкции используют высокопрочную сталь для выполнения двух поясов: верхнего и нижнего и специализированной стойки между ними. Создается шпренгельная «рубашка» на поверхности плит с ребрами жесткости.

Усиление плит способом наращивания применяют тогда, когда заказчику требуется значительно повысить несущую способность и жизнестойкость конструкций, для чего проводят утолщение добавочным бетонным слоем.

Предварительно проводят подготовительные работы по очистки поверхности, чтобы увеличить адгезию плиты с новым бетонным раствором. После этого на плиту в подготовленную опалубку кладут армированную сетку, которую заливают бетонной смесью с помощью торкрет-машины.

Углепластиковое полотно по главной нити обладает прочностью на разрыв с показателем, который в 3 и более раз превышает прочностные характеристики низкоуглеродистой стали. На ребра клеят углепластиковое полотно с нахлестом на боковую поверхность ребер, с направлением несущей нити вдоль ребра. Если применяется двунаправленное плетение ткани — ее располагают произвольно в соответствии с экономичностью раскроя.

Углеполотно укладывают на эпоксидную смолу, которая обеспечивает крепкую связь материала с бетоном и монолитное соединение слоев после полимеризации. Исходя из уровня плотности полотна, числа слоев и их расположения, итоговая прочность на изгиб возрастает практически до 40%. Поперечные ребра жесткости перекрытий усиливают углеродными ламелями.

Дефекты, причины и их устранение

Защищенность и прочность зданий непосредственно зависит от правильного монтажа и эксплуатации. Тем не менее, даже безупречно установленные РПП могут иметь дефекты, которые образуются в процессе эксплуатации конструкций, находящихся под воздействием окружающей среды или ошибок обслуживающего персонала.

Главные причины, способствующие образованию дефектов на РПП:

• Ошибки, случившиеся при проектировании коробки здания. Они могут быть связаны с неправильным определением действующих нагрузок, допущенных некорректностей при конструировании узлов сопряжения, утраты прочности, вследствие недостаточного объема связующих компонентов, низкокачественному предпроектному исследованию, в том числе по оценке грунтов для расчета основания;
• использование низкокачественных стройматериалов: недостаточная морозостойкость бетонного раствора, низкокачественная арматура и цемент, не соответствующий нормативной марке для данного типа перекрытий;
• недопустимое качество строительно-монтажных работ: неисполнение требований по горизонтальности и вертикали несущих стен, нарушение правил установки и закрепления плит, выполнение работ при отрицательных температурах наружного воздуха;
• устройство дополнительных отверстий на поверхности плит в процессе возведения, которые не соответствуют проекту, что приводит к заметному уменьшению сечению плит и потери их прочностных характеристик.

Практически любой из подобных факторов либо несколько из них в совокупности, в конечном итоге способны привести к образованию серьезных дефектов на РПП. С целью недопущения развития аварийной ситуации в здании, потребуется, как можно скорее выявить источники образования и устранить повреждения, чтобы избежать разрушения дома или промышленного объекта.

Плюсы и минусы применения

Этот вариант железобетонного перекрытия применяется при строительных работах на зданиях различного назначения. Высокие производственные характеристики и длительный расчетный период эксплуатации, гарантируют возводимому объекту наивысшую устойчивость и надежность даже при наиболее неблагоприятных погодных факторах.

Данный вариант плит перекрестий имеет несколько десятков модификаций, которые выпускаются крупными промышленными предприятиями ЖБИ. Они способны вынести нагрузку до 800 кг/м².

Существуют различные варианты их усиления, по-особому заданию заказчика, ЖБИ могут выпустить плиты с нагрузкой свыше 800 кг/м². Такие крупногабаритные плиты перекрытия могут применяться на больших строительных объектах: торговых комплексах, промышленных предприятиях и на объектах коммунальной инфраструктуры.

Главные преимущества конструкции ребристых плит перекрытия:

• сконструированы для значительных нагрузок, поэтому хорошо применимы в сейсмически активных районах;
• высочайшее производственное качество, выносливость и практичность;
• длительный срок эксплуатации выше 50 лет, это качество обеспечивается применением арматуры с антикоррозийными характеристиками и высокой маркой бетона;
• повышенный уровень звуконепроницаемости по сравнению с бетонной плитой;
• низкая себестоимость производства, а, следовательно, и отпускная цена, из-за не очень дорогих и доступных исходных материалов;
• универсальность и экологическая безопасность, может применяться для объектов жилого и общественного назначения, к которым предъявлены повышенные санитарные требования;
• сравнительно простой монтаж;
• высокая устойчивость по отношению к внешним факторам;
• прочность конструкции, которую обеспечивают ребра жесткости, компенсируя возникающие изгибающие нагрузки;
• высокая стойкость по отношению к динамическим/статическим нагрузкам, на 15% превышает показатели у монолитных аналогов, и на 25% — у пустотелых;
• универсальность размера, десятки различных модификаций позволяют подобрать плиту практически для любых строительных конструкций.

К недостаткам ребристых плит застройщики относят необходимость использования мощной грузоподъемной техники, трудность выполнения работ в районах с плотной застройкой, невозможность применять для жилых комнат, где требуется установка ровных потолков.

Где возможна установка?

Изготовляют ребристые перекрытия, как с предварительным напряжением арматуры, так и без него. Последний вариант может устанавливаться при особых условиях: для высотных жилых объектов, при пролете колон не выше 6 м, для крупнопанельных промобъектов, а также для монтажа перекрытий чердачного типа в жилом или административном здании.

Кроме функционального назначения зданий, на которых допускается установка таких плит, имеются ограничения по климатическим и сейсмическим характеристикам и показателям окружающей среды:

• Допустимая температура ниже +50С, которая возникает в результате технологических процессов на промпредприятии;
• Предельно низкая температура выше -40С для сооружений, расположенных в климатических условиях с низкой температурой;
• Сейсмичность не более 9 баллов;
• Отсутствие источников создания агрессивных газов, по отношению к железобетону.

В том случае, когда потребуется эксплуатировать ребристые перекрытия при сверх граничных температурах окружающей среды ниже -40С и выше +50С, плиты должны быть изготовлены по специальному проекту, что отражается в сертификате качества на продукцию.

Фото

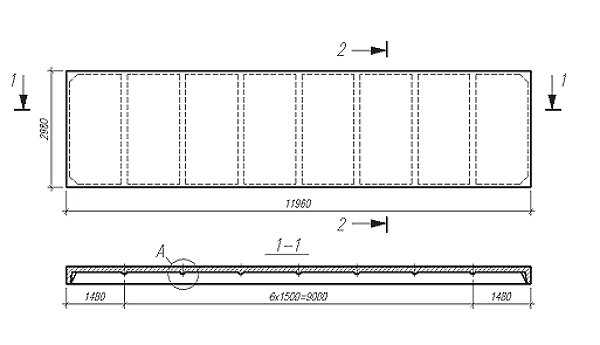

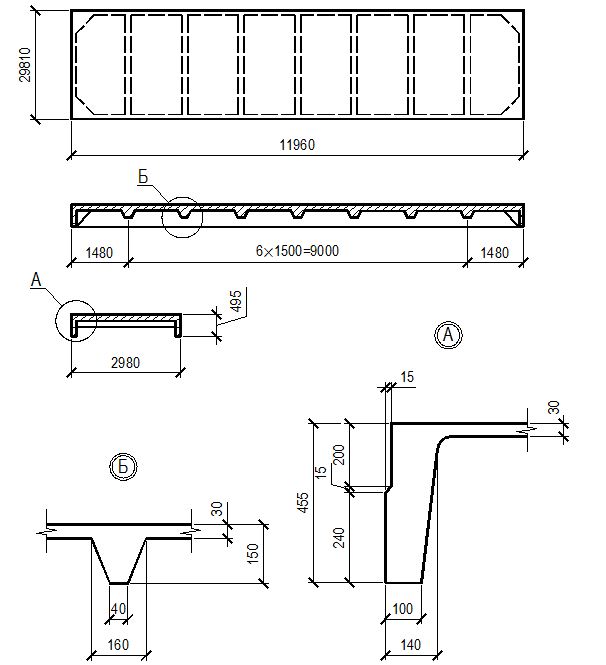

Варианты ребристой плиты:

Заключение

Таким образом, можно подвести итог, что ребристые плиты перекрытия предназначаются в основном для перекрытий крупногабаритных промышленных, и торгово-развлекательных центров. В жилых домах они могут использоваться только в качестве кровельных систем.

Устройство ребер жесткости и развитая система внутреннего армирования внутри плит, обеспечивает повышенную прочность и устойчивость к внешним и внутренним воздействиям без появления деформаций и разрушений.

Объяснение вафельной плиты. Что такое ребристая плита? Преимущества и недостатки вафельной плиты

Объяснение вафельной плиты. Что такое ребристая плита? Преимущества и недостатки вафельной плиты

Вафельная плита, также известная как ребристая плита, представляет собой конструктивный элемент с решетчатой ​​структурой на нижней поверхности и гладкой сверху. Верхняя часть ребристой плиты часто тонкая, тогда как нижние линии сетки обычно представляют собой ребра, расположенные перпендикулярно друг другу и одинаковой глубины. Вафельная плита армирована в двух направлениях.

Все ребра исходят из головок колонн или балок. Глубина ребер равна глубине оголовка колонны или балки. Он более стабилен и подходит для плит или фундаментов с большим пролетом из-за ребер и двойного армирования.

Каковы характеристики вафельных или ребристых плит

Вафельные плиты лучше всего использовать на ровных поверхностях.

По сравнению с другими, количество используемого бетона довольно мало.

Армирование вафельной плиты бывает в виде сетки или отдельных стержней.

В случае вафельной плиты нет необходимости в отдельной выемке балки.

Нижняя поверхность плиты напоминает вафельную, что достигается за счет использования картонных панелей или коробок и т. д.

Рекомендуемая толщина вафельной плиты составляет от 85 до 100 мм, при максимальной общей глубине от 300 до 600 мм.

Балки или ребра вафельной плиты обычно имеют ширину от 110 до 200 мм.

Расстояние между ребрами должно быть от 600 до 1500 мм.

Армированные вафельные плиты могут быть изготовлены для пролетов до 16 метров, однако сборные вафельные плиты предпочтительнее для пролетов длиннее.

Вафельные плиты дешевле, чем армированные стропила и фундаментные плиты, и имеют лучшую устойчивость к усадке.

Вафельные плиты требуют только 70% бетона и 80% стали из бетона и стали, необходимых для усиленного плота.

Какова процедура изготовления вафельных плит или ребристых плит

Вафельные плиты могут быть изготовлены тремя различными способами, как показано ниже.

Монолитный

Сборный

Сборный

Вафельные плиты на месте изготавливаются путем заливки бетона на строительной площадке или в полевых условиях при правильной настройке.

Сборные вафельные плиты состоят из панелей плит, которые где-то отлиты, а затем соединены вместе соответствующей арматурой перед заливкой бетоном.

Третий вариант, сборная вафельная плита, является самым дорогим из трех. В этом случае панели перекрытий армируются при заливке с некоторым натяжением. В результате они не требуют внутреннего армирования площадки.

Чтобы построить вафельную плиту на месте, потребуется опалубка для поддержки плиты. Однако в случае вафельной плиты для опалубки потребуются некоторые дополнительные инструменты.

Какие опалубочные инструменты необходимы для изготовления вафельной плиты или ребристой плиты:

• Вафельные капсулы
• Опоры горизонтальные
• Вертикальные опоры
• Соединители для стен
• Пересечения кубов
• Пластины с отверстиями
• Клиторы
• Прутки стальные

Сначала устанавливаются горизонтальные и вертикальные опоры, затем соединители фиксируют их на месте. Стеновые соединители используются по краям для соединения стены с перекрытием. Небольшие соединители балок соединяют горизонтальные опоры балок, образуя квадратную структуру, в которую будут помещаться гондолы.

Контейнеры обычно изготавливаются из пластика и бывают разных размеров и форм. Размер стручка определяется требованием и длиной пролета. Для более длинного пролета необходимо большое количество стручков. Для одной цельной плиты следует использовать одинаковый размер.

Точно так же соединители балок и кубические соединения бывают разных размеров, чтобы соответствовать размерам контейнеров.

Кубические соединения используются для соединения рамной конструкции с углами гондол. При креплении опалубки в двух направлениях плиты вставляется арматура, а в зазоры, которые после затвердевания называются ребрами, заливается бетон.

Сверху укладывается тонкая бетонная плита, а снизу после ее затвердевания снимаются гондолы и рамы. В результате нижняя поверхность имеет вафельную форму.

Каковы преимущества конструкции из вафельных или ребристых плит

Вафельные плиты используются для перекрытий или перекрытий с большими пролетами, а также в случаях, когда требуется ограниченное количество колонн.

Вафельные плиты имеют более высокую несущую способность, чем плиты других типов.

Они обеспечивают структурную стабильность, а также привлекательный внешний вид. В результате он используется в аэропортах, больницах, храмах и церквях, среди прочего.

Вафельные плиты могут быть изготовлены из бетона, дерева или стали. Бетонные вафельные плиты выбирают для коммерческих построек, а две другие предпочитают для гаражей, декоративных залов и других применений.

Благодаря двухстороннему армированию он обладает отличной способностью гасить вибрацию. В результате контроль вибраций, вызванных движением толпы, полезен для общественных сооружений.

Вафельные плиты легкие и требуют меньше бетона, что делает их рентабельными.

При надлежащем контроле изготовление вафельной плиты выполняется просто и быстро.
Поскольку требуется минимальное количество бетона и стали, для вафельной плиты достаточно легкого каркаса.

Освещение, водопроводные трубы, электропроводка, кондиционирование воздуха, изоляционные материалы и другие услуги могут быть предоставлены в пределах глубины вафельной плиты путем сверления отверстий в нижней поверхности вафельной плиты. Holedeck — это название, данное этой системе.

Каковы недостатки вафельной плиты или ребристой плиты

Из-за большого количества необходимых контейнеров и некоторых уникальных технологий необходимые инструменты для опалубки очень дороги.

В результате увеличения высоты этажа этажность снижена.

Услуги, поставляемые в вафельной конфигурации, могут привести к повреждению плиты, если они не обслуживаются должным образом.

При строительстве требуются квалифицированные рабочие.

Не подходят для мест с уклоном. Если есть уклон, его необходимо засыпать или выкопать, чтобы выровнять участок. Для насыпки почвы следует использовать хорошую почву.

Из-за своего легкого веса они не подходят для мест с сильным ветром или циклонами.

Вафельная или ребристая плита: типы, преимущества и недостатки

Главная » Вафельная плита или ребристая плита

Вафельная плита или ребристая плита представляет собой конструктивный элемент, который имеет гладкую верхнюю часть и имеет решетчатую систему на нижней поверхности.

Верхняя часть ребристой плиты обычно тонкая, а нижние линии сетки часто представляют собой ребра, которые можно расположить перпендикулярно друг другу.

Обычно используется там, где требуются большие пролеты, чтобы избежать пересечения пространства несколькими колоннами (например, в зрительных залах).

Поэтому необходимы более толстые плиты, проходящие между широкими балками (чтобы избежать балок ниже выпуклости по эстетическим соображениям).

Назначение вафельных плит:

• Вафельные плиты более жесткие и легкие, чем аналогичные плоские плиты.
• Обеспечивают низкий прогиб настила, имеют отделку и прочность.
• Превосходный контроль вибрации.

1. Система односторонних ребристых плит:

Односторонняя балочная плита перекрытия состоит из последовательности небольших железобетонных тавровых балок, которые могут быть соединены с балками, несущими колонну здания.

Т-образные балки известны как балки, которые образуются путем установки стальных панелей на постоянном расстоянии друг от друга.

Между этими промежутками заливается бетон, чтобы получились эти ребра.

2. Двухсторонняя система ребристых плит (вафельная система):

Система была разработана для снижения нагрузки на бетонную плиту.

Куполообразный тип матрицы, окруженный ортогональным оребрением, образует двустороннюю конфигурацию для большепролетных плит.

Пустоты между всеми куполами уменьшают статическую нагрузку, так как такая ширина приводит к тому, что часть плиты меньше, чем плоская плита.

Вафельные плиты Процедура строительства:

• Вафельные плиты на месте сооружаются путем заливки бетона на площадку или площадки с надлежащими приспособлениями.
• В сборных вафельных плитах панели плит вставляются, соединяются с надлежащим армированием и заливаются бетоном.
• Сборные вафельные плиты дороже, чем два других метода.
• В этом случае в панелях плиты предусмотрено армирование при литье с некоторым натяжением.
• Поэтому они не требуют внутреннего армирования на площадке.

Характеристики ребристых плит:

Плоский теплообменник в Co…

Пожалуйста, включите JavaScript

Плоский теплообменник в сравнении с другими типами теплообменников области.

Армирование внутри вафельных плит предлагается в виде сетки или отдельных стержней.

В случае использования вафельных плит отдельной выемки для балок не требуется.

Нижняя поверхность плиты выглядит как вафли, которые получаются из картонных панелей, коробочек и т.п.

Рекомендуемая толщина вафельной плиты составляет от 85 до 100 мм, а общая глубина плиты ограничена от 300 до 600 мм.

Ширина балки или ребра в вафельных плитах обычно составляет от 110 до 200 мм.

Рекомендуемое расстояние между ребрами составляет от 600 до 1500.

Армированные вафельные плиты могут быть изготовлены для пролета до 16 метров, в то время как сборные вафельные плиты имеют большую длину.

Вафельные плиты обладают хорошей устойчивостью к усадке, они ниже, чем жесткие стропила и фундаментные плиты.

Вафельные плиты требуют только 70% бетона и 80% стали для бетона и стали для использования в закаленном плоту.

 Читайте также: Односторонняя плита и двусторонняя плита

Преимущества вафельной плиты:

1. Вафельные плиты используются для плит больших пролетов или полов, когда существует ограниченная потребность в нескольких колоннах.
2. Несущая способность вафельной плиты выше, чем у других разновидностей плит.
3. Придают эстетичный вид и хорошую структурную устойчивость.
4. Обладает хорошей способностью гасить вибрацию благодаря двухстороннему армированию.
5. Эти плиты легче и требуют гораздо меньшего количества бетона, поэтому они экономичны.
6. Изготовление этих плит легко и быстро при хорошем контроле.
7. Многие услуги, такие как освещение, водопроводные трубы, электропроводка, кондиционирование воздуха, изоляционные материалы, могут быть предоставлены путем создания отверстий на нижней поверхности вафельной плиты на глубину вафельной плиты.
   Ребристые плиты перекрытия: Ребристые плиты перекрытия. Купить железобетонные ребристые плиты в Москве по выгодным ценам
