принцип работы, виды, правила монтажа, цены, производители
Современные магазины предлагают купить редукторы давления воды любого вида и назначения. Существует несколько классификаций видов РДВ.
Регуляторы, отличающиеся внутренним устройством и принципом работы:
- поршневые — механические приборы, востребованные благодаря низкой цене и простоте в использовании;
- мембранные — более мощные и дорогие приборы, работающие от пружин и диафрагмы.
Виды регуляторов по способу управления:
- электронные — оборудованы электродатчиком, который сканирует давление для активации помпы;
- автоматические — оснащены блоком с пружинами и гайками, восприимчивыми к перепадам напора.
Поршневой редуктор работает от пружин, поршня и вентиля, которые в зависимости от напора контролируют работу золотника. Плюсами такой конструкции являются доступная стоимость, легкость установки и простой надежный механизм. Из минусов стоит отметить высокую чувствительность к загрязнениям и трение деталей.
Мембранный редуктор характеризуется повышенной пропускной способностью, отличной производительностью и длительным сроком эксплуатации без поломок. Прибор работает от подпружиненной диафрагмы, которая расположена в специальном герметичном отсеке. Такие устройства имеют высокую цену, но она оправдывается мощными техническими характеристиками.
Также существуют проточные регуляторы, которые используются редко, но обладают хорошими свойствами. В них отсутствует подвижный механизм — внутренняя конструкция представляет собой многочисленные протоки и отсеки. Вода, поступая в такой лабиринт, замедляет скорость движения, что снижает ее давление и защищает сантехнику от гидроудара.
Технические характеристики популярных моделей РДВ
| Вид регулятора | Диаметр подключения (дюйм) | Пределы регулировки давления (Бар) | Пропускная способность (м³/час) | Номинальный расход воды (м³/) |
| С фильтром и манометром | 1/2 | 2-5 | 1,40 | 0,95-1,27 |
| С фильтром и манометром | 1/4 | 2-5 | 2,44 | 1,70-2,27 |
| Ограничитель расхода | 1/2 | 2-4 | 1,98 | 0,95-1,27 |
| Мембранный | 1/2 | 0,5-7 | 1,85 | 0,95-1,27 |
| Мембранный | 3/4 | 0,5-7 | 2,60 | 1,70-2,27 |
| Поршневой | 1/2 | 1-4,5 | 1,60 | 0,95-1,27 |
| Поршневой | 3/4 | 1-4,5 | 2,61 | 1,70-2,27 |
| Поршневой | 1 | 1-4,5 | 3,34 | 2,65-3,53 |
| Поршневой | 1 ¼ | 1-4,5 | 4,89 | 4,34-5,79 |
| Поршневой | 1 ½ | 1-4,5 | 7,85 | 6,78-9,00 |
| Поршневой | 2 | 1-4,5 | 10,8 | 10,6-14,1 |
| Поршневой с манометром | 1/2 | 0,5-5,5 | 1,6 | 0,95-1,27 |
Устройство, принцип работы и установка редуктора давления воды
Доброго времени суток всем, кто читает этот пост! В нем я расскажу о редукторах понижения давления.
Начинаем, как обычно, с определения.
Для чего нужен редуктор давления воды
Редуктор понижения давления — устройство, которое позволяет локально снизить давление в системе водоснабжения квартиры или частного дома.
Предназначен редуктор для защиты водопроводного оборудования от действия высокого давления.
Редукторы понижения давления бывают следующих основных видов:

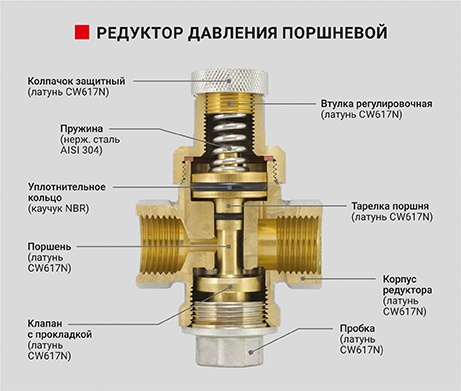

Поршневой редуктор давления воды: принцип работы и устройство
Поршневые редукторы — внутри таких редукторов находится поршень, который держится пружиной.
Изнутри такой редуктор делится на две камеры — входную и выходную.
Вода во входной камере давит на поршень и приоткрывает створ, через который попадает в выходную камеру.
Таким образом, из-за узкого створа давление в выходной камере получается меньше, чем во входной.
По температуре такие редукторы ограничиваются верхним пределом в 80° Цельсия (если иное не оговорено в паспорте).
Это позволяет применять для горячего и холодного водоснабжения.

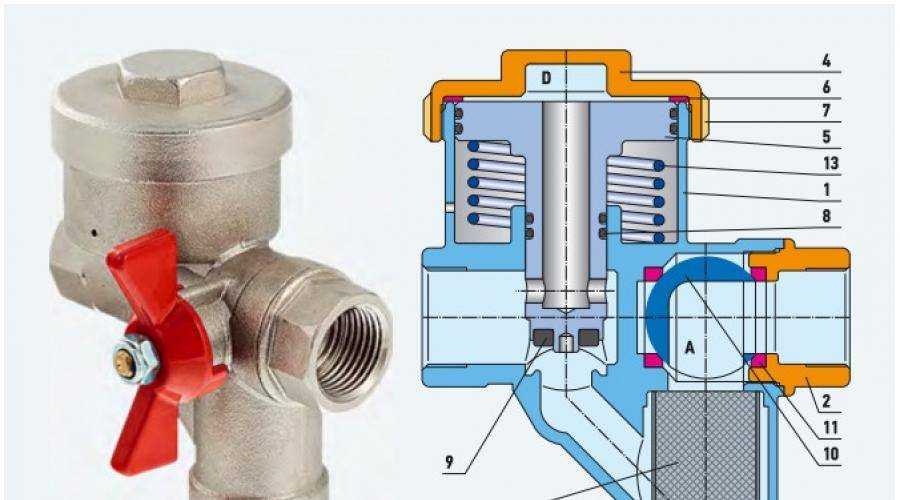

Устройство поршневого редуктора показано на нижнем рисунке:
- Крышка.
- Верхняя часть корпуса.
- Нижняя часть корпуса.
- Диск корпуса.
- Регулировочная гайка.
- Пружина.
- Диафрагма.
- Кольцевые уплотнения
- Стержень.
- Уплотнение клапана.
- Клапан.
Мембранный редуктор давления воды: принцип работы и устройство
Мембранные редукторы — более дорогой и совершенный вид редукторов понижения давления.
Мембранный редуктор имеет больший диапазон регулирования давления и менее чувствителен к качеству воды.
Отсутствие в конструкции трущихся частей обеспечивает больший, чем у поршневых редукторов срок службы.
По температурным характеристикам мембранные редукторы не отличаются от поршневых, но могут применяться на более высоких давлениях (до 25 атмосфер).

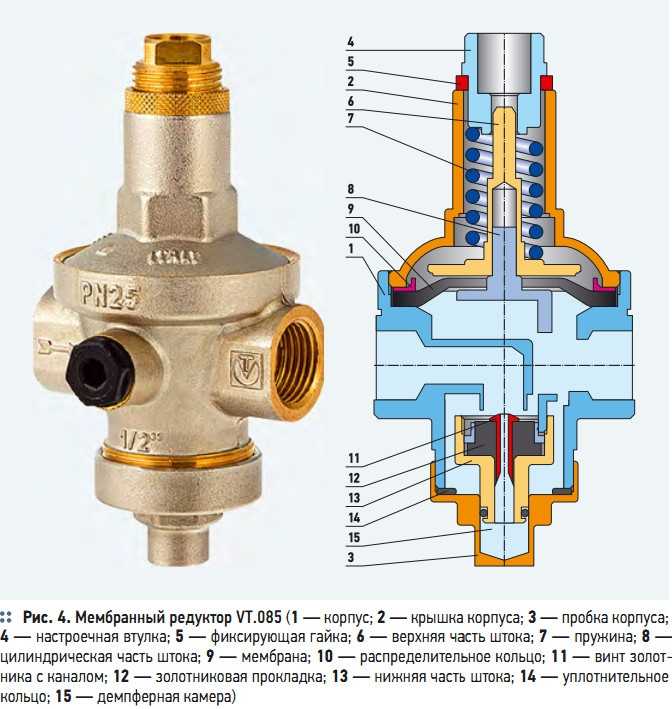

Принцип работы такого редуктора поясню при помощи рисунка.
- Латунный корпус.
- Крышка корпуса.
- Пробка корпуса.
- Регулирующая втулка.
- Гайка.
- Верхняя часть штока.
- Пружина.
- Цилиндрическая часть штока.
- Мембрана.
- Распределительное кольцо.
- Винт золотника.
- Прокладка.
- Нижняя часть штока.
- Уплотнитель.
- Седло.
Как видно из верхнего рисунка, вода, попадающая на вход редуктора, своим давлением давит на прикрепленный к штоку золотник.
Вода стремится вдавить золотник в седло с одной стороны, а с другой его стремится удержать на месте пружина.
После чего вода через небольшую щель попадает на выход редуктора.
Таким образом, давление на выходе из редуктора будет меньше, чем на его входе.
Если давление на входе будет меньше чем то, на которое настроен редуктор, то проток через редуктор не блокируется.
Установка редуктора давления воды своими руками
Требования по монтажу зависят от производителя редукторов и обязательно указываются в инструкции, которая идет в комплекте с редуктором.
Для всех редукторов важно соблюдать направление протока (оно указывается на корпусе при помощи стрелки).
Для некоторых важно положение в пространстве. Связано это с особенностями конструкции или с наличием встроенного грязевика.
Обычный поршневой редуктор не чувствителен к изменению положения в пространстве.
Кроме того, для возможности снятия и обслуживания необходимо ставить шаровые краны до и после редуктора.
Устанавливается редуктор понижения давления на вводе в дом или квартиру до приборов учета, но после фильтров грубой очистки.
При установке редуктора перед водонагревателем, производитель рекомендует выдерживать расстояние и не ставить его прямо на вводе.
Иначе излишние давление, которое появляется при нагреве воды нарушит работу редуктора и от него не будет никакого толку.
На этом рекомендации по монтажу редукторов заканчиваются.
Выбираем редуктор давления воды
Редуктор, при правильной эксплуатации должен прослужить вам много лет.
При выборе прибора в магазине, я рекомендую не покупать совсем дешевые поршневые модели.
Они скорее всего сделаны из дешевых материалов и срок их службы будет меньше, чем у качественных европейских моделей.
На этом все, пишите вопросы в комментариях.
Как работает регулятор давления воды
К
Аарон Стикли
Аарон Стикли
Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 22.03.22
Рассмотрено
Ричард Эпштейн
Рассмотрено Ричард Эпштейн
Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений.
Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Микела Бутиньоль
Регулятор давления воды (иногда называемый редукционным клапаном или PRV) представляет собой специализированный сантехнический клапан, который снижает давление воды, поступающей в дом через магистральный водопровод. Этот клапан снижает давление до безопасного уровня, прежде чем вода достигнет каких-либо сантехнических приборов внутри дома.
Слишком большое давление воды может вызвать множество проблем с сантехникой, поэтому очень важно держать давление воды под контролем. Хотя регулятор давления воды не является необходимым для каждой сантехнической установки, он может быть необходим в ситуациях, когда городское водоснабжение поступает в дом под очень высоким давлением или когда давление воды неравномерно.
Большинство домашних сантехнических приборов рассчитаны на наилучшую работу при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко муниципальные водопроводы попадают в дом под давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, протечке кранов и других приспособлений и поломке приборов. Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды для всего дома по-прежнему обеспечивает защиту этих приборов, а также служит для защиты всех труб и арматуры по всему дому.
Как работает регулятор давления воды
Регулятор давления воды представляет собой куполообразный латунный фитинг, который обычно находится сразу за основным запорным клапаном, где магистральный водопровод входит в дом. Обычно сверху есть регулировочный винт. Внутри регулятор давления воды имеет переменную подпружиненную диафрагму, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.
Когда вода поступает в регулятор под высоким давлением, внутренний механизм сужает диафрагму, чтобы сузить поток воды. Это может снизить давление в диапазоне от 50 до 80 фунтов на квадратный дюйм, что значительно снижает нагрузку на трубы и арматуру, установленные за клапаном. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, позволяя большему количеству воды проходить через клапан. Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым снизив давление воды на выходе из клапана), или ослабить, чтобы позволить воде более свободно проходить через клапан (тем самым увеличивая давление воды на выходе).
Когда система защищена регулятором давления воды, меньше нагрузка на внутренние клапаны приборов, меньше вероятность протекания смесителей и запорной арматуры, выравниваются колебания напора воды.
Нужен ли он мне?
Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в главном водопроводе вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном или хозяйственном магазине. Прикрутите манометр к любому нагруднику или крану стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и арматуру. Давление воды в городе может значительно колебаться, часто увеличиваясь ночью, когда общая нагрузка снижается, поэтому обязательно проверяйте его в разное время дня. И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или бытовых приборах.
Вы также можете обратиться в местную компанию по водоснабжению, которая, вероятно, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.
Смотреть сейчас: Как проверить давление воды в вашем доме
Советы по установке
Если вам нужен регулятор давления воды, то его лучше всего установить сразу после основного запорного крана, управляющего водопроводом, поступающим в ваш дом. Такое положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро перекрыть главный водопроводный кран, если вам нужно заменить или отремонтировать регулятор.
Если у вас уже есть регулятор давления, его обычно довольно легко заменить регулятором той же марки и модели. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор той же марки должен подходить точно так же, как и старый. Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.
С другой стороны, новая установка более сложна, так как потребует некоторых работ на главном водопроводе. Если у вас нет достаточного опыта в сантехнических работах, возможно, лучше вызвать сантехника, так как установка может потребовать изменения положения основного запорного клапана воды, чтобы создать необходимое пространство для регулятора давления воды.
После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Чтобы отрегулировать, ослабьте контргайку на регулировочном винте, затем поверните винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к нагруднику шланга с резьбой где-то в доме.
Техническое обслуживание
Как и все сантехнические приборы и клапаны, регуляторы давления воды со временем стареют и выходят из строя. Если вы заметили гидравлический удар любого типа или испытываете колебания или несоответствия давления воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом.
Всегда полезно проверять давление воды не реже одного раза в год или всякий раз, когда у вас возникают вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.
Помните, что слишком большое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может привести к протечке туалетов, капанию воды из кранов, гидравлическим ударам в стенах, а в крайних случаях даже к разрыву труб, которые могут затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.
Как работает редукционный клапан? Пошаговая анимация
Как работает редукционный клапан?
Редукционный клапан давления поддерживает постоянную уставку после клапана.
Для снижения давления в условиях высокого давления можно использовать комплект регулирующего клапана высокого давления, предназначенный для применения в условиях снижения давления.
В этом видеоролике мы рассмотрим производственный поток через этот блок редукционного клапана высокого давления, оснащенный управляемым диафрагмой пилотным клапаном высокого давления.
Как работает пилот высокого давления 30 HPG с мембранным управлением
- Начиная с регулирующего клапана в закрытом положении и регулировочного винта, еще не откалиброванного до нужного заданного значения, давление на входе начинает течь — в этом примере до давления 400 фунтов на квадратный дюйм.
- Пока нет давления подачи, чтобы открыть клапан.
- Давление на входе поступает в капельницу , которая удаляет жидкость из подаваемого газа, которая может повредить другие инструменты.
- Регулятор подачи газа снижает давление на входе до 30 фунтов на квадратный дюйм, чтобы обеспечить давление подачи на пилот после прохождения через фильтр.
- Это давление подачи поступает в пилотный клапан, где поток встречается и блокируется пробкой пилотного клапана.
- Когда регулировочный винт не навинчен, давление вниз на узел мембраны пилотного клапана отсутствует. Как только регулировочный винт ввинчивается дальше в крышку, пружина оказывает давление на узел, который позиционирует пилотную заглушку, чтобы открыть поток давления подачи в привод регулирующего клапана.
- Это давление питания давит на диафрагму регулирующего клапана, работая против натяжения пружины. Это открывает клапан и позволяет давлению вверх по потоку перемещаться вниз по потоку.
- Далее газ, расположенный ниже по потоку, проходит через защитное устройство измерительной линии . Это устройство блокирует давление на пилот, когда оно превышает рабочее давление этого пилота.
- Давление на выходе пилотного клапана сообщает клапану, что делать дальше. При заданном значении 100 фунтов на квадратный дюйм этот пилот будет держать клапан открытым до тех пор, пока не будет достигнуто значение 100 фунтов на квадратный дюйм.
- Когда давление приближается к заданному значению, имеется достаточное усилие, толкающее вверх узел мембраны пилотного клапана, чтобы поднять его и переместить пробку пилотного клапана.
- Теперь блокируется подача давления питания в привод регулирующего клапана, и вместо этого давление мембраны перенаправляется через пилот и сбрасывается.
- Это позволяет регулирующему клапану перейти в положение отказа, которое в данном случае закрыто.
- После сброса давления и силы, достаточной для преодоления пружины пилотного клапана, узел мембраны пилотного клапана опустится.
- Это зафиксирует верхнюю часть заглушки пилотного клапана и удалит нижнюю часть, что позволит подать давление обратно в привод регулирующего клапана.
- Если условия потока стабильны, клапан будет открываться и закрываться лишь на небольшой процент для поддержания уставки.
При заданном значении 100 фунтов на квадратный дюйм этот пилот будет держать клапан открытым до тех пор, пока не будет достигнуто значение 100 фунтов на квадратный дюйм.
В этом примере давление на выходе будет колебаться от 99 фунтов на квадратный дюйм, когда клапан едва открыт, до 100 фунтов на квадратный дюйм, когда клапан закрыт.
Это также можно увидеть на индикаторе хода, поскольку он перемещается только между двумя нижними отметками.
По мере повторения этого цикла жидкости продолжают выпадать из подающего газа в капельницу, откуда их необходимо будет регулярно сливать, в зависимости от условий.
Как работает пилотный клапан высокого давления с сильфонным управлением 150 PG
В этом видео мы рассмотрим производственный поток через этот блок редукционного клапана, сконфигурированный с пилотным клапаном высокого давления с сильфонным управлением.
- Начиная с регулирующего клапана в закрытом положении и регулировочного винта, еще не откалиброванного до желаемого заданного значения, начинает поступать давление на входе – в этом примере до давления 400 фунтов на квадратный дюйм.
- В настоящее время еще недостаточно давления подачи, чтобы открыть клапан.
- Давление на входе поступает в капельницу, которая выбивает жидкость из подаваемого газа, что может повредить другие инструменты.
- Регулятор подачи газа снижает давление на входе до 30 фунтов на квадратный дюйм, чтобы обеспечить давление подачи на пилот.
- Это давление подачи поступает в пилотный клапан, где поток блокируется пробкой пилотного клапана.
- Когда регулировочный винт выкручен, давление на узел мембраны пилотного клапана отсутствует. После завинчивания регулировочного винта пружина оказывает давление на узел, который позиционирует пилотную заглушку, чтобы открыть поток давления подачи в привод регулирующего клапана.
- Это давление питания давит на диафрагму регулирующего клапана, работая против натяжения пружины.
- Это открывает клапан и позволяет давлению вверх по потоку перемещаться вниз по потоку.
- Далее газ, расположенный ниже по потоку, проходит через защитный кожух измерительной линии. Это устройство защищает пилота от избыточного давления. Он блокирует выходное давление, когда оно превышает регулируемый предел, и снова открывается, когда входное давление падает ниже предела.
- Давление на выходе пилотного клапана сообщает клапану, что делать дальше. При заданном значении 150 фунтов на квадратный дюйм этот пилот будет держать клапан открытым до тех пор, пока не будет достигнуто значение 150 фунтов на квадратный дюйм.
- Когда чувствительное давление приближается к заданному значению, оно заставляет сильфон сжиматься, заставляя шток сильфона перемещаться вверх к узлу диафрагмы.
- Это сжимает пружину пилота и перекрывает подачу давления на привод регулирующего клапана.
- Это также снимает верхнюю часть пробки пилота, что позволяет сбросить давление.
- Это позволяет регулирующему клапану перейти в положение отказа, которое в данном случае закрыто.Редуктор давления воды устройство и принцип работы: ✎ Что такое редуктор давления воды? Зачем он нужен?
