Редуктор давления воды в системе водоснабжения - RMNT

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка.

Зачем нужен редуктор давления

Не всегда давление на точке разбора водоснабжения соответствует норме. Скорее, даже так: оно почти никогда норме не соответствует, и если давление ниже нормируемого — это всего лишь малоудобное явление, то с высоким напором могут возникнуть вполне конкретные технические проблемы.

Причина такого несоответствия проста: нормативы пишутся людьми, слабо себе представляющими детали технической реализации для их соблюдения. Например, в многоэтажках Москвы установлены предельные нормы в 4,5 и 6 кгс/см2 для горячего и холодного водоснабжения соответственно. Не учитывается тот факт, что естественная гравитационная разница давлений в любом стояке составляет около 1 кгс/см2 на каждые 10 м высоты.

Подобные ограничения не позволили бы подать горячую воду выше 15-го этажа без соответствующего превышения нормы в самой низкой точке водоразбора.

Давление целенаправленно завышается, и это, в принципе, нормальная практика в высокоэтажных объектах, но только при задействовании специальных технических средств.

Без них жители нижних этажей попадают в группу риска: магистральная система способна выдержать высокое давление и его скачки, но что будет с бытовой сантехникой, если даже системы на сшитом полиэтилене, которые на сегодня считаются самыми надёжными, рассчитаны на давление до 10 бар?

Пример подключения редуктора на вводе холодной и горячей воды в квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки

К специальным средствам, защищающим внутреннюю сантехнику от избыточного давления и гидроударов, относятся водяные редукторы. Их установка почти всегда ложится на плечи жильцов и требуется не только в нижних этажах высоток, но и в любых других местах, где периодические замеры давления показывают уход от нормы, трубы сильно шумят при протоке, а возможно даже, что от близко расположенного коллектора давление в момент переключения заставляет трубопровод вполне заметно подрагивать.

Устройство: как работает редуктор

Главная задача водопроводного редуктора — стабилизировать давление на выходе и поддерживать его в заданном диапазоне вне зависимости от мгновенных изменений на входе, при этом обеспечивая номинальный проток. И хотя в магазинах сантехники можно насчитать десятки разновидностей редукторов, практически все они решают свои задачи за счёт одинаково устроенного поршневого механизма.

По принципу своей работы редуктор схож с вентильным краном: шток и широкий поршень в узком посадочном месте регулируют просвет, ограничивая напор воды. Разница лишь в том, что при статическом положении поршня давление на выходе будет всегда изменяться пропорционально давлению на входе, а в редукторе положение поршня определяется соотношением текущего давления и жёсткости регулируемой пружины.

Подстройка редуктора «на ходу» возможна за счёт так называемого пилотного контура: если давление в нём поднимается, клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и снижает проходное сечение.

Помимо основного механизма регуляции давления, наиболее продвинутые образцы редукторов могут также включать в себя некоторые из следующих дополнительных устройств:

  1. Выходной манометр. Он необходим для контроля за исправной работой. Регулировочный маховик редуктора, как правило, имеет градуированную шкалу, но отклонение в результате может составлять около 0,5 бар.
  2. Сетчатый фильтр грубой очистки. Внутренние каналы бытовых редукторов очень чувствительны к засорению и удаление мелкого мусора из воды критически важно.
  3. Клапан сброса воздуха. Этот узел помогает избежать сбоев в работе и шумов, вызванных завоздушиванием.
  4. Шаровой кран. Позволяет совместить в редукторе функцию запорной арматуры для установки на входе в систему.

Типы водопроводных систем, нуждающихся в стабилизации

Редукторы устанавливают не только в многоэтажных домах, где есть опасность избыточного давления. Сама возможность выровнять напор очень привлекательная для повышения комфорта. Давление в стояках ХВС и ГВС почти всегда отличается, из-за этого возможна неправильная работа смесителей. Парная установка регуляторов давления способна решить эту проблему.

Опасность гидроудара свойственна и автономным системам водоснабжения, например, при питании от скважины. Из-за некорректной работы обратных клапанов в магистральной трубе создаётся разрежение, которое усиливает напор при включении насоса. Подобная динамическая нагрузка очень негативно воздействует как на насосное оборудование, так и на водопровод в целом, а в особенности на компрессионные фитинги.

Установка регулятора давления может быть обязательна для сохранения действия гарантии на многие виды бытовой и отопительной техники. Сюда относятся водонагреватели, котлы отопления с прямой автоматической подпиткой системы, стиральные и посудомоечные машины.

Общая и локальная установка

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка.

Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Настройка и устранение неисправностей

Считается оптимальным и наиболее удобным давление воды на выходе из крана в 2–3,5 кгс/см2. Но такого значения не всегда просто добиться, особенно учитывая необходимость нормализации статического давления, когда водоразбор закрыт, и вода не двигается.

Все редукторы отличаются разным быстродействием. При появлении протока давление падает на 0,5–1,2 атм в зависимости от действующей уставки. Через несколько секунд давление снова повышается (если это позволит давление на входе редуктора), но не до статического уровня, а немного ниже. В идеале выходное давление должно быть как минимум на 1,5 кгс/см2 ниже входного значения, иначе проток воды будет замедляться слишком сильно.

Это стоит учитывать при регулировке рабочего давления насосной станции.

Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра. Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

рмнт.ру

редуктор системы водоснабжения в квартире, правильная регулировка

Когда необходимо создать новую систему водоснабжения или реконструировать старую, важно правильно разместить все приборы, которые обеспечат возможность бесперебойного потребления воды, а также фитинги и другие конструктивные элементы системы.

Важной частью этой конструкции выступает регулятор давления воды или редуктор.

Что такое регулятор давления воды в системе водоснабжения квартиры и дома?

Давление в гидросистеме может меняться в ту или иную сторону. Это неудобно для потребителей и может быть опасно для конструкций. Регулятор давления воды в системе водоснабжения стабилизирует напор, поддерживает уровень воды. Если напор в трубах повышается резко, это может вызвать их повреждение.

Регулятор предохраняет от перегрузок и гидроударов, которые могут поступить от магистрали.

Устройство и принцип действия РДВ

РДВ имеет металлический корпуса с соединением, оснащенным резьбой. Чтобы пользователь мог самостоятельно настроить напор воды, прибор содержит винт настройки и манометр.

В водных коммуникациях частного дома стабилизацию выполняют при помощи реле и гидроаккумулятора, которые встроены в магистраль и регулируют работу насоса. РДВ используется в таких системах водоснабжения:

  • водозаборных;
  • противопожарных;
  • оросительных;
  • технологических;
  • коммунальных.

Конструкция всех регуляторов идентична и включает, в частности, клапан и поршень, пружинно-мембранный механизм, блок управления.

Принцип работы РДВ состоит в том, что он регулирует поток входящей через пружину и мембрану воды, делает его стабильным на выходе. Это защищает трубопровод от перегрузок и скачков подачи воды.

Прибор имеет внешний корпус из металла и два соединения с резьбой, которыми подключается через основную трубу к водопроводной системе.

Виды регуляторов

РДВ бывают нескольких видов: поршневые, мембранные, проточные, автоматические и электронные.

Поршневые

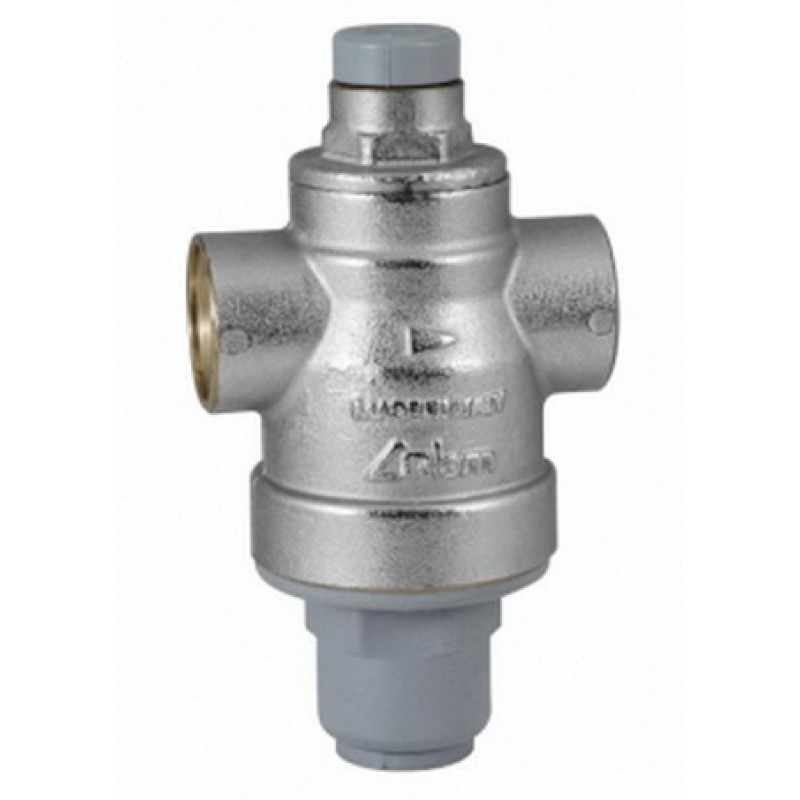

Так выглядит поршневой регулятор

Этот вид регулятора давления – самый популярный клапан для воды. Главное его преимущество – низкая стоимость.

Механизм работает с помощью поршня, увеличивающего или уменьшающего проходное сечение канала трубы. Напор воды устанавливается вентилем вращения. На выходе напор имеет диапазон от 1 до 5 атм.

Недостатком регулятора подобной конструкции является чувствительность поршня к попаданию мусора. Это может стать причиной износа и последующей поломки. Обезопасить от этого сможет фильтр, часто он даже входит в комплектность прибора.

Мембранные

В регулировке давления воды мембранный вид редуктора имеет преимущества по нескольким показателям:

  • регулировка воды в пределах от 0,5 до 3,0 куб.м/ч;
  • пружина и мембрана установлены в герметичной камере;
  • высокая степень надежности;
  • не требователен в эксплуатации.
Мембранный регулятор давления воды

Однако у него есть и недостатки: высокая стоимость и большое количество движущихся деталей в устройстве, что усложняет процедуру ремонта.

Проточные

Индивидуальность данного вида РДВ – в отсутствии движущихся механизмов.

Это является существенным плюсом, потому как обеспечивает защиту от поломок и увеличивает срок эксплуатации. Эта модель обеспечивает движение потока с помощью постоянных вращений его во внутреннем лабиринте.

Отсутствие отдельных механизмов и использование пластмасс в качестве материалов для изготовления редуктора обеспечивают его низкую стоимость. Но в данную модель необходимо отдельно устанавливать клапан на входе. Диапазон работы 0,5–3,0 атм.

Автоматические

Автоматическое устройство регулирует напор воды в трубопроводе благодаря мембранному механизму. Сила сжатия пружин зависит от силы напора воды. При этом происходит процесс размыкания и замыкания контактов в регуляторе, что и производит запуск или выключение помпы в насосе. Реле является стабилизатором давления при подаче воды в квартире или доме.

Электронные

Электронный механизм контролирует расход воды в трубопроводе и по мере необходимости включает насосную станцию. Датчик снимает и обрабатывает необходимые данные. Когда в трубах воды нет, сигнал поступает на электронный регулятор и помпа не включается. Конструкция состоит из:

Электронный регулятор
  1. Корпуса.
  2. Датчиков слежения.
  3. Электронного реле.
  4. Втулки, включающей регулятор давления.
  5. Муфты, к которой подключается система.

Задать параметры стабилизации можно на экране, где отображаются характеристики подачи воды. Электронный механизм слежения за водным потоком более эффективен, чем механический. Регуляторы на механической основе не всегда могут вовремя среагировать на сухой ход в системах водоснабжения, поэтому электронные аппараты все чаще используются в быту.

Такие редукторы работают без шума и надежно защищают от скачков напора воды.

Как выполняется установка редуктора давления воды

Расположение РДВ регламентируется техническими правилами для систем подачи воды и ее утилизации. Устройства должны находиться в начале запорной арматуры, перед приборами учета. Так они более эффективно защитят техническое оборудование, счетчики воды и фильтровочные узлы.

Как правильно разместить в квартире

Установка редуктора давления способствует стабилизации тока жидкости в трубах, защищает систему от сбоев, предотвращает вероятные поломоки от гидроударов. Многие жители квартир уже испытали положительные результаты установки данного устройства.

Бытовые регуляторы способствуют сокращению магистрального напора воды. Устанавливать их нужно за учетными приборами и очистительным фильтром. Лучшее положение для трубы – горизонтальное. Регулятор помещают между кранами корректировки давления обязательно вертикально. В наклонном или горизонтальном положении механизм монтировать нельзя.

Перед установкой прибор надлежит собрать и проверить боковые заглушки на наличие отверстий. Позже сюда будут ставиться манометры. Монтаж выравнивателя давления в квартире не имеет принципиальных отличий от установки счетчиков для холодной и горячей воды. Чтобы определить, куда движется жидкость внутри механизма, ставят метку.

Если монтируют с использованием полипропиленовых труб, то применяют переходники, которые поставляются в комплекте.

В установку регулятора также необходимо включить сетчатый фильтр. Шаровый кран для регулятора давления в таком случае обязателен при установке. Стыки соединений должны прилегать максимально плотно друг к другу, поэтому прокладывают ФУМ-ленту или паклю.

С помощью разводного ключа затягивают соединения с проложенным уплотнителем, завершая процесс установки. При затягивании гаек не нужно слишком усердствовать, потому что чаще всего они выполнены из латуни, следовательно, среднепрочного типа. Монтирование – трудоемкий процесс, и если вы не обладаете соответствующими навыками, то лучше будет пригласить мастера.

Правильная установка РДВ в частном доме

Регулятор давления горячей или холодной воды в индивидуальном доме идентичен по функциям таковому в квартире. Разница в наличии помпы для поддержания необходимого напора воды. РДВ вместе с насосом монтируется с манометром, направленным вверх.

Местом установки служит соединение магистральной трубы с системой подачи. Если же вода подается из скважины, то регулятор воды крепится за ней. Производители некоторых марок упрощают покупку данного вида приборов, предлагая комплект с насосом.

Во время обвязки ГВС учитывают систему фильтрации, если она не была встроена сразу. Место крепежа фильтра – это начало домовой трубы. С двух сторон редуктор обеспечен запорной арматурой. Регулирование силы потока производится с помощью прямой линии – это 5 рабочих диаметров. Установка устройств требует технических знаний и соответствующего опыта.

Регулировка редукторов давления воды в системах водоснабжения

Разные регуляторы воды обеспечивают разную функциональную скорость. Образование протечки снижает уровень напора в среднем на 1,5 атм. Через пару секунд напор становится сильнее, выше статического состояния. Идеальное значение напора на выходе – 1,5 атм.

Если сила движения воды в трубопроводе ниже, то поток слишком замедлится. Эти параметры следует учитывать при регулировке устройства редуктора.

Чтобы РДВ работал исправно, необходимо промывать встроенный фильтр. Если это не устраняет причину неисправности, то дело в износе его механических элементов. Регулировка выполняется, когда система функционирует с напором воды в ней. При отсутствии манометра систему не стоит трогать, это может сбить настройки, выставленные на заводе.

В видео показано, где лучше всего устанавливать редуктор и как правильно отрегулировать давление в нем:

Критерии выбора

При выборе регулятора водоснабжения учитывайте его материал, технические характеристики конкретной модели и особенности конструкции прибора.

Конструктивные особенности

Конструктивно РДВ разделяются на поршневые и мембранные. Поршневые модели практически не изнашиваются, но даже с учетом этого они менее надежны, потому что их механизм чувствителен к мусору и загрязненной воде.

Мембранный редуктор, напротив, неприхотлив в эксплуатации благодаря диафрагме, разделяющей работу по двум камерам. В герметичной части находятся основные механизмы. При правильном соблюдении инструкций по эксплуатации редуктор будет работать долго и надежно, но необходимо постоянно наблюдать за сохранностью мембраны.

Нормативные требования к квартирным регуляторам

К нормативным требованиям относят следующие:

  1. Квартирные регуляторы должны иметь свободный доступ и обеспечивать давление, не превышающее 0,3 МПа (3 кгс/см2).
  2. Охват работы выходного давления до 0,04 МПа.
  3. Пропускная способность в значении до 0,5 л/с.
  4. Количество срабатываний не менее 250 тыс. с учетом эксплуатации до 10 и более лет.

Технические параметры

Предприятия выпускают РДВ с разными параметрами оснащения. Чтобы понять, какой именно тип устройства нужен для установки в квартире, необходимо изучить технические характеристики. Эта информация предоставлена в техпаспорте или в таблице на задней панели регулятора воды.

Важно также обратить внимание на рабочую температуру механизма. Если есть указание на 0–40 °С, то редуктор предназначен для водопроводов холодной воды. Для подачи горячей воды выбирайте редуктор с показателем 130 °С.

Материалы и качество производства

Регулятор воды должен быть выполнен из прочных металлических сплавов – бронзового, стального, латунного – с лигатурами для защиты от коррозии.

Дабы не ошибиться с выбором качественного изделия, смотрите на критерий цены и массы устройства. Качество всегда стоит дороже, а более тяжелый вес говорит о наличии металла.

Обзор редукторов регулировки давления воды в системах водоснабжения

Стабильное давление обеспечивает правильную работу системы подачи воды. На рынке предлагаются модели отечественного и иностранного изготовления. Перед покупкой стабилизатора давления воды изучите распространенные марки устройств.

Популярные модели РДВ Honeywell

РДВ этой марки служат для стабилизации систем водоснабжения, защищают от рисков перепада напора воды, бесшумны в работе.
Признанными марками являются устройства:

  • Honeywell DDS 76 1/2″: в набор входит фильтр очистки, реле ведет сравнительную таблицу до и после его применения, при скачке напора больше оптимального наступает обратная промывка;
  • Honeywell D06F-1/2″ B: поддерживает стабильный напор в трубопроводе, настройка происходит поворотом крана регулятора давления, имеется шкала установки и отрезок трубы для монтажа манометра;
  • Honeywell D06F-1/2″ A: обечпечивает предохранение системы и оборудования, постоянный заданный уровень давления;
  • Honeywell D06F-3/4″ B: подходит для бытового и промышленного использования в системе с горячей водой;
  • Honeywell D06F-3/4″ A: защищает систему от избытка давления, в наличии патрубок, к которому подключается манометр, шкала и регулирующая ручка.

Приборы, изготовленные компанией Honeywell, нельзя назвать дешевыми, но при этом их прочность и долговечность полностью обосновывают стоимость.

Модели РДВ Valtec

На рынке представлены следующие модели РДВ:

  1. Редуктор мембранный Valtec VT.085 1/2″ поддерживает оптимальный уровень давления воды и газов для водоснабжения и отопления. Его плюсы в том, что он не подвержен влиянию загрязнений среды и не содержит трущихся элементов.
  2. Valtec VT.082 1/2″ – редуктор с фильтром и манометром снижает давление в бытовых трубах с горячей и холодной водой, несложен в ремонте.
  3. Редуктор поршневой VALTEC VT.087 1/2″: снижает давление в магистралях с водной средой, воздухом или газом. Регулирование в диапазоне 1,0–4,5 бар.

Далее служба технической поддержки VALTEC рассказывает о назначении и принципе работы редукторов:

Отечественный регулятор давления воды РДВ

Отечественные марки включают несколько разновидностей:

  • Регулятор муфтовый РДВ-2-М: для промышленного применения. Равномерно распределяет жидкость по магистрали и этажам коммунальных систем.
  • Регулятор муфтовый РДВ-2А-Ф: предназначен для нормализации давления в горячих и холодных магистралях в бытовых условиях.
  • Регулятор муфтовый РДВ15-2А-М: подходит для коммунальных хозяйств с целью обеспечения стабилизации водного тока.
  • Регулятор муфтовый РДВ-2А-М: равномерно распределяет жидкость, рассчитан на температуру воды, не превышающую +70 °С.

Обслуживание и ремонт

Если не получается сделать настройку параметров, значит нарушена целостность мембраны. При протекании корпуса редуктора его снимают и разбирают.

Возможно, дело в поломке пружины. Они продаются отдельно, поэтому подобная неисправность легко устранима. После ремонта регулировку в редукторе настраивают заново.

Загрузка...

Регулятор давления воды в системе водоснабжения

Автор Монтажник На чтение 12 мин. Просмотров 26 Обновлено

Основная проблема, которая помимо чистоты воды возникает при индивидуальном и коммунальном водоснабжении — высокий или низкий напор в водопроводе. Один из широко используемых методов для борьбы с этим негативным явлением — установить регулятор давления воды в системе водоснабжения.

В торговой сети реализуют несколько видов приборов для регулировки и стабилизации напора в водопроводных коммуникациях. Чтобы правильно выбрать изделие, полезно ознакомиться с их принципом функционирования, особенностями конструкции, основными техническими характеристиками.

Рис. 1 Итальянские гидроредукторы — разновидности

Для чего нужен регулятор давления воды в системе водоснабжения

Редуктором давления называют прибор, предназначенный для снижения и стабилизации напора в сетях водопровода. Так как избыток давления в трубах приводит к ряду негативных последствий, связанных с повышенным шумом, ускоренным износом сантехники и оборудования (чаще требуется ремонт), сильным гидроударам, актуально использование в таких сетях понижающих избыточный и стабилизирующий напор прибор.

Некоторые сферы применения редукторов в бытовом хозяйстве:

  • Для понижения давления в трубопроводах индивидуальных домов, подключенных к центральной водоподающей магистрали. Связано это с тем, что в частных домах напор в водопроводе редко превышает показатель в 3 бара. В то время, как в централизованных сетях горячего (ГВС) и холодного (ХВС) водоснабжения коммунального назначения установлены нормативы максимальных порогов соответственно 4,5 и 6 бар. Понятно, что избыточный напор в доме приведет к меньшему сроку эксплуатации арматуры, сантехприборов и трубопроводной магистрали, что особенно актуально для труб из всех типов полипропиленов и металлопластиков, широко используемых в индивидуальном строительстве.
  • Водный напор в индивидуальных домах с гидроаккумуляторным автономным водоснабжением от электронасосов может изменяться в пределах от 1,5 до 3 бар и выше (задается реле давления, включающим насос), что не всегда комфортно для потребителя. Установка после гидробака стабилизирующего гидроредуктора с настройкой на пропускной порог, к примеру, в 2,5 бара, способствует более удобному водопотреблению.

Рис. 2 Регулятор давления воды в системе водоснабжения — примеры использования

  • В квартирах первых этажей высотных многоэтажек для обеспечения обходимого напора на верхних этажах может наблюдаться избыточное давление, выходящее за пределы нормативов. В этом случае понижающий редуктор повысит комфортность водопотребления, увеличит срок службы сантехприборов, снизит шумы протекающей воды.
  • Иногда гидроредуктор может быть полезен для выравнивания объемов горячей и холодной водоподачи в квартире. К примеру, если горячая вода подается с напором 1 бар, а холодная в 6 бар, то пользоваться смесительный техникой весьма неудобно. В этом случае при помощи гидроредуктора можно сбросить напор в сети холодного водоснабжения квартиры до комфортных 1 — 3 бар и с большим удобством регулировать смешанный в кранах поток.
  • Если в водопроводной линии наблюдаются резкие перепады давлений, это может вызвать некоторый дискомфорт при пользовании душевыми кабинками — температура воды из лейки будет постоянно меняться. В этом случае редукторный стабилизатор напора — оптимальный выход из создавшейся ситуации.

Рис. 3 Принцип функционирования гидроредуктора

Статья по теме:

Давление воды в водопроводе — нормы и варианты его стабилизировать. В отдельной статье подробно рассказывается про нормы давления в системах частного и общественного водопровода, а также, варианты его нормализациию.

Принцип работы водяного редуктора

Тем, кто хоть немного знаком с основами гидродинамики, известно, что давление жидкости в любом трубопроводе имеет прямую взаимосвязь с его диаметром, то есть выше в трубах большего размера. Данный физический закон положен в основу принципа регулировки напора в водопроводе — давление в нем понижается при уменьшении сечения проходного канала трубы.

Если рассмотреть редуктор давления воды в системе водоснабжения регулировка диаметра его канального прохода производится вручную. Для этого используют подпружиненные затворы или клапаны, пружина которых может сжиматься и разжиматься в определенных границах посредством подстроечного винта (гайки).

При этом стабильное давление на выходе редуктора устанавливается автоматически за счет разделения входного водного потока. Одна его часть поступает непосредственно к потребителю (на сантехническое оборудование), вторая направляется к исполнительному элементу (металлический диск, мембрана), управляющему затвором проходного канала.

Чем больше давление водного потока на входе прибора, тем большее усилие воздействует на связанный с запором исполнительный элемент и соответственно уменьшается сечение проходного канала. Если входной водный напор невелик, проходной канал из-за отсутствия воздействия на запорный клапан почти полностью открыт.

Рис. 4 Технические и эксплуатационные характеристики моделей серии Caleffi

Технические характеристики

В руководствах по эксплуатации гидроредукторов обычно указывают их следующие технические характеристики:

  • Максимальное давление на входе, в бытовой арматуре может доходить до 25 бар. Его обычно указывают на корпусе прибора.
  • Диапазон регулировки выходного давления, к примеру 0,5 — 6 бар (Caleffi).
  • Заводская настройка — стандарт 3 бара.
  • Максимальная температура рабочей среды, располагается в диапазоне 80 — 120 °С.
  • Рабочая среда: вода, незамерзайки на основе гликолей.
  • Диапазон измерений встроенного манометра, обычно 0 — 10 бар. Иногда указывается градация шкалы, к примеру, меньше 0,04 бара.
  • Номинальный расход в метрах кубических в час при скорости потока 1,5 м/с.
  • Уровень шума в децибелах, к примеру, менее 30 Дб.
  • Условный проход в дюймах, бытовой стандарт 1/2 (15 мм).
  • Ресурс в тысячах циклов открываний-закрываний клапана, зависит от объема проходящей рабочей среды, примерное число от 200 до 300 тыс.
  • Эксплуатационный срок 10 — 20 лет.

Рис. 5 Детали поршневого гидроредуктора

Регулятор давления воды в системе водоснабжения — конструкция и материалы изготовления

Редукторный регулятор давления — это одна из разновидностей трубопроводной запорно-регулирующей арматуры, состоящей из следующих основных узлов:

Корпус. Выполняется из коррозионностойких металлов, к которым относят латунь (марки CW617N, CW614N, CW653S), нержавейку (AISI 304) и бронзу. Для подсоединения к трубопроводу в корпусе имеются два патрубка с наружной или внутренней резьбой, их типовые размеры Ду 15 (1/2″), Ду 20 (3/4″), Ду 25 (1″), Ду 32 (1 1/4″), Ду 40 (1 1/2″), Ду 50 (2″) дюйма. Внутреннее сечение корпуса представляет собой входной, выходной каналы и седло, на которое опирается запорный элемент. Также многие корпуса включают в себя дополнительные резьбовые патрубки для монтажа манометра (1/4″ дюйма) и установки фильтра грубой очистки.

Крышка. Сверху корпуса помещена крышка, которая наворачивается на резьбу и служит для удержания подпружиненного штока вместе с исполнительным элементом. Вверху крышки вкручена пробка, в которой размещаются регулировочные винт или гайка.

Шток с затворным механизмом (поршень). Затвор представляет собой единый подпружиненный узел, на котором находятся уплотнения, запирающий клапан (золотник), исполнительный элемент, реагирующий на силу водного потока. Последним может служить дисковая металлическая пластина или эластичная резиновая мембрана. Все элементы затворного узла выполнены из коррозионностойких материалов — латуни, нержавейки или бронзы. Уплотнения изготовлены из этилен-пропилен-диенового мономера (EPDM) или нитрил-бутадиенового (NBR) каучуков.

Рис. 6 Различия в конструктивном исполнении поршневых и мембранных устройств

Разновидности регуляторов давления

Редукционные клапаны являются механической арматурой, единственным регулировочным элементом которых служит пружина и связанная с ней гайка (винт), задающие прижимное усилие.

При помощи настроечного элемента регулируют выходное давление прибора. Если им управляют удаленно, применяют автоматический электронный регулятор аналогичного принципа действия с сервоприводом. В быту используют следующие два основных вида редукционных клапанов.

Поршневые

Простейший поршневой регулятор давления воды в системе водоснабжения для частного дома состоит из корпуса с внутренним седлом и крышкой, внутри которого перемещается подпружиненный шток.

На самом штоке имеется диск с уплотнительным кольцом и золотник в виде тарелки с прикрученной винтом резиновой прокладкой – его конструкция аналогична устаревшим бытовым вентильным кранам с червячной передачей.

Принцип работы затвора аналогичен изложенному выше.

Вода внутри прибора разделяется на два потока — один оказывает давление на подпружиненный металлический диск затвора, а второй направляется к потребителю. При работе прибора на закрытые краны водяное давление внутри его корпуса поднимает исполнительный диск вверх вместе с тарелкой и резиновой прокладкой золотника, прижимая их к седлу. Тем самым гидроредуктор полностью перекрывает водный поток.

Как только краны открывают, давление внутри корпуса падает, и пружина опускает шток вместе золотником. Тарелка с резиновой прокладкой отходит от седла и через образовавшийся зазор вода поступает к потребителю.

Расстояние от седла до поверхности золотника задается пружиной, силой прижима которой управляет регулировочный элемент (винт, гайка). Соответственно таким способом устанавливается и постоянное давление на выходе редукционного клапана, которое зависит от ширины зазора (проходного канала) между седлом и резиновой прокладкой золотника.

Поршневые редукторы имеют относительно небольшие габариты и меньшую стоимость в сравнении с моделями мембранного типа.

Рис. 7 Устройство поршневых приборов

Мембранные

Мембранный редуктор давления воды в системе водоснабжения имеет сходное с поршневым аналогом конструктивное устройство за исключением того, что для управления затвором вместо жесткого металлического диска, водный поток оказывает давление на эластичную резиновую мембрану. Принцип работы мембранного редуктора аналогичен поршневому, в качестве запорного элемента используется тот же золотник — скользящий в обойме с окном клапан с резиновым уплотнителем.

В мембранном редукторе в отличие от поршневого нет трущихся частей, поэтому срок его службы больше и выше точность настройки. К тому же мембранные редукционные клапаны не столь чувствительны к качеству воды, как их поршневые аналоги.

Пружинный регулятор такого типа легко отличить по внешнему виду (большим габаритным размерам) — в его верхней части имеется расширенная в диаметре площадка, в которой размещается мембрана.

Рис. 8 Конструктивное устройство изделий мембранного типа

Как настраивать гидроредуктор

Для установки давления на выходе гидроредуктора необходим манометр, который должен размещаться на самом приборе или в водопроводе после него.

При этом следует различать статическое и динамическое давления в системе. В первом случае это показания манометра при движении водного потока после открытия кранов. Статическое давление — это напор в сети при отсутствии водопотребления. Именно в статике и осуществляется настройка редуктора давления.

Обычная стандартная заводская установка всех бытовых редукторов — 3 бара. Если требуется изменить этот порог, поступают следующим образом:

  • Открывают все краны до и после гидроредуктора, удаляя тем самым воздух из системы и самого прибора, после чего последние закрывают.
  • Устанавливают на редукторе, руководствуясь показаниями манометра, необходимое давление, к примеру 4 бара. Для этого вращают винт шлицевой отверткой или настроечную втулку плоским (шестигранным) ключом по часовой стрелке, нажимая на пружину. Если необходимо настроить меньшее давление, вращение подстроечных узлов производят против часовой стрелки.
  • После регулировки при необходимости фиксируют винт или настроечную втулку, после чего настройка считается завершенной.

Рис. 9 Основные этапы регулировки

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. Возможно, будет интересно почитать отдельную статью про виды и конструкции датчиков или реле давления, используемые в системах автономного водоснабжения.

Рекомендации по выбору и правила монтажа

Для того, чтобы свести к минимуму риск образования внутри редукторов кавитаций, приводящих к некорректной работе, вибрациям и шумам, рекомендуется подбирать приборы по их соотношению давлений на входе и выходе.

При этом такие факторы, как давление в системе, температура рабочей среды, расход и скорость потока, наличие воздуха, не должны оказывать существенного влияния на функционирование пружинного регулятора. Оптимальным считается отношение входного давления к выходному 2 к 1, к примеру напор среды до прибора 6 бар, а после него 3 бара. Данный показатель перепада не должен превышать величины 3 к 1.

Редукторный клапан обычно устанавливают в водопроводную магистраль после счетчика, при монтаже выполняют следующие операции:

  • Открывают все краны для выпуска воздуха и очистки системы. Для облегчения монтажа желательно, чтобы прибор устанавливался на участок трубопровода с отсечными вентилями с двух сторон.
  • Гидроредуктор размещают горизонтально или вертикально, запрещена его установка в перевернутом положении.
  • После монтажа проверяют герметичность соединений и производят настройку прибора ключом или шлицевой отверткой.

Рис. 10 Схемы установки редукторов

Производители

На отечественном рынке широко представлены редукторы от следующих производителей:

Valtec. Компания известна рядовому потребителю, как производитель широкого ряда труб из различных материалов и инструмента для их монтажа. Отличительная особенность части гидроредукторов российско-итальянской компании Valtec, выполненных из никелированной латуни — наличие косого фильтра грубой очистки на 200 мкм. Для регулировки давления используется шестигранная головка под плоский ключ или шестигранник. В комплектацию некоторых приборов входит встроенный манометр.

Caleffi — регулятор давления воды в системе водоснабжения от итальянского производителя, имеющие встроенный манометр и подсоединительные патрубки с наружной или внутренней резьбой. Отличительная особенность изделий — возможность работать с высокими входными давлениями до 25 бар, при этом выходное может регулироваться от 0,5 до 6 бар. Также корпуса приборов изготавливаются из латуни или бронзы.

Itap Minipress — приборы от итальянского производителя в никелированном латунном корпусе, имеют вверху колпак с делениями для регулировки. Рассчитаны на входное давление 15 бар и подсоединение к трубопроводу диаметром 1/2 дюйма.

TIM. Бренд известной китайской компании, производителя широкого ряда строительного инструмента и сантехнической арматуры, которая поставляет на рынок редукторы из никелированной латуни. Изделия рассчитаны на работу в сетях отопления с температурой теплового носителя 120 °С. Вторая разновидность приборов TIM — со встроенным манометром и полимерной крышкой черного цвета с регулировочным колпаком.

FAR. Приборы мембранного принципа действия от известной итальянской компании, выполнены в корпусах из никелированной латуни, имеют встроенный манометр и регулировочный колпак с делениями. Благодаря подсоединительным патрубкам с наружной и внутренней резьбой стандартным диаметром 1/2 дюйма, а также входному давлению в 10 бар, отлично подходят для бытового применения в коммунальных квартирах и индивидуальных домах.

Рис. 11 Стоимость редукционных клапанов от разных производителей

Хотя гидроредукторы не так часто используют для бытовых целей, арматура незаменима в случаях, если в водопроводных сетях происходят регулярные и резкие скачки давления, или оно превышает нормированный верхний порог. Приборы выпускают широкий ряд производителей, на рынке доминирует высококачественные итальянские изделия по приемлемой для среднего покупателя цене.

Редуктор или регулятор давления воды в системе водоснабжения для дома и квартиры

Для чего необходим регулятор в системе водоснабжения?

Снижение давления в трубах приводит к уменьшению потребления воды в единицу времени.

При излишне высокой напоре в канализацию утекает лишняя h3O, что приводит к ее перерасходу и, соответственно, к повышенным затратам денежных средств.

При завышенном давлении вода своей тяжестью продавливает прокладки, сальники, что приводит к протечкам. А это, с одной стороны, вероятность затопления соседей, а с другой – опять же перерасход воды и денег.

Таким образом, основное назначение регулятора – это защита водопроводной системы от повреждений и экономия воды.

В многоэтажном доме

В высотных зданиях редуктор нужен на нижних этажах для поддержания нормативного напора.

Дело в том, что согласно СНиП 2.04.01-85, устанавливающих нормативы для внутреннего водопровода и канализации, давление в трубопроводах ГВС не должно превышать 4,5 Атм., для ХВС – 6 Атм. И чтобы вода поднималась на последние этажи, устанавливается завышенное давление для всей системы.

На средних этажах высоток тоже желательно устанавливать регулирующую арматуру, работающую на ослабление напора.

В частном доме

В городских частных домах вода поступает от городских систем водоснабжения.

И регулятор необходим, если частные малоэтажные постройки окружены высотками, для которых в системе устанавливается повышенное давление.

В этом случае редуктор следует монтировать в месте соединения домашнего трубопровода с центральной магистралью. Если редуктор не оснащен фильтром грубой очистки, желательно его установить перед регулирующим устройством. Перед фильтром и редуктором устанавливается запорная арматура.

В сельских и поселковых домах водоснабжение автономное, обеспечиваемое из собственных колодцев насосами. При отсутствии регуляции давления происходит перерасход воды, ведущий к перерасходу электроэнергии и износу насосного оборудования.

В комплектацию некоторых моделей насосного оборудования входят редукторы. А когда их нет, необходимо приобретать дополнительно, поскольку при каждом включении насоса появляется вероятность гидроудара в водопроводе.

Важно знать, что при установке бойлерного котла в трубопровод обязательно врезается устройство, регулирующее давление воды, чтобы избежать гидроудара и выхода котла из строя. Эта обязательно прописывается в инструкциях к обогревателям.. Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс

Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс.

Кроме того, действие резких скачков напора на бойлер провоцирует сброс горячей воды в канализацию, что влияет на расход воды и электроэнергии и, в конечном счете, на финансовые затраты.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

  • фильтр механической очистки;
  • запорный кран;
  • манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Что делать, если потек в квартире или частном доме?

Настоящая инструкция подходит для руководства как для частных домовладельцев, так и для собственников квартир многоэтажных домов.

Отличие может заключаться только на подготовительном этапе, — частные дома оборудованы более сложными внутренними сетями, а потому, чтобы не сливать всю воду из системы, регулятор при его демонтаже нужно отсекать запорной арматурой с обеих сторон.

Для работ потребуется (в зависимости от типа регулятора):

  • разводные ключи;
  • торцевой ключ;
  • шестигранник;
  • шлицевые отвертки: широкая и узкая;
  • ремкомплект уплотнительных колец;
  • фумлента или сантехнический лён с герметиком;
  • преобразователь ржавчины или его аналог.

После того, как вода перекрыта,  регулятор давления с трубопровода снимают и приступают к его разборке. Хотя допускается ремонт и без снимания устройства с трубы.

Разборка мембранного, если капает из регулировочного отверстия

Пошаговая инструкция:

  1. Необходимо ослабить фиксирующую гайку и ослабить прижимную пружину. В зависимости от конструкции используют широкую шлицевую отвертку или шестигранник. В данном случае пружину ослабляют разводным ключом — отворачивают против часовой стрелки.
  2. Откручивают 4 болта и отсоединяют крышку корпуса. Под ней находится прижимная пружина и диафрагма. В устройстве наблюдается начало коррозии пружины — мембрана пропускает воду. Возможно разгерметизация вызвана попаданием грязи между диафрагмой и рабочим отсеком.
  3. Откручивают нижнюю гайку редуктора для того, чтобы добраться до золотника и вынуть рабочий механизм, — используют разводной ключ.
  4. Теперь откручивают золотник, — для этого, удерживая гайку в корпусе снизу (держать её удобней накидным ключом), открутить гайку сверху, ту, что находится под прижимной пружиной. Откручивать можно и наоборот – как удобнее. После этого достают золотник и диафрагму из корпуса.
  5. Элементы прижимного механизма очищают от грязи, — для этой цели можно использовать мыльный водный раствор. Абразивами чистить категорически запрещено – можно нарушить целостность диафрагмы. Корпус нужно промыть – для очистки используют преобразователь ржавчины. Пазы корпуса (там, где прижимается диафрагма) рекомендуется отполировать.
  6. Если элементы не деформированы, нет каких-либо трещин и прочих дефектов, то их устанавливают в корпус в обратном порядке.

В данном случае течь через регулировочное отверстии была вызвана неплотным соприкосновением мембраны редуктора с пазами рабочей камеры. Удаление грязи позволило полностью устранить течь.

Устранение течи в поршневом

Поршневой редуктор незначительно отличается от мембранного, — вместо диафрагмы в нем используется поршень с двумя площадками: малой и большой. Последняя изолирует рабочую камеру от пружинного отсека.

Если герметизация нарушена, то вода заполняет пружинный отсек и через резьбу регулировочного винта выходит наружу — так возникает течь. Для её устранения требуется разобрать редуктор.

Допускается разборка, не снимая регулятор с трубы:

  1. Как и в случае с мембранным типом, сначала ослабляют прижимную пружину — как правило, с помощью широкой шлицевой отвертки, отворачивая против часовой стрелки.
  2. Откручивают верхнюю крышку регулировочного отсека от корпуса – используют разводной ключ.
  3. Откручивают нижнюю заглушку или манометр, если он предусмотрен.
  4. Вынимают поршневой механизм, — для этого удерживают гайку золотника (торцевым ключом), и откручивают сверху гайку.
  5. Промывают поршневой механизм, — используют мягкую щетку. Очищают пружину с помощью преобразователя ржавчины.
  6. Прижимные кольца меняют на новые, и собирают регулятор давления в обратном порядке.

Данные меры должны полностью исключить течь через регулировочный винт.

Для улучшения герметизации рабочей камеры, рекомендуется отполировать внутреннюю цилиндрическую поверхность регулятора мягкой насадкой с помощью бормашины, а резиновые уплотнители обработать графитовой смазкой.

Эти меры помогут уменьшить трение поршня в корпусе устройства, что значительно увеличит эксплуатационный ресурс уплотнителей.

В случае течи через заглушку в отверстии или манометр, соединение герметизируют заново, — резиновый уплотнитель меняют, или просто изолируют заглушку с помощью фумленты или сантехнического льна с герметиком.

Если заглушка в отверстии имеет дефекты, то ее требуется заменить, — в качестве замены используют латунную, подходящую по размеру.

Монтаж редукторов понижения давления.

Требования по монтажу зависят от производителя редукторов и обязательно указываются в инструкции, которая идет в комплекте с редуктором

Для всех редукторов важно соблюдать направление протока (оно указывается на корпусе при помощи стрелки). Для некоторых важно положение в пространстве

Связано это с особенностями конструкции или с наличием встроенного грязевика. Обычный поршневой редуктор не чувствителен к изменению положения в пространстве. Кроме того, для возможности снятия и обслуживания необходимо ставить шаровые краны до и после редуктора. Устанавливается редуктор понижения давления на вводе в дом или квартиру до приборов учета, но после фильтров грубой очистки.

При установке редуктора перед водонагревателем, производитель рекомендует выдерживать расстояние и не ставить его прямо на вводе. Иначе излишние давление, которое появляется при нагреве воды нарушит работу редуктора и от него не будет никакого толку. На этом рекомендации по монтажу редукторов заканчиваются.

Принципы работы регулятора давления воды

Производители выпускают несколько типов устройств, созданных для регулировки водного давления.

Рассмотрим существующие виды редукторов подробнее. И начнем с поршневого регулятора.

Поршневой

Ключевым достоинством считается простота конструкции. Контроль давления осуществляется при помощи компактного подпружиненного поршня, уменьшающего или увеличивающего размер отверстия и за счет этого выравнивающего давление в трубопроводе.

Параметр гидродавления на выходе регулируется за счет сжатия или расслабления пружины, обусловленного вращением регулирующего винта.

Главный минус использования таких устройств состоит в необходимости осуществлять предварительное очищение воды, поскольку поршень интенсивно засоряется и в результате перестает работать.

Этот недостаток учитывает большинство крупных производителей, комплектующих свои приборы фильтрами. Диапазон давления находится в пределах 1-5 атмосфер.

Мембранный

Еще одна популярная разновидность регулятора давления воды – мембранная. Преимущество таких изделий заключается в высоком уровне надежности. Это неприхотливые приборы, обладающие высокой пропускной способностью. Главным элементом таких редукторов является подпружиненная мембрана, она находится в автономной камере, которая абсолютно герметична. Уровень сжимания пружины, отражается на маленьком клапане, увеличивающем или снижающем пропускную способность регулятора.

У приборов мембранного типа отсутствуют явные недостатки, они считаются самыми надежными и производительными.

Проточный

Спросом пользуются и редукторы проточного типа.

Ключевая особенность таких регуляторов заключается в полнейшем отсутствии мобильных деталей, за счет чего повышается их надежность.

Давление стабилизируется по внутреннему лабиринту, протекая сквозь который, потоки воды утрачивают скорость. Выходя наружу, водные массы соединяются в общий поток и движутся медленно.

Минус такого прибора состоит в потребности устанавливать на выходе еще один редуктор.

Какие задачи решает прибор

Квартирный регулятор давления воды решает ряд сложных задач. Так, он позволяет:

  1. Защитить трубопровод и, подключенное к нему, сантехническое оборудование от резкого повышения напора воды в магистрали. В процессе эксплуатации инженерной коммуникации давление воды в ней может превысить нормальное значение и даже достигнуть максимально допустимого уровня. Чаще всего от этой проблемы страдают жители многоэтажных домов. В таких зданиях, чтобы поднять воду на верхние этажи, приходится значительно повышать напор жидкости. В результате этого, целостность магистрали и некоторых дорогостоящих сантехнических приборов может нарушиться.
  2. Защитить сантехнику и трубопровод от гидравлических ударов, которые также могут нанести существенный вред инженерным коммуникациям.
  3. Уменьшить входной напор до установленного значения. Если входное давление будет несколько выше требуемого значения, то сантехнические приборы могут функционировать неправильно, или вовсе — выйти из строя. Так, например, проточный водонагреватель имеет встроенную защиту, которая блокирует работу прибора в случае неправильного значения входного напора. Проблемы могут возникнуть и с накопительными бойлерами. В результате неправильного срабатывания предохранительного клапана горячая вода будет напрасно сбрасываться. Это приведет к перерасходу, как самой воды, так и электричества.
  4. Снизить потребление воды. Напор влияет на то, сколько жидкости вытечет из крана за определенное время. Если снизить этот показатель, то можно немало сэкономить на воде. Для загородных домов эта проблема является более актуальной. Ведь, уменьшение потребления жидкости, снизит количество сточных вод. Поэтому услуги ассенизаторов нужны будут реже.
  5. Снизить риск затопления в результате возникновения неполадок в магистрали. Так, если возникнет утечка, то вода будет поступать с небольшой скоростью, что позволит снизить последствия такой неполадки.
  6. Понизить шум в водозаборных устройствах. Если поток воды имеет большое давление, то это приводит к возникновению шума в смесителях и кранах. Стабилизация напора позволяет снизить шум или полностью его устранить.

Установка регулятора давления в трубопровод позволяет решить множество проблем. В особенности это касается устранения повышения давления жидкости, что может привести к разрушению и неправильной работы сантехнических приборов, поскольку смесители в квартире рассчитаны на давление до 5 АТМ.

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

  1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
  2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
  3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

    Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

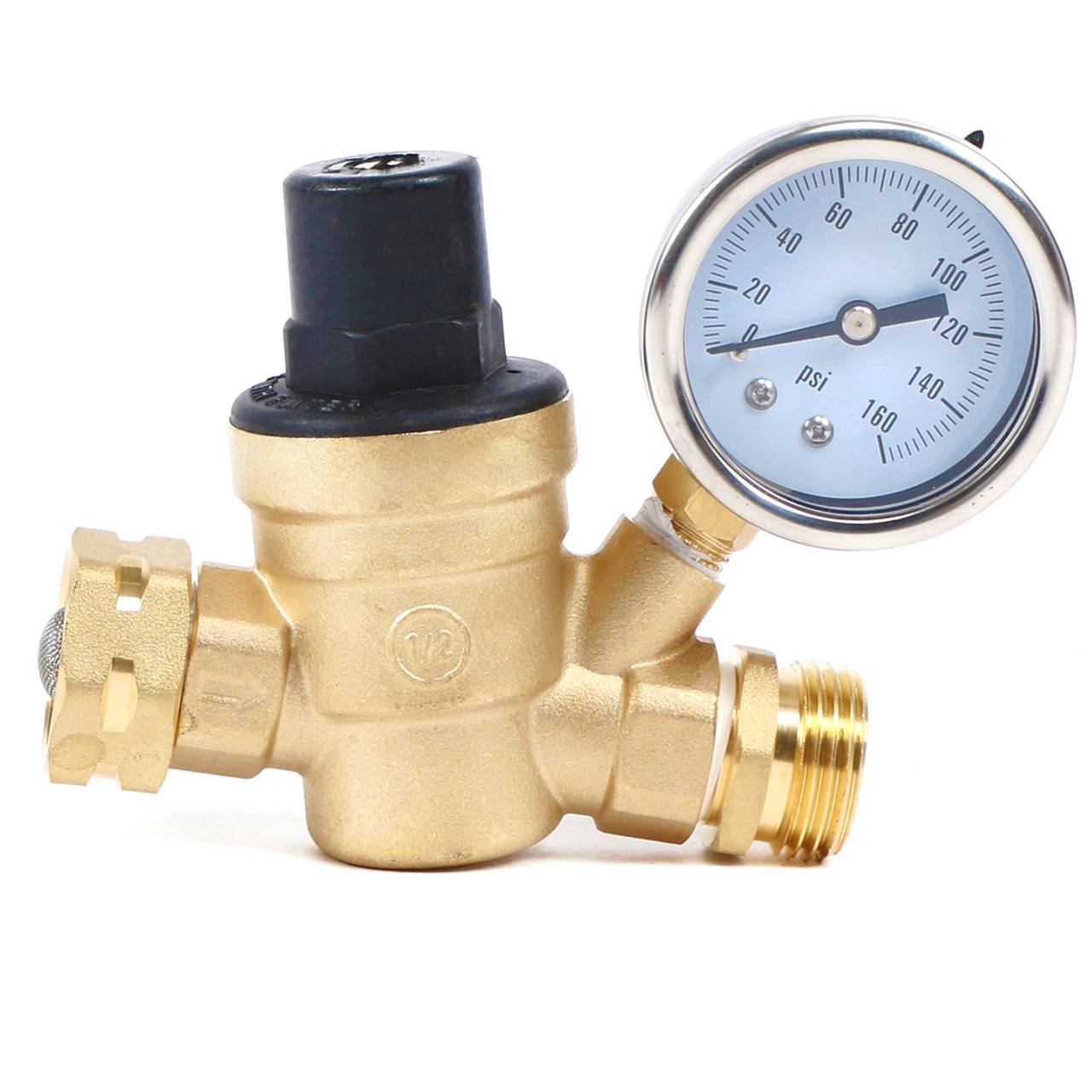

Внешний вид и схема редуктора

  1. Корпус
  2. Крышка
  3. Фильтр-сетка
  4. Пружина
  5. Винт регулировочный
  6. Гайка регулировочная
  7. Манометр
  8. Центральный суппорт
  9. Поршень
  10. Диафрагма
  11. Тарелка поршня
  12. Прижимной болт
  13. Клапан
  14. Прокладка клапана
  15. Кольцо уплотнительное малое
  16. Кольцо уплотнительное большое

Настройка контура ГВС

Если сравнить давление в патрубках для подключения смесителя, на выходе горячей воды оно всегда будет ниже. При этом нет разницы в том, осуществляется ли подача ГВС централизованно, либо же нагревательный прибор является частью локальной системы водоподготовки. В обоих случаях сеть ГВС имеет дополнительный узел, за счёт чего её гидродинамическое сопротивление выше, соответственно и падение давления больше. Из-за этой разницы возможна некорректная работа смесителей: невозможность точно отрегулировать температуру, сбой настройки время от времени и т. д.

Для корректной работы требуется, чтобы давление в трубопроводах ГВС и ХВС было одинаковым с допустимой разницей до 0,1–0,2 Атм

Обращаем внимание, что при магистральной подаче горячей воды установка регуляторов давления производится на вводе в квартиру. Как уже говорилось, оптимально наличие встроенных манометров для повышения удобства одновременной настройки обоих устройств. Если же водонагревательный узел является частью квартирной системы водоснабжения, редуктор на горячий водопровод нужно устанавливать уже на выходе бойлера

Если такое расположение неудобно, регулировку можно производить также и на ветке питания нагревательного прибора, однако в таком случае требуется установка контрольного манометра на ветке ГВС, например, на распределительном коллекторе

Если же водонагревательный узел является частью квартирной системы водоснабжения, редуктор на горячий водопровод нужно устанавливать уже на выходе бойлера. Если такое расположение неудобно, регулировку можно производить также и на ветке питания нагревательного прибора, однако в таком случае требуется установка контрольного манометра на ветке ГВС, например, на распределительном коллекторе.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Конструкция и принцип работы устройства

Зависимо от конструкции прибора, он бывает двух типов:

  1. Редуктор с корректировкой давления воды на участке трубопровода до сантехнического прибора. Между собой сантехники называют его регулятором «до себя».
  2. Прибор для стабилизации давления в трубах, которые подключаются к отводу сантехники. По-простому, его называют регулятор «от себя».

Именно регулятор давления воды в квартире позволяет понизить или стабилизировать давление воды инженерной коммуникации в многоэтажном доме.

Устройство первого типа позволяет автоматически поддерживать напор в трубопроводе. Это достигается благодаря изменению величины клапана. Он находится открытым до тех пор, пока давление в трубе не достигнет установленного уровня. Такой прибор называют пропорциональным редуктором. Это связано с тем, что пропускная способность прибора прямо пропорциональна отклонениям установленных параметров. Зачастую приборы устанавливаются в системах отопления и насосных станциях.

В бытовых коммуникационных системах принято использовать редукторы второго типа. Принцип его работы несколько схож с предыдущей моделью. Он регулирует напор с помощью изменения сечения рабочего клапана. Если давление воды значительно повысился, то пропускной клапан частично или же полностью закрывается, что позволяет стабилизировать давление и предотвратить возникновение осложнений, связанных с этим. Если же напор наоборот — упал, то клапан открывается.

Принцип работы  и схема регулятор воды

Редуктор давления воды в системе водоснабжения квартиры типа «от себя» имеет довольно простую конструкцию, что и объясняет его высокую надежность в эксплуатации. В процессе работы не задействуются какие-либо приводы. Клапан приводится в движение энергией потока жидкости. Так, со стороны магистрали на поршень действует напор воды, который стремится его перекрыть. С другой стороны находится пружина, которая обеспечивает установку затвора в положении равновесия.

Когда давление повышается, рабочая жидкость начинает действовать на мембрану. В результате этого пружина постепенно сжимается, что приводит к сокращению расстояния между клапаном и седлом. Впоследствии этого сечение проходного отверстие уменьшается, в принципе, как и давление в магистрали. Когда напор во впускном трубопроводе уменьшиться, то это приведет к открыванию клапана и повышению давления жидкости.

Регулятор давления воды с регулировкой надежен и неприхотлив в эксплуатации. Благодаря несложным настройкам можно обеспечить поддерживание заданных параметров, без использования источников электроэнергии и проведения какого-либо технического обслуживания.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

С этим читают

Редуктор давления воды в системе водоснабжения

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка.



Зачем нужен редуктор давления



Не всегда давление на точке разбора водоснабжения соответствует норме. Скорее, даже так: оно почти никогда норме не соответствует, и если давление ниже нормируемого — это всего лишь малоудобное явление, то с высоким напором могут возникнуть вполне конкретные технические проблемы.



Причина такого несоответствия проста: нормативы пишутся людьми, слабо себе представляющими детали технической реализации для их соблюдения. Например, в многоэтажках Москвы установлены предельные нормы в 4,5 и 6 кгс/см2 для горячего и холодного водоснабжения соответственно. Не учитывается тот факт, что естественная гравитационная разница давлений в любом стояке составляет около 1 кгс/см2 на каждые 10 м высоты. Подобные ограничения не позволили бы подать горячую воду выше 15-го этажа без соответствующего превышения нормы в самой низкой точке водоразбора.

Давление целенаправленно завышается, и это, в принципе, нормальная практика в высокоэтажных объектах, но только при задействовании специальных технических средств. Без них жители нижних этажей попадают в группу риска: магистральная система способна выдержать высокое давление и его скачки, но что будет с бытовой сантехникой, если даже системы на сшитом полиэтилене, которые на сегодня считаются самыми надёжными, рассчитаны на давление до 10 бар?

Пример подключения редуктора на вводе холодной и горячей воды в квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки



К специальным средствам, защищающим внутреннюю сантехнику от избыточного давления и гидроударов, относятся водяные редукторы. Их установка почти всегда ложится на плечи жильцов и требуется не только в нижних этажах высоток, но и в любых других местах, где периодические замеры давления показывают уход от нормы, трубы сильно шумят при протоке, а возможно даже, что от близко расположенного коллектора давление в момент переключения заставляет трубопровод вполне заметно подрагивать.



Устройство: как работает редуктор



Главная задача водопроводного редуктора — стабилизировать давление на выходе и поддерживать его в заданном диапазоне вне зависимости от мгновенных изменений на входе, при этом обеспечивая номинальный проток. И хотя в магазинах сантехники можно насчитать десятки разновидностей редукторов, практически все они решают свои задачи за счёт одинаково устроенного поршневого механизма.

По принципу своей работы редуктор схож с вентильным краном: шток и широкий поршень в узком посадочном месте регулируют просвет, ограничивая напор воды. Разница лишь в том, что при статическом положении поршня давление на выходе будет всегда изменяться пропорционально давлению на входе, а в редукторе положение поршня определяется соотношением текущего давления и жёсткости регулируемой пружины. Подстройка редуктора «на ходу» возможна за счёт так называемого пилотного контура: если давление в нём поднимается, клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и снижает проходное сечение.





Помимо основного механизма регуляции давления, наиболее продвинутые образцы редукторов могут также включать в себя некоторые из следующих дополнительных устройств:

1. Выходной манометр. Он необходим для контроля за исправной работой. Регулировочный маховик редуктора, как правило, имеет градуированную шкалу, но отклонение в результате может составлять около 0,5 бар.

2. Сетчатый фильтр грубой очистки. Внутренние каналы бытовых редукторов очень чувствительны к засорению и удаление мелкого мусора из воды критически важно.

3. Клапан сброса воздуха. Этот узел помогает избежать сбоев в работе и шумов, вызванных завоздушиванием.

4. Шаровой кран. Позволяет совместить в редукторе функцию запорной арматуры для установки на входе в систему.



Типы водопроводных систем, нуждающихся в стабилизации



Редукторы устанавливают не только в многоэтажных домах, где есть опасность избыточного давления. Сама возможность выровнять напор очень привлекательная для повышения комфорта. Давление в стояках ХВС и ГВС почти всегда отличается, из-за этого возможна неправильная работа смесителей. Парная установка регуляторов давления способна решить эту проблему.

Опасность гидроудара свойственна и автономным системам водоснабжения, например, при питании от скважины. Из-за некорректной работы обратных клапанов в магистральной трубе создаётся разрежение, которое усиливает напор при включении насоса. Подобная динамическая нагрузка очень негативно воздействует как на насосное оборудование, так и на водопровод в целом, а в особенности на компрессионные фитинги.



Установка регулятора давления может быть обязательна для сохранения действия гарантии на многие виды бытовой и отопительной техники. Сюда относятся водонагреватели, котлы отопления с прямой автоматической подпиткой системы, стиральные и посудомоечные машины.



Общая и локальная установка



В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.



Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.



Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.



Настройка и устранение неисправностей



Считается оптимальным и наиболее удобным давление воды на выходе из крана в 2–3,5 кгс/см2. Но такого значения не всегда просто добиться, особенно учитывая необходимость нормализации статического давления, когда водоразбор закрыт, и вода не двигается.

Все редукторы отличаются разным быстродействием. При появлении протока давление падает на 0,5–1,2 атм в зависимости от действующей уставки. Через несколько секунд давление снова повышается (если это позволит давление на входе редуктора), но не до статического уровня, а немного ниже. В идеале выходное давление должно быть как минимум на 1,5 кгс/см2 ниже входного значения, иначе проток воды будет замедляться слишком сильно. Это стоит учитывать при регулировке рабочего давления насосной станции.



Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра. Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.



Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.



http://www.rmnt.ru/ - сайт RMNT.ru

Редуктор давления в системе водоснабжения: регулировка и обслуживание

Выполняя строительство или ремонт, мы с особой тщательностью и скрупулёзностью относимся к выбору сантехнического оборудования. После соблюдаем все требования производителя при установке. Если учитывать цену на сантехнику и сложность её монтажа, а также желание обрести надёжную и работающую сантехническую систему, то такие наши действия будут вполне оправданными.

И поэтому, когда по истечении времени происходят неприятные поломки или протечки, появляющиеся по вине коммунальных служб, становится вдвойне неприятно и обидно. Имеются в виду обыкновенные скачки давления воды в трубах централизованного водопровода. Такие скачки могут не только привести к неисправности дорогое оборудование, но и сильно попортить дорогостоящий ремонт. Отвести такую серьёзную проблему можно при помощи редукционного клапана давления воды.

Устройство и принцип действия

Назначение РДВ (бытовой регулятор давления воды) — понижать и стабилизировать давление воды в коммуникациях разного типа. По конструкции такие редукторы делятся на два типа.

  1. Давление корректируется на участке магистрали до редуктора, если ориентироваться по течению жидкости (попросту говоря, регулятор «до себя»).
  2. Прибор для стабилизации давления в трубах, подключённых к выходу (регулятор «после себя»).

Первый тип РДВ поддерживает давление в трубопроводе автоматически, за счёт изменения проходного сечения в клапане. Пока заданная величина не будет стабильна в трубопроводе, он будет держать клапан открытым. Подобные механизмы называются пропорциональными, потому что пропускная способность прямо пропорциональна отходу мгновенных параметров от заданного значения. Регуляторы типа «до себя» применяют в системах отопления, насосных агрегатов и т. д.

Чтобы стабилизировать напор воды в домашнем пользовании, чаще пользуются редуктором «после себя». Такой прибор, как и предыдущий, регулирует давление путём изменения внутреннего сечения в клапане, но работает совершенно по-другому. При увеличении гранично заданного уровня клапан целиком или частично закрывает поток воды, а когда напор понижается, открывает.

Ограничитель «после себя» устроен просто, и этим объясняется его значительная надёжность. Чтобы устройство работало, не потребуется никаких дополнительных приводов, управляется клапан за счёт энергии потока жидкости. На мембрану редуктора с края напорного трубопровода оказывает действие напор жидкости и стремится его закрыть. С другого края поставлена пружина, у которой регулируется жёсткость, и предназначена она для установки одинакового положения затвора. Действие редукции делается допустимым благодаря меняющемуся сечению в клапане.

При росте давления на входе жидкость действует на поршень, и поэтому пружина сжимается, а тарелка клапана перемещается к седлу и уменьшает проходимость сечения, вследствие чего давление на выходе падает.

Достоинство РДВ заключается в высокой надёжности и неприхотливости в работе. При достаточно простых настройках данное устройство может точно держать указанные параметры, при этом не требуя технического обслуживания и энергии.

Назначение бытового регулятора давления воды

Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.

  • Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
  • Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
  • Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
  • Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
  • Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.

Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор.

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше. Помимо этого, внимание стоит обратить на качество литья.

Как устанавливать и регулировать

Установить редуктор давления может сантехник из коммунальной службы. Для тех, кто любит в своём доме делать все своими руками, кратко опишем принцип монтажа прибора. Для этого нам потребуется:

  1. сам регулятор давления,
  2. шаровой кран (нужное количество индивидуально),
  3. фильтр жёсткой очистки,
  4. разводные и газовые ключи,
  5. фум-лента или пакля для уплотнения резьбы.

Установка редуктора давления воды такая же, как и монтаж счётчика на воду. Производители советуют ставить изделия на участках трубопровода, которые расположены горизонтально. Если это невозможно, то допускается и вертикальная установка.

  1. Обязательно нужно перекрыть воду в квартире.
  2. При надобности поставьте входной вентиль и подключите к нему фильтр грубой очистки.
  3. Установите редуктор воды с манометром в таком положении, при котором вам будут доступны показания на манометре.
  4. Подсоедините шаровой кран к РДВ.

Обязательно следует герметизировать все соединения. Лучше всего для этого подойдёт сантехнический лён (пакля).

Чтобы настроить редуктор давления, следует подать на него воду, при этом закрыть кран на входе. Отвёрткой или ключом вертите винт регулировки, при этом контролируйте показатели на манометре. Лучшим уровнем будет 3 атмосферы. Если приобретённый вами прибор будет без манометра, останется надеяться на заводские настройки, которые показаны в паспорте на прибор.

Обслуживание и ремонт

Если невозможно настроить выходные параметры, это свидетельствует о повреждении мембраны. В ходе эксплуатации могут быть подтекания жидкости из-под некоторых частей корпуса. При появлении признаков, свидетельствующих о неисправности, устройство снимают и разбирают. Зачастую повреждение диафрагмы содействует коррозии пружины. Данные детали и уплотнительные прокладки продаются как ремкомплект. Поэтому отремонтировать прибор своими руками не составит труда. После ремонта регулировка редуктора давления воды в системе водоснабжения производится повторно.

РЕДУКТОР ДАВЛЕНИЯ ВОДЫ (СЕРИЯ DK)

РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ

Схема Дроссели для снижения высокого давления на входе до постоянного более низкого давления на выходе Регулирует байпас с низким расходом при малых расходах 4 РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ с ФУНКЦИЕЙ БАЙПАСА НИЗКОГО ПОТОКА Основная линия

Дополнительная информация

М А Н У А Л 13-10-05

Документация Следующие информационные листы иллюстрируют приведенное ниже описание: 12-WW01-4G-E Вид в разрезе копья с основными размерами 12-W101-6G-E Вид в разрезе головки копья с

Дополнительная информация

РЕДУКТОРНЫЕ КЛАПАНЫ

0E0-RU КЛАПАНЫ СНИЖЕНИЯ ДАВЛЕНИЯ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Редукционный клапан может, изменяя падение давления, поддерживать давление жидкости на выходе на постоянном уровне против изменений в

. Дополнительная информация

Т У Р Б И Н Е Г А С М Е Т Е Р

ТУРБИННЫЙ ГАЗОСЧЕТЧИК ТУРБИННЫЙ ГАЗОСЧЕТЧИК CGT 1 2 3 4 5 6 7 Конструкция и принцип работы стр. 2 Общие технические данные стр. 3 Выходные данные измерений стр. 4 Размеры и вес стр. 5 Характеристики стр. 7 Потери давления

Дополнительная информация

КАЛИБРОВКА ДЛЯ LAL20X И LAL24X

КАЛИБРОВКА И ПОИСК НЕИСПРАВНОСТЕЙ ДЛЯ УРОВНЕЙ LAL20X и LAL24X ИЗМЕРИТЕЛЬНЫЕ ЭКСПЕРТЫ С 1869 г. Как работают LAL20X и LAL24X Автоматический уровень называется автоматическим, потому что для него требуется только простой базовый

Дополнительная информация

4 "ПОГРУЖНЫЕ НАСОСЫ

4 "ПОГРУЖНЫЕ НАСОСЫ 4" ПОГРУЖНЫЕ НАСОСЫ 50/60 ГЦ Многоступенчатые центробежные погружные насосы для чистой воды в 4-дюймовых скважинах.Насосы серии 4 "VSP тщательно спроектированы и изготовлены для максимальной прочности

. Дополнительная информация

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АВТОМАТИЧЕСКОГО ЭКРАННОГО ФИЛЬТРА FMA SERIE 5000 Sistemas de Filtrado y Tratamiento de Fluidos S.A. Pol. Промышленный парк Ла-Арментера. 86 УКАЗАТЕЛЬ ВВЕДЕНИЕ ... 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ... 5

Дополнительная информация

Регулирующий клапан типа 119

Руководство по эксплуатации Форма 5204 Тип 119 Декабрь 2009 г. Регулирующий клапан Тип 119 Введение Назначение руководства В данном руководстве по эксплуатации представлена ​​информация по установке, регулировке пружины, техническому обслуживанию и деталям

Дополнительная информация

Инструкции по установке 4508 4508S

SYMPHONY Смеситель для унитаза со сливом Speed ​​Connect Поздравляем с покупкой смесителя American Standard со сливом Speed ​​Connect - функцией, которую можно найти только в смесителях American Standard.Скорость Коннект

Дополнительная информация

ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ ТЕЛЕЖКА 2200-LB.

ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ ТЕЛЕЖКА 2200-LB. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИЕ: внимательно прочтите и усвойте все ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ И ЭКСПЛУАТАЦИИ МАШИНЫ перед началом работы. Несоблюдение правил техники безопасности и др.

Дополнительная информация

Редукционный клапан - Acton Water District

Давление воды в моем доме

Нормальное давление для вашей собственности будет зависеть от ее физического отношения к источнику воды (резервуары и резервуары).Если ваш дом находится на большей высоте по отношению к резервуару, у вас будет более низкое давление. И наоборот, чем ниже ваш дом расположен под горой от резервуара, тем выше давление.

Низкое давление воды

Низкое давление воды в одном кране? Забитый аэратор на кране может замедлить поток. Снимите аэратор со смесителя, очистите его и снова наденьте.

Низкое давление воды только при горячей воде? Проконсультируйтесь с сантехником.

Низкое давление воды во всем доме?
Такие продукты, как смягчители воды или фильтры, могут снизить давление воды, если они были недавно добавлены или нуждаются в обслуживании.Утечка воды в водопроводе также может повлиять на давление.

Если у вас установлен редукционный клапан (PRV) для защиты водопровода, возможно, его потребуется отрегулировать. Большинство ПРВ устанавливаются после водомера или перед водонагревателем. Перед настройкой посоветуйтесь с водопроводчиком.

Если давление воды внезапно упадет почти до нуля ... это может быть результатом обрыва водопровода.

Высокое давление воды

Если ваш дом находится в географически низкой точке или рядом с водонасосной станцией, давление воды может быть выше 80 фунтов на квадратный дюйм.Постоянное давление, превышающее 80 фунтов на квадратный дюйм, может повредить водопроводную систему и повлиять на вашу водопроводную арматуру. К сожалению, водный район Актона не может снизить высокое давление воды, но вы можете подумать о том, чтобы лицензированный сантехник установил у вас дома редукционный клапан.

Сантехнические нормы штата Массачусетс требуют установки редукционных клапанов (PRV) на новых или реконструированных жилых помещениях, где давление воды превышает 80 фунтов на квадратный дюйм.

PRV снижает давление воды, поступающей в ваш дом, если это необходимо, для защиты вашей сантехники почти так же, как сетевой фильтр защищает ваш компьютер или телевизор.Лицензированный сантехник может оценить вашу текущую водопроводную систему и порекомендовать, нужен ли PRV для вашего дома.

У вас уже есть редукционный клапан?

Посмотрите на изображения ниже, которые помогут определить редукционный клапан в вашем доме.

На рисунке выше показано расположение редуктора давления относительно счетчика воды, а на рисунке ниже показан более пристальный взгляд на редукционный клапан.

Редукционные клапаны давления воды

Клапаны понижения давления воды Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Продукты Продукты
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

          Редукционные клапаны

          Клапаны понижения давления Перейти к основному содержанию
          • Наша компания
          • Служба поддержки
          • Инвесторам
          • Карьера
          • Соединенные Штаты
          • Продукты Продукты
            • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
              • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
              • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
              • Предохранители обратного потока Предохранители обратного потока
              • Системы газового подключения Системы газового подключения
              • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
              • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
              • Смесительные клапаны Смесительные клапаны
              • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
              • Клапаны понижения давления Клапаны понижения давления
              • Предохранительные клапаны Предохранительные клапаны
              • Запорные клапаны Запорные клапаны
              • Вся сантехника и контроль потока Вся сантехника и контроль потока
            • Решения по качеству воды Решения по качеству воды
              • Решения для кондиционирования Решения для кондиционирования
              • Решения для дезинфекции Решения для дезинфекции
              • Решения для фильтрации Решения для фильтрации
              • Инструментальные решения Инструментальные решения
              • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
              • Сбор дождевой воды Сбор дождевой воды
              • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
              • Все качество воды Все качество воды
            • Дренажные решения Дренажные решения
              • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
                • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
                  • Спецификация Дренаж Спецификация Дренаж
                    • Очистки Очистки
                    • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
                    • Держатели приспособлений Держатели приспособлений
                    • Полы и трапы Полы и трапы
                    • Зеленые водостоки Зеленые водостоки
                    • Перехватчики Перехватчики
                    • Сливы с парковочной площадки Сливы с парковочной площадки
                    • Кровельные водостоки Кровельные водостоки
                    • Весь дренаж Весь дренаж
                  • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения

                  Серии 626 и 628 | Промышленный датчик давления, который применяется к компрессорам, насосным системам, гидравлике, контролю промышленных процессов и давлению в системе орошения.

                  Время доставки зависит от наличия товара на момент отгрузки.

                  Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или задержать доставку. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отложенный заказ. Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта.

                  Обновление COVID-19: из-за высокого спроса клиентов время выполнения заказа на некоторые продукты может составлять до двух недель.Несмотря на то, что ситуация со здоровьем постоянно развивается, мы постоянно работаем над тем, чтобы принять необходимые меры, чтобы необходимые вам продукты были доступны с минимальными перебоями.

                  Модель Описание
                  626-07-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-15 фунтов на кв. Дюйм изб.
                  626-08-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-30 фунтов на кв. Дюйм изб.
                  626-09-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-50 фунтов / кв. Дюйм изб.
                  626-10-CB-P1-E1-S8 Промышленный преобразователь давления, корпус распределительной коробки, наружная резьба 1/4 "NPT, кабель 3 ', 0-10 В, диапазон 0-100 фунтов на кв. Дюйм (изб.)
                  626-10-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-100 фунтов на кв. Дюйм изб.
                  626-11-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-150 фунтов на кв. Дюйм изб.
                  626-12-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-200 фунтов на кв. Дюйм изб.
                  626-13-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-300 фунтов / кв. Дюйм изб.
                  626-14-CB-P1-E5-S1 Промышленный преобразователь давления, корпус распределительной коробки, 1/4 дюйма с наружной резьбой NPT, 1/2 дюйма с внутренней резьбой NPT, 4-20 мА, диапазон 0-500 фунтов на квадратный дюйм

                  Неразрушающий контроль - Манометр, Регистратор температуры и давления, Насосы для гидростатических испытаний

                  Испытательное оборудование для систем давления

                  Манометр

                  Манометры - это относительно недорогие механические устройства, считывание которых по большей части выполняется вручную.
                  Один из самых известных типов - манометр Бурдона, который был запатентован во Франции Юджином Бурдоном в 1849 году.

                  Манометры Бурдона

                  содержат тонкостенную металлическую трубку, которая обычно ввинчивается в отсек, в котором измеряется давление. По мере увеличения давления в трубке трубка начинает выпрямляться. На другом конце трубки находится рычажная система со стрелкой. По мере выпрямления трубки указатель перемещается по шкале, показывая давление в фунтах на квадратный дюйм (PSI).Обычные формы трубок включают изогнутые или С-образные, спиральные и спиральные. Это механическое устройство, считываемое вручную. Другой тип механического манометра, который работает аналогичным образом и также содержит стрелку, называется диафрагменным манометром.

                  Традиционные манометры, такие как манометры Бурдона и диафрагменные манометры, чувствительны к вибрации и конденсации. Другой тип называется манометром с «заполнением», и он заполнен вязким маслом. В этой конструкции меньше движущихся частей, чем в традиционных манометрах, и она более надежна.Эта конструкция гасит вибрацию стрелки и не подвержена конденсации.

                  Регистратор-приемник температуры и давления

                  Регистратор-приемник температуры и давления - это прибор, предназначенный для общих применений температуры и давления, и ИТ записывает контролируемую температуру и давление на графике.

                  Система статического давления состоит из спиральной трубки Бурдона, соединенной с системой трубопроводов, и измеряет статическое давление.
                  Тепловая система состоит из спиральной трубки Бурдона, капилляра и колбы.Обычно все детали из нержавеющей стали.
                  Механизм записи часто представляет собой ручную систему, которая непрерывно записывает данные. Он преобразует механические входные значения давления и температуры в линии на вращающейся диаграмме.

                  Насосы для гидростатических испытаний

                  Насос для гидростатических испытаний - это автономный переносной насос высокого давления малого объема, приводимый в действие ручным, воздушным, электрическим или газовым двигателем, со шлангом высокого давления, подсоединенным к оборудованию. Насос используется для проверки проверяемого компонента, который заполняется несжимаемой жидкостью, обычно водой.
                  С помощью насоса, включающего соответствующие предохранительные устройства и средства управления, давление тестового компонента медленно повышается до заданного значения и поддерживается в течение заданного времени. Затем выполняется визуальный осмотр, чтобы определить, существует ли какая-либо утечка или давление снижается от заданной точки давления.

                  Это оборудование для испытания гидростатического давления компактно, эффективно и экономично, доступно в различных комбинациях давления и расхода (возможно давление до 1000 бар (14 500 фунтов на кв. Дюйм)).Хотя теоретически вода считается несжимаемой жидкостью, она требует значительного количества подпитки для повышения давления.

                  .
                  Редуктор давления воды в системе: 3 вида редуктора давления воды. В каких случаях он нужен?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
