Ростверк фундамент: что это такое? Его виды и особенности

Свайно-ростверковый фундамент — устройство, фото, видео

Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.

Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.

Данное основание прекрасно подходит для следующих домов:

• Деревянных
• Каркасных
• Газо — пенно — бетонных
• Кирпичных.

Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

• Бетона
• Стали
• Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

• Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
• Забивные. Их установка проходит без бурения. Грунт также не вынимается.
  В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
• Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
• Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
• Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
• Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
• Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
• Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.

Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Возводим свайно-ростверковый фундамент согласно технологии

Возведение фундамента проходит в несколько этапов:

• Геологическая разведка – анализируется тип и однородность грунта.
• Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.
• Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.
• Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.
• В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.
• Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.

Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.

Распределение и этапы заливки ростверка

Свайно ростверковый фундамент определяется несколькими этапами заливки:

• Формируется каркас для опалубки
• Засыпается песок
• Обязательная закладка пенополистерола.
• Заливается бетоном.

Утепление фундамента

После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.

Недостатки

Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.

• Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.
• В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.
• Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.

Основные ошибки при закладке фундамента

Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:

• Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.
• Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.
• Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.

Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.

в каких случаях они подходят?

Содержание:

• Дом в условиях ограниченного бюджета.
• Дом в сжатые сроки.
• Одно- или двухэтажный дом из лёгких материалов.
• Дом на слабом грунте.
• Дом на неровном участке или склоне.
• Дом зимой.
• Дом на севере или в условиях вечной мерзлоты.
• Дом в подтапливаемом регионе.
• Дом с цокольным этажом.
• Четырёхэтажный дом.
• Дом на каменистом или скалистом грунте.
• Дом рядом с ветхими постройками.
• Вывод.

Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.

Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания. Они «добираются» до глубоких плотных слоёв почвы, одновременно утрамбовывая землю вокруг себя.

Сваи отличаются по форме, материалу, способу монтажа. Они бывают:

• винтовыми ― внешне напоминают большие саморезы, которые ввинчивают в землю. Их делают только из металла;
• забивными ― это бетонные столбы, которые забивает в почву сваебойная машина;
• буронабивными ― их делают на месте. Рабочие бурят скважины, вставляют в них арматуру для будущих свай, заливают всё это бетоном и дожидаются, чтобы конструкция застыла.

Бетонные забивные сваи

Металлические винтовые сваи

Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией. Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю. По отдельности они не особо устойчивы. Соедините их верхнюю часть досками ― и конструкция станет более надёжной.

Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.

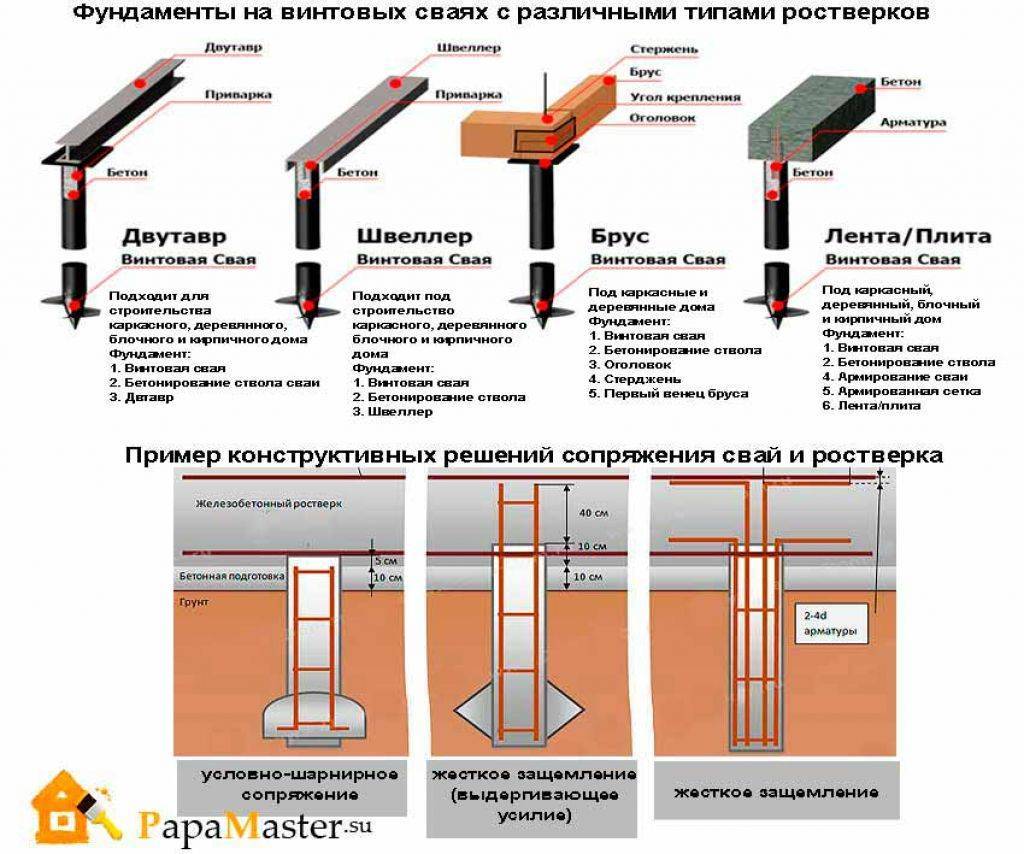

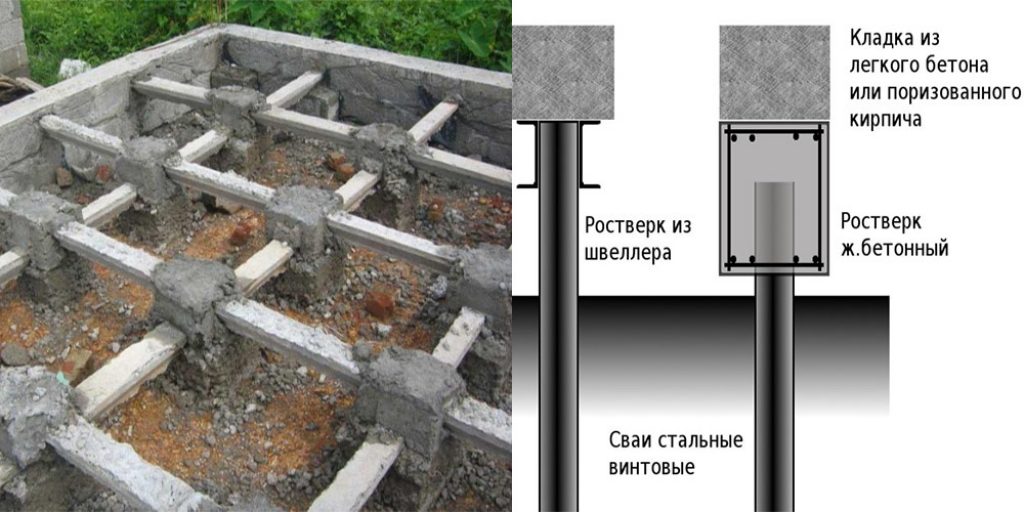

Ростверк для свайного фундамента бывает разных видов. Его конструкция может быть сборной, монолитной и сборно-монолитной. Ростверк делают из разных материалов: дерева (только для деревянных домов), металла, бетона и железобетона.

Деревянный ростверк

Металлический ростверк

Железобетонный ростверк

Мы не будем перечислять плюсы и минусы свайного и свайно-ростверкового фундаментов. Сразу рассмотрим на примерах, когда они подходят, а когда ― нет. Итак, если вы строите…

Дом в условиях ограниченного бюджета

Фундамент ― основа не только дома, но и сметы. На него приходится примерно треть расходов на строительство. Экономить на нём не рекомендуют. Если взять недорогие, но и некачественные материалы, основание дома может получиться недолговечным и ненадёжным.

При ограниченном бюджете выгодным решением станет свайный фундамент. Вам не нужно выравнивать участок, извлекать и вывозить грунт, а значит, вы сэкономите на земляных работах. Бетона потребуется меньше, чем для плитного или ленточного фундамента. Разница ощутима ― даже с учётом аренды спецтехники свайный фундамент для дома, в среднем, в два раза дешевле ленточного или плитного.

Дом в сжатые сроки

Если вы хотите быстро построить дом, свайный фундамент оптимален. Высокая скорость возведения ― одно из его главных преимуществ. Но есть нюансы: всё зависит от того, какой именно свайный фундамент для дома вы выберете.

• Монтаж свайного фундамента из винтовых или забивных свай самый быстрый. Свайное поле под такой фундамент можно сделать за сутки. Просто ввинтите/вбейте их в землю ― и можно продолжать строительство хоть на следующий день. Они сразу готовы принять нагрузку.
• Монтаж буронабивных свай займёт больше времени. Надо пробурить скважину, поставить арматуру, залить её бетоном и подождать, пока раствор «схватится».

Свайное поле под фундамент из винтовых свай

Скорость установки свайно-ростверкового фундамента также зависит от вида ростверка:

• Если у вас деревянный или железный ростверк, ждать не надо ― «связываете» им сваи и сразу продолжаете строительство.
• Если вы делаете фундамент с монолитным бетонным или железобетонным ростверком, придётся подождать, пока бетон застынет и наберёт прочность.

Одно- или двухэтажный дом из лёгких материалов

Под лёгкими материалами мы подразумеваем пустотелый кирпич, пено- или газобетон. Здание, построенное из них и облицованное, например, профлистом или сайдингом, будет весить сравнительно немного. Каркасный дом, обшитый брусом, тоже относится к лёгким постройкам.

Такие здания обычно строят на свайных фундаментах. Вы не переплачиваете за избыточную несущую способность фундамента, которая не понадобится, и экономите время и деньги. Для одноэтажного дома из бруса, для бани, сарая или другой небольшой постройки также допустима установка свайно-винтового фундамента.

Дом из бруса на винтовых сваях

Баня на сваях

Дом на слабом грунте

Слабым называют насыщенный водой грунт, который может непредсказуемо вести себя ― разбухать, разжижаться, вспучиваться. Как правило, он не отличается высокой несущей способностью. К слабым грунтам относят ил, глину, суглинок, торф, песок, супесь. Возможно, у вас на участке именно такая почва.

Для слабых грунтов оптимален свайно-ростверковый или свайный фундамент под дом. Он надёжно держится в любой почве, поскольку сваи «добираются» до глубоких плотных слоёв ниже уровня промерзания. Для сравнения: плитный или ленточный фундамент находятся ближе к поверхности, а значит, в более подвижных слоях почвы. Если грунт будет двигаться, такой фундамент может просесть или треснуть.

Дом на неровном участке или склоне

Участок под дом может быть не совсем ровным ― с рытвинами, перепадами высоты. Чтобы сделать плитный или ленточный фундамент, придётся сначала выровнять его ― насыпать или снять часть почвы. Это повлечёт затраты времени и денег на земляные работы.

Для неровных участков монтаж свайного фундамента с ростверком будет оптимальным решением. Почву выравнивать не потребуется, так как дом находится не на земле, а над землёй. Высота свай нивелирует перепад высоты на участке.

Экстремальный вариант сложного ландшафта ― склон. В этом случае подходит свайно-ростверковый фундамент. Он весит меньше, чем ленточный или плитный, а значит, не создаёт избыточную нагрузку на почву. Ростверк связывает сваи и не позволяет им двигаться.

Плитный или ленточный фундаменты не используют для строительства на склоне. Чтобы они надёжно держались в почве, их придётся сильно заглублять. Это повлечёт существенные затраты на материалы. Также усиленный плитный или ленточный фундаменты будут тяжёлыми, склон может не выдержать и осыпаться. Столбчатый фундамент для строительства на склоне тоже не подходит ― он плохо переносит неравномерные боковые нагрузки, столбы могут покоситься.

Дом на неровном участке

Дом на сваях на склоне

Дом зимой

Если вы хотите строить дом зимой, выбирайте свайный или свайно-ростверковый фундамент. Во-первых, сваи устанавливают ниже уровня промерзания. Это значит, что они надёжно держатся в почве, и весной, когда грунт оттает и осядет, фундамент не покосится и не треснет. Во-вторых, вкрутить/забить сваи или сделать скважины под них быстрее, чем рыть замёрзшую землю под плитный или ленточный фундамент. В-третьих, бетонное основание плитного или ленточного фундамента будет долго сохнуть зимой.

Установка свайного фундамента зимой

Дом на севере или в условиях вечной мерзлоты

В северных широтах строительство свайного фундамента с ростверком или без ― единственно допустимый вариант. Все дома ― и частные, и многоквартирные ― строят на сваях. Это делают, чтобы тепло от зданий не растопило замёрзший грунт под ними. В северных районах, как правило, верхние слои почвы слабые и мелкодисперсные. Если они оттают, то насытятся влагой и «поплывут». А значит, здание на плитном или ленточном фундаменте может покоситься, просесть и обрушиться.

Чтобы этого избежать, делают свайный или свайно-ростверковый фундамент. Между домом и землёй получается воздушный зазор, тепло от здания не доходит до почвы. Цоколь обычно ничем не обшивают, чтобы не мешать естественному охлаждению грунта.

Жилые дома на Севере

Дом в подтапливаемом регионе

В такой местности дома издавна строят на сваях. Чаще всего их даже не закрывают облицовкой.

Объяснение простое: дом должен быть «на ножках», иначе при паводке вода доберётся до жилого помещения и затопит его. Также фундамент должен крепко держаться в грунте, поскольку во время паводка верхние слои почвы размягчаются и грунт «плывёт». Этим требованиями соответствуют свайный и свайно-ростверковый фундаменты.

Дом на сваях на воде

Дом с цокольным этажом

Возможно, вы хотите оборудовать на «минус первом этаже» спортзал, бильярд, сделать баню, комнату отдыха ― словом, использовать пространство с пользой. В этом случае свайный или свайно-ростверковый фундамент не подойдёт ― места для полноценного этажа будет недостаточно.

Удалять грунт под домом нельзя, иначе сваи будут недостаточно прочно держаться в почве. Максимум, что вы можете сделать ― высокие сваи и подвешенный (возвышающийся над землёй) ростверк. Тогда появится возможность сделать небольшой подвал. Но он подойдёт разве что для хранения овощей ― встать в полный рост там сможет лишь очень невысокий человек.

В этом случае выбирайте ленточный фундамент. С ним вы сделаете подвал или цокольный этаж практически любой высоты и не потеряете бесплатные квадратные метры.

Четырёхэтажный дом

Возможно, у вас большая семья, и вы хотите реализовать давнюю мечту ― перевезти всех родственников и жить под одной крышей в большом четырёхэтажном доме.

В этом случае свайный и свайно-ростверковый фундамент не подойдёт ― он не рассчитан на подобные нагрузки. Для домов выше трёх этаже лучше выбрать плитный или ленточный.

Дом на каменистом или скалистом грунте

Под каменистым или скалистым подразумевают любой твёрдый грунт, который практически не промерзает, не «плывёт», не деформируется под действием мороза. К нему относят, например, песчаник, базальт, гранит, доломит.

Для строительства на таком грунте свайно-ростверковый и свайный фундаменты не подойдут. В процессе монтажа будут попадаться крупные камни, которые помешают заглублению свай. Винтовые сваи и вовсе могут деформироваться.

Дом рядом с ветхими постройками

Если ваш участок окружён старыми деревянными домами, будьте внимательны. В этом случае рекомендуется выбирать винтовые или буронабивные сваи. Забивные не подойдут, потому что их монтаж (забивание в землю) вызывает сильные вибрации грунта. Из-за этого соседние постройки могут развалиться, особенно если это не капитальный кирпичный дом, а старый деревянный.

Старый деревянный дом

Вывод

Итак, свайный и свайно-ростверковый фундаменты хороши, если вы хотите:

• сэкономить на фундаменте;
• построить дом быстро;
• возвести одно- или двухэтажный дом в зимний период, на «слабом» грунте, в зоне вечной мерзлоты, на подтапливаемой территории, на неровном участке или склоне.

Свайный и свайно-ростверковый фундаменты не подойдут, если вы строите:

• дом выше трёх этажей;
• дом с глубоким подполом или цокольным этажом;
• дом на скалистом или каменистом грунте.

Также фундамент из забивных свай не подходит, если поблизости есть ветхие постройки. Из-за колебаний грунта они могут разрушиться.

Внимание: если вы строите дом на свайном фундаменте, тщательно утепляйте пол. Воздушный зазор между домом и землёй способствует тому, что тепло из жилого помещения «уходит» на улицу. Избежать этого поможет утепление пола минватой или другими материалами.

Ростверковый фундамент — типы, преимущества и недостатки

от Civil Lead

Содержание

Ростверковый фундамент

Ростверковый фундамент из двух или более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки на большой площади.

Фундамент из двух и более двухъярусных балок, наложенных друг на друга в слое бетона для распределения нагрузки на большую площадь, относится к Ростверковому фундаменту.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать необходимости глубокой выемки фундамента. Он предусмотрен в основании колонны.

Балка ростверка одного яруса расположена перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и лесов массивных конструкций.

Фундамент и ростверк внешне похожи, но функция у них разная. Фундамент передает нагрузку от конструкции на землю, а ростверк распределяет большую нагрузку по широкой площади грунта.

Типы ростверкового фундамента

В зависимости от материала существует два типа ростверкового фундамента.

• Стальной ростверк
• Деревянный ростверк

Фундамент стального ростверка

Фундамент состоит из одного или двух ярусов ССЖ (стальных прокатных соединений), залитых цементным бетоном. RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена, чтобы давление на грунт находилось в допустимых пределах.

Обычно этот фундамент имеет ограничения, сооруженные путем обеспечения двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Ростверковый фундамент может состоять только из одного яруса, когда стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Распорка диаметром 30 мм или трубный разделитель 25 мм используется для удержания балок ростверка каждого яруса в заданном положении.

Минимальный зазор между полками соседних балок должен быть не менее 8 см, чтобы облегчить укладку и укрепление бетона.

Максимальный зазор между полками соседних балок должен быть ограничен 300 мм или 1,5-2-кратной шириной полки, в зависимости от того, что меньше.

Если расстояние между балками превышает максимальное заданное расстояние, вероятно, что бетон между балками не будет действовать монолитно с балками, что может стать причиной разрушения фундамента.

Бетонное покрытие толщиной не менее толщиной 100 мм сохраняется по всей открытой поверхности и концам балок для защиты балочных балок от коррозии. Бетонное покрытие под нижний ярус балок должно быть не менее 150 мм.

  См. также  -   Плотность цемента, песка и заполнителя, объемная плотность заполнителя

Деревянный ростверк Фундамент

Фундамент деревянного ростверка состоит из деревянных досок, также можно использовать деревянные балки выдерживать большие нагрузки на слабых грунтах. Этот фундамент подходит для грунта, который всегда остается заболоченный .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 мм до 75 мм, установленных вплотную друг к другу.

Над этой платформой расположен нижний ярус брусьев размером около 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной платформы.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на рисунке.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, расположенные непосредственно под колонной.

Наконец, нижний ярусный брус передает всю нагрузку на грунт основания через деревянную платформу.

Иногда фундаменты из деревянных ростверков могут применяться и под капитальными стенами. Но в таком случае древесину необходимо оберегать от возможного вредного воздействия.

  См. также  -   Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности ростверкового фундамента

Ростверковый фундамент помогает соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку дома.

Преимущественно это монолитная железобетонная конструкция, прочность которой придает металлический каркас.

Расчет фундамента ростверка

• Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте требуемую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
• Поможет определить размеры балок, необходимые для сопротивления поперечным силам и изгибающим моментам.
• Методы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования ростверкового фундамента зрительного зала

Технология устройства ростверкового фундамента

Фундамент ростверка из стальных или деревянных соединений, установленных ступенчато. Он распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
• По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
• Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
• Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Как правило, ростверковый фундамент используется для тяжелых зданий, таких как ратуши, башни и заводы.

  Также прочтите  -   Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой

Преимущества ростверка

• Процесс его монтажа прост и быстр.
• Сталь, используемая в стальных ростверках фундаментов, может использоваться повторно несколько раз, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что делает его пригодным для различных применений.
• Помогает уменьшить вибрацию дома возле шоссе или железной дороги.
• Также служит для снижения теплоотдачи дома.
• Подходит для грунтов с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

Недостатки ростверкового фундамента

• Его стальные стыки требуют защиты от коррозии бетоном.
• Для большей глубины в этом фундаменте необходима конструкция свай.
• Пространство под ростверком необходимо засыпать и утеплить.
• Не подходит для многоэтажных зданий.

Также читайте

Фундамент кессона или колодца – типы и компоненты

Что такое свайный фундамент? – Типы свайного фундамента

Комбинированный фундамент – Определение и типы

Разница между предварительным и последующим натяжением

Что такое Grillage Foundation? Конструкция и преимущества

Anre A 25 марта 2021 г.

Ростверковый фундамент — это особый тип мелкозаглубленного фундамента, который предназначен для восприятия тяжелых конструкционных нагрузок от колонн, опор или балок, а также передачи их на грунт под ними. Он используется, когда несущая способность почвы плохая и необходимо избегать использования глубокого фундамента. По сути, он состоит из одного или нескольких слоев стальных балок, расположенных под прямым углом друг к другу, как показано на рисунке 1 ниже. Они напоминают устройство решетки и поэтому называются ростверковым фундаментом.

Что такое Фонд Грильяж? Конструкция и преимущества Изображение предоставлено: www.fondex.com.au

Читайте также: 7 лучших типов мелкозаглубленного фундамента

Ростверковый фундамент обладает удивительной способностью распределять тяжелые нагрузки, приходящие на него, на более широкую площадь недра. Эти фундаменты строятся на глубину от 1 до 1,5 м.

Строительство фундамента для ростверка

Как показано на рис. 2 ниже, вся система фундамента для ростверка лежит на ровном бетонном основании, и вся конструкция залита бетоном для предотвращения ржавчины или коррозии. Сама система состоит из стальных балок, расположенных под прямым углом слоями или ярусами. Используемая балка ростверка может быть изготовлена ​​из стали, дерева или сборного железобетона.

Рис.2. Строительство фундамента ростверка

Балки укладываются друг на друга с соблюдением надлежащего расстояния. Это расчетное расстояние достигается за счет использования круглых трубчатых сепараторов с болтами значительной длины, которые проходят по всей длине и ширине балок. Эти круглые разделители труб не только помогают сохранить расстояние, но и обеспечивают боковую устойчивость фундамента при воздействии на него нагрузок.

Между балками должно быть достаточное расстояние, чтобы обеспечить правильную заливку бетона и облегчить уплотнение.

Технические требования к проектированию фундамента ростверка

Некоторые важные рекомендации, которые необходимо соблюдать для качественного возведения фундамента ростверка:

Рис.3. Детали конструкции фундамента ростверка

1. Предусмотренные балки ростверка должны поддерживать чистое покрытие не менее 100 мм.
2. Расстояние в свету между краями соседних полок балки должно быть не менее 75 мм, чтобы обеспечить правильное размещение и уплотнение бетона.
3. Вблизи концов балок ростверка предусмотреть соответствующие распорки труб или диафрагмы, а также под точками размещения промежуточных сосредоточенных нагрузок.
4. Допустимое напряжение изгиба в балках ростверка должно быть увеличено на 1/3 от нормальных значений для постоянных и временных нагрузок.
5. Допустимое напряжение изгиба в балках ростверка увеличено на 50 процентов по сравнению с их нормальными значениями при сочетании нагрузок с ветровыми или сейсмическими нагрузками.
   Ростверк фундамент: что это такое? Его виды и особенности
