Ростверк на сваях: виды и особенности конструкции

25 Январь 2017 Стройэксперт Главная страница » Фундамент » Типы и виды Просмотров: 10864

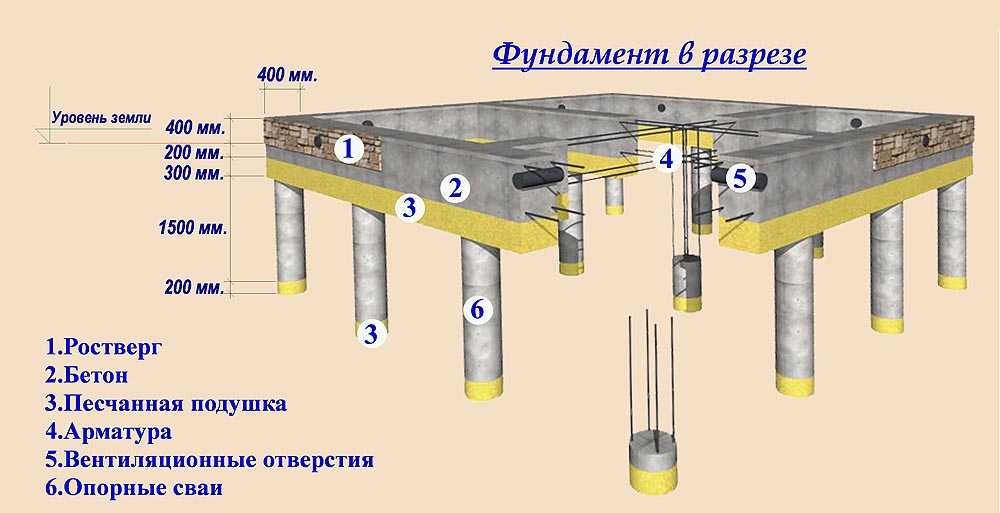

Устройство ростверка на сваях

Правильное возведение фундамента с соблюдением установленных технологических норм служит основой для дальнейшего строительства и обеспечивает прочность строения. С учетом популярности свайной конструкции основания, важным действием для строителей выступает грамотно собранный и установленный ростверк на сваях. Этот элемент служит скрепляющей частью конструкции и во многом определяет надежность основания.

Ростверк. Виды
Виды соединений сваи с ростверком

Ростверком, основанным на сваях, производят объединение многочисленных опор в единую систему, где распределяется нагрузка от здания. Поэтому свайный ростверк должен тщательно рассчитываться и возводиться со строгим соблюдением технологии.

В каждом конкретном случае элементы фундамента определяются индивидуально, а иногда даже возводится ростверк ниже уровня земли.

Ростверк. Виды

В современном домостроении представлено несколько вариантов ростверка, которые выбираются в зависимости от множества показателей. Для полного представления о технологии строительства следует разобраться в 2 главных понятиях:

Сваи (опоры) – это определенные колонны, которые погружаются в грунт и служат основой для возведения фундамента. Материалом для опор могут служить различные виды сырья.
Ростверк – это верхняя часть свайного фундамента, которая соединяет все опоры в единый пояс.

Устройство деревянного ростверка

Первой отличительной характеристикой ростверка служит материал изготовления. Согласно данному критерию выделяют следующие типы ростверка:

деревянный,
стальной,
железобетонный (который подразделяется на сборный и монолитный).

Для деревянных домов нижний пояс формирует подобие ростверка.

Для стального типа применяется двутавровая балка, но она имеет несколько недостатков (высокая стоимость материала, сложность монтажа, требующая привлечения спецтехники).
Железобетонные ростверки являются оптимальным вариантом для большинства объектов. За умеренную цену вы получаете надежную конструкцию, способную прослужить длительное время.
Согласно расположению ростверка относительно уровня земли принято выделять 3 вида:
Высокий ростверк.
Повышенный тип конструкции.
Заглубленный ростверк.

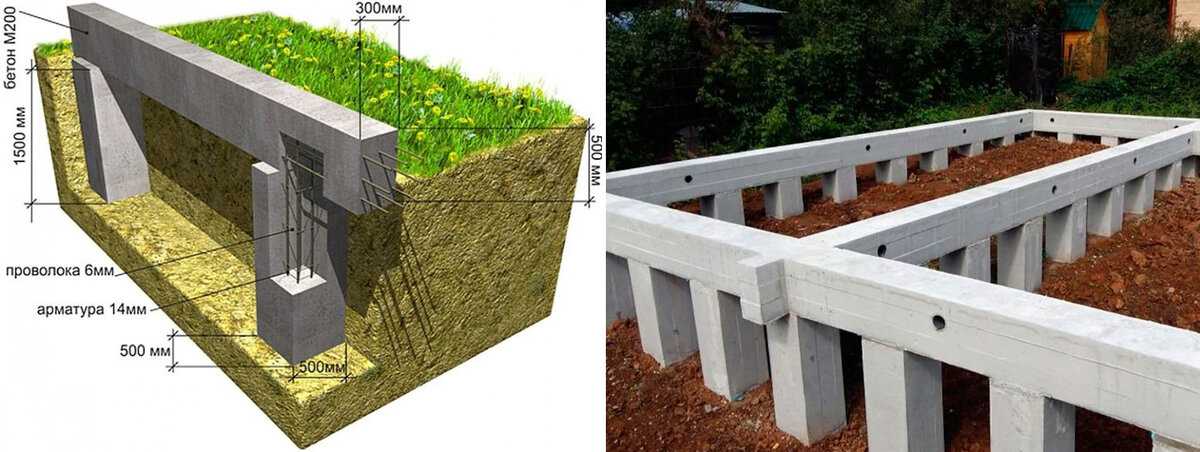

Устройство железо-бетонного ростверка
Наиболее популярен высокий ростверк. Этот тип имеет высоту на 15 см больше, чем окружающая поверхность земли. Данный вариант подходит для регионов, подверженных развитию явления морозного пучения. Земля при промерзании увеличивается в объемах и может вырвать сваи из земли. А созданный буфер в несколько десятков сантиметров обеспечивает свободный ход основания без повреждения опор. В данном случае придется дополнительно утеплять пол первого этажа из-за созданного пространства между землей и основанием.

Повышенный ростверк формируется на уровне действительной поверхности. В этом варианте нет пространства под полом и его не нужно утеплять. Но возникает проблема в сопротивлении пучению, которую иногда решают путем выемки грунта из-под основания.
Ростверк, который формируется ниже уровня земли, называется заглубленным. Удаление грунта из-под ростверка позволяет избежать негативного воздействия от пучения земли в морозы. Но в этом типе подразумевается создание подушки из шифера, к примеру, для защиты основания от воздействия земли.
Ростверк часто связывают с популярным ленточным фундаментом, хотя это неверно. Главное отличие заключается в особенностях распределения нагрузки: ленточный фундамент распределяет вес на все поверхность созданной ленты, в то время как ростверк играет роль распределителя нагрузки между опорами, которые уводят данные воздействия глубоко в грунт. Поэтому нельзя называть свайно-ленточный фундамент ленточным и объединять их в одно целое.

Сваи важны как в частном домостроении, так и при работах по возведению многоэтажных зданий и промышленных комплексов. После предпроектных изысканий принимается решение о забивании свай и ведении последующих работ. Так достигается прочность будущего сооружения и его долговечность.
к оглавлению ↑
Виды соединений сваи с ростверком
Соединение сваи с ростверком является ключевым элементом в создании конструкции. Именно это обеспечивает прочность и правильное распределение воздействия на грунты. Простые сваи с ростверком связываются различными способами. Которые определяются на стадии проектирования. Кроме того, метод соединения учитывается при расчетах прочности всего строения.

В общем виде, устройство свайного фундамента представляет собой объединение единичных опор, заложенных по периметру здания, в единую систему. При неверном обустройстве или отсутствие армированных участков здание может не выдержать нагрузок.
Соединение арматуры сваи с ростверком выполняется специалистом и должно быть предельно аккуратным. Минимальный диаметр используемых прутьев составляет 10 мм. Технология размещения армированных поясов устанавливается в соответствие с проектом, но наиболее часто его делают в две параллельные полосы.
Соединение сваи с ростверком
Прежде всего, на участке застройки производят разметку и закрепление свай фундамента. В зависимости от типа опор их могут вбивать, ввинчивать или вставлять в подготовленные углубления.

После окончания крепления свай переходят к подготовительным работам перед заливкой бетонной смеси. Для этого нужно установить опалубку, которая будет служить формой для будущего ростверка.
Если вы планируете установить заглубленный ростверк, то понадобится подготовить траншею. В них заливают бетон, предварительно установив асбестовые трубы для опор.
Внутри установленной опалубки монтируется и устанавливается специальный каркас из арматуры. Данный «скелет» тщательно связывается с обязательным равномерным расположением прутьев. Арматура данного каркаса должна быть связана со сваями. Узел соединения буронабивной сваи с ростверком играет определяющую роль во все возводимой конструкции.
Перед тем, как разбираться с вопросом как связать ростверк со сваями, следует детально понять принципы работы создаваемой системы.

Арматура, из которой собран каркас, должна быть полностью залита бетонном в ходе формирования ростверка. Бетон укладывают слоями с поэтапным уплотнением. После окончательного застывания бетонной смеси опалубку можно демонтировать.
Чтобы ростверк и основание соответствовали установленным качествам строительства, следует выполнять установленные проектом величины отступов, отмосток и прочих конструктивных элементов.
Стык сваи и ростверка определяет целесообразность данной технологии. Этот узел допустимо выполнять двумя способами:
Ростверк со свободно опирающимися сопряжениями.
Ростверк с жестким сопряжением.
При свободном опирании нет жесткого соединения – просто свая вставляется в углубление в 10 см на ростверке.
В расчетной документации данный тип именуется шарнирным сопряжением.
Жесткий вариант сопряжения предполагает установку ростверка в тесной связи с опорами. При данном варианте сцепки обеспечивает максимальная надежность.

Сцепление сваи и ростверка является последним важным этапом в создании качественного основания. Наиболее простым и надежным способом соединения служит соединением специально выпущенной из каркаса ростверка арматуры, которая связывается с существующей арматурой у опоры. Так формируется прочная сцепка с высокой характеристикой. При соединении сваи и ростверка от строителей требуется высокая точность работ и грамотный подбор исполнителей.
Сваи, скрепленные ростверком, обеспечивают владельца дома качеством и надежностью при минимальных затратах времени и денег.

Виды ростверков: особенности конструкции, монтаж

Ростверк – это верхняя горизонтальная часть фундамента, соединяющая сваи или столбы, распределяющая нагрузку от строительной конструкции здания (сооружения) равномерно. Обычно это железобетонная рама, опирающаяся на сваи и напоминающая стол (если смотреть сбоку). Ростверк оформляется в виде соединения балок или плит и служит опорной конструкцией для всего объекта.
ленточный ростверк – соединяет один ряд свай по периметру объекта. Причем сваи должны быть зафиксированы четко по разметке – без отклонений. Если появляется отклонение более 5 см, необходимо установить специальный выступ;
стальной профиль – применяют на железобетонных и винтовых сваях, в том числе на пучинистых грунтах. Ростверк закрепляют на сваи арматурными стержнями и фиксируют сваркой. Устройство металлического ростверка полностью исключает деформацию стен и пола дома от усадки или искривления,
высокий – на значительном расстоянии над поверхностью земли или воды. Преимущество такой конструкции в том, что нет прямого контакта с грунтами и влияния его промерзания. Но потребуется выполнить утепление фундамента,

прокладывают гидроизоляцию и устанавливают арматуру – каркас из стальной проволоки, прутов толщиной 10 – 12 мм и перемычек, заливают бетонную смесь с помощью специальных насосов и уплотняют вибратором. Рекомендуется заливку выполнять плотными слоями, чтобы избежать появления пустот и полостей.
гидроизоляция конструкции – защита основания от негативного воздействия перепада температур, повышенной влажности. Используются рулонные гидроизоляционные материалы, гидрозащитные составы и смеси, битумные мастики,
Для строительства жилых и производственных зданий применяются различные типы фундаментов, но особого внимания заслуживает свайно-ростральная конструкция. Его обычно выбирают в тех случаях, когда на участке есть резкие перепады рельефа, пучинистость и слабый грунт. Этот тип основания также хорошо подходит для освоения территорий, расположенных в зоне вечной мерзлоты.
Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы связаны в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытым плитой), так и построенным с висячим ростверком. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком, его необходимо дополнительно утеплить и засыпать гидроизоляция. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.
Так как при кладке фундамента используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, между ними сложно распределить строительную нагрузку. Поэтому часто свайно-ростверковый фундамент выполняют сборными из швеллера и бруса. Все опоры такой конструкции монтируются в узел с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает надежность и устойчивость несущему основанию.
В зависимости от того, как заложен фундамент (деревянный, металлический, бетонный или железобетонный), фундамент под строительство приобретает разные технические характеристики. По нормам СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Делают их обычно из металлических труб большого сечения или из бетона. В этом случае сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.
Главной особенностью фундамента является то, что ростверки, входящие в его устройство, прекрасно выдерживают неравномерные нагрузки, обеспечивая жесткое сопряжение с основанием. Дробилки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.
В отличие от других типов фундаментов свайно-ростверковый идеально распределяет несущие нагрузки от зданий на грунт; поэтому, выбрав его, вы можете быть уверены, что новостройка надежно прослужит не один десяток лет и будет защищена не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно хорошо подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.
Свайно-ростверковая конструкция также позволяет укладывать полы непосредственно на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные с разной высотой, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать при строительстве зданий весом свыше 350 тонн – он будет намного надежнее и экономичнее, чем ленточный или плиточный. Но в этом случае необходимо заложить в проект более высокий коэффициент запаса прочности, который должен быть не 1,2, как обычно, а 1,4.
Расширенное строительное покрытие. По сравнению с другими типами фундаментов землеустройство может осуществляться на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, откосы и откосы не являются препятствием для работы.
Опоры, применяемые при устройстве свайно-гравийного фундамента, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены из металла, бетона, дерева или композитных материалов.
Винт. Изготавливается из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы предохранялись от окисления, их полую часть заливают раствором.
Заглубленный ростверк обычно применяют при устройстве свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае дополнительно выполняют обрезную плиту, а фундамент может служить цоколем здания. Что касается возведения деревянных конструкций, то для них идеально подходит фундамент с приподнятым ростверком – это позволяет сэкономить на стройматериалах, а приподнятая конструкция защитит от пучения грунта.
Важным моментом перед закладкой фундамента является его точный расчет. Для этого создайте проект и план будущего здания. Затем чертится базовый чертеж, и указывается расположение свай с учетом их расположения в местах пересечения со стенами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуется установка дополнительных опор. Кроме того, необходимо рассчитать площадь свай – для этого сначала делается определение их количества, выбирается минимальная высота и толщина.
Все результаты следует сравнивать с предварительно определенной эталонной областью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.
Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне реально. Чтобы такой фундамент надежно служил, при работе следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.
Перед началом строительства тщательно подготавливается рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметку с указанием расположения свай. Работа выполняется с использованием шнура и деревянных кольев.
Разметку необходимо ставить строго по диагоналям. Шнуры натянуты для разметки внутренней и внешней поверхности стен. Если есть неточность, то получатся отклонения от проекта, а в процессе эксплуатации фундамент может перекоситься.
В случае, когда на участке есть небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом потребуется помощь опытных мастеров. Особое внимание также следует уделить углам здания – их должно быть 90 градусов.
После определения границ фундамента можно приступать к земляным работам. Сначала выкопайте траншею под ростверк, затем просверлите отверстия, в которые потом будут установлены сваи. Работы обычно проводятся с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, можно заказать специализированную технику.
В зависимости от назначения будущей постройки и типа грунта выбирается оптимальная ширина ростверка. Для объектов бытового назначения допустимый показатель составляет 0,25 м, для мобильных — 0,5 м, а для жилых зданий этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.
В выкопанной канаве нужно проверить дно и стены на ровность — в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивается водой и тщательно утрамбовывается. Песчаная подушка не может быть меньше 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы глубиной 0,2-0,3 м.
Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к остриям свай. Чтобы конструкция равномерно передала нагрузки, ее нужно располагать строго горизонтально. В том случае, если устройство фундамента по проекту предполагает использование железобетонных невысоких ростверков, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.
Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота рассчитывается в соответствии с показателями основания. Сборка упоров и сборка щитов во многом напоминает технологию работы для ленточного фундамента.
Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты делают два пояса из ребристой арматуры сверху и снизу. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой — к нижнему.
После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладывают коробки и трубы, по которым будут проходить канализация, электричество, водопровод и отопление . Не следует забывать и о прокладке труб инженерных систем и воздуховодов. Если этот этап не выполнить, то после строительства под монтажные работы необходимо забивать бетон, что может нарушить его целостность и повредить здание.
Завершающим этапом монтажа фундамента является заливка бетонного раствора. Для бетонирования обычно используется цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.
В первую очередь заливают бетоном отверстия под сваи, а потом уже — саму опалубку. Рабочий процесс желательно выполнять за один раз. Если же бетонировать поэтапно, то появление неровностей и пузырьков воздуха. Оптимальная температура для заливки +20С – при таком показателе опалубку можно будет снимать уже через четыре дня. За этот период бетон наберет прочность и будет готов к дальнейшим строительным работам.
Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Скальные образования и каменистые почвы имеют самые высокие показатели. Если неверно определить состав грунта, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
Независимо от типа фундамента на глубину промерзания следует укладывать песчаную подушку, особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расшириться и привести к поломке ростверка.
Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Не позволяйте земле осыпаться со стен. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно промокнет и будет непригодно для заливки раствора. Также недопустимо в траншеях наличие чрезмерной крутизны откосов.

Ростверк на сваях: особенности технологии
Ростверк на сваях – оптимальное решение для сооружений, возводимых на слабых или неустойчивых грунтах. Основная цель такой конструкции – объединение несущих элементов в монолитную конструкцию, что придает зданию дополнительный запас прочности и надежности. Данная технология предусматривает наличие армированных буронабивных свай, диаметр которых колеблется в пределах 25-40 см, забиваемых в грунт на глубину 1,6-3 м. Ростверк на сваях – это верхний ярус цокольного фундамента, выполненный в виде толстой монолитной бетонной плиты или ленты.
Возведение фундамента по данной технологии придает конструкции большую надежность и устойчивость. Это связано с тем, что ростверк на сваях держит и скрепляет вертикальные несущие конструкции. Это придает дополнительную прочность конструкции и противодействует силам морозного пучения грунта. Свайное поле под ростверк на сваях состоит из вертикальных несущих конструкций, устанавливаемых с интервалом от одного до полутора метров в зависимости от типа грунта и глубины залегания промерзших слоев.
Для укладки данной конструкции по всему периметру будущих стен выкапывается неглубокая траншея около 30-40 см. Затем с помощью специального бура создаются скважины для заливки свайных конструкций. Внутрь отверстий опускается асбестоцементная труба с предварительно приклеенным арматурным каркасом. Также траншея выкладывается геотекстилем и засыпается песком. На полученную подушку монтируют опалубку. Затем вся конструкция заливается бетоном, что является очень ответственной операцией.
Здесь необходимо использовать специальный вибратор для уплотнения смеси и удаления пузырьков воздуха, которые способствуют образованию полостей самых различных фракций. Это может в дальнейшем привести к растрескиванию конструкции и обрушению всего здания. Монолитный ростверк на сваях следует армировать для придания ему устойчивости к изгибающим напряжениям. В противном случае при малейшей деформации возникнет угроза растрескивания бетона.
Ростверк укреплен двумя поясами жесткости — верхним и нижним, состоящими из нескольких продольных стальных стержней, количество которых зависит от массы, высоты конструкции и типа грунта, на котором она возводится.
