Как производится монтаж сэндвич-панелей

2.1. Подготовительные работы.

Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:



спецификации сэндвич панелей (как стеновых, так и кровельных), способах их раскладки. Также указывается тип, длина, толщина, профилирование, количество, производитель;

способ их крепления к несущим конструкциям. Должны быть указаны тип, количество, расположение элементов, которые соединяют конструкцию;

узлы крепления. Они должны подаваться с детальными чертежами и указаниями по монтажу;

спецификации архитектурных, фасонных и отделочных элементов. Эта информация должна быть подана в чертежах;

количество потребления гидроизоляционных и уплотнительных материалов. Их количество должно быть точно представлено в ведомости;

прилагаются схемы и руководство по монтажу;

информация по технике безопасности при монтажных работах.



За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.

Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.

Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.

Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.

Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.

2.2. Как поднимать панели



Грузоподъемный механизм поднимает панели используя:



механический захват, насквозь просверливающий панели (отверстие располагается строго перпендикулярно поверхности облицовки панели)

специальные механические захваты, которые крепятся в «замок» панели

вакуумные присоски



Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.

Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.

Стыковка панелей должна быть строго вертикальной.

Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.





 Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.

Для страховки панели при подъеме используют страховочные ремни (стропы).

При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.

Но самым оптимальным способом, является траверса с вакуумными присосками. При использовании траверсы удаляется защитная пленка только в том месте, где крепится вакуумный захват.

2.3. Монтажная резка и сверловка

Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.

Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.

Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.

Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.

Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.

2.4. Крепление сэндвич панелей

Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.

Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.

Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.

Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:



самореза (его типа)

самонарезающегося шурупа

диаметра отверстия под саморез и шуруп.



Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.





Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.

Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:



высокооборотный шуруповерт

электродрель



Шурупы с уплотняющей шайбой ввинчиваются до максимального упора.

Чтобы уплотняющая шайба не деформировалась, необходимо установить на шуруповерте величину крутящего момента затяжки шурупа.





Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.

При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.

В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).

Перед началом монтажа необходимо удалить лишний утеплитель.

Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.

2.5. Расчет количества шурупов

Количество шурупов определяется индивидуально. Проектировщик должен учесть:



нагрузку и силу ветра (зависит от района и высоты строительства, где будет находиться панель)

тип объекта

местоположение панели (в зависимости от расположения панели на фасаде или кровле учитывается большая или меньшая нагрузка ветрового воздействия)

цвет панелей (металлическое покрытие бывает очень светлого, светлого или темного оттенка)





Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.

2.6. Опорные конструкции

Опорные конструкции – основа качественного монтажа. Их поверхность должна быть ровной.

Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:



максимально точный вес панели

нагрузки ветра и снега, соответственно на стеновые и кровельные панели (это зависит от района строительства)

тип объекта, который строится

количество пролетов (запланированное)

цвет панелей







Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).

2.7. Как делать монтаж стеновых панелей







Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык. Если следовать этим правилам, то отклонения в размерах почти не будет.

Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.

С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.

После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).

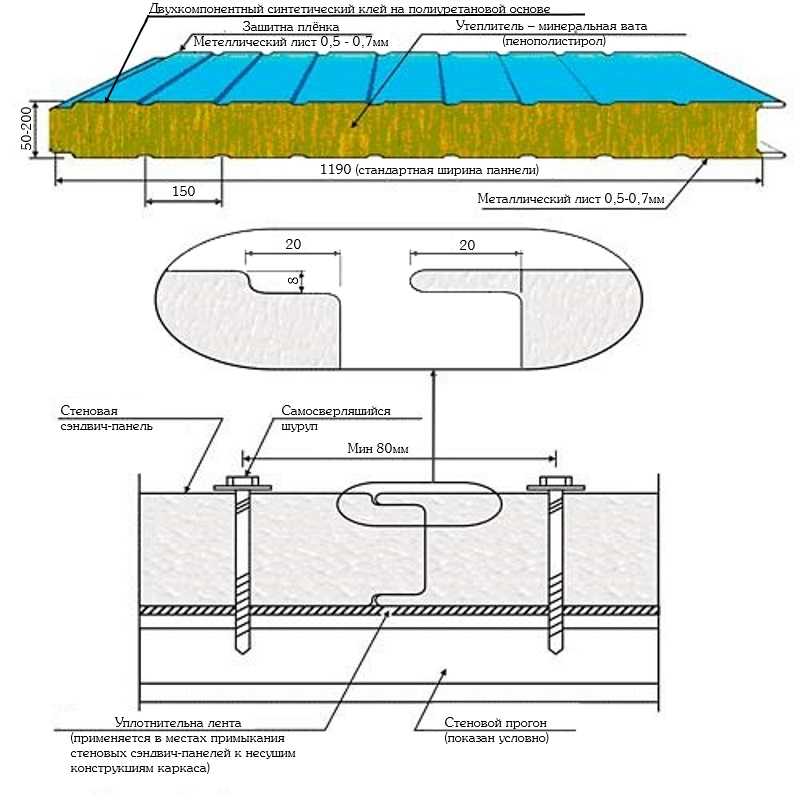

2.8. Организация продольного стыка стеновых панелей

Необходимо очень плотно соединять замки панелей при монтаже. Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).





Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.

Герметик необходимо закладывать перед установкой каждой сэндвич панели.





Необходимо использовать герметик в тех температурных условиях, которые указал производитель.

2.9. Как делать поперечный стык стеновых панелей

При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.

При длине панели до 4 м технологический шов составляет 15 мм. Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.

Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.





Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.

В дальнейшем процессе, основным будет такой фактор, как герметичность.

Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.

Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.

Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.

Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).

Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.

2.10. Как устанавливать кровельные панели

Кровельные панели устанавливаются с уклоном в 5%.

Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.

Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).





Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.

Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.

Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.

Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее. Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.

По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.

Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.

2.11. Организация поперечного стыка кровельных панелей

 По таблице можно выбрать перехлест поперечных стыков панелей.

Длина нахлестки кровельных сэндвич панелей

Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки. Удаляем слой утеплителя.

Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.

Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).





Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.

Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.

2.12. Как сделать продольный стык кровельных панелей

После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.

 Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).





Рис. Соединение кровельных панелей с высоким гофром

2.13. Общие правила монтажа и ухода за панелями



монтаж сэндвич панелей проводится в любых погодных условиях. При этом соблюдается температурный режим, который указывают производители герметика;

панели с минераловатным утеплителем не рекомендуют собирать во время дождя. Влага снижает его несущую способность и ухудшает характеристики по теплозащите;

каждая панель обязательно крепится винтами к несущим конструкциям во время перерыва в работе;

крепить лестницы, арматуру, промышленные перегородки, другие виды оборудования необходимо к несущим конструкциям. К сэндвич панелям крепить ничего нельзя;

нельзя ударять по панелям. Необходимо сохранять их целостность;

нельзя нарушать целостность защитного покрытия металлических листов панели;

для кровельных панелей лучше использовать антиобледенительные системы (нагревательные кабели). В этом случае не будет наледи, сосулек, а также не понадобится механическая очистка крыши;

необходимо аккуратно очищать панели от снега;

необходимо 1-2 раза в год проводить осмотр состояния панелей и креплений;

очищать сэндвич панели необходимо мыльной водой и мягкой щеткой. Нельзя использовать химические, абразивные моющие средства, растворители.

при возникновении повреждений, их можно устранить с помощью ремонтной краски. Один слой краски используется при царапине на цинке, два слоя краски и слой грунтовки – если царапина находится на стали. Ржавчина удаляется, место окраски предварительно очищается растворителем.



2.14. Монтаж сэндвич панелей повышенной огнестойкости

Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.

Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).



Установка сэндвич-панелей: пошаговая инструкция

Профнастил, металлочерепица, сайдинг и сэндвич-панели, водосточные системы

• Главная

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор.  Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

• Особенности сэндвич панелей
  • Плюсы и минусы
  • Разновидности сэндвич панелей
  • Советы по выбору
• О правилах перевозки и разгрузки
• Монтаж сэндвич панелей
  • Предварительная подготовка сэндвич панелей
  • Особенности монтажа сэндвич панелей
  • Фасонные элементы
  • Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

• возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
• малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
• конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
• экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
• пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
• экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
• прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
• теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
• звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
• монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

1. Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
2. Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
3. Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

1. Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
2. Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
3. Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
4. Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т. д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

1. Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
2. Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
3. Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
4. Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

1. Нельзя брать панели за верхнюю обшивку.
2. Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
3. Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
4. К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
5. Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
6. При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
7. Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
8. Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
9. Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
10. Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

11. Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
12. Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
13. Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
14. Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
15. В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

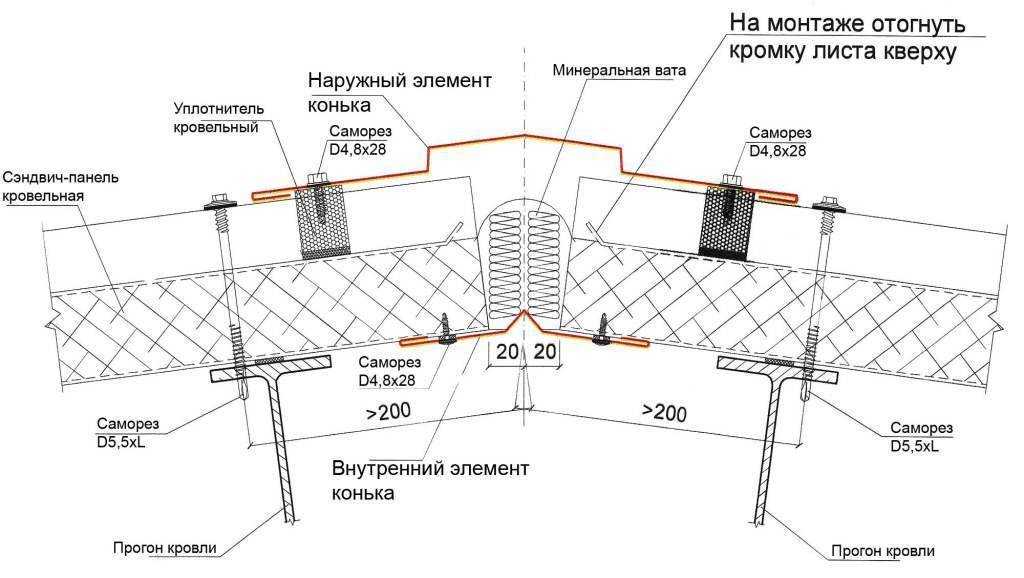

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

Ок

Монтаж и запуск сэндвич-панели

Монтаж и запуск сэндвич-панели

Перед монтажом и монтажом сэндвич-панели (панелей сэндвич) необходимо учесть следующее:

Швы сэндвич-панелей следует заполнить полиуретановым будет сделано для обеспечения герметичности стыков панелей). Прежде чем надувать полиуретан, поместите другую панель. Это вызывает:

1 Уплотнительная панель бутербродов больше на месте

2 Адгезия сэндвич-панелей увеличивается в месте бесшовного соединения.

3 Теплообмен в точке подключения очень низкий.

Продольные и поперечные сэндвич-панели панелей зависят от места соединения с шасси или конструкцией специальными шпильками от толщины и длины используемых панелей. Форма соединения этих шпилек со стальным шасси выполнена заклепкой. Также лучше всего изолировать полиуретановый спрей перед распылением панелей внутри стоек.

Монтаж сэндвич-панели

Специальные советы по монтажу и монтажу сэндвич-панелей

Советы по монтажу и монтажу сэндвич-панелей на сэндвич-панели заслуживают внимания, в первую очередь: положение трапециевидных ступеней и допустимое расстояние между сэндвич-панелями)

– С учетом расстояния между колоннами, конечной ширины, места установки и реализации сэндвич-панелей, высоты сэндвич-панелей и интенсивности ветровой обдув относительно места монтажа сэндвич-панелей и реализации сэндвич-панелей при проектировании металлоконструкций и возведении стеновых сэндвич-панелей (за счет снижения перти на монтаж и эксплуатацию сэндвич-панелей)

– Использование лучших сэндвич-панелей для сэндвич-панелей с использованием желоба и оклада, которые используются для красоты и герметизации конструкций.

– Использование специального клея CRAP 225 (корапоп225) для оптимальной герметизации и герметизации

– Использование специальных прокладок для монтажа и выполнения потолочных кровельных панелей сэндвич-панелей и сэндвич-панелей стеновых сэндвич-панелей

– Точность и соблюдение правил сборки поворотные и панельные панели для надлежащей герметизации многослойных стеновых панелей

– Быстрая и простая скорость доставки и простой монтаж сэндвич-панелей – отличительные черты этого продукта.

Иран добился значительного прогресса в производстве сэндвич-панелей, и их использование также оказалось лучше, чем использование старых.

Очень сложно использовать в Иране из-за различных погодных условий и четырех сезонов.

Сэндвич-панели очень подходят для высокой устойчивости к различным условиям, и они намного более экономичны, чем другие конструкции, благодаря своему долгому сроку службы.

Специальные советы по установке и эксплуатации сэндвич-панелей

Советы по установке и эксплуатации сэндвич-панелей на сэндвич-панелях заслуживают внимания, в первую очередь: и допустимое расстояние между сэндвич-панелями)

– С учетом расстояния между колоннами, конечной ширины, места установки и реализации сэндвич-панелей, высоты сэндвич-панелей, а также интенсивности обдува ветром относительно место монтажа сэндвич-панелей и внедрение сэндвич-панелей при проектировании металлоконструкций и возведении стеновых панелей из сэндвич-панелей (в связи со снижением перти на монтаж и эксплуатацию сэндвич-панелей)

– Использование лучших сэндвич-панелей для сэндвич-панелей с использованием желоба и оклада, которые используются для красоты и герметизации конструкций.

– Использование специального клея CRAP 225 (корапоп225) для оптимальной герметизации и герметизации

– Использование специальных прокладок для монтажа и выполнения потолочных кровельных панелей сэндвич-панелей и сэндвич-панелей стеновых сэндвич-панелей

– Точность и соблюдение правил сборки поворотные и панельные панели для надлежащей герметизации многослойных стеновых панелей

– Быстрая и простая скорость доставки и простой монтаж сэндвич-панелей – отличительные черты этого продукта.

Иран добился значительного прогресса в производстве сэндвич-панелей, и их использование также оказалось лучше, чем использование старых.

Очень сложно использовать в Иране из-за различных погодных условий и четырех сезонов.

Сэндвич-панели очень подходят для высокой устойчивости к различным условиям, и они намного более экономичны, чем другие конструкции, благодаря своему долгому сроку службы.

Эти панели обладают замечательной сейсмостойкостью и благодаря небольшому весу нанесут наименьший финансовый и психологический ущерб при землетрясениях, и это будет учтено, когда речь зайдет о том, что Иран расположен на крупнейших сейсмических разломах и невосприимчив к этому великому стихийному бедствию. Это важно и значимо.

Если вы заметили, что европейские страны из-за их лучших характеристик придумали эти панели, склеенные в течение многих лет, для строительства конструкций. Но если мы немного подумаем, то обнаружим, что их использование в зданиях и зданиях будет более экономичным и качественным. А когда вы ненадолго выедете в город, то увидите, что большинство производителей задумались об этом и начали использовать панели.

Мы рады представить себя как ведущих производителей толстостенных и различных видов металлополиуретановых сэндвич-панелей. Мы использовали современные и передовые машины для производства нашей панели, одной из лучших в мире и единственной непрерывной линейки продуктов в регионе.

Наша продукция пользуется хорошим спросом и рекомендуется многими консультантами и инженерами; это связано с внешним видом и ценами на различные эстетики.

Изделия из сэндвич-панелей. Усовершенствованные строительные изделия, изготовленные из оцинкованной стали с покрытием из оцинкованной стали / оцинкованной стали, производятся в виде высоких и низких листов, а также в качестве изоляционных материалов между полиуретаном, стекловатой или минеральной ватой.

Установка сэндвич-панели

Сэндвич-панель была представлена ​​как один из новых материалов в строительстве конструкций и ниш, которые помимо строительства конструкций используются в других областях, включая строительство: грузовых камер, строительство изолированные комнаты, строительство дешевых дач, строительство лощин И….

Сэндвич-панель состоит из трех слоев, двух слоев металла во внешних частях и слоя вспененного материала в средней части сэндвич-панели, в зависимости от применения сэндвич-панели в конкретных условиях пены, впрыскиваемой в слоев сэндвич-панелей. Быть

Установка сэндвич-панели

Герметизация панелей полиуретановым клеем

Для уменьшения количества панелей в зависимости от расположения панелей, расстояния между колоннами, высоты панелей и т.д.

Для установки панелей используйте специальный болт.

Также обратите внимание на шаг и высоту болтов.

Аксессуары являются неотъемлемой частью установки сэндвича. В ассортименте имеется широкий ассортимент аксессуаров, которые вместе составляют полную сборочную систему. Стальной металл, уплотнения, шурупы, заклепки, специальные ленты – вот лишь несколько примеров образцов нашей продукции.

Во-первых, вам нужно отремонтировать панель, поддерживающую конструкцию. Для этого необходимы специальные винты. Поскольку на рынке представлено множество видов продукции, мы не рекомендуем использовать их и судить только по их цене или цене. Только специальные винты, которые мы рекомендуем, изготавливаются по индивидуальному заказу и в соответствии с требованиями наших сэндвич-панелей.

Во-вторых, не стоит поворачивать панели только на конструкции. Металл нужен не только для окончательного благоустройства здания, но и в основном для обшивки проемов, а также стыков с окнами, дверями и так далее. Защита от ветра, дождя или снега так же важна, как и добавление окончательного штриха к красоте.

Мы подготовили все пластиковые аксессуары в пластиковой форме. Использование других аксессуаров, не поставляемых компанией, может привести к несогласованности действий и может быть опасным.

Из какого материала сэндвич-панели?

Советы по установке

Технические рекомендации

Какова реакция огня?

Возможен ли монтаж сэндвич-панелей без использования специальных аксессуаров?

Возможна ли сэндвич-панель простого уровня?

Как панели защищают от ветра и дождя?

Из чего состоит панель EPS?

В чем разница между панелями PUR и EPS?

Каково основное применение сэндвич-панелей в металлических покрытиях?

Какие параметры важны при выборе сэндвич-панели?

С чем сталкивается металлическая сэндвич-панель?

Как формируется полиуретановая панель?

Панельная система представляет собой конструкцию с иллюминатором, прочность которой обусловлена ​​сочетанием стали и бетона, она действует как железобетонный элемент и действует как внутренний слой полистирола в качестве формы и изоляции для тепла и звука. Его можно использовать в качестве наружных стен и перегородок в стальных и бетонных каркасах, подпорных стенках, бассейнах, звукоизоляционных и производственных и офисных зданиях.

После монтажа на боковые стороны панели напыляется специальный слой бетона диаметром 50 – 35 мм, в результате чего получается очень прочная бетонная структура и состав, который наносится на этот бетонный слой в конце тонкого слоя. обнесенная стеной работа.

Сначала выполняется ожидающее армирование согласно архитектурному плану здания на бетонном перекрытии, которое ранее было построено на основании плана фундамента и проводятся работы по гидроизоляции.

Раскрой панели производится в соответствии с архитектурным планом и таблицей раскроя, панели легко режутся на нужные формы.

Монтаж панелей начинается с угла здания для обеспечения прочности и жесткости возводимого здания. Панели с сетевыми подключениями соединены между собой.

Панели хранятся по месту их нахождения, в зависимости от расположения постройки с дровами или подобными инструментами.
