Схема двухскатной крыши: Стропильная система двухскатной крыши своими руками – устройство, конструкция и монтаж (видео, схемы)

Стропильная система двухскатной крыши своими руками – устройство, конструкция и монтаж (видео, схемы)

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Содержание статьи

• 1 Что такое стропильная система?
• 2 Виды стропильных систем
  • 2. 1 Наслонная
  • 2.2 Висячая
  • 2.3 Комбинированная
• 3 Конструкция
• 4 Расчет (угол, нагрузка, длина)
  • 4.1 Рассчитываем угол наклона
• 5 Технология сборки
• 6 Видео-инструкция

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога.
   Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Конструкция двухскатной крыши

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

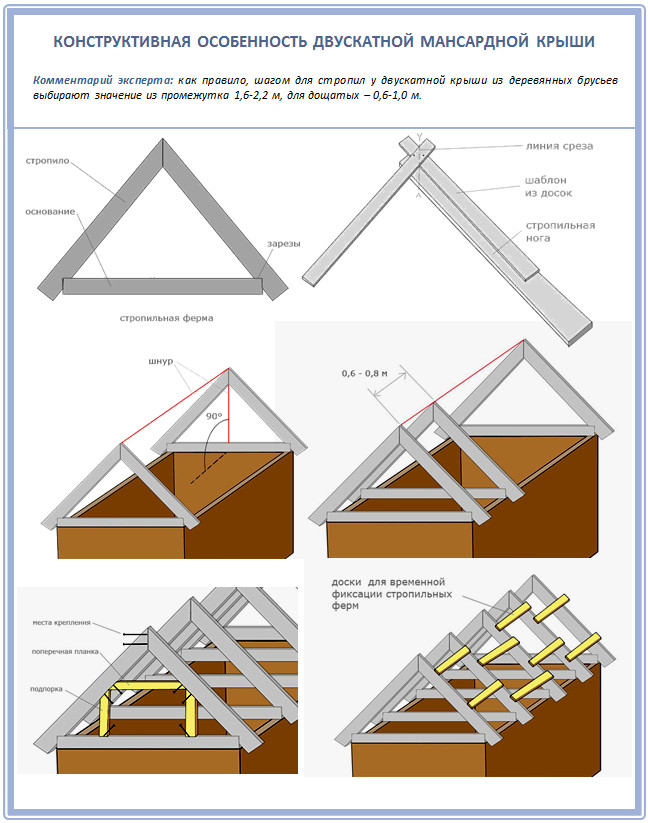

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Видео-инструкция

Стропильная система двухскатной крыши: устройство, узлы

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

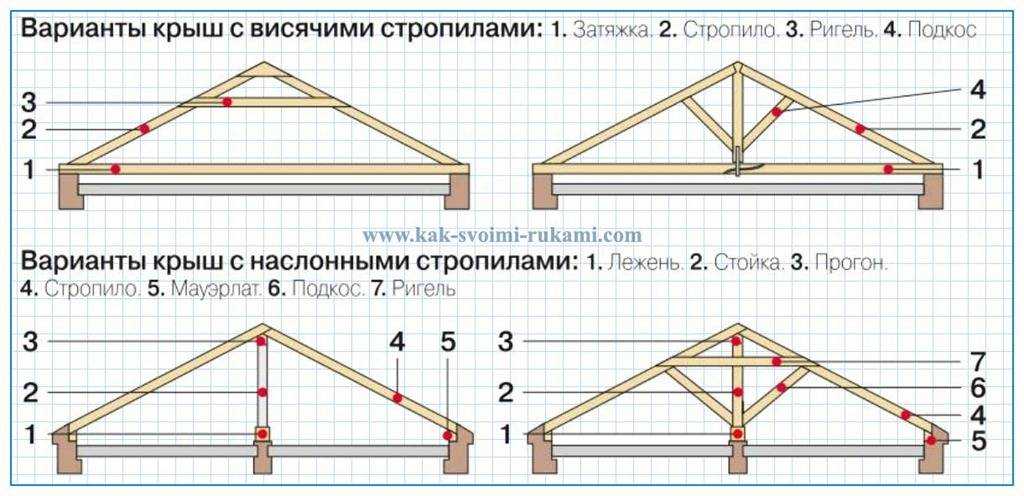

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы



Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучинистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди длиной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

План двускатной крыши 12×24

Этот пошаговый проект «сделай сам» представляет собой план двускатной крыши 12×24 . Эта статья является ЧАСТЬЮ 2 проекта сарая 12×24, где я покажу вам, как построить двускатную крышу. Вы даже можете пристроить небольшой чердак к односкатной крыше, чтобы создать дополнительное место для хранения. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

12 × 24 Планы крыши Gable

Building-A-12 × 24-сериал

[Tabs Tab1 = ”Материалы». tab3=»Время» tab4=»Связанные планы»] [tab id=1]

• I  – 22 шт. пиломатериала 2×6 – длина 96 ″, 1 шт. – длина 144 ″ 13x ФЕРМА
• I  – 4 шт. пиломатериала 2×4 – длина 7 1/4″, 22 шт. пиломатериала 2×4 – длина 21 1/4″, 4 шт. – длина 35 ″, 18 шт. – длина 48 ″ ОПОРЫ
• G  – 4 шт. сайдинга T1-11 – длина 34″x48″, 2 шт. – длина 48″x48″ КОНЕЦ
• J  – 8 шт. пиломатериалов 2×6 – длина 96 дюймов, 24 шт. – длина 3 3/4 ″ КОНСТРУКЦИИ
• K  – 10 шт. фанеры 3/4″ – длина 48″x96″, 4 шт. – длина 48″x48″, 4 шт. бруса 1×8 – длина 96″ КРЫША
• L  – 450 кв. м толя, 450 кв.м битумной черепицы КРОВЛЯ
• M  – 2 шт. пиломатериала 1×8 – длина 302 1/2″, 4 шт. – длина 97 1/4″  ОБРЕЗКИ

---

• 36 пиломатериалов 2×6 – 8 футов
• 13 пиломатериалов 2×6 – 12 футов
• 15 пиломатериалов 2×4 – 8 футов
• 3 шт. сайдинга T1-11 – 4’x8′
• 12 кусков фанеры 3/4″ – 4’x8’
• 1/2″ фанера
• 4 пиломатериала 1×8 – 8 футов
• 8 пиломатериалов 1×8 – 10 футов
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• Гвозди 4d, стропильные стяжки
• наполнитель для дерева, клей для дерева, морилка/краска
• 500 кв. футов толя, 500 кв. футов битумной черепицы

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: Планы сараев 12×24
• ЧАСТЬ 2: Чертежи крыши навеса 12×24
• ЧАСТЬ 3: Планы двойных дверей сарая

[/tab][/tabs]





Подпишитесь на меня на Facebook, чтобы первыми узнавать о последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest и Instagram и получите много идей для вашего двора со всего Интернета! Загляните на мой канал YouTube! Узнайте, как вы можете Поддержать меня без дополнительных затрат.





Как построить двускатную односкатную крышу 12×24

Сборка стропил

Первым этапом проекта крыши является изготовление стропил. Отметьте линии разреза на балках 2 × 5 и выполните работу с помощью торцовочной пилы для точных угловых разрезов. Выровняйте края заподлицо и не оставляйте зазоров между компонентами.

Установка опор фермы

Соберите опоры из бруса 2×4 и сделайте надрезы под углом вверх, как показано на схеме. Установите опоры на фермы.

Установка косынок

Используйте 1/2″ фанеру для косынок, а затем положите их на стыки. Выровняйте края заподлицо и вставьте винты 1 5/8″, чтобы вы могли плотно скрепить компоненты вместе.

установка ферм

Установите фермы в верхней части навеса и разместите их через каждые 24 дюйма по центру. Отвесьте опоры с помощью спиртового уровня, а затем закрепите их на верхних пластинах стяжками для стропил.

Монтаж торцевых панелей фронтона

Торцевые панели фронтона изготовить из сайдинга Т1-11. Отметьте линии разреза на листах и ​​выполните работу циркулярной пилой. Установите панели на место, а затем закрепите их гвоздями 6-8d через каждые 8 ​​дюймов вдоль каркаса.

Изготовление свесов

Соберите свесы из стропил 2х6 и брусков 2х6. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Выровняйте края заподлицо и зафиксируйте их вместе.

Установка выступов

Закрепите выступы спереди и сзади фронтона 12×24. Выровняйте края заподлицо и вставьте винты 3 1/2″, чтобы прикрепить их к раме.

Установка листов крыши

Установите 3/4-дюймовые фанерные листы на верхнюю часть сарая. Выровняйте края заподлицо и не оставляйте зазоров между компонентами. Просверлите направляющие отверстия и вставьте шурупы 1 5/8″ каждые 8″ вдоль стропил. Установите планки 1×8 поверх свесов. Выровняйте края и вставьте винты 1 5/8″, чтобы зафиксировать их на месте.

Установка планок по бокам крыши

Установите планки 1×8 по бокам навеса. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы вы могли прикрепить планки к концам стропил.

Передняя и задняя накладки на крышу

Установите накладки на переднюю и заднюю части навесной крыши. Выровняйте края заподлицо и вставьте гвозди, чтобы вы могли плотно зафиксировать их на месте.

Установка кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

Прочтите инструкции, нанесенные на пакеты битумной черепицы, прежде чем плотно их укладывать на место. Начните с нижней левой стороны крыши и установите их до самого верха.

Планы сарая 12×24 – вид сбоку

Обязательно просмотрите ЧАСТЬ 1 проекта, чтобы узнать, как построить каркас сарая. Взгляните на ЧАСТЬ 3 проекта, чтобы узнать, как обрамлять двойные двери и как устанавливать декоративные планки.

Планы сарая 12×24 — вид спереди

Если да, я рекомендую вам ознакомиться с остальными планами моего сарая ЗДЕСЬ. Я спроектировал много навесов, начиная с двускатных, заканчивая односкатными и двускатными. Кроме того, у меня есть много размеров на выбор.





Этот проект по деревообработке стоил около 12×24 планов фронтона сарая бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





Планы небольших домов с двускатной крышей

Распродажа!

Rated 5. 00 out of 5 based on 1 customer rating

(1 customer review)

$490.00 $290.00

Tiny house plans with construction process

• complete PDF set of планы + набор САПР
• ход строительства + комментарии
• Электронная книга «Как построить крошечный дом» в комплекте
• полный список материалов + список инструментов
• Чертежи мебели «Сделай сам» включены
• Сборка своими руками стоит 23 300 долларов США

БЕСПЛАТНЫЕ образцы планов
одного из наших дизайнов

Планы небольших домов с двускатной крышей Ginger количество

Категории: Дом с 2 спальнями, Планы пляжного дома, Планы домиков, Домик с мансардой, Планы коттеджей, Коттедж с мансардой, Коттедж с крыльцом, Дом на опорах, Планы домов, Планы простых домов, Планы маленьких домов, Планы крошечных домов, Крошечный дом с мансардой, Крошечный дом с крыльцом Теги: Планы загородных домиков, Планы небольших домов ремесленников, Планы коттеджей для отдыха, Планы небольших домов с 2 спальнями, Планы крошечных домов на фундаменте, Традиционные планы домиков, Планы домиков для отдыха

• Описание
• Размеры
• Отзывы (1)

Деревянный домик Ginger

Деревянный домик Ginger с 2 спальнями, площадью 42,6 м2, очаровательный деревянный каркас с двускатной крышей. Он имеет комнату на первом этаже 23 ′-6 ″ x 11 ′-10 ″ / 6,85 м x 3,65 м с 32 кв. Фута / 3 м2 переднего крыльца и 229 кв. футов / 21,3 м2 чердака.

Пошаговое руководство по деревянному строительству

Планы небольших домов с двускатной крышей

Полный комплект планов малых домов (PDF): планы, детали, разрезы, фасады, варианты материалов, окна, двери; Комплект САПР

Электронная книга «Как построить крошечный дом»

• Более  1000 иллюстраций
• 276 страниц

Полный список материалов + список инструментов

Полный набор материалов + список инструментов. Очень подробное описание всего, что вам нужно, чтобы построить свой деревянный крошечный дом.



Планы крошечного дома с мансардой

Планы нашего деревянного крошечного дома с мансардой Ginger — это функциональный дом с традиционным дизайном уютного деревянного дома с двускатной двускатной крышей, крыльцом и мансардой. База стоит на столбах, но можно использовать и любой другой способ фундамента. Расположенный сзади главный вход приведет вас внутрь, а ванная комната находится слева. С другой стороны к той же стене пристроена небольшая кухонная стойка, а пространство открывается в основное центральное помещение, служащее столовой или гостиной. Главный парадный фасад Джинджера во всю ширину закрыт окнами или дверью со стеклянной частью, ведущей на парадное крыльцо. Это, вместе с еще тремя окнами на боковых стенах, делает центральную комнату прекрасным пространством для дневных занятий, будь то общение или более уединенные и расслабляющие моменты. Переднее крыльцо — отличное дополнение, так как вы можете попасть на него прямо из этого центрального пространства; он огорожен и полностью покрыт, поэтому вы можете наслаждаться свежим воздухом и прекрасными видами, даже если погода не идеальна. Небольшая лестница сбоку обеспечивает доступ на чердак, который очень теплый и уютный, но при этом оставляет достаточно места, чтобы вы могли встать и иметь две спальни с фронтонными окнами и мансардными окнами, а также собственное место для хранения вещей. Основная кладовая находится в задней части дома, доступная снаружи.

Планы строительства в формате PDF

Ginger — один из наших очаровательных проектов небольшого дома с двускатной крышей. Это простая и легкая в изготовлении конструкция из деревянного каркаса. Он возвышается на деревянных опорах, с главным входом сзади и великолепным крытым и огороженным крыльцом спереди. Его функциональный дизайн позволил разместить в этом пространстве все необходимое — небольшую кухню, ванную комнату с отдельным окном, гостиную или столовую, а на чердаке достаточно места для двух спален. В каждом из них есть торцевое окно и два световых люка, обеспечивающие достаточное количество света, надлежащую вентиляцию и прекрасный вид на ночное звездное небо во время сна. На всем плане свободные углы и другие пространства эффективно используются для хранения вещей, а одна основная кладовка находится сзади. В него можно попасть через собственную дверь, расположенную рядом с главным входом в имбирь, и это отличное место для хранения дров, спортивного и уличного инвентаря, садовых инструментов или всего, что вы можете придумать.
