Ленточных фундамент, схема заливки, характеристики, схема

Ленточный фундамент – один из видов фундамента, представляет собой железобетонный контур, устроенный под всеми несущими стенами строящегося здания, что позволяет перенести всю нагрузку здания равномерно на грунт. Ленточный — наиболее распространённый и дешёвый вид фундамента для капитальных зданий.
Его дешевизна складывается из: меньшего расхода на строительные материалы, маленького объёма земляных работ и как следствие меньшего объёма выполняемых работ. При этом соблюдается сохранение прочности, надёжности и долговечности данного фундамента на уровне с монолитной фундаментной плитой, которая значительно дороже.
Устройство ленточного фундамента при высоком уровне грунтовых вод выполняется на песчано-гравийной подушке, во избежание подмыва фундамента, но лучше избежать его погружение в грунтовые воды или выбрать другой тип фундамента для такого участка.

При отсутствии грунтовых вод, песчано-гравийная подушка не нужна, её устройство не вносит дополнительной надёжности в фундамент, а приводит только к лишним расходам при строительстве дома.

Ленточный фундамент схема:

Устройство ленточного фундамента производится двумя видами:

1. Монолитно.
2. Сборно.

Монолитное выполнение фундамента, обеспечивает неразрывность всего фундамента и является более стойким к дополнительным нагрузкам, таким как: морозное пучение снизу и внешнее пучение, давление грунта (особенно при выполнении подвалов и цокольных этажей). Устройство монолитного ленточного фундамента состоит из следующих основных этапов:

• Земляная работа. Подготовка траншей фундамента и выравнивание её стенок вручную.
• Подготовка песчано-гравийного основания (при обоснованной необходимости).
• Армирование ленточного фундамента (особое внимание следует уделять армированию углов и поворотов).
• Установка опалубки.
• Заливка ленточного фундамента бетоном (обязательно необходимо уплотнять бетон вибратором или другими средствами, для достижения достаточной плотности бетона).

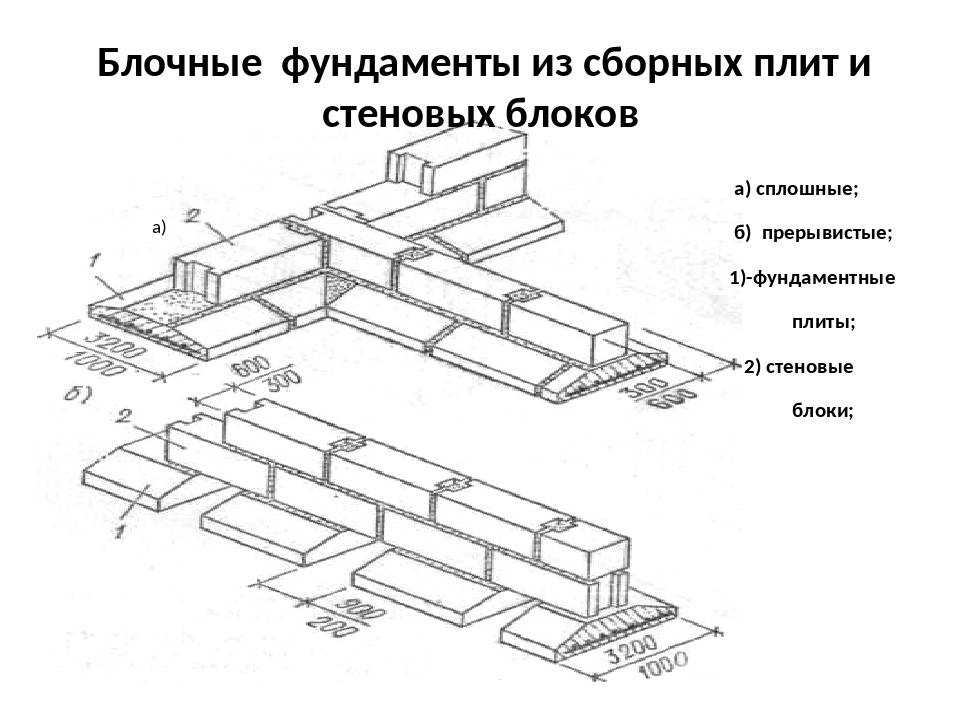

Сборный ленточный фундамент, выполняется из фундаментных блоков строительных (ФБС). Монтаж блоков для обеспечения монолитности фундамента выполняется с использованием цементно-песчаного раствора и арматуры. Монтаж блоков выполняется, в зависимости от нагрузки будущего здания, на:

• Подготовленный выровненный, хорошо уплотнённый грунт
• Железобетонное монолитное основание
• Сборные ЖБИ для возведения ленточного фундамента из ФБС.

Устройство сборного ленточного фундамента состоит из следующих основных этапов:

1. Земляные работы.
2. Подготовка основания в зависимости от нагрузок и состояния грунта (смотрите выше).
3. Укладка ФБС с использованием песчано-цементного раствора и прокладкой продольной арматуры.

Арматура для ленточного фундамента подбирается при расчёте нагрузки на фундамент. Арматура в монолитном ленточном фундаменте препятствует образованию трещин и дальнейшему разрушению фундамента. Арматура, для ленточного фундамента необходима, и для эффективной её работы в фундаменте требуется правильная укладка арматуры в траншее.

Глубина ленточного фундамента определяется из глубины промерзания грунта в вашем регионе, типа грунта и расчёта фундамента под выполняемый проект будущего здания. Строительство фундамента рекомендуется выполнять на глубине не выше уровня промерзания для вашего региона, это позволит избежать дополнительную нагрузку на фундамент, при морозном пучении грунта.

Ленточный фундамент схема:

чертеж и схемы в разрезе

Содержание

• 1 Виды ленточных фундаментов
• 2 Какие факторы берутся в расчет?
• 3 Как правильно делать чертеж фундамента?
• 4 Заглубление фундамента
• 5 Самостоятельный чертеж

В настоящее время самым популярным типом фундамента в частном строительстве является ленточный. Он достаточно универсален и несложен в исполнении, возвести его под силу даже новичкам, не имеющим опыта в области строительства. Началу строительных работ всегда предшествует этап проектирования. От того, насколько точным и продуманным будет чертеж ленточного фундамента, зависит качество основания дома и, соответственно, надежность всего здания целиком.

Виды ленточных фундаментов

Ленточные основания по своему конструктивному устройству бывают двух видов:

• Монолитные – осуществляется равномерная заливка бетонного раствора в опалубку.
• Сборные – состоят из готовых железобетонных конструкций и бетона, которым они заливаются.

План фундаментов разного типа, разумеется, будет иметь отличительные особенности.

Фундамент в разрезе: разные типы

Какие факторы берутся в расчет?

Составляя план фундамента, необходимо брать в расчет следующие факторы:

• Особенности грунта. Необходимо знать глубину промерзания поверхности, уровень, на котором располагаются грунтовые воды, и качественный характер состава почвы. Эти показатели будут в первую очередь определять глубину заложения фундамента.
• Нагрузка, испытываемая основанием. Определяется она итоговым весом будущего здания. Причем учитывать необходимо не только вес стройматериалов, фактически ушедших на стенки, кровлю и перекрытия, но и массу мебели, людей, находящихся внутри, а также нагрузку, оказываемую ветром и снежным покровом.

Как правильно делать чертеж фундамента?

Итак, вот основные рекомендации, которые помогут вам максимально качественно прорисовать фундамент на плане:

1. Выбирайте масштаб 1:100 либо 1:400.
2. Рекомендуемая толщина линий – 0,5-0,8мм. Каждая линия должна быть точной и четкой.
3. В первую очередь обозначьте подошву фундамента. Места углублений и отверстий, предназначенных для размещения коммуникаций, обозначайте пунктиром.
4. В случае необходимости дополняйте чертеж ленточного фундамента сносками и пояснительными заметками.
5. Если планируется возводить сложный фундамент, чертеж целесообразно разделить на несколько частей. Каждый сложный участок лучше всего представить отдельной схемой. Разрез фундамента со сложными конструктивными элементами удобнее рисовать в масштабе 1:25 или 1:50.

Помимо непосредственно чертежа рекомендуется отдельно нарисовать схему арматурного каркаса, а также, при необходимости, схему расположения гидро- и теплоизоляционных материалов.

Заглубление фундамента

Этот показатель зависит от природных факторов, характерных для местности, а также от технических параметров возводимого здания.

Если дом будет тяжелой постройкой с подвалом, мансардой или имеющими большой вес перегородками, то приоритетным является фундамент глубокого заглубления. В таких случаях требуется усиленное армирование основания. Мелкозаглубленные фундаменты применяются для легких построек на грунтах с хорошими несущими характеристиками.

В любом случае при любом типе фундамента нижний его уровень должен как минимум на 0,25м быть ниже отметки, на которой промерзает грунт.

Самостоятельный чертеж

Если планируется небольшая дачная постройка, то вполне подойдет выполнение простого бумажного эскиза. Если речь идет о серьезном строительстве дома, то лучше отрисовать схему в специальном графическом редакторе – Автокаде, Компасе или Архикаде.

План ленточного фундамента: чертеж

Ленточный фундамент в разрезе

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты

(или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов

, например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки.

Дополнительную информацию см. в разделе Фундаменты Raft.

Там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

• Утвержденный документ А.
• Несущая способность.
• Фундамент ленточный кирпичный.
• Фундаменты зданий.
• Сваи забивные.
• Фундаменты в фундаментах.
• Насколько глубоким должен быть фундамент.
• Как спроектировать плитный фундамент.
• Подложка фундамента.
• Свайные фундаменты.
• Сплошной фундамент.
• Фундамент траншейный бутовый.
• Ступенчатый фундамент.
• Недра.
• Траншейный фундамент.
• Виды земляных работ.
• Типы кулисных фундаментов.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Вид история комментариев

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
