Схема подключения проходных выключателей — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 25.9k. Опубликовано 10 марта Обновлено 19 ноября

Проходной выключатель (он-же перекидной, дублирующий или переключатель) внешне мало чем отличается от обычного выключателя – это большее количество контактов. Одноклавишный проходной выключатель (переключатель) имеет 3 контакта, двойной (двухклавишный) – 6, который состоит из двух независимых одноклавишных переключателей.

В отличие от обычного выключателя, контакт которого просто разрывает цепь, контакты проходного выключателя (переключателя) при нажатии на клавишу  перекидываются на другие контакты, создавая новую цепь (см.

схему подключения). Именно поэтому проходные выключатели часто называют перекидными.

Эта особенность проходных выключателей позволяет использовать  их для управления одним источником освещения с разных (2х и более) мест. Пример: зайдя в квартиру (дом) включили свет нажав клавишу проходного выключателя, установленного у двери, разулись, разделись, прошли по коридору, в конце которого установлен второй – выключили; или в спальне, установив проходные выключатели у входа и возле кровати (на расстоянии вытянутой руки).

Кроме очевидных удобств, применение переключателей позволяет существенно сэкономить электроэнергию.

Монтаж проходного выключателя ничем не отличается от монтажа обычного выключателя. Пожалуй, единственное различие состоит в том, что для обвязки переключателя требуется больше проводов: для одноклавишного – 3 , для двухклавишного – 6.

Схема подключения двух проходных выключателей (1 и 2):

Схема подключения проходного выключателя

---

Как подключить проходной выключатель Схема подключения

---

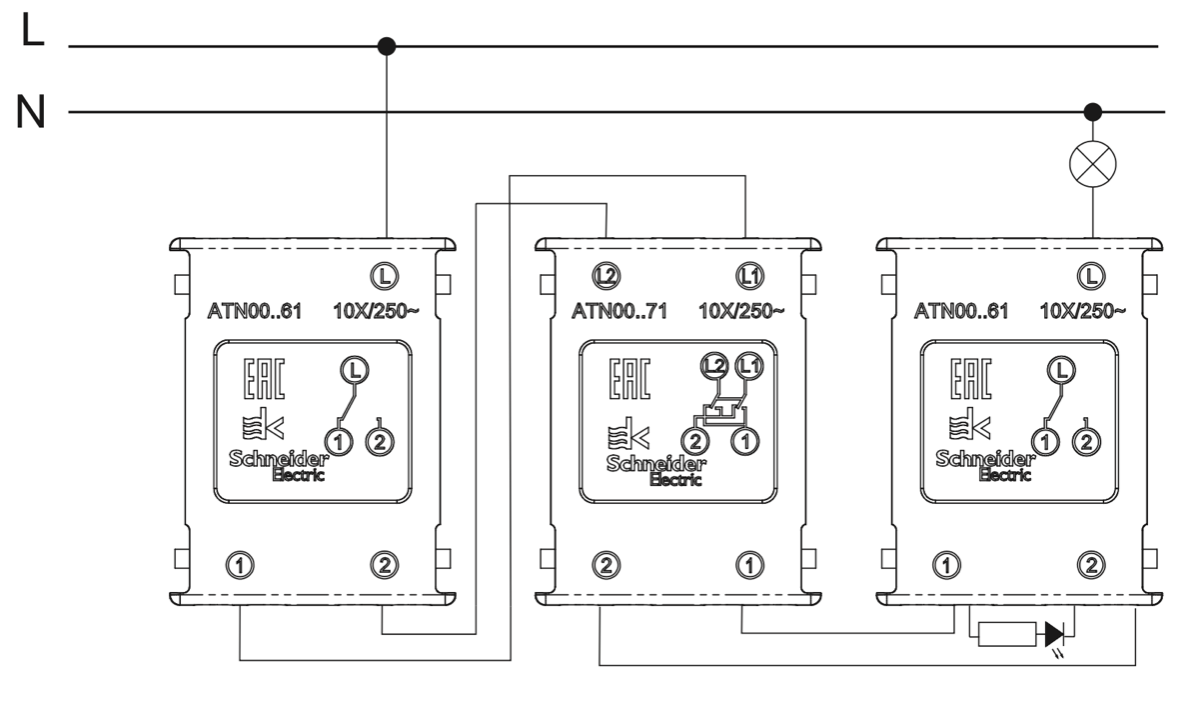

Схема подключения проходного выключателя с трёх мест

---

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений.

Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет

2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Схема подключения проходного выключателя

Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения.

Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.

Проходные выключатели как и обычные устанавливаются в стандартные круглые коробки, поэтому тут вопросов не возникает.

Проходной выключатель или его еще называют перекидным выключателем имеет три контакта подключения. Это один для приходящего фазного проводника. Обычно он маркируется на корпусе буквой «L». Два других контакта обозначаются «1» и «2» и предназначены для подключения отходящих проводников.

Проходной выключатель представляет собой перекидной контакт. Тут, в любом положении всегда замкнут один из его контактов, в отличии от обычного выключателя, где контакты замыкаются или размыкаются. В нем при нажатии на клавишу происходит переключение на другой контакт. При повторном нажатии клавиши происходит обратное переключение на первый контакт.

Далее для вас я подготовил картинки, чтобы наглядно показать суть работы проходного выключателя.

Ниже представлена простая схема внутренних контактов. Тут становится сразу видно, что фаза «L» замыкается на контакт «1» и при нажатии клавиши переключается на контакт «2».

Далее представлена простая схема уже с двумя перекидными выключателями. Тут клавиши у обоих выключателей находятся в одинаковом положении. Красные линии обозначают провода и контакты с наличием фазы, а синие без напряжения. Здесь видно, что сейчас цепь из контактов разомкнута и фаза не поступает на светильник.

Подходим мы к первому проходному выключателю, нажимаем его клавишу и видим, что его контакт перекинулся на провод «2». Цепь замкнулась и лампочка загорелась.

Проходим через длинный коридор и теперь нам нужно выключить свет. Для этого нажимаем клавишу второго проходного выключателя, установленного в его дальней части. У него контакт перекидывается на провод «1» и цепь размыкается. Лампочка гаснет. Можем смело идти дальше делать свои дела.

Теперь пришла домой супруга и ей нужно включить свет в коридоре. Она нажимает клавишу первого перекидного выключателя. Тут перекидывается контакт на провод «1» и цепь снова замыкается.

Затем она прошла через коридор, нажимает клавишу второго выключателя и свет гаснет. Эти действия могут происходить по кругу до бесконечности и в любой последовательности.

Далее я подготовил небольшой мультик ))), где показана работа двух проходных выключателей. Посмотрите на следующую схему внимательнее и подольше. Она начнет меняться. Нравится?

Схема подключения проходного выключателя

Суть схемы управления освещением с помощью проходных выключателей заключается в следующем. От питающей распределительной коробки или от щитка рабочий нулевой и рабочий заземляющий проводники идут сразу к светильнику. А вот фазный проводник, прежде чем попасть на светильник, должен пройти через оба проходных выключателя.

Ниже представлена типовая схема подключения проходного выключателя. Тут от распредкоробки необходимо проложить три 3-х жильных кабеля: это один к светильнику по потолку, второй к первому выключателю вниз по стене и третий ко второму выключателю по потолку и затем вниз по стене. Уже в распредкоробке произвести соединение нужных проводов друг с другом. На схеме красные толстые точки это скрутки (соединения) проводов. Расписывать отдельно по каждому проводку тут не буду, так как все понятно по схеме. Но если вам что-то не понятно, то пишите в комментариях и я попробую более подробно это рассказать.

Следующая схема подключения проходного выключателя немного отличается от предыдущей и имеет право на жизнь. Она актуальна если вы дома меняете полы и заливаете новую стяжку. Тут можно 2-жильный провод от распредкоробки и одножильный провод от второго выключателя проложить к светильнику по потолку. Провод, соединяющий оба перекидных выключателей, можно проложить по полу. Иногда такая схема становится предпочтительней, так как потолку бывает сложно прятать провода и необходимо проложить их там в минимальном количестве. тут вообще в распредкоробке будет всего три скрутки.

Вот и все проходные выключатели у нас подключены.

А вам понравилась данная статья и предложенные схемы? Пожалуйста напишите это в комментариях. Если понравилась и стала полезной, то буду дальше работать над сайтом и оформлять статьи таким же способом.

Не забываем улыбаться:

Вчера на лекции нетрезвый профессор показывал электромагнитные волны.
Половина студентов их увидела…

Схема подключения проходного выключателя с 2-х мест

Проходные выключатели наряду с выключателями обычными получили широкое применение и на производстве, и в быту. Основная функция, которую выполняют проходные выключатели – включение и отключение освещения из нескольких мест. Например, это может быть длинный коридор, лестничная площадка между первым и вторым этажом и т.д. В этой статье мы расскажем как подключить проходной выключатель своими руками и покажем схема подключения проходного выключателя с 2-х мест.

Конструкция проходного выключателя

Проходные выключатели, как и обычные, бывают одно-, двух-, трёхклавишные. Всё зависит от того, какое количество групп освещения необходимо включать. Отличие проходного выключателя от обычного состоит в следующем. Обычный выключатель либо замыкает, либо размыкает электрическую цепь, а проходной выключатель, замыкая одну цепь, одновременно размыкает другую, и соответственно наоборот – размыкая одну цепь, замыкает вторую.

Электрическая схема одинарного проходного выключателя достаточно проста. У него имеется один вход и два выхода. Фаза подаётся на вход, а выходит или через первый выход, или через второй. Всё будет зависеть от положения выключателя. Двух- и трёхклавишный проходной выключатель – это своего рода два или три одинарных выключателя, собранных в одном корпусе. Т.е. у двойного проходного выключателя один общий вход и четыре выхода, а у тройного – общий вход и шесть выходов.

Электрическая схема подключения с двух мест

Как уже было сказано, благодаря проходным выключателям, можно включать свет с двух и более мест. Самая простая схема (управление освещением с двух мест) выглядит следующим образом: фаза подаётся на вход первого проходного выключателя, а два выхода соединяются с выходами второго проходного выключателя. Далее вход второго выключателя соединяется с источником освещения (лампой). Т.е. фаза по цепочке «первый выключатель — второй выключатель» подаётся на лампочку. Ну а с лампочки провод идёт на ноль. При замкнутой цепи лампочка будет светиться.

Подготовка к монтажу

Для реализации схемы подключения с двух мест, нужно подготовить необходимые материалы и инструмент. Из материалов будут использоваться медный электрический кабель или медные провода  (сечение будет зависеть от осветительной нагрузки), соединительная (проходная) коробка, установочные коробки под выключатели, устройство освещения (люстра, светильник или просто патрон для лампочки), навесные клеммники или специальные соединители для соединения проводов в коробке, ну и собственно два проходных выключателя. Вид проходных выключателей выбирается в зависимости от того, какой монтаж будет – наружный или скрытый.

Из инструмента необходимы:

• отвёртки;
• плоскогубцы;
• бокорезы;
• нож монтажный;
• индикатор напряжения или тестер;
• штроборез;
• возможно молоток и зубило;
• дрель с коронкой.

Монтаж проходных выключателей и схема подключения с двух мест

Для начала необходимо определить место установки проходных выключателей. Например, это начало и конец коридора. Затем планируется трасса прокладки проводки и место установки соединительной коробки, которая обычно монтируется под потолком.

Если монтаж скрытый, то делаем штробы в стене под прокладку проводки, а под установочные коробки для выключателей делаем круглые отверстия тоже в стене. Для этого используем дрель со специальной коронкой. Для соединительной коробки также необходимо отверстие, но под потолком и круглой или квадратной формы, в зависимости от формы самой коробки.

Далее вставляем установочные коробки выключателей и соединительную коробку в подготовленные для этого места и замазываем специальной строительной смесью, даём время замазке высохнуть. От выключателей и светильника прокладываем провода по штробам до соединительной коробки. Также в соединительную коробку подводим общий фазный провод и общий ноль.

По новым требованиям бытовая сеть 220В должна быть трёхпроводной, т.е. кроме фазы и нуля должен использоваться заземляющий провод. Это тоже нужно учитывать при прокладке проводов.

Подключаем выключатели и вставляем их в установочную коробку. Подключаем светильник и затем соединяем все приходящие провода в соединительной коробке, для чего используем или обычную скрутку, или специальные соединители. Закрываем коробку, подаём питание на общий ноль и фазу и проверяем работоспособность схемы нашего освещения.

Схема подключения проходного выключателя с 2 и 3 мест.

Проходной выключатель представляет собой выключатель, который делает возможным включение и выключение освещения в управляемых данным механизмом светильниках из нескольких мест.

Несмотря на сравнительно высокую стоимость, бывают случаи, когда он является необходимым. Вот примеры этих случаев.

• Освещение расположено в длинном коридоре или большом актовом зале. В таком случае гораздо удобнее иметь возможность включить или выключить свет в разных местах, а не бегать по огромному пространству в поисках возможности выключить свет;
• спальня является местом для отдыха нескольких человек. Лучше всего, если каждый из них будет иметь возможность управлять освещением, не вставая с кровати;
• в квартире находится человек, стесненный в движениях в силу своих физических особенностей;
• в доме расположена межэтажная лестница;
• освещение проведено в подвальное или складское помещение большого размера.

Общий принцип работы проходного выключателя

Работа проходного выключателя осуществляется за счет коммутации реверсных проводников, контакт между которыми устанавливается посредством соединения клеммами. Соединение всех их между собой происходит в распределительной коробке. С одним из выключателей соединяется питающий проводник. Посредством другого такого же устройства, этот проводник входит в контакт с проводником освещения. Оба имеют фазный принцип работы и поэтому их монтаж осуществляется только с использованием трехжильного провода.

Внимание! Все вышеизложенное относительно количества используемых проводников и необходимых контактов, а также количественной характеристики используемого провода является верным только в случае установки проводного выключателя с двумя местами управления освещением.

В случае установки проводного выключателя с тремя местами управления освещением, все значения вышеуказанных количественных характеристик автоматически увеличиваются на 1. В случае установки проводного выключателя с четырьмя местами управления—на 2 и т. д.

Проходной выключатель: деление на типы

Существует три основных критерия, по которым можно подвергнуть классификации проходные выключатели: количество точек управления освещением, количество клавиш управления освещением в одной точке управления и способ управления освещением.

По количеству точек управления выключатели делятся на установленные в одном месте, двух местах, трех местах и т. д.

По способу управления эти устройства бывают:

• клавишными;
• сенсорными;
• управляемыми с помощью дистанционного пульта.

Обращаем внимание, что устанавливать проходные выключатели, оснащенные пультом дистанционного управления, все же является некоторым излишеством: дистанционное управление переключателем, по сути, сводит на нет необходимость установки проходного приспособления.

Если есть желание пустить пыль в глаза, то такая сенсорная штучка, да еще и не в одном экземпляре будет как нельзя кстати, тут ничего не скажешь.

Если управление выключателем осуществляется с помощью клавиш, то по их количеству, отвечающие этому условию устройства, подразделяют на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т. д.


Нужно заметить, что способ управления выключателями не имеет особого влияния на способ его установки. Более важными являются другие факторы.

Установка выключателя с управлением из двух точек

1. Для начала, как уже говорилось, нужно отыскать переключатели. На каждый из них должно приходиться по три контакта.  У любого контакта обязательно имеется два состояния, в каждом из которых он может находиться попеременно. При этом один контакт каждого переключателя должен быть общим для двух оставшихся контактов этого переключателя. В зависимости от положения «общий контакт» замыкается то с одним, то с другим контактом переключателя.
2. Теперь нужно, чтобы нулевой провод соединял источник электроснабжения с распределительной коробкой, а после соединил распределительную коробку с лампой. Фазный провод должен соединяться с распределительной коробкой, а далее выходить на лампу. Все это должно быть выполнено для обоих переключателей.
3. Далее необходимо внутри распределительной коробки осуществить соединение двух переключаемых контактов одного переключателя с двумя переключаемыми контактами другого.
4. После этого следует произвести непосредственно монтаж схемы. Проходные переключатели устанавливаются на заранее приготовленные для них места. От каждого из переключателей делается вывод трехжильного кабеля. Производится монтаж светильников. Осуществляется параллельное соединение друг с другом. Делается вывод двухжильного кабеля от светильников.
5. Теперь главное правильно произвести монтаж распределительной коробки.  Именно в эту коробку делается ввод кабеля от светильников, провода от источника электроснабжения и проводов от самих переходных переключателей. При этом нужно уделить особое внимание правильному расположению этой коробки. Для ее расположения лучше всего найти такое место, чтобы для осуществления работы проходного переключателя существовала необходимость только в относительно коротких кабелях (этого требуют соображения экономии), а также чтобы данная коробка никому не мешала в быту.
6. Работа почти закончилась, но нужно убедиться, что в один прекрасный момент выключатели не преподнесут сюрприз в виде пожара. Для этого нужно несколько раз ими пощелкать и проверить, не искрят ли они.


Установка проходного выключателя в трех точках

В принципе, между способом установки проходного переключателя в двух точках и способом, с помощью которого проходной выключатель устанавливается в трех местах, существует мало отличий. Главное из них состоит в том, что устройство третьего переключателя существенно отличается от маршевого, который используют в большинстве случаев установки таких приспособлений. Подобный переключатель с особым устройством называется перекрестным. Такое приспособление может выполнять две функции:

• быть транзитным аппаратом, не взаимодействуя при этом с двумя остальными устройствами для включения освещения, которые существуют в схеме, во время их работы;
• осуществлять самостоятельное замыкание и размыкание электрической схемы, обеспечивающей работу светильников, без участия двух оставшихся (маршевых) устройств.

Если проходной переключатель с двумя точками управления имеет три контакта, то аналогичное устройство с тремя точками управления обладает пятью контактами: с помощью двух контактов осуществляют соединение с одним из маршевых переключателей, посредством еще двух производится соединение с еще одним из маршевых переключателей, а оставшийся один контакт выполняет транзитную функцию (чаще всего, этот контакт посредством перемычки соединяется с третьей клеммой проходного переключателя.) Особенно важную роль играет так называемый транзитный контакт: именно в результате его функционирования становится возможным воплотить в реальность управление освещением из трех точек.

Аналогично осуществляется установка проходного аппарата для включения освещения с тремя и более точками управления.

Обращаем внимание, что описанные здесь схемы хороши своей простотой, но имеют один недостаток: они годятся только для ограниченного количества точек управления.

Монтаж двухклавишного проходного выключателя

Когда же нужно приобретать двухклавишный выключатель? Например, если в большой комнате имеется несколько ламп и иногда его хозяевам хочется, чтобы их комната напоминала сияющий зал или расположиться небольшой компанией. Чтобы обеспечить это разнообразие обстановок, нужно иногда включать все лампы в комнате, а иногда – только некоторые. С этим поможет справиться двухклавишный механизм управления освещением.

Как правило, проходной двухклавишный механизм представляет собой объединение двух одноклавишных переключателей в одном внешнем корпусе.

Внутренняя конструкция двухклавишного переключателя совокупность двух групп контактов, не связанных друг с другом. Всего используется шесть контактов, из которых два являются входными, а четыре – выходными. Когда кто-то нажимает выключатель, то два входных контакта прерывают взаимодействие с двумя выходными первого выключателя и переключаются на два выходных контакта второго.

При этом на первый из них, электроснабжение подается через один провод, причем две части этого провода связаны с помощью перемычки, а второй является разделенным на выходные фазы: каждая фаза соответствует одному из приборов и осуществляет подачу электроэнергии.

Итак, чтобы осуществить монтаж двухклавишного устройства, следует выполнить такую последовательность действий:

• нужно взять распределительную коробку и правильно осуществить ее монтаж;
• после этого нужно установить подрозетник. Его установка может проводиться по-разному: все зависит от того, как он осуществляется по бетону, по гипсокартону или по какому-либо материалу;
• теперь следует осуществить монтаж трехжильного провода, через который будет осуществляться электропитание;

Важно! Перед установкой этого провода следует убедиться, что на нем отсутствует напряжение!

• следует проложить провод до распределительной коробки, а оттуда – до подрозетника;

Внимание! Концы проводов, подсоединенных к распределительной коробке должны оставаться с запасом 10-15 сантиметров.

• далее следует провести провод к первому источнику освещения;
• после этого нужно провести провод ко второму источнику освещения;
• далее перед непосредственным подключением двухклавишного переключателя следует осуществить зачистку проводов;
• потом нужно взять устройство выключателя и перевернуть его. Там должна быть изображена конкретная схема подсоединения проводов к этому переключателю. Делаем все, как указано в схеме.


• после этого сооруженный механизм необходимо вставить в подрозетник.

Итак, дело можно считать завершенным. Для осуществления монтажа проходного выключателя, имеющего три клавиши или даже большее количество, действия будут аналогичными.

Подводя итоги, стоит сделать следующие замечания:

• при решении установить проходной выключатель и выборе конкретного типа такого устройства, лучше всего руководствоваться целесообразностью установки такого механизма в конкретном помещении;
• при осуществлении монтажных работ необходимо строжайше соблюдать технику безопасности;
• при малейших сомнениях в правильности тех или иных действий при проведении монтажных работ, следует обращаться к мастеру-электрику.

Те, кто предпочитает конкретные примеры общим описаниям или просто больше любит схемы, чем слова, могут взглянуть на видеоролики:

Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

• На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
• В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

• снять клавишу у одноклавишного устройства;
• выдавить сердцевину;
• отжать зажимы между механизмом и корпусом;
• вынуть из гнезда одну клемму;
• переустановить контакт с одного на другое место;
• установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

• отвертки — плоскую, крестовую, индикаторную;
• рулетку;
• нож, бокорез;
• перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

• нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
• фазовый провод определяется с помощью тестера
• фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
• соединить клеммы заземления переключателей
• к светильнику подсоединить второй переключатель
• провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

• безопасности эксплуатации и надежности здания
• оперативности управления освещением, следовательно, и экономии времени
• более низкой себестоимости электрооснащения помещений
• простоте монтажа
• отсутствии сложности настроек схем
• оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

Схема Подключения Двухклавишного Проходного Выключателя

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.


Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.

подключение проходного двух клавишного выключателя

Схема управления с трех мест

Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.

Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?

Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.

Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ

На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

Как установить новый автоматический выключатель

Замена старого или неисправного выключателя — простой способ решить проблемы с электричеством в вашем доме. Вот краткое руководство, которое поможет вам определить неисправный выключатель и установить новый.

Что такое автоматические выключатели?

Автоматические выключатели — это устройства, предназначенные для регулирования электрического тока в вашем доме. Автоматические выключатели прерывают подачу электричества в случае перегрузки по току и исключают риск возгорания, сгорания проводки и выхода из строя бытовой техники.Автоматические выключатели размещены в коробке выключателя. Большинство автоматов находится в подвалах, подсобных помещениях и прачечных. Позвоните профессионалу, чтобы он помог вам найти свой выключатель, если вы не знаете, где он находится.

Типы автоматических выключателей

Автоматические выключатели бывают стандартных моделей: прерыватель замыкания на землю (GFCI) и прерыватель дуги (AFCI). Взгляните на каждый тип выключателя:

• Стандартные автоматические выключатели: Стандартные выключатели контролируют поток электричества к розеткам и приборам вашего дома и отключают электричество в случае перегрузки или короткого замыкания.Большинство стандартных выключателей защищают один провод под напряжением и подают в цепь 120 вольт. Стандартные автоматические выключатели также имеют двухполюсные модели, которые защищают два провода под напряжением и могут выдерживать напряжение до 240 вольт.
• Прерыватель цепи замыкания на землю (GFCI): Прерыватель цепи GFCI отключает питание в случае перегрузки, короткого замыкания или замыкания на землю. Короткое замыкание между фазой и землей происходит, когда электричество образует нежелательный путь между током и заземленным объектом. Прерыватели GFCI требуются во влажных помещениях вашего дома, таких как ванные комнаты, кухни, подвалы и гаражи.Также рекомендуется установить выключатели GFCI в магазинах и на открытых площадках.
• Прерыватели цепи дугового замыкания (AFCI): Прерыватели цепи AFCI обнаруживают широкий спектр нежелательных электрических дуг и помогают предотвратить пожары. Дуги могут возникнуть из-за неисправной или изношенной проводки. Обычные выключатели предназначены для обнаружения постоянного тепла или тока, а не для быстрых скачков напряжения или дуги. Выключатель AFCI отключится в случае немедленного скачка напряжения.

Выключатели также бывают одно- и двухполюсные.Однополюсные выключатели распространены в большинстве домов и подают в цепь 120 вольт. Двухполюсные модели занимают два слота в панели выключателя и подают в цепь напряжение 120 или 240 вольт. Для более крупных приборов, таких как сушилки и водонагреватели, требуются двухполюсные выключатели.

Выключатели срабатывания

В большинстве случаев сработавшие выключатели не требуют замены. Вы можете исправить перевернутый выключатель, просто вернув переключатель в положение включения. Обязательно выключите выключатели света и отключите основные электроприборы в пострадавшей комнате, прежде чем щелкнуть выключателем.Продолжающаяся перегрузка цепи приведет к постоянным отключениям электроэнергии.

Выявление неисправных выключателей

Постоянные перебои в подаче электроэнергии, перегрузки, связанные с конкретным устройством, заедание переключателей в выключенном положении и сгоревшие выключатели — частые признаки сомнительных выключателей. Обязательно немедленно замените неисправные прерыватели. Игнорирование сломанного выключателя поставит под угрозу безопасность и эффективность вашего дома. Обгоревшие и горячие на ощупь выключатели особенно опасны.Если вы заметили термические выключатели, обратитесь к профессионалу. Иногда это может быть признаком более серьезных электрических неисправностей.

Вы также можете использовать мультиметр для проверки состояния ваших выключателей. Начните с отключения и выключения всех приборов, подключенных к неисправному выключателю. Затем снимите крышку коробки выключателя и убедитесь, что выключатель включен. Прикоснитесь красным проводом питания мультиметра к винту, соединенному с выключателем черным проводом. Поместите черный провод питания в коробку заземленного выключателя.Если на вашем мультиметре нет показаний, значит, ваш выключатель неисправен и его необходимо заменить. Если есть показания, они должны соответствовать напряжению вашего выключателя (120 или 240). Более низкое напряжение обычно является признаком неисправности проводки. Нанять профессионального электрика для диагностики проблемы.

Установка нового выключателя

После того, как вы определили неисправный прерыватель, самое время установить замену. Вот пошаговое руководство:

1. Отключение питания. Выключайте автоматические выключатели ответвления по одному.Затем выключите питание вашего блока выключателя, перевернув сеть. Ваша сеть электропитания должна быть большим переключателем над или под панелью выключателя. Если вы не знаете, где найти свою электросеть, позвоните специалисту.
2. Снимите крышку панели. Отвинтите крышку панели, чтобы получить доступ к выключателям.
3. Ослабьте клеммные винты. Вращайте винты, пока клемма и провода не ослабнут. Вытащите провода из клемм выключателя.
4. Снимите прерыватель. Нажмите ручку выключателя по направлению к внешней стороне панели выключателя, пока она не освободится.
5. Установите новый выключатель. Совместите ваш новый выключатель с зажимами на боковой стороне шины. Плотно прижмите прерыватель, пока он не встанет на место. Подсоедините провода к клеммным винтам и закройте крышку панели.
6. Включение. Включите автоматические выключатели ответвления и вашу сеть.

Когда звонить профессионалу

Установка нового выключателя — это простая работа своими руками.Но определенные обстоятельства могут представлять реальную опасность для вас и вашего дома. Всегда обращайтесь к специалисту, если вы не уверены в замене выключателя или замечаете опасные признаки, такие как влажность, ожоги или коррозия, вокруг блока выключателя.

Установка автоматических выключателей — Relectric

перейти к содержанию

Первый в Америке призыв к коммерческим / промышленным автоматическим выключателям и другим электрическим деталям.

Обновление электрической панели: следует ли заменять всю коробку?

Если вы живете в старом доме или вам просто нужно обновить электрическую панель, есть некоторые вещи, которые вы, возможно, захотите учесть, прежде чем приступить к реализации проекта.Вот некоторые вещи, о которых стоит подумать.

• Обновление панели обычно требует замены всей коробки выключателя и установки новых автоматических выключателей. Вы можете повторно использовать некоторые из старых выключателей, если не увеличиваете мощность усилителя.
• Возможно, вам даже придется модернизировать провода, идущие в ваш дом от энергетической компании. Это обновление может производиться или не осуществляться за ваш счет в зависимости от энергетической компании и ее политики.
• Чтобы увеличить мощность усилителя, вам понадобится новая проводка на некоторых участках.Замена только коробки панели не поможет.
• Вам нужно будет проконсультироваться с электриком или представителем коммунальной компании, чтобы определить ваши требования к нагрузке.

Изучите и рассмотрите все возможности, в том числе вышеперечисленные, при обновлении электрических панелей. Замена и установка автоматических выключателей и новой проводки может быть дорогостоящей. Было бы разумно провести необходимые обновления вместе, чтобы они стоили вашего времени и денег.

Вы можете изучить электрические устройства, оборудование, например автоматические выключатели, и другие детали в любом хозяйственном магазине.Учтите, что устаревшие модели найти сложнее.

Основные действия по установке автоматического выключателя

Основная причина установки нового автоматического выключателя в существующем доме — снять часть нагрузки с другого автоматического выключателя. Если один автоматический выключатель подключается к слишком большому количеству электрических устройств, лучше всего просто установить другой автоматический выключатель, чтобы разделить нагрузку.

Вот пошаговая инструкция по установке автоматического выключателя:

1. Отключите питание на главной панели
   • Чрезвычайно важно убедиться, что панели или вспомогательные панели выключателя не имеют проводов под напряжением.
   • Откройте панель выключателя при отключении питания
   • Большие черные провода, питающие главный выключатель, все еще находятся под напряжением.Следовательно, вам необходимо проверить входящие провода с помощью электрического тестера, чтобы убедиться, что в проводах, к которым вы будете прикасаться, нет электрического тока
   • Это поможет вам убедиться, что начать установку безопасно.
2. Установите новый кабельный зажим
   • Найдите заглушку вокруг панели и с помощью отвертки забейте одну из заглушек, чтобы можно было вкрутить кабельный зажим в
   • Затем протяните новый провод к монтажной панели и отрежьте провод от гнезда к зажиму цепи
3. Подключите провод заземления к шине заземления
   • Заземляющий провод — провод без изоляции.Затяжку следует производить осторожно, чтобы не допустить обрыва проволоки.
4. Подключите нейтральный провод к нейтральной шине
   • Обрежьте изоляцию вокруг конца провода и вставьте оголенный провод в нейтральную шину, осторожно затягивая его
5. Установить фактическое устройство автоматического выключателя
   • Ослабьте винт в нижней части прерывателя и поместите последний провод под винт — этот провод будет черным
   • Когда черный провод будет на месте, затяните винт и удерживайте провод на месте.Используйте три штыря на задней стороне автоматического выключателя, чтобы удерживать его в положении
   .
   • Совместите прерыватель в пространстве и вставьте штыри внутрь. Убедитесь, что прерыватель закреплен.
6. Удалить заглушки с крышки панели. Поместите его над монтажной панелью, чтобы закрепить и защитить все автоматические выключатели.

* Домовладельцы, не имеющие опыта работы с электричеством, не должны пытаться работать с электропроводкой. Автоматические выключатели обычно устанавливает профессионал, специализирующийся на электрических процедурах.

Установка автоматического выключателя: Электромонтажные и электрические нормы

Новые электрические провода или автоматические выключатели и другое электрическое оборудование в доме должны соответствовать Национальному электротехническому кодексу (NEC). Этот электрический кодекс представляет собой общенациональный набор требований. Электромонтажные работы должны соответствовать нормам, чтобы пройти техосмотр. Большинство электромонтажных работ, таких как модернизация панели автоматического выключателя или прокладка нового электрического провода в доме, требует разрешения и городской инспекции.Если вы попытаетесь внести серьезные изменения в электрическую систему в своем доме и не получите разрешения, вы можете подвергнуться штрафам и другим последствиям.

Целью кодекса NEC является защита потребителей и домовладельцев от недобросовестных подрядчиков и ошибок электропроводки, которые могут привести к риску пожара, поражению электрическим током или несчастным случаям со смертельным исходом. Электротехнические нормы периодически обновляются, и для соответствия новым нормам требуются любые новые работы.

Панель автоматического выключателя грубая

Во время нового строительства все электрические системы подвергаются грубому включению, но остаются отключенными до тех пор, пока не пройдут проверку и дом не будет достаточно далеко в процессе строительства, чтобы обеспечить электричество.Панель автоматического выключателя является «грубой» до тех пор, пока не будет подключена к электрической системе. Перед грубым подключением важно поговорить со своим электриком, чтобы он смог проложить провод правильного размера, чтобы обеспечить большой номинальный ток и установку надлежащего количества вольт на панели выключателя.

Электрическую емкость и напряжение следует обсудить заранее, чтобы электрик мог спланировать конструкцию проводов и приобрести необходимые источники питания. В стенах и интерьере дома заранее создается электрическая шероховатость, так что они могут образовываться вокруг проводов.Электрические провода или цепи подключаются к панели автоматического выключателя вместе с установкой переключателей, электрических розеток и т. Д. На заключительном этапе строительства.

Обновление панели автоматического выключателя: сколько это стоит? Модернизация монтажной панели

может стоить от 1500 до 2500 долларов в зависимости от стоимости рабочей силы в вашем регионе. Затраты на материалы довольно стандартные, где бы вы ни жили, но затраты на рабочую силу будут разными. Установка полностью новой коробки автоматического выключателя для замены коробки предохранителей требует обширных новых процедур подключения и установки автоматического выключателя.Если вы платите за проект, то вы могли бы с тем же успехом окупить его, установив автоматические выключатели для работы с большей мощностью.

Замена блока предохранителей на новые автоматические выключатели не является делом своими руками — это обязательно должен сделать электрик. Проект может занять у профессионала от 6 до 10 часов, в зависимости от сложности перепрограммирования и возможностей обновления. В момент оплаты расходы могут оказаться серьезными, но модернизированная электрическая система окупится.

Как следует проверить GFCI розетки?

Вы можете проверить свою розетку GFCI с помощью небольшого ночника и нескольких простых процедур. Необходимо часто проверять, чтобы гарантировать оптимальную защиту от этого электрического устройства. Вот несколько способов проверить вашу розетку GFCI, которая действует как специализированный автоматический выключатель.

• Подготовьте устройство к тестированию, сбросив его
• Проверьте электрический ток, подключив светильник и включив его.Если свет работает, ток течет
• Нажмите кнопку тестирования на GFCI, и индикатор должен погаснуть
• Нажмите кнопку сброса еще раз, и индикатор снова загорится

Как только вы узнаете, что GFCI работает, вы можете спокойно отдохнуть от возможной опасности. Если GFCI не проходит тест, вы можете обратиться за помощью к квалифицированному электрику.

Как проверить автоматический выключатель GFCI

Автоматический выключатель GFCI расположен в коробке автоматического выключателя, которая обычно находится в подвале или подсобном помещении дома.Тестирование прерывателя GFCI важно. Вот несколько шагов, которые необходимо выполнить при тестировании автоматического выключателя GFCI.

• Найдите все эти типы выключателей на панели автоматических выключателей
• Убедитесь, что тумблер выключателя включен. Затем нажмите кнопку тестирования на цепи. Это должно привести к немедленному срабатыванию тумблера
• Теперь сбросьте и верните тумблер в положение включения, чтобы восстановить питание

Если проверка прошла успешно, автоматические выключатели GFCI исправны.Но если тест не прошел, вам следует рассмотреть возможность точного определения проблемы и определить, нужно ли вам устанавливать новые автоматические выключатели в панели автоматического выключателя.

Установка прерывателей цепи при замыкании на землю

GFCI — важные автоматические выключатели, которые необходимо иметь в вашем доме. Согласно нормам, они должны устанавливаться в определенных частях дома, таких как ванная и кухня, где вода может контактировать с электричеством. Эти специальные автоматические выключатели защищают от поражения электрическим током и других опасностей.Обязательно наличие надежных GFCI в вашем доме.

Есть три способа проверить надежность GFCI:

1. Используйте только сертифицированные GFCI, протестированные национально признанной компанией
2. Нанять электрика для установки автоматических выключателей GCFI у вас дома
3. Проверяйте свои GFCI после суровой погоды или раз в месяц, чтобы убедиться, что они работают правильно. У большинства розеток GFCI (например, в ванной) есть «тестовые» кнопки

Автоматические выключатели GFCI необходимы.Эти устройства могут защитить членов семьи от поражения электрическим током. Часто проверяйте свои GFCI и постоянно поддерживайте их в рабочем состоянии. Если вы подозреваете неисправность или проблемы с GFCI в вашем доме, проконсультируйтесь с профессионалом, чтобы они могли немедленно устранить проблему.

Советы по обновлению монтажной панели

Установка автоматического выключателя в старом доме часто бывает необходима. Если в вашем доме вместо панели автоматического выключателя установлен блок предохранителей, вы можете обновить его.Переключение на автоматические выключатели вместо предохранителей не является обязательным, но иногда панель предохранителей не может выдержать амперную нагрузку бытовых приборов и высокое потребление тока новым электрооборудованием.

Если вам нужно увеличить мощность вашей электрической системы, вы можете также установить автоматические выключатели в новую электрическую панель, пока вы меняете панель. Увеличение мощности усилителя требует добавления большего количества проводов, чтобы выдерживать большее количество электрического тока. Существенные изменения и улучшения должны выполняться сертифицированным электриком, знакомым с новыми процедурами электромонтажа и электротехническими правилами.

Каковы три типа GFCI?

Существует три типа прерывателей цепи при замыкании на землю. Первым наиболее распространенным типом является GFCI «типа розетки», который похож на настенную розетку. Второй тип — это автоматический выключатель GFCI, который часто заменяет обычные автоматические выключатели из-за защиты GFCI, которую он предлагает. Третий вид — это временный или «подключаемый» GFCI. Они подходят для строительных работ, а также для установки на открытом воздухе такого оборудования, как газонокосилки, триммеры и другие устройства.

Каждый тип GFCI полезен и обеспечивает защиту от электрических опасностей. При установке автоматических выключателей в вашем доме вы должны учитывать автоматические выключатели GFCI для конкретных комнат и мест в доме, чтобы обеспечить безопасность вас и вашей семьи.

Сообщение навигации

Установка автоматических выключателей | RELECTRIC

Основная причина установки нового автоматического выключателя в существующий дом должен снять часть нагрузки с другой цепи выключатель.Если есть один автоматический выключатель, подключенный к слишком много электрических устройств, тогда может быть целесообразно установить еще один автоматический выключатель и разделите нагрузку.

Первым шагом к установке автоматического выключателя является отключение мощность на главной панели. Чрезвычайно важно сделать убедитесь, что панели или субпанели выключателя не имеют провода под напряжением. Домовладельцы, не знакомые с электричеством не следует пытаться работать с электропроводкой.Когда отключили питание, открутите панель прерывателя. Большой черный провода, которые питают главный выключатель, по-прежнему будут под напряжением, поэтому вам понадобится проверить входящие провода с помощью электрического тестера. убедитесь, что в проводах, которые вы будете быть трогательным. Это поможет вам убедиться, что начать безопасно. монтаж.

Второй шаг — установка нового кабельного зажима. Чтобы сделать для этого вам нужно будет найти заглушку вокруг панели и используйте отвертку, чтобы забить одну из заглушек, чтобы вы можно вкрутить кабельный зажим.Затем протяните новый провод к монтажной панели и отрезать провод от гнезда к цепи зажим.

Третий шаг — подключить заземляющий провод к земле. бар. Заземляющий провод — это провод без изоляции. В затяжку следует производить осторожно, чтобы не допустить от взлома.

Четвертый шаг — вставить нейтральный провод в нейтраль. шины.Отрежьте изоляцию на конце провода и сдвиньте оголенный провод в нейтральную шину, осторожно затягивая его.

Пятый шаг — установка самого автоматического выключателя. Для этого ослабьте винт в нижней части выключателя и последнюю проволоку поместите под винт; этот провод будет черным. Когда черный провод будет на месте, затяните винт и удерживайте провод на месте. Используйте три зубца на задней стороне автоматический выключатель, чтобы удерживать его в нужном положении. Выровняйте прерыватель в пространство и вставьте штыри внутрь.Убедитесь, что выключатель закреплен.

Последний шаг — убрать выбивки с крышки панели. и поместите его на монтажную панель, чтобы закрепить и защитить все автоматические выключатели.

Установка автоматического выключателя обычно выполняется профессионалом. специализируется на электрических процедурах. Если вам нужно приобрести автоматический выключатель, Нужна ссылка вы можете найти все их виды в Интернете по адресу https: // www.relectric.com.

Установка автоматических выключателей

Установка автоматических выключателей

Если у вас хватит смелости, вы можете установить автоматические выключатели самостоятельно. Фактически, этот процесс содержит определенную степень риска, но если вы будете соблюдать все меры безопасности, все будет в порядке.

Выключи сок!

Большинство стандартных электрических панелей имеют главный выключатель или прерыватель в верхней части панели или центра нагрузки. Это требование кода.Если в центре нагрузки его нет, поищите главный выключатель в другом месте, возможно, рядом с электросчетчиком. Выключи. Вам лучше иметь под рукой фонарик, спелеологический или шахтерский шлем, потому что вам понадобится источник света для следующих шагов.

Они просто подключаются

Автоматические выключатели подключаются к центру нагрузки. Электричество поступает в каждый выключатель через большую металлическую полосу внутри панели или центра нагрузки. Это называется шинопровод. Эта полоса ОЧЕНЬ опасна.Прикоснитесь к этой полосе, пока она находится под напряжением, и вы, скорее всего, умрете. Если отвертка, которую вы держите, соскользнет и коснется ее, ожидайте почти того же результата.

Имейте в виду, что даже если главный выключатель может быть отключен, шина может быть под напряжением по любому количеству причин! Кроме того, провода, идущие к верхней части главного разъединителя, всегда находятся под напряжением и представляют опасность для жизни. Другими словами, внутренняя часть электрического щита или центра нагрузки ВСЕГДА является опасным местом.

Выключатель

Черный провод цепи подключается к одному концу стандартного выключателя или выключателя AFCI.Это почти всегда отверстие, просверленное в цилиндре с резьбой. В этот цилиндр закручивается винт и плотно зажимает проволоку. При установке нового выключателя мне всегда легче прикрепить провод цепи к выключателю, прежде чем я вставлю выключатель в панель. При удалении прерывателя я обычно отсоединяю прерыватель от шины, а затем снимаю провод цепи с конца прерывателя.

Вставка в розетку

Убедитесь, что выключатель находится в выключенном положении.Конец выключателя, к которому крепится провод цепи, почти всегда имеет небольшую выемку. Эта выемка входит под металлическую полосу с выступами, которая проходит параллельно шине, или скользит в нее. Это то, что стабилизирует прерыватель. Без этого вторичного крепления молоты будут хлопать в панели так же, как парус, который не привязан к мачте или борту лодки.

Наклоните конец прерывателя так, чтобы выемка вошла в металлический язычок. Затем вы выравниваете прерыватель с шиной и нажимаете его на шину.Язычки натяжения на выключателе слегка приоткрываются и захватывают шину, когда выключатель садится. Если вы чувствуете, что выключатель сидит правильно, просто включите его. Все должно быть хорошо. Не забудьте следовать инструкциям, прилагаемым к выключателю. Всегда соблюдайте последовательность, предлагаемую производителем.

Для выключателей White Wire

AFCI требуется одна дополнительная ступень. Вам нужно найти белый провод, который соединен с черным проводом в этой цепи. Белый провод также присоединяется к выключателю.Из выключателя выходит белый провод, свернутый в спираль. Этот белый провод подключается к нейтральной шине в месте, которое освобождается, когда вы отсоединяете белый провод цепи. Еще не испугался? Если да, вызовите электрика!

Колонка B320

Ваша коробка автоматического выключателя заполнена — что теперь?

Национальный электротехнический кодекс, хотя иногда и немного суетливый, — это , справочник для всех видов электрических спецификаций в типичном доме. Среди его множества точек данных можно указать емкость проводки — количество и тип розеток, разрешенных в цепи, защищенной автоматическим выключателем с определенной силой тока.В связи с постоянным поступлением новых электроприборов и устройств в большинстве домов имеются полностью загруженные сервисные панели, в которых нет места для каких-либо новых цепей. Освободив место для большего количества цепей в полностью электрическом сервисном щитке, Home Depot

К счастью, в помещении больше места главную электрическую панель, чем кажется на первый взгляд, если вы используете тандемные автоматические выключатели. Ниже приводится описание того, что такое тандемные автоматические выключатели и как с их помощью добавить новую цепь. Если ваша электрическая панель настолько мала, что тандемные автоматические выключатели не решат проблему, вам, вероятно, придется попросить электрика установить новую электрическую сервисную панель.

Для получения дополнительной информации см. Электрические сервисные панели и автоматические выключатели: как они выполняют свою работу

Тандемные автоматические выключатели

Когда вы заглянете внутрь своей главной электрической панели, вы увидите, что большинство — но не все — автоматические выключатели исправны. такой же толщины. Очень большой выключатель обычно находится в верхней части панели; это главный выключатель обслуживания (он отключает все питание). Кроме того, вы, вероятно, увидите пару других сверхтолстых или двойных выключателей, которые обслуживают большие приборы, такие как водонагреватель и электрическая плита.

Остальные автоматические выключатели среднего размера обычно обслуживают цепи освещения, розеток и небольших электроприборов в доме и обычно представляют собой выключатели на 15 или 20 ампер. По мере роста бытовых потребностей в электричестве они часто заканчиваются в семьях, и / или на электрической панели может не хватить места для установки новых. Двухполюсный автоматический выключатель на 20 А Home Depot

Если вам нужно больше 15 или 20 штук выключатели усилителя, простое решение — установить тандемный выключатель. Общий размер тандемного автоматического выключателя такой же, как и у стандартного выключателя, но вместо одного выключателя он имеет два узких выключателя, расположенных рядом.Вы можете купить тандемные автоматические выключатели, у которых обе стороны — выключатели на 20 ампер, обе — на выключатели на 15 ампер, или одна сторона — на 15 ампер, а другая — на 20 ампер.

Хотя каждый «полуавтоматический выключатель» тоньше стандартного автоматического выключателя, они обеспечивают одинаковую защиту цепи. Удалив стандартный 20-амперный выключатель и заменив его тандемным блоком с двумя 20-амперными выключателями, вы сразу же получите дополнительную цепь в электрической панели. Провода от исходного прерывателя присоединяются к одному из новых прерывателей в тандеме, а провода, питающие вашу новую цепь, присоединяются ко второму прерывателю.

Установка тандемного выключателя — это простая работа, которая занимает около 10 минут. Однако установка новой схемы с коробками, кабелями, розетками, выключателями и осветительными приборами занимает гораздо больше времени.

Добавление новой цепи

Ниже приводится пошаговый обзор, который показывает, что нужно для добавления новой цепи и подключения ее к новому выключателю. Если у вас нет инструментов или навыков для безопасного выполнения этой работы самостоятельно, наймите для этой работы электрика.

Шаг 1: Сначала определите, какие лампы, выключатели и розетки вам нужны, а затем определите их примерное расположение.Если вы добавляете электрическую схему в интерьер вашего дома в полностью законченной комнате, вам нужно выбрать место в зависимости от того, насколько сложно будет установить кабели и коробку. Если вы просто добавляете новую схему освещения в недостроенное пространство, например в подвал, выбрать место будет намного проще.

Шаг 2: Составьте список покупок того, что вам нужно. Сходите в домашний центр и проведите его с клерками в электрическом отделе. Эти люди обычно хорошо осведомлены и могут легко объяснить варианты, которые вы, возможно, не рассматривали.

Шаг 3: Установите электрические коробки в желаемом месте и проложите между ними электрический кабель соответствующего калибра. Имейте в виду, что если ваша новая схема будет на первом этаже, а дом построен на цокольном этаже, вам нужно будет пропустить кабели через балки пола в подвале, а не протыкать их через готовые стены, полы и т. Д. и потолки на первом этаже.

Шаг 4: Установите новые розетки, осветительные приборы, переключатели и крышки.

Шаг 5: Выключите главный прерыватель в верхней части коробки, а затем снимите крышку панели, открутив несколько больших винтов. Используйте тестер напряжения, чтобы убедиться, что питание панели отключено — прикосновение к электрически заряженным проводам или шинам внутри панели может быть смертельным. Тогда, пока вся ваша работа выполняется ниже главного выключателя, вы не будете подвергаться воздействию какой-либо заряженной мощности в распределительной коробке. Выключив основное питание, вы не будете поражены электрическим током от каких-либо приборов в доме (но вам может понадобиться фонарик, так как у вас будет полностью отключено электричество).Выверните винты крышки панели, чтобы получить доступ к коробке. Home Depot

Шаг 6: Выберите стандартный прерыватель для замены, желательно тот, который находится в нижней части коробки, где будет проще удалить существующий прерыватель и установить новый.

Шаг 7: Снимите черный провод с существующего прерывателя и извлеките прерыватель из коробки, взявшись за него со стороны, где провод был прикреплен. Выключатель удерживается в коробке выступом на шине. (Шина проходит по середине задней части коробки и удерживает обе стойки выключателей.) Прерыватель будет поворачиваться со своего места до тех пор, пока не достигнет выступа на шине, а затем его можно будет снять.

Автоматические выключатели удерживаются трением на главной шине внутри панели. Черные провода цепи прикреплены к одной стороне каждого прерывателя, в то время как белый и заземляющий провод крепятся винтами к вертикальной шине заземления. Здесь заземляющая шина представляет собой полосу серебристого цвета, идущую вдоль конца провода выключателей. Home Depot

Шаг 8: Присоедините черный провод от старого выключателя к верхнему выключателю в новом тандемном блоке.Затем проделайте то же самое с черным проводом от нового сетевого кабеля.

Шаг 9: Зацепите конец, противоположный черным проводам, на шину и вставьте прерыватель в отверстие, пока он не будет на одном уровне с окружающими блоками.

Шаг 10: Присоедините белый провод и провод заземления от новой цепи к той же полосе в задней части коробки, которая удерживает белый провод и заземляющий провод старого выключателя.

Шаг 11: Установите на место крышку панели и дверцу, включите главный служебный выключатель и убедитесь, что новые компоненты цепи работают правильно.

Стив Уилсон пишет для The Home Depot. Он был редактором по благоустройству дома в журнале Popular Mechanics в течение 22 лет и владел подрядным столярным предприятием в Рочестере, штат Нью-Йорк. Он также написал три книги об улучшениях в доме. Вы можете ознакомиться с ассортиментом автоматических выключателей, посетив веб-сайт The Home Depot.

Эта статья представляет собой редакционный контент, который был размещен на нашем сайте по нашему запросу и опубликован для наших читателей.Компенсации за его размещение мы не получили.

Следует ли отремонтировать или заменить панель автоматического выключателя?

Вы можете сэкономить время и деньги, если отремонтируете или замените панель автоматического выключателя самостоятельно, но стоит ли рисковать, если вы сделаете это неправильно с первого раза?

Как правило, автоматические выключатели заменять не нужно. Однако, в отличие от предохранителя, он спроектирован таким образом, что вы можете сбросить сработавший автоматический выключатель.

В большинстве жилых домов есть главный автоматический выключатель, а также отдельные автоматические выключатели ответвления, которые подключаются к различным частям вашего дома.Иногда они могут сломаться или выйти из строя. Значит, вам нужно будет заменить их новыми.

Как заменить автоматический выключатель

Если вам нужно заменить автоматический выключатель, вы должны выполнить следующую процедуру. Вам нужно сделать это правильно с первого раза.

Если вы заменяете бытовой автоматический выключатель на обычный двухтактный главный выключатель и отсеки ответвленной цепи, вам необходимо отключить все автоматические выключатели ответвления. Затем выключите главный автоматический выключатель.

Помните, безопасность превыше всего. Никогда не предполагайте, что выключатели выключены. Вы должны проверить напряжение на соседних выключателях, чтобы убедиться, что панель выключателей не находится под напряжением.

Теперь снимаем крышку панели. Это даст вам доступ к вашим автоматическим выключателям, но не к отсеку главного выключателя.

Никогда не пытайтесь снять крышку главного выключателя. Доступ к этому разделу должен иметь только сертифицированный электрик. При замене автоматического выключателя снимайте только крышку панели.

После снятия крышки можно отсоединить провод от неисправного прерывателя и вытащить его.Осторожно вытащите неисправный автоматический выключатель из гнезда. Обратите внимание, как прерыватель устанавливается в панели и фиксируется на месте. Таким образом, вы сможете правильно установить новый автоматический выключатель

.

Помните, что новые автоматические выключатели нельзя устанавливать вверх ногами или боком. Теперь вставьте новый автоматический выключатель.

Пока электрические панели открыты, проверьте другие ответвленные цепи и убедитесь, что они правильно установлены. Пока вы там, затяните все незакрепленные детали.

Установите крышку панели и убедитесь, что все ответвленные цепи находятся в выключенном положении.Теперь включите главный автоматический выключатель, а затем включите каждый выключатель ответвления по отдельности.

Следует ли мне заменить автоматический выключатель или нанять специалиста?

Лучший способ обеспечить безопасность автоматического выключателя — это нанять профессионала для его установки. Когда дело доходит до автоматических выключателей — и электричества в этом отношении — безопасность имеет первостепенное значение.

Электроснабжение вашего города идет прямо к вашей электрической панели. Если вы сделаете ошибку, вы можете получить удар током или даже ударить током.В результате вам следует доверить замену автоматического выключателя квалифицированному и опытному электрику.

Если в вашем доме установлен автоматический выключатель неправильно, он может стать причиной пожара в вашем доме и подвергнуть риску вашу семью. Вы можете потерять имущество из-за пожара или скачков напряжения из-за неправильно установленного автоматического выключателя.

Очень важно, чтобы вы наняли профессионала для установки автоматического выключателя в соответствии с правилами безопасности и страхования.

Хорошие электрики оперативны, дружелюбны и профессиональны.Более того, они делают свою работу правильно с первого раза. После того, как профессионал установил новый автоматический выключатель, вы можете каждый день запускать приборы, от которых зависите.

Новый автоматический выключатель позволяет ощутимо улучшить безопасность и производительность вашего дома.

Он также защищает вашу дорогую электронику, бытовую технику и компьютеры от скачков напряжения и риска повреждения.

Новый автоматический выключатель может даже защитить вас от потенциальной потери данных, например, при скачке напряжения или нарушении электроснабжения.Это поможет вам избежать перебоев в работе вашего интернет-сервиса и других важных подключений к внешнему миру.

Что наиболее важно, новый автоматический выключатель минимизирует риск возгорания в случае перегрузки выключателей. Теперь вы можете наслаждаться удобством использования более одного или двух электроприборов одновременно, чтобы избежать отключения ваших цепей.

Мыслить через

Вне зависимости от того, старый дом или новый, неисправность электрической системы не редкость.Отказ может произойти из-за износа, неправильной установки, неисправной проводки или неадекватных компонентов.

Вы всегда должны нанимать компетентного специалиста-электрика, чтобы не подвергать свою семью опасности. Некачественная электрическая работа увеличивает риск возгорания из-за неисправной электропроводки. В результате стоит получить расценки от лучших электриков в вашем районе.

Панель электрического выключателя содержит важные элементы безопасности, такие как автоматические выключатели, чтобы предотвратить повреждение вашего дома. Возможные угрозы могут включать перегрузку цепи, короткое замыкание, возгорание и скачки напряжения.

Панель выключателя — это центральная точка, фильтрующая электроэнергию в вашем доме. Затем он обеспечивает электроснабжение всего вашего дома. Электропроводка может оказаться опасной, но не при правильной установке.

Когда вы нанимаете профессионального электрика, убедитесь, что у него есть связь, страховка и лицензия. Также убедитесь, что они зарегистрированы в городе и подтверждают свое положение в вашем муниципалитете.

Электромонтажные работы сложные.

Ремонт

может варьироваться от замены перегоревшего предохранителя панели выключателя до полного капитального ремонта вашей системы выключателя.Если цепь срабатывает неоднократно, это, скорее всего, связано с тем, что она не выдерживает нагрузки от бытовой техники, системы отопления, вентиляции и кондиционирования, освещения и другого оборудования.

Если к вашим выключателям подается слишком большой ток, цепь «разрывается», чтобы предотвратить более серьезные проблемы. Электрик может решить эту проблему, добавив больше мощности. Например, выключатель усилителя, рассчитанный на большую мощность, может обеспечить бесперебойный поток в вашем доме.

Стоимость замены панели автоматического выключателя

В среднем стоимость замены электрической панели составляет от 1500 до 3500 долларов, в зависимости от необходимой силы тока.

Модернизация сервисной панели до 100 ампер для меня стоит 1600-4000 долларов, а замена блока выключателя на 200 ампер может стоить от 3000 до 5000 долларов.

Между тем модернизация на 400 А может стоить от 2000 до 4000 долларов.

Стандартная стоимость замены блока выключателя составляет 1975 долларов. Большинство домовладельцев тратят на эту работу от 1787 до 2207 долларов. Как видите, получить оценку от опытных электриков окупается.

Субпанель с низким усилителем обычно стоит от 1000 до 2000 долларов, в то время как модернизация панели на 200 А может стоить вам до 5000 долларов.В конце концов, стоимость вашей работы будет зависеть от вашего дома, количества цепей и необходимой силы тока.

Сегодня дома потребляют больше энергии, чем когда-либо прежде. Электрическая система, которая была установлена ​​несколько десятилетий назад, может не справиться с вашими потребностями сегодня.

Вы хотите, чтобы ваш дом работал без сбоев. Соответствующая электрическая панель может предотвратить отключение цепей и возгорание.

Типичная стоимость замены электрической панели составляет от 1550 до 3100 долларов за 100 ампер. Если вам потребуется замена панели обслуживания, эта стоимость может вырасти до 2200–3000 долларов.

Обновление на 200 ампер может стоить от 1900 до 3500 долларов, а модернизация на 400 ампер может стоить от 3000 до 5000 долларов. Между тем, субпанель с низким усилителем может стоить от 1000 до 2000 долларов.

По времени обновление на 200 ампер может занять от 8 до 10 часов. Эта смета включает новую панель с главным выключателем, 10 автоматических выключателей, рабочую силу и все необходимые материалы.

Причины замены панели автоматического выключателя

Ваш выключатель — это сердце электрической системы вашего дома.Он соединяет муниципальные линии электропередач со всеми цепями, которые проходят по всему дому.

Это также корпус для основных защитных устройств ваших электрических систем. Эти защитные устройства включают автоматические выключатели, которые защищают цепи от перегрузки и других угроз.

Электрическая панель управления относительно проста. Тем не менее, ряд проблем может привести к его отказу. Например, неправильная установка, ненастная погода, солнечный свет или устаревание могут привести к выходу из строя вашей электрической системы.

В этом случае вам следует немедленно обратиться к квалифицированному электрику для обслуживания вашей электрической системы. Тем не менее, есть и другие причины, по которым вам может потребоваться отремонтировать или заменить детали вашей электрической системы.

Например, кабели, идущие от столба на улице к конструкционным креплениям в вашем доме, обслуживаются вашей местной коммунальной компанией. Однако группа кабелей между креплением и служебным входным кабелем (SEC) является вашим доменом.

Здесь вы можете найти поврежденную изоляцию, ослабленные кабели или отсутствующие зажимы.Вы также можете увидеть отсутствие якорей там, где SEC подключается к сервису счетчика или сервисной панели. Эти проблемы требуют немедленного внимания квалифицированного электрика.

Кроме того, вода и электричество несовместимы друг с другом. Это смертоносная комбинация, как огонь и газ. Если в вашем доме есть протечка или проблема с дренажем, и влага попадает в панель, держитесь подальше от этого! Вызовите специалиста, чтобы немедленно решить проблему.

На что следует обратить внимание

Новый блок выключателя может помочь предотвратить возгорание в вашем доме.Кроме того, когда ваши приборы работают с максимальной эффективностью, это повышает ценность вашего дома.

Возможно, вам потребуется обновить вашу электрическую систему по нескольким причинам. Например:

• Возможно, вы только что отремонтировали
• Панель может казаться теплой
• Автоматические выключатели могут сработать при подключении электроприборов
• Вы все еще можете использовать устаревший блок предохранителей
• Вы можете почувствовать запах, исходящий от вашей электрической панели
• Ваш свет может мерцать
• Вы можете услышать жужжание или потрескивание в розетках
• Вы можете заметить ожоги вокруг розеток

Любая из этих проблем требует немедленного внимания.

Если у вас старый дом

Если у вас старый дом, вам необходимо заменить автоматический выключатель, если это панель Federal Pacific Electric.

Подрядчики установили эти панели в 1950–1980-х годах. Хотя они все еще есть во многих старых домах, они не соответствуют действующим строительным нормам и правилам техники безопасности. Та же логика применима к панелям Zinsco.

Вы не хотите, чтобы какая-либо из этих панелей вышла из строя в вашем доме. Они представляют собой опасность возгорания с высоким риском, и вам следует немедленно обновить их.Если это ваша ситуация, вам нужно будет сразу заменить всю панель.

Современные домовладельцы используют все большее количество бытовой техники, телевизоров высокой четкости, компьютеров и интеллектуальных устройств в дополнение к зарядным станциям. Сегодняшние дома жаждут энергии.

Если ваша электрическая система не соответствует требованиям, она перегрузится и выйдет из строя. Это означает, что лучше обновить или заменить устаревшую электрическую панель и установить новую, исправно работающую электрическую систему. Обновленная электрическая система и автоматический выключатель предотвратят возгорание, улучшат работу ваших приборов и увеличат стоимость вашей собственности.

Работать с электричеством опасно.

Если вы сделаете что-то не так, он может загореться. По этой причине электромонтажные работы лучше доверить профессионалам. Они выполняли такую ​​работу неоднократно и имеют опыт, позволяющий делать ее правильно.

Кроме того, профессиональный подрядчик по электротехнике имеет доступ к скидкам и запчастям, недоступным для широкой публики. Они также проходят обучение, которое позволяет им быть в курсе последних передовых методов работы в области электрических систем.

Самое главное, что профессиональные электрические подрядчики имеют страховку. Если что-то пойдет не так, вы можете рассчитывать на их страховку, чтобы защитить свой дом.

Вам не придется действовать в одиночку

В конце концов, вы можете сэкономить, отремонтируя электрическую систему или самостоятельно заменив автоматический выключатель. Однако вы должны спросить себя: «Стоит ли рисковать?»

Самое главное, что может вам дать профессиональный электрик, — это душевное спокойствие.Установка правильно функционирующей электрической системы в вашем доме — один из способов добиться этого.

Обратитесь в Hiller Plumbing, Heating, Cooling and Electric для бесплатного осмотра дома. Наши опытные техники бесплатно осмотрят ваш дом.

Во время осмотра они оценят вашу электрическую систему и проводку. Они также научат вас энергоэффективному освещению, защите от перенапряжения и другим вопросам электробезопасности.

Обратитесь в компанию Hiller по сантехнике, отоплению, охлаждению и электричеству сегодня для проведения домашнего электрического осмотра.

Автоматические выключатели — установка, ремонт и обслуживание

Без коробки автоматического выключателя сложная проводка, необходимая для размещения всех электрических изделий и приспособлений, которые мы используем каждый день, была бы невероятно опасной. Ваше электрическое оборудование рассчитано на то, чтобы выдерживать ограниченный ток. Если количество проводов превысит это установленное количество, может возникнуть ряд проблем. К счастью, ваши автоматические выключатели (или блок предохранителей) помогают управлять этим током и удерживать все на месте.Коробка выключателя — жизненно важный компонент для новой электроустановки в Челмсфорде, Массачусетс, и прилегающих районах, вплоть до Южного штата Нью-Йорк и Южного Мэн. Если у вас есть старый блок предохранителей, вы можете подумать о его замене на обновленную панель автоматического выключателя, современный стандарт для сервисных панелей.

Наши дружелюбные электрики из Челмсфорда могут установить, заменить или отремонтировать автоматический выключатель или блок предохранителей. Свяжитесь с командой Ryan Gath Electric, если вы хотите, чтобы мастер-электрик проверил и установил ваше новое устройство.Этот компонент вашей электрической системы должен быть в отличном состоянии, чтобы защитить ваш дом от проблем, связанных с коротким замыканием. Эти устройства могут быть трудными для диагностики и обслуживания, но наши специалисты более чем квалифицированы для этой задачи. Позвоните нам сегодня, чтобы запланировать обслуживание автоматических выключателей.

Ryan Gath Electric предоставляет услуги выключателей в Челмсфорде, Массачусетс, Южном Нью-Хэмпшир и Южном Мэн.

Как выключатель защищает мой дом?

Существует много разных названий сервисной панели в вашем доме: блок выключателя, блок предохранителей, электрическая панель или панель выключателя.Независимо от того, как вы это называете, коробка автоматического выключателя служит важной цели для обеспечения безопасности вашего дома. Когда что-то вызывает срабатывание автоматического выключателя, вам нужно подойти к коробке и щелкнуть выключателем, прежде чем в доме будет восстановлено электричество. Электромагнит щелкает переключателем, когда ток больше не безопасен. Все это важно для предотвращения электрических пожаров, поломки оборудования и поражения электрическим током.

Услуги по замене и установке электрических щитов

Чаще всего люди планируют замену электрической панели, потому что они устали заменять предохранители в своей старой коробке.Если у вас дома есть блок предохранителей, возможно, пришло время обновить панель. Давным-давно сервисные панели изготавливались с предохранителями. Когда предохранитель «перегорает», его необходимо заменить новым. Предохранители относительно недороги, но это нисколько не облегчает задачу. Вы также можете заменить свою коробку, если предохранители перегорят или выключатели часто срабатывают, поскольку это может означать, что вам нужно обновить проводку и коробку, чтобы освободить место для большей электрической емкости в доме.

Позвоните в службу защиты автоматических выключателей в Челмсфорде, Массачусетс, Южном NH и Южном Мэн

По вопросам установки или замены нового автоматического выключателя звоните в Ryan Gath Electric.У нас работают только лицензированные электрики, поэтому вы можете быть уверены, что получите только качественный сервис. Не пренебрегайте той частью вашей электрической системы, которая защищает самое важное электрическое оборудование в вашем доме, а также безопасность членов вашей семьи.
