Схема подключения перекидного выключателя: Схема подключения переключателей (из двух и трех мест)

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение.

Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и

3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза

L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом

1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы

1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о

схеме, работе и подключении перекрестного выключателя.
Удачи!

нюансы выбора устройства + тонкости установки

Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

• Сфера применения перекидных устройств
• Разновидности перекидных выключателей и их маркировка
• Принцип работы и особенности перекидных выключателей
• Варианты способов подключения
  • Монтаж через распределительную коробку
  • Прямой способ подключения
• Характерные ошибки при подключении
• Освещение с перекрестным выключателем в сети TN-S
• Как наладить централизованное управление освещением?
• Выводы и полезное видео по теме

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

• в трехуровневой квартире — устанавливают около площадки второго этажа;
• в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
• в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

1. По способу включения их делят на поворотные, клавишные и рычажные типы;

2. По способу установки — на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

• Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
• К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
• Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее — читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Как подключить тумблер?

Часто вы можете найти тумблеры в транспортных средствах. Они позволяют водителям быстро получить доступ к фарам, световым индикаторам и другим элементам управления. Однако что делать, если нам нужно переключить на тумблеры целую цепь? Зная проводку тумблера, это совсем не составит труда.

Содержание

• Что такое тумблеры?
• Что такое тумблер мгновенного действия?
• Как работает тумблер?
• Тип переключателя
  • Тумблеры
  • Тумблеры
  • Тумблеры
• Электрические соединения тумблеров
• Проводка тумблеров 900 06
• Проводка переключателя SPST
• Переключатель SPDT Проводка переключателя
• DPDT Проводка тумблера
• DPST Проводка тумблера

Как подключить тумблер в автомобиле?

Заключение

Что такое тумблеры?

Некоторые другие названия тумблеров включают тумблеры питания и джойстики. Это универсальные гаджеты; таким образом, вы можете использовать их практически с любым электрическим приложением.

Тумблеры незаменимы в цепях, к которым подключено несколько устройств. Это помогает чередовать текущий путь между различными нагрузками вручную или автоматически.

Обеспечивают двухпозиционное управление, отключая и восстанавливая поток электричества в электрических цепях. Вы можете настроить его, отсоединив контактную поверхность от терминала или соединив их снова.

Цепь замыкается и начинает работать, как только вы вступаете в контакт, позволяя электричеству течь и питать прикрепленный предмет. Затем устройство выключается, так как цепь размыкается, прерывая поток тока, когда соединение снова отталкивается.

Надпись: Металлический тумблер

Что такое тумблер мгновенного действия?

Переключатели мгновенного действия представляют собой подпружиненные переключатели, которые после отпускания отбрасывают тумблер обратно. У большинства тумблеров есть короткий вариант, обозначенный скобками, например. (вкл)-выкл-(вкл).

Кроме того, тумблеры мгновенного действия обычно рассчитаны на 12 В или 15 А.

Как работает тумблер?

Структура тумблера имеет важное значение, хотя вы можете получить его в различных формах и настройках.

«Тумблер» в тумблере — это подвижный шарнир, ручка или рычажный механизм, который позволяет кнопке включаться и выключаться. Защелка гарантирует, что он останется на месте после того, как вы переместите его, поэтому вы можете установить его там, где он вам нужен, и забыть о нем. Итак, когда вы дергаете тумблер, якорь (часть, проводящая электрический сигнал), прикрепленная к нему, движется. Он замыкает или размыкает электрический контакт цепи и, таким образом, активирует или деактивирует цепь.

Несмотря на то, что временные выключатели имеют соответствующую пружину, которая возвращает привод в исходное положение, если ее отпустить, кнопка обычно остается на месте, если ее снова не нажать вручную.

Тип переключателя

Тумблеры доступны в различных исполнениях для использования в различных условиях.

Тумблеры «Вкл.-Вкл.»

С помощью переключателя «Вкл.-Вкл.» вы можете активировать два устройства одновременно. Вы также можете знать это как переключатели переключения. Этот переключатель «вкл-вкл» сочетает в себе подпружиненную систему со стандартным положением щелчка, которое возвращается в исходное положение, если его не удерживать на месте.

Тумблеры включения/выключения

Одна из основных конструкций представляет собой простой двоичный переключатель включения/выключения для источника питания. Таким образом, когда вы перемещаете его из одного положения в другое, тумблеры включения / выключения обычно издают слышимый щелчок. Некоторые люди называют их «положительными» типами включения-выключения.

Тумблеры «вкл-выкл-вкл»

Тумблер «вкл-выкл-вкл» представляет собой разновидность конструкции «вкл-вкл». Он имеет третье нейтральное положение посередине, которое является исходным положением кнопки по умолчанию. Таким образом, после отключения классы включения и выключения вернутся в положение выключения.

Электрические соединения тумблеров

Однополюсные и двухполюсные имеют аббревиатуры SP и DP, а однополюсные и двухполюсные — ST и DT.

Термин «полюс» описывает, сколько энергосистем может контролировать коммутатор. В то время как переключатели SP ограничены только одним, переключатель DP может управлять двумя отдельными цепями, действуя как два переключателя, соединенных механически. Однако не следует путать «полюс» с «терминалом». Например, переключатель DPST имеет четыре клеммы. Это DP или двухполюсный, а не 4-контактный переключатель.

Переключатель ST может замыкать цепь только в одной точке, называемой положением привода «бросок». Здесь другая точка ручки — это другое положение ручки ВЫКЛ. Более того, переключатель DT может замыкать цепь в режимах Up и Down (схема On-On). Помимо этого, также может присутствовать центральная позиция, которая может открывать курс (частые включения-выключения-включения).

Обычно вы найдете переключатели, которые являются однополюсными/однопозиционными и двухполюсными/двухпозиционными. Однако на рынке доступны тройные и четверные комбинации, которые можно использовать в сложных схемах. Их частые обозначения: 3PST (3-полюсный однонаправленный), 3PDT, 4PDT и т. д.

Вот некоторые электрические соединения, которые отличают различные модели тумблеров.

Подпись: различные версии тумблеров

Источник: https://www.diypedalgearparts.com/en/novita/23_Switch -а-леветта-даль-пунто-ди-виста -elettrico

Проводка тумблеров

Вот несколько типовых схем проводки тумблеров

Проводка тумблеров SPST

Тумблер SPST имеет только два контакта. Вход идет на терминал 1, а выход выходит с другого конца.

Тумблеры SPST включают и выключают вещи. Когда они разомкнуты, они размыкают цепь, поэтому электричество не может попасть на нагрузку. Следовательно, электричество может течь и проходить через сумку, когда вы замыкаете выключатель.

Ниже приведен пример работы переключателя SPST:

Подпись: Схема подключения переключателя SPST

Источник: http://www.learningaboutelectronics.com/

Как видите, эта схема представляет собой просто переключатель ВКЛ/ВЫКЛ, который включает и выключает двигатель постоянного тока.

Проводка переключателя SPDT

На тумблере SPDT имеется 3 соединения. Также к клеммам 1 и 3 можно подключить любую нагрузку для питания устройства. Клемма 2 — это та, которая получает питание, необходимое для питания нагрузок на клеммах 1 и 3. Таким образом, переключатель SPDT может активировать любую из двух цепей. Кроме того, он может изменять ток между двумя цепями, чтобы вы могли питать разные устройства, просто щелкнув выключателем.

Надпись: Цепь переключения SPDT

Источник:

В приведенной выше схеме мы подключаем 9-вольтовый источник постоянного тока к клемма 2. Клемма 2 — это переключатель, который позволяет нам переключаться между клеммами 1 и 3. Затем к клемме 1 подключается вентилятор, поэтому, когда мы перемещаем переключатель влево, вентилятор постоянного тока работает, а двигатель постоянного тока — нет. . С другой стороны, когда мы перемещаем переключатель вправо (клемма 3), двигатель постоянного тока работает, а вентилятор нет. Следовательно, с помощью такого переключателя SPDT мы можем управлять двумя разными компонентами или устройствами, поскольку двухпозиционный переключатель дает вам два варианта.

Проводка тумблера DPDT

На тумблере DPDT имеется шесть клемм. Тумблер представлен клеммами 3 и 4. Клеммы 1 и 5, а также 2 и 6 получают питание от этих клемм. Переключение между клеммами 1 и 5 возможно с помощью клеммы 3. Тумблер может выбирать между питанием вентилятора или двигателя, если вентилятор подключен к клемме 1, а двигатель подключен к клемме 5.

Клемма 4 работает так же, как 3 , 2 и 6 и приводит их в действие. Клемма 2 подключается к обогревателю, а клемма 6 – к вентилятору; вы можете переключать переключатель 4 между ними. Два входных переключателя на переключателе DPDT могут быть подключены к любой клемме. В результате две кнопки могут управлять четырьмя различными цепями или устройствами.

Ниже приведен пример схемы переключателя DPDT:

Подпись: Иллюстрация схемы переключателя DPDT

Источник: http://www.learningaboutelectronics.com/

На схеме выше видно, что мы можем переключаться между четырьмя отдельными цепями, используя только два переключателя. Следовательно, вы активируете лампу и зуммер, щелкая переключателем в одну сторону, и активируете светодиод и динамик в другую сторону.

Проводка тумблера DPST

Он имеет четыре клеммы (L1, L2, L3 и L3), обозначаемые как L1, L2 и L3. Все входящие линии и устройства нагрузки (обычно L3 и L4) подключаются к клеммам L1 и L2.

Подпись: Подключение цепи 240 В с использованием DPST

Источник: https://www.electricaltechnology.org/ нагреватели и т. д.) подключены к переключатель DPDT на электрической схеме этой схемы. Сушилка напрямую связана с заземляющим проводом. Так как Hot 1 и Hot 2 для 240 В могут быть подключены непосредственно к двухполюсному однопозиционному выключателю, как показано на рисунке, нулевой провод не нужен.

Оба горячих провода будут отключены при выключении переключателя DPST. Оба горячих провода будут подключены, когда переключатель включен.

Как подключить тумблер в автомобиле?

Вы также можете использовать тумблер в своих автомобилях. Как? Закрепите его в вашей системе дистанционного запуска, чтобы вы могли запускать двигатель, стоя в нескольких метрах от него. Когда вы перезапустите пульт, вам придется его перепрограммировать. Для этого

• Включите зажигание, не выключая двигатель.
• Найдите переключатель программирования/обслуживания за рычагом блокировки капота или под приборной панелью водителя.
• Нажмите и отпустите переключатель пять раз, чтобы включить режим программирования.
• Теперь, продолжая удерживать переключатель программирования, устанавливайте кнопку вверх.
• После этого вы можете нажать кнопку «*» на пульте дистанционного управления. Он издаст звуковой сигнал, указывающий на то, что программирование прошло успешно. После этого отпустите кнопку программирования.

Заключение

Тумблер помогает переключать текущий путь между двумя устройствами. Хотя он используется на многих устройствах, вы также можете использовать его в автомобилях, чтобы улучшить возможности удаленного запуска. В Clom мы предлагаем жгуты проводов и кабельные сборки, чтобы сделать соединения безопасными и надежными.

Схемы подключения кулисного переключателя | Новый Wire Marine

Перейти к содержимому Схема подключенияСерийная сталь2019-01-08T17:27:11-05:00

В качестве ресурса для наших клиентов мы предоставляем ниже подборку объяснений, схем подключения, видеороликов и т. д. для некоторых наиболее распространенных клавишных переключателей Carling, которые мы продаем. Дополнительную информацию о переключателях также можно найти на страницах продукта для каждой детали.

1. V1D1-B60B – SPST, ВКЛ.-ВЫКЛ., 1 лампа заднего хода – верхняя

Купить этот переключатель: V1D1-B60B Кулисный переключатель ВКЛ./ВЫКЛ. .

Возможно, самый распространенный кулисный переключатель на планете… V1D1-B60B представляет собой стандартный двухпозиционный кулисный переключатель ВКЛ-ВЫКЛ. Он будет напечатан с «V1D1», «12V 20A» и «Carling Technologies».

В верхней части выключателя будет одна лампа накаливания, которая автоматически загорается при включении выключателя.

V1D1-B60B   имеет три контакта на задней панели, официально называемые клеммами. У нас тоже есть четырехконтактный кулисный переключатель V1D1 с двумя индикаторами (номер по каталогу: V1D1-G66B ), который можно найти ниже. Этот переключатель также заменит кулисный переключатель V1DA, который имеет пластиковые перегородки между клеммами на задней панели.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Посмотрите наше видео с обзором проводки V1D1 здесь:

Этот корпус переключателя можно сочетать со многими нашими защелкивающимися крышками кулисных переключателей с морской маркировкой, чтобы получить полный комбинированный блок переключателей с маркировкой.

Пожалуйста, ознакомьтесь также с нашими: ракетными переключателями с выгравированной морской маркировкой и подсветкой. Или узнайте больше о том, как работают переключатели с подсветкой.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  3
• Carling P/N:  V1D1-B60B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

2. V1D1-G_ _B – SPST, ON-OFF – (1) независимый сверху, (1) зависимый снизу

мы носим в различных цветах лампы и СИД.

Эти корпуса переключателей включают (и кабину можно приобрести по ссылкам ниже):

V1D1-G66B — белые лампы

V1D1-GCCB — красный светодиодный кулисный переключатель

9000 2 V1D1-GXXB — Клавиша с синим светодиодом Переключатель

Мы используем этот стиль корпуса переключателя V1D1 на всех наших переключателях SPST, ON-OFF с лазерной гравировкой и подсветкой. В отличие от V1D1-B60B , который имеет 3 контакта на задней панели, этот кулисный переключатель ВКЛ-ВЫКЛ имеет 4 контакта. Дополнительная клемма находится на клемме 8 и управляет верхней лампочкой в ​​выключателе (называемой независимой лампочкой).

Этот корпус кулисного переключателя предназначен для соединения с выгравированной или напечатанной защелкой на крышке кулисного переключателя для полного блока переключателя. Все приводы, продаваемые на этом сайте, подходят для этого переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

У нас также есть электрические схемы кулисных переключателей для морских судов внизу этой страницы.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  4
• Carling P/N:  V1D1-G _ _ B
• Тип лампы: различные
• Срок службы лампы:  10–100 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

Пример выше, показан синий светодиод

Купить Корпус переключателя VJD1 только здесь

Купить: Кулисный переключатель Nav/Anc здесь

Этот кулисный переключатель DPDT с подсветкой имеет две зависимые лампы, одну верхнюю и одну нижнюю. Схема подключения справа показывает, как контакты и лампы подключены внутри.

Кулисный переключатель VJD1 имеет 7 контактов на задней панели, называемых клеммами. Если вы заменяете существующий кулисный переключатель, на корпусе переключателя, скорее всего, будет штамп «VJD1», но этот переключатель также заменит V6D1, VJDA и V6DA.

Этот переключатель включает нижний свет, когда он опущен, и верхний свет, когда он вверху.

3б. Как выполнить проводку в качестве переключателя Nav/Anc:

Для морских применений этот переключатель VJD1 очень часто используется в качестве переключателя навигационных и якорных огней.

Мы создали короткое видео, объясняющее, как это сделать:

Здесь вы можете создать крутые полностью индивидуальные крышки тумблеров для внедорожников, джипов, авиации, квадроциклов и т. д.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  7
• Carling P/N:  VJD1-D66B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

скачать PDF

(Нажмите, чтобы увеличить)

4. VJD2-U_ _

B – DPDT,  ВКЛ-ВЫКЛ-ВКЛ с 2 габаритными лампами

900 02 Эта схема подключения применима к нескольким выключателям с единственным разница в цвете фар. Пробелы: «_» может быть «6» для белого, «C» для красного или «X» для синего.

Купить варианты этого выключателя можно здесь:
VJD2-U66B – белые лампы
VJD2-UCCB – красные светодиоды
VJD2-UXXB – синие светодиоды

Наш единственный 10-контактный переключатель, этот переключатель морского класса представляет собой двухполюсный двухпозиционный переключатель на два направления. Это переключатель ВКЛ-ВЫКЛ-ВКЛ, где вверх и вниз включены (или непрерывны с входной клеммой), а центральное положение выключено. Он имеет два независимых источника света… один вверху и один внизу.

Независимые источники света включаются внешним источником… как другой выключатель.

Тумблерный переключатель VJD2 имеет 10 контактов сзади и представляет собой вариант корпуса кулисного переключателя ВКЛ-ВЫКЛ-ВКЛ с зависимой лампой или VJD1. Чаще всего вы будете использовать VJd2 вместо VJD1, когда этот переключатель будет запускать две нагрузки, но НЕ подсветку в группе кулисных переключателей с подсветкой.

Обратите внимание на схему подключения: из 10 контактов (лепестковых разъемов, называемых клеммами) на задней панели четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов. Этот корпус переключателя имеет два изолированных отрицательных входа (T9 и T7) для каждой лампы или светодиода в переключателе.

Этот корпус переключателя предназначен для сопряжения с приводом кулисного переключателя. Все актуаторы, продаваемые на этом сайте, подходят к этому выключателю, но с независимым освещением эта выгравированная крышка выключателя будет работать лучше всего.

Этот переключатель часто используется в качестве переключателя навигационных/якорных огней на лодке… см. ниже электрическую схему этой конкретной конфигурации:

Проводка навигации/управления на этом переключателе напряжение: 12 В постоянного тока

Номинальный ток:  20 А

Клеммы:  10

Carling P/N:  VJD2-U__B

Тип лампы: Белая лампа накаливания, синий светодиод, красный светодиод

Срок службы лампы: 100 000 часов (для светодиодов)

(Нажмите, чтобы увеличить)

5. VLD1-A_0

B — DPDT, (ON)-OFF-(ON), 1 независимая лампа

только к цвету освещения, в остальном переключатели одинаковые.

Посмотреть/купить варианты выключателя можно здесь:
VLD1-A60B — белые лампы накаливания
VLD1-AC0B — красные светодиоды
VLD1-AX0B — синие светодиоды

Это двухполюсный двухпозиционный DPDT, кулисный переключатель мгновенного действия с подсветкой. Он имеет один индикатор вверху. На схеме справа показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВЫКЛ-(ВКЛ).

При подключении этого переключателя вы можете выбрать, хотите ли вы, чтобы он освещался из-за независимой лампы, подключенной к клеммам 8 и 7.  Или эти клеммы можно игнорировать для группы переключателей без подсветки.

Этот кулисный переключатель часто используется для изменения полярности электродвигателя. Если вы заменяете существующий кулисный переключатель, он, вероятно, будет иметь штамп «VLD1» сбоку, хотя он также заменит V8D1, VLDA и V8DA (среди прочих).

Это только черный корпус клавишного переключателя, предназначенный для сопряжения вытравленной или печатной защелки на крышке клавишного переключателя для полного блока переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  8
• Carling P/N:  VLD1-A_0B
• Тип лампы: светодиодная или лампа накаливания
• Срок службы лампы:  100 000 часов (светодиод, 10 000 Inc.)

(Щелкните, чтобы увеличить)

Выше показан VLD1-A60B — версия с белой лампой накаливания, но доступна и с другими цветами освещения.

6. VMDJ-G66B

 – DPDT,  (ВКЛ)-ВКЛ-ВЫКЛ, 1 независимая, 1 зависимая лампа

VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. На приведенной ниже схеме показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВКЛ-ВЫКЛ.

Эта клавиша идеально подходит для выключателя двигателя OFF/RUN/START. Он выключен внизу, включен в центре и мгновенный (включен) вверху. Центральное положение ВКЛ остается включенным, пока нажата функция мгновенного включения (ВКЛ) вверху.

Он также обычно используется с омывателем/очистителем ветрового стекла. Он поставляется с латунной перемычкой на клеммах 2 и 5, как показано на рисунке.

Загрузите бесплатную схему подключения в формате PDF для этого интересного кулисного переключателя ниже.

Схема подключения в формате PDF

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  6
• Carling P/N: VMDJ-G66B
• Тип лампы: Белая лампа накаливания
• Срок службы лампы:  10 000 часов

(Щелкните, чтобы увеличить)

(Щелкните, чтобы увеличить)

В приведенном ниже разделе приведены электрические схемы, относящиеся к морским клавишным панелям.

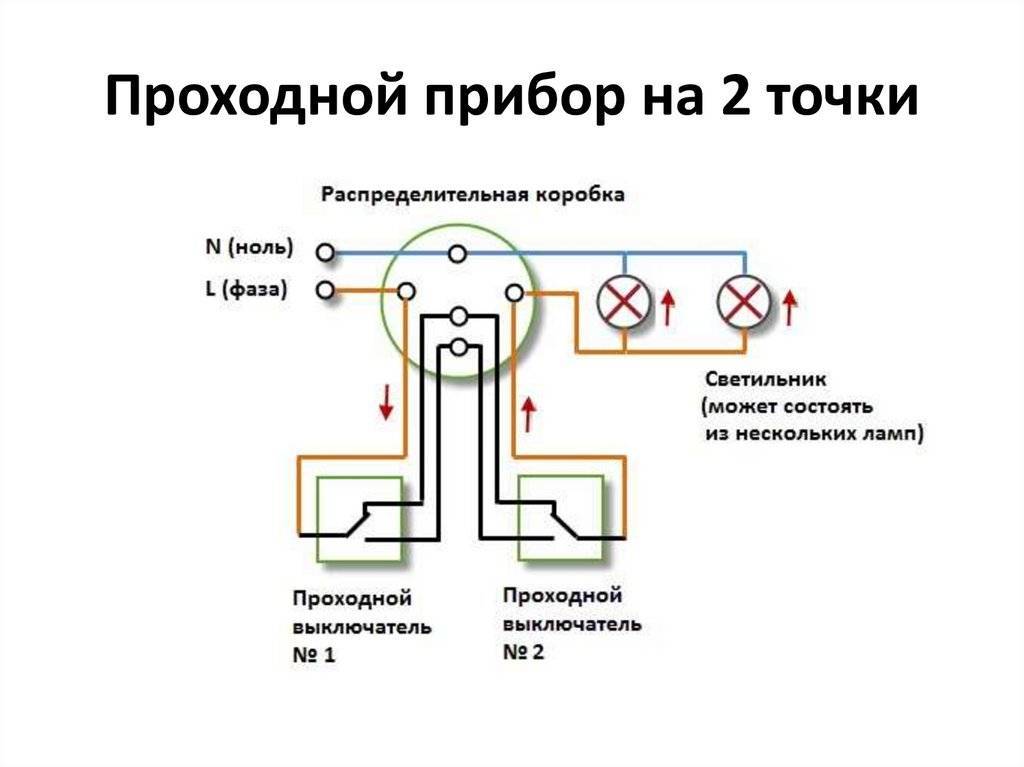

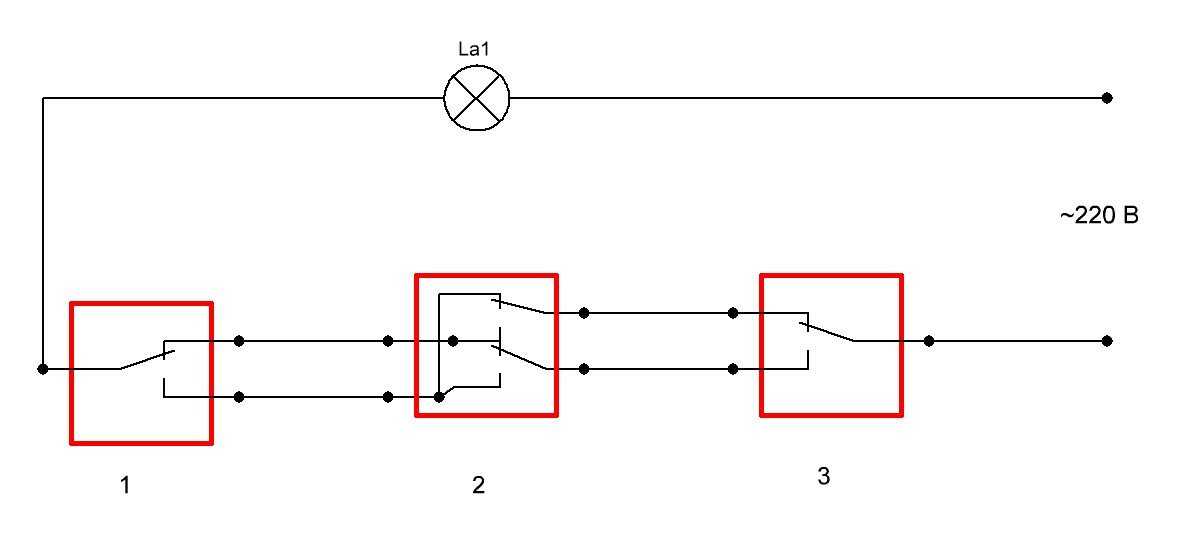

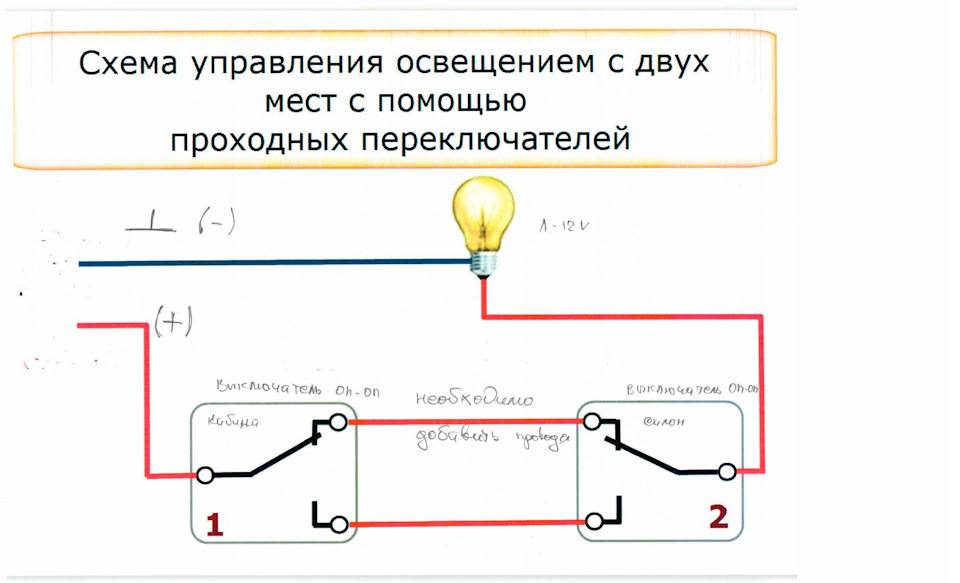

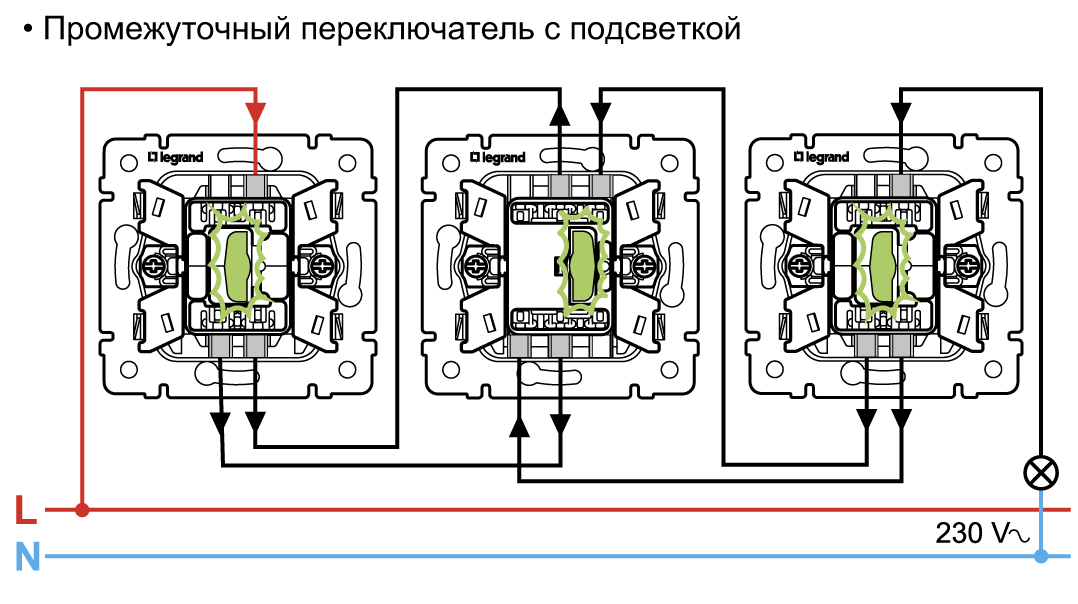

Схема подключения перекидного выключателя: Схема подключения переключателей (из двух и трех мест)
