Схема подключения трех проходных выключателей: Схема подключения проходного выключателя с 3х мест: особенности и монтаж

Схема подключения проходного выключателя с 3х мест: особенности и монтаж

---

---

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись
[sc name=img ]

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели.

Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату.

Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

---

---

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

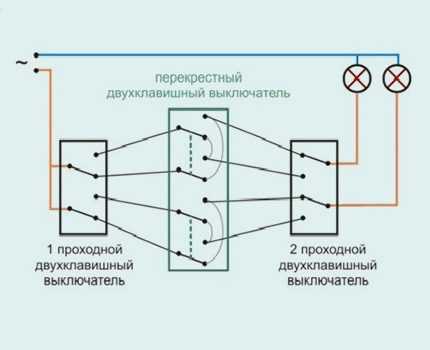

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной
[sc name=img ]

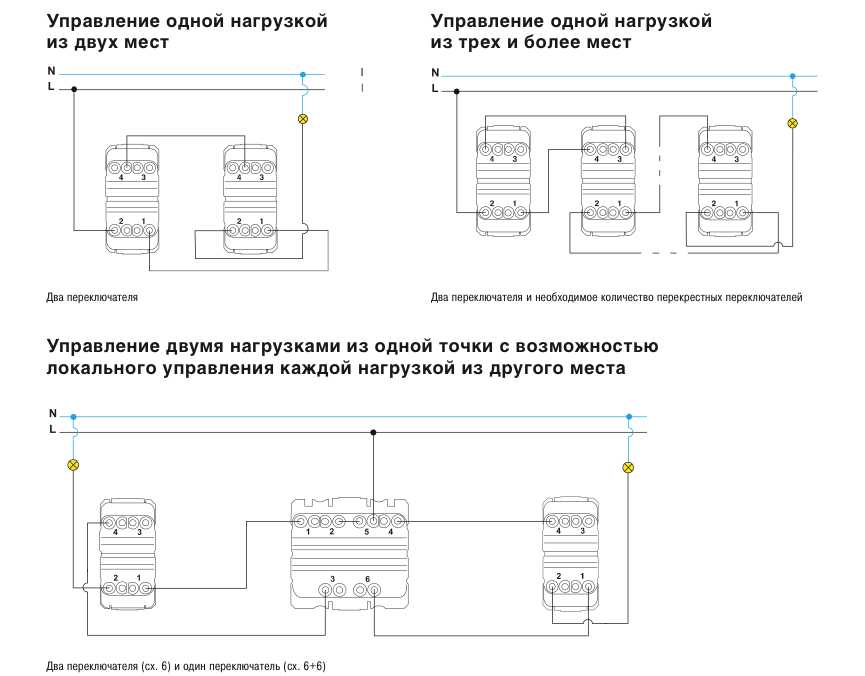

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
2. Клеммы.
3. Изолента.
4. Включатели.
5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

• отвертки для болтов с плоскими и фигурными шлицами;
• монтажный нож;
• бокорезы;
• набор гаечных ключей;
• пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

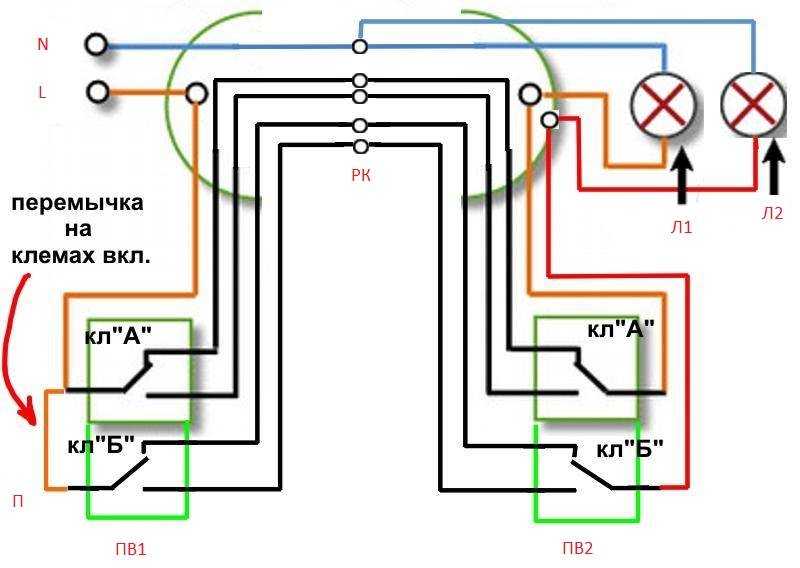

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников.

Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.

---

---

Что делать если у вас часто ломается техника в доме Фасады из алюминия в жилищном строительстве Современные идеи дизайна интерьера квартир и новые стили Дерево и электроинструменты для утепления дома

как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Содержание

1. Выключатель с трех мест – современное решение управление светом
2. Когда применяется выключатель с трех мест?
3. Типы выключателя на 3 точки
4. Проходной
5. Перекрестный
6. Подключение выключателя на 3 точки
7. Проходной
8. Перекрестный
9. Советы безопасности
10. Полезное видео

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
3. В коридоре.
4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

[stextbox id=»info»] При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. [/stextbox]

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

[stextbox id=»info»]Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов. [/stextbox]

Принципы подключения следующие:

1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

[stextbox id=»info»]Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А. [/stextbox]

Перекрестный

1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
4. От второго проходного выключателя ведется кабель для подсоединения ламп.
5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

Схемы подключения 3-позиционного переключателя [с PDF]

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Подключение 3-позиционного переключателя не должно быть сложным, если у вас есть схемы, которые вы можете использовать (вы также можете распечатать некоторые из них). Также рекомендуется перед установкой просмотреть несколько видеороликов, чтобы избежать ненужных проблем.

Прежде чем мы перейдем к схемам подключения, вот как клеммы трехпозиционного переключателя имеют цветовую маркировку:

• Зеленый для клеммы заземления.
• Цвет латуни для терминалов Traveller.
• Черный для подключения под напряжением (или горячего провода).

Вот что вам потребуется для подключения трехпозиционного выключателя:

1. Провода
   • Черный (под напряжением или под напряжением)
   • Зеленый (заземляющий провод)
   • Белый (нейтральный или общий провод)
   • Красный (клемма)
2. Два трехпозиционных переключателя
3. Лампочка
4. 9 0016 3-жильные кабели и 2-жильные кабели
5. Переключатель коробка
6. Соединители проводов
7. Потолочная коробка

Схемы подключения 3-ходового выключателя я разбил на следующие разделы (см. ниже):

1. 90 016 Свет после выключателей. Сначала загорается источник питания , переключатель .
2. Свет перед выключателями. Сначала появляется источник питания , устанавливающий .
3. Источник электричества и светильник подключаются к одному выключателю.
4. Источник электричества и свет находятся между выключателями.

Диаграмма №1. Свет после выключателей (питание на выключателе).

Вот схема в формате PDF и пошагово процесс подключения проводов с питанием к выключателю:

• Шаг 1: Подключить под напряжением (или провод под напряжением) к общей (или черной) клемме первого выключателя.
• Шаг 2: Используйте черный и красный провода для соединения бегунков (или медного цвета ) клемм первого переключателя и второго переключателя. Не имеет значения, параллельны они или скрещены.
• Шаг 3: Подключите общий ( черный ) вывод второго выключателя на лампочку через потолочную коробку.
• Шаг 4: Подсоедините входящий белый (нейтральный) провод к другой клемме светильника.
• Шаг 5: Провода заземления соединяются с клеммами заземления ( зеленый ) обоих выключателей, а также с клеммой заземления лампы (или с общими клеммами заземления через зеленые провода). Заземляющий провод используется в целях безопасности.

Если оба переключателя находятся в одинаковых положениях (например, оба «ВКЛ» или оба «ВЫКЛ»), то потока электронов не будет (путь будет открыт, и лампочка не будет светиться). С другой стороны, если один переключатель будет «ВКЛ», а другие «ВЫКЛ», тогда будут течь электроны (путь будет закрыт, и лампочка будет светиться).

Вы можете скачать PDF-файл здесь, чтобы увидеть более подробную информацию. На схеме подключения выше имеем:

• Двухжильный кабель в качестве источника электроэнергии.
• Трехжильный кабель между выключателями.
• Кабель двухжильный между вторым выключателем и светильником.

Электричество в этой цепи проходит по горячему проводу через первый выключатель и по контактному проводу ко второму выключателю. Если второй переключатель находится в положении «ВЫКЛ», затем свет будет выключен, он в положении «ВКЛ», затем свет загорится.

После включения света электричество возвращается по нейтральному ( белый ) проводу. Если мы щелкнем переключателем номер один , цепь разорвется и свет погаснет.

Диаграмма №2. Свет перед выключателями (питание на светильнике).

Ниже приведен пошаговый процесс подключения силовых проводов к светильнику (для более подробной информации загрузите PDF-файл):

• Шаг 1: Подведите горячий черный провод от источника питания к общей клемме (черный) второго выключателя через потолочную коробку.
• Шаг 2: Теперь мы подключим черный и красный провода к контактным клеммам выключателя (которые имеют цветовую маркировку цвета латуни ). Они могут быть параллельны или скрещены.
• Шаг 3: Подсоедините общую клемму (черная) первого выключателя к клемме светильника через потолочную коробку.
• Шаг 4: Входящий белый (или нейтральный) провод должен быть подключен к другой клемме светильника.
• Шаг 5: Подсоедините провода заземления к зеленым клеммам (или заземления) обоих выключателей и к клемме заземления лампочки.

Вот вам PDF-файл для загрузки! На приведенной выше схеме мощность от источника электроэнергии поступает по двухпроводному кабелю к первому выключателю. Между двумя коммутаторами используются трехжильные кабели.

Когда мы запитаем эту цепь, электричество будет течь через горячий провод ко второму выключателю. Проходя через красный проезд, он остановится у переключателя номер один.

Когда мы щелкнем вторым выключателем, электричество теперь может пройти к осветительной арматуре и вернуться через нейтральный (или белый ) провод. Когда мы щелкаем первым выключателем, электричество не может пройти мимо выключателя, и свет гаснет.

Чтобы снова включить свет, нужно снова щелкнуть вторым выключателем, и цепь замкнется.

Диаграмма №3. Источник электричества и светильник подключаются к одному выключателю.

Не стесняйтесь загружать PDF-файл диаграммы выше. В пошаговом процессе, приведенном ниже, мы будем подключать провода к источнику питания и светильнику, подключенному к одному и тому же выключателю:

• Шаг 1: Поднесите горячий черный провод от источника питания к общему вывод первого переключателя.
• Шаг 2: Белая и красные провода подключаются к путеводным ( цвет латуни ) клеммам выключателя. Вы можете использовать любой терминал.
• Шаг 3: Общая клемма (цвет – черный) второго выключателя подключается к клемме светильника через потолочную коробку.
• Шаг 4: Соедините входящий белый (или нейтральный) провод с другой клеммой светильника.
• Шаг 5: Провода заземления подключаются к клеммам заземления обоих выключателей (которые имеют цветовую маркировку 9).0016 зеленый ), а также к клемме заземления лампы.

Мы включаем файлы PDF для распечатки и ссылки. Для подключения цепи таким образом вам потребуются следующие кабели:

• Трехжильный кабель между переключателями.
• Двухжильный кабель в качестве источника электроэнергии.
• Двухжильный кабель проходит между вторым выключателем и светильником.

Если второй переключатель находится в положении «ВЫКЛ», свет будет выключен, если в положении «ВКЛ», свет будет включен.

В этой цепи электричество проходит по проводу накала к первому выключателю, а затем ко второму выключателю через контактный провод. Когда он дойдет до второго выключателя и он будет в положении «ВЫКЛ», электричество прекратится, и света не будет.

С другой стороны, если второй переключатель находится в положении «ВКЛ», то электричество пройдет, и у вас будет свет. Питание возвращается к нейтральному ( белый ) проводу до тех пор, пока не загорится индикатор.

Эта ситуация несколько близка к первой цепи, где питание подается на выключатель.

Диаграмма №4. Источник электричества и свет находятся между выключателями.

Более подробная схема включена в этот файл PDF. пошаговый процесс соединения проводов с источником питания и светильника между выключателями света можно увидеть ниже:

• Шаг 1: Провести горячий черный провод от источника питания к общей клемме первого переключателя.
• Шаг 2: Использовать белый и красный провода для подключения к потолочной коробке дорожных (или латунных цвет ) клемм выключателя. Любой терминал будет работать.
• Шаг 3: Проведите входящий нейтральный ( белый ) провод через потолочную коробку к одной из клемм светильника.
• Шаг 4: Протяните еще один нейтральный ( белый ) провод от другой клеммы светильника к общей клемме второго выключателя через потолочную коробку. Пометьте оба конца этого провода черной изолентой, чтобы указать, что он горячий.
• Шаг 5: Оба выключателя ( зеленые клеммы ) и лампочка (заземляющая клемма) подключаются через зеленый провод.

Вот более подробный PDF-файл. Для подключения этой цепи вам потребуются следующие кабели:

• Трехжильный кабель между первым выключателем и светильником.
• Двухжильный кабель в качестве источника электроэнергии.
• Трехжильный кабель между светильником и вторым выключателем.

В этом случае электричество проходит через потолочную коробку от первого выключателя ко второму выключателю. Цепь разрывается на втором выключателе, поэтому свет выключается.

Когда второй переключатель повернут в положение «ON», питание будет подаваться на выключатель и свет, а также на нейтральный ( белый ) кабель при включении света. Если первый переключатель повернут (или повернут в положение «ВЫКЛ»), электричество по-прежнему поступает ко второму переключателю через красный проводник, но цепь снова размыкается.

Если второй переключатель снова включается, цепь замыкается и свет включается.

Итак, как подключить трехпозиционный переключатель? Вот хорошее видео, которое поможет вам:

3-позиционные выключатели Объяснение — Как подключить 3-позиционный выключатель света

Посмотреть это видео на YouTube 3-позиционный переключатель с несколькими индикаторами). Теперь вы можете скачать все PDF-файлы приведенных выше диаграмм!

Готовы подключить трехпозиционный переключатель? Вот несколько простых переключателей (платная ссылка), которые я нашел на Amazon.

И если вы, как и я, «Поклоняетесь Богу умных приложений», вы, вероятно, захотите получить одно из этих (платная ссылка)! И вот некоторые лампочки (платная ссылка), которые идут с ними.

Больше не нужно вставать, чтобы выключить свет!

Нажмите на белую кнопку вверху, чтобы найти своего электрика!

---

Tagged Aqeel

Подключение трехпозиционных переключателей. Часть 2

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения трехходового переключателя

Схемы трехходового переключателя №4, №6 и №6

Резюме: Продолжая с подключением трехпозиционных переключателей, следующие три схемы подключения в этой серии помогут вам определить еще три возможности подключения питания и подключения переключателя, ведущего к осветительному прибору.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Если вы вернетесь ко мне с лекарством, я опубликую, какой замечательный этот сайт на Facebook. Диана из Ноттингема, Великобритания

Общие сведения о трехпозиционных переключателях

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал YouTube: » Спроси у электрика « и подписывайтесь!

Название «трехсторонний» может вводить в заблуждение, потому что есть только два переключателя, которые используются для включения и выключения одного или нескольких светильников из двух мест.

Электрик может понять, что трехпозиционный переключатель на самом деле является однополюсным двухпозиционным переключателем. Это означает, что трехпозиционный переключатель имеет общую клемму, которая переключает питание с двух других клемм.

Трехпозиционный переключатель отличается от однополюсного выключателя освещения тем, что у него нет положения ВКЛ или ВЫКЛ, и вы не увидите маркировки ВКЛ и ВЫКЛ на трехпозиционном переключателе.

стиль=»очистить: слева»>

Где чаще всего используются трехпозиционные переключатели? Примеры трехпозиционных выключателей в жилых домах: Освещение прихожей Установите трехпозиционные выключатели в каждом конце коридора. Лестничное освещение Установите 3-позиционные выключатели на верхнем и нижнем этажах. Гаражное освещение Установите трехпозиционный выключатель в гараже и в доме.

Проводка трехпозиционного переключателя

3-ходовое переключение обеспечивает переключение из двух мест

3-позиционный переключатель На приведенной выше схеме № 4 показано питание источника электрической цепи, начиная с нижнего 3-позиционного переключателя.

3-позиционный переключатель Схема подключения № 5 выше показывает источник питания электрической цепи, начинающийся от коробки светильника, и проводку переключателя, ведущую к двум 3-ходовым переключателям освещения.

Часто задаваемые вопросы Подробнее о подключении трехходовых переключателей Как починить 3-позиционный выключатель света, видео Как заставить работать 3-ходовые выключатели света: наиболее распространенные проблемы с 3-ходовыми выключателями и способы их устранения. Как осветить темный коридор У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Установка трехпозиционных диммерных выключателей Как установить один или два 3-позиционных диммера: У меня есть 4 кухонных потолочных светильника, которые в настоящее время управляются двумя 3-позиционными переключателями. Хочу добавить диммер. Схемы подключения 3-позиционных переключателей Ключ к подключению 3-позиционных переключателей — подача питания и ножка переключателя, ведущая к приспособлению (устройствам), как правило, по одному в каждом месте переключателя, присоединяются к винтовой клемме, расположенной на одном конце переключателя, отдельно Подключение выключателя света Wemo к трехпозиционному выключателю Я устанавливаю 3-сторонний Wi-Fi-коммутатор Wemo вместо существующего 3-позиционного коммутатора. Подробнее см. в списке категорий вопросов по электротехнике.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить провода! Узнайте больше о подключении розеток Полное руководство по домашней электропроводке Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы домашней электропроводки Типы выключателей света и управления освещением Как они подключаются Схемы подключения выключателей света 900 17 Электропроводка 3-ходовые переключатели Электропроводка 4 -Way Switches Электропроводка Диммерные выключатели Как сделать светильники своими руками ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о 3-позиционных переключателях Почему мой светильник в ванной не работает? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Причины гудения, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. Как отремонтировать светильник от заката до рассвета Как отремонтировать светильник от заката до рассвета или датчик движения: ТЕСТ охранного светильника Функции настройки, замена головки детектора движения на светильнике от заката до рассвета, как проверить фотоячейка. Соединения проводки при добавлении светильников Я добавляю больше светильников, новые светильники не работают, а оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения. Схема подключения Godown Три метода подключения Godown и схема подключения Godown: Система Godown может подключаться с помощью механических 2-полюсных переключателей. Схема подключения потолочного вентилятора Черный, белый, красный и зеленый провода Как подключить черный, белый, красный и зеленый провода потолочного вентилятора к проводам в потолочной электрической коробке: подключение белого, черного, синего и зеленого проводов. Как узнать, что отключает мой автоматический выключатель? Как узнать, что отключает автоматический выключатель? Как определить электрическую проблему и неисправность цепи. 3-позиционный переключатель — 1630

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Схема подключения трех проходных выключателей: Схема подключения проходного выключателя с 3х мест: особенности и монтаж Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Scroll to top
