Схема подсоединения проходного выключателя: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

правила подключения + монтажная инструкция

Разнообразие электроустановочных изделий позволяет обеспечить комфортное управление осветительным оборудованием. Несмотря на внешнее сходство моделей, схема подключения проходного выключателя принципиально отличается от стандартного прибора, равно, как и его функционал.

Вам знакома ситуация, когда перед сном приходится вставать с постели, чтобы выключить свет в спальне перед сном? Или, погасив свет, предстоит идти к спальне по длинному темному коридору? Малоприятное занятие, согласны?

Чтобы исключить подобные ситуации, можно воспользоваться проходном переключателем — он обеспечит возможность управлять освещением из разных точек в помещении. Информация, предложенная в этой статье, поможет разобраться в принципе работы такого выключателя, схемах его подключения.

Содержание статьи:

• Особенности использования проходного выключателя
• Схема подключения изделия
• Порядок монтажа устройства
• Выводы и полезное видео по теме

Особенности использования проходного выключателя

Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных — эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.

Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой — переключение.

Рекомендуем ознакомиться с тонкостями .

Проходная модель выключателя — удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования

Использование таких приборов целесообразно в перечисленных ниже ситуациях:

1. В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе — в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
2. На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
3. В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.

Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.

Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх

Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного — два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.

Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.

Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши — цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении — свет горит, когда в разном — гаснет.

Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию

Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.

Схема подключения изделия

Для удобного управления светом из нескольких мест применяется минимум два одноклавишных проходных устройства, поскольку они работают только в паре. Каждый из них оснащен одним контактом на вход, двумя — на выход.

Как и при установке любого электротехнического оборудования, перед монтажом проходного выключателя необходимо обесточить участок электросети, отключив питание на распределительном щите. Чтобы убедиться в отсутствии напряжения в проводах, можно воспользоваться индикаторной отверткой. Аналогичная проверка производится во всех местах подключения.

При подключении проходных выключателей используется минимум два изделия. В цепи может присутствовать один или несколько светильников, которые будут включаться/выключаться одновременно

При прокладке проводки скрытого типа для подведения проводов , делаются отверстия для распредкоробок и подрозетников в соответствии со схемой размещения приборов.

Планируя работы важно понимать, что просто заменить обычный выключатель на проходной не получится. Провода рекомендуется прокладывать на расстоянии 15 см от потолка. Их можно не только протягивать скрытым способом, пряча в штробы, но и укладывать , прятать в короба, лотки.

Второй способ позволит снизить трудоемкость работ, а также минимизировать затраты при необходимости ремонта. Концы кабеля заводятся в распредкоробки, соединяются при помощи .

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.

Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

• кабель от осветительного прибора;
• питающий провод от автомата;
• провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, «ноль» выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

•  концы проводов;
• используя индикатор, найдите фазный провод и нулевой;
• проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
• на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
• соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
• к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать .

Другие способы и правила качественного и правильного соединения проводов мы рассмотрели .

В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы с двух и трех мест, снабдив материал наглядными схемами.

Выводы и полезное видео по теме

Имея схему подключения проходного выключателя, базовый опыт выполнения электромонтажных работ, можно модернизировать домашнюю систему управления освещением самостоятельно.

Предложенное ниже видео поможет разобраться в отличиях обычного и проходного выключателя, определиться с порядком проведения монтажных работ:

Этот ролик поможет подключить проходные выключатели без использования распределительной коробки:

А это видео поможет обеспечить управление освещением из трех или более мест.

Возможность повышения комфорта проживания, сочетающаяся со снижением расходов на оплату электроэнергии, интересует многих, поэтому использование проходных выключателей становится все популярнее среди собственников просторных квартир, частных коттеджей.

Если у вас есть опыт самостоятельной установки подобного коммутационного оборудования, поделитесь своими достижениями с другими посетителями нашего сайта. Если вы только присматриваетесь к такому решению, у вас есть вопросы, задавайте нашим экспертам в расположенном ниже блоке.

Схема подключения проходного выключателя — как выбрать и где разместить современный выключатель

Классическая схема подключения выключателей предусматривает один выключатель на один потребитель – лампу, люстру, вентилятор. Однако не всегда эта схема удобна и рациональна. Бывают случаи, когда необходимо обеспечить возможность включения или выключения питания одного и того же потребителя из разных мест.

Для этих целей применяют проходные выключатели, о которых в статье пойдет речь – приведены фото и иллюстрации, рассказано о сфере их применения, конструктивных особенностях и правилах монтажа.

Содержимое статьи

• Сфера применения проходных выключателей
• Схема подключения проходного выключателя
• Порядок монтажа
• Фото подключения проходного выключателя

Сфера применения проходных выключателей

Проходные выключатели на две или более точек имеет смысл применять в следующих случаях:

• На лестничных площадках, для обеспечения возможности при спуске по лестнице включить освещение, а спустившись, выключить, и проделать то же самое при подъеме.
• В сквозных коридорах зданий, чтобы сэкономить электроэнергию и в одном конце коридора включить освещение, а в другом – выключить.
• Для управления освещением возле зданий. Если у крыльца дома стоит фонарь, можно, подойдя к дому, включить его, зайти и изнутри помещения выключить. Это очень удобно, поскольку, включив дома освещение, не нужно выходить на улицу и отключать фонарь.
• В проходных помещениях любого размера. В некоторых случаях, чтобы пройти через одну комнату в другую, человек включает при входе свет, после чего проходит через нее. Свет остается гореть, а это неэкономно. Значительно проще оборудовать помещение проходным выключателем.
• Возле кроватей. Вот еще одна ситуация – перед сном, войдя в комнату, хозяин включил свет, лег в кровать и зажег бра, после чего спокойно, не вставая с кровати, отключил верхнее освещение. Удобно и просто.

Приведенный список далеко не исчерпывающий. Основное назначение данного устройства – обеспечение удобства пользования электроприборами и экономия электроэнергии.

Схема подключения проходного выключателя

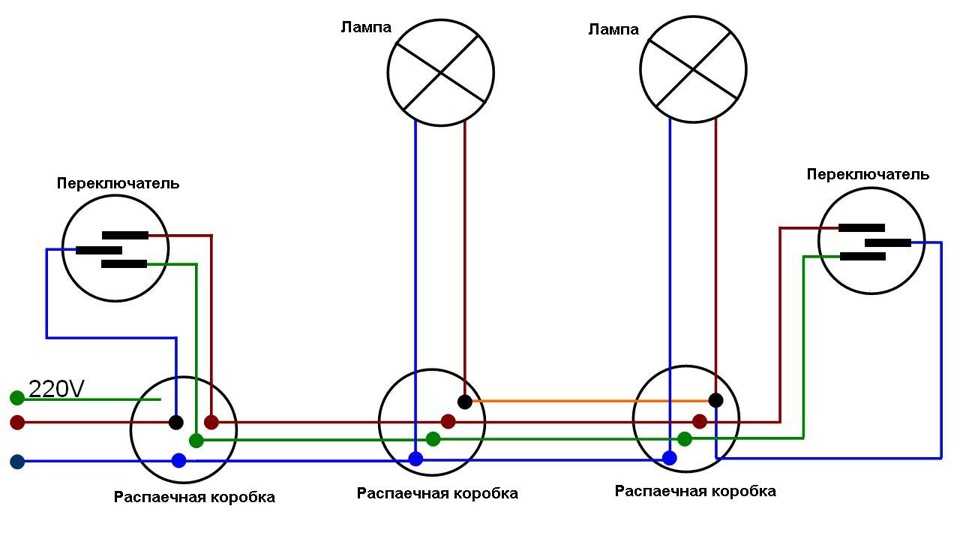

Для обеспечения переключения питания из двух мест, понадобится два одинарных проходных выключателя, распределительная коробка и трехжильный провод, поскольку для такого типа выключателя предусмотрен один контакт на входе и два на выходе.

Через распределительную коробку на потребитель заводится ноль, а фаза также через коробку заводится на вход первого выключателя. Оба выхода подсоединяются ко второму выключателю, также на выходы. Вход второго выключателя через распределительную коробку подсоединяется к потребителю.

При управлении двумя группами ламп или люстр, с любым количеством потребителей, нужны проходные выключатели на две клавиши. У них четыре выхода и два входа. Подключение его осуществляется аналогично одноклавишному, только увеличивается число проводов.

Для питания нескольких потребителей, ноль от источника питания через коробку заводится на каждый из них, а второй контакт, также через распределительную коробку, подводится от входа второго выключателя, а если групп две, то от одного из входов. На вторую группу питание подается так – ноль так же, как и на первую, а второй провод – от второго выключателя, второго входного контакта.

Порядок монтажа

Для монтажа вышеописанной схемы понадобятся плоскогубцы, перфоратор, болгарка либо молоток с зубилом в зависимости от стены, отвертка-индикатор, шлицевая и крестовая отвертки, нож, рулетка и уровень для контроля вертикальности штробы, алебастр либо цементный раствор.

Готовятся штробы для кабеля, а также ниши под выключатели и распределительную коробку. Высоту расположения проходных выключателей определяют самостоятельно из соображений удобства. Штроба должна быть глубиной и шириной примерно в полтора раза больше кабеля.

После подготовки штроб питание снимается во избежание поражения электрическим током. Далее, в распределительную коробку заводят провода со щитка, и при помощи алебастра крепят ее в нише. Провода располагают и фиксируют в штробах, затем подключают по указанной выше схеме выключатели. Провод на выключатель из коробки заводится снизу, так что штроба должна проходить ниже него на 5-10 см.

Сначала провода из коробки ведут на выключатели и потребитель, затем выключатели соединяются между собой. Важный момент – не перепутать провода, на выходах выключателей идут два провода перекрестного подключения, на вход первого – фаза, вход второго соединяется с потребителем.

После подсоединения проводки, на коробку ставится заглушка, собираются выключатели, подается питание и осуществляется проверка работоспособности схемы. Если все в порядке, можно замазывать штробы.

Фото подключения проходного выключателя

Также рекомендуем просмотреть:

• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Вам понравилась статья?

Как подключить автоматический выключатель GFCI? 1-, 2-, 3- и 4-полюсная проводка GFCI

Содержание

GFCI или RCD или RCCB или ELCB?

• GFCI является аббревиатурой от « Прерыватель цепи замыкания на землю »

УЗО и УЗО

• УЗО является сокращенной формой « Устройство защитного отключения »
• RCCB также известен как « Устройство защитного отключения
  ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « Прерыватель цепи замыкания на землю » или « GFI » Прерыватель замыкания на землю » или ALCI «6» Устройство прерывания тока.

В Европе и Австралии то же самое известно как RCD «Residual Current Interrupter » или RCCB « Автоматический выключатель защитного отключения » или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией УЗО, т. Е. RCD + MCB , тогда оно известно как RCBO « Автоматический выключатель защитного отключения с защитой от перегрузки по току ». Они также известны как предохранительные выключатели.

RCD может быть определен как Current Operated ELCB , известный как RCCB .

ELCB  расшифровывается как « Автомат защиты от утечки на землю 9».0006», и он был заменен последним устройством RCD из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

• Связанный пост: Разница между автоматическими выключателями MCB, MCCB, ELCB и RCB (RCD или RCCB)

УЗО и УЗО используются для защиты от поражения электрическим током в случае замыканий на землю и токов утечки и размыкания цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в водоемких помещениях, таких как прачечная, кухня, спа, ванная комната и другие наружные установки.

Теперь у вас есть идея, так как мы собираемся показать различные электрические схемы для однополюсных, двухполюсных, трехполюсных и четырехполюсных (как однофазных, так и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными обычными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, который должен быть подключен к нулевой шине в сети питания или не будет работать и правильно защищать цепь. Кроме того, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

• Запись по теме: GFCI: прерыватель цепи замыкания на землю. Типы, работа и применение

Подключение однополюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Белый провод, встроенный в автоматический выключатель прерывателя цепи замыкания на землю, должен быть напрямую подключен к нулевой шине входящего питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, активная или фаза) напрямую подключается к входу GFCI, а выход подключается к клемме линии обычной розетки/розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключается к шине заземления в распределительном щите.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью выключателя GFCI на 20 А, и ее рекомендуется использовать в водоемах, таких как ванные комнаты, кухня, спа и другие наружные помещения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, соответствующего номинала автоматического выключателя и подходящего номинала выключателей и розеток.

• Сообщение по теме: Как подключить розетку GFCI? – Схемы электрических соединений GFCI

Подключение двухполюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка подключена и защищена двухполюсным автоматическим выключателем GFCI.

То же, что и вышеприведенная схема подключения для 1-полюсного выключателя GFCI, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в основном DB. Вход подключается к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключаются к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 А, 120 В защищена автоматическим выключателем GFCI на 30 А.

В случае 230 В и 240 В следует использовать одну и ту же схему подключения, за исключением одной линии (L ₁ или L ₂ ) должны быть подключены в горячем состоянии к входной клемме GFCI.

• Связанный пост: Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI

Подключение трехполюсного автоматического выключателя GFCI

Следующая проводка показывает, что спа-бассейн с горячей водой или джакузи был подключен и защищен трехполюсным автоматическим выключателем GFCI.

Как известно, при напряжении 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы следует подключать к нейтрали в соответствии с требованиями, предусмотренными производителями и инструкциями по эксплуатации.

Это 4-проводная схема подключения GFCI. Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в основном DB. Две линии от главного распределительного щита MCB, такие как L ₁ и L ₂ (однофазный 240 В), были подключены к входу GFCI.

Как показано на рисунке, три выходных контакта подключены к блоку управления SPA, за которыми следует печатная маркировка, т. е. средний вывод является нейтральным, а первый и последний — двумя линиями, т. е. L ₁ и L ₂ . Наконец, заземляющий провод от заземляющей шины был подключен к клемме заземления в блоке управления SPA.

• Связанный пост: Электропроводка распределительного щита с УЗО (устройства защитного отключения)

Подключение четырехполюсного автоматического выключателя ВДТ или УЗО (проводка трехфазного ВДТ)

был подключен в качестве входа к ВДТ от основной платы, за которой следует автоматический выключатель, т. е. защита от перегрузки по току.

Четыре нижние клеммы и провод заземления АВДТ были подключены к блоку управления спа в следующей последовательности. Красный (L1), желтый (L2), синий (L3), черный (нейтральный) и зеленый/желтый (земля/земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки СПА используйте провод калибра 12 или 10 для каждой линии. Например, используйте 12# или 4,0 мм ² проводов до 12 кВт, три фазы 415–480 В, максимальный ток 18,2 А. Используйте провод 8 # или 6,0 мм ² для той же трехфазной спа мощностью 12 кВт 208 В, где максимальный ток составляет 33,3 А. В случае более высокой мощности используйте провод соответствующего размера в соответствии с таблицей и руководством.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т. е. проверьте клеммы нагрузки и линии при установке устройства GFCI для защиты. Другими словами, для правильной работы подсоедините провода к правильной стороне розетки.
• Рекомендуется регулярное техническое обслуживание, проверки и испытания при проверке портативного устройства защитного отключения перед каждой операцией.
• Свяжитесь с уполномоченным и лицензированным электриком для установки GFCI, если вы не уверены в схемах подключения.
• Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие схемы и руководства по монтажу проводки:

• Монтаж однофазной электропроводки в доме — NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC
• Как подключить автоматический и ручной переключатели и переключатели резерва (1 и 3 фазы)
• Установка однофазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в многоэтажном здании
• Как подключить термостат одновременного нагрева воды 120 В?
• Как подключить термостат водонагревателя 240 В — непрерывный?
• Как подключить трехфазный термостат одновременного нагрева воды?
• Еще больше инструкций по установке и установке электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Схема подключения автоматического выключателя и процедура подключения

Автоматический выключатель представляет собой электрическое защитное устройство, которое выполняет функцию ручного замыкания цепи и ручного или автоматического разрыва цепи. С помощью автоматического выключателя мы можем вручную включать и выключать источник питания. Но когда возникает неисправность, он автоматически разорвет цепь или отключит питание. Его нельзя включить снова, пока неисправность не будет устранена. Доступны различные типы автоматических выключателей в зависимости от их работы и средства защиты.

Здесь мы увидим подключение и проводку MCB, MCCB и RCCB. Автоматические выключатели — это передовые электрические защитные устройства, используемые в современных электрических цепях. Основными преимуществами использования автоматического выключателя являются то, что он более чувствителен и эффективен, им легко управлять, с помощью автоматического выключателя возможно дистанционное управление.

Миниатюрный автоматический выключатель Схема проводки и подключения

Миниатюрный автоматический выключатель или MCB представляет собой защитное устройство, обеспечивающее защиту от перегрузки и короткого замыкания. MCB используется в электрических цепях низкого и среднего напряжения и токоведущих цепях. Он в основном используется в бытовых целях и некоторых промышленных приложениях. MCB поставляется с номинальным напряжением и током, но номинальный ток MCB очень важен.

При подключении к цепи необходимо учитывать номинальный ток MCB. Если вы выберете MCB с номинальным током меньше, чем ток нагрузки, MCB будет часто отключаться. Если вы выберете MCB с номинальным током, значительно превышающим ток нагрузки, то он не сработает при возникновении неисправности из-за перегрузки. Таким образом, номинальный ток MCB следует выбирать в соответствии с нагрузкой.

Все MCB имеют идентификацию для подключения входа и выхода. На самом деле, большинство автоматических выключателей работают правильно, когда входной источник питания подключен к нижней стороне, а выход берется из верхних клемм. В любом случае, прежде чем подключать MCB, вы должны проверить его идентификацию входа и выхода.

См. также:

Автоматический выключатель в литом корпусе Схема подключения и подключения

Автоматический выключатель в литом корпусе представляет собой усовершенствованную версию автоматического выключателя. Он специально разработан для сильноточных и высоковольтных электрических цепей. MCCB также обеспечивает защиту от короткого замыкания и перегрузки. Дополнительная функция регулировки тока короткого замыкания MCCB. Да, мы можем предварительно установить или отрегулировать уставку тока короткого замыкания, при которой MCCB сработает. Кроме того, мы можем отключить MCCB дистанционно, поместив катушку независимого расцепителя в MCCB.

Здесь представлена ​​схема подключения четырехполюсного автоматического выключателя в литом корпусе. Как правило, нейтраль подключается к первой левой клемме MCCB. Здесь также вы можете видеть, что входной источник питания подключен к нижним клеммам MCCB, а выходной — к верхним боковым клеммам.

Устройство защитного отключения и схема подключения

Устройство защитного отключения или ВДТ представляет собой устройство, обеспечивающее защиту от тока утечки. Когда в цепи протекает ток утечки, он обнаруживает и отключается, поэтому основное питание отключается.

Схема подсоединения проходного выключателя: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.
