Разводка водопровода в квартире - тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода  может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

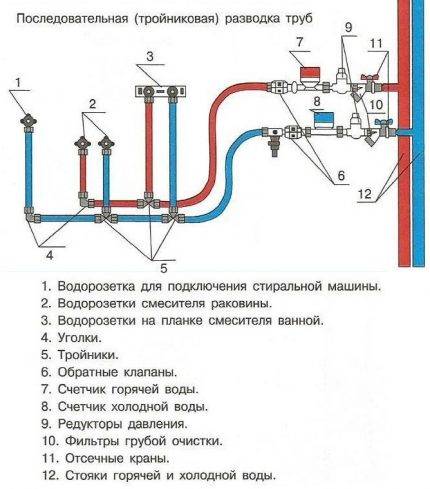

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

  • низкая стоимость;
  • компактность;
  • простота монтажа.

Недостатки этой системы разводки:

  • перепады давления, вызванные одновременным включением двух точек потребления воды;
  • перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
  • не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

Оцените статью: Поделитесь с друзьями!

Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Вернуться к содержанию

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей. Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

  • экономия расходных материалов;
  • малые затраты на монтаж магистралей;
  • легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

  • падение давления при условии подключения большого числа сантехники и бытовых устройств;
  • отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
  • сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
  • отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
  • необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали. Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

  • главная магистраль подачи холодной воды;
  • вентиль для перекрытия главной трубы;
  • фильтры и редукторы основной магистрали;
  • коллектор-распределитель основной трубы;
  • вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
  • вентиль, блокирующий приток горячей жидкости от нагревателя;
  • главная магистраль подачи горячей жидкости;
  • вентиль для перекрытия основной трубы с горячей жидкостью;
  • фильтры и редукторы главной магистрали подачи горячей жидкости;
  • коллектор-распределитель главной магистрали подачи горячей жидкости;
  • краны, блокирующие приток горячей жидкости к полотенцесушителю;
  • прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.
Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Разводка труб водоснабжения в квартире: коллекторная схема

Перед капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

  • Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
  • Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

  • коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
  • тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:

  • экономия средств — число соединительной арматуры сокращается до минимума;
  • простая работа по установке.

Способ имеет свои недостатки:

  • затрудненный поиск протечек из-за большого числа соединений;
  • высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
  • при ремонте требуется отключать всю подачу воды;
  • неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

  • простая диагностика неисправностей;
  • постоянное значение давления на всем подключенном оборудовании;
  • высокая надежность из-за малого количества соединений;
  • эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
  • возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

  • для прокладки системы необходимо закупать большое количество соединительной арматуры;
  • сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

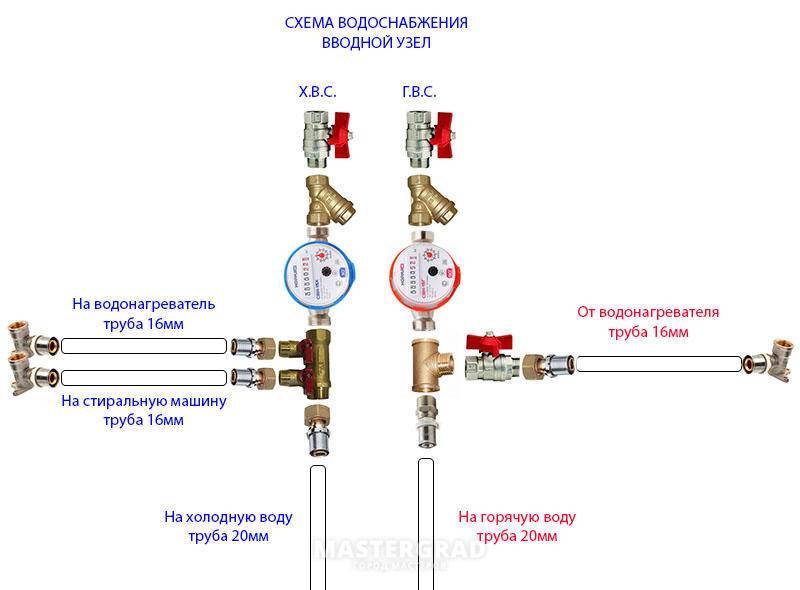

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

  • расположение водопроводов;
  • запорная арматура;
  • направление потоков воды;
  • аварийные клапаны и сливы;
  • точки разбора с указанием каждого потребителя;
  • приборы учета;
  • резервные ветви и оборудование.

Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

  • минимально допустимое значение давления у конечного потребителя — 0.3 атм;
  • каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
  • каждый фитинг и арматура снижает давление на 0.15 атм;
  • в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

  • ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
  • утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
  • во время монтажа закрывать отверстия не установленных труб;
  • проводить пайку в чистом помещении;
  • проверять трубы на наличие влаги и грязи перед пайкой;
  • не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.

Как выбрать схему разводки водоснабжения в квартире

Автор статьи

Максим Мамонтов

Эксперт по ремонту

В большинстве случаев подробный чертеж схемы водоснабжения в квартире не обязателен, это скорее обязательный этап проектирования частных домов. Однако, даже жителю новостройки такая схема может понадобиться — например, для регистрации счётчика на воду. К тому же наличие такой схемы удобно само по себе и может сильно пригодиться в будущем.

В первую очередь стоит сделать чертеж схемы водоснабжения, где, как минимум, должны быть обозначены:

  1. трубы горячего и холодного водоснабжения, их материал и просвет;
  2. направление тока воды;
  3. приборы учета;
  4. запорные устройства;
  5. аварийные клапаны;
  6. точки водоразбора с названием;
  7. при наличии — резервные ветки и оборудование.

Если система подачи воды спроектирована и смонтирована правильно, то она обеспечивает нормальную работу всех подключенных к ней устройств и напор воды. Сейчас систему подачи воды в квартиру проектируют и монтируют по одному из трех вариантов.

Последовательная (она же тройниковая) схема

Это наиболее дешевый вариант подключения водопроводных магистралей, использующийся уже несколько десятилетий. При тройниковой схеме диаметр главной трубы больше, чем диаметр труб, от него отходящих. Трубы горячего и холодного водоснабжения монтируются параллельно друг другу и все устройства, потребляющие воду, подключаются к магистралям с помощью специальных тройников.

Для квартиры с одним санузлом и небольшим количеством устройств, потребляющих воду, такая схема оптимальна. Она не требует большого количества материалов и расходников, относительно дешева и проста в монтаже. Если трубопровод спроектирован и смонтирован правильно и из материалов высокого качества, вероятность аварий на нем стремится к нулю. Кроме того, в такой системе не будет значительных перепадов давления.

К числу минусов такой схемы можно отнести следующее:

  • если подключено много устройств, потребляющих воду, давление в системе снижается;
  • если протечка все-таки возникнет, то найти ее будет сложно, потому что магистраль занимает значительную площадь;
  • отключить одно из устройств от водоснабжения без перекрытия водопроводной магистрали на входе нельзя;
  • к большей части узлов нет нормального доступа, поэтому в случае поломки магистрали придется разбирать часть отделки квартиры.

Коллекторная схема разводки

Стиральные машинки, посудомойки — сложно представить, как же без всего этого обходилось раньше. Однако, чтобы одновременно использовать эти приборы, нужна и более современная схема. Коллекторная схема водоснабжения предполагает отдельное подключение каждого устройства к коллектору, а того — напрямую к главной водопроводной магистрали.

Минусов у нее два, но зато существенных — материалы и оборудование обходятся гораздо дороже, и монтировать такую систему намного сложнее. Но при этом можно легко провести профилактику или ремонт любого потребляющего воду прибора, не отключая водоснабжение на входе. К числу плюсов можно отнести также:

  • большую надежность системы в силу малого количества соединений;
  • возможность регулирования подачи воды или ее полного отключения для каждого отдельного устройства при помощи шарового крана;
  • возможность учесть особенности каждого прибора для его защиты — например, установку редукторов и фильтров.

При комбинированной схеме к одному из ответвлений коллектора подключают несколько приборов, последовательно соединяя их трубами. На больших площадях это может существенно снизить стоимость расходы на систему водоснабжения.

Как выбрать фильтр для воды

Читать

В каталоге материалов онлайн-сервиса UGOL собраны товары для интерьера, дома и ремонта из всех магазинов.

  1. Цены на товар можно сравнить по разным магазинам прямо на странице товара. Лучшее предложение — справа от изображения товара, ниже размещен полный перечень магазинов, где можно приобрести этот товар, с указанием цен и условий доставки. Так что определиться с выбором можно онлайн, без беготни по магазинам.
  2. В 3D-редакторе можно рассмотреть в деталях, как понравившиеся материалы или мебель будут выглядеть в вашей квартире. Кроме того, онлайн-сервис UGOL рассчитает расходы на ремонт и напомнит о забытых, но необходимых для ремонта инструментах и фурнитуре.
  3. Выбранные товары можно заказать через единую корзину каталога UGOL, в каком бы магазине они не продавались. Это поможет ничего не забыть и спланировать доставку.

Монтаж водопровода в Самаре. Разводка труб (воды) в квартире, доме

Один из первых и основных этапов капитального ремонта жилья – это замена инженерных коммуникаций; в первую очередь – всего, что связано с водопроводом, канализацией и отоплением.

Монтаж водопровода в современном строительстве считается одними из самых сложных далеко не случайно: готовые коммуникации должны исправно служить не один год, в идеале – несколько десятилетий, до следующего капремонта. Изнашиваются же неправильно смонтированные трубы очень быстро, и выходят из строя обычно в самый неподходящий момент.

Разводка труб в квартире и доме - основные схемы

В немалой степени долговечность коммуникаций зависит от профессионализма производителей работ и качества использованного материала. Но определяющий фактор – это разводка труб по определенной схеме: чем она грамотнее и продуманнее, тем дольше прослужит водопровод или отопительная система.

Наиболее популярной на сегодняшний день является следующая разводка труб:

  • Тройниковая.
  • Коллекторная.

Тройниковая схема разводки труб

В первом случае монтаж всей системы относительно прост, материал расходуется достаточно экономно, необходимые комплектующие легкодоступны и недороги – соответственно, работы производятся быстрее и обходятся дешевле. Но такая разводка воды в квартире или доме имеет существенный недостаток: при необходимости замены какого-либо ее элемента отключать приходится всю систему полностью.

Коллекторная схема разводки воды

Коллекторная разводка воды свободна от этого недостатка, но она сложнее в монтаже, материала уходит больше, трудозатраты значительно выше. Однако простота и оперативность ремонта или модернизации такой системы вполне способны «перевесить» ее повышенную стоимость.

Выбор оптимальной схемы

Подобрать оптимальную для каждого конкретного случая схему разводки может только профессионал – ведь слишком много факторов одновременно приходится учитывать: надежность проектируемой системы водоснабжения или канализации, ее функциональность и скорость монтажа, удобство дальнейшей эксплуатации и обслуживания, вероятный срок службы и приемлемость итоговой стоимости...

Материалы для изготовления труб

Трубы для современных водопроводных и канализационных систем могут изготавливаться из следующих материалов:

  • Из полипропилена.
  • Из металлопластика.
  • Из сшитого полиэтилена (трубы «Рехау»).
  • Из меди.

Оставьте заявку

Полипропиленовые трубы

Полипропилен стал самым популярным на сегодняшний день материалом не случайно – он не ржавеет, отложения на нем практически не скапливаются, он легок в обработке и относительно недорог. Полипропиленовые трубы могут применяться как для открытой, так и для скрытой прокладки не только холодного, но и горячего водоснабжения. При скрытой прокладке трубы замуровываются в предварительно вырезанные в стенах каналы (штробы) – при качественном сваривании стыков проблем с дальнейшей эксплуатацией системы в таких случаях никогда не возникает.

Полипропиленовые трубы отличаются завидным сроком службы – не менее 50 лет; поскольку капитальный ремонт инженерных коммуникаций делается все же чаще, можно считать, что полипропилен – материал вечный!

Трубы из металлопластика

Будучи самыми «народными» еще пару десятилетий назад, сегодня металлопластовые трубы стремительно теряют свою популярность. Вызвано это тем, что при всех своих достоинствах – дешевизне, простоте и быстроте сборки, требующей минимальных трудозатрат – этот материал обладает одним весьма существенным недостатком: срок его службы не превышает 15 лет. Обычно же системы из металлопласта не подлежат восстановлению уже через десятилетие.

Трубы «Рехау»

В отличие от металлопласта, изготавливаемые из сшитого полиэтилена трубы «Рехау» становятся все востребованнее. Основное достоинство этого материала - очень низкий коэффициент сцепления, гарантирующий отсутствие сколь-нибудь значительных отложений внутри трубы. Кроме того, сшитый полиэтилен отличается низкой теплопроводностью и отличными диэлектрическими характеристиками, что тоже немаловажно. Срок службы труб «Рехау» вполне сравним со сроком службы полипропиленовых изделий – порядка 50 лет.

Трубы из меди

Медные трубы используются для отопительных и водопроводных систем, и отличаются чрезвычайно длительным сроком службы, исчисляемым веками! И своей столь же чрезвычайной стоимостью... но они этого стоят: медь не просто безвредна для человеческого организма, но и обладает бактериостатическим эффектом – вредные организмы в таких трубах развиваться не будут.

Профессиональный монтаж водопровода в разумные сроки

Использование при работе только высококачественной продукции позволяет гарантировать нам столь же высокое качество готовой системы, итоговая стоимость которой определяется выбранным материалом, количеством устанавливаемых «точек», условиями работы и выделенными на нее сроками.

Профессионализм и опыт наших специалистов позволяет осуществлять им замену и ремонт систем водоснабжения, а также отдельных ее элементов практически любой сложности. Имеются все необходимые разрешительные документы и лицензии на монтаж водопровода. И, конечно же, множество положительных отзывов от наших клиентов...



Ознакомьтесь с нашими ценами на монтаж водопровода Самара.

Так же мы выполняем ремонт квартир под ключ, отделочные работы, евроремонт квартир, ремонт офисов, ремонт ванной, выравнивание стен, монтаж канализации, монтаж водопровода

Типовая схема водоснабжения квартиры - виды разводки

От того насколько грамотно выполнен монтаж системы водоснабжения квартиры зависит работоспособность всего оборудования, подключенного к ней. Выбранная схема водоснабжения квартиры должна обеспечивать своевременную подачу воды из центрального водопровода во все точки разбора. При этом должен быть обеспечен достаточный напор воды для корректной работы бытовой техники и иного сантехнического оборудования. На данный момент применяются три основные схемы разводки системы водоснабжения в жилом помещении. Одну их этих схем называют тройниковой или последовательной, другую – коллекторной, а третья представляет смешанный вариант первых двух.  Рассмотрим устройство данных инженерных систем.

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

Последовательная схема системы водоснабжения в квартире

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

[include title="РСЯ - в записи"]

Важно! Тройниковая схема является идеальными вариантом для организации водоснабжения в обычной типовой квартире, оборудованной одним санузлом и имеющей малое количество установленных сантехнических приборов.

Преимущества и недостатки последовательной схемы ↑

К преимуществам последовательной схемы водоснабжения можно отнести:

  • экономию труб;
  • сокращение затрат на прокладку труб;
  • простоту проекта и легкость его осуществления.

Однако не лишена данная система и недостатков, таких как:

  • снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
  • отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
  • трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
  • невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
  • нарушение отделки в случае аварии для устранения порыва водопровода.

Важно! Если разводка труб водоснабжения в квартире выполняется компетентными специалистами, которые обращают внимание на качество используемых материалов и соблюдают технологии выполнения сантехнических работ, то вероятность возникновения аварий и различных протечек сводится к нулю. В профессионально смонтированной последовательной разводке исключаются и случаи возникновения перепада давления.

В связи с увеличением использования различных сантехнических приборов в квартире и необходимостью обеспечения их нормального функционирования все чаще выбирается коллекторная схема разводки системы водоснабжения. При этом монтаж водоснабжения в квартире по данной схеме считается более сложным и дорогостоящим. Зато изначально исключается перепад давления в разных точках водопотребления. Поэтому не возникает проблем с использованием сантехники по назначению в один и тот же промежуток времени. Чем это обусловливается? Тем, что к каждой точке водопотребления прокладывается отдельная труба, которую при желании можно легко перекрыть и провести обслуживание или ремонт подключенного сантехнического прибора.

Посмотрите, как выглядит коллекторная схема системы водоснабжения квартиры.

Схема коллекторной разводки системы водоснабжения квартиры

1. Стояк холодного водоснабжения (ХВС).
2. Главный вентиль, перекрывающий ХВС.
3. Фильтры и редукторы давления ХВС.
4. Коллектор-распределитель ХВС.
5. Запорный вентиль, перекрывающий подачу холодной воды к водонагревателю.
6. Водонагревательный прибор.
7. Запорный вентиль, перекрывающий подачу горячей воды от водонагревателя;
8. Стояк горячего водоснабжения (ГВС).
9. Главный вентиль ГВС.
10. Фильтры и редукторы давления ГВС.
11. Коллектор-распределитель ГВС.
12-13. Запорные краны, перекрывающие подачу горячей воды к полотенцесушителю;
14-24. Различные сантехприборы.

[include title="РСЯ - в записи"]

На представленной схеме наглядно представлен основной принцип устройства коллекторной разводки труб системы водоснабжения, где каждый водопотребитель подключается через отдельную трубу напрямую к коллекторам ХВС и ГВС. При этом труба не имеет разветвлений и каких-либо лишних соединений на всем своем протяжении, что исключает вероятность протечки. Соединений всего два и они доступны для ремонта и обслуживания (коллектор-труба и труба-водопотребитель).

Преимущества коллекторной системы водоснабжения ↑

  • Надежность системы из-за малого количества соединений.
  • Регулировка или полное отключение конкретного сантехприбора путем использования шарового крана, установленного на подводящей воду трубе  на выходе из коллектора.
  • Удобство обслуживания и ремонта системы.
  • Учет индивидуальных особенностей каждого сантехприбора при устройстве его защиты – установке фильтров и редукторов, обеспечивающих требующееся качество воды и уровень необходимого для оптимального функционирования давления.
  • Скрытый монтаж труб, улучшающий в целом интерьер квартиры.

Установка фильтров, обеспечивающих требующееся качество воды для каждого сантехприбора

Разрабатывая проект водоснабжения квартиры, необходимо определиться со схемой разводки труб, наиболее соответствующей условиям эксплуатации оборудования на данном объекте. Только специалисты могут грамотно рассчитать и спланировать устройство инженерных коммуникаций. Большое значение имеет и монтаж, который должен быть проведен в строгом соответствии с разработанной технической документацией и существующими в строительстве технологиями. Соблюдение правил и норм при прокладке инженерных коммуникаций гарантирует надежность системы водоснабжения.

план, виды, последовательность, схемы, материалы, инструкция по шагам, советы

Материалы, инструменты, сложность работ – все будет зависеть от подготовленного плана. Разводка труб водоснабжения в квартире подразумевает наличие четкой схемы. А уже потом всё остальное: закуп необходимого, планирование работ, осуществление монтажа трубопроводной системы.

Составляем план

  • Во-первых, в квартире монтаж труб водоснабжения всегда означает подключение к централизованной сети. Следовательно, схему нужно подгонять под существующие точки подачи воды.
  • Во-вторых, необходимо проанализировать места подключений приборов, сантехники.
  • В-третьих, распределяем все возможные точки потребления воды по помещению: сантехнике по ванной комнате, в санузле и на кухне.
  • В-четвертых, подбираем подходящие по габаритам трубы и составляем схемы их монтажа. На данном этапе также следует определиться со способами стыковки труб и элементов системы, подсчитать необходимое количество материалов: фитинги, арматура, водные фильтры. Запастись инструментом.

Завершит разработку плана расстановка аварийных кранов, задвижек.

Собрав всю необходимую информацию приступаем к чертежу системы. Возможно подсоединение нагревателя воды (котла) – система водоснабжения частично станет автономной. Начните рисунок с плана помещений, расположите их в реальной последовательности. Наложите на него схему подачи воды из централизованной системы, и свою автономную (при наличии).

Далее – в лучших традициях горводоканала. Схема перерастает в проектную документацию с подробным описанием используемых материалов, размеров труб, показатель давления потока. И даже включая химический состав воды. Здесь правила эксплуатации счетчиков.

Схема согласуется с местными органами.

Разводка труб в квартирах

Виды разводок

На особенности разводки труб влияет не только места подачи воды из центральной системы, но и технические характеристики самих помещений и здания в целом.

Существует также классификация: от сложных к наиболее простым видам схем:

  • коллекторная разводка;
  • тройниковая – самая популярная, характеризуется небольшой протяженностью трассы и ограниченным количеством точек потребления воды.

Последовательная разводка

Тройниковую ещё называют последовательной из-за особенностей подключения: в схеме есть общий стояк, к нему последовательно подсоединяются приборы и сантехника. Первое же название данная схема получила из-за необходимости использовать тройные переходники, чтобы создать разветвления к точкам потребления воды. Все они находят вблизи друг от друга, иначе потребуется иная схема разводки.

В отличие от коллекторной, тройниковая не требует больших затрат, много материалов, проста в монтаже, её легко воплотить в жизнь любой домашний мастер своими руками. Поскольку не требуется точных расчетов.

Однако такая схема имеет ряд недостатков, напрямую связанных с особенностью разводки:

  • часто владельцы квартиры (работники офиса) сталкиваются с проблемой снижения воды, при одновременном использовании источников потребления;
  • высока вероятность гидроудара – это перепад давления в трубе. Может закончиться повреждением системы.
  • если возникают серьезные повреждения основной трубы, из строя выходит всё.

Коллекторная схема

Используется чаще, поскольку количество небольших офисов и квартир-студий, однокомнатных в процентном соотношении к прочим видам жилых и нежилых помещений ничтожно мало.

Коллектор водоснабжения

Получила свое название из-за распределителя – коллектора. Представляет собой соединительный элемент, из которого выходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше применяется в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.

Схема подразумевает выбор оптимального месторасположения коллектора, учитывая удобство для использования. В коллекторах есть (но не во всех) краны перекрытия, они блокируют воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.

Коллекторная схема имеет вариации. Но традиционное её исполнение выглядит так: две линии, одна из которых подает горячую воду, другая холодную. В неё входит:

  • шаровые краны;
  • аварийный шаровой кран на ГВС и такой же на ХВС;
  • фильтры тонкой и грубой очистки;
  • счетчик;
  • редуктор давления;
  • и, конечно, сам коллектор.

Преимуществ коллекторной разводки масса:

  • надежность;
  • возможность проводить работы, профилактику, отключив одну из линий без ущерба для других;
  • равномерный напор;
  • возможность установить (заранее продумать) индивидуальную фильтрующую систему.

Вместе с тем реализация такого сложного плана требует и больше усилий и знаний в проектировании и установке.

В старых домах

Безусловно, в системах водоснабжения в хрущевке, сталинке и прочих многоэтажных домах старой постройки будут существенные различия с трубопроводом новостройки.

Например, в новых домах используют в основном полимерные трубы для устройства водоснабжения. А попробуйте заменить часть трубы в сталинке на пластиковую разновидность – получите только сырость по всему полу, стенам из-за образующегося постоянно конденсата.

Также разница будет ощутимой, когда начнете планировать расположение точек подачи воды – напрямую зависит от особенностей планировки.

Множество нюансов в устройстве трубопровода в старых домах и новостройках, также как и в частном доме и в квартире. Всегда первый вариант более сложный, усовершенствованный и требует учесть массу рекомендаций и особенностей (например, протяженность магистрали, наличие дополнительных приборов, линий).

Материалы и инструменты

Рассмотрим все, что понадобиться для создания трубопровода в квартире:

  • В первую очередь, безусловно, нужно приобрести трубы. Пластиковые, металлопластиковые, медные – ассортимент огромен. И каждая разновидность имеет свою цены, свои преимущества и недостатки. Выбор за вами. Главное подобрать нужный диаметр в соответствии с необходимым напором воды, с протяженностью магистрали, с количеством бытовых приборов. Здесь действует принцип: чем больше потребность, тем больше диаметр.
  • Вам понадобятся следующие дополнительные материалы:

Крепёж для трубы

  1. крепежи;
  2. переходники;
  3. шланги, краны и прочие материалы для сантехники и приборов быта.
  • Из профессионального оборудования подготовьте сварочный аппарат, перфоратор, угловая шлифмашины.
  • Ручной инструмент: рулетка, уровень, молоток.
  • Средства защиты.

Последовательность работ

Инструкция по коллекторной разводке труб представляет собой поэтапный план действий:

  • Сначала перекройте воды в здании, в квартире (доме).
  • Устанавливаем шаровые краны – аварийные при входе на магистральных стояках. Не забудьте о профилактики протечек – о кранах отключения.
  • Фильтры грубой очистки.
  • Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
  • Осуществляем монтаж редукторов. Они позволяют предотвратить повреждения системы, если вдруг возникнет перепад давления. Редукторы устанавливают, если в стояке давление слишком высокое (выше пропускной способности других устройств, сантехнических). Чтобы излишки не сливались в канализационную систему, следует на данном этапе соорудить специальный сток.

Манометр установите вертикально. Вмонтируйте отсекающие краны. Проследите, чтобы стрелка прибора правильно отображала направление воды.

  • Коллектор – должен оказаться на своем месте. Максимально в них предусмотрено 4-е вывода. Если нужно больше, следует приобрести ещё один коллектор.
  • Прокладываем трубы. Многие рекомендуют пластиковые трубы, их легче устанавливать без помощи профессионалов. Но не всегда они являются удачным вариантом. Например, в старых домах, как мы отмечали в данной статье, если выбрать недорогую модель, можно об этом очень быстро пожалеть.

Скрытый монтаж труб

Монтаж осуществляется так:

  1. при необходимости трубы нарезают по размеру;
  2. сваривают в соединения.
  • Осуществляем проверку системы. Потребуется для этой цели помощник. Перекройте подачу воды, если обнаружите протечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена в точности по индивидуальной схеме, проблем с водопроводом у вас долго не возникнет.

Основные рекомендации

Если вы готовитесь провести все работы самостоятельно, обратите внимание на советы мастеров. Они рекомендуют экономить и соблюдать ряд правил:

  1. стыков, как и переходников, должно быть минимум – это позволит сэкономить и вместе с тем увеличит надежность вашей системы водоснабжения;
  2. необходимо четко соблюдать технологию соединения труб в соответствующих местах;
  3. последовательно реализуйте схему монтажа, чтобы получить нормальное распределение давления. Приобретите трубу с диаметром побольше, чтобы установить её в точке подключения. Так вы добьетесь нормализации давления.
  4. не забывайте об аварийных кранах – установите их на проблемных участках и в точке подключения, чтобы иметь возможность в любой момент перекрыть воду в нужных местах;
  5. шлангов также используйте по минимуму. Они не обеспечивают герметичность, и не выдерживают перепады давления.

Подойдите к вопросу с профессиональным энтузиазмом и бдительностью. Разводка труб водоснабжения в квартире, если все работы сделаны правильно, обеспечит вас бесперебойной подачей воды и подарит комфорт проживания.

Как работает водопровод в многоквартирном доме

Знаете ли вы, как работает водопровод в вашей квартире? Как устроена сантехника? Вот что вам нужно знать.

Только 35 процентов населения США живет в частных домах. Значительный процент из оставшихся 65 процентов проживает в многоквартирных домах. Но как в этих зданиях работает сантехника?

Многие арендаторы, которые живут, работают и даже владеют квартирами, не понимают своих систем водоснабжения.Это сбивает с толку, когда проблемы неизбежно возникают. Если вы не знаете, как работает сантехника, вы не можете знать, является ли проблема незначительной или чрезвычайной.

Чтобы узнать, когда и к какому специалисту позвонить, полезно изучить некоторые основы работы с сантехникой в ​​квартире.

Как работает сантехника

Во всех сантехнических системах используются две отдельные подсистемы, состоящие из труб. Один приносит внутрь пресную воду, а другой отводит сточные воды.

Система пресной воды использует давление для подачи воды туда, где она необходима в здании.

Система сточных вод не нуждается в давлении, так как сточные воды движутся вниз и из здания. Дренажные трубы всегда направлены вниз, чтобы сточные воды проходили через них.

Вентиляционные отверстия в канализационной системе пропускают воздух, что облегчает выход воды. Ловушки закрывают дренажную систему, поэтому после ее слива ничто не может подняться обратно.

Запорные клапаны для всей системы, а также для отдельных участков позволяют людям перекрывать поток воды, пока они устраняют проблемы. В системах также используется счетчик для измерения расхода воды.

Холодная вода выходит из кранов автоматически. Чтобы получить горячую воду, холодная вода проходит через нагреватель, повышая ее температуру.

Но в доме система работает иначе, чем в квартире. Рассмотрим подробнее сантехнику в квартире.

Основы сантехники в квартире

Многоквартирные дома делятся на многоэтажные и многоквартирные.

Что касается водопровода, то «многоэтажные» относятся к тем зданиям, которые слишком высоки, чтобы использовать давление муниципальной системы водоснабжения для охвата всего здания.Эти более высокие вертикальные здания нуждаются в системах, которые могут достичь каждого блока.

В многоквартирных домах также есть отдельные блоки, но нет одинаковых проблем с давлением воды. В многоквартирных домах можно использовать такие же водопроводные системы, как в домах - давайте посмотрим, как они работают.

Системы многоквартирных домов

Системы водоснабжения многоквартирных домов работают как системы домов на одну семью, за исключением того, что трубы разветвляются больше, чтобы обеспечить водой каждую квартиру.

Поскольку вода поступает в многоквартирную квартиру из городского водопровода, система труб, кранов и клапанов обеспечивает поступление воды туда, где она необходима.

Линии горячей и холодной воды обеспечивают водой краны на кухнях и в ванных комнатах. Водные соединения могут также существовать для посудомоечных машин, измельчителей, льдогенераторов и других приборов.

Система канализации-сброса (DWV) выводит сточные воды из каждого блока в многоквартирном доме.

Поскольку все эти трубы остаются скрытыми в стенах, большинство людей не думают о них, пока не столкнутся с проблемой.

Многоэтажные системы

Но в многоэтажной системе, такой как многоэтажный жилой дом, все выглядит немного иначе.

Давление

Одна из основных задач в системе многоэтажных квартир - получить давление, достаточное для того, чтобы вода достигла каждого блока.

В некоторых зданиях используются гравитационные резервуары на крыше, которые перекачивают воду из резервуаров для хранения на первом этаже или в подвале. Вода достигает резервуара на крыше, где сила тяжести помогает ей стекать в каждую единицу.

У других есть серия подкачивающих насосов, которые добавляют давление, необходимое для перемещения воды из резервуаров для хранения или прямо из городского водопровода.Эти насосы увеличивают существующее давление в системе.

Наконец, в некоторых многоэтажных системах используются гидропневматические резервуары для хранения. Вода поступает из муниципального водопровода или резервуаров для хранения в эти гидропневматические резервуары для хранения, где давление воздуха помогает протолкнуть воду туда, где она необходима.

Дренаж

В больших зданиях может быть несколько видов водоотводных систем: ответвления, вертикальные трубы и горизонтальные подземные линии.

Вертикальные стеллажи перемещаются с первого этажа или подвала здания на крышу.К ним относятся стеллажи для мусора, почвенные и дренажные трубы.

  • Сточные трубы отводят воду от «приспособлений для чистой воды», таких как душевые и раковины.
  • Стойки для грунта отводят воду от таких приспособлений, как писсуары или туалеты.
  • Вентиляционные трубы поддерживают систему только потоком воздуха - они фактически не перемещают воду.

Ответвления соединяют эти вертикальные стеки с каждым блоком. Они транспортируют сточные воды в соответствующую вертикальную трубу. От ответвлений отходы перемещаются к горизонтальным линиям.Горизонтальные подземные линии проходят под зданием и под действием силы тяжести перемещают сточные воды оттуда в местную систему сточных вод.

Эти дренажные системы также могут иметь однотрубную или двухтрубную конструкцию:

  • Однотрубная: сточные воды и твердые отходы перемещаются через единую дренажную систему.
  • Двухтрубная система: жидкие и твердые отходы перемещаются по раздельным системам.

Чем больше и сложнее здание, тем больше преимуществ от двухтрубной системы.

Регулирующие клапаны

Наконец, эти системы также нуждаются в регулирующих клапанах для каждого блока.Это снижает риск перекрестного загрязнения между устройствами. Это также позволяет перекрыть подачу воды к отдельному блоку, если требуется ремонт или блок не занят.

Нужна помощь по сантехнике в квартире?

Большинству многоквартирных домов иногда требуется помощь сантехника. Знание того, как работает сантехника, поможет вам понять проблемы, с которыми вы сталкиваетесь. Однако для их устранения все же требуется опытный профессионал.

Если вам нужен сантехник, не ищите дальше. Звоните (402) 731-2727 прямо сейчас, чтобы получить профессиональные сантехнические услуги.

Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

С помощью сантехника мы попытались облегчить задачи, которые, хотя и не являются чрезвычайно сложными, часто утомительны и подвержены ошибкам при выполнении анализа и проектирования системы водоснабжения зданий.

В этом руководстве мы представляем шаги по созданию сети узлов и труб, которые программа использует для проектирования системы водоснабжения, которая будет снабжать жилую квартиру.


Разделов в этом руководстве:


1 Схема проектирования водопровода

Первым шагом перед тем, как начать проектирование системы водоснабжения с помощью сантехника, является создание эскиза трубопровода и арматуры в системе.

Определение пути, даже если оно является частью проекта системы водоснабжения, в основном зависит от мнения проектировщика, архитектурной конфигурации Здания и Стандартов Сантехники в стране происхождения.

Здесь мы решили создать следующую схему:

На этом изометрическом виде:

В отношении этих цифр мы выделяем различные аспекты:

  • Для целей программы узел - это элемент, находящийся на стыке двух труб (как тройник, как в случае узлов N1 и N3 в сети холодного водоснабжения и N2 для обеих сетей). Узел также считается точкой, в которой вы должны поставить сантехнику в сети (оставшиеся узлы в схеме). Нет необходимости определять узел в направлении изменения горизонтальных или вертикальных труб, если только не требуется изменить диаметр в трубах.
  • Узел Riser - это точка подключения, где он должен быть вертикальной подающей трубой (водопроводным стояком) здания или, если водопроводная сеть обслуживается прямой подачей из общественной системы, она соответствует дому ниже по течению. точка водомера. В целях расчета и проектирования здесь вы указываете давление подачи (режим расчета) или где программа рассчитает минимальное давление, необходимое для удовлетворения рабочего давления наихудшего приспособления водопроводной сети.
  • Каждому узлу присваивается уникальное имя или метка. В примере это было присвоено узлам с приспособлениями, их сокращения, а именно: «La» санузел, «Lt» для лотка для белья и т. Д.

Хотя проектируемая система водоснабжения имеет сеть горячего водоснабжения, а сеть холодной воды необходима только в том случае, если приборы получают оба источника, укажите уникальное имя для узла.

Аналогично, в точках перекрытия двух сетей нет необходимости создавать два узла, как в случае узлов N2 и Htr (нагреватель).

2 Определение проектных свойств приспособлений

Основой метода HUNTER при проектировании систем водоснабжения является определение арматуры в каждой арматуре. В «Сантехнике» доступные приспособления уже имеют предопределенные значения для этого параметра, которые пользователь может изменить в Диспетчере приспособлений:

Помимо столбцов с описанием и изображением приспособления, существуют следующие столбцы:

Крепежные элементы (общая, холодная и горячая вода) Колонны.

Соответствует приспособлениям по методу Хантера, используемым в частных и общественных системах водоснабжения. В соответствии с опцией, выбранной в поле «Занятость» вверху, сантехник будет использовать соответствующие групповые значения.

Обратите внимание, что значения в Total F.U. Столбец будет использоваться для расчета вероятного потока для труб в водопроводном стояке , если он существует в проекте. Проектирование внутренней системы водоснабжения будет выполнено с использованием значений Columns Cold F.У. и Хот Ф. в соответствующих сетях.

Колонна минимального давления

Здесь необходимо указать минимальное рабочее давление , необходимое для работы каждого приспособления .

Как правило, стандарты сантехники устанавливают минимальное значение для всех выходов сантехники, в зависимости от того, являются ли они приспособлениями для резервуаров или сливных клапанов, но при разработке сантехники мы выбрали установку различных давлений в соответствии с характеристиками каждого сантехнического приспособления. В любом случае пользователь может изменить эти значения.

Колонна минимального диаметра

В зависимости от характеристик каждого приспособления диаметр трубы подачи приспособления может варьироваться, поэтому именно в этом столбце пользователь должен выбрать диаметр трубы подвода приспособления. Предполагается, что этот диаметр одинаков как для труб холодной, так и для горячей воды.

На следующем рисунке он выделен для случая кухонной мойки (Ks) в нашем примере, подводящие трубы для арматуры:

Одно из предупреждений, которое водопроводчик покажет в случае, если диаметр трубы системы водоснабжения (синие и красные линии на предыдущем изображении) меньше минимального диаметра, указанного для трубы подачи арматуры, следующее:

, чтобы пользователь мог внести изменения, необходимые для исправления ситуации.

Колонна с геометрической высотой

Для расчетов систем водоснабжения сантехник представит два значения давления в каждом узле:

Давление на узле перед подачей приспособления (если оно установлено) и давление на выходе (где приспособление будет подключено), которое должно быть больше или равно указанному значению в Мин. Столбец давления в диспетчере приспособлений.

На рисунке мы соотносим значения давления, представленные в таблице узлов, с его положением в системе водоснабжения:

Колонна длины трубы.

В этот столбец добавлена ​​возможность не только устанавливать длину подводящих труб к арматуре, но также можно указать фитинги, которые на них устанавливаются (колена и т. Д.). Спецификации этих приспособлений не только позволяют рассчитать эквивалентную длину и соответствующие потери напора в этих участках труб, но также будут учтены при составлении списков материалов.

Длина и аксессуары, указанные в этом столбце (а также минимальный диаметр и геометрическая высота), будут считаться одинаковыми для обеих линий подачи к арматуре (холодной и горячей воды).

Для доступа к диалоговому окну «Установленные фитинги в ответвлениях труб», нам нужно будет навести курсор на ячейку приспособления, которое мы хотим изменить, и нажать кнопку «Эквивалентные длины»:

Первая строка зарезервирована для указания длины трубы в подающем стояке приспособления. Эту строку нельзя удалить из таблицы.

В следующих строках указываются тип и количество установленных фитингов в стояке подачи светильников.В нашем примере, для приспособления для кухонной мойки (Ks), у нас будет только колено 90 ° плюс прямая длина трубы.

Чтобы добавить фитинги в таблицу «Установленные» , необходимо выбрать их в таблице «Доступные фитинги » и нажать кнопку «Добавить»:

Вы также можете дважды щелкнуть выбранный фитинг, чтобы добавить его в список установленных.

Чтобы исключить или уменьшить количество установленного аксессуара , процесс аналогичен:

Эта процедура указания значений в таблице приборов должна быть действием, которое происходит только один раз (когда мы начинаем использовать программу), обычно потому, что большая часть задействованных здесь данных регулируется некоторыми сантехническими стандартами.

Сохранение изменений в файле конфигурации сантехника

Чтобы сохранить изменения, внесенные в таблицы, такие как «Крепления», «Фитинги» (эквивалентные длины) и диаметры, делая их доступными для новых проектов, которые мы создаем, вы должны выбрать меню «Параметры настройки» → «Сохранить конфигурацию» в меню «Пуск»:

При использовании этой опции в приложении будут сохранены опции и единицы расчета, указанные на вкладке «Конфигурация».

Таким образом, при создании нового проекта проектирования системы водоснабжения таблицы и конфигурации будут соответствовать Стандартам и критериям проектирования проектировщика.

Если вы хотите восстановить параметры по умолчанию, включенные в «Сантехник »; вы можете использовать опцию Восстановить таблицы (см. рисунок выше), при этом все внесенные изменения отменяются. Эта опция доступна только для новых проектов.

3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

Другой аспект перед созданием сетей в Plumber - определить свойства труб, которые будут использоваться , и, если мы решим использовать метод эквивалентной длины фитингов для расчета потерь напора, их соответствующие значения должны быть указаны в Менеджер по фурнитуре.

Главный приоритет, поскольку от него зависит несколько факторов, - это обеспечение того, чтобы были введены номинальный и внутренний диаметры (последний используется для гидравлических расчетов), , доступный для типа трубы, используемой в проекте. чтобы сантехник мог сделать правильный выбор в зависимости от диаметров, полученных при расчете.

Независимо от метода определения размеров труб, выбранного пользователем в «Сантехнике», процедура состоит в том, чтобы получить расчетный диаметр и из него выбрать значение номинального диаметра, наиболее близкое к значению выше или ниже, как указано в таблице диаметров проекта.

Здесь мы указываем шаги и характеристики этих двух вариантов, поэтому мы предлагаем вам проверить это.

4 Создание системы водоснабжения в сантехнике

Одной из выдающихся особенностей Plumber является способность содержать несколько систем водоснабжения с разными характеристиками в одном проекте . Это дает возможность выполнить проектирование стояка, назначив каждому из его узлов одну или несколько систем водоснабжения в проекте, имитируя реальную ситуацию в многоуровневых зданиях.

После создания нового проекта в «Сантехнике», первое, что вам нужно сделать, это создать новую систему водоснабжения :

На вкладке «Проект» программы нажмите кнопку «Создать водопроводную сеть»:

Справа от кнопки «Создать водопроводную сеть» мы также найдем кнопки для удаления или редактирования фактических свойств водопроводной сети, обсуждаемых ниже.

При нажатии на кнопку Create Water Network откроется редактор свойств Water network Properties Editor , свойства которого мы выделяем на рисунке:

Таким образом, при назначении свойств и нажатии ОК, чтобы закрыть редактор , новая водопроводная сеть будет активна в Списке проектов:

В Таблице узлов сети Active Water есть только один узел: узел стояка.Это имя по умолчанию, присвоенное тому, что будет источником системы, но в любом случае вы можете изменить. Этот узел не может быть удален из проекта, потому что вокруг него будет определяться давление, необходимое в случае нахождения в расчетных условиях или, в случае условия расчета, когда давление подачи будет фиксироваться пользователем.

Как перейти от расчетного состояния системы водоснабжения к расчетному?

Когда вы поместите курсор в строку узла переходной платы и нажмете кнопку «Редактировать узел» , вы увидите диалоговое окно «Данные узла».В нем, помимо текстового поля для редактирования имени узла, вы найдете активный флажок с текстом: Расчет давления.

Когда этот флажок установлен, мы говорим программе рассчитать необходимое давление в узле источника, чтобы соответствовать рабочему давлению самого неблагоприятного приспособления системы водоснабжения. Это расчетное условие.

Если он не выбран , вам будет представлено текстовое поле, в котором вы должны ввести известное давление на этот узел. Это условие расчета в сантехнике:


5 Добавление узлов

Вкладка «Проект», панель «Сети» , содержит необходимые кнопки для создания , удаления и редактирования компонентов проекта . На этом уровне будут активны только кнопки New Node и Edit Node.

Когда нажимает кнопку New (Node), редактор данных узла отображает с двумя свойствами, которые нужно назначить:

При создании узлов будет назначена метка по умолчанию, состоящая из префикса, который был определен в разделе «Создание водной сети» (Редактор свойств водной сети), плюс соответствующий номер.

В этом примере после добавления узлов в соответствии с нашим эскизом у нас будет следующая таблица узлов:

Удаление и редактирование узлов

С узлами, созданными в нашем проекте , можно получить доступ к параметрам редактирования узлов, поэтому щелкните соответствующую строку и нажмите кнопку «Изменить» или, выбрав строку (щелкнув ее заголовок), перейдите к параметру «Стереть». Оба параметра на панели «Сети», в группе «Узлы», на вкладке «Проект».

Следует иметь в виду, что, исключив узел из реальной системы водоснабжения в проекте, он также исключит трубы, если это так, подключенные к этому узлу.

6 Создание труб водопровода

Сантехник настроен на обработку отдельно сети холодной воды от горячей воды , хотя, в конце концов, это одна и та же сеть водоснабжения. Возможно выполнение проектирования сетей водоснабжения, которые подают только холодную воду; поэтому строительство трубопровода для горячей воды в проекте не является обязательным.

Особенность этого разделения заключается в том, что источник системы холодного водоснабжения - это Узел, который мы ранее определяли как стояк. А в случае системы горячего водоснабжения источником будет соответствующий водонагреватель.

Необходимо, чтобы пользователь имел в виду следующие аспекты:

  • Если в проекте (нижняя правая таблица на вкладке «Узлы и трубы» главного окна «Сантехника») есть трубы с горячей водой), должен быть хотя бы один узел с нагревателем, связанным в таблице узлов.
  • По крайней мере, одна из труб в сети горячего водоснабжения должна иметь в качестве верхнего узла узел с водонагревателем, назначенным (поскольку он является источником этой системы).
  • В сети холодного водоснабжения также должна быть труба, конечный узел которой подводится к узлу с соответствующим водонагревателем (для возможности подачи горячей воды в сеть).
  • Программа рассчитает , исходя из длины и диаметра, назначенных в Диспетчере приспособлений для водонагревателя, потери напора , вызванные прохождением воды со стороны холодной воды водонагревателя к входу горячей воды. сеть.

Перед выполнением расчета системы водоснабжения Сантехник проверит введенные данные, чтобы убедиться, что большинство предыдущих предварительных условий удовлетворены .В противном случае он выдаст пользователю соответствующее сообщение и остановит расчет.

Добавление новых труб будет производиться с помощью кнопок на панели Networks вкладки Project:

При выборе этой опции (Новая труба холодной или горячей воды) будет представлено диалоговое окно Данные трубы , в котором необходимо установить, какой из ранее созданных узлов в проекте будет стартовым, а какой Конечный узел этого участка трубы.

Важно, во время спецификации начального и конечного узлов каждой секции трубы, принять во внимание, что начальный узел находится выше по потоку от трубы (принимая во внимание, конечно, направление потока в сети. ) и конечный узел, расположенный ниже по потоку. Это гарантирует, что результаты соответствуют открытой или разветвленной сети, что характерно для большинства систем водоснабжения в зданиях.

В этом редакторе мы найдем опцию «Расчет диаметра », которая, по умолчанию, активна (отмечена), чтобы диаметр участка трубы был рассчитан автоматически .Если по какой-либо причине или критерию пользователя необходимо указать диаметр, чтобы программа не изменяла его, эту опцию необходимо деактивировать (снять флажок), чтобы отобразить список доступных номинальных диаметров в проекте для выбора желаемого диаметра:

Самая важная часть в этом редакторе (не только если у вас есть возможность рассчитать потери методом эквивалентной длины, но и установить списки материалов проекта) - это кнопка Lengths , в которой мы можем укажите, как мы видели ранее, фитинги для установки на этом участке трубы:

Обратите внимание на предыдущий рисунок, что по умолчанию создается фитинг в каждой секции трубы: тройник , предполагая, что большая часть созданных ответвлений будет снабжать сантехническую арматуру.

В отношении вышеупомянутого, важно, чтобы пользователь в тех секциях, которые соответствуют конечным ответвлениям (как в случае секции N3-Gh3 нашего примера системы водоснабжения) , изменил этот тройник на 90 ° Локоть.

Кроме того, в диалоговом окне «Данные трубы» вы найдете флажок с текстом «Приспособления для снабжения с промывочным клапаном», который по умолчанию отключен. Назначение этой опции состоит в том, чтобы позволить пользователю определить, какие трубы поставляют арматуру с промывочным клапаном , и в этом случае сантехник определит вероятный расход, используя соответствующие значения из метода HUNTER.

В нашем примере нет приспособлений с промывочным клапаном, поэтому мы оставим опцию отключенной для всех труб.

Наконец, у нас будут следующие таблицы труб:

Удаление и редактирование труб

Как и в случае с узлами, мы можем редактировать строки, помещая курсор в любую ячейку соответствующей строки и нажимая кнопку «Редактировать».

Чтобы удалить трубу , учитывая, что он удалит все трубы, которые ей поставляются, выберите строку (щелкнув ее заголовок) и нажмите кнопку «Стереть»:

В группе кнопок, связанных с трубопроводами в каждой системе водоснабжения (холодной или горячей воды), найдет кнопку, которая позволяет нам напрямую получить доступ к информации о длинах труб и установленных на них фитингов:

7 Результаты проектирования системы водоснабжения

На этом уровне у нас есть вся информация, необходимая сантехнику для выполнения расчета или проектирования системы водоснабжения.Только удостовериться нужно:

  • Если вы проектируете, , то есть: Если вы хотите определить минимальное давление, необходимое в источнике системы водоснабжения (узел стояка), необходимо включить параметр расчета давления в вышеупомянутом узле (отмечено).
  • Если вы хотите рассчитать сеть , то есть знать, какие реальные давления на узлах и сантехнических устройствах, вы должны указать давление в узле Riser, для которого вы должны отключить опцию Расчет давления этого узла.

Таким образом, остается только нажать на кнопку «Фактическая водная сеть» на панели «Расчет» (вкладка «Проект») и, в случае отсутствия проблем с предоставленными данными, будет показано следующее окно с предупреждением:

, с помощью которого мы узнаем, что решение было достигнуто в расчете.

Давайте посмотрим на результаты:

Требуемое давление на источнике системы водоснабжения (узел стояка)

Давления, рассчитанные как на узле, так и на выходе поставляемого приспособления, если применимо, будут представлены в таблице узлов.Мы увидим предупреждающий символ в виде флажка, который сообщает нам, что расчет (то есть давление, рассчитанное для исходного узла) было выполнено в соответствии с минимальным рабочим давлением прикрепленного к нему приспособления (как указано в Приспособлениях). Менеджер):

Просматривая остальное давление на выходе в узлах с подключенной сантехникой (как в сетях холодного, так и горячего водоснабжения), вы увидите, что он удовлетворен тем, что его значение больше указанного в таблице приспособлений водопровода. Сеть (Менеджер приспособлений).На следующем рисунке это сравнение выполнено для кухонной мойки (Ks) и душа (Sh):

Диаметры в отводах труб.

Когда расчет будет завершен, мы сможем увидеть, что номинальный диаметр был назначен трубам (те, в которых была сохранена опция «Расчет диаметра») , в соответствии с тем, что указано в диспетчере диаметров проекта.

Кроме того, таблицы труб обновлены, чтобы представить результаты каждого из параметров гидравлического расчета.В нашем примере , сохранив все трубы с включенной опцией расчета диаметра , мы получаем следующий результат:

Отмечено, что наблюдается постоянство уменьшения диаметров по мере удаления от стояка, за единственным исключением, что отображается для труб N3-Gh3 и Sh-Gh3, предупреждающие значки. Чтобы получить подробную информацию об этих предупреждениях, необходимо дважды щелкнуть по ним, чтобы просмотреть сообщение:

В данном случае нам указано, что диаметр штуцера подающей трубы для садового шланга больше, чем диаметр ответвления, которое питает его от водопроводной сети , что противоречит общим рекомендациям гидравлического проектирования.

Для устранения этого предупреждения мы можем установить, редактируя указанные трубы, диаметром 19,05 мм , равным диаметру трубы подачи садового шланга. В случае ответвления N3-Gh3:

После внесения изменений мы должны снова нажать кнопку Рассчитать фактическую водную сеть, чтобы обновить результаты.

При выполнении вышеупомянутого изменения мы увидим корректировку давления в сети водоснабжения (и других параметров).

Таким образом, не выводя никаких дополнительных сообщений об ошибках или предупреждениях, мы готовы визуализировать оставшиеся результаты расчета.

Таблица размеров приспособлений, расчет вероятного расхода и диаметров

Эта таблица, , которая не редактируется напрямую , является той, которая появляется, когда мы выбираем вкладку «Диаметры» в главном окне сантехника:

Здесь мы увидим, среди других параметров, расчетный диаметр, полученный программой , выбранный номинальный диаметр и скорость потока для внутреннего диаметра, связанного с этим номинальным диаметром.

Когда расчетная скорость потока для выбранного номинального диаметра любой трубы выходит за пределы диапазона от 0.6 и 3 м / с, в этой ветке будет отображаться значок предупреждения, чтобы уведомить пользователя об этой ситуации. Этот диапазон, вообще говоря, устанавливается как «рекомендуемый» при проектировании систем водоснабжения в зданиях.

Это случай ответвлений Gh3-N3 и Gh2-Sh, которые имеют скорости ниже 0,60 м / с из-за модификации, которую мы выполняли ранее в Таблицах труб.

Таблица расчета эквивалентных длин труб

Третья вкладка в главном окне сантехника содержит расчет эквивалентных длин в каждой секции трубы , представляющий для каждой секции фитинг, количество, частичную эквивалентную длину и, наконец, общую эквивалентную длину:

Эта таблица, как и предыдущая, не редактируется напрямую, и представляет последние два столбца только в том случае, если выбранный метод расчета потерь напора (вкладка Конфигурация → панель расчета потерь напора) соответствует Эквивалентной длине.

Что касается гидравлической конструкции, то и все! Всего за несколько кликов мы сделали проект системы водоснабжения с сантехником.

Наконец, давайте посмотрим на список материалов, нажав кнопку «Списки материалов » на вкладке «Результаты» → панель «Материалы»:

Здесь в отдельных группах отображаются сантехника, трубы и фитинги для холодной воды и соответствующие элементы для системы горячего водоснабжения.

Из Таблицы перечня материалов, а также с другими таблицами расчетов и результатов проектирования системы водоснабжения с помощью сантехника, можно распечатать, а также экспортировать в Microsoft® Excel, так же, как и с любым другим. другая программа для Windows®.

Водопроводные квартирные советы и способы монтажа сантехнических труб. Какую выбрать трубу для водопровода видео-советы

Какой должна быть схема водоснабжения квартир? Перед началом работы,
Вы пришли к выводу, что трубы для водоснабжения в квартире необходимо заменить, так как существующая водопроводная система сгнила и пришла в негодность. На вопрос о замене коммуникаций могут также подтолкнуть факторы, как необходимость капитального ремонта в квартире, скорейшего заселения в новостройку, где помимо стен все приходится делать своими руками.Если квартира новая, то вот вам и карты в руки, как говорится, по продуманной схеме водоснабжения в квартире можно получить удобную в эксплуатации. Перед началом работ следует также учесть еще один важный момент: устанавливать сантехнику в квартире своими руками следует параллельно с системой фильтрации воды.

Фильтроэлементы могут быть настроены для каждого клапана индивидуально, а также при поступлении после учётного устройства. Эту осторожность следует проявлять в самом начале, перед установкой водопровода, так как это будет зависеть от качества потребляемой воды и состояния вашего здоровья.Кроме того, фильтрованная вода содержит небольшой процент примесей и солей, что значительно продлевает срок службы труб и вспомогательного оборудования.

Прежде чем приступить к установке водопровода, необходимо решить ряд вопросов:

  • Выберите трубу и, соответственно, материал, из которого они изготовлены.
  • Определите количество арматуры, арматуры, кранов, труб, стояков и других элементов схемы отвода. Чтобы облегчить решение этого сложного вопроса, необходимо спланировать.

Необходимо построить первый плоский водяной контур, план которого отобразить на бумаге в виде чертежа на основе плана помещения.

Грамотно составленный чертеж определит выбор расходных материалов и количество всех элементов водопровода.

Старая система водоснабжения может подсказать, какое количество труб потребуется для установки в том случае, если вы решили не делать полную перепланировку водопровода. Планируя водопроводную систему, не забудьте подумать о будущей возможности подключения дополнительного оборудования, для чего необходимо подготовить резервное место для их подключения.

Видео:

Способы разводки водопровода

Прокладка водопровода в квартире. Тройник и водопроводный контур квартир.

Монтаж водопровода в квартире может производиться несколькими способами, наиболее актуальными и технически правильными являются тройник и коллекторный контур. Давайте рассмотрим их подробнее:

Тройниковая (последовательная) схема подключения водопровода в квартире подразумевается проводкой от централизованного питания до всех потребителей индивидуально.В этом способе подключения используется большое количество соединителей, но, проточная труба при этом немного меньше, чем при использовании метода коллектора. К тому же прокладка водопровода в квартире с тройниками и фитингами, это несложная конструкция, да и по цене выходит вполне доступная. К существенному недостатку данной схемы можно отнести периодический поток воды в некоторых местах соединения, поскольку система состоит из множества отдельных элементов. Кроме того, в определенных точках подключения может наблюдаться перепад напора напора воды.Возможна электросхема электропитания в квартире.

Схема подключения воды в квартире

Метод подключения коллектора

считается более надежным, хотя его стоимость значительна. А вот овчинка вычинки стоит, поэтому лучше один раз вложиться в грамотный монтаж водопровода в квартире. Отличительной особенностью данной схемы является независимое подключение каждого пользователя в квартире от водопровода, что позволяет легко проводить профилактику, ремонт и замену каждого из них, не отключая всю систему водоснабжения.Эти, к сожалению, могут похвастаться последовательной схемой, благодаря которой в плоский прибор можно вмонтировать сантехнику. К тому же замена водопровода в квартире не составит проблем, ведь на некоторых участках подача воды может производиться автономно. Такой вид подключения практически лишен серьезных недостатков.

Видео:

Скрытая и открытая прокладка водопровода в доме

Вам наверняка приходилось сталкиваться, трубы, расположенные снаружи, со временем начинают раздражать, да и имеют не очень эстетичный вид.Особенно это касается старых квартир, которые давно нуждаются в ремонте. Вспомните, как некрасиво выглядит установка водопровода в квартире, особенно стояков и труб в небольших комнатах туалета или ванной, сшивают учетные декоративные ширмы, тем самым ограничивая и без того скудное пространство. Поэтому в открытой прокладке труб есть определенный недостаток. А вот скрытая прокладка снимет свайные трубы. Кроме того, замена водопровода в квартире скрытым способом имеет ряд существенных преимуществ.Оба метода имеют свои особенности и преимущества:

Когда стена трубы в скрытом процессе протыкается в стенах, затем заделывается, после чего комната имеет красивый внешний вид. Замена водопроводных труб в квартире тоже нужна, потому что со временем сужается их просвет, и они забиваются, что может привести к нежелательным последствиям. Кроме того, скрытые в стенках трубы не мешают расположить мебель, предметы сантехники, бытовой техники и другого оборудования, которое иногда невозможно установить из-за того, что просто мешает эта труба.К тому же отсутствие трубы снаружи исключает их повреждение.

Замена воды в плоских трубках открытым способом также имеет положительные нюансы. Во-первых, нет никаких ограничений в выборе расходных материалов, однако можно поставить любую трубку. Установка и замена водопроводных труб в квартире не требует нарезания пазов для их прокладки, а значит, затраты будут намного ниже. К тому же заменить негерметичный компонент системы не составит никаких проблем, и это сделает его намного проще и удобнее, чем скрытый водопровод.К недостаткам можно отнести некрасивый внешний вид и уменьшение полезной площади помещения, из-за чего иногда нет возможности установить, например, мебельный блок.

Видео:

Что можно использовать для монтажа труб?

трубы из нержавеющей стали они считают прочными, так как срок их службы превышает 60 лет, к тому же они не боятся ржавчины и разрастаний. Их легко установить, но такие трубы очень дороги.Через них, например полотенце насквозь, легко определяется по температуре горячей воды в квартире.

Медные трубы тоже дороги, но прослужат до 80 лет и просты в установке. Не боится коррозии и легко гнется при установке.

Полипропиленовые трубы

обладают хорошей прочностью и могут эксплуатироваться старше 50 лет. Для установки понадобится специальный паяльник и ножовка (или ножницы) для их резки. Для горячего водоснабжения Twig рекомендуется устанавливать трубы, армированные металлом или стекловолокном.

Polietelina Трубопроводы также соединяются сваркой. Они довольно прочные и могут прослужить более 40 лет.

Видео:

Видео:

Схема электроснабжения домов горячего водоснабжения. Водоснабжение и канализация многоэтажного (многоквартирного) дома. Что такое система горячего водоснабжения

Для того, чтобы любое жилое строение нормально функционировало, монтируется водопровод.Его грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно описана схема горячего водоснабжения, виды подключения и его особенности в многоквартирном доме.

Схема водоснабжения и водоотведения - Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой здание большой этажности очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехникой.Другими словами, схема водоснабжения в многоквартирных домах представляет собой некий комплекс с отдельными слоями труб, регуляторами давления, фильтрами и приборами учета.

Чаще всего воду центрального водопровода используют жители многоэтажных домов. С помощью водопровода он подается в отдельные водопроводные устройства под определенным давлением. Часто воду очищают хлорированием.

Состав центрального водопровода

Схемы централизованного водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистных станций.Прежде чем попасть в квартиру, вода от насосной станции проходит долгий путь в воду. Только после очистки и дезинфекции вода отправляется в распределительную сеть. С помощью последней воды она подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть медными, металлопластиковыми и стальными.

Концепция централизованного водоснабжения - Фото 02

Последний вид материала практически не используется в современных постройках.

Виды схем водоснабжения

Водопровод бывает трех видов:

  • коллектор;
  • последовательный;
  • комбинированный (смешанный).

В последнее время, когда в квартирах все чаще встречается большое количество сантехники, используют коллекторную схему разводки. Это оптимальный вариант для нормального функционирования всех устройств. Схема горячего водоснабжения теплового типа исключает перепады давления в разных точках подключения.Это главное преимущество данной системы.

Схема коллективного подключения

- Фото 03

Если рассмотреть схему более подробно, можно сделать вывод, что проблем с использованием сантехники по назначению при этом не возникнет. Суть подключения такова, что каждый индивидуальный водопотребитель подключается к коллекторам горячей и холодной воды изолированно. В трубах не так много разветвлений, поэтому вероятность протечки очень мала.Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, но стоимость оборудования достаточно высока.

По мнению специалистов, коллекторная схема горячей воды требует установки более сложных сантехнических приборов. Однако эти отрицательные стороны не так критичны, особенно с учетом того, что коллекторная схема имеет множество преимуществ, например - скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки водопровода в квартире - Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома - самый простой способ разводки.Такая система проверена временем, введена в строй еще во времена СССР. Суть его устройства в том, что трубопровод холодной и горячей воды проводится параллельно друг другу. Инженеры советуют использовать эту систему в квартирах с одним санузлом и небольшим количеством сантехнического оборудования.

В народе такую ​​схему горячего водоснабжения многоэтажного дома называют теаникой. То есть магистральные магистрали - это сборные, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько серьезных недостатков:

  1. В случае протечки трудно искать поврежденные участки.
  2. Невозможность подачи воды на отдельный сантехнический прибор.
  3. Сложность доступа к трубам в случае поломки.
Горячее водоснабжение жилого дома. Схема

Трубопроводная разводка подразделяется на два типа: на подачу горячей и холодной воды. Кратко их называют ГВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сети ГВС состоит из двух типов разводки - нижней и верхней. Для поддержания высокой температуры в трубопроводе часто используют фланцевую разводку.Гравитационное давление вынуждено циркулировать в кольце, несмотря на отсутствие водоподготовки. Он охлаждается в стояке и поступает в ТЭН. По трубам подается вода с большей температурой. Так происходит непрерывная циркуляция охлаждающей жидкости.

Устройство горячего водоснабжения дома - Фото 05

Тупиковые магистрали тоже не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых домах с небольшим этажом.Если планируется неудобный отбор воды, то применяется циркуляционный трубопровод. Инженеры советуют применять горячее водоснабжение в многоквартирных домах (схема рассмотрена выше) с этажностью не более 4-х. Трубные изделия с тупиком стоят в общежитиях, санаториях и гостиницах. Сетевые трубопроводы трубопроводов имеют меньшую металлическую емкость, поэтому охлаждаются быстрее.

Сети

ОБД в своем составе имеют магистральный горизонтальный трубопровод и распределительные стояки. Последние предусматривают прокладку труб на отдельном объекте - квартирах.ГВС монтируется в максимальной близости от сантехнического оборудования.

Для зданий с большой протяженностью магистральных труб применяются схемы с циркуляцией и хлопьями с подачей трубопроводов. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Схема однотрубная ГВС - фото 06

Двухтрубный контур ГВС - Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС.Принцип работы заключается в том, что насос забирает воду с обратной магистрали и подает ее в ТЭН. Трубопровод имеет большую металлоемкость и считается наиболее надежным для потребителей.

Для обеспечения многоэтажного горячего водоснабжения необходимо будет создать в системе повышенное давление и заданную температуру воды, а также создать целую систему трубопроводов и оборудования. Подключение горячего водоснабжения многоквартирного дома возможно по разным схемам: верхняя разводка и нижняя планировка.

Схема горячего водоснабжения многоквартирного дома

Горячая вода поступает из котельной с помощью коллекторных насосов, которые могут быть подземными или наземными. Их утепляют, чтобы уменьшить тепловые потери. Трубопровод запускается в подвале дома, где он разветвляется до потребителей. Кроме того, создается обратный путь, по которому неиспользованная вода снова подается в подвал и уходит в котельную. Происходит циркуляция воды.

Температура воды

Существуют определенные нормативы температуры подаваемой воды, которая должна быть в пределах 65-75 градусов.Такая температура устанавливается по следующим причинам:

  • чем выше температура, тем быстрее погибают бактерии;
  • верхний предел ограничен из-за возможности ожоговых ожогов.

Есть тупиковые схемы горячего водоснабжения. Вода не циркулирует, а если не использовать, то остынет.

Трубопровод разводки в квартире

Трубопроводы уложены рядом с холодной водой. Вершины спарены трубами горячей воды, а низ холодный.Укладка труб скрытая в стене или открытая, укладывается на пол или стену.

Практически каждый россиянин рано или поздно сталкивается с нарушением своих прав в сфере ЖКХ.

Одним из таких нарушений является несоответствие нормативным требованиям Уровень давления воды в системах центрального водоснабжения.

Уважаемые читатели! В наших статьях рассказывается о типичных способах решения юридических вопросов, но каждый случай уникален.

Если вы хотите узнать , как именно решить вашу проблему - обратитесь в форму онлайн-консультанта справа или позвоните по телефону бесплатной консультации:

Зачем вам это нужно знать?

Знание точных данных напора подаваемой воды в квартире необходимо для:

  • профилактика выход из здания клапаны и муфты сантехнического оборудования, повреждение бытовой техники при повышенном давлении воды;
  • прокладка причины отказа бытовых и сантехнических приборов с пониженным давлением воды;
  • подключения новых бытовых и сантехнических приборов с повышенным водопотреблением.

Ознакомьтесь с нашими требованиями к качеству питьевой воды.

Что регулируется?

Основой регулирования расхода воды, подаваемой в жилые помещения, является СНиП 2.04.2-84, согласно которому проектируются системы централизованного водоснабжения.

Согласно этой СНС минимальный входной показатель давления воды на первом этаже составляет 1 бар (1 атмосферная единица), что позволяет создать 10-метровый водяной столб.

В многоквартирном доме

В многоквартирном доме за каждый дополнительный этаж Напор воды на входе увеличить на 4 метра, или на 0.4 бар.

Например, в 5-ти этажном доме формула расчета Напор подаваемой воды выглядит так:

10+ (4 * 5) = 30 метров, или 3 атмосферы,

где 10 (м) - минимальное давление воды, подаваемой на 1-й этаж, 4 (м) - условно принятая высота этажа, 5 - количество этажей.

Это минимальное давление воды, подаваемой на первый этаж 5-ти этажного дома, утвержденное строительными нормами.

В частном доме

Давление воды в частном жилом доме рассчитывается исходя из его этажей. Поскольку высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными минимальными нормативами считается 1 атмосферная единица .

При превышении 10-метровой отметки минимальное значение Устанавливается на 2 атмосферных уровнях.

Точные цифры для более низких стандартов

Какое давление воды в квартире должно быть? Точные эталоны , установленные СНиП 2.04.02-84 и СНиП 2.04.02-85 для потребителей:

Это крайние значения, выход за которые является основанием для подачи жалобы с жалобой в управляющую компанию и перерасчетом денежных средств.

Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:

В настоящее время горячее водоснабжение - неотъемлемая часть жизни большинства людей на планете. Без него его нет ни в одной квартире, а в жилом доме. Устройство ГВС - сложный процесс, к тому же существует несколько типов подключения систем.В этой статье мы рассмотрим все системы горячего водоснабжения, расчет и виды водонагревателей.

Вне зависимости от типа ГВС подключается вся совокупность оборудования, которое предназначено для нагрева воды и ее распределения по различным точкам водоснабжения. В этом оборудовании вода нагревается до необходимой температуры, после чего насосом и по трубопроводу подается в дом. Различают открытую и закрытую систему горячего водоснабжения.

Открытая система

Система открытия ГВС отличается наличием циркулирующего в системе теплоносителя.Горячая вода поступает напрямую из централизованной системы отопления. Качество воды из крана и отопительного оборудования ничем не отличается. В итоге получается, что люди пользуются теплоносителем.

Открытая система названа так в связи с тем, что подача горячей воды осуществляется от открытых кранов системы отопления. Схема ОБД многоэтажного дома предусматривает использование открытого типа. Для частных домов такой вид стоит слишком дорого.

Следует знать, что экономия открытой системы происходит из-за отсутствия необходимости в устройствах нагрева воды для нагрева жидкости.

Особенности open guv

При установке открытого ГВС необходимо учитывать принцип работы. Открытый ГВС бывает двух видов в зависимости от типа циркуляции и транспортировки теплоносителя к радиаторам. Существуют системы с открытым кодом с естественной циркуляцией, использующие для этих целей насосное оборудование.

Естественная циркуляция осуществляется таким образом: открытая система исключает наличие избыточного давления, поэтому в самой высокой точке оно соответствует атмосферному, а в самой низкой - показатель несколько выше за счет гидростатического действия столба жидкости.Благодаря небольшому давлению происходит естественная циркуляция теплоносителя.

Принцип естественной циркуляции довольно прост, за счет разной температуры теплоносителя и, соответственно, разной плотности и массы, которые при охлаждении воды при низких температурах и большей массе вытесняют горячую воду меньшей массы. Так просто объясняется существование самостоятельно используемой системы, которую еще называют гравитационной. Главный плюс такой системы - абсолютная энергонезависимость, если параллельно работающие котлы для отопления не используют электричество.

Важно знать! Сводные трубопроводы изготавливают с большим уклоном и диаметром.

При невозможности естественной циркуляции применяется насосное оборудование, увеличивающее расход теплоносителя по трубопроводу и сокращающее время обогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 - 0,7 м / с.

Преимущества и недостатки открытой системы

Открытая ГВС по-прежнему актуальна, в связи с первой энергонезависимостью и другими преимуществами:

  1. Открытая заслонка ГВС и воздуха для простого заполнения.Нет необходимости контролировать высокое давление и опускать воздух, так как спуск осуществляется автоматически при заправке через открытый расширительный бачок.
  2. Легко производить кормление. Так как не нужно следить за максимальным давлением. Также возможно приставить воду к емкости даже ведром.
  3. Система вне зависимости от протечки работает исправно, так как рабочее давление невелико и наличие таких проблем на него не влияет.

Среди недостатков отмечается необходимость контроля уровня воды в баке и постоянное пополнение.

Закрытая система ГВС.

Закрытая система основана на таком принципе: холодная питьевая вода забирается из центрального водопровода и нагревается в дополнительном теплообменнике. После прогрева она подается по точкам водозабора.

Замкнутая система предполагает раздельную работу теплоносителя и горячей воды, также отличается наличием реверсивного и питающего трубопроводов, которые используются для кольцевой циркуляции воды. Такая система обеспечит нормальный напор даже при одновременном использовании душа и раковины.Среди достоинств системы также отмечается простота регулирования температуры горячей жидкости.

ГВС бывает циркуляционной и тупиковой. Тупиковая система состоит только из подводящих труб, способ соединения которых такой же, как и в первом случае.

Преимущество закрытых ГВС - снижение затрат за счет обеспечения стабильной температуры. Есть возможность установки сушилки для полотенец. В закрытом ГВС нужны водонагреватели, типы которых мы рассмотрим ниже.

Виды водонагревателей

Все водонагреватели классифицируются как:

  1. Устройства проточные. Такие водонагреватели нагревают воду в постоянном режиме, не уходя со склада. Поскольку вода отличается большой теплоемкостью, для постоянного нагрева требуется повышенный расход энергии. Помимо этого фактора проточный нагреватель необходимо мгновенно приводить в рабочее состояние: при включении подачи горячей воды, при выключении - отключение нагрева. Традиционные проточные нагреватели включают газовую колонку.
  2. Накопительные устройства. Они отличаются медленным нагревом определенного количества воды, на которое часто расходуется 1 кВт / час. По мере необходимости используют горячую жидкость. Накопительные нагреватели срабатывают сразу после открытия крана, но мощность намного меньше. Среди недостатков таких устройств также отмечаются большие габариты, чем больше объем, тем габариты устройства.

Расчет и утилизация ГВС

Расчет систем горячего водоснабжения зависит от таких факторов: количества потребителей, примерной периодичности использования душа, количества санузлов с ГВС, некоторых технических характеристик сантехнического оборудования, необходимой температуры воды.Учитывая все эти показатели, можно определить необходимый суточный объем горячей воды.

Рециркуляция воды в системе горячего водоснабжения обеспечивает обратный поток жидкости из дальней точки водозабора. Это необходимо при удалении от водонагревателя до длинной точки водозабора более 3-х метров. Переработка осуществляется с помощью бойлера, а в случае невозможности его использования запускается непосредственно через котел.

Система горячего водоснабжения бывает двух видов, которые используются в зависимости от заданных параметров.В системе открытия используется отопительный котел, а в закрытой - водонагреватель. В некоторых случаях необходимо дополнительно организовать оборот воды. Предварительно перед установкой и покупкой оборудования важно произвести расчет горячего водоснабжения.

Сетевое проектирование и определение размеров | SSWM

Информационный бюллетень Корпус блока

Компоненты

Взято из HICKEY (2008)

Характеристики коммунальной системы распределения воды минимального размера (пример).Источник: HICKEY (2008)

Источник воды: В начале каждой водораспределительной сети должен быть источник сырой воды (№1), такой как озеро, река или источник грунтовых вод. Чтобы обеспечить достаточное количество воды для сети, воду можно хранить в резервуаре (№2).

Перекачивание сырой воды : Эти насосы (№ 3) транспортируют воду от источника к хранилищу сырой воды (см. Также механизированную откачку или ручную откачку). Перед закачкой в ​​сеть вода фильтруется для предотвращения коррозии.

Обработка (очистка): На одном из этапов раздачи вода очищается для достижения стандартного качества (см. Также «Очистка воды») (№4). На иллюстрации выше (№4) это делается на централизованной очистной установке путем скрининга, коагуляции-флокуляции, осаждения и фильтрации (например, мембранной фильтрации). На последнем этапе его дезинфицируют (например, хлорированием или озонированием).

Высокопроизводительная насосная: Насосные станции (№5) может потребоваться для: перекачивания воды в зоны обслуживания, расположенные выше, чем в других районах населенного пункта. Наполните самотечные баки, которые плавают в системе водоснабжения. Когда для распределения воды используются насосные станции и не предусмотрено накопление воды, насосы нагнетают воду непосредственно в сеть.

Надземное хранилище : Чрезвычайно важным элементом в системе распределения воды является хранилище воды (№6). Системные складские помещения имеют далеко идущее влияние на способность системы обеспечивать адекватное потребление потребителями в периоды высокого спроса при соблюдении требований противопожарной защиты.Двумя распространенными способами хранения являются хранение на уровне земли и надземное хранение.

Трубопровод / система распределения: В конце системы вода распределяется по трубам потребителю, который должен заплатить за использованное количество (см. Также расценки на воду).

Системы водоснабжения и канализации. Проекты домов и квартир

ПОЧЕМУ ВОДОСНАБЖЕНИЕ И САНИТАРНЫЕ СИСТЕМЫ СЧИТАЮТСЯ АБСОЛЮТНОЙ НЕОБХОДИМОСТЬЮ?

ПОЧЕМУ ВОДОСНАБЖЕНИЕ И САНИТАРНЫЕ СИСТЕМЫ СЧИТАЮТСЯ АБСОЛЮТНОЙ НЕОБХОДИМОСТЬЮ?

Водопровод

Система отвечает за подачу воды в дом 24/7.Для этого люди устанавливают различное оборудование для откачки, хранения, очистки, ограничения и подачи воды в дом.

Первый шаг - выбрать источник питьевой воды - это может быть скважина, колодец или общий городской водопровод. Колодец проще и дешевле реализовать, но скважина может обеспечить нас чистой водой (то есть артезианской). Кроме того, скважина обеспечивает практически неограниченный запас воды, чего нельзя сказать о скважине.Если считать в очень общих цифрах, то можно сказать, что скважина всего за час времени может обеспечить вас таким количеством воды, которое для обеспечения скважины потребуется день. Что ж, с источниками воды у нас все хорошо, теперь самое время взглянуть на оборудование для подачи воды в дом - насосы.

Насосы могут быть двух типов: поверхностные и погружные. Даже из самих названий можно понять их принципы работы - насосы поверхностного монтажа подают воду из верхних слоев, погружные - с более значительных глубин.

Еще один абсолютно необходимый элемент водопровода - водопроводная сеть, которая включает в себя разводку и конечные пункты назначения.

Канализация

Канализация отвечает за отвод сточных вод в специальные очистные сооружения (септики) и их очистку там.

При установке канализации очень важно учитывать расположение оборудования, а также расстояние между водопроводом и самой канализацией.Поскольку канализация влияет на состояние окружающей среды, ее неправильная установка может быть привлечена к ответственности.

Поэтому, чтобы обезопасить себя от любых рисков, лучше доверить эту работу профессионалам, которые учтут все важные моменты и даже второстепенные детали.

Трубы и домашняя сантехника для сантехников своими руками


Как работают домашние водопроводные трубы, со схемой общих материалов и размеров труб для домашнего водоснабжения, канализации и канализации

Два основных типа сантехники служат дому: вода подводящие трубы и дренажно-канализационные трубы.Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Домашние водопроводные системы © Дон Вандерворт, HomeTips

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды. Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода сточных вод используют силу тяжести для отвода отходов в канализацию. Почвенный штабель представляет собой вертикальный участок трубы диаметром от 3 до 4 дюймов, который направляет отходы в основную канализацию, обычно под домом, которая сбрасывается в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки - изгибы труб, заполненные водой, - препятствуют выходу газов в канализацию.Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, - это трубы. От водопровода до газопровода и канализации трубы являются основным материалом домашней сантехники.

Размер и материал трубы могут служить хорошим индикатором ее функции. Белые пластиковые, медные и оцинкованные (окрашенные в серебро) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы таких же размеров могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-отводной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другую сантехнику. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для источников воды, питающих льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, предназначенные для подачи газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются с помощью различных фитингов, предназначенных для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Она прочная и долговечная, противостоит отложению минералов и может работать как с холодной, так и с горячей водой. Медная труба © Дон Вандерворт, HomeTips

Жесткая подающая труба продается трех толщин: M (тонкостенная), L (средняя) и K (толстая стена). Большинство надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости использования такого количества фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба вида медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Оцинкованная стальная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренние поверхности труб забиваются минеральными отложениями и со временем подвергаются коррозии.

Стальная оцинкованная труба © Дон Вандерворт, HomeTips

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии. Однако в некоторых местах использование пластиковых труб не допускается по нормам для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом. Пластиковые трубы (ABS) © Дон Вандерворт, HomeTips

Для труб используется несколько типов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола).ПВХ обычно не используется для горячего и холодного водоснабжения, только для водостока DWV, канализационных труб (DWV). Иногда его используют для наружных водопроводных сетей, особенно в теплом климате, где вода в нем не замерзает. ХПВХ используется для водопровода с горячей и холодной водой - дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые шланги изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы.Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется в наружных линиях водоснабжения, водопроводах и т. Д.

Чугунная труба

Чугунная труба - прочный, долговечный материал, используемый для водопровода DWV. Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без-ступичные» или «бесшумные» трубы, которые соединяются специальными резиновыми прокладками и нержавеющей сталью. ленточные хомуты, называемые бесцентровыми муфтами.”Муфта без ступицы соединяет отрезки чугунной трубы. Fernco

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, - достаточно ли у вас давление воды для поддержки ваших добавлений. Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это скажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов - 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения.Для идеального давления воды в светильники на втором и третьем этажах вам может понадобиться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубу правильного размера в таких ситуациях.

Советы для сантехников своими руками

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при самостоятельном ремонте сантехники, например, неправильные методы пайки меди или соединения разнородных труб.


О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.
Схема разводки воды в квартире: Страница не найдена – Совет Инженера

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
