Схема укладки гибкой черепицы: Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

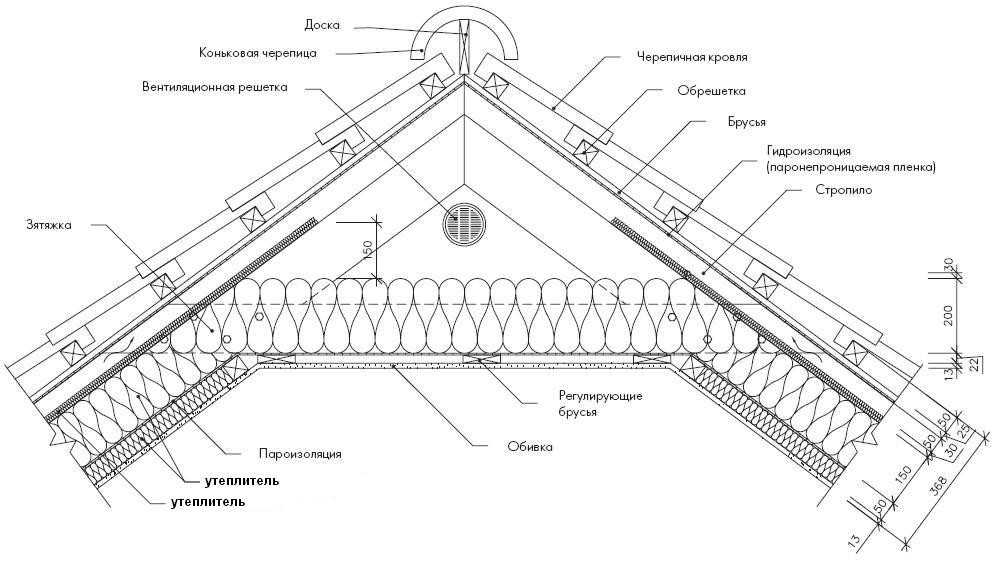

Кровля из гибкой черепицы — это красиво, надежно и довольно просто. Ее вполне можно смонтировать самостоятельно, поскольку каких-то особых навыков или специальных инструментов вам не потребуется. В приведенной ниже инструкции подробно рассказано, как укладывать мягкую кровлю на всех основных участках крыши. Даже если вы не планируете делать это своими руками, полученные знания пригодятся для того, чтобы вовремя заметить ошибки или недобросовестную работу приглашенных подрядчиков.

Гибкая черепица DOCKE PIE нарезается на производстве на отдельные элементы — гонты, размер и форма которых определяются серией выпускаемого продукта. Гонты укладываются рядами с вертикальным нахлестом друг на друга и фиксируются двумя видами крепежа:

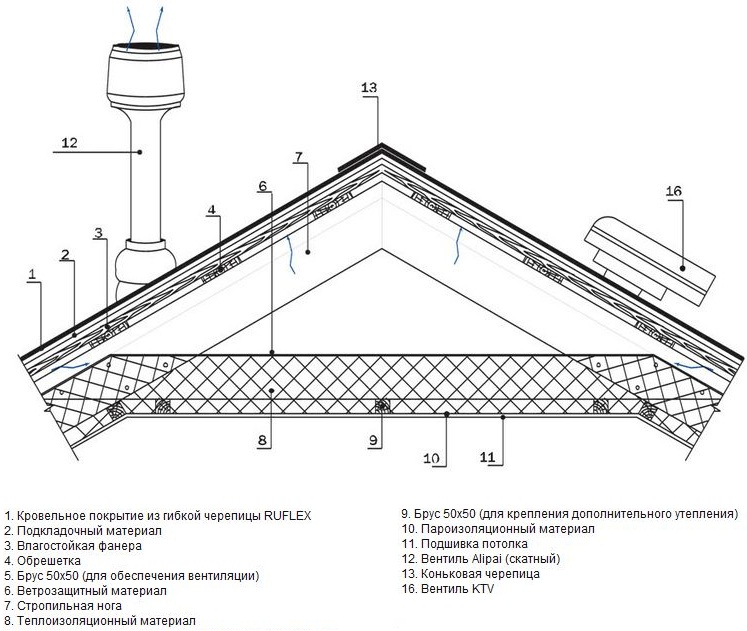

• специальными кровельными гвоздями. Общая схема мягкой кровли с указанием мест пробивки гонтов гвоздями находится в каждой упаковке;

• с помощью битумного клея.

  На лицевой поверхности каждого гонта расположены клеевые полосы, на которые при монтаже накладываются лепестки расположенного выше элемента. При нагреве на солнце слои битума на клеевых полосах и обратной стороне лепестков расплавляются и образуют прочный замок, работающий на межмолекулярном уровне. Поскольку механизм склеивания гибкой черепицы основан на том же принципе, что и сварка металла, он называется сваркой гонтов.

В результате при правильной установке мягкой кровли образуется герметичное, ровное и ветроустойчивое покрытие. Нанесенная на лицевую поверхность гонтов гранулированная посыпка надежно защищает материал от воздействия окружающей среды и формирует рисунок кровли.

В первую очередь отметим, что устройство мягкой черепицы возможно на кровлях с углом наклона не менее 12°. Это требование СП «Кровли», оно связано с особенностями самого материала и его укладки.

При планировании кровельных работ желательно учитывать погодные условия во время монтажа:

• укладывать гибкую черепицу лучше всего в сухую, безветренную и не очень жаркую погоду. Делать это в дождь или снег запрещается;

• на солнце склеивание гонтов происходит быстрее, однако при слишком высокой температуре они размягчаются, поэтому работать с ними будет сложнее;

• при температуре воздуха ниже +10 °C кровельные материалы, наоборот, становятся более жесткими и хрупкими, поэтому их нельзя надолго оставлять на открытом воздухе. Перед началом работ их следует выдержать в теплом помещении (не менее 24 часов при температуре от +15 °C) и затем подавать на крышу минимально возможными партиями. Перед монтажом места сгиба гонтов и нанесения мастики, а также клеевые полосы нужно дополнительно прогревать строительным феном.

Важно: установка мягкой кровли — это работа, связанная с повышенным риском при нахождении на высоте. Необходимо строго соблюдать правила техники безопасности. Для перемещения по крыше следует использовать специальные упоры, лестницы и мостики, ходить по кровельным коврам и гибкой черепице запрещается. Выход на крышу возможен только в специальной одежде и обуви при наличии страховочного оборудования.

Необходимо также дать несколько рекомендаций о том, как сделать мягкую кровлю максимально красивой и аккуратной:

• на одном скате следует использовать гибкую черепицу из одной партии, при этом перед укладкой рекомендуется перемешать гонты не менее чем из трех пачек;

• для фиксации ряда кровельных материалов используется битумная мастика. Ее нужно наносить ровным слоем толщиной не более 0,5 мм. Если мастики будет слишком много, покрытие может вздуться, а излишки вытекут на кровлю и испортят ее внешний вид;

• чтобы черепица легла ровно, перед ее укладкой на скаты наносят разметку — сетку из горизонтальных и вертикальных линий, в соответствии с которой и ведут монтаж. Это позволит избежать визуально заметных искажений монтажной линии кровли, особенно на скатах с нарушенной геометрией.

Для устройства мягкой черепицы на кровле потребуются инструменты, которые есть у любого домашнего мастера.

В качестве крепежа используются оцинкованные ершеные или винтовые гвозди следующих типоразмеров:

• длина не менее 30 мм, широкая шляпка диаметром от 8 мм — для крепления кровельных материалов (черепицы и подкладочных ковров) и доборных элементов;

• длина 50 мм с потайной шляпкой — для монтажа сплошного основания. Вместо них можно использовать анодированные или гальванизированные саморезы по дереву аналогичного размера.

Кроме того, при установке мягкой кровли понадобится специальная битумная мастика для гибкой черепицы.

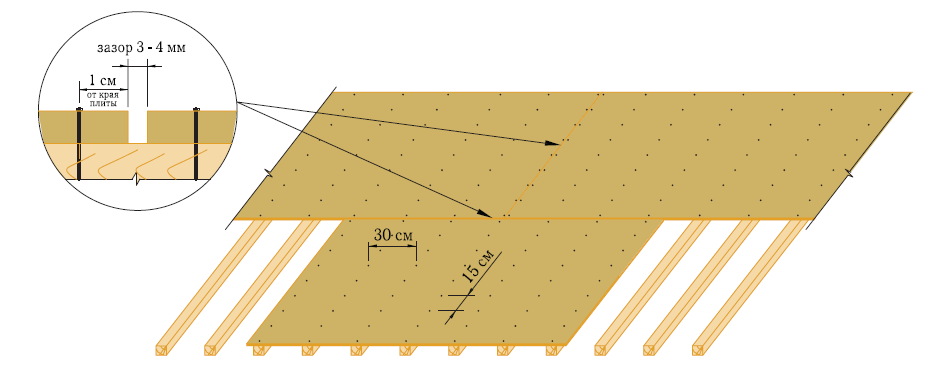

Битумную черепицу укладывают на сплошное основание, которое обычно монтируют из плит ОСП-3 или влагостойкой фанеры ФСФ следующим образом:

• плиты разрезаются по длинной стороне на части размером не более 500 мм;

• ряды располагают с продольным сдвигом, чтобы не допускать стыковки углов четырех плит в одной точке;

• между каждой парой плит оставляют термокомпенсационный зазор в 3–5 мм;

• перепад высот между соседними элементами сплошной обрешетки под установку мягкой кровли не должен быть более 2 мм;

• если предусматривается установка коньковых аэраторов для вентиляции подкровельного пространства, на стыке скатов между плитами оставляется зазор в 5 см для выхода воздуха.

Если на крыше есть дымоход, по его периметру устанавливаются бруски треугольного сечения — галтели. Они нужны для того, чтобы под настилаемыми далее покрытиями в этой зоне не образовывались воздушные прослойки. С лицевой стороны галтель можно не ставить, если угол между стенкой трубы и скатом больше 120°. Если ширина дымохода более 500 мм, за ним создается разжелобок, который будет перенаправлять потоки воды и снега в обход трубы.

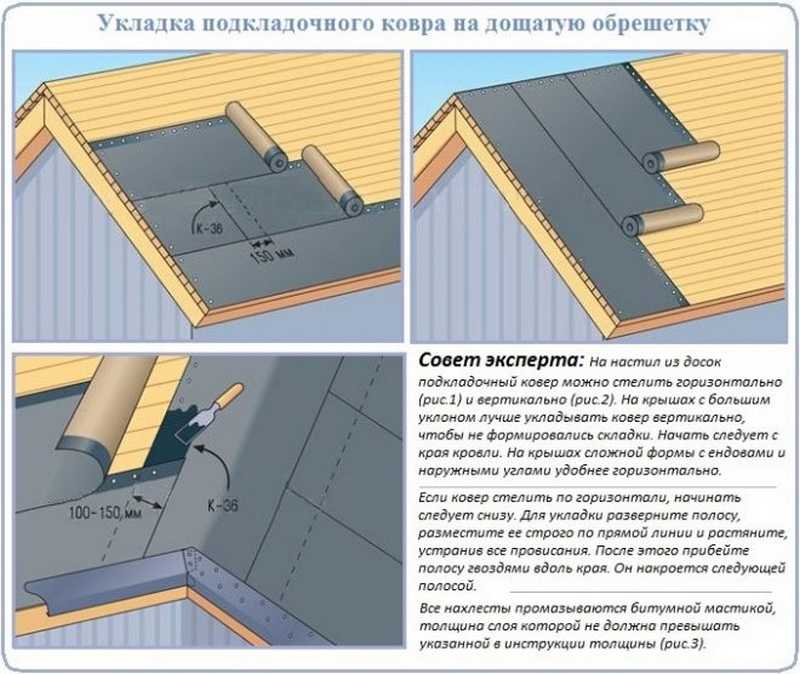

Подкладочный ковер нужен для того, чтобы обеспечить дополнительную гидроизоляцию и увеличить срок службы кровли. Стандарты компании Docke предусматривают использование подкладочных ковров по всей площади поверхности, где будет уложена мягкая кровля, независимо от ее угла наклона.

Перед монтажом условно разделим крышу на две части:

• ендовы (если они есть) и зона от края карнизного свеса вверх по скату на расстояние, равное длине карнизного вылета плюс толщина стены плюс 500 мм. Здесь рекомендуется укладывать самоклеящиеся ковры серии SAND FIX;

• остальные части скатов. На них можно использовать ковры с механической фиксацией.

Сначала покрываются ендовы, затем скаты, на которые полотна настилаются горизонтальными рядами с нахлестом не менее 100 мм по длинной стороне и 150 мм по торцам. Их можно укладывать как снизу вверх, так и сверху вниз, но продольные нахлесты должны делаться так, чтобы находящееся выше по скату полотно заходило на нижнее. В противном случае в зону стыка будет затекать вода.



Если устройство мягкой черепицы будет производиться сразу же после монтажа подкладочных ковров и температура окружающего воздуха выше +15 °C, самоклеящиеся ковры гвоздями фиксировать не нужно. В противном случае (длительный перерыв в работе или прохладная погода) их крепят по указанной ниже схеме.



а — крепление самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха не ниже +15 °С; б — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха ниже +15 °С; в — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе стеклохолста.

По всему периметру кровли подкладочные ковры дополнительно фиксируются специальными доборными элементами — металлическими карнизными и фронтонными планками. При монтаже нужно соблюдать следующие правила:

• перед установкой с каждого элемента следует снять защитную пленку. Если этого не сделать, она со временем потрескается и испортит внешний вид крыши, а удалить ее будет проблематично;

• если для крепления водосточных желобов будут использоваться кронштейны, которые фиксируются к обрешетке, их нужно установить до монтажа карнизных планок;

• каждый доборный элемент монтируется так, чтобы один из его бортиков прижимал подкладочный ковер, а другой закрывал торцевую часть обрешетки и сплошного основания. Нижний край карнизной планки при этом должен быть направлен в сторону водосточных желобов;

• планки укладываются с нахлестом не менее 50 мм и крепятся двумя рядами гвоздей с шагом 120–150 мм. Гвозди располагаются вразбежку.

Перед тем как укладывать мягкую кровлю, проводится дополнительная гидроизоляция ендовы. Это одно из самых проблемных мест на крыше, поскольку именно здесь в теплое время года собирается вода, а зимой — снег и лед. В ендове укладывается специальное битумно-полимерное полотно, которое так и называется — ендовый ковер:

1. Он настилается поверх подкладочного ковра с небольшим (2-3 см) смещением по оси, чтобы их кромки не находились друг над другом.

2. Затем с обратной стороны ендового ковра (или на соответствующие места ската) наносится тонкий слой мастики шириной 100 мм. Ендовый ковер аккуратно прижимается и разглаживается так, чтобы под ним не осталось воздушных пузырей.

3. Дополнительно ковер фиксируется гвоздями, которые набиваются на расстоянии 30 мм от каждой кромки с шагом не более 200 мм.

4. С помощью строительной шнурки наносятся две разметки. Сначала отмечаются границы желоба — две параллельные прямые на расстоянии 100–150 мм от оси ендовы, а затем границы зоны, не пробиваемой гвоздями — такие же линии, но отстоящие от оси на 300 мм. Внутри этой зоны гибкая черепица будет крепиться только на мастику.

Ендовый ковер желательно укладывать единым куском по всей длине ендовы, независимо от угла мягкой кровли. Если это невозможно, стык нужно сделать как можно выше по скату, а нахлест (не менее 200 мм, верхнее полотно заходит на нижнее) промазать битумной мастикой.

Устройство мягкой черепицы начинается с нижней части ската — с ендовы или с одного из углов ската при ее отсутствии. Нижний ряд выкладывается из специальных гонтов — коньково-карнизной черепицы. Они имеют прямоугольную форму, разделены на три квадратные части специальной заводской перфорацией. С тыльной стороны находятся две пленки, как показано на рисунке.

При установке на карнизный свес гонты вдоль перфорации не сгибаются и не разрываются, непосредственно перед монтажом снимается пленка №1 (нижняя). Пленку №2 нужно оставить на месте.

Последовательность монтажа:

1. Если монтаж начинается в ендове, первый гонт устанавливается и подрезается по размеченной ранее границе желоба. При укладке от фронтона он располагается с отступом от перегиба торцевой планки на 10 мм и закрывает таким образом ее крепежные элементы. В обоих случаях нижняя кромка гонта не должна доходить до перегиба капельника на 10 мм, также закрывая при этом крепеж.

2. Гонт крепится гвоздями в верхних углах каждого квадрата, снизу дополнительно приклеивается на мастику. В зоне ендовы, не пробиваемой гвоздями, черепица фиксируется только на мастику. Крайний верхний уголок первого гонта срезается для отбоя воды и промазывается мастикой.

3. Каждый следующий гонт укладывается плотно встык к предыдущему, выравнивается по нижней кромке и закрепляется аналогичным образом. В нижние части квадратов гвозди пока не забиваются, это будет сделано позже.

4. Последний гонт в ряду подрезается так, чтобы его край не доходил до перегиба торцевой планки на 10 мм. Верхний уголок также обрезается и промазывается мастикой.

Как уже говорилось выше, устройство мягкой кровли на скатах ведется по предварительно нанесенной разметке. На тыльной стороне гонтов рядовой черепицы также имеются две защитные пленки. Перед монтажом снимается та, которая находится ниже, то есть на лепестках (пленка №1 на рисунке).

Гибкая черепица укладывается снизу вверх. Точка начала монтажа выбирается исходя из размеров и конфигурации крыши:

• при наличии ендовы монтаж всегда начинается от нее;

• если ендовы нет, то при длине ската более пяти метров начинают от его середины, в противном случае — от одного из углов.

Гонты первого ряда укладываются на установленную ранее коньково-карнизную черепицу с отступом в 10 мм по нижней кромке и фиксируются кровельными гвоздями. Затем гвоздями пробиваются нижние углы квадратов коньково-карнизной черепицы так, чтобы их шляпки оказались под расположенными сверху лепестками рядовых гонтов (именно поэтому на предыдущем этапе гвозди здесь не забивались). Затем лепестки рядовой черепицы приклеиваются на мастику.

Точки крепления гвоздями определяются исходя из формы гонтов и уклона ската:

• если угол мягкой кровли меньше 45° (но больше 12°, по требованиям СП), то достаточно одной линии гвоздей под серединой нижней клеевой полосы;

• при уклоне от 45° до 90° гонты дополнительно пробивают по верхним углам

Следующие ряды черепицы укладываются аналогично, но вместо мастики используются клеевые полосы нижележащих гонтов. Последний в ряду гонт подрезается так, чтобы его край не доходил 10 мм до перегиба торцевой планки. Верхний уголок гонта срезается и промазывается мастикой, чтобы создать канал для стока воды.

При устройстве мягкой кровли, в зависимости от проектного решения, применяются следующие технологии гидроизоляции конька:

• вентилируемый конек. Является частью системы вентиляции кровли, через него выходит воздух, циркулирующий в подкровельном пространстве и выводящий из него теплые влажные пары;

• обычный конек. Для выхода воздуха используются другие конструктивные элементы кровли.

Далее мы расскажем, как сделать мягкую кровлю с вентилируемым коньком, чтобы обеспечить ей необходимую функциональность и эстетическую привлекательность. Для этого под гибкую черепицу устанавливаются коньковые аэраторы:

1. Если при монтаже сплошного основания в зоне конька вентиляционный зазор для выхода воздуха сделан не был, его необходимо выпилить. Ширина зазора — 50 мм. Гибкая черепица при этом должна закрывать весь скат до его верхней границы.

2. Элементы конькового аэратора устанавливаются последовательно, соединяются через торцевые защелки и крепятся гвоздями в установленных местах.

3. При угле наклона кровли более 50° коньковый аэратор необходимо подрезать для обеспечения его необходимого раскрытия.

После этого аэратор закрывается сверху коньково-карнизной черепицей:

1. Каждый гонт разделяется на три квадрата вдоль заводской перфорации.

2. Квадратные элементы устанавливаются с нахлестом в 50% площади и закрепляются четырьмя гвоздями по центральным клеевым полосам.

3. Гонты укладываются навстречу преобладающему направлению ветра.



Если коньковые аэраторы проектом не предусмотрены, конек сразу закрывается коньково-карнизной черепицей указанным выше способом. Аналогично обустраиваются и хребты скатной кровли.

Обустройство зоны выхода дымохода производится в процессе монтажа гибкой черепицы, в тот момент, когда она подведена вплотную к трубе снизу. Для герметизации используется ендовый ковер. Из него вырезаются 4 выкройки. Их размеры указаны на рисунке (B — ширина трубы, L — ее длина в направлении ската). Расход ендового ковра при оптимальном раскрое — 800 мм плюс половина периметра трубы.

Далее производим герметизацию проходного отверстия дымовой трубы:

1. Выкройки в порядке их нумерации промазываем мастикой и наклеиваем на трубу и на скат. На скат ендовый ковер должен заходить на 200 мм со всех четырех сторон, на трубу — на 300 мм. Лицевая выкройка при этом приклеивается на уже уложенный ряд гибкой черепицы, а остальные — на подкладочный ковер.

2. Закрываем верхнюю часть ковра на трубе металлическими планками. Если труба кирпичная, делаем штробу по всему периметру и заводим в него ребра планок.

3. Заполняем место стыка трубы и планок примыкания полиуретановым герметиком.

После этого продолжается установка мягкой кровли. Сбоку при подходе к трубе гонты подводятся на расстояние 80 мм от галтели, их верхние уголки срезаются так же, как это делалось при укладке черепицы в зоне ендовы и торцевых планок. Черепица заводится на ендовый ковер и прибивается гвоздями в установленных местах, боковая часть приклеивается мастикой (ширина слоя 100 мм). Первый ряд над трубой также подрезается, чтобы отступ от трубы составлял 80 мм, и приклеивается на ендовый ковер.

В предлагаемом видеоролике процесс обустройства основных узлов кровли из гибкой черепицы проиллюстрирован на учебном макете скатной крыши. По всем вопросам, связанным с технологией выполнения монтажных работ, а также подбором материалов и подготовкой сметы для установки мягкой кровли под ключ, обращайтесь по телефонам горячей линии компании Docke или к любому из наших авторизованных партнеров.

Монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS Пошаговые секреты мастерства — ТЕХНОНИКОЛЬ SHINGLAS

Девять форм нарезок и 74 цветовых решений — гибкая черепица ТЕХНОНИКОЛЬ SHINGLAS имеет уникальный ассортиментный ряд! Удивительные и разнообразные коллекции позволяют подобрать единственно верное решение кровли, создавая безупречный облик всему зданию.

Технология укладки гибкой черепицы довольно проста, но есть общие особенности монтажа, а также нюансы крепления у каждого вида формы нарезки, которые мы рассмотрим ниже.

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однако на этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга – они могут деформировать гонты черепицы. Переносить упаковки с черепицей можно только ребром (как показано на рис.).

Во время монтажа упаковки, как и отдельные гонты, не стоит складывать на перегибе конька.

Еще одна особенность – прежде чем вскрывать упаковку, её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.

Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.

Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные – один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ – девять форм нарезок: «континент», «атлантика», «вестерн», «дракой зуб» — формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена серией аналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS в подробностях, на примере двухслойной гибкой черепицы формы нарезки «драконий зуб».

На длинных скатах укладка гонтов черепицы ведется снизу вверх – от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей – шесть гвоздей вверху, шесть – внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки». В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы, без обрезки.

Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.

У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность – полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрывали крепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР – шириной примерно 10 см и толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.

Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.

Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно – ошибиться крайне трудно.

Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли – если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше – то восемь.

Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу. При этом каждый гвоздь должен крепить сразу два гонта – по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика» надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Рис. Система перемещения по скатной кровле

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы – верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски – леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности – гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.

Схемы укладки гонта — Изящное строительство дома

Когда я обсуждаю схемы укладки гонта, я не говорю о создании узоров из гонта. Скорее, схемы укладки гонта — это методы ориентации и переплетения рядов кровельного гонта для сохранения смещения стыков между гонтами в последовательных рядах и ускорения производства за счет установления регулярного и предсказуемого процесса укладки.

Двумя наиболее распространенными шаблонами являются шаблон стойки и шаблон пирамиды. У каждого шаблона есть преимущества и недостатки для скорости монтажа и конечного внешнего вида крыши. Вы, вероятно, обнаружите, что тот или иной рисунок будет лучше работать на определенных стилях и углах наклона крыш или с различными типами черепицы.

Схема стеллажей

Схема стеллажей контролируется двумя или более меловыми линиями, проходящими вверх по плоскости крыши перпендикулярно карнизу и коньку. Стыки между черепицей в последовательных горизонтальных рядах смещены друг от друга на половину ширины выступа, но также могут использоваться другие смещения, которые, по-видимому, рандомизируют соединения черепицы. Стыки черепицы в схеме стеллажей чередуются вперед и назад по мере того, как черепица поднимается по крыше. Поскольку некоторые кровельщики работают от карниза до конька, устанавливая черепицу прямо вверх в колоннах, а не вытягивая ряды по горизонтали, этот шаблон иногда называют «прямо вверх» или «колонна».



РАБОТАЙТЕ УМНО: Всегда сверяйтесь с инструкциями производителя гонта. Для специальной черепицы иногда требуются уникальные схемы укладки, чтобы создать желаемый визуальный эффект на крыше или избежать нежелательных эффектов. В таких случаях следуйте инструкциям производителя, а не описанным здесь.



Преимущества стеллажей

Процесс компоновки довольно прост для схемы стеллажей. Основным преимуществом является то, что схема стеллажей лучше справляется с выравниванием вырезанных пазов в черепице с тремя выступами, чем схема пирамиды. Когда вы устанавливаете черепицу с тремя выступами, вам необходимо, чтобы вырезанные прорези между выступами были выровнены по вертикали между последовательными рядами, потому что, когда прорези смещаются, крыша выглядит непрофессионально.

Кровельщики часто наносят вертикальные контрольные меловые линии для схемы стеллажей в середине секции крыши. Затем, после спуска первой колонны гонтов по контрольным линиям, рабочие могут укладывать гонты слева и справа от стартовой колонны. Это позволяет большему количеству работников координировать свои усилия.

Установка контрольных линий

Недостатки стеллажей

С другой стороны, схема стеллажей имеет некоторые раздражающие особенности установки. Установка гонтов вертикально от карниза к коньку требует, чтобы вы пропустили последнее крепление в конце каждого второго гонта, чтобы сдвинуть гонты со следующего столбца под ним. По мере того, как вы продвигаетесь вверх по каждому дополнительному столбцу гонтов, вы должны поднять свободный конец каждого второго гонта в предыдущем столбце, просунуть конец нового гонта под него и вбить гвоздь (см. фото ниже). Трудно удержать свободный конец и не дать новой черепице соскользнуть с места во время забивания гвоздя.

Один из недостатков схемы стеллажей проявляется во время установки. Конец каждой второй черепицы в колонне должен быть оставлен без гвоздей и поднят, чтобы вставить черепицу под нее при установке соседней колонны.

После того, как свободный конец опущен, вы должны забить пропущенный крепеж на конце гонта на предыдущей колонке. Весь процесс немного замедляет производство, и ленивые установщики часто пренебрегают креплением под незакрепленным концом гонта. Плохая привычка пропускать один крепеж на каждом втором гонте называется «забивание гвоздей», что может привести к провисанию гонта (где один конец гонта соскальзывает вниз) и сдуванию.

Другим недостатком стеллажной крыши является появление молнии, которую рисунок может отображать на готовой крыше. Предполагается, что затенение поверхностных гранул на многих черепицах смешанного цвета должно создавать случайный эффект затенения по всей крыше. Когда отдельные гонты смещаются по регулярному шаблону от карниза к коньку, случайность затенения может быть потеряна и может фактически подчеркивать зигзагообразный вид узора вперед и назад (см. фото). Это часто происходит, когда черепица из разных партий укладывается на одну и ту же плоскость крыши.

Обычное смещение гонта взад-вперед может оставить непривлекательную «молнию» на крыше.

Рисунок стеллажа также может быть обнаружен, когда вырезанные пазы в стыках между гонтами кажутся шире или уже, чем выбитые в середине гонтов. По мере старения черепица может сжиматься, а края скручиваться, особенно черепица из органического войлока. Из-за усадки щели, в которых встречаются концы черепицы, кажутся шире, и концы могут скручиваться.

Когда стыки расположены в шахматном порядке через равные промежутки вверх по крыше, появляется нежелательный эффект молнии. Это также может произойти, когда производители неправильно обрезают гонты или установщик не стыкует гонты плотно друг с другом. В любом случае схема укладки открыта и портит общий вид крыши. По этим причинам некоторые производители гонта не советуют использовать схему стеллажей.

Ламинированные гонты и гонты других случайных стилей не следует штабелировать. Нет необходимости в управлении слотом, поэтому нет никакого преимущества. А стеллаж выдаст узор в стиле гонта там, где он вам не нужен.

Пирамидальная схема

Пирамидальная схема также известна как 45-градусная или диагональная. Это потому, что он работает вверх по крыше по диагонали, а не идет прямо вверх по крыше, как схема стеллажей. Угол редко составляет истинные 45 градусов, но он кажется таким на расстоянии, независимо от смещения. Кровельная черепица обычно начинается вдоль одного переднего края, а концы черепицы в последовательных рядах расположены в шахматном порядке по диагонали, чтобы сформировать вид одной стороны ступенчатой ​​​​пирамиды.

Схемы укладки гонта

Преимущества пирамиды

Использование схемы пирамиды имеет несколько преимуществ. Как только вы начнете строить пирамиду, черепица пойдет быстро. Вы можете обработать крышу по диагонали или слева и справа по горизонтали. Поскольку между рядами нет смещений вперед и назад, как в схеме стеллажей, вам не нужно бороться с подъемом концов гонтов и забиванием крепежных элементов. Это значительно ускоряет производство.

Эффект застежки-молнии от карниза к коньку также устранен. Иногда может образоваться диагональная молния, но она не так очевидна, как прямая. Схема пирамиды является предпочтительной формой укладки ламинированной и другой черепицы произвольного вида. Многие производители рекомендуют модифицированную схему пирамиды, в которой смещения между черепицей не равны, а сами случайны. Вместо равных 6 дюймов. смещения, они могут порекомендовать смещение 7 дюймов для первого ряда, 9 дюймов для следующего, а затем 5 дюймов. Это увеличивает хаотичность черепицы и снижает вероятность появления диагональной молнии.

Черепица укладывается по диагонали вверх по крыше в виде пирамиды. Постепенно более короткие гонты составляют стартовый комплект и выравниваются по нескольким вертикальным контрольным линиям или переднему краю, чтобы установить смещение между горизонтальными рядами гонтов.

Недостаток пирамиды

Недостаток пирамидального подхода заключается в том, что сложнее контролировать вертикальную ориентацию вырезов в черепице с тремя выступами, потому что вам нужно больше вертикальных контрольных линий. Узор пирамидальной черепицы обычно начинается вдоль края ската и продолжается поперек, но его также можно начать в середине крыши. Диагональ идет вверх по крыше и перемещается горизонтально с добавлением каждого горизонтального ряда. Если слоты начального гонта в ряду не установлены точно, весь ряд будет выключен. Чтобы точно контролировать прорези выступов на пирамидальном шаблоне, вам нужно привязать шесть или семь вертикальных контрольных линий, а не две, которые необходимы для метода стеллажа.

Существует способ использования пирамиды без вертикальных контрольных линий. Для этого используйте 5-в. компенсируется трехлепестковой черепицей. С 5-дюймовым. со смещением, слоты в последовательных курсах повторяются только по вертикали на каждом двенадцатом ряду. Это 5 футов вверх по крыше, поэтому любые отклонения в пазах не будут заметны (см. фото ниже).

А 5-дюймовый смещение выреза, показанное здесь, устраняет необходимость в вертикальных контрольных линиях, поскольку шаблон повторяется только через каждые 12 рядов, поэтому любое отклонение в пазах не будет заметно.



Разметка кровельного гонта и образцы гвоздей

Разметка кровельного гонта и образцы гвоздей — GutterBrush перейти к содержанию 16 октября 2019 г.

За последние 30 лет в сфере производства гонта многое изменилось. Черепица и процессы установки были модернизированы. Большинство производителей производят черепицу с сердцевиной из неорганического стекловолокна, в то время как 35 лет назад, когда мой дедушка занимался кровлей, сердцевина черепицы состояла в основном из органической ткани, похожей на тряпку. Качество асфальта, которым они насыщают сердцевину, сегодня, как правило, намного выше, чем несколько лет назад. Черепица более современная, гибкая, способная выдерживать большие перепады температур, а процессы улучшаются за счет увеличения производства за счет использования современного оборудования, такого как кровельные гвоздевые пистолеты и подъемники. Чтобы быть конкурентоспособными, для кровельной компании как никогда важно иметь опыт и знания на месте по всем аспектам как качественных кровельных технологий, так и современных улучшений в производстве. Высококачественная кровельная компания понимает, что расположение рисунка гонта и рисунка гвоздей приводит к улучшению качества и производства; или рисунок черепицы и рисунок гвоздя могут привести к снижению качества и замедлению производства, что также может привести к проблемам и утечкам в будущем. Очевидно, что увеличение производства гонта может привести к снижению цен для потребителей. По большей части я являюсь поклонником современных кровельных материалов, поскольку мои знания и опыт из первых рук заставляют меня искренне верить в то, что современные кровельные материалы более «прощающие», они создают меньшую нагрузку на кровельщика и приводят к значительному увеличению долговечности и долговечности. качество материала по сравнению с низкотехнологичными продуктами прошлых лет. Процедуры укладки черепицы быстрее и лучше, но с каждой новой процедурой также возникают потенциальные ловушки, которые могут иметь неприятные последствия, если все контролирует неопытный кровельщик. Мастер по кровельным работам должен с самого начала контролировать раскладку и приемы кровельной черепицы, и такой опыт и внимание приведут к повышению производительности и качества кровли; однако верно и обратное: неопытный мастер, неправильно раскладывающий кровлю и прибивающий гвозди, увидит снижение производительности, а также может встроить некоторые довольно серьезные будущие дефекты крыши. В следующих абзацах я объясню ценность правильной укладки гонта, а также ценность качественного забивания гвоздей и правильных схем забивания гвоздей; все это должно быть врожденным и хорошо укоренено в опыте кровельщика до такой степени, чтобы концепции были «второй натурой» и легко применялись

Рисунок гонта:   Существует множество различных стилей кровельного гонта, но, по большей части, схема укладки сводится к укладке последовательных рядов гонта, каждый из которых имеет определенную заданную экспозицию, укладываемых по прямым линиям, параллельным нижнему краю кровли. крыша. Черепица сохраняет водонепроницаемость зданий на основе принципа нахлеста и принципа силы тяжести. Несколько лет назад большинство черепиц были 36 дюймов в длину и 12 дюймов в ширину. В наши дни многие гонты для крыш немного больше, чтобы сэкономить на рабочей силе, поскольку они имеют длину один метр или 390,5 дюйма в длину и 13 дюймов в высоту. Для простоты в оставшейся части этой статьи будут использоваться примеры традиционной черепицы размером 36 x 12 дюймов; хотя те же принципы могут быть применены к более крупному гонту метрического размера 39,5 дюймов. При использовании современной черепицы последовательные ряды кровельной черепицы укладываются вверх по крыше, начиная с нижней части крыши, так что каждый дополнительно уложенный ряд гонтов надлежащим образом перекрывает предыдущий уложенный ряд таким образом, чтобы отводить воду. Поскольку ряды кровли укладываются вверх по крыше, каждый дополнительный ряд перекрывает предыдущий ряд, и именно этот принцип перекрытия позволяет кровельной черепице сохранять водонепроницаемость здания. Каждый ряд гонта укладывается по прямой; один за другим. В пределах одного ряда гонты укладывают рядом друг с другом так, чтобы края каждого гонта в пределах одного ряда не перекрывали друг друга; скорее, в одном и том же ряду каждая черепица укладывается одна за другой так, чтобы между каждой плиткой был открытый стык. Да, вода может просачиваться в каждый открытый шов, однако такая инфильтрация воды не приводит к протечке кровли, потому что вода, просачиваясь в шов одного слоя гонта, выходит наружу и сливается с предыдущим нижним слоем по принципу нахлеста . Для гонта шириной 36 дюймов каждый ряд обычно составляет 5 дюймов; с 39Каждый ряд гонта толщиной 0,5 дюйма обычно составляет 5 ⅝”. Традиционно размер слоя определялся путем вычитания высоты гонта, которая обычно составляла 2 дюйма, а затем деления остатка на 2 (представляющих 2 ряда). Таким образом, для 12-дюймового гонта (12 -2)/2 = 5-дюймовый ход или экспозиция. Эта формула гарантирует, что всегда будет надлежащее перекрытие, а также страховой полис на дополнительные 2 дюйма, называемые нахлестом, при установке 5-дюймового курса. Успешный кровельщик должен укладывать ряды прямым и размеренным образом, потому что, если ряды отклоняются и «выступ» слоя становится шире, чем планировалось, перекрытия становятся меньше, чем предполагалось, и могут возникнуть протечки. Укладка рядов гонта — это «кровля 101» и довольно элементарная работа, поэтому вам придется игнорировать измерения и устанавливать довольно криво, чтобы вызвать утечку из-под разметки ряда. Горизонтально в пределах каждого ряда черепица не перекрывает соседнюю черепицу слева и справа, а эти стыки соединяются встык, так что вода может проникать и стекать в этот конкретный шов, потому что эта вода сливается с предыдущей черепицей. курс. Поскольку вода может стекать внутрь стыка, основной риск утечки может возникнуть из-за неправильной укладки двух последовательных рядов с соединением по стыку или из двух последовательных рядов с стыками, расположенными слишком близко друг к другу. Если стыки расположены слишком близко друг к другу, то вода, попадающая в один стык, может также течь в следующий стык в предыдущем направлении, и, попадая в два стыка, вода проникает в оба слоя и, следовательно, становится протечкой крыши. В связи с тем, что все гонты имеют одинаковую длину, когда кровельщик завершил один ряд и начинает укладывать следующий ряд, который перекрывает предыдущий, первая черепица, уложенная в этом самом новом ряду, будет определять относительное положение кровельного слоя. черепичные стыки на протяжении всего курса. Если первый гонт уложен со швами слишком близко к швам предыдущего ряда, то каждый гонт этого ряда также будет иметь такой дефект. Успешный гонщик и бригадир понимает эту концепцию, а также понимает наиболее эффективную компоновку каждого ряда как для скорости укладки, так и для качества. Плохая компоновка, создающая стыки слишком далеко от предыдущего ряда, приведет к дополнительному охвату и замедлению производства, в то время как компоновка с стыками слишком близко друг к другу вызовет проблемы с качеством и возможную утечку. Понимая схему, указанную производителем, опытный кровельщик устанавливает крышу по рисунку, который устраняет мысли, которые были бы необходимы для каждой черепицы. Понимая правила и следуя рисунку гонта (не отклоняясь от него), кровельщики могут устанавливать быстро, а также с комфортом и безопасностью, поскольку их дисциплина и планировка позволяют им позволить себе роскошь не думать о каждом гонте; скорее, они могут перейти в производственный режим и установить быстро и зная, что все устанавливается в надежной и защищенной от непогоды манере. И наоборот, те, кто не измеряет или не следует шаблону, рискуют, что последовательные стыки будут расположены слишком близко друг к другу, и в экстремальных погодных условиях могут возникнуть утечки.

Схема крепления гвоздей:   Очевидно, что кровельные гвозди предназначены для удержания гонта на месте при любых погодных и температурных условиях. Правильно закрепленная черепица устойчива как к повреждениям от сильного ветра, так и к «скольжению», которое может произойти, когда очень крутая крыша закреплена неадекватно, и сила тяжести смещает черепицу с места, в результате чего гвозди фактически прорезают плитку, когда она медленно мигрирует, постепенно соскальзывая. вниз. Имейте в виду, что в холодную погоду галька становится твердой и ломкой, а в жаркую солнечную погоду галька размягчается и ослабевает вокруг ногтя. Удерживающую силу создает не только стержень гвоздя, но и сжатие шляпки гвоздя. Совокупный эффект от совместной работы всех гвоздей необходим для прочности крыши. Крыши испытывают силы ветра и погоды, а также расширение и сжатие основания (здания) при изменении внешней температуры, поэтому цель схемы забивания гвоздей состоит в том, чтобы равномерно распределить все силы по всей крыше, чтобы не было одна область, галька или гвоздь испытывает большую силовую нагрузку, чем любая другая. Благодаря равномерному и последовательному забиванию гвоздей ни один гвоздь или черепица не испытывают чрезмерных усилий, а вся система воспринимает силы, распределенные равномерно и, следовательно, минимально. Большинство производителей и строительные нормы и правила требуют 4 кровельных гвоздя на гонт или более 6 кровельных гвоздей на гонт в районах с сильным ветром, например, вдоль побережья. Неопытные кровельщики могут похвастаться тем, что используют больше гвоздей на гонт, чем другие кровельщики, но они не говорят вам, что расположение гвоздей не менее важно, если не более важно, чем количество гвоздей. Четыре гвоздя, правильно вбитые в черепицу, фактически создадут более надежную защиту от ветра, чем шесть или более гвоздей, неправильно вбитых в неправильных местах. Многим кровельщикам нравится прибивать черепицу как можно быстрее. Когда вы едете или идете рядом с текущими работами на крыше, вы слышите скорость быстрых последовательных выстрелов крышного пистолета; бах бах бах бах бах бах. Вы можете услышать и сосчитать количество гвоздей на гонт, но при очень быстром забивании гвоздей очень трудно прицелиться. Способ, которым эти быстрые кровельщики могут выполнять монтаж с такой скоростью гвоздезабивного пистолета, не забивая гвозди слишком низко (низкие гвозди будут видны на открытой черепице и будут будущим отверстием, когда открытый гвоздь в конечном итоге проржавеет), заключается в том, что они ошибаются. и установка гвоздей слишком высоко. Шесть гвоздей, вбитых слишком высоко в черепицу, создают гораздо более слабую крышу, чем 4 гвоздя, вставленных достаточно низко, потому что нижние гвозди сильнее защищают от ветра. Более высокие гвозди позволяют ветру приобретать рычаги и поднимать гонт, вызывая повреждения ветром, в то время как нижние гвозди расположены более центрально на гонт, и ветер не может использовать рычаги, поскольку он пытается оторвать крышу от здания. Качественный кровельщик готов замедлить установку достаточно, чтобы он или она могли правильно нацелить и установить гвозди в местах, указанных производителем для оптимальной удерживающей силы. Кроме того, положение гвоздя должно быть таким, чтобы вода, текущая внутри стыка гонта, не пропитывала гвоздь и не вызывала чрезмерной коррозии или утечки через отверстие для гвоздя. Кровельщики, которые не используют интеллектуальную схему забивания гвоздей, основанную на схеме соединения гонта, часто обнаруживают, что гвозди установлены слишком близко к стыкам следующего ряда. Удачная схема забивания гвоздей гарантирует, что вода не попадет на гвоздь, а интеллектуальная схема и схема позволяют кровельщику производить быстро, не задумываясь о каждой черепице или каждом гвозде, при этом зная, что заранее заданная схема не позволит гвоздям рискнуть. места.

Качество забивания гвоздей:   Современные гвоздезабивные пистолеты требуют регулировок, которые контролируют глубину или давление, с которым забивается гвоздь. Опытный кровельщик понимает, как отрегулировать оборудование, чтобы гвоздь был правильно забит в «ровное» и сжатое положение прочности без чрезмерного забивания и ослабления или разрушения поверхности гонта. Даже правильно отрегулированный кровельный пистолет будет время от времени забивать гвоздь слишком сильно или недостаточно, так как кровельная доска или фанерная подложка могут быть менее или более плотными в разных местах. Прочность схемы забивания гвоздей зависит от того факта, что каждый гвоздь выполняет свою работу, так что кумулятивный эффект всех гвоздей распределяет силы равномерно и не перегружает ни один гвоздь, вызывая его выход из строя. Перегруженный гвоздь ломает поверхность так, что черепица может легко оторваться от неподвижной шляпки гвоздя. Недостаточно забитый гвоздь приподнимется, будет «торчать» и не будет иметь сжатия между шляпкой гвоздя и гонтом. Такие приподнятые ногти часто называют «гордыми» ногтями, и они могут вызывать проблемы по многим причинам. Конечно, отсутствие сжатия приведет к меньшей удерживающей силе, однако приподнятая шляпка гвоздя также может вызвать протечки. Первоначально следующий слой черепицы может лежать ровно, поддерживаемый выступающим гвоздем, но торчащий вверх гвоздь может привести к серьезным дефектам в будущем и даже к протечке. Первоначально следующий ряд гонтов будет покрывать приподнятую шляпку гвоздя, но по мере того, как летняя жара нагревает и смягчает гонт, верхний слой гонта в конечном итоге становится настолько мягким, что оседает вокруг приподнятого гвоздя, в конечном итоге образуя отверстие точного размера гвоздя. голова. Когда вы посещаете крышу, на которой во время установки были оставлены торчащие гвозди, месяцы или годы спустя кажется, что каждый из этих гордых гвоздей отступил, оставив дыру, хотя на самом деле гвоздь оставался закрепленным и неподвижным, а черепица осела или расплавилась вокруг. гвоздь. Дополнительные проблемы могут быть вызваны приподнятыми гвоздями, потому что приподнятая шляпка гвоздя удерживает два куска гонта на расстоянии друг от друга, не позволяя клеящему герметику для гонта должным образом соприкасаться и прилипать к уложенному гонту. Гордые гвозди вызывают ослабление рисунка гвоздей, отверстия в черепице, вызывающие протечки, и ослабление клея, из-за которого черепица становится восприимчивой к отслаиванию от ветра. Опытный кровельщик и мастер кровельных работ заботятся о гордых гвоздях и постоянно общаются с бригадой и выборочно проверяют выполненную работу. Оборудование можно правильно отрегулировать, чтобы кровельщики ошибались в сторону качества. Чрезмерное забивание гвоздей вызывает определенную проблему, поэтому грамотный мастер настроит оборудование так, чтобы оно либо идеально забивало гвоздь, либо кровельный пистолет ошибался в сторону недозабитого гвоздя, так что всякий раз, когда кровельщик видит, что он оставляет « гордый» гвоздь, он или она просто должны иметь дисциплину, чтобы схватить молоток с пояса и забить гвоздь в нужное положение заподлицо.

Установка кровельной черепицы не является операцией на головном мозге, однако конкурентоспособная и успешная установка имеет много движущихся частей. Определение эксперта может заключаться в том, что настоящий профессионал знает кровельные материалы, заботится о крыше и клиенте и обладает необходимым опытом, чтобы найти тонкий баланс между скоростью и качеством. Хорошие кровельные компании с солидной репутацией обычно имеют давнюю традицию нанимать настоящих профессионалов, способных усердно работать и одновременно знающих, когда замедлить или остановить производство, чтобы исправить потенциальный дефект. Компании низкого качества могут слишком много внимания уделять скорости, допуская или даже игнорируя дефекты; сознательно или неосознанно. Кровельные работы — это сложный бизнес, и те компании, которые придерживаются строгой этики, ежедневно сталкиваются с этими проблемами и преодолевают их. Они строят дисциплины и привычки, которые глубоко укоренились, поэтому они инстинктивно приспосабливаются к проблемам таким образом, что это одновременно продуктивно и приводит к качественной установке. Некоторые проблемы с крышей проявляются только спустя годы после завершения работ. Есть много решений «на работе», которые влияют на качество и долговечность крыши, поэтому, когда вы выбираете качественную кровельную компанию с хорошей репутацией, вы также получаете правильное решение от своего имени.

  Автор — Алекс О’Хэнли имеет более чем 20-летний опыт работы в области кровли и строительства. Он основал, владел и управлял Integrity Roofing LLC в Бристоле, Род-Айленд, в течение 16 лет, где они выполняли как коммерческие, так и жилые кровли. До этого он был вице-президентом местной традиционной кровельной компании и представителем крупного производителя. Он является экспертом по ограждающим конструкциям коммерческих и жилых зданий с практическим опытом работы со всеми типами кровли, включая горячую и холодную сборную кровлю, EPDM, ПВХ, TPO, листовой металл, оклад, черепицу и шифер. В настоящее время Алекс работает в компании GutterBrush Simple Leaf Guard, объясняя преимущества защиты желоба, для установки которой не требуются инструменты или крепеж.
