ВСЕ О ПРОХОДНЫХ ВЫКЛЮЧАТЕЛЯХ — СХЕМЫ ПОДКЛЮЧЕНИЯ, СРАВНЕНИЕ, ВИДЕО

Все хотят много света и чтобы было удобно включать. Как это сделать? Ответ прост — проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без — все это в одном месте.



Итак, что такое проходной выключатель?



Проходные выключатели — это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.



Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.

Проходная схема включения на переключателях



Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.



Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.

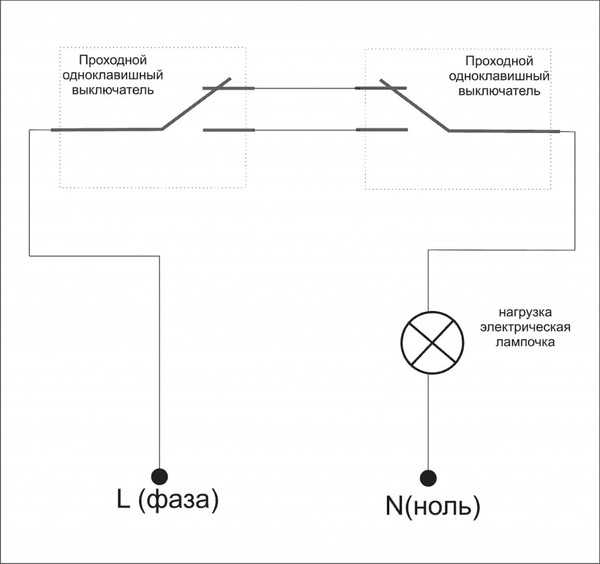

Схема подключения одноклавишного проходного из 2-х мест



Схема подключения одноклавишного проходного из 3-х мест



Схема подключения двухклавишного проходного из 2-х мест





Проходная схема включения на импульсных реле



Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.





Большой плюс по сравнению с переключателями — здесь не приходится заниматься сложной комбинаторикой и путаться в проводах. Схема очень логичная и понятная.



Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.



Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.



Схема управления освещением из 4-х мест на импульсном реле







Проходная схема включения на дистанционных выключателях



Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем — светильник подключается через блок управления, который управляется по сигналу с выключателя.





На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.



После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение — это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.



Схема управления освещением из 2-х и более мест на дистанционных выключателях







Преимущества схемы включения на дистанционных выключателях



Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.



  1. Минимум проводки. Электропроводка останется только там, где это реально необходимо
  2. Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
  3. Минимум работы по установке и подключению. Сокращение работ по прокладке электропроводки и времени на монтаж
  4. Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент

Схема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях







Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:

Тел.: +7 (495) 151-00-74 доб. 101

E-mail: [email protected]

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

18.06.2021 от admin

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку.

Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Originally posted 2019-06-18 15:31:30. Republished by Blog Post Promoter

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

  • Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
  • Черный провод
    или иногда красный провод
    , также известный как горячий провод, входит в латунный винт.
  • зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

  • Выключатель света на 15 ампер
  • Проволочные гайки
  • Универсальный нож
  • крестовая отвертка
  • Инструмент для зачистки проводов
  • Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

  • Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
  • Соедините два медных провода дополнительным медным проводом.
  • Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
  • Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
  • Проделайте вышеуказанный шаг и с другими черными проводами.
  • Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
  • Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.
Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

  • Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
  • Теперь подключите петлю черного провода к клемме в нижней части переключателя.
  • Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
  • Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Схемы подключения выключателя света

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

Подключение однополюсного выключателя

Источник: www.do-it-yourself-help.com

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Схема подключения одного выключателя света

Если вы хотите использовать эти шаблоны, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно!

Скачать бесплатно

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Проводка Два выключателя и две лампочки

Источник: www.do-it-yourself-help.com

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Схема подключения 2-ходового переключателя

Скачать бесплатно

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Источник: www.do-it-yourself-help.com

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Схема подключения 3-ходового переключателя

Скачать бесплатно

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Используйте EdrawMax для создания схемы подключения

Очень важно правильно подключить выключатель света . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.

EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Связанные статьи

Что такое блок-схема дебиторской задолженности Полное руководство по блок-схеме кредиторской задолженности Что такое схема трубопроводов и приборов (P&ID) Полное руководство по блок-схеме цикла расходов Полное руководство по BPMN

Проходной выключатель — схема подключения для 3 точек

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

  • Где применить такую ​​схему?
  • Схема переключения
    • Что особенного?
    • Что требуется?
  • Электрическое переключение
  • Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

  1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
  3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
  4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
  5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта — входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта — один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели — 2 шт.;
  • крестовой переключатель;
  • коробки розеток — 3 шт.;
  • 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

    Бокорезы
  • ;
  • набор отверток
  • ;
  • инструмент для снятия изоляционного слоя с жил;
  • мультиметр
  • ;
  • Инструмент для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

  • 2-жильный — ноль и фаза от питающей сети;
  • 2-жильный — ноль и фаза от осветительного прибора;
  • 3-жильный — от одного проходного выключателя;
  • 3-жильный — от второго проходного выключателя;
  • 4-жильный — от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно — в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

  1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
  2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
  3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
  4. Абсолютно аналогичное переключение выполняется со вторым проходным коммутатором. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
  5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать точки скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

Можно подключить и четвертый выключатель, и пятый в схему управления освещением, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.
