Ширина лестничного марша согласно ГОСТ и СНиП

Содержание

• 1 Нормы и требования к лестничным маршам
• 2 Размеры марша
  • 2.1    Прямая лестница
  • 2.2    Поворотная
  • 2.3    Винтовая
  • 2.4    Вспомогательные лестницы

Очередной этап проектирования на пути создания идеальной лестницы для ваших нужд. В данной статье мы рассмотрим нормы и стандарты, которых необходимо придерживаться при определении ширины лестничного марша.

Ширина марша, как и любой другой параметр лестницы, зависит от ее назначения и местоположения.

Нормы и требования к лестничным маршам

Основными нормами и стандартами являются следующие документы, опираясь на которые, разрабатывают проект и определяют ширину марша:

• СНиП 21-01-97 – Пожарная безопасность зданий и сооружений.
• ГОСТ 23120-78 – Лестницы маршевые, площадки и ограждения стальные. Технические условия.
• ГОСТ 8556-72 – Лестницы пожарные ручные деревянные. Технические условия.
• ГОСТ 53254-2009 – Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний.

Данные документы регулируют минимальную ширину лестничного марша для разных типов лестниц. Максимальная ширина марша не ограничивается, при условии соблюдения всех норм безопасности, таких как:

• наличие поручней;
• обустройство пандусов;
• соответствие размеров ступеней общепринятым стандартам;
• соблюдение правильного угла наклона лестницы в зависимости от места установки.

Размеры марша

Ширина лестничных маршей является одной из определяющих составляющих пропускной способности лестницы, ее параметры в первую очередь ограничены нормами пожарной безопасности.

Общие параметры лестничного марша в зависимости от назначения:

• Минимальное значение ширины марша от 80 до 135 см.
• Ширина должна быть одинаковой на всем протяжении марша.
• Ширина поворотных лестниц, которые соединяют больше двух этажей, должна быть не менее 100 см.
• Минимальное расстояние между лестничными маршами 50 мм.
• Длина лестничного марша может включать от 3 до 18 ступеней.

Количество ступеней в марше определено таким образом, чтобы исключить длинные подъемы, преодолевая которые, человек испытывает большие физические нагрузки.

Рассмотрим подробно, какова оптимальная ширина лестничного марша в разных условиях эксплуатации и установки лестницы.

   Прямая лестница

Меньше всего требований к прямым маршевым лестницам ввиду отсутствия поворотных площадок  и забежных ступеней. Основной показатель регулирования таких лестниц это ширина лестничного марша.

Ширина определяется в зависимости от величины потока людей, регулярно пользующихся лестницей.

В местах с интенсивным движением рекомендуемая ширина не менее 150 см, чтобы могли разойтись люди во встречном направлении.

В случае менее интенсивного движения, но с необходимостью подъема крупногабаритных вещей рекомендуемая ширина 125 см.

В частных домах и коттеджах многие строят лестницы по своим убеждениям и потребностям, но все же не желательно делать лестничный марш менее 80 см.

   Поворотная

Поворотная лестница возможна в двух вариациях: с поворотной площадкой или забежными ступенями. Такие лестницы чаще используются в больших зданиях.

Ширина лестничного марша в общественных зданиях, а также в общественных местах многоквартирных домов должна быть не менее 125 см.

Для поворотных лестниц в частных домах желательно увеличить минимальную ширину марша до 100 см, особенно на лестницах с забежными ступенями из-за дополнительной нагрузки при подъеме.

Сложность подъема по забежной лестнице увеличивает тот факт, что оптимальное количество ступеней в одном марше не заканчивается лестничной площадкой, а продолжается с плавным переходом на следующий марш.

Ширина марша должна сохраняться на всем протяжении лестницы.

   Винтовая

Винтовая лестница может быть самой компактной стационарной лестницей, но чтобы соответствовать такому названию, она должна отвечать ряду параметров безопасности.

Минимальная ширина лестничного марша винтовой лестницы не должна быть меньше 60 см, такая конструкция должна быть оборудована перилами и иметь достаточную ширину ступеней.

Лестничный марш, размеры которого 100 см, будет намного удобней для перемещения по спирали.

   Вспомогательные лестницы

К этой категории отнесем стационарные лестницы, которые используются не регулярно, такие как чердачная лестница или лестница в подвал.

Для таких лестниц допустимая шина марша составляет 60 см. Исключением может быть лестница со ступенями «гусиный шаг», в таком случае допускается ширина 50 см.

Для приставных лестниц и стремянок минимальная допустимая ширина составляет 40-45 см.

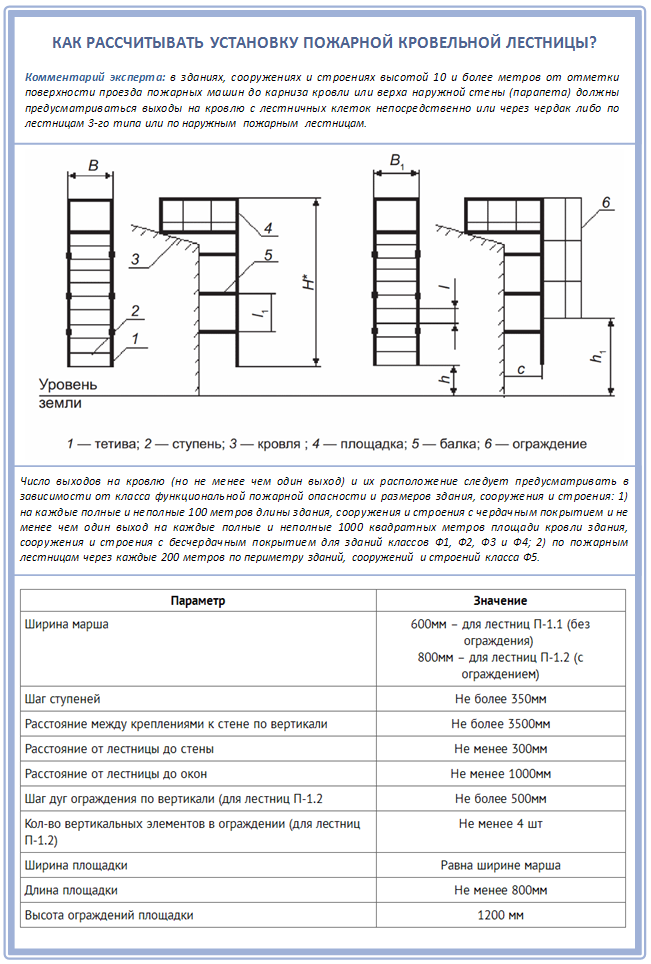

По стандартам пожарной безопасности пожарные лестницы должны обеспечивать возможность захвата руками и опоры одной ногой, для таких условий минимальная ширина составляет 25 см.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Какой должна быть ширина и высота ступени лестницы: ГОСТ

Какой должна быть ширина и высота ступени лестницы: ГОСТ

Который определяет удобство его использования.

Если присутствует неудобная лестница на второй этаж или мансарду, неудобный спуск с крыльца или в подвал – будете ощущать это каждый день по много раз, и не только вы – все ваши домочадцы и гости тоже.

Поэтому очень важно выбрать такую ширину и высоту ступеней лестницы, чтобы и по ГОСТ, и по внутренним ощущениям — всё было в полном порядке.

Общее правило проектирования лестниц – они должны быть удобными и безопасными.

На лестницу должна достаточно устойчиво вставать нога, ступени ровные, без перекосов и сколов, они не должны скользить.

Если применяете кафельную плитку, используйте специальную с противоскольжением — она лучше всего подходит для .

В случае с ковровыми покрытиями – они должны крепиться к лестнице на каждой ступеньке достаточно надёжно, не съезжать или перемещаться. То же касается и деревянных лестниц – они должны быть ровными, жёсткими, не скользить и не прогибаться под вашими шагами.

При проектировании лестниц на чердак или в подвал, не предназначенных для повседневного использования, требования немного менее жёсткие. В частности, здесь допускается большая высота ступеней лестницы по ГОСТ и более крутой угол наклона .

Однако все прочие требования, такие, как достаточно жёсткая и прочная поверхность лестницы, удобное для подошвы обуви основание ступени и отсутствие скольжения, остаются в силе.

Лестницы должны иметь вспомогательные приспособления – перила и поручни. Они позволят даже в темноте безопасно спускаться по ним. Перила обеспечат дополнительную безопасность при спуске по лестнице маленьких детей.

Поэтому расстояние между прутьями перил надо делать такое, чтобы ребёнок не мог пролезть между ними – не более 25-30 см. Высота перил должна быть удобной для опоры.

Несколько слов нужно сказать об очень крутых лестницах. Такие можно видеть где-нибудь в киношном военном корабле, делаются они для экономии места. Однако на практике лестницы с уклоном более 45 градусов применять нельзя.

Ступени лестницы с уклоном 60 градусов в соответствии с ГОСТ на обычные маршевые лестницы и общими понятиями об эргономике являются нарушением и требуют при подъёме и спуске обязательного упора на руки, лучше на обе. Регламентируются они отдельным стандартом, который ограничивает длину и ширину лестницы, а также сферу её .

Прочность лестничного марша является важным условием. Исходя из практических соображений, лестница должна спокойно выдержать столько здоровых полновесных людей, сколько способно на ней поместиться.

При этом они на ней не просто стоят, а быстро спускаются или поднимаются. Например, на обычной бетонной лестнице в подъезде спокойно уместятся около 12 таких человек: если вес каждого из них 100 кг, то общая нагрузка – 1200 кг. Учитывая динамический характер нагрузки, можно считать, что лестница должна выдерживать вес около 2-3 тонн.

Требования государственных стандартов

Государственные стандарты многочисленны. Дело в том, что они регламентируют конструкцию не всех лестниц одним , а каждый стандарт регламентирует конструкцию отдельного типа.

Например, по одному стандарту уклон лестницы в 50 градусов является нарушением (для железобетонных), а вот по другому (для металлических) он будет допустимым.

Можно собрать основные требования государственных стандартов, однако для каждого конкретного случая следует их уточнять:

• Лестница должна иметь уклон от 20 до 50 градусов, рекомендуемый – от 20 до 27 градусов.
• И от 3 до 16 (нужно стараться выбирать нечётное количество) ступеней.
• Минимальная ширина марша для маршей внутридомового пользования – 80 см, для дома в 2 этажа – 90 см, для большей высоты – 105 см.
• Максимальная ширина пролета – 140 см для жилых зданий и 240 для общественных.
• Ширина маршей лестницы одинакова вдоль всей лестницы.
• Высота перил – 70 см вдоль марша и 90 на балюстраде

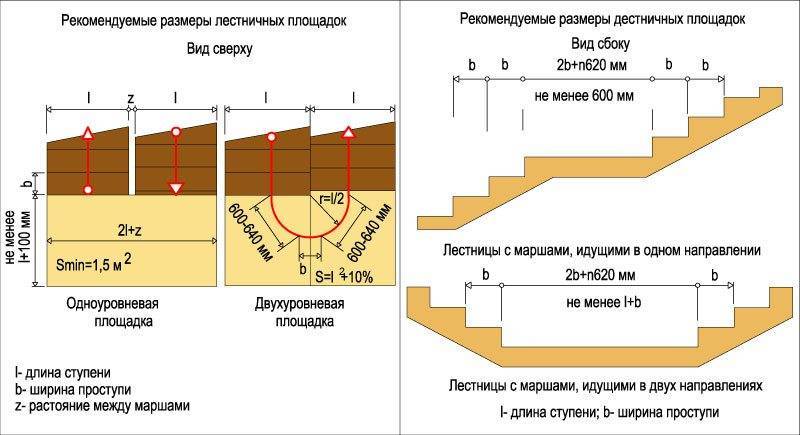

• Зазор между маршами – 50 мм или более.
• Ширина площадок – не менее 1 метра.
• Длина площадки возле двери – не менее 1 метра, если дверь открывается наружу – не менее 1 метра и не менее ширины .
• Рекомендуемая высота ступени лестницы – 15 см, минимальная – 12, максимальная – 20 (для подвальных, чердачных лестниц и внутриквартирных). Учитывая требования по количеству ступеней, высоте и ширине по ГОСТам – 5800 мм это максимальная длина марша.
• Ширина ступени лестницы – 25-26 см, свис ступени – не более 2 см.

Этого перечня вполне достаточно для того, чтобы грамотно спроектировать лестницу в частном . А как это сделать в соответствии с ГОСТом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Правильно ли вы измеряете ширину выхода?

Как измерить ширину выходных компонентов, таких как двери и лестницы, — один из тех вопросов, которые еженедельно задают консультантам по коду. Во многих случаях кажется, что существует путаница в отношении минимальных размеров определенных компонентов и того, как правильно измерить их ширину. Измерения выхода по лестнице обычно понимают неправильно. Должны ли лестницы измеряться между поручнями, так как именно по ним могут ходить люди? Или они рассчитаны на всю ширину протектора? А как же стрингеры? Они тоже включены в измерения? Эта статья предназначена для решения распространенных вопросов, связанных с шириной исходящего трафика.

Размер средств выхода

Насколько широкими должны быть мои средства выхода компонентов?

Раздел 1005 Международного строительного кодекса (IBC) 2015 г. касается требований, связанных с определением размеров выходов. В этом разделе требуется использование двух отдельных методов для определения минимальной требуемой ширины выхода, которая должна быть больше следующего: как лестницы, двери, коридоры и т. д. и

«Расчетная ширина», которая основана на нагрузке пассажиров, обслуживаемой компонентом, с использованием коэффициентов ширины выхода, обсуждаемых ниже.

Большая ширина, определенная двумя вышеуказанными методами, должна использоваться для установления минимальной ширины для каждого выходного компонента. Во многих случаях минимальная ширина эвакуационных выходов, обслуживающих здания с менее концентрированной нагрузкой на жильцов, будет определяться шириной компонентов, а не рассчитанной шириной.

Таблица слева иллюстрирует несколько примеров этой методики для здания без дождевания.

Коэффициенты ширины выхода

Какой коэффициент использовать для определения моей «расчетной ширины»?

Раздел 1005.3.1 IBC требует, чтобы « пропускная способность в дюймах средств эвакуационных лестниц рассчитывалась путем умножения нагрузки людей, обслуживаемых такой лестницей, на коэффициент пропускной способности эвакуации, равный 0,3 дюйма на человека ». В разделе 1005.3.2 рассматриваются другие компоненты выхода (такие как двери, коридоры, проходы и т. д.), формулировка аналогична, но используется коэффициент пропускной способности выхода 0,2 дюйма на человека, поскольку скорость выхода по горизонтальным компонентам выше, чем скорость спуска по лестнице. Существуют исключения для лестниц и других элементов эвакуации, которые используют 0,2 и 0,15 дюйма на человека соответственно, если здание опрыскивается и оборудовано аварийной системой голосового оповещения для всех помещений, кроме групп H (высокая опасность) и I-2 ( Здравоохранение).

Обратите внимание, что более ранние выпуски IBC, а также NFPA 101 различаются с точки зрения возможности использования уменьшенных коэффициентов ширины выхода 0,2/0,15 дюйма на человека, а также того, какие защитные функции требуются для этого (т. е. спринклеры). только по сравнению со спринклером и системой аварийного/голосового оповещения), поэтому важно изучить применимые местные и государственные правила, чтобы определить, какие факторы являются подходящими.

Измерение ширины выхода – общие сведения

Как измерить ширину выхода?

Измерения выхода основаны на ширине свободного пространства, доступного для пассажиров вдоль пути выхода, в соответствии с разделом 1003.6 IBC. Выступы не допускаются в пределах этой ширины, если это специально не разрешено нормами, например, фурнитура для дверей и поручни для лестниц.

Измерение ширины двери на выходе

Как измерить ширину двери на выходе?

Для дверей измерение ширины выхода основано на ширине проема в свету, которая не совпадает с «номинальной» шириной двери. Обычно измеряется от лицевой стороны двери при открытой двери 90 градусов до дверного упора на запорной стороне рамы. Для пар дверей это будет измеряться между лицевой стороной дверей, обе из которых открыты на 90 градусов, при условии, что между ними нет центральных стоек или других препятствий. Поскольку это чистое измерение ширины, важно учитывать дверную фурнитуру. Конфигурация петель, шарниров и т. д. может повлиять на точное измерение проема. Обратите внимание, что оборудование аварийного выхода или пожарного выхода имеет допустимый выступ до 4 дюймов в ширину в свету, если оно расположено на расстоянии 34–80 дюймов над чистым полом, и поэтому не будет учитываться в этом измерении (IBC 1010.1.1.1).

При оценке существующего здания это измерение можно просто выполнить на месте, но обычно делаются консервативные предположения для тех зданий, которые еще находятся в стадии проектирования. Как правило, уменьшение ширины в свету на 3 дюйма обычно учитывает толщину двери 1,75 дюйма, а также любые сокращения из-за дверной фурнитуры. Например, обычно предполагается, что дверное полотно шириной 36 дюймов обеспечивает ширину в чистоте 33 дюйма. Эта дверь обеспечивает пропускную способность выхода 220 человек (33 дюйма/0,15 дюйма на человека) и 165 человек (33 дюйма/0,20 дюйма на человека) соответственно для зданий с дождеванием и системой экстренного оповещения/сигнализации, а также для зданий без такой системы( с).

Измерение ширины выхода лестницы

Как измерить ширину выхода лестницы?

Раздел IBC 1014.8 позволяет поручням выступать до 4½ дюймов в требуемую ширину проходов, лестниц и пандусов с каждой стороны. Следовательно, ширина лестницы на выходе измеряется как ширина в свету над поручнями (между препятствиями, такими как стена, ограждение и т. д.), если только поручни не выступают вглубь лестницы более чем на 4 ½ дюйма, и в этом случае ширина лестницы равна измерение между внутренней поверхностью поручней плюс 4 ½ дюйма с каждой стороны.

Это измерение обычно приводит к измерению ширины выхода лестницы от наружного косоура до косоура, поскольку это выравнивается с соседними стенами и ограждениями, но это может варьироваться в зависимости от смещения стены или ограждения от лестницы. Во многих случаях между наружной частью стрингера и соседней стеной или ограждениями имеется зазор, который можно учитывать как ширину выхода. В качестве альтернативы ограждение иногда располагается поверх стрингера, и в этом случае ширина стрингера не будет учитываться при расчете ширины выхода. На приведенных ниже рисунках показано несколько примеров того, как правильно рассчитать ширину лестничного марша.

Поручни выступают на 3 дюйма с каждой стороны лестницы. Ширина выхода измеряется над высотой поручней от стены до стены, в результате чего эффективная ширина в чистоте составляет 7 футов-4 дюйма.

На этой строящейся лестнице поручни выступают на 4 дюйма из соседней стены и ограждения с обеих сторон. Защитный кожух также расположен поверх внутреннего жала. Ширина выхода измеряется над высотой поручня от стены до ограждения, в результате чего эффективная ширина в свету составляет 4 фута-4 дюйма.

На этой станции метро ширина лестницы, измеренная между поручнями, составляет 8 футов-5 дюймов. Поручни тоже проект 9с обеих сторон за соседней охраной. Поскольку поручни могут выступать только на 4½ дюйма с обеих сторон, эффективная ширина выхода составляет 9 футов-2 дюйма (8 футов-5 дюймов + 4½ дюйма + 4½ дюйма). Обратите внимание, что выходы со станций метро обычно рассчитываются по другим стандартам, однако это предназначено только для иллюстрации в рамках IBC.

В этой статье невозможно описать все уникальные конфигурации, которые могут возникнуть при оценке ширины выхода из дверей и лестниц, но мы надеемся, что она прольет свет на этот часто неправильно понимаемый вопрос.

Как измерить лестницу

Поиск подходящей лестницы для вашего дома

Для тех, кто рассматривает возможность использования лестничного подъемника для решения своих проблем с мобильностью, одной из наиболее распространенных проблем является то, как лестничный подъемник поместится на их лестнице и в их доме. Итак, возможен ли подъем по лестнице? Давайте рассмотрим некоторые размеры и характеристики лестничного подъемника, чтобы узнать!

Лестничные подъемники — практичное решение для обеспечения мобильности

Прежде чем мы начнем, давайте удостоверимся, что мы все на одной волне. Когда мы говорим о лестничных подъемниках, мы имеем в виду кресло на моторизованном шасси, передвигающееся по металлическому рельсу, закрепленному на ступенях лестницы. Это не кресла-подъемники, вертикальные платформенные подъемники или домашние лифты. Они не могут поднимать инвалидную коляску по лестнице или перевозить нескольких пассажиров одновременно. Лестничные подъемники предназначены для одного сидящего пользователя, поднимающего или опускающего их по лестнице легким нажатием кнопки.

Лестничные подъемники

могут быть установлены на прямых, изогнутых или наружных лестницах и поставляются с различными опциями в соответствии с потребностями пользователя. Прямые лестничные подъемники крепятся к одной прямой направляющей, обрезанной по точной длине лестницы, в то время как изогнутые лестничные подъемники бывают модульными или изготавливаются на заказ для изгибов и поворотов изогнутой или многомаршевой лестницы. Наружные лестничные подъемники имеют аналогичную конструкцию, но защищены от непогоды, чтобы выдерживать непогоду. Давайте посмотрим на некоторые размеры и характеристики лестничного подъемника.

Размеры лестничного подъемника по моделям

Stannah предлагает широкий выбор моделей лестничных подъемников с различными типами сидений и поручней. Для целей этого обсуждения мы рассмотрим наши самые популярные модели лестничных подъемников со стандартными функциями и опциями. Примечание: все указанные размеры являются номинальными.

Размеры прямого лестничного подъемника

1.  Ширина кресла (внутри подлокотников) = 20,5 дюйма
2.  Глубина от стены (в сложенном виде) = 14,5 дюйма
3.  От рельса до стены (внешняя кромка рельса) = 6 дюймов
4.  Глубина от стены (в разложенном виде) = 25,9″
5. Высота сиденья (регулируется при установке) = от 21,5 до 26,5 дюймов

Минимальная ширина лестницы = 28 дюймов

Показана модель: Siena 600

Размеры изогнутой лестницы

1.  Ширина кресла (внутри подлокотников) = 20,5 дюйма
2.  Глубина от стены (в сложенном виде) = 16 дюймов (в зависимости от начального положения рельса)
3.  Направляющая к стене = 6 дюймов (будет варьироваться в зависимости от поворотов и конфигурации)
4.  Глубина от стены (в разложенном виде) = 26,7 дюйма (может варьироваться в зависимости от конфигурации)
5. Высота сиденья = 22,5 дюйма

Минимальная ширина лестницы = 28–30 дюймов (в зависимости от конфигурации)

Показана модель: Siena 260

Размеры наружной лестницы

1.  Ширина кресла (внутри подлокотников) = 19 дюймов
2.  Глубина от стены (в сложенном виде) = 14,5 дюйма
3.  От рельса до стены (внешний край рельса) = 8 дюймов
4.  Глубина от стены (в разложенном виде) = 25,25 дюйма
5.  Высота сиденья (регулируется для прямого положения) = от 21,5 до 26,5 дюймов

Минимальная ширина лестницы = 26 дюймов

Показанная модель: Наружная 320

Спецификации и требования к лестничным подъемникам

Максимальная грузоподъемность лестничного подъемника

Грузоподъемность лестничного подъемника зависит от выбранной вами модели. Как правило, прямые лестничные подъемники могут нести до 350 фунтов ., в то время как большинство изогнутых и наружных моделей имеют ограничение по весу 300 фунтов. Тем не менее, у Stannah есть вариант для криволинейных лестниц для тяжелых условий эксплуатации — модель 260 Plus, которая увеличивает грузоподъемность до 9 кг.0067 352 фунта

.

Скорость лестничного подъемника

Независимо от модели, все лестничные подъемники Stannah работают со скоростью 18 футов в минуту. Проведение вас вверх и вниз по лестнице в безопасном и устойчивом темпе.

Электрические требования

Прямые или изогнутые, внутренние или наружные, лестничные подъемники работают от аккумулятора. Аккумуляторы заряжаются от обычной 110-вольтовой розетки , расположенной вверху или внизу лестницы. В случае наружного лестничного подъемника вам все равно потребуется доступ к внутренней розетке поблизости. Подходящая розетка обычно выбирается во время бесплатного осмотра лестницы, поэтому вам не нужно беспокоиться об этом, пока кто-то не придет посмотреть вашу лестницу. Если вы беспокоитесь о своем счете за электричество, не беспокойтесь. Лестничный подъемник потребляет примерно столько же электроэнергии, сколько ваш кофейник.

Какой ширины должны быть лестницы для лестничного подъемника?

Как упоминалось выше, минимальная ширина лестницы зависит от выбранной вами модели и наличия препятствий на лестнице. Вообще говоря, для прямых лестничных подъемников требуется лестница шириной 28 дюймов, в то время как для изогнутых лестничных подъемников требуется около 30 дюймов (в зависимости от формы вашей лестницы). Важно отметить, что эти измерения даны от самого дальнего препятствия, а это означает, что поручни, молдинги и другие препятствия могут уменьшить ширину вашей лестницы. В некоторых случаях может потребоваться снятие перил.

Положение рельса

Положение поручня лестничного подъемника зависит от типа вашей лестницы и выбранной вами модели. На большинстве прямых лестниц внешний край поручня находится примерно в 6 дюймах от стены (или самого дальнего препятствия). Размеры от рельса до стены для изогнутых моделей будут варьироваться в зависимости от формы вашей лестницы и поворотов, которые необходимо сделать, но большинство прямых участков обычно находятся на расстоянии около 6 дюймов от стены.

Как измерить лестницу?

Измерения лестничных подъемников производятся во время необязательного осмотра лестницы, когда специалист по лестничным подъемникам Stannah посетит ваш дом, чтобы определить, какая модель и какие опции вам нужны.

Размеры прямых лестниц

Прямые лестницы измеряются по длине и ширине с помощью стандартной рулетки. Особое внимание уделяется выявлению потенциальных препятствий, таких как поручни или ограниченное пространство для головы в верхней части лестницы. Двери на верхней или нижней площадке также учитываются, а дополнительная выдвижная направляющая обеспечивает решение в большинстве таких случаев. Специалист по лестничным подъемникам позаботится о том, чтобы наверху лестницы было достаточно места для поворота кресла, чтобы вы могли безопасно сойти.

Измерения изогнутой лестницы

При измерении поворотных лестниц специалисты Stannah по лестничным подъемникам используют систему фотоизмерений, которая использует маркеры на лестнице для разработки точных характеристик лестницы. Оттуда специалист проверит лестницу на наличие препятствий, как и в случае с прямым элементом, прежде чем отправить фотографии и подробный чертеж нашим проектировщикам рельсов. Изогнутые лестничные подъемники с их нестандартными перилами имеют дополнительное преимущество, предлагая различные варианты начала и конца, чтобы соответствовать специфике вашего дома. В результате изогнутый лестничный подъемник может начинаться за углом от лестницы и продолжаться до верхней площадки, что делает посадку и высадку более безопасной и легкой.
Если вы хотите узнать больше о нашем процессе измерения, вы можете найти дополнительную информацию здесь.

Следующие шаги

Теперь, когда у вас есть представление об основных размерах лестничного подъемника, пришло время сделать еще один шаг вперед.
