Виды оконных профилей: характеристики, материалы, производители
Автор Марсель Сагитов На чтение 7 мин. Просмотров 65
Профиль – это основа для изготовления оконных рам и створок. От его качества зависит внешний вид, долговечность и надёжность всей оконной конструкции.
Классификация по материалам
Для производства современных оконных блоков применяется дерево, алюминия, ПВХ. Каждый вид материала имеет свои преимущества и недостатки, особенности и ограничения в использовании.
Дерево
Лучшие и самые дорогие виды древесины для производства оконных профилей – дуб и лиственница, также применяются ольха и сосна. Дороговизна деревянных конструкций связана не только с применением натуральной древесины, но и с особенностями технологического процесса. Материал для оконных профилей нуждается в тщательной обработке (сушка, пропитка антисептиками, покраска, лакировка), а при изготовлении изделия высокая точность и мастерство играет ключевую роль.
Достоинства деревянных окон:
- экологичность;
- хорошие теплозащитные свойства;
- сохранение естественного воздухообмена между помещением и улицей;
- эстетичный натуральный внешний вид.
Недостатки:
- возможность коробления и разбухания при нарушении технологии производства и установки;
- низкая устойчивость к огню;
- высокая стоимость.
Алюминий
Так как металл не способен удерживать тепло, алюминиевый профиль в основном применяют для холодного остекления балконов или подсобных помещений, когда нет возможности или необходимости обустраивать тёплое остекление.
Существуют «тёплые» алюминиевые окна. В профиль закладывается специальный термовкладыш, который обеспечивает высокие теплоизоляционные свойства таких оконных конструкций.
К преимуществам алюминиевых профилей относят:
- прочность и долговечность;
- лёгкость;
- устойчивость к внешним воздействиям;
- пожароустойчивоть.
Минусы:
- низкие теплозащитные свойства «холодного» профиля;
- высокая цена «тёплого» варианта.
Поливинилхлорид
Армирующий П — образный профиль для жесткости конструкцииПВХ-профиль получил наибольшую распространенность для производства современных окон, благодаря его невысокой стоимости по сравнению с деревом и алюминием и отменным теплозащитным и эксплуатационным свойствам. Основные конкурентные преимущества ПВХ:
- высокий уровень теплоизоляции;
- простата изготовления и монтажа готовых изделий;
- высокая устойчивость к влиянию атмосферных осадков, химических реагентов;
- возможность изготовить изделия разнообразного дизайна и формы;
- доступная стоимость.
Характеристики ПВХ-профиля
Львиная доля всех устанавливаемых оконных блоков приходится на пластиковые изделия. На рынке представлены окна из профиля десятков производителей, которые на первый взгляд выглядят одинаково. Часто низкий уровень качество проявляется только через некоторое время эксплуатации, когда становится очевидным, что профиль не справляется со своими функциями и не обеспечивает должный уровень теплозащиты. При выборе изделия полезно знать основные значимые характеристики оконного ПВХ-профиля.
Толщина стенок
По этому показателю выделяется 3 группы продукции:
- Класс А. Сюда относятся изделия, которые имеют толщину наружной стенки от 2,8 мм, внутренней от 2,5 мм. Такие показатели считаются оптимальными для обеспечения наилучшей теплоизоляции жилого помещения.
- Класс В. Продукция с толщиной наружной стенки от 2,5 мм, внутренней от 2,0 мм. Такие изделия менее надёжно защищают от теплопотерь и более подвержены деформациям в процессе эксплуатации. Основное предназначение – установка в магазинах, общественных учреждениях.
- Класс С. Изделия с более тонкими, чем в предыдущих классах стенками. Окна из него предназначены для остекления нежилых, складских, производственных помещений.
Ширина профиля
Показатель определяет, какой стеклопакет можно смонтировать в данный профиль. Стеклопакет представляет собой несколько стёкол, соединённых рамкой по периметру. Образующиеся между стёклами пространства заполняют обыкновенным воздухом или инертными газами (в продукции премиум-сегмента) для улучшения теплоизоляционных показателей.
Однокамерный пакет – это два стекла и одна воздушная камера между ними. Двухкамерный состоит из 3-х стёкол, между которыми соответственно 2 камеры и т. д. Чем больше количество стёкол, тем теплее готовое изделие.
Также ширина профиля определяет монтажные размеры для установки окна. При увеличении ширины увеличивается общий вес конструкции – это нужно учитывать, например, при остеклении балкона со слабыми плитами основания.
Обычно стандартное значение составляет 58-80 мм, некоторые бренды предлагают продукцию шириной до 120 мм для производства изделий, рассчитанных на эксплуатацию в суровых климатических условиях и отличающихся улучшенными звуко- и теплоизоляционными характеристиками.

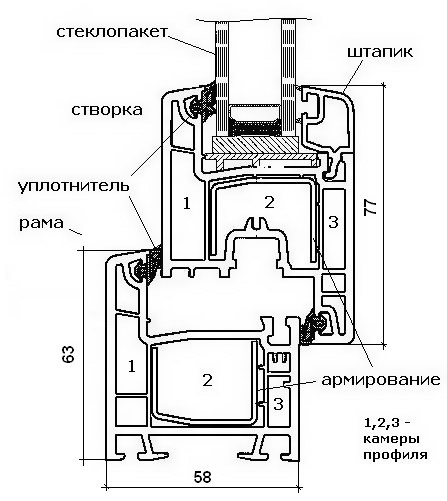

Количество камер профиля
Не путать с воздушными камерами стеклопакета!
Пластиковый профиль внутри полый и разделён перегородками. Теплоизолирующие свойства ПВХ-профилей обусловлены наличием пустотелых камер между перемычками – чем их больше, тем ниже показатель теплопроводности рамы и створки окна.
Каждая полость выполняет определённую функцию (отвод влаги, крепление фурнитуры, обеспечение прочности), а их количество (обычно 3-8) и расположение определяется технологическим расчётом. Наиболее востребованы 3-5-камерные виды пластикового профиля.
Металлическое армирование
Пластиковый профиль дополнительно армируется металлическим каркасом для придания жёсткости конструкции. Это значительно уменьшает вероятность деформации и провисания оконной створки из-за множества циклов открывания-закрывания, температурных перепадов и других воздействий в процессе пользования.
Форма каркаса зависит от размера окна:
- Г-образный – усиление прокладывается вдоль 2-х стенок; достаточно для окон небольших габаритов;
- П-образный – усиление 3-х стенок профиля; подойдёт для окон размером
до 1,9 м в высоту; - замкнутый – усиление располагается вдоль 4-х плоскостей и обеспечивает наибольшую жесткость изделия; для остекления больших площадей лоджий и панорамных балконов рекомендуется выбирать такой вид профиля.
На что обращать внимание при выборе
Покупателю сложно определить качество профиля на выставочных образцах. В большинстве случаев приходится надеяться на порядочность продавца и изготовителя оконных конструкций. Существуют некоторые особенности, которые помогут избежать покупки изделия низкого качества:
- Наличие маркировок с логотипом бренда, информацией о времени и месте изготовления.
- Структура пластика. Высококачественные изделия имеют ровную гладкую поверхность. Зернистая текстура говорит об использовании более дешёвых видов пластика или низком уровне механизации производства. Такие окна с большей вероятностью будут менять свой цвет или деформироваться под нагрузкой.
- Качество покрытия. Окрашенные или покрытые текстурной плёнкой варианты должны иметь равномерный цвет по всей поверхности без перепадов.
Обзор производителей ПВХ-профиля
Традиционно рейтинги брендов, предлагающих ПВХ-профили для окон, возглавляют немецкие компании. Их продукция выгодно выделяется уровнем качества и неизменным внешним видом даже после долгого времени использования. Окна не подвержены геометрическим изменениям, белый пластик не желтее, а цветной не выгорает.
При этом большинство западных предприятий имеет производственные площади на территории России, что позволяет предлагать продукцию по приемлемой цене без ущерба качеству.
Rehau. Компания имеет 50-летний опыт работы в сфере изготовления ПВХ-конструкций и сопутствующей фурнитуры. Является новатором в своей сфере, специалисты компании регулярно разрабатывают и внедряют передовые технологии в товары бренда. Для российского рынка предлагается 6 типов 3-6-камерных профилей с монтажной шириной 60-86 мм. Продукция компании принадлежит к среднему ценовому сегменту.
Veka. Предлагает белый и цветной профиль, окрашенный по шкале RAL. Для уплотнителей используется каучук, который не повержен разрушительному влиянию низких температур. Продукция бренда подходит для эксплуатации во всех российских климатических условиях. Линейка представлена изделиями шириной 58-90 мм.
KBE. Одна из самых известных и популярных на российском рынке марка оконной продукции. Профиль бренда давно доказал своё уникальное высокое качество и долговечность. Изделия выдерживают перепады температур от -50 до +50, заявленный срок службы составляет 50 лет. Компания уделяет особое внимание вопросам экологичности своей продукции. Окна, изготовленные из профиля KBE, рекомендованы к установке в медицинских и детских учреждениях.
Из других, не менее достойных европейских производителей, можно отметить компании Montblanc, Salamander, Schuco, Trocal.
Proplex. Молодая отечественная компания, использующая передовые европейские технологии для производства ПВХ-профиля. Продукция разрабатывается с учётом российских климатических условий и соответствует всем требованиям к этому виду изделий. Доступность цен при достойном уровне качества – основное преимущество отечественного бренда. Линейка товаров представлена профилями шириной 58-127 мм, что позволяет использовать продукцию для изготовления окон практически всех габаритов и назначений.
Советы по выбору профиля:
Фурнитура
К оконной фурнитуре относятся металлические детали, которые служат для подвижного соединения частей оконной конструкции. Фурнитура не меньше, чем профиль определяет срок службы установленного изделия. От уровня её качества зависит удобство пользования окном, возможности проведения периодических регулировок и ремонтопригодность.
По своему функционалу фурнитуру принято делить на несколько групп:
- петли – важнейшие элементы, от которых зависит долговечность всей конструкции;
- элементы открывания (поворотная, подвесная, откидная, раздвижная фурнитура) – обеспечивает открывание створки в заданном режиме;
- замки, блокировщики, ограничители, ручки – предназначены для удобного и безопасного пользования;
- сюда же принято относить уплотнитель, который обеспечивает герметичность изделия и выполняет звуко- и теплоизоляционные функции.
При выборе пластикового окна важно помнить, что это высокотехнологичное изделие. Это означает, что качественный профиль – лишь одна составляющая успеха. Эксплуатационные свойства зависят от многих факторов, включая уровень фурнитуры, вид и количество стёкол, правильность выполнения замера и монтажа.
Полезно1БесполезноКакие выбрать размеры пластиковых окон в доме
Строительство дома мероприятие ответственное и хлопотное – столько всего нужно учесть! И не важно, строится дом по проекту или «на глаз». Какие выбрать размеры пластиковых окон в доме, чтобы они не были слишком маленькими или большими, чтобы хватило света и не отапливать улицу – в материале портала ОКНА МЕДИА.
Размеры пластиковых окон в доме растут вслед за технологиями
За тысячу лет своей истории окна эволюционировали от открытой дыры в потолке до панорамных стеклянных стен, размер окон в доме рос вместе с изобретением новых материалов для остекления.
Окна в старых деревенских домах имели небольшие размеры, потому что до недавнего времени были основным источником теплопотерь. До 40% тепла вылетало через старые оконные конструкции на улицу. Развитие оконной индустрии, разработки новейших видов стекла, профиля и фурнитуры кардинально изменили ситуацию.
Сегодня при выборе правильной комплектации, окна могут быть теплее стен, что актуально для снижения счетов за отопление и для создания индивидуального проекта дома.
Современные технологии позволили увеличить размеры окон в частном домостроении – они фактически могут заменять собой целые стены.
Однако при более внимательном изучении вопроса, покупка панорамных окон часто отрезвляет будущих владельцев. Цены на панорамные окна минимум в два раза выше конструкций стандартных размеров.
Иногда желание создать комфортную атмосферу в доме с помощью панорамных окон дороже стоимости возведения стены, но это оправдано. Окна больших размеров подвергаются большим эксплуатационным нагрузкам и делать такие конструкции из материалов эконом-класса недопустимо.
Какие размеры окон выбрать, чтобы соблюсти баланс между теплоизоляцией, уровнем естественного освещения и ценой?
Стандартные размеры пластиковых окон в доме
Стандартно размеры окон определяются исходя из требований естественного освещения. Согласно СП 55.13330.2011 «Дома жилые одноквартирные» от 2011 года, площадь светового проема должна быть не менее 1/8 площади пола помещения. Т.е. для комнаты в 20 м2 площадь остекления должна быть не меньше 2,5 м2, что примерно соответствует размерам окна 1,7 х 1,4 м. Для мансардных этажей разрешены световые проемы чуть меньшего размера – 1/10 от площади пола.
Теплоизоляционные свойства окон в условиях бесконтрольного расходования теплоносителей в расчёт практически не принимались, настолько малы были к ним требования.
В строительных супермаркетах и на рынках в продаже можно увидеть готовые окна, изготовленные именно по типовым размерам. Как правило, они произведены из профиля и фурнитуры эконом-класса и не учитывают индивидуальных потребностей в высокой теплоизоляции, привлекательном дизайне и противовзломности. Вариант покупки типовых окон подходит домовладельцам, которые не требуют от окон многого – достаточно просто закрыть проем от непогоды. Это хорошая возможность, например, остеклить летнюю дачу.
Преимущества стандартных готовых окон:
- Можно купить готовое окно и под него сформировать проём в стене.
- Более доступная цена.
- Не нужно ждать замера и изготовления – в сезон это может занять от 7 до 20 дней.
- Можно самим установить готовые окна и сэкономить на монтаже.
Недостатки стандартных готовых окон:
- Нет выбора по дизайну окон – только прямоугольная форма, нет арочных или трапециевидных форм, востребованных в частном домостроении.
- Невысокие показатели теплосбережения и звукоизоляции.
- Нет противовзломной защиты окон.
- Срок службы окна 7-10 лет.
- Нет выбора цвета, в подавляющем большинстве готовые окна белого цвета, за редким исключением ламинация с внешней стороны под тёмное дерево.
- Придётся самостоятельно выбирать и определяться с размерами дополнительных элементов окна – москитные сетки, подоконники, отливы и пр., искать специалистов для установки или делать всё самостоятельно.
Окна по индивидуальным размерам
Современные проекты частных домов не ориентируются на стандарты, они гораздо выше. В них закладываются оконные проёмы индивидуальных размеров и форм. Именно остекление способно создать индивидуальность, ведь окна – это глаза дома! Все чаще в проектах предусматриваются панорамные окна и двери.
Фото: площадь световых проемов должна составлять 1/8 площади полаВажно ещё на стадии проектирования дома определиться с конфигурацией и «начинкой» окон, ведь от их свойств будет зависеть расчёт системы отопления и кондиционирования, выбор светильников, материал штор и мебели, вариантов отделки откосов и даже напольного покрытия. Размеры окон оказывают влияние на все перечисленные факторы.
Теплоизоляция
Основной параметр качества окна для частного дома – это теплоизоляция, поскольку вопрос с отоплением каждый домовладелец решает индивидуально. Здесь прослеживается прямая зависимость – чем больше размеры окна, тем выше теплопотери. Однако подойдя к выбору материалов остекления осознано, можно увеличить теплоизоляционные свойства окон и их размеры.
Рассмотрим возможные теплопотери через окна на примере широкого ассортимента систем REHAU в комплектации с разными стеклопакетами.
Теплопотери* на примере разной комплектации окон REHAU, Вт/м2
Профиль | 2-х кам с/п с обычным стеклом R=0,55 м2•°С/Вт | 2-х кам с/п с одним энергосберегающим стеклом R=0,75 м2•°С/Вт | 2-х кам с/п с одним энергосберегающим и одним мультифункциональным стеклом и аргоном R=1,24 м2•°С/Вт | |||
R0 пр, м²°С/Вт | Теплопотери, Вт | R0 пр, м²°С/Вт | Теплопотери, Вт | R0 пр, м²°С/Вт | Теплопотери, Вт | |
BLITZ, 60/3, 0,70 м²°С/Вт | 0,51 | 86 | 0,61 | 72 | 0,81 | 57 |
THERMO-Design, 60/4 0,78 м²°С /Вт | 0,52 | 85 | 0,62 | 71 | 0,83 | 56 |
GRAZIO, 70/5, 0,85 м²°С /Вт | 0,53 | 83 | 0,63 | 70 | 0,84 | 55 |
BRILLANT-Design, 70/5 0,90 м²°С/Вт | 0,54 | 82 | 0,64 | 69 | 0,85 | 54 |
DELIGHT-Design, 70/5, 0,94 м²°С /Вт | 0,55 | 81 | 0,65 | 68 | 0,86 | 53 |
INTELIO 80, 80/6 0,98 м²°С /Вт | 0,56 | 80 | 0,66 | 67 | 0,87 | 52 |
GENEO, 86/6, 1,05 м²°С /Вт | 0,57 | 79 | 0,67 | 66 | 0,88 | 51 |
Теплопотери для стен первого этажа: Стена в 3 кирпича (79 см) – 85Вт/м² Стена из бруса 20см – 58Вт/м² |
⃰ – все данные расчётные и могут отличаться от реальных на ±10%
⃰ ⃰ – Rп и Rc – коэффициенты сопротивления теплопередаче профиля и стеклопакета. Величина показывает, при какой разнице температур на наружной и внутренней поверхностях конструкции через её квадратный метр проходит один ватт тепла. Чем выше R, тем выше теплоизоляционные свойства конструкции
Сопротивление теплопередаче оконного профиля REHAU
*Чем выше показатель, тем лучше. 1 — означает отсутствие теплопотерь.
Выводы:
- Теплопотери современного окна могут быть меньше, чем через кирпичную стену толщиной 79 см или стену из бруса толщиной 20 см
- Теплопотери через одно окно стандартного размера 2,5 м2. могут составлять как 86 Вт, так и 51 Вт. Уменьшить потери тепла почти в 2 раза можно за счёт использования широких профильных систем от 80 мм и 5 камер, энергосберегающих двухкамерных стеклопакетов с 2-мя энергосберегающими стеклами и аргоном.
- Используя комплектующие с высокими показателями сопротивления теплопередачи окон (Rn) можно проектировать из них стеклянные стены на 40% теплее, чем из кирпича и на 15% теплее стены из бруса.
Максимальные размеры больших окон
Выбирая пластиковый профиль для окон важно учитывать ограничения по максимальным размерам, которые допускает производитель для каждой системы.
Максимальные размеры оконных рам зависят от температурных расширений ПВХ-профилей, в зависимости от цвета могут отличаться до 40%. Существуют также максимально допустимые размеры створок, зависящие от вида профиля, его цвета типа усилителя и действующих нагрузок. Поэтому лучше устанавливать оригинальное армирование, рекомендованное производителем профиля – за эту связку он несёт ответственность в виде гарантии. Как пример, можно рассмотреть максимальные размеры окон различных систем REHAU.
Максимальные размеры и площадь окон на примере окон REHAU
Системы | Размеры окна белого/цветного (Ш х В), м | Площадь окна белой/ цветной, м² | Размер створки белая/цветная (Ш х В), м | Площадь створки белая/цветная, м² | Максимальный вес створки, кг |
BLITZ 60/3 | 4 х 4 / 2,5 х 2,5 | 8 / 6 | 1,3 х 2,45 | 3,19 | 75 |
THERMO-Design 60/4 | |||||
GRAZIO 70/5 | |||||
BRILLANT-Design 70/5 | |||||
DELIGHT-Design 70/5 | |||||
INTELIO 80/6 | 1,1 х 2,4 | 2,64 | |||
GENEO 86/6 | 1,3 х 2,7 / 1,2 х 2,6 | 3,51 / 3,12 | 100 | ||
GENEO HST 86/6 | 10 х 2,7 / 6,8 х 2,6 | 27 / 17,7 | 2,7 х 3 / 2,6 х 2,6 | 8,1 / 6,76 | 400 |
Панорамные окна в доме – что нужно учесть?
Основной тренд загородного домостроения – увеличение размеров оконных проёмов и уменьшение количества переплетов в остеклении. Этому способствуют новые разработки в области фурнитуры, оконного профиля и стекла. Створки становятся больше и тяжелее, в моду всё больше входят панорамные окна, а с их помощью организуют выходы на террасы, балконы и веранды.
Фото: панорамное остекление требует спецтехники для разгрузки и монтажаПанорамные окна и двери производятся только по индивидуальным размерам. Предусмотреть панорамные окна в доме лучше на стадии проектирования. Конструкции тяжёлые, для них нужно заложить прочный фундамент и стены. Также необходимо определиться с материалом профиля и системой, формулой стеклопакета, от этого зависит теплосбережение и вес остекления.
При заказе окон большого размера в загородный дом нужно учесть:
- Теплоизоляционные свойства остекления, для правильного расчёта мощности отопительной системы.
- Вес остекления, для правильного расчёта нагрузок на фундамент.
- Размеры и вес конструкций остекления – тяжёлые габаритные створки потребуется перемещать по участку и дому вручную или с помощью техники. Необходимо организовать подъезд, место для складирования и обеспечить достаточный размер входных и лестничных проходов для перемещения конструкций. В некоторых случаях окна настолько большие, что их устанавливают с помощью специальной подъёмной техники и приспособлений снаружи. Это потребует дополнительных затрат и пространства.
Плюсы панорамных окон:
- Энергоэффективная комплектация окон не уступает по теплосбережению бетонным стенам
- Обилие солнечного света
- Визуальное увеличение пространства
- Оптимальное использование пространства возле двери
- Респектабельный вид дома
- Стоимость недвижимости с панорамным остекление выше, чем со стандартными окнами.
Минусы панорамных окон:
Размеры окон в доме – только индивидуальные!
Выбирая размеры окон для частного дома не нужно ограничиваться только стандартными размерами окон.
Современная оконная отрасль предлагает высокотехнологичную продукцию, которая по теплосбережению вполне может конкурировать с традиционными строительными материалами – бетонными стенами. Размеры и форма оконных конструкций подчеркнут индивидуальность и стиль каждого домовладения, а светопрозрачная часть позволит почувствовать единение с природой и впустить в дом много света.
Фото: окна – отражение индивидуальности и стиля домаОтдавая предпочтения оригинальным окна REHAU от флагмана отрасли можно быть уверенным, что качество любой оконной конструкции будет в полной мере соответствовать строгим строительным нормам.
*Статья содержит контекстную и визуальную рекламу
Стандартные размеры окон в квартире – Виды и типы размеров пластиковых окон
Оконные конструкции могут изготавливаться по типовым или предоставленным клиентом чертежам. Зная стандартные размеры окон можно запланировать бюджет на остекление всего дома или квартиры. А вот в коттеджах, которые строят по персональным проектам, часто устанавливают модели нестандартного размера и сложной формы.
Какие бывают конструктивные особенности пластиковых рам
Характеристики ПВХ-профиля позволяют изготавливать из него любые конструкции, с разным способом открывания:
Основные параметры пластиковых окон в зависимости от видов: одностворчатые, двустворчатые, трехстворчатые
Стандартные параметры ПВХ-окон для жилых домов:
- Одностворчатые – 70*135 см.
- С двумя створками – 140*140 см.
- С тремя – 205*140 мм.
Общие нормы по ГОСТу для размеров окон
Параметры изделия могут варьироваться в зависимости от типа рамы, стройматериала стен, особенностей постройки. Действующие ГОСТы соответствуют характеристикам большинства зданий и приведены в таблице:
Высоты и ширина проема, мм | Параметры окна, мм |
Одностворчатые | |
500*500 | 470*470 |
600*600 | 570*570 |
600*900 | 570*870 |
900*600 | 870*570 |
900*900 | 870*870 |
1200*600 | 1170*570 |
1200*900 | 1170*870 |
1350*600 | 1320*570 |
1350*900 | 1320*870 |
1500*600 | 1470*570 |
1500*900 | 1470*870 |
Двухстворчатые | |
600*1200 | 570*1170 |
900*1200 | 870*1170 |
900*1350 | 870*1320 |
900*1500 | 870*1470 |
1000*1000 | 970*970 |
1200*900 | 1170*870 |
1200*1000 | 1170*970 |
1200*1200 | 1170*1170 |
1200*1350 | 1170*1320 |
1200*1500 | 1170*1470 |
1350*1000 | 1320*970 |
1350*1200 | 1320*1170 |
1350*1350 | 1320*1320 |
1350*1500 | 1320*1470 |
1500*1200 | 1470*1170 |
1500*1350 | 1470*1320 |
1500*1500 | 1470*1470 |
Трехстворчатые | |
1200*1800 | 1170*1770 |
1200*2100 | 1170*2070 |
1350*1800 | 1320*1770 |
1350*2100 | 1320*2070 |
1500*1800 | 1470*1770 |
1500*2100 | 1470*2070 |
При необходимости, указанные параметры могут изменяться.
В домах хрущевского формата параметры зависят от подоконника:
- Для широкого – размер двустворчатого составляет 145*150 см, на три створки — 204*150 см.
- Для узкого – 130*135 и 204*135 см соответственно.
В современных высотных зданиях с панорамным остеклением, в загородных особняках часто устанавливают светопрозрачные конструкции с большой площадью. При таком остеклении следует устанавливать стеклопакеты с высокими показателями шумо- и теплоизоляции.
ГОСТ для пластиковых окон
Требования к характеристикам светопрозрачных конструкций и дверей регламентируются нормативами государственных стандартов. ГОСТ 30674-99 разработан для ПВХ-конструкций, которые производят и устанавливают на территории России. Его действие распространяется на конструкции, изготовленные из следующих видов профильных систем:
- Белого цвета.
- Окрашенного в массе.
- С покрытием ламинированной пленкой.
- Полученного по коэкструзионной технологии.
Максимальные габариты ПВХ-окон варьируются с учетом высоты и ширины конструкции. Поскольку соединение профильных элементов проводится путем сварки, действующим стандартом определены параметры канавки, которая остается после сварочных работ:
- Ширина – до 5 мм.
- Глубина – от 0,5 до 1,0 мм.
Преимущества использования пластиковых окон стандартных размеров
Изделия, параметры которых отвечают действующим стандартам, имеют следующие «плюсы»:
- Выдерживают ветровую и другие нагрузки.
- Пропускают достаточное количество естественного света.
- Обеспечивают безопасную и удобную эксплуатацию.
- Стоят дешевле нестандартных изделий.
Какому варианту окна отдать предпочтение: стандартному или нестандартному?
В многоэтажных кирпичных, панельных, блочных или монолитных домах типовой постройки устанавливают стандартные изделия. В особняках и усадьбах, которые строят по индивидуальным проектам, чаще всего планируется установка нестандартных моделей:
- Квадратные – устанавливают в технических или жилых помещениях, на кухне или в комнате, могут быть глухими или с открыванием.
- Круглые – со сплошным остеклением, вертикальной и горизонтальной перемычкой.
- В виде арки – пропускают много света, зрительно поднимают потолок, подходят для установки в зале загородного дома, построенного в классическом стиле.
- Трапециевидные – могут иметь любой размер, устанавливаются в гостиной, спальнях, на мансардах, террасах.
Изготовление нестандартных конструкций требует больше времени, стоят они относительно дорого, но при этом являются обязательным элементом эксклюзивных особняков.
Размеры окон и вес створок
Хотя сегодня размеры окон определяются в индивидуальном порядке, эти параметры нельзя считать абсолютно произвольными. Габариты всех конструкций регламентируются ГОСТами, причем нормативов необходимо строго придерживаться. В противном случае высока вероятность возникновения проблем в процессе эксплуатации. То есть нестандартными окнами правильно считать не те конструкции, которые изготовлены с пренебрежением всех нормативов, а полностью соответствующие государственным стандартам изделия, изготовленные для проемов с произвольными габаритами.Какие введены ограничения на габариты окон
В большинстве случаев при установке окон в жилых помещениях их габариты соответствуют общепринятым стандартам, так как сами проемы изначально проектируются с учетом нормативов. Сложности могут возникнуть только при оснащении объектов, возведенных по индивидуальным проектам без контроля надзорных органов. Поскольку сегодня в моде большие окна, некоторые владельцы недвижимости теряют чувство меры. При этом есть границы, за которые нельзя выходить:- максимально допустимая площадь окна – 6 м²;
- максимально возможная площадь активной створки – 2,5 м²;
- максимально возможная высота и ширина глухой створки – 0,8 м и 0,4 м. соответственно.
Обозначенные ориентиры являются основными, и их необходимо придерживаться как проектировщикам, так и владельцам недвижимости. Для тех, кто желает выйти за эти рамки, существуют изделия формата «Джамбо». Площадь таких конструкций может достигать 18 м² — на ОкнаТрейд представлен подробный обзор на эту тему, позволяющий получить всю основную информацию об этих изделиях.
Что нужно учесть кроме размера активной створки
В процессе заказа окон играет роль не только размер створки, но и ее масса. Этот показатель не должен превышать 80 кг – именно на такой вес рассчитано большинство модификаций фурнитуры. Если масса створки превышает предельные значения, при эксплуатации окна возможны проблемы:- провисание петель и некорректное закрытие окна – створка цепляется за низ рамы;
- преждевременный износ элементов фурнитуры;
- возможность разгерметизации по периметру уплотнительного контура;
- перекос створок и возможное нарушение целостности стеклопакета.
При этом на массу оказывает непосредственное влияние не только размер створки окна, но и тип профиля, наличие армирующих вкладышей, а также количество камер в стеклопакете. Поскольку использование каждого дополнительного стекла увеличивает вес створки, это должно учитываться при проектировании окон.
Иногда площадь створок может превышать 2,5 м² и вес 80 кг, но в этом случае у производителя должны быть подтверждения о проведении сертифицированных испытаний такой продукции.
Габариты глухих окон
Если габариты глухих окон не превышают 800х400 мм, то на их применение не накладывается никаких ограничений. Во всех остальных случаях необходимо руководствоваться ГОСТ 23166-99, в котором указано, что установка любых глухих окон в помещениях выше первого этажа запрещена, если их габариты превышают предельно допустимые значения. Исключениями являются только выходящие на балконы и лоджии проемы. Что касается возможности монтажа глухих конструкций на нежилых объектах, то вопросы рассматриваются в индивидуальном порядке на основании проектной документации.Зависимость количества створок от габаритов проема
Размеры пластиковых окон даже в типовых домах не совпадают, но небольшое несоответствие габаритов не оказывает существенного влияния при определении количества створок. При выполнении этой процедуры руководствуются такими рекомендациями:- 2 створки – ширина рамы 1300-1450 мм;
- 3 створки – ширина рамы 2040-2070 мм.
Высота проема обычно варьируется в диапазоне от 1350 мм. до 1500 мм. При ощутимом увеличении этого параметра при неизменной ширине не рекомендуется изменять оптимальное количество створок – достаточно добавить в верхней части переплета фрамугу. Если этот элемент оконной конструкции комплектуется активной створкой, то лучше сразу его оснастить автоматической системой открывания с электроприводом.
Оптимальные модульные размеры створок
Имеется еще один важный момент – оптимальное соотношение высоты и ширины оконных конструкций. Эти пропорции регламентируются ГОСТ 23166-99 и являются рекомендованными при строительстве жилых и коммерческих объектов.Расшифровать сведения из такой таблицы очень просто – все обозначения привязаны к строительному модулю «М». Эта величина равна 100 мм, поэтому все размеры легко вычислить путем умножения чисел из кода на 100. При этом, как видно из таблицы, допускаются округления в меньшую или большую сторону.
Возможные линейные отклонения
При производстве окон невозможно достичь совпадения размеров изготовленных конструкций с габаритами, указанными в технической документации. Это связано с некоторыми погрешностями в измерительных инструментах, которые использовались на разных этапах производства, а также с тем, что профили имеют особенность сжиматься и расширяться. Совокупность этих причин побудила разрешить небольшие отклонения от указанных в документации размеров.Согласно выдержке из ГОСТ 23166-99 отклонения можно определять в температурном диапазоне от 16 до 24 °C, а сведения о предельных отклонениях от номинальных значений под наплавом и в притворе устанавливаются в индивидуальном порядке на конкретные виды конструкций.
Какой может быть минимальный размер пластикового окна
При выборе оконных конструкций для жилого или производственного помещения необходимо знать минимальные размеры пластиковых окон с открыванием. Это может потребоваться, если бюджет сильно ограничен или требуется создать нужное проветривание, но проект не подразумевает большого оконного пространства: например, вы хотите, чтобы в спальне было достаточно темно, окна выходят на южную сторону или это окно в помещении ванной или туалета. Тогда оно несет скорее нагрузку для проветривания.
к содержанию ↑Для чего применяют маленькие окна?
Минимальный размер окна может быть разным в зависимости от назначения помещения. Он может потребоваться в разных случаях: например, вы хотите обустроить мансардный этаж, но не хотите ставить там большие окна, так как из-за излишнего остекления будет уходить и тепло, или хотите сэкономить и сделать небольшие окна в жилом помещении. Кстати, в холодных регионах страны это достаточно актуально, так как, чем меньше площадь стекла, тем меньше уходить тепла из помещения.
Глухие мансардные окна
Маленькие окна могут требоваться для подвальных этажей, ванных, санузлов, складских помещений, чердаков. Задачей такой конструкции является проветривание, а не освещение. Маленькие пластиковые окна весьма актуальны для дачи, если вы не планируете на ней жить, и домик используется только летом, когда уличного освещения хватает, даже если выбран минимальный размер пластикового окна.
к содержанию ↑Какой минимальный размер окна можно выбрать?
Многие компании выпускают продукцию стандартных размеров, так как это позволяет оптимизировать расходы и делать товар наиболее доступным, поэтому самые маленькие пластиковые окна чаще всего имеют размер 50 на 50 см, реже можно встретить вариант 60 на 40. Связаны именно такие параметры с особенностями оборудования, выпускающего комплектующие для окон. Это минимальный размер профиля, который может нарезать станок. Именно поэтому окна меньшего размера нужно заказывать, и обходятся они дороже, так как их делать приходится вручную. Такой профиль обычно отпиливают, после этого детали соединяют при помощи специального сварочного аппарата.
Паяльник для ручной пайки окон
Такая продукция имеет определенные минусы. Во-первых, она не всегда смотрится привлекательно, так как даже при большом опыте мастера шов будет смотреться менее аккуратно, чем сделанный станком. Во-вторых, многие предприятия не соглашаются производить такие окна, так как это отнимает много времени и невыгодно финансово для предприятия, так как производство конвейерное и времени на то, чтобы производить одну эксклюзивную, к тому же недорогую деталь, попросту нет.
к содержанию ↑Где заказать маленькое окно?
Минимальный размер пластикового окна с открыванием в принципе технически не ограничен. Можно сделать окно хоть 30 на 30, хоть еще меньше, в зависимости от того, какой толщины будет сам профиль. Если предполагается, что конструкция будет иметь стекло, нужно сложить размеры стекла, которое вы хотите, и ширину профиля, и вы получите минимально допустимый размер.
МАленькое полуподвальное окно для проветривования
Не стоит забывать, что какое-то пространства занимает и фурнитура, поэтому окно физически не может быть меньше, чем место, которое займет механизм открывания.
Чаще всего самые маленькие пластиковые окна имеют размер 20 на 20, их может выпустить только квалифицированный мастер, имеющий достаточный опыт с мелкими деталями из ПВХ. На крупных заводах за такую работу обычно не берутся, потому что это потребует отвлечения от основной производственной линии. Можно попробовать договориться с небольшой оконной компанией, объемы производства которой далеки от промышленных. Скорее всего там за работу возьмутся, но гарантию качества опять же готов дать не каждый производитель. Выбирая изготовителя, прежде всего стоит обратить внимание на качество основной его продукции. Ведь профиль будет использоваться точно такой же, от большого куска просто отпиливают необходимый для создания вашей конструкции.
Окна для гаража
Пластиковые окна маленького размера обойдутся дороже, чем любая стандартная конструкция, несмотря на то, что на них уходит меньше материала, дело здесь не в затратах сырья, а в затратах сил и времени. Однако это имеет смысл, если индивидуальный проект требует именно такого подхода, и для установки окна большего размера потребовалось бы частично рушить стену. Этот процесс недешев, трудоемок и оставляет после себя много мусора.
к содержанию ↑Какие могут быть размеры у поворотных и глухих окон?
Минимальный размер створки пластикового окна зависит от ее функциональности. Если окно глухое, оно может быть, например, 20 на 20, однако поворотно-откидная конструкция требует несколько иного подхода. Это связано с определенными размерами механизмов, которые даже при большом желании никак не могут быть уменьшены, ведь окна любых конструкций оснащаются стандартной фурнитурой.
Ванная комната с маленькими открывающимися окнами
Минимальный размер пластикового окна с открыванием – 30 на 30; если использовать раму меньшего размера, фурнитура не поместится на ней, и окно не сможет открываться. Однако стоит заметить, что размер зависит и от марки фурнитуры. Далеко не каждый производитель выпускает продукцию, которая подойдет на такое миниатюрное окошко. Приведен минимально возможный вариант при подборе фурнитуры, способной поместиться на раме минимального размера.
к содержанию ↑Как правильно рассчитать?
Правильно рассчитать минимальный размер окна ПВХ вам может помочь изготовитель. Он не только учтет все технологические моменты, но и рассчитает, какая фурнитура может подойти и какой длины профиль для этого потребуется. Стоит заметить, что размер стеклопакета тоже может быть любым. На заказ изготовят как для самого большого, так и для самого маленького окна. Со стеклом ситуация гораздо проще, ведь его параметры ограничиваются только толщиной профиля.
Глухое круглое окно
От того, насколько правильно будут рассчитаны размеры будущей конструкции, зависит и то, как она поведет себя при установке и в процессе эксплуатации. Размер окна привязан к размеру оконного проема, в который планируется монтировать конструкцию, следует помнить о том, что потребуется оставить несколько миллиметров для монтажных швов в противном случае правильно поставить окно будет нельзя. Установка маленьких пластиковых окон происходит точно таким же образом, как и стандартных. Разница заключается только в том, что с ней сможет справиться всего один человек, так как размер рамы небольшой, соответственно, значительно ниже и ее масса, поэтому конструкцию можно без труда поднимать и двигать самостоятельно.
Глухое окно проще сделать, и оно обойдется дешевле, но если вам нужна конструкция не только для освещения, но и для проветривания, лучше использовать вариант с откидной створкой. Такой особенно пригодится в сырых помещениях вроде подвала или санузла.
Пластиковые окна маленького размера вполне реально установить, причем размер может быть от 20 на 20 для глухого окна и 30 на 30 для окна со створкой. Небольшие окна в финансовом плане нельзя назвать экономичными, так как их изготовление обходится дороже, чем использование стандартных конструкций. Это связано со сложностью и индивидуальным подходом. Форма окна может быть любой, необязательно заказывать квадратное или прямоугольное: вполне возможно изготовить окно нестандартной формы, например, круглое.
Как сделать простую оконную раму
Ключевые шаги
Очистите оконную раму своими руками, выполнив следующие действия:
- Для удаления рыхлой грязи используйте мягкую сухую щетку.
- Вымойте раму мягким моющим средством, например Skip, водой и мягкой тканью.
- Не используйте слишком много воды — вымачивая дерево, оно может загнить.
- Используйте зубную щетку для любых труднодоступных мест.
- Прочтите нашу статью о мытье окон, чтобы узнать, как мыть стекло!
Винтажные оконные рамы бывают всех форм и размеров и обладают большим характером — вот почему они так хороши для проектов DIY! Независимо от того, хотите ли вы создать свои собственные или переработать уже имеющиеся у вас рамы, мы составили руководство по всему, от того, как красить оконные рамы, до стилей, которые вы можете найти.
Виды оконных рам
Прежде чем начать, важно понимать различные типы оконных рам:
- Раздвижные окна : они состоят из двух окон, одно из которых скользит вертикально над другим, создавая большую площадь для воздушного потока. Они очень распространены в старинных домах.
- Двустворчатые окна : это более современные рамы, в которых используются петли, позволяющие окнам открываться.
- Поворотные окна : для легкой очистки окон с Handy Andy поворотные окна — лучший вариант.Створка может поворачиваться за счет петель с обеих сторон, позволяя мыть обе стороны окна изнутри дома.
Если вы устанавливаете новые окна, важно убедиться, что вы выбрали правильный размер для вашего дома. Тщательно измеряйте или проконсультируйтесь со специалистом, чтобы избежать ошибок.
Как сделать оконную раму
Если вы хотите узнать, как сделать деревянную оконную раму, выполните следующие простые шаги:
- Измерить четыре деревянные доски, чтобы создать раму , вместе с любыми дополнительными досками, необходимыми для разделения внутренних оконных стекол.
- Обрежьте каждую кромку четырех досок под углом 45 ° и отшлифуйте их , чтобы они плотно прилегали друг к другу.
- Склейте детали столярным клеем и дайте им высохнуть . Возможно, вам придется использовать зажимы, чтобы удерживать детали вместе, пока они высыхают.
- Чтобы сделать его более надежным , забейте гвозди по углам, чтобы части не соединялись.
Покраска оконных рам
Чтобы завершить свой проект, вот как покрасить старую оконную раму для декора:
- Отшлифуйте древесину и загрунтуйте ее.
- Покрасьте окно маленькой кистью. Так будет намного проще разобрать все мелкие детали!
- Дождитесь высыхания краски на оконной раме, сделанной своими руками, прежде чем нанести на нее водостойкий верхний слой.
Когда вы узнаете, как сделать простую оконную раму и украсить ее, вы не только сэкономите много денег, но и поможете окружающей среде, если сможете переработать старую древесину в новые рамы. Главное — в мелочах!
Оконная рама PNG изображений | Векторные и PSD файлы
пластиковые окна вектор белые металлические жалюзи окна пвх пластиковые белые оконные рамы на прозрачном фоне реалистичные иллюстрации
5000 * 5000
рисованной креативные ретро тени рамы окна
1200 * 1200
ручная роспись креативная листовая тень окна
1200 * 1200
рождественские оконные рамы Санта-Клаус подарки
1200 * 1200
деревянные оконные рамы с цветочным декором
1200 * 1200
деревянные оконные рамы закрытой формы
1200 * 1200
рисованной творческой ретро тени оконной рамы
1200 * 1200
красный и золото 2019 оконная рама
2000 * 2000
ручная роспись креативная оконная рама растительная тень
1200 * 1200
фиолетовые оконные рамы
1200 * 1200
винтажная оконная рама классическая
2000 * 2000
золотая свинья 2019 картонная оконная рама
2000 * 2000
оконная рама стекло окон здания
1200 * 1200
простая оконная рама
2000 * 2000
оконная рама
1200 * 1200
белые оконные рамы
1200 * 1200
новая китайская традиционная оконная рама
1200 * 1200
ручная роспись творческой оконной рамы проекция завода
1200 * 1200
мультипликационная решетка оконная рама ограждение
1200 * 1200
большая оконная рама
2000 * 1569
1200 * 1200
мультяшная синяя оконная рама
1200 * 1200
занавеска оконная рама
1200 * 1200
бордюр в китайском стиле красная классическая оконная рама
2000 * 2000
Мультяшная геометрическая оконная рама
1200 * 1200
Круглая оконная рама в китайском стиле
1200 * 1200
креативная желтая оконная рама в виде пули в социальных сетях
1200 * 1200
DAX, прозрачное пластиковое окно, 18 x 24, черный — Walmart. com
«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получитьБЕСПЛАТНАЯ доставка на следующий день!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова приступить к работе.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
