Коэффициенты звукопоглощения: Какие материалы эффективнее?

Мало кто задумывался, однако шум имеет негативное воздействие на организм человека. Когда мы идем по улице, то наложение различных звуков смешиваются, и порой сложно даже разобрать, что именно говорится или звучит. Постоянное воздействие шума может привести к различному роду заболеваний нервной системы. Та же самая ситуация происходит и в закрытом помещении.

Если, к примеру: поверхность стен в здании имеют голую штукатурку или же присутствует обычная кирпичная кладка, то звуки здесь будут отражаться от стен, и смешиваться между собой образуя эхо. Исправить такую проблему можно только единственным способом установить шумоизоляцию и шумопоглощающие материалы.

Сегодня рынок предлагает огромный выбор материалов, которые соответствуют требованиям и стандартам. Шумоизоляционные изделия способны защитить помещение от смешивания звуков и образование эха. Кроме того благодаря такой изоляции можно эффективно защитить свое жилище от проникновения в него посторонних шумов.

Как правило, шумы в квартире разделяют на два основных типа: воздушный, который передается воздухом и структурный или ударный, он может передаваться по твердым поверхностям. Стоит отметить, что для изоляции воздушного шума понадобится материал пористой структуры, который сможет поглощать звуки, не пропуская их отражаться от твердых поверхностей.

@ProAntiShum

Что касается структурного шума, то он происходит в результате вибраций. В основном вибрационные или структурные шумы возникают в результате работы электроинструмента, ударов по твердым поверхностям, а также при громкой работе музыки на низких частотах. Изолировать такие шумы можно с использованием вибрационных шумоизоляционных материалов.

Чтобы лучше разобраться какие стройматериалы, для каких целей должны применяться, необходимо более детально рассмотреть понятия звукоизоляции и звукопоглощения.

Звукоизоляция

Материалы, которые имеют отталкивающие свойства для звуковых волн, называют звукоизоляцией. Основная задача звукоизоляционного стройматериала не дать возможность звуковым волнам проникать через стену в середину помещения. Основной показатель звукоизащиты заключается в массе поверхности, которая изолируется. Если, к примеру: взять бетонную стену и конструкцию из двойного слоя кирпича, то масса второй будет несколько выше, а значит сама конструкция будет эффективней удерживать звуковые волны. Характеристикой звукоизоляции является эффективность.


@ProAntiShum

С применением звукоизоляционных плит, рулоном или полотен можно добиться оптимального результата даже для конструкций с тонкими стенами. Оценка отражения конструкции к шумоизоляционному материалу называют индексом звукоизоляции. Такая величина измеряется в децибелах, и она варьирует в среднем от 52 до 60 дБ. Звукоизолирующими стройматериалами можно считать кирпичную кладку, бетонные конструкции и изделия из гипсокартона.

Звукопоглощение

Основная задача шумопоглощения заключается в том, что она не должна позволить звуку отразиться от поверхности стены. Материал поглощает шумы не пропуская его к поверхностям. Измеряется величина коэффициентом шумопоглощения, который может варьировать от 0 до 1.0. когда коэффициент шумопоглощения приравнивается нулю, то идет полноценное звукоотражение от поверхности. При полном поглощении звука коэффициент будет равен единице.


@ProAntiShum

Различные стройматериалы имеют свои определенные коэффициенты поглощения и при выборе шумоизоляции важно учитывать эти параметры. Шумопоглощающими материалами можно считать те, у которых коэффициент поглощения выше, нежели 0.4.

Шумопоглошающие стройматериалы можно разделить на группы:

  • Слоистая конструкция;
  • Объемная;
  • Пористая;
  • Резонансная.

Если коэффициент звукопоглощения высокий, то и шумопоглощающие качества изделия хорошие.

Пористые звукопоглотители

Пористые звукопоглощающие изделия изготавливают в виде плит на основе легких пористых основ. Устанавливаются панели или непосредственно к стене, но также они могут находиться на некотором отдалении от поверхности.


@ProAntiShum

Производят шумоизоляционные плиты с применением пемзы, шлака, а связующим компонентом выступает цементный раствор, известь или гипс. Такие конструкции имеют твердую и прочную структуру, что позволяет использовать изделия в вестибюлях, коридоре или при отделке производственного помещения.

Звукоотражение материалов

Звукоотражением называют способность материала отражать звуковые волны. Как правило, звукоотражающим эффектом обладают гладкие поверхности. Прекрасными звукоотражающими свойствами обладают листы металла, текстолитовые плиты, стекло и прочие гладкие поверхности. Одним из наиболее эффективных стройматериалов, для звукоотражения считается мраморная стена. Гладкая поверхность отражает звук, не пропуская его внутрь. Такие конструкции называют мраморными акустическими зеркалами.


@ProAntiShum

Волокнистые звукопоглотители

В настоящее время волокнистые звукопоглощающие стройматериалы являются основой на строительстве. Такие конструкции дают максимальный эффект при акустических шумах, при этом характеристики изделий способствуют применению материала для различных вариантов изоляции внутри помещения.


@ProAntiShum

Использовать волокнистые стройматериалы можно для различных видов поверхностей и применять разные методы монтажа. Если говорить о наиболее выгодном варианте шумоизоляции, то волокнистая структура оптимальное решение для жилого дома или квартиры. Показатели звукопоглощения у волокнистых стройматериалов могут варьировать от 0.4 до 1.0. также не стоит забывать о выгоде волокнистой звукоизоляции, она на порядок дешевле, нежели другие варианты изделий.

Коэффициент звукопоглощения

Когда звуковая волна проходит через материал, то значение отражения является его коэффициент звукоизоляции. Максимальным уровнем поглощения считается показатель единица. В этом случае звук полностью поглощается и не отражается от поверхности. Как правило, такие показатели может показывать комплексный состав слоев изоляции. Если показатель равен нулю, то изоляция не поглощает звуковые волны, а, следовательно, не гарантирует защиты. Звукопоглощающими стройматериалами можно считать изделия с коэффициентом от 0.4. При выборе изоляционных материалов этому параметру нужно отдавать основное значение, так как от этого зависит комфорт внутри строения.

Индекс звукоизоляции

Выбирая строительную конструкцию, и ее акустические параметры, применяется индекс звукоизоляции. Этот параметр измеряется в дБ и дает характеристики для конструкции на уровень звукоизоляции. В зависимости от использования определенных строительных материалов можно рассчитать уровень шума, который будет в соседнем помещении. Нормы шумоизоляции в многоквартирном доме описаны в соответствующем документе.


@ProAntiShum

На сегодняшний день изобилие шумоизоляционных изделий настолько велико, что можно подобрать соответствующую звукоизоляцию. Индексы материалов указаны в стандартах СНиП, что позволяет максимально точно подобрать идеальный стройматериал, не тратя больше, чем нужно. Как известно для комфортного состояния человека уровень шума не должен превышать 30 дБ. Если взять за основу двухуровневую квартиру, то уровень звукоизоляции перекрытия составит порядка 45 дБ. Если подобрать шумоизоляцию, которая поглощает 15 децибел, то можно оптимизировать условия комфорта с минимальными затратами.

Природа звукопоглощения

Волокнистая структура звукоизоляции достаточно широко применяется в современном строительстве. Такие плиты прекрасно защищают от воздушного шума, обеспечивая комфортные условия. Мало кто задумывается о том, как происходит шумопоглощение звуков, при этом все достаточно просто и легко объяснимо.


@ProAntiShum

Стоит понимать, что когда воздух со звуком заходит в изоляционную конструкцию, средний коэффициент звукопоглощения, то он трется о волокна изделия. Каждая ворсинка за счет трения и вибрации распределяет звук, поглощая его. В зависимости от уровня шума подбирается и коэффициент, а также индекс конструкции плиты. При правильном расчете и монтаже можно обеспечит необходимый уровень защиты с минимальными материальными потерями.

Звукопоглощающие конструкции

Плиты для шумоизоляции могут иметь волокнистую или пористую основу выбор зависит от области применения и характеристик самого полотна. Стоит отметить, что такие изделия применяют при обустройстве кинотеатров, студий звукозаписи или концертных залов. Кроме того из-за экологической чистоты изделий можно производить шумоизоляцию жилых помещений, школ и детских садов. Коэффициент шумоизоляции материалов на стене обеспечит необходимый уровень защиты.

Если нужно увеличить степень шумопоглощения, то можно увеличить количество используемых плит, что в свою очередь сделает материал еще толще. Правильный подход к решению вопроса гарантированно сделает дом или помещение комфортным и уютным. Выбирая подходящий материал, важно смотреть на такие показатели как толщина плиты и ее звукоизоляционные свойства. Чтобы выставит оптимальные параметры комнаты необходимо правильно подобрать звукоизоляцию.


@ProAntiShum

Конструкции шумопоглощения имеют перфорированный экран из металлического крашеного листа, который хорошо отталкивает звуки, не проникая в середину помещения. Если рассматривать конструкцию в целом, то между экранным листом и волокном должна устанавливаться воздухопроницаемая прослойка из холста, который будет удерживать мелкие частицы. Такие конструкции можно использовать при любых видах звука на различной частоте. Шумоизоляция с применением звукопоглощающих конструкций будет максимальной. Достаточно часто такие экраны используются в отделке как антивандальные.

Лучшие шумопоглощающие материалы

На сегодняшний день изобилие звукоизоляционных материалов настолько велик, что можно выбрать изделие по различным критериям и параметрам. Индекс звукоизоляции воздушного шума влияет и на эффективность устройства. В зависимости от характера звука можно подобрать оптимальную звукоизоляцию. Наиболее эффективными шумоизоляционными материалами считаются волокнистые плиты или пористые изделия.

Благодаря мягкой структуре стройматериала достигается максимальный эффект. Единственное от чего не защищают такие плиты – это инфразвук, а во всех остальных случаях оптимальное соотношение качества и стоимости. Что касается вибрационных или ударных шумов, то оптимальным вариантом становится пенополиэтиленовая основа.


@ProAntiShum

Благодаря пористой основе можно обеспечить эффективную защиту от вибрации. Также для вибрационных шумов подойдут резиновые изоляционные изделия в виде тонкой мембраны. В зависимости от характера шума подбирается оптимальная звукоизоляция. Индекс звукопоглощения зависит от используемых материалов.

Шумоизоляция воздушных шумов

Если говорить о воздушной шумоизоляции в квартире, то достигнуть необходимого эффекта можно двумя способами: с использованием каркасной основы и без нее. Если квартира имеет небольшие параметры, то в качестве варианта лучше использовать бескаркасный вариант, таким образом можно не только защитить дом от шума, но при этом сберечь квадратные метры. Когда площадь помещения позволяет, то шумоизоляцию необходимо устанавливать в каркас. Изготавливается каркасная основа из деревянного бруса или алюминиевого профиля.

Немаловажным, при шумоизоляции воздушного шума использовать правильный стройматериал. Оптимальным решением для такого монтажа будет использование волокнистых или пористых плит. Мягкая структура конструкции позволить с максимальной эффективностью защититься от воздушных шумов. Воздушным шумом называют звуковые волны, которые передаются по воздуху. Такой шумовой эффект может появиться в результате громкого разговора, играющей музыки или включенного телевизора.

В конструкцию из профиля укладываются шумоизоляционные плиты и зашиваются листами гипсокартона. Этот вариант звукоизоляции считается оптимальным, но необходимо понимать, что для эффективной защиты дома следует обработать все поверхности в квартире делая так называемую комплексную шумоизоляцию.

Минеральная вата

Изготавливается минеральная вата как понятно из названия из силикатных расплавов горной породы, металлургических шлаковых отходов и их примесей. В процессе изготовления под термической обработкой расплавляется сырье и через турбину превращает сплав в волокна. С дополнением связывающего компонента получается минеральная вата.


@ProAntiShum

Этого шумоизоляционный стройматериал отличается высокой эффективностью и экологичностью изделия. В составе минеральной ваты отсутствуют вредные компоненты, влияющие на здоровье человека. К преимуществам плит можно отнести:

  • Негорючесть;
  • Простота в монтаже;
  • Длительный срок эксплуатации;
  • Противостояние образованию грибка и плесени;
  • Можно использовать при любых температурах с максимальной эффективностью.

Если говорить о коэффициенте звукопоглощения, то у минеральной ваты он составляет от 0.7 до 0.9.если в комплексе с минеральной ватой применить виброизоляционный и наружную отделку, то лучшей защиты от шума не найти.

Многослойная панель

Как правило, многослойные панели используют для бескаркасного способа монтажа. Состоит такая плита из нескольких слоев звукоизоляционных материалов. Главным достоинством таких плит является их небольшая толщина. С применением панелей можно максимально сэкономить пространство в малогабаритной квартире. Толщина плиты не превышает 10 сантиметров, поэтому даже в общей сумме выходит сравнительно немного.


@ProAntiShum

Если говорить о достоинствах плит, то стоит отметить, что данная шумоизоляция устанавливается намного быстрее, при этом не нужно много знаний и умений. Достаточно иметь некоторые понятия о работе с инструментами и соответствовать рекомендациям указанным на упаковке звукоизоляционных плит. Монтаж многослойных панелей производится методом паз в шип. Полученная поверхность идеально защищает от проникновения любых видов шума, при этом наружная часть панели подходит для финишной отделки.

Стекловата

Звукоизоляционные плиты из стекловаты прекрасно подходят в качестве защиты от любых видов шума. Изготавливается изделие на основе стекловолокна. Данный изолятор прекрасно подходит для теплоизоляции. Благодаря волокнистой структуре внутри собирается большое количество воздуха, что и делает материал тепло и звукоизоляционным. Технология производства использует сырье из отхода, а также природных ресурсов.


@ProAntiShum

Стоит отметить, что по технике производства стекловата схожа с минеральной ватой, единственное различие заключается в используемом сырье. Продукт поступает к потребителю в виде рулонов или плит. В зависимости от параметров можно подобрать оптимальное решение. Благодаря экологичности изделия, его можно использовать не только для промышленных помещений, но также для жилого дома и общественных мест. Изделие имеет упругую основу, что позволяет с легкостью укладывать плиты в каркас. Одним из достоинств изделия является его доступная стоимость.

Шумоизоляция ударных шумов

Для того чтобы защитить свой дом от ударных шумов необходимо подготовить напольную поверхность. Стоит понимать, что такая работа поможет не только вам, но и соседям с нижнего этажа. Основным требованием при изоляции ударного шума использовать подкладочный материал, который поможет поглотить вибрацию, не передав ее внутрь помещения. Виброизоляционными стройматериалами можно считать пенопропилен, вспененный полиэтилен и т.д.

Особенностью монтажа такой изоляции заключается в том, что все элементы конструкции каркаса должны иметь подложку из представленных материалов. Вибрация проходит в середину, но при этом не проходят дальше. Устранив проблемы с вибрацией, можно будет переходить к следующему этапу шумоизоляции.

Пробкорезиновая подложка

Этот вариант подложки является оптимальным для использования при укладке пола ламинатом. Есть несколько вариантов подстилки, которые различаются по области применения и можно подобрать наиболее соответствующий состав. Изготавливается полотно исключительно из натурального сырья, поэтому оно может использоваться в жилом помещении.


@ProAntiShum

Что касается пробкорезиновой подкладки, то она изготавливается с добавлением каучука. Благодаря добавлению резины подложка не боится влаги и может использоваться в помещениях с повышенной влажностью. Плюс ко всему резиновая основа дает возможность использовать изделие как виброизоляционный слой при монтаже напольного покрытия. Единственный недостаток подкладки в том, что имеет высокую стоимость, и не каждый захочет устанавливать ее при ремонте.

Пенополиэтилен

Этот вид изоляции считается одним из самых выгодных, так как стоимость невысокая. Вспененная основа эффективно поглощает звуковые волны. Этот стройматериал необходимо использовать в качестве подложки или же шумоизоляционного слоя. Толщина такого изделия невысокая за счет чего он используется в виде подложки для линолеума, ламината и прочих материалов. Помимо звукоизоляции материал обеспечивает виброзащиту.


@ProAntiShum

Битумно-пробковая подложка

Данный изоляционный вариант подложки используется в условиях повышенной влажности. Благодаря своему качеству материал обеспечивает также гидроизоляцию. Покрытие способно выравнивать поверхности, обеспечивая надежную защиту от шумов и вибраций на полу.


@ProAntiShum

Экструдированный пенополистирол

Этот вид строительного материала отличается своими звуко и теплоизоляционными качествами. При изготовлении плит гранулы насыщенные воздухом связываются между собой, образуя слой сплошных пузырьков. Такая изоляция одна из наиболее эффективных, так как на девяносто восемь процентов состоит из воздуха, а остальные два являются связующим компонентом.


@ProAntiShum

Такая плита может с легкостью превзойти по характеристикам тепло и звукоизоляции другие материалы. Легкие плиты можно устанавливать самостоятельно без привлечения специалистов или мастеров. На сегодняшний день этот материал особенно популярен, так как за невысокую стоимость покупатель берет все самое лучшее.

Композиционный материал

Особенностью данного изделия является его прочность. Достигнута прочность за счет многослойной основы. С использованием различных компонентов можно изготовить многослойную конструкцию, которая будет отвечать всем требованиям и характеристикам. Сегодня в строительстве этот материал мало применяется из-за сложности работы с ним. В настоящее время производители разрабатывают упрощенную технологию изготовления композитного материала.


@ProAntiShum

Прессованный из натуральной пробковой крошки лист

Пробковые листы – это отличная изоляция для различных видов шума. Изготавливается полотно из пробковой крошки, что делает его стойким к механическим воздействиям. Такие изделия часто используют в виде звукоизоляции, так как они обладают великолепными характеристиками. Говоря о достоинствах, стоит отметить, что изделия применимы для жилых помещений. Плохая теплопроводимость позволяет использовать подкладку в виде теплоизоляции для дома.


@ProAntiShum

Шумоизоляция структурных шумов

Избавить помещение от структурного шума через перекрытия можно с применением комплексной звукоизоляции. Важно знать, что только комплексный подход приведет к оптимальной звукоизоляции жилого помещения, офиса и прочих сооружений. Такая шумоизоляция поможет защитить дом от всех возможных вариантов шума. Для шумоизоляции от структурного шума необходимо использовать не только традиционные звукоизолирующие, но и шумопоглощающие стройматериалы. При комплексном подходе устранить структурный шум вполне реально.

Эластомерные материалы

Обладают высокой степенью эластичности, которую обеспечивает синтетическая резиновая основа. Под механическим воздействием материал прогинается в соответствии с формой давящего предмета. После того как тяжелое изделие убирается форма материала обретает свой первоначальный вид. Основное различие между эластомаром и другим синтетическим изделием заключается в том, что от температуры зависит и степень эластичности.


@ProAntiShum

Прокладочный материал из кремнеземного волокна

Используется этот вид изделия для тех мест, где есть высокий уровень пожароопасности. Данное изделие не подвергается горению, а также не выделяет вредный газ, который негативно отразится на здоровье человека. Полотно не подвергается истиранию и имеет достаточно большой эксплуатационный период. В составе материала используется асбестовое и керамическое волокно, обеспечивающее эффективную защиту.


@ProAntiShum

Виброакустический герметик

Вибросил – это универсальный материал, который можно использовать для различных целей. Стоит заметить, что изделие способно прикрепить как керамическую плитку, так и любые детали конструкции. Также его можно применить для звукоизоляции швов в настенном и напольном покрытии. С использованием герметика можно обеспечить эффективную защиту от воздушного шума.


@ProAntiShum

Стеклохолст

Состоит малярный стеклохолст из нетканого полотна прессованных нитей стекловолокна. Изделие является экологически чистым, так как состоит из натурального материала. Реализуется полотно в виде рулона, с шириной один метр, а длиной 20 и 50 метров. Применяется данное изделие для ликвидации в поверхности стены трещин и щелей. Стоит отметить, что при наличии в стене трещины уровень шума будет намного выше, нежели в целой конструкции. При комплексной шумоизоляции, помещения стеклохолст может стать незаменимым помощником.


@ProAntiShum

Поэтапная шумоизоляция

Когда в доме планируется ремонт, то о шумоизоляции необходимо позаботиться в первую очередь. Конечно, намного лучше изолировать только строящееся здание, однако даже если строение уже есть, то в нем можно сделать эффективную звукоизоляцию.

Прежде чем приступитьт к самому монтажу шумоизоляции важно определиться с выбором подходящего материала. На сегодняшний день ассортимент продукции позволяет подобрать именно то, что нужно в соответствии с требованиями и предпочтениями. Важно понимать, что только комплексный подход способен сделать максимальную звукоизоляцию.

Одним из важных моментов звукоизоляции квартиры определится с выбором метода звукоизоляции. Есть два варианта работ по укладке звукоизоляции: каркасный и бескаркасный. Если параметры квартиры позволяют, то для максимальной эффективности можно использовать каркасный вариант. Во-первых, благодаря такой конструкции можно не только удобно, но и достаточно быстро зашить помещение.

Если квартира не обладает большими размерами, то лучшим вариантом станет бескаркасная конструкция. Если выбирать материалы по эффективности, то оптимальным решением станет минеральная, базальтовая или стекловата. По свойствам и характеристикам изделия имеют аналогичную структуру, как и другие волокнистые изделия. Высокая степень защиты помещения от воздушных, ударных и структурных шумов следует использовать наиболее подходящий вариант.

При звукоизоляции каркасным методом, важно чтобы все плиты были уложены правильно и аккуратно в каркасную основу. Поверхность звукоизоляционного слоя нужно зашить пароизоляцией, так как, несмотря на сухое помещение нужна дополнительная защита. С применением шумоизоляции можно добиться ожидаемого результата и идеальной тишины.

Процесс звукоизоляции квартиры несложный и его можно выполнить самостоятельно своими руками, главное знать, что и за чем делать. Если у вас имеются необходимые знания и умение, то все можно сделать самостоятельно, не прибегая к помощи специалистов. Есть определенный перечень этапов, благодаря которым можно достичь максимального эффекта.

  1. Подготовка поверхности;
  2. Выбор шумоизолирующих материалов;
  3. Изготовление каркасной основы;
  4. Установка плит в ячейке каркаса;
  5. Финишная обшивка.

Если все выполнить по этапу, то можно не только сделать все быстро, но и качественно.

Как с применением шумоизоляции окон создать максимальный комфорт? Шумоизоляция пола под линолеум

ТОП-10 материалов для звукоизоляции помещения

Строительство или ремонт недвижимости не обходится без звукоизоляции. Многоквартирные дома построены таким образом, что можно услышать соседский пылесос, стиральную машину или плач ребенка. Что уж говорить о перфораторах. Сейчас это можно исправить быстро, качественно и без огромных трат. На строительном рынке появилось много достойных материалов для звукоизоляции.


Материал нового поколения, созданный с учетом последних звукоизоляционных разработок, и практики монтажных работ. Именно по этой причине этот материал не только эффективно изолирует от шума, но и прост в установке. При наименьших параметрах толщины, равной 12 мм, изделие эффективно защищает от ударов и шума воздушного типа, будет хорошим решением для небольших квартир, где мало места.

Преимущества:

· ECO-clean - в составе нет фенола и шлаков;
· отлично изолирует от ударов и воздушного шума;
· рулоны влагостойкие и не гниют;
· огнестойкость, соответствующая стандарту КМ0;
· материал разрешено применять как теплоизоляцию.

Недостатки: не обнаружены.



В панелях наблюдается отличное сочетание малой толщины и звукоизоляционных возможностей. Симбиоз гипса и стекловолокна позволяет эффективно блокировать звук тонкостенной панели. Виброизоляторы применяются как опорная система. Профессиональные отделочники используют сэндвич-панели вместе с гипсокартоном, отмечая удобство работы со звукоизоляцией. Для установки требуется обычный перечень инструментов: перфоратор, ножовка по металлу, аккумуляторный шуруповерт.


Преимущества:
· небольшая толщина;
· эффективное шумопоглощение;
· простота установки.

Недостатки: не найдены.

Звукоизоляция отечественного производства. Подходит для всех типов помещений для создания звукового комфорта. Может применяться при установке подвесных потолков, в составе звукоизоляционных сэндвич-панелей, а также как самостоятельный материал. Гладкая поверхность идеально подходит для отделки.

Преимущества:

· ударопрочность;
· огнеустойчивость;
· хорошая звукоизоляция;
· приемлемая цена.

Недостатки: малая несущая способность, из-за чего невозможно крепить к стене полки, телевизоры и т. д.

4. Шуманет БМ

Полужесткие отечественные плиты из минеральной ваты на основе базальта. Показатель звукопоглощения практически максимальный - 0,95. Применяется как звукопоглощающий слой для каркасных стен, подвесных потолков и т.д.


Преимущества:
· отличные шумопоглощающие характеристики;
· хорошая шумоизоляция;
· без запаха;
· обладает влагостойкостью;
· не гниет;
· приемлемая цена.

Недостатки: большая толщина − 50 мм, при из-за чего внутреннее пространство помещения заметно уменьшается.

Производитель не использует фенолформальдегидные смолы, поэтому материалы рекомендованы для применения в детских образовательных и мед. учреждениях. Плиты станут отличным решением для звукоизоляции любого помещения. Сфера применения: от межкомнатных перегородок до потолочных оснований. Мастера отмечают легкость установки плит, они легкие и не скатываются вниз. Но утеплитель работает только в том помещении, где он крепится. В соседних комнатах отчетливо слышно, что происходит за стенкой, несмотря на правильную звукоизоляцию стен.

Преимущества:

· экологичность;
· широкий спектр применения;
· простота установки.

Недостатки: задерживает звуки только с одной стороны.




Двухслойный рулонный материал, в составе которого есть пористый фетр и эластичная полимерная мембрана. Материал применяется в строительстве, оборудовании помещений: аудиторий, звукозаписывающих студий и др., а также для модернизации звукоотражающих свойств стен, полов и потолков, как подложка для плавающих полов. Везде демонстрирует отличные звукоизоляционные качества


Преимущества:
· высокий уровень звукоизоляции;
· экологическая чистота;
· прочность;
· жаро- и влагостойкость.

Недостатки:
· имеет большой вес, что усложняет монтажные работы, так как для установки требуется ещё один человек;
· высокая цена.


Продукция российского производства. Маты иглопробивные из стекловолокна и полипропилена, обернутые спанбондом. Полотно имеет длину 10 м. Несмотря на небольшую толщину, он обладает высокими звукоотражающими свойствами. Применяется для звукоизоляции полов, как основание стяжки и т.д.

Преимущества:

· хорошая влагоустойчивость;
· годится для любых помещений;
· приемлемая цена.

Недостатки: не выявлены.



Отечественные полужесткие плиты. Основа материала - базальт. Он имеет высокий показатель звукопоглощения 0,8, экологически чист и безопасен, и выдерживает испытание при температуре 1000 C. Но, как и в случае с иными минеральными плитами, здесь нужно будет создавать спец. каркас. А после этого в получившуюся нишу уложить материал. Применяются в качестве звукоизоляционного слоя. Одна упаковка занимает площадь 2,88 м².


Преимущества:
· отличные шумопоглощающие свойства;
· не поддается биологическому поражению;
· этот материал не переносят грызуны, что особенно важно для собственных домов;
· негорюч;
· водоотталкивающий;
· легкий, установка выполняется одним человеком.

Недостатки: большая толщина, что не дает использовать материал для звукоизоляции пола.

Продукция российского производства. Рулонный пенополиэтилен с самоклеящейся основой толщиной 4мм. В рулоне 20 метров материала, устойчивого к влаге. Применяется для изготовления звукоизоляционных панелей в качестве прослойки, зажатой между листами гипсокартона.

Преимущества:

· звукоизоляция на высоком уровне;
· защищает от влаги и сырости;
· легкость;
· имеет самоклеящуюся основу.

Недостатки: не обнаружены.




Это двухслойный, битумно-полимерный рулонный материал с вибродемпфирующей подложкой из полиэфира. В основном применяется в конструкциях «плавающих полов» в качестве прокладочного гидро- и звукоизоляционного материала. СтопЗвук-М укладывается под армированную стяжку средней толщиной 4 см, снижая уровень ударного шума в соответствии со СНиП-23-03-2003 «Защита от шума», а также обеспечивая плотный водонепроницаемый слой. При укладке материала СтопЗвук-М необходима герметичная проклейка швов специальной лентой. В некоторых случаях материал применяют при изоляции кровли, потолков, стен и перегородок. При небольшой толщине (около 4,5 мм) СтопЗвук-М имеет достаточно большой удельный вес, поэтому может служить эффективной преградой для нежелательного шума и вибрации. Комбинация слоев разной плотности и упругости позволяет улучшить изоляцию во всех диапазонах частот и увеличить эффективность звукоизоляционной системы. Универсальность материала делает его популярным и экономичным во всех сферах строительства.


Преимущества:

  • Сравнительно высокие звуко- и теплоизоляционные характеристики по принципу «толщина – свойство»
  • Экологически безопасный материал
  • Биологическая стойкость к гниению, действию грибков и микроорганизмов
  • Длительный срок эксплуатации, долговечность
  • Эластичность
  • Высокие гидроизоляционные свойства

Шумоизоляция квартиры, материалы для звукоизоляции в квартире

Давайте разберемся, как правильно поставить задачу по звукоизоляции квартиры, как выбрать подходящие звукоизоляционные конструкции и соответствующие звукоизолирующие материалы.

Итак, современная звукоизоляция квартиры способна решить проблему практически любого шума. Однако перед тем как выбирать звукоизолирующие материалы для квартиры, необходимо точно поставить задачу. То есть, определить какие помещения, и от каких источников шума нужно изолировать.

В большинстве случаев заказчики выбирают частичную звукоизоляцию квартиры от соседей, когда дополнительной звукоизоляции подвергаются отдельно выбранные помещения: спальни, детские комнаты, кабинеты или гостиные. При этом, особенно в новостройках, нередки случаи полной звукоизоляции всех помещений квартиры - это означает, что владелец уже во всю вкусил акустические прелести "общежития" в многоквартирных домах и теперь хочет полного покоя и тишины даже в кладовке.

Выбор звукоизоляционных мероприятий также зависит от источников шума - это могут быть как точно известные адреса (например, праздные соседи за стеной из квартиры 45), так и все потенциально возможные шумы, если речь идет о новом доме, где смежные квартиры могут быть еще даже не проданы.

Помимо этого, владелец, в соответствии с законом, должен произвести установку звукоизоляции в квартире от ударного шума на полу своего помещения. Либо, в случае покупки квартиры с отделкой, требовать этого от застройщика или предыдущего владельца. Многие собственники относятся к необходимости наличия конструкции для изоляции ударного шума легкомысленно, так как эффект от работы звукоизолирующего пола ощущают на себе соседи снизу. Однако забывают при этом о двух вещах. Во-первых, сосед сверху может также безответственно отнестись и к ним, превратив их жизнь в ночной кошмар. Во-вторых, судебная практика в стране по данному вопросу уже достаточно неплохо налажена, и в случае отсутствия требуемой по закону конструкции изоляции ударного шума, суд потребует выполнить монтаж звукоизоляции в квартире даже после завершения ремонта. А поскольку устройство звукоизолирующего пола - это скрытые и "мокрые" работы, ремонт, по сути, придется почти полностью переделывать.

Итак, первая задача для всех квартир - это устройство звукоизолирующего пола во всех помещениях. Сейчас для этого в основном применяются системы звукоизолирующих полов "плавающего" типа, когда выравнивающая стяжка под своим весом покоится ("плавает") на слое звукоизолирующего материала и жестко не связана с другими конструкциями здания (рис. 1). Второй вариант - это устройство полов на лагах с опорой их на прокладки из виброизолирующего материала с заполнением внутреннего пространства звукопоглощающим материалом. Третий вариант устройства звукоизолирующего пола - это применение сборных систем звукоизоляции полов ЗИПС-ПОЛ. Такая система представляет собой сэндвич-панели, каждая из которых имеет 8 точечных опор из эластомера. Пожалуй, это самый быстрый вариант устройства звукоизолирующих полов в помещении. При площади комнаты 15 кв.м уже к вечеру конструкция ЗИПС-ПОЛ будет готова, а через сутки на нее уже можно настилать чистовое покрытие.

При толщине слоя упругого материала до 20 мм конструкция звукоизолирующего пола решает только задачу снижения ударного шума. Однако, если толщину слоя увеличить до 20 - 50 мм, такая конструкция одновременно увеличивает изоляцию воздушного шума перекрытием. Это может быть полезным в случае шумных соседей снизу или потенциально высоких уровней звука в вашем помещении. По эффективности снижения уровня ударного шума системы плавающих полов, полов на лагах и панелях ЗИПС-ПОЛ, в зависимости от толщины упругого слоя, показывают значения 23 - 43 дБ. По величине дополнительной изоляции воздушного шума такие конструкции показывают значения 6 - 12 дБ (при толщине упругого соя больше 20 мм).

Для звукоизоляции стен и потолков в настоящее время применяются два варианта конструкций - каркасные и бескаркасные системы облицовок и подвесных потолков. И те и другие прекрасно справляются с поставленной задачей при условии, что параметры конструкции верно рассчитаны, а монтаж шумоизоляции в квартире произведен без нарушений технологии. Если вы не уверены в своей способности правильно произвести расчет, лучше всего будет обратиться к специалистам. В то же время, услуги по звукоизоляции квартир зачастую предлагают люди, слабо понимающие в этой теме. Поэтому в Acoustic Group работает бесплатная телефонная линия 8 (800) 707-20-77 для инженерных консультаций. Наши инженеры акустики помогут подобрать оптимальное в вашем случае решение для звукоизоляции квартиры.

Возвращаясь к каркасным и бескаркасным системам, стоит отметить, что при прочих равных условиях принципиальная разница между ними состоит в особенностях монтажа. Если вы планируете выполнять работы по звукоизоляции квартиры своими силами, вам лучше подойдут более простые и неприхотливые бескаркасные решения. Кроме того, их монтаж существенно менее трудоемкий. Поэтому, во-первых, на установку шумоизоляции в квартире вы потратите в разы меньше времени. А, во-вторых, вы существенно снизите вероятность технологических ошибок, часто возникающих на стыках составных элементов сложных конструкций.

Ярким представителем систем бескаркасной звукоизоляции является ЗвукоИзолирующая Панельная Система (ЗИПС). Она представляет собой рабочий слой из сэндвич-панелей толщиной от 40 до 120 мм, которые после монтажа на стену или перекрытие закрываются финишным слоем специального утяжеленного гипсокартона AKU-line 12,5 мм. Данная система производится уже 17-ый год, и в настоящее время самым эффективным ее представителем является модель третьего поколения ЗИПС-III-Ультра общей толщиной 55 мм. При указанной толщине индекс дополнительной изоляции воздушного шума составляет 11-13 дБ.

Видео о звукоизолирующей панельной системе ЗИПС-III-Ультра

Каркасные конструкции для дополнительной звукоизоляции стен и перекрытий на первый взгляд очень похожи на стандартные, хорошо известные всем строителям, облицовки и подвесные потолки из ГКЛ. Однако при ближайшем рассмотрении конструкции для звукоизоляции помимо общестроительных элементов состоят из набора специальных акустических комплектующих, каждый из которых добавляет к общему результату от 2 до 5 дБ. Основными элементами являются листы обшивки из акустического триплекса Саундлайн-дБ и утяжеленного гипсокартона AKU-line, а также виброизолирующие элементы крепления каркаса к стенам и потолку марки Виброфлекс. При этом также имеет значение материал заполнения внутреннего пространства облицовок или подвесных потолков - звукопоглощающие плиты Шуманет моделей БМ или ЭКО. А при монтаже каркасных конструкций облицовок и подвесных потолков необходимо отделять их от других строительных конструкций посредством прокладок Вибростек-М с последующей герметизацией швов виброакустическим герметиком Вибросил. Выраженный плюс каркасных конструкций - возможность одновременного с устройством звукоизоляции выравнивания поверхностей стен и потолка. Правильно выполненный подвесной потолок общей толщиной 130 мм увеличивает изоляцию воздушного шума на 19 - 21 дБ при условии исходной изоляции перекрытия - 49 дБ.

Рис.2 Cхема косвенных путей распространение шума

В завершении краткого обзора мероприятий по дополнительной звукоизоляции квартиры, необходимо остановиться на вопросе комплексного подхода к решению данного вопроса. В современных многоэтажных зданиях несущие элементы конструкций жестко и прочно связаны между собой в единое целое. Это значит, что шум от соседа за стеной может быть также слышен и от фасадной стены, за которой улица, и от внутренней перегородки в вашей квартире, за которой безобидная кладовка (рис.2). И если изолировать только общую с соседями стену, эффект от мероприятий может составить всего 2 - 3 дБ даже при использовании самых эффективных материалов с показателями 10 -18 дБ. Потому что шум распространяется одновременно во всех направлениях и по всем конструкциям. Проходя "в обход" одной изолированной поверхности, он будет излучаться боковыми стенами или перекрытиями. В таких случаях дополнительной звукоизоляции требуют все найденные "слабые звенья". Это объективные законы физики и их приходится принимать во внимание при проектировании акустических мероприятий в квартире.

типы материалов и их назначение

29/ октября 2019

Давайте разберемся, что такое шумоизоляция автомобиля. Все материалы для шумоизоляции можно разделить на несколько групп. Каждая разновидность выполняет свою функцию. Сочетая различные материалы, можно добиться идеальной тишины и комфорта авто.

Вибропоглощающие материалы


Вибропоглощающими (вибродемпфирующими) называются материалы, основная задача которых снизить амплитуду колебаний металлических, а также пластиковых панелей и поверхностей.

Вибропоглощающие материалы начали использоваться в автотюнинге около 30 лет назад. Ранее автолюбители пытались делать шумоизоляцию, применяя только звукопоглотители и не понимая, что основным источником шума является вибрация.

Все современные вибропоглощающие материалы являются вязкоупругими и производятся на основе битума, полимерно-битумных композиций и бутилкаучука. Благодаря составу, в них происходят значительные механические потери, которые обусловлены внутренним трением.

Применение вибропоглотителей обеспечивает снижение уровней шума и вибрации в диапазоне низких частот. Энергия колебаний не возвращается к источнику, а переходит в тепловую. Основными показателем эффективности вибродемпфирующих материалов является коэффициент механических потерь (КМП). Коэффициент механических потерь определяется составом, толщиной материала и его удельным весом.

Все вибропоглотители являются герметиками, и при монтаже на чистую подготовленную поверхность выполняют роль антикора.

Кроме того, современные материалы постепенно «истончаются» без потери в эффективности. Пример – StP Aero, самоклеящийся материал с малым весом и отличными демпфирующими качествами.

Звукоизоляционные материалы


Звукоизоляционными называются материалы, которые отражают звуковую волну, препятствуя дальнейшему распространению шума.

Звукоизоляторы пришли в автотюнинг благодаря развитию направления строительной шумоизоляции. Пока не появились специализированные материалы, автовладельцам приходилось использовать имеющиеся на рынке решения. Еще несколько лет назад можно было встретить автомобиль, в который уложены ГВЛ, стекловолокно, минераловатные маты или композиты на базальтовой основе. Зачастую, такие материалы могут выделяют вредные вещества, оседающие в организме человека. Ранее, чтобы снизить вредное воздействие и эмиссию частиц в окружающую среду, автолюбителям приходилось использовать лутрасил в качестве прокладочного слоя. Однако, такие материалы и конструкции не были эффективны в автомобиле и быстро приходили в негодность.

По современным меркам звукоизолирующий материал должен обладать такими свойствами как:

  • высокая масса и плотность;
  • эластичность;
  • нетоксичность;
  • морозо- и теплоустойчивость;
  • негигроскопичность.

Современные материалы соответствуют всем экологическим требованиям и обладают высокими звукоизоляционными свойствами. Звукоизоляция StP, например, производится на основе высоконаполненных тяжелых полимеров и наиболее эффективно применяется в многослойных конструкциях.

Звукопоглощающие материалы


Звукопоглощающими (шумопоглощающими) называются материалы, которые препятствуют проникновению шума, переводя энергию звуковой волны в тепловую. Для таких материалов характерно волокнистое, зернистое и ячеистое строение. В своей структуре они имеют большое количество мелких, сообщающихся полостей. Звуковая волна попадает в эти полости, после чего постепенно теряет свою интенсивность и окончательно затухает.

Шумопоглотители эффективно работают в диапазоне средних и высоких частот, то есть там, где длина, а также проникающая способность волны меньше. Основным показателем эффективности материалов является коэффициент звукопоглощения, который измеряется в условных единицах и процентах.

Ни в коем случае нельзя применять для шумоизоляции авто строительные материалы на основе стекловолокна и минеральной ваты. Такие шумопоглотители могут выделять вредные вещества, оседающие в организме человека. Для обработки автомобилей применяются несколько видов звукопоглотителей: 1) на основе натуральных или синтетических волокнистых материалов; 2) на основе вспененного вязко-эластичного полиуретана; 3) на основе вспененного полиэтилена. Каждый из шумопоглотителей проявляет наибольшую эффективность в своем частотном диапазоне, поэтому для комплексной обработки транспортного средства применяются разные виды материалов в зависимости от зоны нанесения. Кроме того, большинство звукопоглощающих материалов работают как уплотнители, а также выполняют функции антискрипа.

Теплоизоляционные материалы


Теплоизоляционными называются материалы, которые уменьшают процесс теплообмена конструкции или монтажной поверхности с внешней средой и играют роль термического сопротивления.

Главными свойствами теплоизоляторов являются:

  1. Теплопроводность - способность материальных тел проводить энергию от нагретых к менее нагретым частям. Чем ниже коэффициент теплопроводности, тем лучшим теплоизолятором является материал. По современным меркам этот коэффициент для теплоизолирующего материала не должен превышать 0,04-0,06 Вт/(м*К).
  2. Гидрофобность и водостойкость – способность материала отталкивать влагу, не взаимодействовать с ней и сохранять свои свойства.
  3. Экологичность – биологическая нейтральность и нетоксичность.

К своему современному виду теплоизоляционные материалы пришли путем долгих лет разработки и тестирования. Изначально в качестве теплоизоляторов использовались маты, циновки и полотна войлочных материалов. Затем был совершен переход к композитам из глины и волокнистого сырья, что помогло в открытии такого свойства теплоизоляции как пористость.

С развитием технологий появились искусственно созданные полимерные и волокнистые материалы, которые используются в строительстве до сих пор. Это асбестовые, каменные и стеклянные ваты. Однако, такие материалы не всегда являются безопасными и могут выделять вредные вещества, оседающие в организме человека при вдыхании.

Чтобы добиться максимальной эффективности и нивелировать риски для здоровья были созданы теплоизоляторы на основе пеноизола, пенополиуретана и вспененного полиэтилена.

Именно эти материалы стали основой для современной автомобильной теплоизоляции. Они имеют самую низкую теплопроводность (менее 0,019 Вт/(м*К)), являются химически нейтральными, негигроскопичны и могут быть использованы в диапазоне температур от -45 до +110°С.

терминов по звукоизоляции - акустический глоссарий

Термины по звукоизоляции ...


Звукоизоляция - это способность строительных элементов или конструкций снижать передачу звука, которая измеряется в диапазоне частот, обычно 100 ~ 3150 Гц. Результаты на месте часто не соответствуют лабораторным измерениям из-за боковой передачи звука.

Для сравнения шумоизоляционных свойств необходимо учитывать площадь разделительной перегородки, объем и звукопоглощающие свойства приемного помещения.К счастью, звукопоглощение и Время реверберации математически взаимосвязано, поэтому, если время реверберации измеряется в принимающей комнате, то устанавливаются оба свойства и измерения звукоизоляции, стандартизированные по эталонному времени реверберации и эталонному значению звукопоглощения.

Для сравнения продуктов было бы полезно использовать единственное «значение изоляции» - см. Термины взвешенной звукоизоляции.

Определение звукоизоляции IEC 801-31-39 перегородки для указанной полосы частот, разница в децибелах между средними уровнями звукового давления в источнике реверберации и приемных помещениях, плюс десятикратный логарифм до основную десятку отношения площади общей перегородки к общему поглощению по Сабину в приемной комнате

Звукоизоляцию не следует путать с потерями при распространении.

См. Также, нормализованная звукоизоляция • индекс звукоизоляции • стандартизированная звукоизоляция • потеря передачи • утяжеленная звукоизоляция


Связанные термины - перечислены в алфавитном порядке


Определение звукоизоляционного материала IEC 801-31-45, Материал, используемый для изоляции от передачи звука


Изоляция воздушного шума , выраженная отдельными значениями, например DnT, w и Rw

Индекс изоляции воздушного шума (I a '') прежнее название индекса кажущегося шумоподавления (R ')

Видимый Индекс снижения шума (R ')

Средний уровень звукового давления в помещении IEC 801-31-36 . в децибелах, десятикратный десятичный логарифм отношения среднего пространственного и временного звукового давления в квадрате эталонного звукового давления, при этом среднее пространственное значение берется для всего помещения, за исключением тех частей, где прямое излучение любого источника звука или ближнего поля границ имеет значительное влияние.
Примечание: в зависимости от размера комнаты «нормально» проводить измерения как минимум в 6 точках, см. Пространственное усреднение
Примечание: также известный как средний уровень звукового давления в комнате .


Изгибное колебание , при определенной частоте и определенном угле падения падающих звуковых волн звуковая энергия будет передаваться через перегородку почти без затухания

C и Ctr = условия адаптации спектра
Эффект совпадения возникает, когда длина волны звука в воздухе равна длине волны изгиба в перегородке.

Критическая частота - это самая низкая частота, на которой возникает эффект совпадения в перегородке, и падающая звуковая волна распространяется параллельно поверхности перегородки.

Ctr = условия адаптации спектра.

D = разность уровней - полевые измерения.
D n = нормализованная разность уровней
D нТл = стандартизованная разность уровней
D нТл, w = взвешенная стандартизованная разность уровней
D нТл, w + Ctr = взвешенная стандартизованная разность уровней + член адаптации спектра
D w = взвешенная разница уровней

См. Также, нормализованная звукоизоляция • стандартизированная звукоизоляция • утяжеленная звукоизоляция • сроки адаптации спектра


Средний по энергии уровень звукового давления в помещении
Полевые измерения относятся ко всем внелабораторным испытаниям
Нормализованный по полевым условиям уровень ударного звукового давления
По бокам - это передача звука по путям, отличным от разделительной перегородки. Например, звук удара может передаваться из одной комнаты в другую через общий деревянный пол. Другие распространенные механизмы для передачи по бокам включают подвесные потолки, трубопроводы, воздуховоды, электрические кабели ...

Звук по бокам присутствует всегда, за исключением «идеальной» акустической лаборатории, поэтому на практике звукоизоляция часто ограничивается фланговая передача .

Определение передачи по флангам IEC 801-31-40, передача звука из комнаты источника в соседнюю комнату приема, но не через общую перегородку


I a '' (индекс изоляции воздушного шума) , прежнее название индекса кажущегося шумоподавления (R ' w )

Рейтинг ударного шума (INR) рейтинг с одним номером по эффективности конструкции перекрытия для снижения ударного шума снизу.

Звук удара - это структурный шум, производимый столкновением двух твердых предметов, обычно шагов или предметов, упавших на внутреннюю поверхность (пол или потолок) внутри здания. Проверено на метчике.

Уровни звукоизоляции , выраженные отдельными значениями, см. Ln и L'nT, w ...

Уровень звукового давления при ударе (L i ), средние уровни звукового давления в приемном помещении во время удара испытание на шум

Определение уровня ударного звукового давления IEC 801-31-41, средний уровень звукового давления в заданной полосе частот в приемной, когда испытуемый пол возбуждается стандартизованным источником ударного звука
Примечание : стандартизованный источник ударного звука представляет собой ударный механизм, указанный в стандарте BS EN ISO 140-7, который заставляет молотки с эффективной массой 0,5 кг каждый падать на 40 мм со скоростью 10 ударов в секунду.


Испытание на удар , метод измерения реакции передачи звука при ударе здания с помощью постукивающего механизма (также известного как ступенчатая машина).

См. Также определение уровня ударного звукового давления и другие уровни удара.


Разница уровней (D), также известная как разница уровней звука , представляет собой разницу между уровнем звукового давления в исходной комнате и уровнем звукового давления в принимающей комнате, измеренной и усредненной в нескольких положениях в обоих номера.
D = L 1 - L 2 где;
L 1 = средний уровень звукового давления в помещении источника
L 2 = средний уровень звукового давления в приемном помещении

Определение разницы уровней IEC 801-31-37 в децибелах, разница в пространственных и временных уровнях звукового давления, создаваемых в двух комнатах одним или несколькими источниками звука в одном из них, также известная как звукоизоляция между комнатами


L = средний уровень звукового давления - в помещении.
Li = уровень ударного звукового давления - в помещении.


См. Также, нормализованная звукоизоляция • стандартизированная звукоизоляция • утяжеленная звукоизоляция


Закон массы обеспечивает руководство по прогнозированию звукоизоляции перегородки от воздушного шума до области критической частоты и эффекта совпадения

Закон массы , в области с контролируемой массой, звукоизоляция одностворчатой ​​стены или перегородки, увеличивается до 6 дБ при каждом удвоении частоты или удвоении массы (толщины стенки) на заданной частоте


Нормализованная звукоизоляция , измеренные различия уровней звука и уровни ударного шума могут отличаться в аналогичных жилищах, если звукопоглощающие материалы (мягкая мебель) отличаются.Однако, если уровни принимающей комнаты равны , нормализованному путем добавления 10 lg (S / A), то любые изменения комнаты в «поле» не повлияют на результаты.

См. Также стандартизированная звукоизоляция • утяжеленная звукоизоляция


Нормализованный уровень ударного звукового давления (L n ), уровень ударного звукового давления, приведенный к стандартной площади звукопоглощения в приемном помещении - лабораторные измерения.

L n = L i + 10 lg (A / A o ) дБ
, где:
A = измеренная эквивалентная площадь звукопоглощения в приемной
A o = эталонная площадь поглощения.

Определение нормализованного уровня ударного звукового давления IEC 801-31-42, для заданного диапазона частот, средний уровень звукового давления в приемной в децибелах, обусловленный стандартизованным источником ударного звука, плюс десятикратный логарифм по основанию десяти отношения поглощения Сабина в приемной комнате к эталонному поглощению в десять децибел на метр квадрат.

Нормализованный уровень звукового давления при ударе (L'n) - полевые измерения, нормализованы, как указано выше, но обозначены как L ' n .

Нормализованное определение уровня ударного звукового давления IEC 801-31-43, для заданного диапазона частот, уровень ударного звукового давления в децибелах минус десятикратный логарифм к основанию десяти отношения времени реверберации в приемной на эталонное время реверберации 0,5 секунды.

См. Также другие уровни воздействия


Нормализованная разница уровней (D n ), разница уровней (D), измеренная на месте, варьируется из-за различных размеров помещения.Приведение результатов к эталонному поглощению минимизирует эти различия. D n также известен как нормализованное шумоподавление .
D n = D - 10 lg (A / A o )
где:
D = разница уровней в дБ
A = эквивалентная площадь звукопоглощения приемной комнаты в квадратных метрах
A o = эталонное поглощение площадь в квадратных метрах (10 м 2 )

Определение нормализованной разницы уровней IEC 801-31-38 в децибелах, разница уровней между комнатами плюс десятикратный десятичный логарифм отношения времени реверберации в приемной комнаты на эталонное время реверберации.
Примечание: для жилых помещений эталонное время реверберации составляет 0,5 секунды.


См. Также, нормализованная звукоизоляция • стандартизированная звукоизоляция • утяжеленная звукоизоляция


Время реверберации

Однозначные значения для взвешенных уровней звукоизоляции

Разница уровней звука при разнице уровней

Звукоизоляция между комнатами Определение IEC 801-31-37 в децибелах, разница в пространственном и среднем времени уровни звукового давления, создаваемые в двух помещениях одним или несколькими источниками звука в одном из них.Также известна как разница уровней


Индекс снижения шума (R), лабораторное измерение звукоизоляционных свойств материала или строительного элемента в указанной полосе частот определяется формулой;
R = 10 lg (W 1 / W 2 в децибелах, где
W 1 - это звуковая мощность, падающая на тестируемый элемент, а
W 2 - звуковая мощность на другой стороне.

Для лабораторных измерений с использованием звукового давления индекс звукоизоляции рассчитывается с использованием: R = L 1 - L 2 + 10 lg (S / A) дБ
где:
L 1 = средний уровень звукового давления в комнате источника
L 2 = средний уровень звукового давления в приемной комната
S = площадь испытуемого образца (м 2 )
A = эквивалентная площадь звукопоглощения приемной

Показатель кажущегося снижения звука (R ') , полевые измерения индекса звукоизоляции , рассчитываются по формуле L 1 - L 2 + 10 lg (S / A), подробно описанной выше, и включают в себя фланговые и любые другие акустические ограничения «на месте».

Определение индекса звукоизоляции IEC 801-31-39 раздела для указанной полосы частот, разница в децибелах между средними уровнями звукового давления в источнике реверберации и приемных помещениях плюс десятикратный логарифм базовая десятка отношения площади общей перегородки к общему сабинскому поглощению в приемной комнате.

Индекс снижения шума также известен как звукоизоляция и потери при передаче, но не следует путать с потерями при распространении.

Посмотреть другие индексы шумоподавления


Класс передачи звука (STC) Американский рейтинг изоляции перегородки по единому номеру, основанный на лабораторных измерениях STL - потерь при передаче звука. Результаты могут быть несовместимы с R w , так как используется другой диапазон частот.


Потери при передаче звука (STL) мера звукоизоляции, выраженная в децибелах в октавных или 1/3 октавных диапазонах. Широко используется в Америке, см. Запись STC - класс передачи звука выше.

См. Также определение потерь передачи

МЭК
Пространственное усреднение измерений в различных положениях и усреднения результатов. Обязателен при измерениях звукоизоляции и рекомендуется при наличии множественных отражений. См. Также средний уровень звукового давления в помещении.

Другие типы усреднения в акустике.


Условия адаптации спектра (C и Ctr), метод с рейтингом по одному номеру, определенный в BS EN ISO 717, использует стандартную эталонную кривую для определения взвешенного значения изоляции воздушного шума.Условия адаптации спектра C и Ctr могут использоваться для учета различных спектров источников, как указано в стандарте.
C - A-взвешенный спектр розового шума.
Ctr - это спектр шума городского транспорта, взвешенный по шкале А.
Ctr добавлено в D нТл, w и D w или Измерения R w учитывают низкочастотный шум

Стандартизированная звукоизоляция , если время реверберации различается между аналогичными комнатами в поле (фактическими жилищами), будет соответствующее изменение уровней звука, измеренных в принимающих . Стандартизация уровней ударного и переносимого по воздуху звукового давления до эталонного времени реверберации T = 0,5 с эквивалентна стандартизации результатов до эквивалентной площади поглощения A 0 = 0,32 В , где:
A o - эквивалентный звук площадь поглощения в квадратных метрах
В - объем приемного помещения в кубических метрах.

См. Также, нормализованная звукоизоляция • утяжеленная звукоизоляция


Стандартизированный уровень ударного звукового давления (L nT ) - это уровень ударного звукового давления (L и ), стандартизованный для эталонного времени реверберации, равного 0.5 секунд - лабораторные измерения:
L нТл = L i - 10 lg (T / T o ) дБ
где:
T = измеренное время реверберации в секундах
T o для жилых помещений = 0,5 секунды.

Нормализованный уровень звукового давления при ударе (L ' n ) - полевые измерения, нормализованы, как указано выше.

См. Также другие уровни воздействия

Стандартизированная разница уровней (D nT ), разница в уровне звука между парой комнат в указанной полосе частот и стандартизированная для эталонного времени реверберации, равного 0.5 секунд.
D нТл = D + 10 lg (T / T o )
где:
D = разность уровней
T = время реверберации в приемной
T o = эталонное время реверберации, 0,5 секунды для жилья.

Стандартизированная разность уровней учитывает все пути передачи звука между помещениями и обеспечивает прямую корреляцию с субъективным впечатлением от изоляции воздушного шума.


Саморез , стандартизованный источник ударного звука, используемый для проведения измерений уровня ударного шума в соответствии с правилами и стандартами звукоизоляции - как на месте, так и в лаборатории, см. Определение уровня ударного шума

Потери при передаче (TL) термин, широко используемый при обсуждении звукоизоляции перегородки. Также известен как коэффициент звукоизоляции и звукоизоляции, но не следует путать с потерями при распространении или потерями при распространении.

Определение потерь при передаче IEC 801-31-39 перегородки для заданной частоты диапазон - разница в децибелах между средними уровнями звукового давления в источнике реверберации и приемных помещениях, плюс десятикратный логарифм по основанию 10 отношения площади общей перегородки к общему поглощению по Сабину в приемной комнате.


Процедура взвешенной звукоизоляции , чтобы установить дескриптор с однозначным рейтингом , нормализованные или стандартизированные уровни звукоизоляции сравниваются с эталонными кривыми, опубликованными в BS EN ISO 717 для воздушного или ударного шума.

Для оценки уровней в третьоктавных полосах эталонная кривая перемещается с шагом 1 дБ по направлению к измеренной кривой, пока среднее неблагоприятное отклонение не станет более 2,0 дБ. ** Неблагоприятное отклонение на любой частоте происходит, когда измеренное значение превышает исходное значение в случае уровней удара или меньше эталонного значения в случае измерений с воздуха.Учитываются только неблагоприятные отклонения.

Единое номинальное число в децибелах теперь является значением эталонной кривой при 500 Гц.

** 32 дБ часто называют неблагоприятным отклонением. Это полное отклонение по 16 третьоктавным полосам ... 32/16 = среднее отклонение 2,0 дБ

См. Также, нормализованная звукоизоляция • стандартизированная звукоизоляция


Взвешенный индекс снижения кажущегося звука (R ' w ) - рейтинг с одним числом изоляции воздушного шума между комнатами в диапазоне частот - измерение в полевых условиях.

См. Также другие индексы шумоподавления


Взвешенная разность уровней (D w ) одно целое число, полученное путем сравнения измеренного спектра со «стандартными» кривыми в BS EN ISO 717 для воздушной и ударной изоляции.

Значение D w - это место, где кривая пересекается с кривой 500 Гц, а неблагоприятное отклонение составляет 32 дБ. D w будет идентичен D нТл, w при T = 0,5 секунды.

Согласно BS 8233, взвешенная разница уровней используется для характеристики изоляции между комнатами в здании, как они есть.Значения обычно нельзя сравнивать с измерениями, сделанными в других условиях.

Взвешенный нормализованный уровень ударного звукового давления (L n, w ) лабораторное измерение звуковых характеристик элемента здания (пола).

Отсутствуют боковые (косвенные) потери передачи, поэтому необходимо учитывать только тестируемый элемент.

См. Также другие уровни удара.

Взвешенный индекс шумоподавления (R w ) - единичная числовая величина, которая характеризует звукоизоляцию материала или строительного элемента в диапазоне частот на основе лабораторных измерений.

Взвешенный индекс шумоподавления (R ' w ), основанный на полевых измерениях R w и первоначально известный как кажущийся индекс шумоподавления (la' ') .


Взвешенный стандартизованный уровень ударного звукового давления (L нТл, w ), однозначное число, используемое для характеристики звукоизоляции полов, основанное на лабораторных измерениях L нТл .

Взвешенный стандартизованный уровень ударного звукового давления (L ' нТл, w ) - единичная числовая величина , используемая для характеристики изоляции полов от ударного шума, на основе полевых измерений L' нТл .

См. Также другие уровни воздействия


Взвешенная стандартизированная разность уровней (D нТл, w ), однозначное значение изоляции воздушного шума между помещениями, используемое для характеристики звукоизоляции между помещениями в зданиях.

Результаты на месте будут включать в себя боковой звук, поэтому тест предназначен для полной передачи между комнатами, а не только между перегородками.

Взвешенная стандартизованная разность уровней со сроком адаптации спектра (D нТл, w + Ctr) - единичная величина, которая характеризует изоляцию воздушного шума между комнатами с использованием термина Ctr: адаптации спектра, определенного в BS EN ISO 717.

На главную • Поиск по глоссарию • Сертифицированное оборудование для аренды • Акустические стандарты

Как звукоизолировать потолки - системы Noisestop

Узнайте, как сделать звукоизоляцию потолков для решения наиболее распространенных проблем шума в жилых помещениях. Как звукоизолировать потолок в соответствии с действующими Строительными нормами, Часть E. Если вы живете в квартире или доме, переоборудованном для размещения нескольких человек, звуконепроницаемые потолки могут быть вашим единственным вариантом при попытке снизить уровень шума. Слушать, как подросток играет в компьютерные игры в своей спальне, не очень расслабляет после рабочего дня. В зависимости от типа шума доступны различные решения для повышения звукоизоляции. Воздушный и ударный шум являются наиболее распространенными проблемами шума.

Ознакомьтесь с полным ассортиментом продукции для звукоизоляции потолков.

Это воздушный или ударный шум?

Воздушный звук - Это происходит, когда звук передается непосредственно от источника к приемнику.Небольшие отверстия или отверстия в конструкции, вдоль воздуховодов или в полостях потолка. К воздушным шумам относятся разговоры, шум телевизора, музыка, лай собак.

Ударный звук - Ударный шум - это структурная вибрация, передаваемая от точки удара через конструкцию. Ощущается, как звук, излучаемый вибрирующей поверхностью. Обычно вызвано ударами предмета об пол. Откуда в результате удара вибрации передаются через конструкцию здания. Чаще всего шум идет к потолку нижнего дома или комнаты. Ударный шум - это шаги, роняющие предметы на пол, бег детей.

Звукоизоляционные потолки путем изоляции существующей полости

Большинство домов построены с потолками из гипсокартона, прикрепленными к деревянным балкам с половицами или полом из ДСП, уложенным поверх балок, создавая пустоты или полости. Если вы пытаетесь остановить распространение воздушных звуков через потолок, обратите внимание на изоляцию полости между потолком и полом .Убедитесь, что новостройки и переоборудованные объекты соответствуют действующим Строительным нормам и правилам, с акустической изоляцией между балками пола. Если вы выполняете звукоизоляцию существующих потолков и доступ к ним осуществляется только снизу, вам придется снять гипсокартон.

Комплект для звукоизоляции потолка премиум-класса, когда требуется высокий уровень шумоподавления

дополнительная информация

Наиболее популярное потолочное звукоизоляционное решение для жилых помещений

дополнительная информация

Используйте звукоизоляцию внутри пустот, чтобы уменьшить воздушные звуки

Независимо от того, изолируете ли вы существующие потолки или Для звукоизоляции нового здания используются звукоизоляционные плиты между балками для достижения необходимого уровня снижения шума. Не используйте для этого теплоизоляционные рулоны, поскольку они имеют низкую плотность, что означает, что они не будут блокировать и поглощать звуки, исходящие от воздуха.

Установите звукоизоляционные плиты DFM внутри полости потолка, плиты сжимают для увеличения плотности изоляции, что делает их пригодными для использования в качестве акустического заполнения между балками. Изоляционные плиты DFM поставляются в виде плит размером 1200 мм x 600 мм. Их плотность варьируется от 45 кг / м³ до 140 кг / м³. Акустические плиты поставляются толщиной 25 мм, 50 мм, 75 мм и 100 мм.

Звукоизоляционные потолки для достижения лучшего уровня шумоподавления, чем требуют Строительные нормы.

Строительные нормы

предусматривают, что изоляция, используемая между разделительными этажами, должна быть толщиной 100 мм и плотностью 45 кг / м³. Хотя с такой плотностью звукоизоляции поможет вам достичь требуемых уровней Части E, мы рекомендуем использовать более высокую плотность для большинства бытовых звукоизоляционных решений . Соответствие нормам не означает, что звук не будет передаваться между комнатами.Для более высокого уровня звукоизоляции между комнатами используйте плиту DFM толщиной 100 мм 80 кг / м³. Чем выше плотность, тем лучше звукоизоляционные характеристики. Уровень улучшения уменьшается с каждым увеличением плотности, мы рекомендуем 80 кг / м³, поскольку он обеспечивает хороший уровень звукоизоляции от воздушного шума по сравнению с затраченными вами деньгами. Удвоение плотности не означает удвоения производительности, но удвоит стоимость. Подробнее об акустической изоляции DFM.

Используйте акустические подвесы и создайте разделение в конструкции потолка.

Как часть звукоизоляционного решения, создание разделения в конструкции имеет жизненно важное значение для повышения изоляции воздушного и ударного шума.Постройте независимую конструкцию под существующим потолком для лучшего решения. Такой вид строительства можно проводить только в том случае, если у вас достаточно высоты в помещении. Высота потолка упадет примерно на 6 дюймов. Если вы не можете позволить себе потерять такую ​​высоту, используйте акустическую вешалку, чтобы создать перегородку.

Прикрепите звукоизоляционные перекладины к нижней стороне балок с шагом примерно 350-400 мм, повесьте акустический гипсокартон на балки, чтобы уменьшить передачу звука через потолочную конструкцию.

Звукоизолирующие планки уменьшают передачу звука через потолок

Звукоизолирующие планки - это акустическая подвеска, предназначенная для крепления к нижней стороне потолочных балок, уникальная конструкция звукоизоляционных планок снижает передачу звука через структуру потолка, уменьшая удары и нагрузки воздушные звуки . В большинстве проектов нового строительства и переоборудования этот тип акустической подвески используется как часть новой разделительной конструкции. Гипсокартон можно крепить прямо на брусья, а не на балки.Брусья отделяют доску от балки и уменьшают контакт поверхности, они также поглощают вибрацию, уменьшая передачу звуков в воздухе и ударных звуков.

Потолочный комплект в соответствии с Частью E Строительные нормы и правила

Убедитесь, что вы устанавливаете правильную звукоизоляцию на потолок в соответствии с Частью E. Мы собрали комплект звукоизоляции, который объединяет все необходимые материалы, которые вам могут понадобиться. Комплект потолка части E включает звукоизоляцию, акустические подвески и два слоя звукоизоляционного гипсокартона.

Звукоизоляционный комплект, сочетающий звукоизоляционные материалы, необходимые для соответствия Части Е Строительных норм

Дополнительная информация

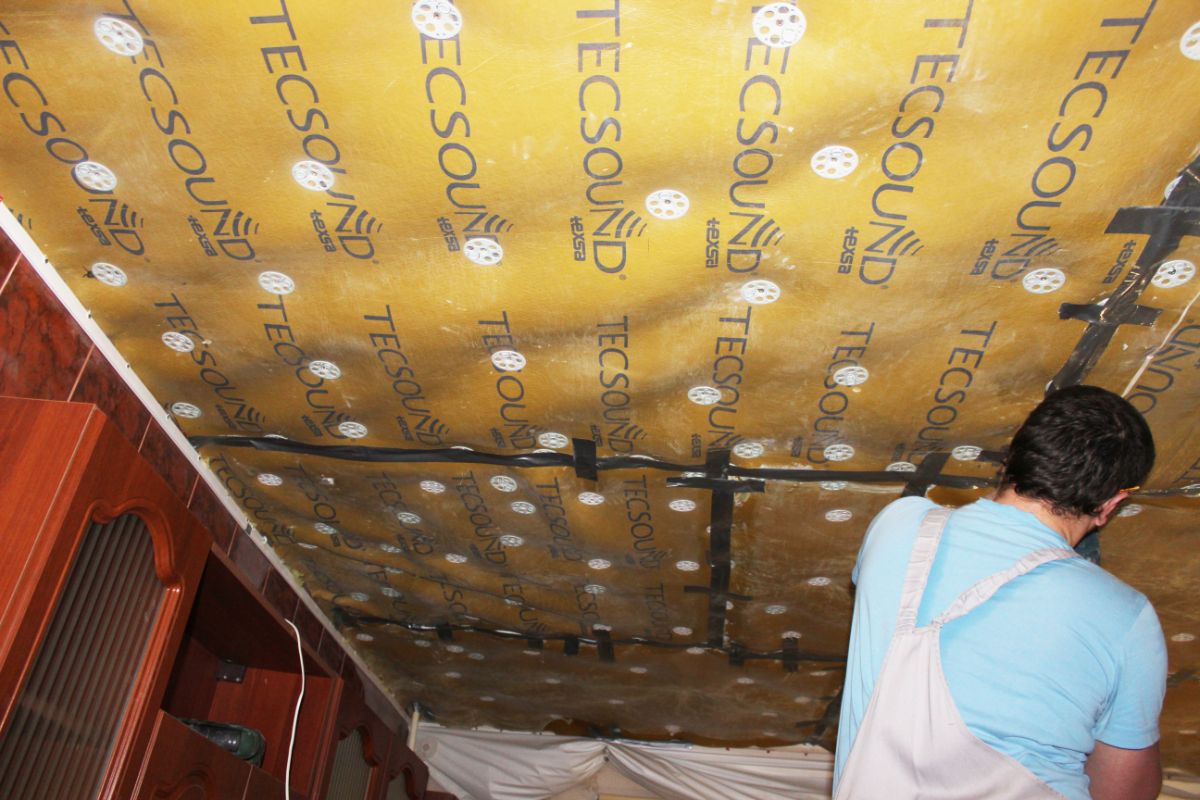

Использование звукоизоляционных панелей для блокирования воздушного шума

Быстрый и простой метод звукоизоляции потолка - увеличить массу потолка, если вы этого не сделаете. хотите удалить гипсокартон, или вы не можете использовать звукоизоляционную панель, закрепленную под существующей конструкцией, чтобы остановить звук от телевизора и разговоров. Используйте акустическую панель Noisestop под существующим потолком, чтобы заблокировать проникновение обычных домашних звуков в комнату, просто прикрутите существующую обшивку к балкам, закройте края акустическим герметиком , оштукатуривайте и декорируйте. Эти панели уменьшают больше шума, чем стандартный акустический гипсокартон, за счет акустического слоя на задней стороне панелей, который увеличивает массу панелей и снижает вибрацию через панели, а это означает, что меньше шума будет проходить через панель в комнату.

Обычная конструкция потолка, соответствующая действующим нормативам, должна включать следующие материалы.
  • Звукоизоляция 100 мм 45 кг / м³
  • Штанги шумоподавителя
  • Гипсокартон толщиной 12,5 мм (два слоя)

Для соответствия требованиям Части E вам необходимо пройти звуковое испытание, которое будет включать в себя испытание на лету и удар test, для получения дополнительной информации об этих уровнях, щелкните здесь .Комбинируйте эти материалы с подходящим напольным покрытием, уложенным на пол, используйте плавающий пол или акустический подкладной мат. Этот метод снизит ударный шум через пол.

Независимое потолочное решение для снижения высоких уровней передачи звука

Независимые потолки обеспечивают наилучший уровень звукоизоляции при попытке уменьшить передачу шума или соответствовать строительным нормам . Установка независимых потолков снизит высоту минимум на 6 дюймов.

Установка новых потолков без связи с существующими означает, что звук не может легко передаваться между двумя конструкциями, что значительно снижает переносимый по воздуху и ударный шум. Установите новые балки для этого типа решения, это должно быть выполнено подходящим специалистом. Для этого типа конструкции вам не нужно использовать звукопоглощающие планки, так как разделение уже выполнено с помощью новых балок.

Для справок звоните 01423 339163 или отправьте нам сообщение через нашу страницу контактов.БЕСПЛАТНАЯ доставка по всей стране для заказов на сумму более 750 фунтов стерлингов без НДС

Пожалуйста, поделитесь этим постом, если вы найдете его полезным!

4. Физические методы снижения шумового воздействия - Звуковой ландшафт: Руководство по шуму на автомагистралях и землепользованию - Федеральный подход - Планирование с учетом шума - Шум - Окружающая среда

4. Физические методы снижения шумового воздействия

В этом разделе описаны некоторые физические методы, которые архитекторы, разработчики и строители могут использовать для уменьшения шумового воздействия.Есть четыре основных действия, которые можно предпринять для улучшения шумовой совместимости для любого типа землепользования или деятельности. Это планирование площадки, архитектурный дизайн, методы строительства и возведение барьеров.

Акустический дизайн участка использует расположение зданий на участке земли, чтобы минимизировать шумовое воздействие за счет использования естественной формы и контуров участка. Открытое пространство, нежилое использование земли и ограждающие здания могут быть устроены так, чтобы защитить жилые районы или другие чувствительные к шуму виды деятельности от шума, а жилые дома можно сориентировать от шума.

Акустический архитектурный дизайн включает концепции снижения шума в деталях отдельных зданий. Архитектурные особенности включают высоту здания, расположение комнат, расположение окон, а также дизайн балконов и дворов.

Акустическое строительство предполагает использование строительных материалов и методов для снижения передачи шума через стены, окна, двери, потолки и полы. Эта область включает в себя многие из новых и традиционных концепций «звукоизоляции».

Противошумовые барьеры могут быть установлены между источниками шума и зонами, чувствительными к шуму. Типы барьеров включают в себя бермы из наклонных насыпей земли, стены и заборы, построенные из различных материалов, густые насаждения деревьев и кустарников, а также комбинации этих материалов.

Эти физические методы широко различаются по характеристикам шумоподавления, стоимости и, особенно, применимости в конкретных местах и ​​условиях. Этот раздел не предназначен для предоставления полных критериев для выбора решения конкретных проблем с шумом и не предназначен для замены акустического дизайна.Скорее, его цель - проиллюстрировать широкий спектр возможных альтернатив, которые можно было бы рассмотреть в процессе архитектурного и инженерного планирования. Знающие муниципальные чиновники могут оказать ценную помощь проектировщикам, разработчикам и строителям, которые могут не быть знакомы с методами шумоподавления, которые наиболее применимы на местном уровне.

4.1 Планирование акустической системы

Расположение зданий на участке можно использовать для минимизации шумового воздействия. Если несовместимые виды землепользования уже существуют или если планируется деятельность, чувствительная к шуму, акустическое планирование участка часто является успешным методом снижения шумового воздействия.

Для защиты жилой застройки от шума можно использовать множество методов планирования участка. Сюда могут входить:

  1. увеличение расстояния между источником шума и приемником;
  2. размещение нежилых участков земли, таких как автостоянки, объекты технического обслуживания и подсобные помещения, между источником и приемником;
  3. размещение зданий барьерного типа параллельно источнику шума или трассе; и
  4. ориентируя резиденции подальше от шума.

Реализация многих из вышеперечисленных методов планирования площадки может быть объединена с использованием методов кластерной и плановой разработки единиц.

Расстояние: Уровень шума можно эффективно уменьшить, увеличив расстояние между жилым домом и шоссе. Само расстояние уменьшает звук: удвоение расстояния от источника шума может снизить его интенсивность. Само расстояние снижает уровень звука: удвоение расстояния от источника шума может снизить его интенсивность на целых 6 дБА.В случае высотных зданий расстояние может быть единственным средством, помимо акустического проектирования и строительства, снижения шумового воздействия. Это потому, что практически невозможно обеспечить физическую защиту верхних этажей от соседнего шума. (См. Рисунок 4.1.)

4.1 Шумозащитные экраны могут защищать только нижние этажи здания.

Использование земли, совместимой с шумом, в качестве буфера: Защита от шума может быть достигнута путем размещения совместимого с шумом землепользования между шоссе и жилыми домами. По возможности, совместимые применения должны быть ближе всего к источнику шума. На Рис. 4.2, который следует ниже, показан предлагаемый гараж вдоль двух сторон жилого комплекса в Бостоне. Скоростная автомагистраль Фитцджеральда и вход в туннель Каллахан, которые показаны на плане участка, являются основными и шумными маршрутами движения. Помимо защиты жилого комплекса от шума и грязи движения на автомагистралях, гараж предоставляет жильцам необходимые удобства

4.2 Автостоянка для защиты жилого массива.

На рис. 4.3 представлен еще один пример размещения устройств, совместимых с шумом, рядом с шоссе (Западная улица) в Спрингфилде, штат Массачусетс. Из плана видно, что рядом с шоссе находятся парковочные места, торцы зданий и бейсбольный ромб.

4.3 Парковочные места, торцы зданий и бейсбольный мяч расположены рядом с шоссе. Построена берма и посажены деревья, чтобы защитить жилые дома от шума транспорта.

Здания как шумозащитные экраны: Дополнительная защита от шума может быть достигнута, если на плане участка можно использовать здания в качестве шумозащитных экранов. Длинное здание или ряд зданий, параллельных шоссе, могут защитить от шума другие более удаленные постройки или открытые территории. Одно исследование показывает, что двухэтажное здание может снизить уровень шума на стороне здания, удаленной от источника шума, примерно на 13 дБА. 1

Если использование барьерного здания чувствительно к шуму шоссе, здание можно звукоизолировать. Этот метод использовался в строящемся жилищном проекте в Англии, где стена длиной 3900 футов, шириной 18 футов и высотой 45-70 футов (в зависимости от местности) служит одновременно жилым помещением и звуковым экраном. 2

В стене / здании будет 387 квартир, в которых кухни и ванные комнаты расположены в направлении шума, а спальни и гостиные выходят окнами на шоссе. Стена, выходящая на шоссе, будет звукоизолирована, а окна, если они есть, герметичны. Ожидается существенное снижение шума.

Ориентация: Ориентация зданий или видов деятельности на участке влияет на воздействие шума, и здание или зона деятельности могут быть ориентированы таким образом, чтобы уменьшить это воздействие.

Шумовое воздействие может быть серьезным для помещений, выходящих на проезжую часть, поскольку они находятся ближе всего к источнику шума. Шумовое воздействие также может быть значительным для помещений, перпендикулярных проезжей части, потому что а) картина шума может быть более раздражающей в перпендикулярных помещениях и б) окна на перпендикулярных стенах не снижают шум так эффективно, как окна на параллельных стенах из-за угла наклона звук. Дорожный шум может быть более раздражающим в перпендикулярных помещениях, потому что он становится более сильным, когда он внезапно входит и выходит из зоны слышимости, когда движение проезжает по краю здания, а не поднимается и опускается с непрерывным звуком, как если бы в помещении были параллельны проезжающим машинам.

Будет ли шумовое воздействие сильнее на перпендикулярной или параллельной стене, будет зависеть от конкретных индивидуальных условий. После определения стены или стен, наиболее сильно подверженных воздействию, шумовое воздействие можно минимизировать, уменьшив или исключив окна из этих стен.

Здания также могут быть ориентированы на участке таким образом, чтобы использовать природные особенности участка. Что касается шума, можно использовать естественную топографию и помещать здания в зоны с низким уровнем шума, если они существуют.Если естественных шумовых карманов не существует, их можно создать, выкопав карманы для зданий и насыпав земляные насыпи между ними и шумом. Такая конструкция препятствовала бы прохождению звука и уменьшала бы шумовое воздействие на жилые дома.

Кластерная и планируемая застройка: Подразделение кластера - это такое подразделение, в котором соблюдаются плотности, предписанные постановлением о зонировании, но вместо того, чтобы применяться к каждому отдельному участку, они объединяются по всему участку, и земля разрабатывается как единое целое.Планируемая застройка, или P.U.D., аналогична, но включены изменения в землепользовании, такие как квартиры и коммерческие объекты в том, что в противном случае было бы районом для одной семьи. Примеры сетки, кластера и P.U.D. подразделения представлены на рисунках 4.4, 4.5 и 4.6.

4.4 Обычное деление сети

4.5 Подразделение кластера

Из рисунка 4.4 видно, что обычное деление сети не обеспечивает защиты от шума со стороны прилегающей магистрали.Первый ряд домов полностью ложится на шум. Напротив, кластер и P.U.D. методы позволяют коммерческое использование и открытое пространство соответственно служить буферами шума. Примеры этого показаны на рисунках 4.6 и 4.7.

4.6 Размещение земли, совместимой с шумом, рядом с шоссе в Планируемой застройке

4,7 При кластерной застройке открытое пространство может быть размещено рядом с шоссе для снижения шумового воздействия на жилые дома

Необходимо предостеречь: в кластерной застройке необходимое открытое пространство может быть расположено рядом с шоссе, чтобы минимизировать шум в жилых домах.Тем не менее, многие виды использования для отдыха чувствительны к шуму, и когда кто-то использует гибкость кластерной разработки для минимизации шума, следует проявлять осторожность, чтобы не использовать все доступное открытое пространство в буферных полосах, что лишает развитие значительного открытого пространства. площадь. Там, где существует высокий уровень шума, можно использовать комбинацию буферных полос и других методов (например, бермы и звукоизоляции).

Гибкость кластера и методов разработки запланированных блоков позволяет реализовать многие из вышеперечисленных методов планирования площадки и добиться эффективного снижения шума.

4.2 Акустическое архитектурное проектирование

Шум можно контролировать в здании с правильным архитектурным дизайном. Уделяя внимание акустическим соображениям при планировании расположения комнат, размещении окон, высоте здания, балконах и дворах, архитектор может добиться значительного снижения воздействия шума без необходимости в дорогостоящих акустических сооружениях.

Расположение комнат: Шумовое воздействие можно существенно снизить, отделив более чувствительные к шуму помещения от менее чувствительных к шуму; и размещение первого в той части здания, которая наиболее удалена от источника шума.Менее чувствительные комнаты должны быть размещены ближе всего к источнику шума, где они могут действовать как шумовые буферы для более чувствительных комнат.

Чувствительность комнаты к шуму зависит от ее использования. Спальни, гостиные и столовые обычно чувствительны к шуму, а кухни, ванные и игровые комнаты - в меньшей степени. На рис. 4.8 показан план, предназначенный для уменьшения воздействия шума на шоссе. Этот метод широко использовался в Англии в жилой застройке площадью 100 акров, прилегающей к планируемой скоростной автомагистрали. 3 Кухни и ванные комнаты были размещены со стороны скоростной автомагистрали, а спальни и гостиные - с экранированной стороны. Кроме того, стена, выходящая на автомагистраль, звукоизолирована.

4.8 Использование акустического архитектурного дизайна для снижения шумового воздействия на более чувствительные к шуму жилые помещения

Solid Walls: Уровень шума можно уменьшить, удалив окна и другие отверстия в стенах здания, расположенного рядом с источниками шума. Таким образом, массивная стена может служить звуковым барьером для остальной части здания.Как уже говорилось на рис. 4.1, стены, непосредственно прилегающие к источнику шума и перпендикулярные источнику шума, могут подвергнуться наиболее сильному воздействию. Когда сплошная стена непрактична, незаконна или крайне нежелательна; того же эффекта можно добиться, уменьшив размер окна и герметично закрыв окна. Этот прием используется в описанном выше жилищном проекте. 4

Одноэтажные дома: В тех случаях, когда дом или шоссе немного утоплены или на пути звука установлен барьер, шумовое воздействие может быть дополнительно уменьшено, если в доме только один этаж 5 (см. Рисунок 4.9). Если одноэтажный дизайн неэффективен, может быть эффективным двухуровневый дизайн. В любом случае путь звуковых волн следует оценить до того, как будет составлен проект здания.

4.9 Уровень шума можно уменьшить, используя одноэтажные дома.

Балконы: Если балконы желательны, их следует учитывать с точки зрения акустики. Стандартный выступающий балкон, обращенный к дороге, может отражать транспортный шум непосредственно внутрь здания, как показано на рисунке 4.10. Помимо отражения шума в здание, балкон может стать непригодным для использования из-за высокого уровня шума. Эта проблема особенно актуальна для многоэтажных жилых домов, где часто встречаются балконы. Если нужны балконы, архитектор может избежать неприятных шумовых воздействий, разместив их на экранированной стороне зданий.

4.10 Стандартный выступающий балкон, обращенный к дороге, может отражать транспортный шум прямо во внутреннюю часть здания.

Внутренние дворы: Правильный архитектурный дизайн может также предусматривать снижение уровня шума за пределами здания.Внутренний сад и патио-домики могут обеспечить акустическую уединенность на открытом воздухе. (См. Рисунок 4.11). Школы, дома отдыха, гостиницы и многоквартирные дома также могут иметь внешние пространства с пониженным уровнем шума посредством дворов.

4.11 Использование дворового дома для получения спокойной наружной среды

4.3 Акустическая конструкция

Шум можно перехватить, когда он проходит через стены, пол, окна, потолки и двери здания. Примеры шумоподавляющих материалов и методов строительства описаны на следующих страницах.

Для сравнения изоляционных характеристик альтернативных конструкций используется класс звукопередачи (STC) как мера способности материала снижать уровень шума. Класс передачи звука равен количеству децибел, на которое звук уменьшается при прохождении через материал. Таким образом, высокий рейтинг STC указывает на хороший изоляционный материал. Он учитывает влияние различных частот на передачу звука, но по сути это разница между уровнями звука на той стороне перегородки, где возникает шум, и на стороне, где он принимается.Например, если уровень внешнего шума составляет 85 дБ, а желаемый внутренний уровень составляет 45 дБ, требуется разделение 40 STC. Рейтинг класса передачи звука - это официальный рейтинг, одобренный Американским обществом тестирования и измерений. Его можно использовать в качестве руководства при определении того, какой тип конструкции необходим для снижения шума.

A) Стены

Стены обеспечивают максимальную защиту жильцов здания от внешнего шума. Звукоизолирующие свойства различных материалов и конструкций стен сильно различаются.На рис. 4.12 представлена ​​визуальная сводка некоторых способов улучшения акустических свойств:

4.12-а Факторы, влияющие на звукоизоляцию стен

4.12-б Факторы, влияющие на звукоизоляцию стен

  • Увеличьте массу и жесткость стены.
  • В целом, чем плотнее материал стены, тем больше он снижает уровень шума. Таким образом, бетонные стены лучше изолируют, чем деревянные стены такой же толщины. Увеличение толщины стены - еще один способ увеличить массу и улучшить звукоизоляцию.Удвоение толщины перегородки может привести к снижению уровня звука на 6 дБ. 6 Однако стоимость строительства, как правило, ограничивает возможность значительного увеличения массы стены.
  • Относительная жесткость материала стены может повлиять на его значение звукопоглощения. Следует проявлять осторожность, чтобы избегать стеновых конструкций, которые могут вибрировать на слышимых частотах и ​​передавать внешние звуки.
  • Используйте перегородки полости.
  • Стенка полости состоит из двух или более слоев, разделенных воздушным пространством.Воздушное пространство является более эффективным звукоизолятором, чем одинарная стена равного веса, что приводит к экономии средств.
  • Увеличьте ширину воздушного пространства.
  • Трехдюймовое воздушное пространство обеспечивает значительное снижение шума, но увеличение расстояния до шести дюймов может снизить уровень шума еще на 5 дБА. Сложно спроектировать чрезвычайно широкие воздушные пространства.
  • Увеличьте расстояние между шпильками.
  • В стене с одной стойкой расстояние между стойками 24 дюйма дает увеличение STC на 2–5 дБ по сравнению с обычным шагом в 16 дюймов. 7
  • Используйте шпильки, расположенные в шахматном порядке.
  • Звуковую передачу можно уменьшить, прикрепив каждую стойку только к одной панели и чередуя две панели.
  • Используйте упругие материалы, чтобы скрепить стойки и панели.
  • Гвозди значительно снижают способность стены снижать уровень шума. Упругие слои, такие как древесноволокнистая плита и стекловолоконная плита, упругие зажимы и полуэластичные крепления, относительно недороги, просты в установке и могут поднять рейтинг STC с 2-5 дБ. 8
  • Используйте разные листья.
  • Если створки изготовлены из разных материалов и / или различной толщины, звукопоглощающие свойства стены улучшаются. 9
  • Добавьте акустические одеяла.
  • Также известные как изолирующие одеяла, они могут увеличивать шумоподавление при размещении в воздушном пространстве. Изготовленные из звукопоглощающих материалов, таких как минеральная или минеральная вата, стекловолокно, войлок или древесное волокно, они могут снизить уровень шума на 10 дБ. 10 В основном они эффективны при относительно легких конструкциях.
  • Заделать трещины и края.
  • Если когда-либо будет реализована звукоизоляция стены с высокими эксплуатационными характеристиками, стена должна быть хорошо уплотнена по периметру. Небольшие дыры и трещины могут разрушить изоляцию стены. Квадратное отверстие диаметром один дюйм или трещина длиной 1/16 дюйма и длиной 16 дюймов уменьшит толщину стенки 50 STC до 40. 11

На Рис. 4.13 показан образец типов стен в диапазоне от самых низких до самых высоких значений звукоизоляции.Стоимость этих стен в долларах за квадратный фут дана для сравнения экономической эффективности. 12

4.13 Типы стен с указанием STC и приблизительной стоимостью.

B) Окна

Звук проникает в здание через его самые слабые с акустической точки зрения места, а окна - одно из самых слабых мест в стене. Открытое или непрочное окно сильно сведет на нет эффект очень прочной стены. Всякий раз, когда окна будут частью конструкции здания, они должны быть акустическими.На рис. 4.14 показано влияние окон на звукоизоляцию стен. Например, если стена с рейтингом STC 45 содержит окно с рейтингом STC 26, покрывающее только 20% ее площади, общее значение STC композитной перегородки будет 33, что на 12 дБ меньше.

4.14 График для расчета STC композитных преград.

Ниже рассматриваются методы, которые можно использовать для снижения шума в здании с помощью окон. Эти методы варьируются от блокировки основных путей проникновения шума до блокировки наиболее непрямых путей.

  • Закройте окна: Первый шаг к уменьшению нежелательного звука - закрыть и закрыть окна. Наибольшая звукоизоляция может быть достигнута, если окна постоянно закрыты. Однако были разработаны открывающиеся акустические окна, которые довольно эффективно снижают уровень шума. 13 Вне зависимости от того, является ли уплотнение постоянным или нет, для того, чтобы окна оставались закрытыми, необходимо установить систему кондиционирования воздуха. Кроме того, система кондиционирования воздуха может частично маскировать шум.(Маскировка обсуждается ниже). Если окна должны открываться, доступны специальные уплотнения, которые позволяют открывать окна. 14
  • Уменьшить размер окна: Чем меньше окна, тем больше потери передачи всего раздела, частью которого является окно. Уменьшение размера окна - это метод, который используется, потому что (а) он исключает стоимость дорогих акустических окон и (б) экономит деньги за счет сокращения использования стекла. Проблемы с этим методом: (а) он не всегда эффективен для снижения шума; е.g. уменьшение отношения окна к размеру стены с 50% до 20% снижает уровень шума всего на 3 децибела; и (б) многие строительные нормы и правила требуют минимального соотношения размеров окна и стены.
  • Увеличить толщину стекла: Если обычные окна недостаточны для снижения шумового воздействия, несмотря на методы герметизации, можно установить более толстое стекло. Кроме того, это стекло может быть ламинировано прочным прозрачным пластиком, который устойчив к шуму и ударам. Стекло снижает шум по принципу массы; то есть, чем толще стекло, тем оно будет более шумоустойчивым.Стекло толщиной 1/2 дюйма имеет максимальный рейтинг STC 35 дБ по сравнению с рейтингом 25 дБ для обычного стекла 3/16 дюйма.
  • Однако толщина стекла практична только до определенного момента, когда увеличение STC становится слишком незначительным, чтобы оправдать стоимость. Например, стекло толщиной 1/2 дюйма может иметь STC 35; увеличение толщины до 3/4 дюйма увеличивает только STC до 37. Однако акустическое окно с двойным остеклением, состоящее из двух панелей толщиной 3/16 дюйма, разделенных воздушным пространством, будет иметь STC 51 и может стоить меньше, чем любое сплошное окно.
  • Помимо толщины окна решающее значение имеет правильное уплотнение. Чтобы предотвратить утечку звука, отдельные окна могут быть установлены из эластичного материала, такого как резина, пробка или войлок.
  • Установить стеклопакеты: Стеклопакеты - это парные стекла, разделенные воздушным пространством или подвешенные в специальной раме. Как правило, производительность стеклопакета можно увеличить за счет:
    1. увеличенная ширина воздушного пространства
    2. увеличенная толщина стекла
    3. правильное использование уплотнения
    4. немного отличается по толщине стекол
    5. слегка непараллельные панели

В общем, воздушное пространство между стеклами не должно быть меньше 2–4 дюймов, если требуется STC выше 40.Если такой возможности нет, можно использовать тяжелый стеклопакет. Использование слегка непараллельных панелей - это метод, применяемый, когда требуется чрезвычайно высокая звукоизоляция, например, в диспетчерских телевизионных студий.

Толщина стеклопакетов может варьироваться от 1/8 до 1/4 дюйма и более на одно стекло. Хотя толщина важна, факторами, которые в наибольшей степени определяют шумостойкость окна, являются использование герметика и ширина воздушного пространства.

Как и в случае со всеми окнами, очень важна надлежащая герметизация.Чтобы достичь STC выше 43, стеклопакеты должны быть герметично закрыты. Если окна должны открываться, существуют специальные рамы и уплотнители для открываемых окон, которые позволяют максимальное значение STC 43. 15

Для стеклопакетов с постоянной герметизацией часто требуется система контроля давления воздуха для поддержания постоянного давления и минимальной влажности в воздушном пространстве. Без этой системы стекла могут отклоняться и, в особо тяжелых случаях, выскакивать из рам.

Чтобы обеспечить дополнительную шумоизоляцию между стеклопакетами, стекла могут быть разной толщины, разного веса и слегка непараллельны друг другу. Это предотвращает акустическую связь и резонанс звуковых волн.

C) Двери

Акустически двери даже слабее окон, и их труднее обрабатывать. Любая дверь снизит теплоизоляцию окружающей стены. Обычная пустотелая дверь имеет рейтинг STC 17 дБ.Занимая около 20% стены, эта дверь уменьшит стену с 48 STC до 24 STC. Чтобы усилить дверь от шума, дверь с пустотелым сердечником может быть заменена более тяжелой дверью со сплошным сердечником, которая хорошо запечатана 16 и является относительно недорогой. Дверь со сплошным сердечником с виниловым уплотнением по краям и ковровым покрытием на полу уменьшит размер той же стены 48 STC до 33 дБ. 17 Повышенного уровня звукоизоляции можно достичь, если установить на нижнем крае двери уплотнительные упоры или доводчики порогов с откидной планкой.(См. Рисунок 4.15)

Альтернативным решением для дверей является удаление их по возможности из сильно поврежденных стен и размещение их в более экранированных стенах.

4.15 Повышенная звукоизоляция может быть достигнута с помощью уплотненных дверных ограничителей или доводчиков порогов с откидной планкой.

Г) Потолки

Акустическая обработка потолков обычно не требуется, за исключением случаев, когда шум очень сильный или источник шума не проходит над зданием. Обычный гипсовый потолок должен обеспечивать адекватную звукоизоляцию, за исключением особо тяжелых случаев.Акустически слабый потолок, который, вероятно, потребует ремонта, - это потолок с балками. 18 Балочные потолки можно модифицировать, добавив слой стекловолокна или другого шумоустойчивого материала. Подвесные потолки - самые эффективные шумоподавители, но они также и самые дорогие.

E) Этаж

В случае шума от шоссе, полы потребуют акустической обработки только в том случае, если шоссе проходит под зданием. В этом случае пол должен обеспечивать защиту от вибрации конструкции, а также от воздушного шума.

Два способа изолировать пол от шума: установить прочную бетонную плиту толщиной не менее 6 дюймов или установить плавающий пол. В целом плавающий пол дает наибольшую звуко- и виброизоляцию; однако это очень дорого. В основном плавающий пол состоит из деревянной или бетонной плиты, размещенной над структурной плитой, но отделенной упругим материалом. Упругий материал изолирует поверхностную плиту от несущей плиты и окружающих стен.

F) Дизайн интерьера

Общий уровень внутреннего шума можно снизить за счет широкого использования толстых тяжелых ковровых покрытий, штор, настенных ковров и акустической потолочной плитки. Эти материалы поглощают звук. Они не могут предотвратить проникновение шума через стены, но могут снизить общий уровень звука за счет уменьшения звуковых ревербераций.

G) Маскировка

Еще один способ справиться с шумом - заглушить его фоновым шумом. Этот метод известен как маскирование.Это может быть очень эффективным для уменьшения шумовых колебаний, которые часто являются наиболее раздражающими аспектами шума. Маскировка может производиться системами кондиционирования и отопления, мягкой музыкой или электронными устройствами.

4.4 Шлагбаумы

Шумовой барьер - это препятствие, помещенное между источником шума и приемником, которое прерывает путь шума. Их можно сделать из множества различных веществ:

  1. наклонные насыпи земли, называемые бермами
  2. стены и заборы из различных материалов, включая бетон, дерево, металл, пластик и лепнину
  3. районов густых насаждений кустарников и деревьев
  4. комбинаций вышеперечисленных приемов

Выбор конкретной альтернативы зависит от соображений площади, стоимости, безопасности и эстетики, а также от желаемого уровня шумоподавления.Эффективность барьера зависит от массы и высоты барьера, а также от его расстояния от источника шума и приемника. Чтобы быть эффективным, барьер должен блокировать «линию обзора» между самой высокой точкой источника шума, например выхлопной трубой грузовика, и самой высокой частью ресивера. Это показано на рисунке 4.16.

4.16. Чтобы барьер был эффективным, он должен блокировать «линию прямой видимости» между самой высокой точкой источника шума и самой высокой частью приемника.

Чтобы быть наиболее эффективным, барьер должен быть длинным и непрерывным, чтобы звуки не проходили по концам. Он также должен быть прочным, с небольшим количеством отверстий, трещин или отверстий. Он также должен быть достаточно прочным и гибким, чтобы выдерживать давление ветра.

Безопасность - еще один важный фактор при строительстве барьеров. Сюда могут входить такие требования, как уклон, расстояние от проезжей части, использование перил и снятие барьеров на перекрестках.

Эстетический дизайн тоже важен.Барьер, построенный без учета эстетических соображений, легко мог стать бельмом на глазу. Хорошо спроектированная насыпь или забор могут эстетически улучшить территорию с точки зрения как автомобилиста, так и пользователей близлежащей земли.

A) Земляные бермы

Земляная насыпь, длинный холм земли, идущий параллельно шоссе, является одним из наиболее часто используемых препятствий. На Рис. 4.17 показано поперечное сечение бермы.

4.17 Поперечное сечение бермы

Бермы могут иметь высоту от пяти до пятидесяти футов.Чем выше берма, тем больше земли требуется для ее строительства. Из-за того, что требуется много земли, берма не всегда является наиболее практичным решением для снижения шума на шоссе. В городских условиях должны применяться разные методы, а не сельские.

Берма может обеспечить ослабление шума до 15 дБА, если она на несколько футов выше, чем «линия прямой видимости» между источником шума и приемником. Это сравнимо с шумоподавлением различных стен и заборов, которые используются в качестве преград.Однако земляные бермы обладают дополнительным преимуществом: вместо того, чтобы отражать шум с одной стороны шоссе на другую, как это делают стены, 19 и, таким образом, увеличивая шум, слышимый на противоположной стороне, они отклоняют звук вверх. Рисунок 4.18 иллюстрирует это явление.

4.18 Стеновые ограждения могут отражать звук с одной стороны шоссе на другую.

Стоимость строительства бермы зависит от территории страны и характера проекта. В Калифорнии средний показатель по штату для строительства бермы составляет около 1 доллара за кубический ярд, когда земля находится на участке. 20

При планировании бермы необходимо включить посев и посадку в расчет стоимости. Также должны быть включены расходы на землю и техническое обслуживание в связи с эрозией, дренажем, снегоуборочными работами, кошением и, возможно, последующим посевом. Поддержание бермы, доступной для ремонтного оборудования, обходится примерно в 1000 долларов за акр в год. 21

B) Стены и заборы как барьеры

В дополнение к более обычной функции предотвращения въезда людей, животных и транспортных средств на полосу отчуждения в нежелательных местах, правильно спроектированный забор или стена может также обеспечить визуальное и акустическое разделение между источниками шума шоссе и прилегающими земельными участками.Этот метод может снизить уровень шума на 15 дБА. 22

Вертикальная конструкция и минимальная ширина стен и ограждений делают возможной установку в условиях ограниченного пространства. Это особенно важно, когда стоимость земли высока, а здания уже примыкают к шоссе. Преимущества и недостатки стеновых и заборных ограждений приведены на Рисунке 4.19.

Количество вариантов дизайна ограждений и стеновых ограждений практически не ограничено.

С акустической точки зрения, любой сплошной сплошной конструкции будет достаточно при условии, что она достаточно высока, а также при условии, что барьер имеет соответствующую массу и плотность.

Стоимость ограждения или ограждения стенового типа может значительно варьироваться в зависимости от типа конструкции, используемого материала, местной доступности материалов и навыков, а также размеров ограждения. Не все типы заграждений подходят для любого климата, а местные условия могут вызвать значительные различия в стоимости обслуживания заграждений разных типов.Вопросы о стоимости должны оцениваться на местном уровне.

Некоторые из часто используемых материалов для строительства заборов и стен - это кладка, сборный железобетон и дерево.

Кладка шумозащитных ограждений может быть из бетонных блоков, кирпича или камня. Барьер из бетонных блоков может стоить от 10 долларов за погонный фут за 6 футов. высокая стена, до 75 долларов за погонный фут за 12 футов. высокая стена. Последний рисунок включает перила безопасности. Как правило, стена из бетонных блоков будет стоить от 50 до 60 долларов за погонный фут. 23 Чтобы смягчить монотонность длинной стены, можно использовать пилястры: бетонная стена высотой 20 футов с пилястрами может стоить 300 долларов за погонный фут. 24 Кирпич и камень чрезвычайно дороги, и их следует использовать только из особых эстетических соображений. 25

Панели из сборного железобетона

предлагают возможности для снижения затрат. Стена высотой 13 футов 4 дюйма в Фэрфилде, Калифорния, построенная из сборных железобетонных панелей, стоит всего 29,50 долларов за погонный фут. Еще одна возможность - это шумозащитные ограждения из дерева.Они, как правило, дешевле, чем другие методы, но не так долговечны. Ориентировочная стоимость фанерного забора высотой 6 футов 5/8 дюйма составляет 5 долларов США за погонный фут. 26

C) Посадки

Растения поглощают и рассеивают звуковые волны. Тем не менее, эффективность деревьев, кустарников и других насаждений в качестве шумоподавителей является предметом некоторых дискуссий. Однако некоторые выводы можно сделать:

  • Посадки в буферной полосе, высокой, плотной и достаточно толстой, чтобы быть визуально непрозрачной, обеспечат большее ослабление, чем то, которое обеспечивается простым расстоянием, которое представляет собой буферная полоса.Можно ожидать снижения на 3-5 дБА на каждые 100 футов. При этом необходимы кустарники или другой почвопокровник, чтобы обеспечить необходимую густоту у земли.
  • Основной эффект от посадок психологический. Убрав источник шума из поля зрения, посадки могут снизить раздражение человека до шума. Тот факт, что люди не видят шоссе, может снизить их осведомленность о нем, хотя шум остается.
  • Необходимо дать деревьям и кустарникам время достичь желаемой высоты.
  • Лиственные деревья теряют листья и не обеспечивают круглогодичной защиты от шума.

В целом, посадки сами по себе не обеспечивают значительного шумоподавления. Поэтому более эффективно использовать насаждения в сочетании с другими методами снижения шума и для улучшения эстетики.

Стоимость посадок варьируется в зависимости от выбранного вида, региона страны, климата и ширины буферной полосы. Для лиственных и вечнозеленых деревьев стоимость колеблется от 10 до 50 долларов за погонный фут.Ширина такой полосы будет примерно 40 футов для лиственных деревьев и 20 футов для вечнозеленых растений. Посадка кустов между деревьями так, чтобы образовался плотный почвенный покров, удвоила бы цену.

D) Комбинации различных конструкций барьеров

Часто наиболее экономичным, акустически приемлемым и эстетически приятным барьером является некоторая комбинация ранее обсужденных типов барьеров.

Например, Комиссия по скоростным автомагистралям и транспорту округа Милуоки считает, что ограждения, построенные из сборного железобетона поверх земляной насыпи, обеспечивают максимальную выгоду с точки зрения затрат. 27 По их оценкам, такая комбинация стоит 51 доллар за погонный фут.

В дополнение к экономическим преимуществам земляная берма с барьерной стеной поверх нее обладает рядом других преимуществ по сравнению как со стеной, так и только с бермой: 1) она более приятна на вид, чем стена такой же высоты; 2) уступ такой комбинации менее опасен для автомобилиста, выезжающего с проезжей части; 3) невертикальная конструкция бермы не отражает шум обратно на противоположную сторону шоссе, как стена; 4) для такой комбинации требуется меньше земли, чем для бермы такой же высоты и наклона; и 5) стена выполняет функцию ограждения, а не берма.

Еще одна комбинация, которую следует учитывать, - это комбинация посадок с барьером. Посадки и почвопокровные не только обеспечивают дополнительное снижение шума, но и повышают визуальную привлекательность.

4.5 Заключение

На рис. 4.19 представлена ​​сводка физических методов, которые могут использоваться проектировщиками, строителями и разработчиками для снижения воздействия шума на шоссе. Далее следуют некоторые выводы, которые могут быть полезны для их реализации.

Рисунок 4.19 Краткое изложение физических методов уменьшения шумового воздействия
Физическая техника Потенциальная эффективность Наиболее эффективные ситуации Стоимость Соответствующий административный метод Комментарии
Планирование акустической площадки Хорошо-отлично: в зависимости от размера участка и естественного рельефа. До строительства здания, до строительства подразделения Низкий.только расходы - это оплата услуг консультанта по акустике и проектировщика объекта. Строительный кодекс *
Код здоровья
Достаточно недорогой, но требует места, которого может не хватить. Имеет ограниченное шумоподавление. Положительное эстетическое воздействие.
Акустическая архитектура Ярмарка До строительства здания. Низкий: расходы только на консультанта по акустике Строительный кодекс *
Код здоровья
Низкая стоимость, но ограниченная эффективность.
Акустическая конструкция. Отлично для интерьера, плохо для экстерьера. При строительстве лучше всего. Наиболее затратно после строительства. Зависит от желаемой степени шумоподавления, но обычно высокий, особенно после строительства. Строительный кодекс *
Код здоровья
Наиболее эффективное шумоподавление для интерьеров
Заграждения Удовлетворительно-отлично, в зависимости от роста и массы Зависит от типа заграждения Умеренно-высокий: зависит от типа барьера, см. Ниже. Зонирование, правила деления, код здоровья Высокое шумоподавление и потенциально низкая стоимость. Достигает снижения внешнего шума. Может иметь неблагоприятные эстетические последствия.
Земляные бермы Хорошо-отлично Лучше всего подходит для строительства дорог, когда есть земля. Дорого после дорожного строительства. Непрактично в густонаселенных районах, где мало земли. Умеренно-высокий: зависит от наличия земли. Хорошие шумоподавляющие свойства и эстетическая привлекательность, но требует места и обслуживания.
Стены и заборы Плохо-отлично, в зависимости от роста и массы В любое время Низкий-высокий: зависит от высоты и толщины. Требует мало места и не требует обслуживания, но может быть непривлекательным с эстетической точки зрения и отражать шум на другую сторону дороги.
Посадки Плохо После строительства дороги. После постройки здания. Умеренно высокий: зависит от размера буферной полосы. Плохое шумоподавление, но часто необходимо для эстетической привлекательности. Лучше всего использовать в сочетании с другими техниками.
Комбинации Хорошо-отлично. Зависит от конкретной комбинации. Средне-высокий: зависит от типа используемого барьера Потенциально высокое шумоподавление и эстетическая привлекательность.

* Административные методы, с помощью которых можно достичь любой физической техники, - это нормы здоровья, процедуры разрешения на проживание, архитектурные советы по обзору и муниципальные дизайнерские услуги.

Как показано в таблице ниже, пять факторов, которые необходимо учитывать при выборе мер по снижению шума, включают следующее:

  1. Требуется снижение шума
  2. Ситуация, при которой физическая техника будет наиболее эффективной
  3. Стоимость
  4. Соответствующие административные методы
  5. Эстетика

Подавление шума: Обсуждаемые физические методы различаются по возможностям снижения шума.Например, эффективность менее дорогих методов, таких как планирование площадки и акустическое архитектурное проектирование, ограничена ситуациями, когда между зданиями и источником шума имеется некоторое расстояние. Если источник шума находится поблизости и желательно значительное снижение шума независимо от затрат, тогда могут потребоваться более дорогие меры, такие как акустическая звукоизоляция и строительство барьеров.

Ситуация, в которой метод наиболее применим: Применимость метода определяется плотностью населения района и точкой в ​​процессе разработки, в которой метод должен использоваться, т.е.е., его сроки. В густонаселенных районах планирование площадки (возможно, в сочетании со строительством бермы и участка с посадками) часто может решить проблему шума. В густонаселенном районе, где земли мало и дорого, лучшей альтернативой было бы строительство барьеров и акустическая звукоизоляция зданий.

Время применения метода также определяет, применимо оно или нет. Есть три момента, в которых можно использовать меры физического снижения шума: на этапе планирования; при строительстве здания; и после постройки.Методы, применяемые на этапе планирования, включают акустическое планирование участка и акустический архитектурный дизайн. На этапе строительства наиболее применимыми методами строительства автомагистралей являются бермы и заграждения, поскольку строительные материалы доступны на участке; а при строительстве здания наиболее подходящей мерой является звукоизоляция. После строительства можно предпринять меры по снижению шума, но затраты будут намного выше.

Стоимость: Стоимость - очень важный фактор при выборе метода снижения физического шума.Как правило, стоимость определяется степенью желаемого снижения шума и тем, является ли мера шума профилактической или уменьшающей.

Самые эффективные меры по снижению шума часто самые дорогие. К ним относятся конструкция барьера и звукоизоляция. Однако, если меры принимаются в качестве превентивной меры на этапе планирования, часто нет необходимости в более дорогостоящих методах.

Соответствующие административные методы: Все эти физические методы зависят от административных действий для реализации.Возможно, что физические меры по снижению шума будут приняты без действий местных властей, но, поскольку они требуют дополнительных затрат, маловероятно, что они будут приняты в каких-либо значительных масштабах. Существует множество административных средств для достижения каждого метода снижения физического шума. Например, зона воздействия шума может быть зонирована, чтобы уточнить детали проекта застройки или строительства. В такой зоне могут потребоваться буферные полосы (акустическое планирование площадки), акустическое устройство жилых помещений (акустический архитектурный дизайн), изоляция здания (акустические методы строительства) и строительство барьеров.Подобные требования могут быть включены в законы о подразделениях. Строительные и санитарные нормы, соблюдаемые путем отказа в разрешении на проживание, являются эффективными способами обеспечения акустической звукоизоляции. Как объясняется в разделе «Строительные нормы и правила», могут потребоваться определенные акустические строительные материалы или установлены определенные стандарты производительности.

Эстетика: Эстетика и качество жизни - еще одна важная область для беспокойства. Они в значительной степени зависят от местных предпочтений и климата, и мнения о том, что является эстетичным, будут разными в разных сообществах.

Каким бы ни было эстетическое суждение, эстетические соображения должны быть включены в процесс планирования и строительства, чтобы гарантировать, что решение, полученное в результате, не будет оскорбительным для сообщества. Это может сэкономить много времени и денег в долгосрочной перспективе.

Наконец, следует подчеркнуть, что ни одна техника или комбинация техник не подходят для всех ситуаций, и то, что лучше всего, будет зависеть от характера проекта. Факторы, которые обсуждались выше (т.е. снижение шума, стоимость, применимость и эстетика) должны быть сбалансированы друг с другом, чтобы определить, какая техника или комбинация методов будут наиболее эффективными в данной ситуации.


1 Ганс Бернард Райхов, «Городское планирование и снижение шума», Architect’s Journal , 137-7 (13 февраля 1963 г.), стр. 357-360.

2 «Живая стена, 3900 футов длиной, также является звуковым щитом», Engineering Record , (6 сентября 1973 г.).

3 «Live-ln Wall - это также звуковой щит», Engineering News-Record , 6 сентября 1973 г.

4 «Живая стена…»

5 Этот метод широко используется в Серритосе, Калифорния.

6 Р.К. Кук и П. Хшановски, «Передача шума через стены и пол», изд. Сирил Харрис, . Справочник по контролю шума , McGraw-Hill Book Company, Inc. (Нью-Йорк, 1957).

7 Лесли Т. Доэлль, Environmental Acoustics , (Нью-Йорк, McGraw-Hill Book Company, 1972), стр. 232-233.

8 Там же, с. 172.

9 Там же, с. 162.

10 Doelle, стр. 20.

11 United States Gypsum, Звукоизоляционная конструкция: принципы и характеристики (Чикаго, 1972), стр. 66.

12 Затраты взяты из National Construction Estimator, 1970-1 , 18 th Edition, Craftsman Book Company (Лос-Анджелес, 1970).

13 Министерство жилищного строительства и городского развития США, Исследование методов повышения звукоизоляции строительных элементов , Отчет № WR 73-5, Вашингтон, округ Колумбия.C., июнь 1973 г.

14 Департамент аэропортов Лос-Анджелеса, Руководство по звукоизоляции существующих домов от внешнего шума , Отчет № WCR 70-2, март 1970 г., стр. 9-11, 22-30. В этом отчете описаны функции и характеристики ряда исправных пломб.

15 Там же .

16 D.E. Бишоп и П. Хирти, «Заметки о потере звука в окнах и дверях жилого типа», Журнал Американского акустического общества , 43: 4 (1968).

17 U.S. Gypsum, Sound Control …, стр.100.

18 Там же ., Стр. 15.

19 Отражение шума с одной стороны шоссе на другую может увеличить уровень звука на 3 дБА. Скоулз, Салвидж и Сарджент, «Барьеры и пики транспортного шума», Applied Acoustics , 5: 3 (июль 1972 г.) с. 217.

20 Эта оценка была предоставлена ​​Департаментом автомобильных дорог Калифорнии.

21 Там же .

22 California Division of Highways, Highway Noise Control, A Value Engineering Study , (октябрь 1972 г.).

23 Рисунок предоставлен сотрудником Департамента автомобильных дорог Калифорнии.

24 Репрезентативная смета затрат на материалы и труд при строительстве, но без учета приобретения недвижимости; частный

25 California Division of Highways, Highway Noise Control, Value Engineering Study , (октябрь 1972 г.), стр. 33.

26 California Division of Highways, Highway Noise Control, Value Engineering Study , (октябрь 1972 г.), стр. 46. ​​

27 Комиссия по скоростным автомагистралям и транспорту округа Милуоки, Исследование воздействия шума на ветку аэропорта Vol.II: Технический отчет , (март 1973 г.

Шумо звукоизоляция: 60 фото и 3 видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
