Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка
2. Преимущества модернизации ленинградской системы
3. Особенности горизонтальной системы Ленинградка
4. Особенности вертикальной системы Ленинград
5. Достоинства и недостатки ленинградской системы
6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах. В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка

Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото.

Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»).

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.
Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: «Ленинградская система отопления: схема, устройство, монтаж»).

Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления. Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы

Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:

1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.

Особенности горизонтальной системы Ленинградка

Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:

1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: «Схема водяного отопления частного дома — возможные виды расчета»).
4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград

Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

Среди преимуществ вертикальной разводки труб следует отметить:

• быстрый нагрев радиаторов;
• равномерное распределение нагретого теплоносителя по всем элементам контура;
• возможность монтировать трубы меньшего диаметра.

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.

Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров. Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы

Как и всякая отопительная система, Ленинградка имеет достоинства:

• экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
• доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
• недорогая эксплуатация;
• простота проведения ремонта;
• несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно.
  Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
• наиболее эффективна схема отопления двухэтажного дома Ленинградка.

Имеющиеся у системы недостатки поддаются нивелированию:

• при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
• при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
• конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

Однотрубная схема отопления, детали на видео:

Особенности монтажа Ленинградки

1. Трубопровод монтируют по периметру здания.
2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.
3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.

Ленинградская система отопления своими руками, как правильно сделать, провести

Содержание:

Главные достоинства
«Ленинградка» с гравитационным типом циркуляции
Система с параллельно подключенными радиаторами
Дополнительный контур
«Ленинградка» закрытого типа в частном доме

Достоинства и недостатки Ленинградской системы отопления
Регулировка показателей системы отопления в автоматическом режиме
Видео

Ленинградская система отопления считается одной из самых простых и, вместе с тем, надежных. Она может с успехом применяться даже в многоэтажных домах, высотой до 30 м. При этом собрать отопление по такой схеме может даже новичок, используя для этого минимальное количество материалов и инструментов. В статье далее мы расскажем, как сделать Ленинградскую систему отопления, а также в чем ее основные преимущества.

Главные достоинства

Основным достоинством Ленинградской системы отопления частного дома является возможность регулирования работы каждого отдельного радиатора. Достигается это благодаря тому, что каждая батарея подключена параллельно единой трубе. Следовательно, отдельно взятый радиатор можно отключить или даже снять, не останавливая при этом всю систему.

Если говорить об отоплении Ленинградкой в частном доме, то разводка стояков в ней делается горизонтальной с гравитационным типом циркуляции воды. А вот в зданиях в несколько этажей делается комбинированный вариант схемы – вертикальная и горизонтальная разводка. В данном случае система может быть как самотечной, так и оборудованной циркуляционным насосом.

«Ленинградка» с гравитационным типом циркуляции

При оборудовании отопительной системы данного типа радиаторы устанавливаются последовательно по периметру комнаты. Сечение труб для Ленинградской отопительной системы с самотечным типом циркуляции должно быть достаточно большим.

Главным элементом системы будет котел. Он стыкуется с первой батареей в контуре, которая соединяется со второй и так далее. Циркулирующий по радиаторам теплоноситель достигает последнего устройства в контуре и по трубе возвращается обратно в котел для следующего цикла.

Существует два варианта, как правильно сделать отопление Ленинградку. В первом случае все радиаторы соединяются последовательно, а во втором – производится диагональное подключение. Примечательно, что последний вариант предполагает более равномерный прогрев батарей.

Виды радиаторов могут быть любыми, правда, на чугунных батареях для удаления воздушных пробок обязательна установка кранов Маевского.

Система с параллельно подключенными радиаторами

Стоит отметить, что если выполнять разводку для «Ленинградки» по описанному выше принципу, то регулирование интенсивности работы отдельных радиаторов и их отключение без вмешательства в работу системы невозможно. Такой существенный недостаток можно устранить довольно просто – собрать своими руками Ленинградскую систему отопления частного дома с параллельным подключением радиаторов.

При такой схеме входящие и исходящие потоки на радиаторе будут регулироваться с шаровыми кранами, а на параллельном радиатору отрезке стояка установят отдельный кран, выполняющий функцию шунта. Стоит отметить, что шунтирующие краны перед каждым радиатором позволяют обеспечить равномерный прогрев отопительных приборов в системе.

Дополнительный контур

В некоторых случаях проект отопления подразумевает слишком длинный или сложный отопительный контур. При этом чтобы оптимизировать работу системы отопления, предусматривают дополнительный контур, который подключают параллельно основному.

На обратке дополнительного контура монтируют игольчатый экран, который позволяет обеспечить корректную работу системы. Обратите внимание, что при использовании циркуляционного оборудования в Ленинградской отопительной системе очень важно обратку дополнительного контура подключить к основной трубе перед насосом.

«Ленинградка» закрытого типа в частном доме

Отопление Ленинградку из полипропилена своими руками можно сделать в виде закрытой системы. В таком случае понадобится монтаж мембранного расширительного бака, манометра, насоса для циркуляции теплоносителя и предохранительных клапанов. Если же отопительный котел уже оборудован циркуляционным насосом, то дополнительное оборудование устанавливать не нужно.

Как правило, подобный вариант «Ленинградки» используется в домах на два этажа.

Достоинства и недостатки Ленинградской системы отопления

По отзывам потребителей, однотрубная отопительная система «Ленинградка» в любом из вариантов является очень удобной. Поэтому она используется для частных коттеджей и дачных домиков, а также жителями многоэтажных домов.

Среди достоинств системы можно назвать:

• простота и легкость монтажа;
• отсутствие необходимости в дорогом профессиональном оборудовании;
• возможность регулирования интенсивности обогрева;
• органично смотрится в интерьере;
• магистральные стояки можно легко замаскировать;
• грамотно продуманная система надежна в работе;
• возможна естественная циркуляция воды.

Перед тем, как сделать отопление Ленинградку в частном доме, стоит изучить ее недостатки:

1. При последовательном подключении прогрев батарей осуществляется несколько неравномерно, особенно, первой и последней.
2. Горизонтальная разводка не оставляет возможности для подключения теплого пола.
3. Как правило, нуждается в циркуляционном оборудовании, особенно для дома в несколько этажей.

Приведем несколько практических рекомендаций, как провести отопление Ленинградку своими силами:

• подающая труба должна быть установлена с некоторым наклоном;
• при условии комбинированной разводки – горизонтальной и вертикальной, система обязательно должна быть оборудована циркуляционным насосом;
• чтобы обеспечить равномерный прогрев радиаторов, можно подрегулировать количество секций: на первом – немного уменьшить, а на последнем – увеличить;
• при использовании гравитационного типа циркуляции воды длина отопительного контура не должна превышать 30 м;
• постепенную регулировку интенсивности работы батарей обеспечат только игольчатые краны;

При условии грамотного проектирования и монтажа, даже такая простая схема, как Ленинградка, будет функционировать эффективно.

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным.

Система отопления своими руками

Выбор системы отопления для частного дома достаточно сложный и ответственный процесс. Правильно подобранная система отопления – залог наличия постоянного тепла и комфортных условий проживания в помещении. Одна из самых популярных схем отопления – Ленинградская. Узнаем о его особенностях, способах организации и преимуществах.

Содержание:

1. Система ручного обогрева — Особенности и достоинства Ленинградки
2. Двухтрубная система отопления частного дома своими руками
3. Однотрубная система отопления частного дома своими руками
4. Однотрубная система отопления частного дома своими руками

Система отопления ручная — Особенности и достоинства Ленинградки

Система отопления под названием Ленинградка подразумевает использование одной трубы для подвода теплоносителя. При этом система идет из одной магистрали с постепенным расположением отопительных приборов, по которым циркулирует теплоноситель. Различают два варианта разводки труб:

• вертикальный;
• горизонтальный.

Схему прокладки труб необходимо определить еще на этапе строительства дома. Данную схему отопления рекомендуется использовать в одноэтажном или максимум двухэтажном доме.

По принципу действия Ленинград отличается простотой исполнения. Теплоноситель, в нашем случае вода, движется от котла к подпитке, которая разводит его по всем помещениям. После этого теплоноситель снова поступает в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, характеризующегося цикличностью.

В каждой комнате необходимо установить радиаторы, подключенные к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.

Данная система работает с естественным типом циркуляции теплоносителя или с насосом, обеспечивающим принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливаются запорная арматура и устройства для контроля температуры. Отсутствие этих устройств негативно сказывается на эффективности оборудования.

Среди преимуществ установки дополнительного оборудования к системе Ленинград выделим:

• возможность самостоятельной регулировки температуры;
• понижение или повышение температуры на различных отопительных приборах;
• При необходимости при ремонте или отключении определенного помещения от отопления достаточно закрыть специальные краны.

Каждая система отопления имеет как преимущества, так и недостатки. Предлагаем ознакомиться с преимуществами Ленинградки:

• отличные показатели эффективности расхода топлива, кроме того, есть возможность сэкономить материальные средства при монтажных работах и ​​при эксплуатации оборудования;
• Все материалы для монтажа системы легко доступны и приемлемы по стоимости, есть огромный выбор труб, радиаторов, котлов и запорной арматуры;

• Простота монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или обслуживания.

Однако эту систему отличают и определенные недостатки:

• Тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительная установка насоса;
• При горизонтальной разводке труб возникают проблемы с устройством теплых полов;
• Для большей эффективности системы следует увеличить количество самой воды, которая является теплоносителем.

Двухтрубная система отопления частного дома своими руками

Однотрубная система отопления позволяет циркулировать теплоносителю по кругу. Двухтрубная система предполагает использование двух труб, идущих от батарей к котлу. В то же время двухтрубное отопление отличается большей сложностью конструкции и большими затратами на приобретение материалов. Для циркуляции теплоносителя используются две трубы, одна из которых подает воду, а вторая является обраткой. Установка каждого ТЭНа подразумевает наличие обратки и подачи.

Двухтрубная система отопления позволяет распределять тепло по всем помещениям здания. Однако на каждом отопительном приборе должен быть элемент в виде регулировочного дросселя. С его помощью можно регулировать температуру во всех частях системы.

Двухтрубная система отопления применяется как в частных, так и в многоэтажных домах. Во втором случае, чтобы наладить распределение тепла, в подвале, где находится место кровли, устанавливаются трубы гораздо большего диаметра, чем в квартирах.

Циркуляция теплоносителя в двухтрубной системе отопления так же, как и в однотрубной, принудительная или естественная. Существует два способа разводки труб – верхний и нижний, именно они определяют, нуждается ли система в дополнительном насосном оборудовании.

Выполняя верхнюю разводку, трубы прокладываются на высоте, поэтому в этом случае имеется постоянное давление, которое подает теплоноситель в системе. Внешний вид такой системы достаточно эстетичен, основная труба располагается над дверными проемами. Дополнительные затраты необходимы на установку бака расширителя, регулирующего давление в системе.

Нижняя разводка системы основана на прокладке трубопровода в нижней части дома под подоконником. В этом случае расширительный бак устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его установка осуществляется на обратке во избежание поломки оборудования при слишком высокой температуре теплоносителя.

Место установки расширителя определяется его типом. Закрытый бак устанавливается в любом месте дома. Монтаж открытого расширительного бака осуществляется на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы образовались пробки из воздуха, которые необходимо удалить.

Если для небольшого дома проектируется двухтрубная система отопления, целесообразно выбирать трубы диаметром около 35 мм. В многоэтажных домах монтируют трубы диаметром около 5 см. Чтобы отрегулировать тепловую отдачу, выбирайте радиаторы, размер которых может обогреть помещение, в котором они установлены.

Возможны три варианта подключения радиаторов к системе:

• боковое;
• нижний;
• диагонального типа.

Монтаж системы отопления частного дома своими руками достаточно сложный процесс, для которого необходимо изучить все тонкости его выполнения. Чтобы обеспечить хороший теплообмен между теплоносителем, обратка должна входить в котел снизу. Поэтому чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, устанавливаемых на пол.

Процесс монтажа системы отопления дома своими руками довольно сложен, особенно для зданий, высота которых более двух этажей. Если в многоэтажном доме нет перегородок между этажами, то в результате нагрева воздух с первого этажа будет перемещаться на следующие. Таким образом, температура воздуха на втором этаже будет выше. Для решения этой проблемы выполните следующие действия:

• Для обогрева второго этажа использовать темный пол, радиаторы не ставить;
• Распределите радиаторы таким образом, чтобы на первом этаже была третья, а на втором было меньше нагревательных элементов.

Также в процессе проектирования дома рекомендуется на нижнем этаже оборудовать помещения, не нуждающиеся в избыточном отоплении, а вторыми должны быть спальни, санузел и детские комнаты.

Однотрубная система отопления дома своими руками Схема:

1. Выполнить установку котла, мощность которого должна легко обогреть все помещения. При установке котла строго придерживайтесь технологии выполнения всех работ применительно к типу оборудования.

2. Установить расширительный бак, если он открытый, то рекомендуется монтировать его на чердаке. Закрытый бак можно установить внутри помещения, но в самой высокой его точке. Если чердак неотапливаемый, рекомендуется оборудовать защиту бака от тепловых потерь. При необходимости через трубу, которая подведена к баку, происходит слив теплоносителя. Самые удобные расширительные баки мембранного типа, они устанавливаются в любом удобном месте.

3. Далее выполнить монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение наклона системы составляет один процент. Для прямой трубы уклон выполняется движением к котлу. В местах соединения приборов для отопления трубу соединяют тройниками.

4. Далее выполняется установка обратной трубы. Работа начинается с монтажа трубы к котлу. При этом уклон, который наблюдается в процессе выполнения работ, остается прежним. При необходимости устанавливается циркуляционный насос.

5. Далее осуществляется монтаж радиаторов или системы теплого пола. Для этих целей используется дополнительная арматура.

6. Система заполнена водой и удален воздух из радиаторов. Далее котел запускается, краны используются для регулировки подачи тепла. При наличии сверления внутри труб открутить краны Маевского на радиаторах для удаления воздуха.

Однотрубная система отопления частного дома своими руками

Однотрубная система отопления, которую еще называют Ленинградкой, массово применялась при строительстве одноэтажных домов в Советском Союзе. Эта идея была предложена для того, чтобы сэкономить деньги на прокладке коммуникаций.

Данная система отопления отличается отсутствием наличия маяков обратки. Таким образом, можно добиться серьезного экономического эффекта. Однако однотрубная система отопления имеет множество недостатков, из-за которых в настоящее время не используется. Прежде всего, из-за того, что радиаторы подключены последовательно, нет возможности контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для проведения ремонта одной из батарей необходимо отключить всю систему от отопления.

Для функционирования однотрубной системы отопления требуется серьезное давление, которое выталкивает воду и обеспечивает ее циркуляцию. Поэтому данная система нуждается в обязательной установке мощного насосного оборудования.

Ленинградская система одноэтажной застройки нуждается в вертикальной разливке. То есть установка расширительного бака обязательно выполняется на чердаке.

Для равномерного распределения тепла батареи устанавливаются с большим количеством секций на первом этаже, чем на втором.

Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому эту систему отопления до сих пор монтируют в частных домах. Помимо экономии материалов, также возможно повысить эстетическую привлекательность помещения, за счет отсутствия большого количества труб и коммуникаций. Установка термостатических вентилей на радиаторы, установка балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс работы системы в целом.

Однотрубная система отопления частного дома своими руками

По соотношению со схемой монтажа однотрубная система отопления делится на:

• вертикальная;
• горизонтальный.

В зависимости от способа подключения бывает:

• проходной;
• Тупик.

В зависимости от способа передачи охлаждающей жидкости:

• насосная;
• натуральный.

Если высота здания более тридцати метров, то в любом случае на систему устанавливается насосное оборудование. Система отопления частного дома своими руками по схеме вертикального типа предполагает нагрев воды и подъем ее по стояку. Далее по трубе распределительного типа вода попадает в радиаторы, осуществляя их нагрев.

Теплоноситель в такой схеме циркулирует естественным образом, для достижения эффективности системы отопления используются трубы с большим сечением, а магистраль проводится под уклоном. Эта схема независима от электроснабжения, однако трубы большого размера негативно сказываются на эстетических свойствах помещения.

Второй вариант — горизонтальная схема. Подразумевает монтаж магистрали внутри напольной конструкции. В этом случае для снижения тепловых потерь необходимо позаботиться о дополнительной изоляции труб. Подающая труба также устанавливается с соблюдением уклона.

Для качественной работы любой системы отопления рекомендуется промыть систему отопления частного дома своими руками. Таким образом, можно улучшить качество теплоотдачи и повысить КПД системы в целом.

Руки частного дома своими руками видео:

обзор лучших вариантов и их сравнение между собой

Строите новый или ремонтируете старый дом, и дело дошло до системы отопления? Не знаете, какой тип проводки лучше выбрать? Правильно спроектированная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта зимой, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости доводки и эстетических моментов. В этой статье мы подробно разберем все возможные виды систем отопления, приведем и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможность их модификации.

Содержание статьи:

• Виды частных систем газового отопления
  • Одно и двухтрубные схемы подключения
  • Открытые и закрытые системы
  • По типу отопительных приборов
  • По типу циркуляции теплоносителя
  • Горизонтальная и вертикальная разводка
• Дополнительное оборудование — преимущества и недостатки
• Лучшие схемы для а двухэтажный дом
  • Ленинградка однотрубная — надежно и дешево
  • Петля Тихельмана с принудительной циркуляцией
  • Коллекторная связь и смешанные системы
  • Вертикальная гравитационная схема
• Выводы и полезное видео по теме

Виды частных газовых систем отопления

Существует множество параметров, определяющих тип системы отопления, как основного теплогенератора — это только первый шаг . Можно оборудовать контур отопления, соединив все приборы одной трубой, или провести отдельные линии подачи и обратки.

Также строение системы зависит от используемых отопительных приборов, таких как расширительный бак, планировки и площади дома. Кроме того, можно разделить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения электроэнергии и многое другое.

Правильно спроектированная и установленная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Более подробно все возможности, преимущества и недостатки каждого типа системы мы рассмотрим ниже.

Одно- и двухтрубные схемы подключения

Внутри этих двух типов можно выделить 5 схем подключения.

Рассмотрим их в порядке возрастания сложности и стоимости:

1. Простая одинарная труба.
2. Однотрубная «Ленинградка».
3. Двойной тупик.
4. «Петля Тихельмана».
5. .

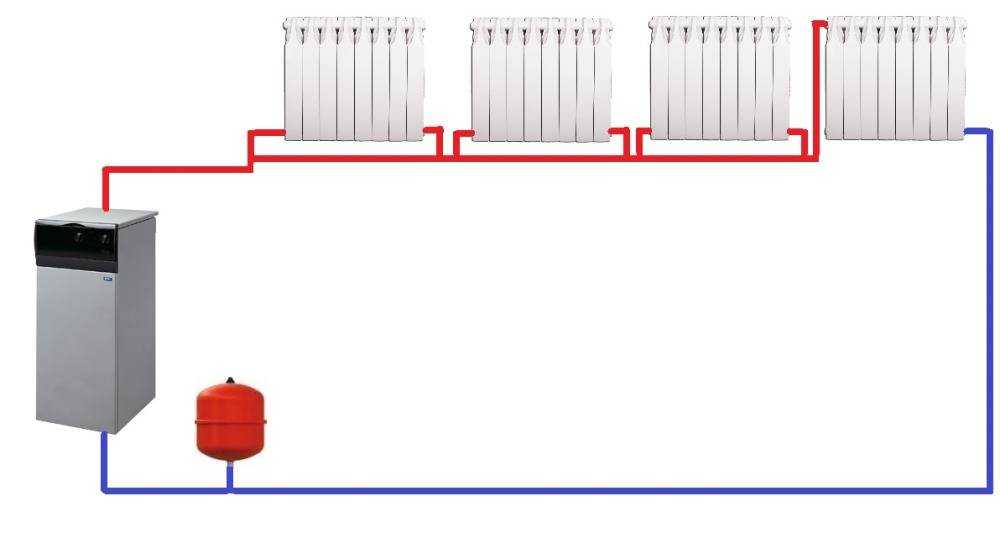

Простейшее подключение радиаторов подразумевает попадание теплоносителя во второй радиатор только после прохождения первого и так далее. В такую ​​систему можно включить и теплый пол – он подключается последним, от обратки самой дальней батареи.

Этот вариант позволяет максимально сэкономить на трубах, фитингах и арматуре, а также гарантирует прохождение теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, его легко оборудовать возможностью естественной циркуляции.

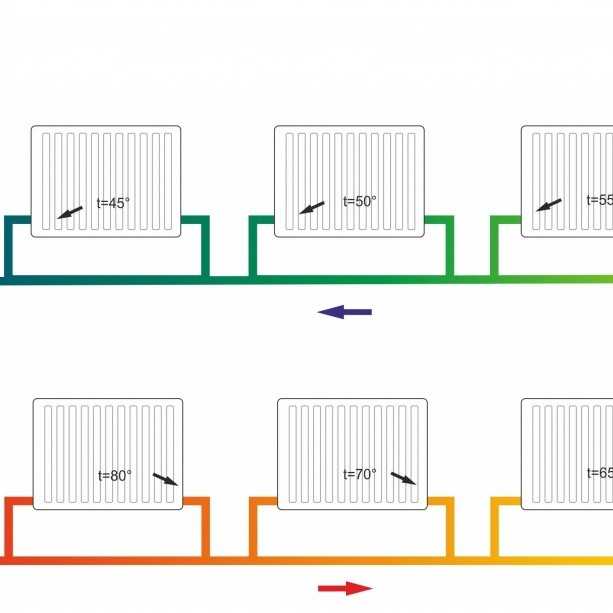

Однако у такой системы есть серьезный недостаток: температура с каждой батареей заметно снижается, и отрегулировать ее невозможно. Если терморегулирующий клапан ограничивает температуру подачи к первому радиатору, то температура во всех снижается пропорционально — частично помогает только увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь солидная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «ленинградка», предусматривает на каждый радиатор. Таким образом, часть охлаждающей жидкости проходит мимо радиатора, а в соседний попадает более горячая смесь.

Установкой регулирующей и запорной арматуры на подаче, обратке и байпасе каждой батареи можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, то получится система, средняя по цене и функционалу между простой однотрубной и двухтрубной — достаточно популярное решение.

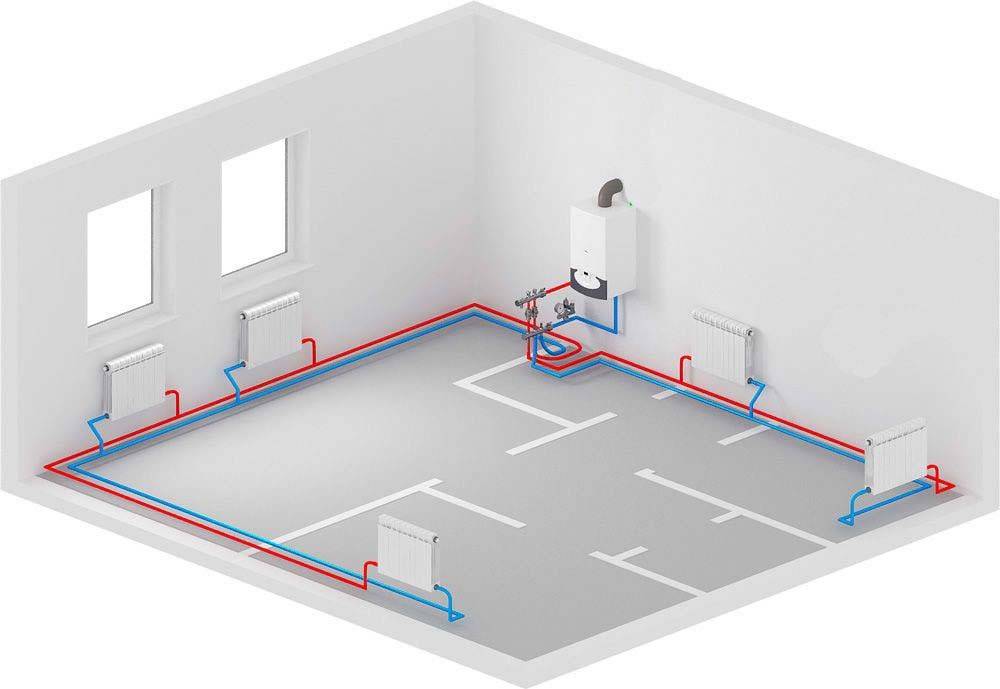

Двухтрубная система предполагает разделение подачи и обратки на две отдельные трубы, подсоединенные к каждому радиатору. Материалов потребуется гораздо больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество аккумуляторов.

Тупиковые ответвления удобно прокладывать там, где нет возможности окольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается противоположным, а потому есть шанс, что вода пойдет по пути наименьшего сопротивления и замкнет круг циркуляции через первый радиатор, но не попадет в отдыхать вообще.

Проблема решается применением балансировочных клапанов, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

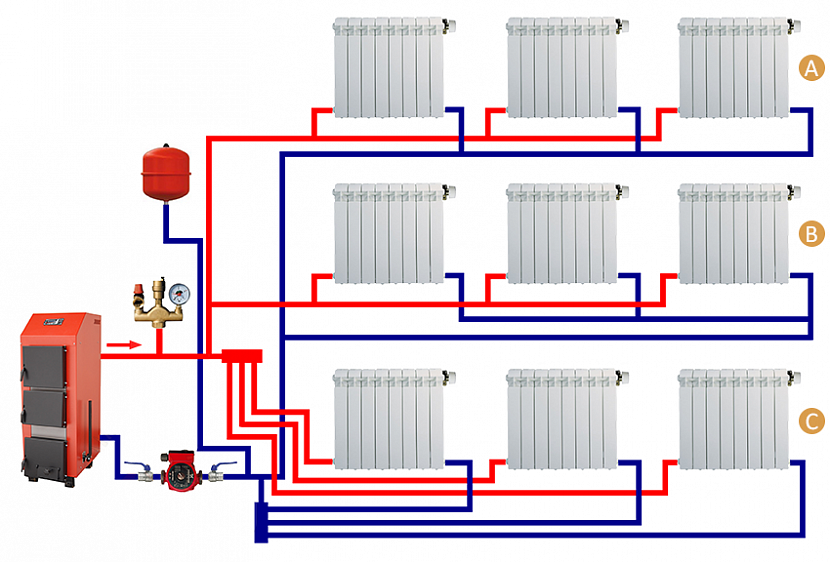

Можно комбинировать разные комбинации: здесь в подвале тупиковые ответвления, на первом — петля Тихельмана, а на втором — коллекторное подключение

Петля Тихельмана — самое удачное и популярное решение по стоимости -коэффициент эффективности. Его отличие в том, что направление потока на подаче и обратке параллельное, поэтому через какую бы батарею не проходил теплоноситель, длина окружности циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате все батареи нагреваются равномерно, но каждую из них можно отдельно регулировать или полностью отключать, не влияя на работу системы.

Коллекторная схема подразумевает наличие двух коллекторов, на подачу и обратку, от которых лучами отделяются пары труб к каждому отопительному прибору. Для лучшей производительности располагают так, чтобы расстояние от него до каждого отопительного прибора было примерно одинаковым. Обычно на каждом этаже устанавливается отдельный коллектор.

Только в такой системе к каждой батарее будет подаваться теплоноситель одной температуры, и именно такой проще всего контролировать и изменять мощность нагрева отдельных точек.

Основным недостатком балочной схемы соединения является необходимость большого количества труб, что не только удорожает, но и усложняет монтаж. С другой стороны, подключение таких систем полностью скрыто и выглядит эстетично.

Еще один важный момент — коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже с энергонезависимым котлом отопление отключится, как только погаснет свет и остановится насос.

Для настройки балочной системы не нужно подходить к каждому устройству: все краны собраны в коллекторном шкафу, нужно только точно их разметить при подключении

Часто в двухэтажных домах разные схемы разводки отопления применяются для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме практически не используются однотрубные проекты с одной подводящей трубой, потому что последние радиаторы в схеме работают крайне неэффективно. В зависимости от площади дома каждому этажу, нескольким или даже каждой комнате соответствуют индивидуальные контуры.

Также принято разделять радиаторный контур от теплого пола, в связи с необходимостью разных рабочих давлений и температур.

Разделение подачи от котла на разные контуры может осуществляться через гидрострелку, коллектор или их комбинацию. Первый обеспечивает потоки разного давления и температуры для разных систем, второй эффективен для схем с однотипными устройствами, например радиационного подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает на наличие контакта теплоносителя с воздухом, и определяется типом.

Расширительный бак компенсирует увеличение объема жидкости при нагреве, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объема, заполняясь до разных уровней. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак следует устанавливать в самой высокой точке системы. В двухэтажном доме, как правило, это вершина подкормочного стояка.

Недостатков у такой системы много. Теплоноситель контактирует с открытым воздухом, а значит, испаряется и обогащается кислородом. В результате заливать такую ​​систему антифризом запрещено, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные заторы. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении на 2 этаже замаскировать его проблематично.

В современные газовые котлы уже может быть встроен закрытый расширительный бак – это экономит место и упрощает подключение

Бак расширительный закрытый герметичный, состоит из двух камер, разделенных мембраной. Работает за счет способности воздуха сжиматься: при нагреве системы вода занимает большую часть бака, давление в воздушной камере повышается. При охлаждении именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любом месте системы, чаще всего на обратке, перед насосом. Система с закрытым баком абсолютно герметична, ее можно заполнить даже ядовитым раствором этиленгликоля. Даже обычная вода в этих условиях постепенно очищается от примесей и растворенных газов, превращаясь почти в идеальный теплоноситель.

По типу отопительных приборов

В одну систему отопления могут входить разные приборы: радиаторы, теплый пол, конвекторы и другие. Их можно комбинировать даже по простейшей однотрубной схеме, но при гравитационном типе циркуляции лучше использовать обычные батареи.

Все встраиваемые в пол отопительные приборы называются конвекторами. В них теплообмен происходит за счет циркуляции воздуха в полостях прибора

Теплый пол – это не только приятно и удобно, но и экономно, так как теплый воздух заполняет нижнюю, жилую часть помещения, и остывает под потолком. Это решение особенно незаменимо, если в доме есть ребенок. Их также часто устанавливают в ванной и на кухне.

Системы, состоящие только из , можно оборудовать только в хорошо утепленных зданиях и в условиях умеренного климата, иначе на морозе в доме будет прохладно или по раскаленному полу будет невозможно ходить. Как правило, в одной схеме объединяют теплые полы с небольшим количеством радиаторов – это и красиво, и экономично, и удобно.

Радиаторы не зря пользуются наибольшей популярностью: они работают как на излучение тепла из внешней плоскости, прогревая воздух и предметы перед собой, так и по принципу конвекции, пропуская воздух через ребра.

Эффективность работы радиатора зависит от соединения подающего и обратного патрубков, а значит и от распределения потоков теплоносителя по секциям

Основным недостатком традиционных батарей является сложность их размещения без нарушения внутреннего дизайна, т.к. любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего подается от циркуляционного насоса: он создает необходимое давление, обеспечивая быстрый, эффективный и равномерный нагрев. Однако наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии отключится и отопление.

Альтернативой являются гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет увеличения плотности при охлаждении, а также под действием силы тяжести из-за наклона всех труб контура.

Стояки отопления (4) и обратка (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котла (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит и КПД, будет гораздо ниже. Кроме того, медленное течение оставляет на стенках системы гораздо больше осадка.

Интересна способность систем с естественной циркуляцией к саморегулировке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, увеличивается разница температур подачи и обратки, а значит расход и эффективность обогрева .

Если регулярные отключения электроэнергии — суровая реальность, а дом небольшой, лучшим решением будет система со смешанным типом циркуляции. Его план следует рассчитать, как для самотечной системы – с уклонами труб, котлом в нижней точке и т. д.

Для установки циркуляционного насоса предусмотрен специальный «карман» — байпас перед котлом; переключение типа циркуляции осуществляется с помощью кранов

В такой системе можно установить теплые полы, но работать они будут только при включенном насосе.

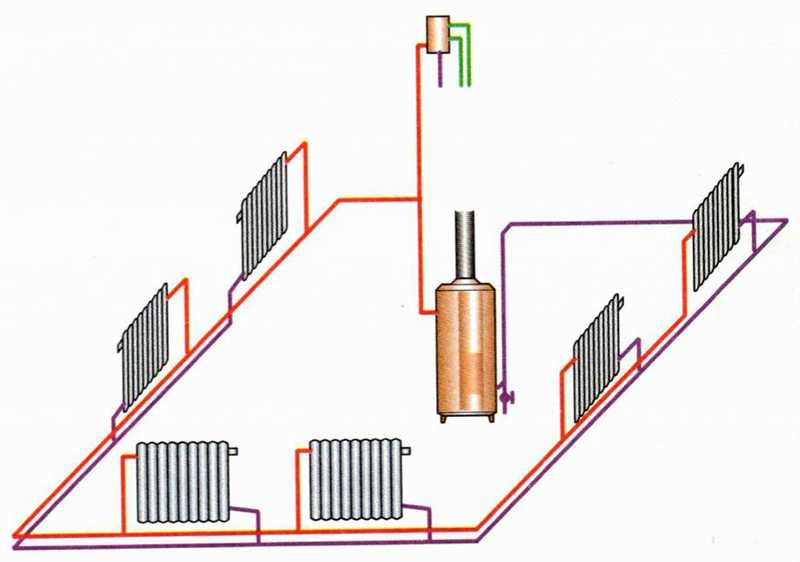

Горизонтальная и вертикальная разводка

В двухэтажном доме не получится обойтись только горизонтальными трубопроводами — хотя бы один стояк должен подавать теплоноситель на второй этаж. Но тип проводки в целом этого не меняет.

Горизонтальная проводка может быть выполнена в пределах каждого этажа. При нем трубы соединяют все радиаторы одного уровня в единый контур. Он самый универсальный и популярный, может быть реализован с любой планировкой.

Различают также верхнюю и нижнюю разводку, которая относится к вертикальной части трубопровода. Для систем с самотечной циркуляцией только топ

Представьте себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирного дома. Планировка каждого этажа, в том числе расположение радиаторов, идеально им соответствует. Каждая батарея соединена стояком с таким же от соседей снизу и сверху, но горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет разместить все радиаторы ровно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. Кроме того, стояки легче замаскировать, чем горизонтальные трубы.

Однако при монтаже системы придется многократно пересекать этажи, а это сложнее, чем провести трубу через стену.

Дополнительное оборудование – преимущества и недостатки

Любой отопительный контур можно усовершенствовать, добавив терморегуляторы для регулировки работы каждой батареи, термостаты, гидрострелку, циркуляционный насос на каждый контур и другие дополнительные устройства.

Краны Маевского и воздушники вверху каждого стояка обязательны в системах с закрытым расширительным баком. Каждое дополнительное устройство делает систему более эффективной, экономичной, дает возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только удорожает ее стоимость, но и значительно повышает риск поломки

Используйте только необходимые компоненты, ведь чем меньше юнитов, тем меньше вероятность выхода одного из них из системы и остановки системы.

Лучшие схемы двухэтажного дома

В каждом случае необходимо разработать индивидуальный проект отопления, который обеспечит эффективную и экономичную эксплуатацию.

Чтобы сделать правильный выбор, необходимо учитывать такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный обогрев;
• стабильность электроснабжения и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов — теплые полы или стены в отдельных комнатах или во всем доме и др.
• планировка помещений — возможна ли проводка по периметру;
• Требования к конструкции и стадии ремонта. Во многих случаях все трубы, а иногда и отопительные приборы можно спрятать в пол и стены;
• бюджет — смета на обустройство отопления в одном здании может отличаться во много раз и в десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: иногда примитивные более надежны и не менее эффективны, и нет необходимости в доводке

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и настраивая его в соответствии с вашим макетом.

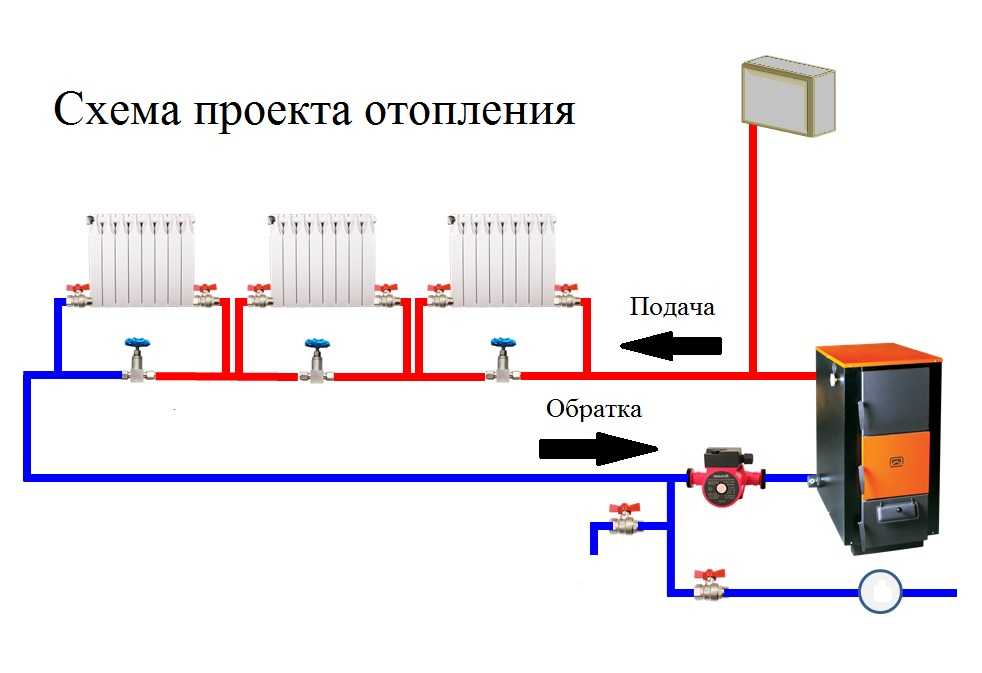

Ленинградка однотрубная — надежно и дешево

Такая однотрубная схема одна из самых дешевых, простых и старых, но актуальных и популярных по сей день. Использование только радиаторов позволяет обеспечить смешанный тип циркуляции в случае отключения электричества. Для этого газовый котел должен быть энергонезависимым, все трубы должны идти с уклоном 5 – 10 мм на 1 метр.

Для облегчения регулировки можно поставить термостаты на подачу каждой батареи, регулирующие вентили на байпас батареи. Дополнительный вентиль на стояке даст возможность отключить отопительный контур отдельного этажа.

Теплый пол можно включить в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако в этом случае разделение потоков должно проходить через термосмеситель или так, чтобы пол не нагревался в морозы до 70 – 80°С, как батареи.

Также учтите, что при отключении питания будут работать только батареи, а в строго горизонтальной схеме теплого пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разного диаметра: подвод от котла к разделению на отдельные этажные контуры – наибольшая, этажная магистраль – средняя, ​​подключение радиаторов – наименьшая диаметр

Основное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м ² Не прогревается при естественной циркуляции теплоносителя. Такая система спасет только от разморозки труб и поломки теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже при принудительной циркуляции такую ​​схему отопления практически невозможно настроить, если в нее входит более 5 – 7 батарей. То есть для удобства использования в большом доме необходимо разбить цепь на большее количество цепей.

Подробнее об устройстве однотрубной системы отопления Ленинградки можно прочитать в .

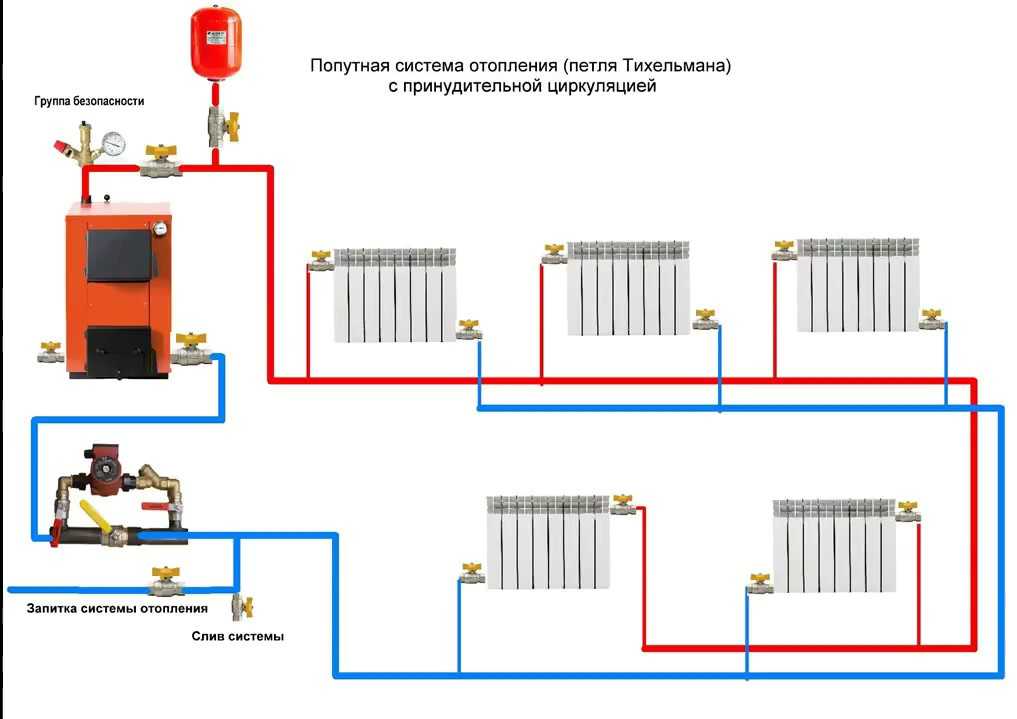

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, данная схема подключения обеспечивает максимально эффективную работу и удобную регулировку каждого радиатора при сравнительно небольшой стоимости материалов.

Система может охватывать весь дом одним контуром, разделяться на 2 контура по этажам, как на схеме, или использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании; при необходимости часть батарей можно отключить или даже демонтировать без остановки котла

Современные системы радиаторного отопления часто обустраивают по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур могут быть включены приборы разных типов: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только отопительных контуров, но и для индивидуального подключения каждого прибора является наиболее современным и удобным в использовании решением.

Имеет ряд преимуществ:

• красиво — все трубы спрятаны в полу и стенах;
• удобно — регулировка любого устройства в распределительном шкафу;
• эффективно – на все приборы подается одинаково горячий теплоноситель, но каждый из них греет ровно столько, сколько вам нужно;
• универсальный — к одному коллектору можно подключать устройства разных типов, независимо от компоновки.

Основным недостатком данного решения является высокая стоимость как материалов, так и монтажа. Труб понадобится гораздо больше, чем при любой другой схеме подключения, а прокладка коммуникаций по полу, особенно если бетонная стяжка уже залита, обойдется недешево.

Также стоит учитывать, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда для подачи и обратки применяют трубы разного цвета, красного и синего цвета

В двухэтажных домах, как правило, в центре каждого этажа устанавливают по одному коллектору, но с большое количество отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с более низкой температурой теплоносителя.

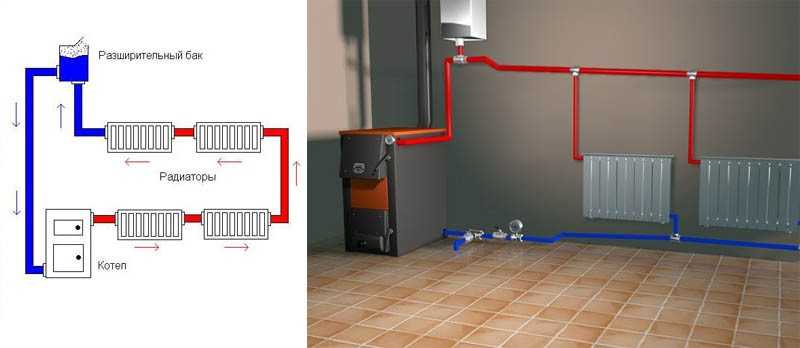

Гравитационная схема вертикальная

Помимо описанных стандартных вариантов встречаются и более экзотические, вроде вертикальной двухтрубки с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а в роли коллектора выступает большой расширительный бак под крышей, обеспечивается максимально эффективный и равномерный обогрев даже без использования насоса.

При обустройстве такой системы очень важно использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и обратки должна быть самой толстой; стояки, питающие 2-й этаж, несколько тоньше, их нижняя часть, на 1-м этаже — еще меньшего диаметра, а патрубки подключения радиаторов наименьшего сечения.

Выводы и полезное видео по теме

Как двухтрубная схема реализована на практике в 2х этажном доме можно посмотреть в этом видео:

Об устройстве комбинированной системы с радиаторами и теплым полом можно узнать здесь:

А это видео будет полезно тем, кто собирается оборудовать отопление с гравитационным или смешанным типом циркуляции:

Подводя итоги, можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае необходимо учитывать множество факторов и расставлять приоритеты.
