ГОСТЫ и СНИПЫ в производстве и монтаже ограждений

Существует целый перечень нормативных документов, в которых прописаны требования по техническим характеристикам и особенностям монтажа лестничных ограждений. К ним можно отнести:

ГОСТ 23120-78. Описывает общие требования по конфигурации стальных лестничных ограждений.

СНиП IV–14–84. Включает строительные нормы и правила, касающиеся монтажа лестниц и ограждений.

ГОСТ 25772-83. Описывает требования по ограждению стальных крыш, лестниц и балконов.

ГОСТ Р 51261-99. Документ определяющий нормы для опорных реабилитационных конструкций, включая лестничные ограждения.

СНиП 2.08.01-89. Нормы, установленные для строительства жилых зданий.

СНИП 2.08.02-89. Нормы, установленные для общественных сооружений и зданий.

Стоит отметить, что при более детальном погружении, становится ясно, что нормативных документов, которые касаются лестничных ограждений намного больше, чем описано выше. Например, список можно дополнить нормами по сварке, работе с бетоном, креплениям и т. д. Подобные требования обязательно учитываются как при производстве ограждений, так и при их монтаже.

ГОСТ и СНиП для лестничных ограждений

Сразу хотелось бы отметить, что существуют определенные требования, устанавливающие соответствия между размером самой лестницы и используемых на ней ограждений. Так, любая наружная лестница с более чем 3 ступенями обязательно должна оснащаться перилами. При этом, если ее ширина превышает 1,25 м, то перила должны монтироваться с двух сторон, при ширине от 2,5 м нужно оборудовать дополнительное ограждение посередине лестницы. Для внутренних лестниц требования несколько отличаются – сооружения от 2 ступеней должны оснащаться ограждениями.

К основным требованиям, изложенным в ГОСТ и СНиП относительно лестничных ограждений, можно отнести:

В соответствии с требованиями, установленными ГОСТ 25772-83, высота лестничные ограждений, независимо от их типа и конструкции, должна составлять не менее 900 мм. При этом наличие поручней в зданиях общественного и жилого назначения является обязательным, что прописано в СНиП 2. 08.01-89 п. 1.17, а также СНиП 2.08.02-89 п. 1.91.

Изготовление и проектирование лестничных ограждений обязательно должно осуществляться с учетом параметров, которые прописаны в ГОСТ 23120-78.

Конструктивные элементы ограждений на лестницах не должны иметь острых углов или других потенциально опасных выступов, кромок и т.д.

Ограждение лестницы не должно сужать ширину марша более чем на 100 мм.

Минимальная эксплуатационная нагрузка, которую должны выдерживать ограждения в жилых и общественных постройках составляет 0,3 кН/м, что эквивалентно 30 кгс/м. Такие требования установлены в СНиП 2.01.07-85 п. 3.11.

Любые ограждающие конструкции, включая ограждения на лестницах, обязательно должны соответствовать требованиям пожарной безопасности.

Нормы пожарной безопасности также определяют минимальную ширину лестничного марша. В зданиях общественного назначения ширина пролета должна быть не менее ширины выхода на саму лестничную клетку. Если на этаже в среднем пребывает 5 человек, то ширина лестницы не должна быть менее 0,9 м. Для зданий, в которых среднее количество человек на этаже составляет 200, минимальная ширина марша не может быть меньше 1,2 м, а для этажей со средней заполненностью в более 200 человек – 1,35 м.

Помимо огнестойкости, ограждения должны быть защищены от коррозионных процессов, если они изготовлены из металла, и от гниения, если из дерева.

Ограждающие конструкции, которые предназначены для использования детьми и людьми с ограниченными способностями, устанавливаются особые требования, предписанные СНиП 2.08.02-89 п.1.92. В соответствии с ними детские лестницы в общественных должны располагаться на высоте 500 мм, а расстояние между балясинами не должно превышать 100 мм. В данном случае использование горизонтальных ригелей является недопустимым. Для ограждений, которые используются в учебных заведениях для детей с нарушениями в умственном развитии, определена высота в 1,8 м.

В учреждениях дошкольного образования запрещено использовать ограждения комбинированного и экранного типа, что предписано в ГОСТ 25772-83 (таблица № 2 в пункте 1. 3).

Все наружные лестницы, высота которых составляет более 0,45 м, должны оборудоваться ограждениями.

Лестницы, имеющие нестандартную криволинейную форму и расположенные в удалении от стен, обязательно должны оснащаться ограждениями с обоих сторон.

ГОСТ Р 51261-99 и СП 31-102-99 устанавливают жесткие требования относительно ограждений, которые используются в пандусах для людей с ограниченными способностями. Они должны иметь абсолютно гладкую поверхность без каких-либо шероховатостей, выступов или острых углов. Поручни и все горизонтальные концы должны быть скруглены во избежание ранений. Кроме того, поручни с обоих сторон пандуса должны выступать на 30, чтобы человек имел возможность схватиться за них до самого подъема. Высота поручней должна составлять 700 и 900 мм в зависимости от возрастной категории людей, для которых предназначается пандус. Оба поручня должны прочно крепиться на основании заграждения и соединяться между собой. Для людей с нарушениями зрения на поручни должна наноситься специальная контрастная окраска, а также тактильные метки.

Если на пандусе используется всего один поручень, его необходимо дополнительно закреплять к прилегающим стенам либо другим конструктивным элементам постройки.

Так выглядят основные требования ГОСТ и СНиП, которые установлены для лестничных ограждений.

Требования к ограждению лестниц в зависимости от типа здания

Специфика лестничных ограждений также определяется в зависимости от типа здания, где они установлены:

Детские сады и другие дошкольные заведения. В данном случае поручни должны устанавливаться на высоте 50 см от уровня ступеней. Если проходимость слишком высокая, то дополнительно могут оборудоваться поручни для взрослых на высоте в 90 см.

Школы. В соответствии с требованиями ГОСТ в школах поручни должны устанавливаться на высоте 120 см. Это обусловлено тем, что они будут выполнять не только опорную, но и заграждающую функцию, исключая вероятность случайных падений между пролетами. В школах специального назначения, где обучаются дети с умственными отклонениями, ограждения могут достигать 150-180 см с панцирным заграждением.

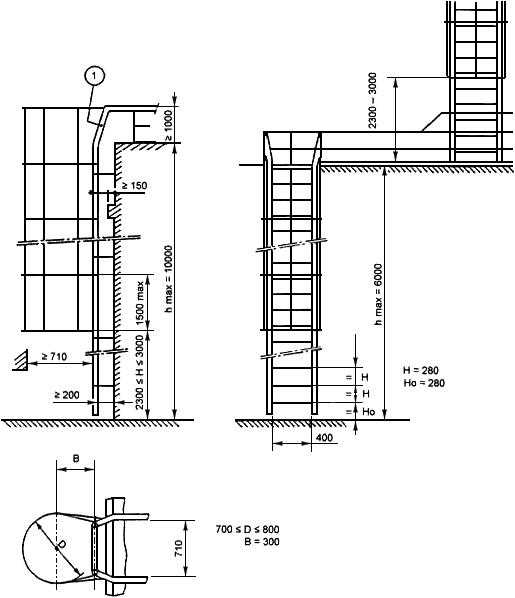

Пожарные и эвакуационные лестницы. Такими сооружениями оборудуются все общественные и жилые здания, имеющее более 1 этажа. Ограждения их маршей и клеток должно составлять 100 см.

Стоит отметить, что к ограждениям лестниц на промышленных и производственных участках применяются более сложные требования. Они могут варьироваться в зависимости от специфик объекта.

Почему стоит придерживаться ГОСТ и СНиП в строительстве?

Нормативные требования для лестничных ограждений – это не просто чья-то прихоть или абстрактные ограничения. Все параметры, указанные в ГОСТ и СНиП носят исключительно практический характер. Они определены с учетом требований по безопасности, комфорта использования и эксплуатационной надежности.

Так стоит ли придерживаться этих требований? Да, да и еще раз да! Во-первых, используя лестничные ограждения, которые соответствуют государственным нормам, вы уберегаете себя от притеснений и санкций со стороны проверяющих органов. Безусловно, если дело касается вашего личного дома, то никто не будет проверять его на соответствие, но при строительстве зданий общественного назначения это очень важно.

Во-вторых, изделия, соответствующие ГОСТ и СНиП – это гарантия безопасности и надежности. Как было сказано выше, все эти нормы придуманы не из головы – они проверены на практике не одним поколением строителей.

Ограждения лестниц внутренние и их высота по ГОСТ и СНиП

Устройство ограждений лестничных пролетов очень важно как с точки зрения безопасности, так и функциональности. Ограждения одновременно помогают людям при подъеме и спуске по лестничному маршу и позволяют обеспечить безопасность этих процессов. В связи с этим высота ограждений должна отвечать требованиям соответствующих нормативных документов, применяемых в строительстве.

Стандартные перила на лестницах

Общие требования

Форма и высота лестницы, а также ее ограждения учитываются еще на стадии проектирования здания. При этом, конструкция лестницы и ограждения лестниц внутренние в обязательном прядке должны соответствовать ГОСТ 23120–78 и СНиП IV–14–84.

Требования этих документов предусматривают устройство боковых ограждений у лестниц любых видов и форм, высота которой превышает три ступени. Ограждения могут устанавливаться как с одной стороны лестницы, так и с двух ее сторон. Форма ограждений и их конструктивные параметры напрямую зависят от ширины марша.

Двухсторонние перила установлены из-за окна

При ширине лестницы до 1250 мм должна предусматриваться установка ограждения с обеих сторон марша, если ширина не превышает приведенного значения, то нормами допускается монтаж ограждения лишь с одной стороны, но при условии наличия с другой стороны лестницы стены либо капитальной перегородки.

Обратите внимание! При ширине пролета, превышающей 2500 мм, нормативами рекомендуется монтаж ограждения также и по центру лестницы.

Перила на круглой лестнице

Виды ограждений

Такой немаловажный фактор безопасности находящихся в здании людей, как высота ограждений внутренних лестниц в общественных зданиях, зависит главным образом от вида проектируемого ограждения. К наиболее распространенным типам ограждений можно отнести:

  • Сплошные (или монолитные) ограждения. Представляют собой конструкцию, монтирующуюся с одной из сторон лестничного пролета, и обладающую наиболее высокой надежностью. Высокая степень безопасности обусловливает частое их применение при проектировании зданий общественного назначения.
  • Ограждения решетчатой конструкции различной высоты. Поручни такого ограждения крепятся на пруты либо балясины, выполняющих роль вертикальных опор.
  • Комбинированные конструкции, в которых поручни закрепляются непосредственно к монолитному основанию, выполненному из металлического, стеклянного либо древесного полотна.

Перила из нержавейки и стекла

Требования к ограждению

Ограждения лестниц внутренние и их высота должны соответствовать нормам СНиП, подлежащим исполнению не только исходя из безопасности при их эксплуатации, но также и из удобства людей при подъеме и спуске по ним. Людям одинаково неудобно пользоваться как слишком высокими, так и слишком низкими перилами.

Высота перил

Высота ограждения назначается согласно действующим нормативам:

  • Высота перил лестниц в зданиях общественного и жилого назначения должна быть не менее 90 см;
  • Ограждение лестниц, ведущих на мансарду, чердачное помещение или крышу по высоте также должно быть не менее 90 см.
    Ограждения такого типа должны быть сплошными и выдерживать приложение нагрузки не менее 300 кг.
  • При использовании лестниц преимущественно детьми, высота ограждения назначается до 180 см.

Требования к высоте перил в различных заведениях

Нормативы по устройству ограждений подлежат обязательному выполнению при проектировании и возведении общественных зданий.

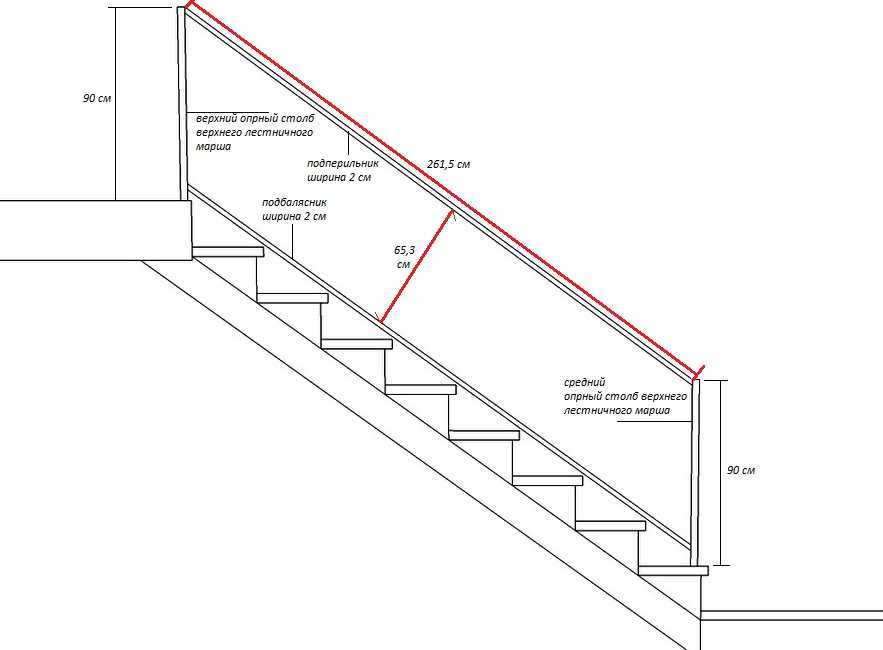

Высота ограждения лестницы по СНиП и ГОСТ

Высота ограждения лестницы по СНиП и ГОСТ

Независимо от области применения и назначения конструкция лестницы должна обеспечивать высший уровень безопасности по высоте. Для этого он должен соответствовать утвержденным строительным нормам и правилам (СНиП) и межгосударственным стандартам в СНГ (ГОСТ). Проще всего этого добиться, если изначально задать лестнице нужные пропорции и использовать для ее установки набор элементов с подходящими техническими характеристиками, которые обеспечат удобную и безопасную эксплуатацию.

3D-моделирование — лучший способ оценить красоту перил на нужной высоте.

элементы ограждения

  • металл, нержавеющая сталь, чугун и различные сплавы;
  • массив прочных пород деревьев;
  • защитное стекло;
  • натуральный камень;
  • гипс, бетон, пластик;
  • комбинаций различных материалов.

Основными частями перил лестницы являются:

  1. Балясины — вертикальные стойки различной формы, к которым крепятся перила и поручни. Чаще всего для создания защитных лестниц используют дерево и металл из-за простоты обработки и долговечности. Применение кованых перил практически всегда соответствует требованиям СНиП и ГОСТ в части обеспечения достаточной прочности конструкций любых размеров.
  2. Перила — элементы вертикальной защиты, расположенные между балясинами (стойками), часто изготавливаются из материалов, аналогичных стойкам. Именно на перила возлагается основная задача по обеспечению безопасности человека. По ГОСТ 25772-83 их значение должно быть 90-120 см, в зависимости от места нанесения.
    Перила крепятся непосредственно к ступеням или к торцу лестницы с помощью крепежа.
  3. Поручни — которые обеспечивают поддержку руки и позволяют сохранять равновесие при подъеме (спуске). Они должны иметь гладкую текстуру и небольшую ширину, чтобы их можно было захватить пальцами. Основным материалом для поручней являются дерево, пластик, нержавеющая сталь.

Сталь и тонированное стекло – одни из самых красивых материалов для ограждений.

Требования к ограждениям лестниц

Стальные ограждения — одни из самых прочных

В зависимости от функционального назначения, расположения и требований СНиП и ГОСТ к высоте ограждений все межэтажные конструкции можно разделить на лестницы общего назначения и специальные целевые лестницы.

Здания жилые многоэтажные

Для таких зданий в СНиП 31-01-2003 указывается высота перил лестницы не менее 120 см. Перила должны быть прочными. Это значит, что между вертикальными стойками обязательно наличие горизонтальных перемычек.

При этом лестничная конструкция должна выдерживать нагрузку в 300 кг на 1 погонный метр. Поручни обязательны.

В соответствии с ГОСТ защитное ограждение должно присутствовать в конструкции, состоящей из трех и более ступеней.

Административные и общественные здания

Здесь требования несколько снижаются, и размеры перил, рекомендуемые СНиП 31-05-2003, могут составлять 90 см, в том числе для балконов и лоджий. При этом сохраняются требования по наличию поручней и грузоподъемности 300 кг на 1 погонный метр. СНиП 31-06-2009регламентирует установку ограждений размером не менее 90 см при наличии горизонтального перепада 100 см и более по периметру помещения. Если есть вероятность посещения лестницы детьми, высоту ограждения следует увеличить до 110 см. Сталь как основной материал ограждения предписана ГОСТ 25772.

Дошкольные образовательные учреждения

Требования к ограждениям лестничных маршей в дошкольных учреждениях достаточно строгие: перила должны возвышаться над ступенями на 118-120 см. На уровне 50-70 см необходимо установить дополнительные поручни. Сплошная защитная защита выполняется без горизонтальных перемычек, чтобы ребенок не мог на нее забраться. Расстояние между вертикальными элементами не должно превышать 10 см. В учреждениях для детей с отклонениями в развитии высоту лестничной конструкции следует увеличить до 180 см.

Частные дома

При ширине лестницы более 250 см в центре марша необходимо установить дополнительные перила. СНиП 31-02 и ГОСТ 25772-83 содержат подробную информацию относительно всех параметров межэтажных конструкций, в том числе о высоте ограждений — не менее 90 см — и наличии поручней.

Общие требования к ограждениям лестниц

  • при ширине марша более 110 см необходимо установить ограждение не менее 90 см в высоту с обеих сторон. Если в доме есть дети, вертикальные стойки перил следует увеличить до 120 см;
  • поручень шириной 5-10 см не должен располагаться ближе 5 см к стене, при этом не допускается его выступание за ступеньку более чем на 30 см;
  • лестницы крутизной более 40 градусов должны быть оборудованы прочными перилами высотой 120 см;
  • СНиП 2-01-07-85 определяют обязательность применения огнестойких материалов для защиты лестничных клеток.

Деревянные перила стильно смотрятся в любом интерьере

Наконец

Человек, упав со ступенек, может получить серьезные травмы. Чтобы защитить себя и близких, перила и поручни для лестниц

ЛЕСТНИЦЫ ДЛЯ СТЕКЛА И ПИКЕТА

Пожалуйста, найдите время, чтобы прочитать и полностью понять следующие инструкции перед установкой лестничных перил.

Чтобы определить месторасположение верхней(их) стойки(ей), сначала необходимо решить, где будет располагаться промежуточная(ые) стойка(и), чтобы они совпадали. Как правило, два внешних отверстия для винтов на промежуточной стойке(ах) располагаются непосредственно над домкратом или подступенком для удовлетворения требований по блокировке (минимум 3 дюйма). Вставьте соответствующую втулку в верхнюю стойку (обычно это втулка от центра к низу или под сложным углом). Расположите верхнюю(ые) стойку(и) так, чтобы она совпадала с промежуточными стойками лестницы И так, чтобы точка перехода на верхней части втулки располагалась непосредственно над первой ступенькой. Отрежьте припуск рукава 3/16 дюйма на верхней стойке (стойках). Предварительно просверлите сверлом 11/64” и закрепите четырьмя (4) винтами #14 x 3”. Проверьте столбы на слив и уровень; прокладка с прилагаемой вставкой пикета, если это необходимо.

ПРИМЕЧАНИЕ. Промежуточные и нижние лестничные стойки будут отправлены как 40-дюймовые простые стойки. Они будут обрезаны по размеру, как описано в разделе «Обрезка стоек лестницы».

В большинстве жилых помещений нижняя стойка будет располагаться на проступи нижней ступеньки, но нижняя стойка также может располагаться на лестничной площадке. Определите наилучшее место для вашего приложения; установите нижнюю стойку на одной линии с верхней. Как всегда, убедитесь, что имеется достаточная блокировка для винтов базовой пластины. Предварительно просверлите, закрепите, проверьте слив и уровень и при необходимости подложите прокладки.

См. схему расположения стоек, чтобы определить количество промежуточных стоек (если они есть). Установите стойки так, чтобы вы поддерживали достаточно одинаковое расстояние, а также размещали стойки как можно дальше от индивидуальной ступени, чтобы по-прежнему обеспечивать достаточную блокировку. Предварительно просверлите, закрепите, проверьте слив и уровень и при необходимости подложите прокладки. ПРИМЕЧАНИЕ. Максимальное расстояние между стойками для стеклянной лестницы составляет 5 футов; максимальное расстояние между стойками для лестницы из штакетника составляет 6 футов. Если ваше приложение превышает эти размеры, вам потребуется заказать дополнительную промежуточную стойку, зажимы для лестничных перил и крепежную пластину для лестничных стоек.



РАСПОЛОЖЕНИЕ СТОЛБ — ПРИМЕНЕНИЕ КРЕПЛЕНИЯ СТИНГЕРА


Монтаж стингера аналогичен монтажу на поверхности, за исключением того, что стойки крепятся к верхней части стержня лестницы, а не к ступеням. С позволяет более равномерное расстояние между сообщениями. Стрингерная пластина приваривается под углом к ​​стрингеру (угол, указанный в процессе оценки/заказа).

Предварительно просверлите сверлом 11/64” и закрепите четырьмя (4) винтами #14 x 3”. Проверьте слив и при необходимости выровняйте.



РАЗМЕЩЕНИЕ СТОЛБ – ПРИМЕНЕНИЕ ДЛЯ МОНТАЖА НА ОБЛИЦОВКЕ


Способ крепления на бордюрном щите аналогичен креплению стрингера и поверхностного монтажа, за исключением того, что стойки крепятся к фасиальному фасаду (со стороны стрингера или со стороны ступеней). сами себя). Это, как правило, также обеспечивает более равномерное расстояние между стойками.

Предварительно просверлите сверлом 11/64” и закрепите четырьмя (4) винтами #14 x 3”. Проверьте слив и при необходимости выровняйте.



РАЗМЕЩЕНИЕ СТОЙКИ — ПРИМЕНЕНИЕ СТОЛБЫ 2 1/4″


Переходная стойка 2 1/4″ используется, когда вам нужно изменить высоту верхней направляющей в одной точке.

В соответствии с Международными строительными нормами (IBC) «высота поручня, измеренная по вертикали от наклонной плоскости, примыкающей к проступи выступ или отделочная поверхность откоса пандуса должны быть не менее 34 дюймов и не более 38 дюймов». Высота верхнего поручня каждого марша измеряется от носика ступени этого марша. Переходная стойка 2 1/4″ позволяет поддерживать правильную высоту для двух маршей на одной стойке. Эта стойка действует как новая стойка на

поворот ваших стыковочных лестничных маршей.

Еще одна причина для использования переходной стойки 2 1/4 дюйма — это верхняя часть лестничного пролета, где 42-дюймовая система перил настила соединяется с 36-дюймовой лестничной системой. Заглушка втулки используется на 42-дюймовой стороне стойки, а лестничная втулка — на угловой стороне 36 дюймов (см. рисунок). Лестничные рукава и колпачки рукавов прикрепляются сбоку к переходной стойке 2 1/4 дюйма двумя (2) винтами #12 x 1 1/2 дюйма (предварительно просверлите сверлом 7/64 дюйма). Верхняя рейка крепится к нижней стороне рукава(ов) с помощью одного (1) винта #12 x 1 1/2”.

Переходная стойка 2 1/4 дюйма крепится путем предварительного просверливания и прикрепления четырех (4) винтов #14 x 3 дюйма в точке перехода. Стойка заканчивается колпачком на 2 1/4 дюйма. Для крепления постучите резиновым молотком, не оставляющим следов (винты не требуются).



ОБРЕЗАЙТЕ СТОЙКИ ЛЕСТНИЦЫ И ВЕРХНИЕ ПЕРИЛА


Как объяснялось ранее, промежуточные и нижние стойки отправляются слишком большими. На этом этапе нам нужно определить высоту и угол наклона верхней перекладины, чтобы правильно обрезать столб(ы).

Выберите верхнюю направляющую в соответствии с чертежом стойки; это также будет негабаритным, чтобы охватить всю длину лестничного пролета. Вставьте верхнюю перекладину во втулку наверху лестницы и проложите ее рядом со стойкой(ами). Закрепите верхнюю рейку сбоку от нижней стойки и отрегулируйте высоту, пока верхняя часть рейки не окажется на 36 дюймов выше носовой части всех ступеней. Отметьте карандашом промежуточную и нижнюю стойки вдоль нижней части верхней направляющей (ПРИМЕЧАНИЕ. Пронумеруйте стойки перед снятием, чтобы они снова были установлены в том же положении). Отметьте верхнюю рейку для обрезки, чтобы обеспечить выступ на 2 1/2 дюйма за нижнюю стойку. Этот разрез будет 90 градусов, чтобы обеспечить правильную установку торцевой крышки. Снимите верхнюю направляющую и стойку(и). Отрежьте столб(ы) в верхней части ваших отметок с помощью торцовочной пилы. Прикрепите в правильном месте на лестнице. Отрежьте верхнюю рейку с помощью торцовочной пилы, как отмечено.



ПРИКРЕПИТЕ ПЛАСТИНЫ ДЛЯ КРЕПЛЕНИЯ СТОЙКИ ЛЕСТНИЦЫ, ВЕРХНЮЮ НАПРАВЛЯЮЩУЮ И ТОРЦЕВУЮ КРЫШКУ


Прикрепите пластину(ы) для крепления к верхней части вырезанной стойки с помощью двух (2) #8 x 3 /4” винты. Предварительно просверлите и прикрепите верхнюю рейку к стойке(ям) с помощью трех (3) винтов #12 x 1 1/2”. Установите торцевую заглушку на обрезанный конец верхней направляющей с помощью двух (2) винтов #7 x 1 дюйм.



РАСПОЛОЖЕНИЕ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ


Выберите нижнюю направляющую в соответствии с чертежом размещения столба; это также будет негабаритным, чтобы охватить всю длину лестничного пролета. Закрепите нижнюю направляющую сбоку от верхней и нижней стоек; положение так, чтобы нижняя направляющая была параллельна верхней направляющей И чтобы 6-дюймовая сфера не могла пройти под нижней направляющей и поверхностью проступи.

Используя верхнюю линию нижней перекладины в качестве ориентира, начертите карандашом линию на стойке, как показано на рисунке. Эта горизонтальная карандашная линия отметит верхнюю часть зажима лестничного ограждения. Обязательно отметьте обе стороны промежуточной(ых) стойки(ей) и только соответствующую сторону верхней и нижней(их) стойки(ей). Проведите карандашом вертикальные линии на нижней рейке по краям стоек, чтобы определить, где отрезать нижнюю рейку (ПРИМЕЧАНИЕ: пронумеруйте части нижней рейки перед снятием и обрезкой, чтобы они снова устанавливались в нужном месте).



ПРИКРЕПИТЕ ЗАЖИМЫ ЛЕСТНИЧНЫХ ПОРУЧЕНИЙ И НИЖНЮЮ ПЕРИЛУ


Отцентрируйте зажим лестничного поручня на стойках так, чтобы вертикальная отметка карандашом находилась в верхней части зажима лестничного поручня. Прикрепите к стойке с помощью двух (2) винтов #10 x 1 1/2”.

С помощью торцовочной пилы отрежьте нижнюю направляющую по вертикальным карандашным линиям. При работе со стеклом установите неглубокую стеклянную вставку в нижнюю направляющую ПЕРЕД резкой. Для пикетов отрежьте нижнюю направляющую без установленной вставки.

Поместите нижнюю перекладину на лестничные зажимы и нажмите вниз, чтобы полностью установить нижнюю перекладину. Предварительно просверлите и прикрепите один (1) винт #8 x 3/4 дюйма на нижней линии.



УСТАНОВИТЕ ПЛАСТИКОВУЮ ВСТАВКУ


ДЛЯ СТЕКЛЯННЫХ ПРИМЕНЕНИЙ: Измерьте отверстие(я) верхней направляющей между каждым креплением стойки. Отрежьте пластиковую вставку верхней направляющей (более глубокий канал) ножницами по металлу. Вставьте вставку в полость верхней направляющей.

ДЛЯ ПИКЕТНЫХ ПРИМЕНЕНИЙ: Измерьте отверстие(я) верхней перекладины между каждым креплением стойки. Отрежьте прозрачную пластиковую вставку верхней направляющей (более глубокий канал) ножницами по металлу. Вставьте вставку в полость верхней направляющей. Измерьте отверстие(я) нижней перекладины между стойками. Вырежьте прозрачную пластиковую нижнюю вставку (более мелкий канал) ножницами по металлу. Вставьте вставку в полость нижней направляющей.



ЗАКАЗАТЬ СТЕКЛО


Стеклянные лестницы в форме параллелограмма изготавливаются на заказ в соответствии с вашими точными спецификациями. Чтобы сделать заказ, следуйте инструкциям в форме запроса на стекло для лестниц. Вы должны предоставить все шесть размеров для каждого куска стекла (ПРИМЕЧАНИЕ: размеры должны быть точными в пределах 1/16 дюйма, иначе компьютерная программа не распознает их как законченную форму, и это задержит ваш заказ). Заполните запрошенную информацию в верхней части формы и отправьте ее вашему дилеру или напрямую Western ClearView Railing Systems.

Изготовление и доставка лестничного стекла занимает 5-7 рабочих дней.

Форма заявки на лестничное стекло



УСТАНОВИТЕ СТЕКЛО


Выберите соответствующий кусок стекла для каждого проема. Установите нижнюю часть стекла на вставку нижней направляющей и прислоните верхний край стекла к верхней направляющей, чтобы проверить ориентацию стекла. В этот момент может потребоваться перевернуть стекло слева направо или сверху вниз, чтобы правильно сориентировать стекло. Вы можете использовать средство для мытья стекол или средство для мытья посуды на верхнем и нижнем краях стекла и/или стеклянной вставки, чтобы облегчить установку. После того, как стекло правильно ориентировано, аккуратно вставьте верхний угол стекла в верхнюю часть вставки. Продолжайте нажимать на верхний край стекла до тех пор, пока оно полностью не войдет в верхнюю вставку. Отцентрируйте нижний край стекла над вставкой нижней направляющей; осторожно надавите вниз, пока стекло не окажется внутри нижней части вставки. Убедитесь, что стекло находится по центру проема; Отрежьте и установите кусок установочного блока во вставку нижней направляющей на нижней стороне стекла, чтобы оно не скользило.



УСТАНОВИТЕ ПАРКЕТЫ


В соответствии с Международными строительными нормами (IBC) шар диаметром 4 дюйма не может проходить между проемами между пикетами, а шар диаметром 6 дюймов не может проходить через треугольное отверстие, образованное подступенком, проступью и нижний рельс. Ваше конкретное приложение должно соответствовать этим требованиям, но также зависит от угла (крутизны или пологости) вашей лестницы. Чтобы обеспечить максимальную гибкость, лестничные планки намеренно отправляются длинными, чтобы приспособиться к различным размерам проемов. Прокладка для штакетника также высылается определенного размера, и, возможно, ее придется обрезать, чтобы сохранить надлежащее расстояние. Следующую таблицу следует использовать для определения длины ваших индивидуальных прокладок.

ПРИМЕЧАНИЕ: В целях безопасности, пожалуйста, отрежьте все ваши прокладки в виде пучка или защелкните на кусок обрезков нижней направляющей.

Оставив примерно 4 дюйма свободного пространства от нижней стойки, вставьте первый штакетник угловым концом в нижнюю направляющую. При необходимости обрежьте верхнюю часть штакетника, чтобы он плотно прилегал к верхней направляющей. Используя этот штакетник в качестве ориентира, определите высоту остальных штакетников на лестничном марше и при необходимости сделайте надрезы.
