 В случае необходимости замены передней фары, к примеру для замены стекла фары, то информация из этой статьи будет вам интересна.

 Самое непростое в этом деле — это снять декоративную накладку, водители называют ее «ресничкой», чтобы быть ближе к нижней гайке крепления блок-фары. На автомобилях Жигули десятого модели переднюю блок фару можно просто демонтировать или слегка немного ослабить крепление бампера.

Здесь все просто. Не забывайте, что на холодные дни пластик может сломаться, поэтому рекомендуем работы проводить в тепле.
 Итак, приступаем к работе. Снятие блок-фары ВАЗ 2110
 Начнем с аккумулятора — разъединяем  провод «минус» от акб.

 Затем отсоединяем 2 электрических разъема самой блок-фары.
 В случае, если имеется подкрылок, отсоединяем его по стороне бампера, обычно откручиваем два или три крайних самореза .
 Ключом на десятку отворачиваем 2 болта специального верхнего крепления блок-фары.

 Как снять блок фару ВАЗ 2110? Откручиваем 2 болта, чтобы снять решетку.

 Немного приподнимаем ее и проcунув пальцы в щель между решеткой и бампером, отцепляем по две защелки с справа и слева.

 Как снять решетку? Отворните болты нижнего крепления блок-фары.

 Откручиваем или ослабляем 2 болта верхнего крепления бампера и слегка оттягиваем бампер на себя.

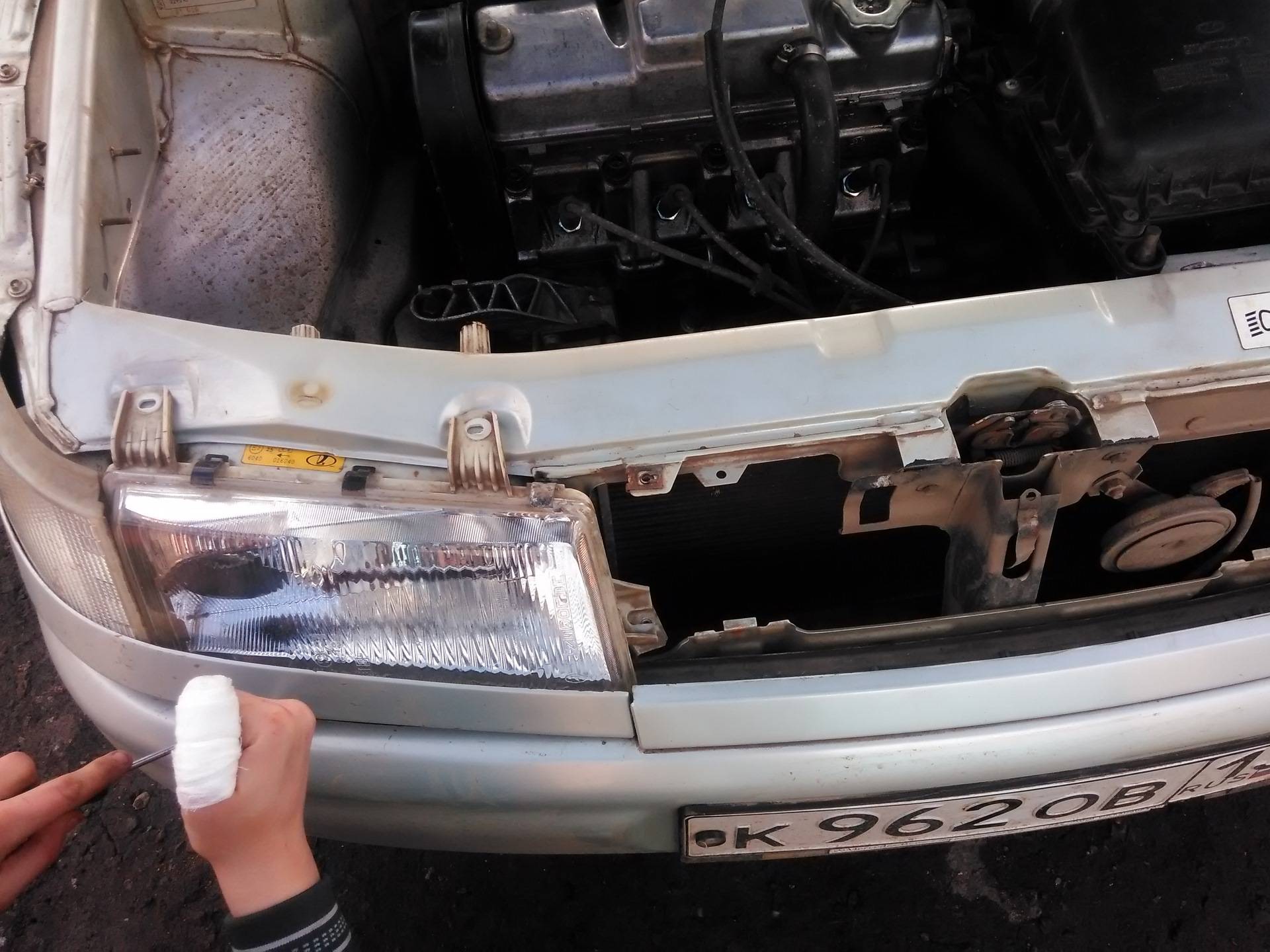

 Неспеша пальцами или отверткой оттягиваем край декоративной «реснички» от блок фары. В оставшемся зазоре видим плаcтиковый язычёк-защёлку, с помощью которой край реснички прикрепляется к краю крыла.

 АККУРАТНО выводим язычёк из зацепления с крылом, можно все сделать аккуратно самому!
 Сдвигаем накладку к центру машины и аккуратно вынимаем ее. Мы рекомендуем пользоваться силиконовой смазкой. Она пригодится при снятии «реснички». Смажьте ее перед снятием по всей дуге.

 Затем головкой на «10» отворачиваем гайку крепления блок-фары к кронштейну.

 Извлеките блок-фару.

 Поддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его и извлекаем из корпуса фары.

 Собирать следует в обратной последовательности разбору, без грубой физической силы. Устанавливая ресничку на место, заталкиваем ее нижнюю кромку осторожно отверткой.
 Сколько же времени у нас ушло на это? Монтаж и демонтаж занял всего 20 минут.
 Если у вас возникли вопросы или вы хотите, чтобы фары вам поменяли специалисты, то обращайтесь в автосервис «АВТОмаркет Интерком». Здесь вам помогут.

 Фары на разные модели авто можно купить в интернет магазине «АВТОмаркет Интерком», также можно заказать оригинальные запчасти под заказ с завода производителя.

За автозапчастями для обслуживания и ремонта автомобиля, для замены нужных деталей обращайтесь в магазины запчастей на ваз и иномарку компании «АВТОмаркет Интерком». Здесь вам дадут грамотную консультацию и проведут подбор нужных деталей. В наших магазинах также можно найти широкий ассортимент, мы готовы оформить доставку, действуют гарантии от производителей.

Желаем удачи!

+7 (351) 240-85-85 Многоканальный

+7 (351) 220-18-88 Интернет-магазин

Как снять фару на ВАЗ 2110: устройство и замена стекла своими руками

Содержание:

1. Виды оборудования освещения
2. Демонтаж
3. Разборка
4. Снятие стекла

Повреждения, желание провести тюнинг, заменить старые устройства на новые. Вот самые распространенные причины, из-за которых автомобилисты начинают задумываться о том, как снять фару на ВАЗ 2110. В нашем сегодняшнем материале мы разберемся в нюансах светового оборудования на отечественной «десятке», расскажем о процедуре демонтажа устройства, а также о снятии стекло с головной оптики.

Тюнингованные

Виды оборудования освещения

Световые приборы, установленные на автомобиле ВАЗ 2110, могут быть от двух разных производителей – отечественный Киржач и зарубежный, а точнее немецкий, Bosch. Причем тип используемых фар напрямую зависит от года выпуска автомобиля.

Оптика Bosch

Оба устройства имеют в своей конструкции блок, включающий в себя ближний и дальний свет, габариты и поворотные указатели. То есть принципиальных отличий между ними нет, но определенные нюансы знать вам будет полезно.

1. Оборудование от отечественного производителя Киржач характеризуется посадкой стекла на герметик, что вызывает определенные сложности при замене. Также место ближнего света оснащается линзой. Это делает поток ограниченным, но более целенаправленным по сравнению с немецким аналогом.
2. В случае с Bosch, стекла фиксируются специальными защелками, а герметизация выполняется при помощи резиновых прокладок. Снимать их проще. А вот линзы для ближнего света отсутствуют. Здесь стоит отражатель, из-за которого границы свечения получаются более размытыми.

Многие считают, что Киржач превосходит оптику от Bosch по многим характеристикам. Но это мнение можно назвать спорным.

А вот что касается демонтажа и замены, здесь немецкие устройства выступают явным фаворитом, поскольку разбирать их гораздо проще.

Демонтаж

Замена

Чтобы решить вопрос с заменой, для начала потребуется демонтировать блок фары. Следуя достаточно простой инструкции, вы быстро поймете устройство, и сможете ее снять.

1. Отключите минусовую клемму от вашей аккумуляторной батареи. Так вы обесточите автомобиль, тем самым обезопасите себя от электричества.
2. Снимите с радиатора облицовку.
3. Отключите от фонаря колодки с проводами. Не забудьте отключить и со второго.
4. Теперь прижмите защелку на цилиндре гидрокорректора, поверните его по часовой стрелке на 90 градусов, что позволит извлечь элемент с посадочного места. Также вы увидите там шланги. Их отключать не стоит. Они мешать вам не будут.
5. Блок фара держится на трех болтах, которые откручиваются обычным ключом.
6. Сдвиньте фонарь назад, а затем в бок, двигаясь по отношению к центру автомобиля. Двигайте до тех пор, пока крючок не выйдет из зацепления с крылом.
7. Верхние болты на бампере придется ослабить. Полностью их демонтировать не нужно.
8. Прижмите накладку снизу, чтобы фланец вышел из зацепления с буфером. Так вы сможете снять накладку.
9. Снизу расположена гайка, которая ее удерживает. Ее надо открутить.
10. Теперь выдвигайте блок фару на себя, отключайте колодку от поворотников. Все, устройство демонтировано.

Разборка

После снятия устройства, его можно заменить на новое, отремонтировать старое или провести тюнинг оптики. Тут уже решение полностью зависит от ваших нужд и пожеланий.

Запотевшая

Разборка блок фары — дело не хитрое. Но имеются свои особенности:

• Открутите два винта, которые отвечают за крепление;
• Выведите из зацепления с фарами два крючка, расположенные на поворотных указателях;
• Таким образом, оптика разбирается на две составляющие части.

Снятие стекла

На самом деле замена стекла фары на ВАЗ 2110 — это мероприятие не из редких. Оно может потребоваться в том случае, если на стекле образовалось большое количество микротрещин, оно стало мутным или попросту треснуло от удара, столкновения или неаккуратной парковки.

Меняем стекло

Процедура снятия зависит от того, с фонарем чьего производства вы имеете дело.

Замена стекла на оптике Bosch выглядит достаточно просто. Вам необходимо отжать защелки, после чего стекло легко снимается.

Но при установке нового не забудьте посмотреть, в каком состоянии находится уплотнительная резинка. Это расходный элемент, который лучше сразу заменить. Дополнительно мастера советуют использовать герметик. Подобная процедура не обязательная, но улучшает качество установки и защищает внутреннее пространство фары от того же конденсата, к примеру.

Но если у вас Киржач, немного сочувствуем. В данной ситуации извлечь стекло будет заметно труднее. Но это не делает процедуру невозможной.

1. Вооружитесь плоской отверткой, вставьте ее в угол стекла. Так вы сделаете своего рода щель.
2. Второй рукой возьмите острый канцелярский нож, срезая тем самым герметик.
3. Если герметик прочно застыл, попробуйте нагреть его обычным феном. Поспешите со снятием, поскольку состав быстро застынет.
4. В любом случае, поковыряться в фаре вам придется. Действуйте аккуратно, чтобы не повредить стекло. Если же оно уже треснуло и подлежит замене, можно прибегнуть к более агрессивным методам демонтажа стекла.
5. Выполняя установку нового стекла, воспользуйтесь более мягким герметиком, который применяется в строительстве.

Заменить фары не так сложно, как может показаться на первый взгляд. Подобный ремонт имеет свои нюансы и особенности, но если следовать инструкции и быть аккуратным, у вас все обязательно получится сделать своими собственными руками.

 Загрузка …

---

Замена и ремонт гидрокорректора фар на ВАЗ 2110 своими руками

Применение гидрокорректора фар в современных моделях ВАЗ позволило обеспечить подачу света под нужным углом, независимо от условий эксплуатации автомобиля. При загруженной задней части модели без гидрокорректора фары слепят водителей встречных автомобилей. При этом дорожное покрытие менее освещено, что напрямую влияет на безопасность во время вождения. Рассмотрим, как отремонтировать или заменить устройство своими руками.

Как выглядит гидрокорректор и из чего он состоит?

Прибор регулирует угол светового потока в зависимости от положения кузова автомобиля. Форма регулятора напоминает длинную трубку, один конец которой находится в салоне, а другой крепится к фарам. Конструкция гидрокорректора состоит из:

Здесь нет сложных деталей, мелкий ремонт можно сделать своими руками. Для этого не требуется сложный инструмент и специальные навыки.

Принцип работы

Общий принцип работы устройства заключается в следующем: исправный корректор устанавливает необходимое давление, тем самым удерживая осветительные приборы под нужным углом. Если световой поток нужно направить ниже, давление в системе падает. Поршень опускает шток, положение фар меняется. Система должна быть герметична, при утечке жидкости гидрокорректор не сможет выполнять свою функцию и потребуется ремонт с заменой некоторых деталей.

Когда нужна замена

1. Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и утечка рабочей жидкости. Это можно выявить при визуальном осмотре. Но если течи нет, причина неисправности может быть и в других деталях. Возможно, дело в самом прикладе, движение которого затруднено из-за загрязнения или деформации. Для измерения хода штоков необходимо предварительно снять цилиндры, длина хода должна быть 6-7 мм.
2. Если ход нормальный, значит поломка в других частях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное; при выходе из строя одного из узлов потребуется полная замена. В продаже есть комплекты по разным ценам. Лучше не экономить и купить регулятор с качественными баллонами и трубками.
3. Некоторые автомобилисты рекомендуют попробовать отремонтировать гидрокорректор своими руками. Вам понадобятся подручные материалы: болты с резьбой, шайбы и хомуты. Это позволит сэкономить на покупке нового комплекта, но срок службы и надежность такой конструкции оставляет желать лучшего.

Совет: Чаще всего при поломке устройства одна или обе фары тянут вверх и свет направлен выше, чем обычно. Это можно увидеть, если припарковать машину перед воротами гаража или перед плоской стеной.

Как отремонтировать устройство

В процессе ремонта своими руками вам потребуется самостоятельно изготовить некоторые детали и расходные материалы.

Инструменты

Из инструмента нужно подготовить:

1. Отвертки.
2. Металлообрабатывающий станок.
3. Пластиковые дюбели, которые будут служить заглушкой.
4. Шайбы.
5. Анаэробный герметик.

Описание процесса ремонта с фото

Ремонт различается в зависимости от вида неисправности. В большинстве случаев заводские крепления фар заменяются самодельными, а также удлиняется шток цилиндра. .

Как удлинить шток

Если вы хотите удлинить дорожное освещение рядом с автомобилем, имеет смысл удлинить шток. Это изменит положение фары. Вам понадобится пластиковый наконечник диаметром 7-8 мм. Рекомендуем использовать обычный дюбель подходящего диаметра. Он крепится к верхней части штока с помощью клея или герметика.

Инструкция по замене

Поскольку стоимость нового гидрокорректора составляет 200-300 рублей, большинство автомобилистов не устают от ручного ремонта. Для замены устройства нам потребуются:

• Плоская отвертка;
• Ключ с длинной головкой.

Первым делом снимаем старый гидрокорректор:

1. Открываем капот и снимаем рабочие цилиндры изнутри фар. Для этого просто поверните цилиндр против часовой стрелки до щелчка.

   Чтобы добраться до рабочих цилиндров, необходимо открыть капот и опуститься к месту крепления фары

2. Вынимаем цилиндры из отверстий.
3. Идем в салон и снимаем ручку управления. Он находится слева от руля. Чтобы снять его, потяните его на себя, пока он не выйдет из зацепления.

   Снимите регулировочную ручку, потянув ее на себя

4. Теперь у вас есть доступ к гайке крепления регулятора к панели приборов. Снимите гайку с помощью накидного ключа.

   Гайка крепления снимается накидным ключом

5. Нажмите кнопку блокировки под гидрокорректором, чтобы открыть крышку и получить доступ к главному цилиндру.

   Нажмите кнопку, чтобы открыть крышку и получить доступ к главному цилиндру гидрокорректора

6. Вынимаем шток через отверстие, а затем и сам цилиндр.

   Вытягивание главного цилиндра через отверстие

7. Вынимаем трубки.

Совет: Если при снятии патрубков происходит заедание, потребуется отжать хомуты крепления под капотом или снять бак для воды.

Установка нового комплекта осуществляется аналогично, только в обратном порядке. Подать трубки нужно со стороны салона через специальное отверстие, как показано на фото.

Протягиваем трубки через специальное отверстие в салоне

Видео: как заменить гидрокорректор фар на ВАЗ 2110 своими руками

Гидрокорректор фар позволяет плавно регулировать направление света, обеспечивает хорошую видимость дорожного покрытия. Если это устройство сломается, его можно легко заменить на новое, стоимость комплекта совсем небольшая. Перед ремонтом лучше провести визуальный осмотр и измерить ход штока – это поможет понять причину неисправности и устранить ее.

Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками / Paulturner-Mitchell.com

Для обеспечения безопасности управления фарами автомобиля необходимо правильно настроить фары. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый автовладелец. Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, с помощью которых пучок света регулируется в вертикальной плоскости. Точно так же регулируется пучок на моделях 2111, 2112. Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.

Как разобрать фонари

Для того чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель. Порядок разборки следующий:

1. Отсоедините минусовую клемму от аккумулятора. Если батарея будет мешать, ее можно полностью вынуть.
2. Снимите стекло, прогрев его феном. Таким образом, вы сможете расплавить клеевой состав, который находится под ним.
3. Вырежьте на линзе небольшой U-образный профиль.
4. Снимите отражатель из бумаги. Для этого нужно открутить три болта сзади.
5. Рядом с гидрокорректором есть пружина, ее нужно снять. Вместе с ним демонтируются «розетки» — пластиковые клипсы, закрепленные на отражателе.
6. Прикрепите шар к краю рефлектора.
7. Вытащите катушку из металла, чтобы предотвратить отвинчивание регулятора.

Если гидрокорректор затянут туго, то ограничитель просто деформируется. В этом случае из пластикового держателя вылетит шарик, и вся оптическая система упадет вниз.

Особенности снятия блока фары

Обязательно учитывайте, что если вы будете выкручивать корректор, вам придется заменить стальную часть резиновой прокладкой. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как сложно разобраться при установке резиновой прокладки, когда фары находятся в крайних положениях.

Чтобы не потерять свет, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подходит шплинт. Он помещен в лепестки пластиковой «розы». Обязательно соблюдать аккуратность при разборке блока фары. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости промазать стекло по периметру герметиком.

Альтернативный тюнинг

Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом. Для этого выполните следующие действия:

1. Нарежьте резьбу на креплениях регуляторов светового потока.
2. Затяните винты внутри фонарей и наденьте на них шайбы.
3. Снимите пластиковые зажимы.
4. Установите планки, на которых расположены отражатели дальнего и ближнего света.
5. Установите шайбу на стержень. Еще нужно установить на него пружину и снова шайбу.
6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре нет дефектов, то можно не разбирать, только регулировать пучок света.

Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий. На фото показана планировка стены. Вам также необходимо будет выполнить следующие условия:

1. Полностью заправить бензобак, чтобы задняя часть автомобиля опустилась.
2. Промойте все стекла фар.
3. В багажнике лежала запаска, огнетушитель, связка ключей. Другими словами, все, что вы обычно носите с собой.
4. Проверить давление во всех колесах и при необходимости подкачать.
5. Поставьте автомобиль на ровную поверхность. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит, насколько точно будет отрегулирован свет.

Алгоритм действий по настройке

Перед регулировкой фар на ВАЗ-2110 необходимо выполнить все подготовительные мероприятия. Установка передних грузовых сидений не имеет смысла. Для более точной регулировки (по мере загрузки машины) имеется гидравлический привод. Рукоятка его находится слева от руля направления, возле блока предохранителей. А теперь о том, как сделать регулировку фар без демонтажа элементов:

1. Установите автомобиль у стены, продольная часть должна быть перпендикулярна кузову.
2. Запустите двигатель и включите ближний свет фар. Желательно завести двигатель, чтобы не садить аккумулятор.
3. Поверните ручку управления гидравликой в ​​положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
4. Исправьте направление световых лучей винтами на блок-фарах, руководствуясь схемой, представленной в статье.

Добравшись до нужного направления, вы можете закончить работу. Теперь, в зависимости от степени загруженности автомобиля, нужно просто отрегулировать положение рукоятки гидропривода.

Если вам необходимо поменять фару

Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их исправности.
