Проходной выключатель — это, строго говоря, не выключатель, а переключатель . Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах. Другие примеры применения — большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

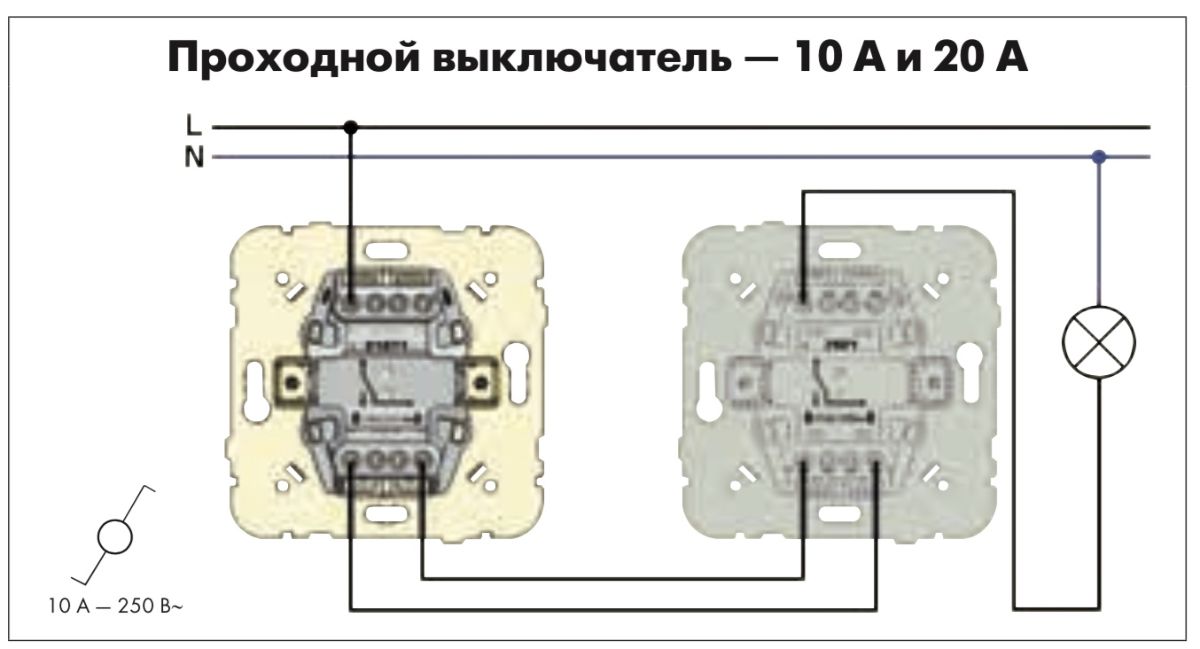

Схема подключения проходных выключателей

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

Классическая схема включения освещения из двух точек с проходными выключателями

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода — белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) — белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) — белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении — либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше — на несколько этажей — полностью устранила бы эту проблему — включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель как рассказано в статье про на СамЭлектрик.ру.

Из проходного — обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос — как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя — всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный — нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) — что делать, если есть проходные выключатели, а нужны обычные?

Вот схема, показанная на фото выключателя:

В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 — средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого — не к 3, а к 6. Для правого — не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе — 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю — не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

Надоело? Может, это будет интересно:

Продолжение статьи:

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

Снимаем клавиши и декоративную панель:

Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя — сразу понятно, что куда подключать.

Вид сзади. Клеммы проходного выключателя

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному — 6.

Подключение проходного выключателя

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный — это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.

Одеваем крышку, ставим клавиши — и подключение проходного выключателя завершено!

Обновление статьи.

А это — скорее юмор…

Вариант установки «проходного» выключателя

Вариант установки «проходного» выключателя из разных комнат

Проходной — это же ведь с возможностью выключения из разных мест, не так ли?

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.

Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

В современном мире мы все чаще стремимся всеми доступными и не очень способами облегчить свою рутинную жизнь. В этом может помочь даже такая незначительная процедура, как подключение проходного выключателя в доме. На самом деле она далеко не так сложна, как это могло бы показаться на первый взгляд и не требует специальных усилий. Прежде всего, стоит сказать, что же такое проходной выключатель , и зачем, собственно, его устанавливать.

Наиболее актуальны такие простые в своем использовании экземпляры в частных домах или на дачах, так как позволяют подсоединить один источник света сразу к двум выключателям. То есть появляется возможность включать и выключать светильник (или даже несколько сразу) из двух точек. Также можно встретить такие названия, как дублирующий и перекидной, которые применяют к этому же типу переключателя.

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку . Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Видео подключения

Управление светом с 2-х и более мест.

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

• 3 контакта или одинарный метод;
• спаренный или перекрестный способ (для подключения 4 и более светильников).

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

• количество источников света;
• расположение светильников: параллельное или последовательное;
• сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

• отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
• простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
• минимум неисправностей.

Минусами такого монтажа являются:

• отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

• один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
• фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
• от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

Проходной выключатель | Электрик

Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места.
Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

Область применения перекидных (дублирующих) выключателей:




1. Лестницы — на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

2. Спальни — один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

3. Коридоры — предположим Вы сначала коридора включили свет, позже прошли по коридору и на  другом конце отключили.

4. На территории личных зданий либо дач—для освещения дорожек.

Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами  — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.
Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.
Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

Как управлять освещением из 3-х мест

Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых. Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель.
Схемы включения проходных выключателей аналогичного вида неплохи тем, что сравнительно просты в своём конструктивном выполнении (не потребуется добавочных компонентов). Хотя они ограничены численностью этих мест управления.

Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение проходного выключателя

Для управления одним источником света из двух и более мест нужны специальные выключатели. Внешне они не отличаются от обычных переключателей, разница заключается в устройстве и способе подключения. Сделать комплексную систему управления освещением можно самостоятельно, но только после детального изучения схем и правил монтажа. Специалисты «Вивателснаб» помогут разобраться в этом вопросе.

Проходной выключатель: описание и области применения

Принцип работы обычного переключателя заключается в прерывании и восстановлении контура электропитания. В выключенном состоянии цепь размыкается, во включенном возобновляется подача электричества. Но подобная схема не будет работать, если нужно организовать управление одним светильником из двух удаленных точек.

В устройстве проходных моделей есть одна точка подключения и два выхода. Т.е. происходит искусственное разделение одной локальной электромагистрали на две зональные. Два таких переключателя подключатся друг к другу по 2-м проводам. Включение осветительного прибора происходит, когда замыкается одна из цепей. При размыкании лампочка выключится.

Такой тип прокладки и подключения кабеля может применяться:

• в длинных коридорах;
• в спальнях;
• в проходных комнатах;
• на лестничных пролетах;
• на садовых дорожках.

Несмотря на относительную простоту, правильно подключить проходной выключатель без опыта и основ электромонтажных работ проблематично. Поэтому нужно внимательно изучить правила и этапы установки системы.

Что нужно для проведения работ?

К организации монтажных работ нужно подойти максимально ответственно. Первое – составляется перечень расходных материалов. Рекомендуется брать их с небольшим запасом, чтобы в случае повреждения или обнаружения дефекта можно было оперативно заменить компонент. Инструмент должен быть удобным, безопасным, рассчитан для проведения электромонтажных работ.

Для организации двухстороннего управления освещением нужны такие расходные материалы:

• два проходных выключателя;
• два монтажных короба переключателя, для скрытой или наружной установки;
• коммутационная коробка – 1 шт.;
• силовой кабель ВВГ 3х15 или NYM 3х1.5 с дополнительной внешней оболочкой, жилы только медные;
• хомуты или клипсы для крепления кабеля, количество зависит от длины магистрали;
• соединительные клеммы – минимум 7 шт.;
• осветительный прибор.

Для установки потребуются следующие монтажные инструменты и комплектующие:

• шлицевая и крестовая отвертки;
• плоскогубцы;
• индикатор напряжения, лучше мультиметр;
• штроборез или угловая шлифовальная машина (болгарка) со специальной насадкой;
• защитные перчатки электрика, например – КВТ С-31.

Все инструменты в местах захвата должны быть изолированы. Если планируется формирование штроб, обязательно нужны защитные очки и беруши, либо противошумные наушники.

Базовые правила безопасности и выбор места монтажа

Основной регламент выполнения электротехнических работ описан в своде правил СП 256.1325800.2016. Дополнительно нужно учитывать правила устройства электроустановок (ПУЭ) и пожарные нормы. Отдельно анализируют качество расходных материалов. Базовые требования к кабельной продукции изложены в ГОСТ- 1565-2012.

Условия расположения элементов электросети:

• от распределительного щитка должно идти минимум три отдельные линии: для освещения, на розетки и для варочной поверхности, духового шкафа;
• расположение кабеля только вертикальное или горизонтальное, диагональный монтаж запрещен;
• если планируется скрытая установка в штробы, провод должен быть с дополнительным защитным кожухом;
• штробы делаются по несгораемым конструкциям, запрещено штробление несущих стен;
• коммутационная коробка располагается у потолка;
• высота монтажа выключателей от 1,5 м;
• свободный доступ к переключателям при открытой двери, предметы интерьера не должны препятствовать управлению освещением;
• минимальное расстояние переключателей от батарей отопления, газовых плит и котлов теплоснабжения – 1 м;
• для ответвления и соединения проводов нужно использовать специальные короба.

Самостоятельные электромонтажные работы по подключению проходных переключателей и точек освещения начинаются с составления схемы. Она чертится на плане помещения, где указываются точки расположения светильников, элементов управления, места прокладки электропроводки и подключение ее к распределительному щиту. Затем выполняется разметка на стене.

Глубина штробления для кабеля 3х1,5 до 15 мм, ширина – до 10 мм. Расстояние между точками крепления провода при горизонтальной проводке не менее 500 мм, для вертикальной – до 1000 мм. При прокладке кабеля нужно оставлять технологические концы от 10 см и более. Они нужны для соединения элементов. Независимо от факта подключения проводов к распределительному щиту окончания кабеля должны быть изолированы.

Схема подключения переходных выключателей

После штробирования делается монтаж коммутационного короба и элементов установки переключателей. Затем прокладывается кабель с учетом требований к расстоянию между точками крепления. Технологические концы должны быть заведены во все короба. Ни в коем случае нельзя заделывать штробы до окончания монтажных работ и проверки всей системы.

По завершению подготовительного этапа от центрального щита или распределительной коробки должен проходить кабель к коммутационному коробу. От него прокладываются следующие провода:

• один к осветительному прибору;
• по три к каждому проходному выключателю.

К автоматическим предохранителям электрощита или к колодкам в распределительной коробке подключается кабель от коммутационного короба – ноль (желто-зеленый), фаза (черный, белый, красный, коричневый) и заземление (синий). Проверяется надежность соединения, отсутствие открытых мест в токопроводящих жилах.

Следующий этап самый важный, нужно правильно соединить провода от переключателей и осветителя. Делать это рекомендуется по следующей схеме.

1. Подключить жилы от светильника – ноль и заземление.
2. Соединить вход (фазу) от первого переключателя (маркировка L) с «+» провода, идущего от электрощита (распределительной коробки).
3. Подсоединить два выхода каждого переключателя (маркировки L1 и L2) с кабелем и подключить их друг к другу в коммутационной коробке. Всего в коробе должно быть 2 соединения выключателей между собой.
4. Подключить входной провод от второго переключателя к светильнику.

Все жилы, проходящие через переключатели, должны быть фазой с оплеткой черного, белого, красного, коричневого цвета. Подключение к проводам другого цвета не повлияет на работу системы, но может привести к путанице во время соединения в коммутационном узле.

С помощью мультиметра проверяется правильность соединений. Нужно «прозвонить» каждую магистраль, свериться с составленной схемой. Важно, чтобы фаза проходила через переключатели, а не подавалась на светильник.

Затем выполняется окончательная установка выключателей. Вместо основного светильника можно подсоединить проверочный патрон с лампой. После подключения следует несколько раз включить и выключить свет из двух точек. Если все работает нормально, еще раз проверяется целостность установленных кабелей, отсутствие оголенных проводов.

Монтаж осветительного прибора делается по следующей схеме: сначала устанавливают кронштейны крепления, затем подключают светильник к электросети. Во время выполнения последнего действия рекомендуется снять защитную прозрачную панель, если конструкцией предусмотрена возможность ее монтажа на установленный осветительный прибор.

Возможные проблемы

Кажется, что составить правильную схему и выполнить работы в соответствии с принятыми нормами не составит труда. Но отсутствие необходимой базы знаний и практики может стать причиной появления трудностей.

Консультанты «Вивателснаб» подготовили ответы на самые частые вопросы:

• Возможно ли подключение нескольких светильников к одной паре переключателей? Можно, но только для параллельного соединения источников света.
• Как установить дополнительные точки включения/выключения света? Для этого понадобится перекрестный выключатель, в конструкции которого предусмотрено по паре входов и выходов.
• Как сделать управление двумя светильниками с возможностью включения каждого из них? Для этого понадобятся двойные проходные переключатели. Возрастет количество промежуточных цепей между выключателями – с двух до четырех.

Схема подключения проходного выключателя в распределительной коробке

Для электромонтажа в квартире или частном доме своими руками необходимо знать схему подключения проходного выключателя. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест используются два одноклавишных проходных выключателя. Они включают и выключают один светильник или одну группу светильников. Такая схема управления освещением удобна в проходных помещениях или местах в частном доме или квартире — это коридоры, лестницы, помещения в которых есть две двери, пространство между забором с воротами и домом.
Принципиальная схема состоит из двух проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, светильника, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения проходных выключателей.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для проходных выключателей и светильника.
Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, двумя проводами на проходные выключатели и проводом на светильник. Все провода трехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель №1.
2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель №1 с синей жилой провода на выключатель №2.
3. Зачистить, скрутить и заизолировать желтую жилу провода на выключатель №1 с желтой жилой провода на выключатель №2.
4. Зачистить, скрутить и заизолировать белую жилу провода на выключатель №2 с белой жилой провода на светильник.
5. Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
6. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтой жилой провода на светильник.
7. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

1. Схема подключения двухклавишного проходного выключателя в распределительной коробке.
2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
3. Схема подключения одноклавишного выключателя в распределительной коробке.

Как подключить проходной выключатель — подключение +схема

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Зачистка изоляции

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

Так же рекомендуем к прочтению статью «Как починить выключатель света«.

Видео

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Схемы

Монтажная схема подключения

Схема подключения

Принцип подключения проходных выключателей

Наглядная схема

Схема подключения двухклавишного выключателя с подключением через распредкоробку

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах, лестницах и в других местах, где необходимо управлять включением и выключением светильника или люстры из разных мест.

Как правило,  проходные выключатели устанавливаются возле дверей  помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым  с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас неудобств при перемещении по ним без освещения.

Внимание, для того что бы реализовать возможность управления освещением при помощи проходных выключателей- Вам необходимо предварительно на первоначальном этапе ремонта до отделки проложить 3 жильный кабель до 2 из них и плюс четырех жильный до третьего, четвертого и т. д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой освещения.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение.

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND, которые уже за много лет доказали свое качество и простоту установки с подключением. Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак,  для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило это делается следующим образом- заводим двухжильный кабель или по два провода с соответствующих контактов обоих выключателей в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее,  на первый проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третий проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу. Сравните на картинке вверху  все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первых двух, расположенных по краям схемы необходимо соединить соответственно, как указано на рисунке, с центральным перекрестного принципа включения. Делается это путем прокладки до ответвительной коробки 2 трехжильных кабелей и одного четырех жильного кабеля от перекрестного среднего проходного выключателя.

Подключение своими руками любых электрических выключателей Legrand  не вызывает трудностей, благодаря не только простоте установке и подключения, но и наличию в комплекте подробной инструкции с цветными картинками высокого качества.

Рекомендую дополнительно прочитать нашу статью: схема подключения двух клавишных проходных выключателей.

Gold In Line Feed Through Двухпозиционный кулисный переключатель для шнура лампы SPT-2

Осторожно: опасность поражения электрическим током!

Важно! Вы должны помнить, что перед тем, как вы попытаетесь установить, заменить или удалить какие-либо детали электрической лампы или приспособления, вы всегда должны отсоединять или отключать лампу или приспособление от любого источника электричества перед началом работы. Простое выключение лампы не защитит вас от поражения электрическим током.

Если вы не знаете, как безопасно отсоединить лампу или прибор от источника питания, вам следует обратиться к лицензированному электрику или в местную энергетическую компанию для получения дальнейших инструкций.

Советы по подключению выключателей со встроенным шнуром лампы

1.) Определите гладкие и ребристые стороны 18/2 параллельного (расположенного рядом) шнура лампы.
2.) Убедитесь, что гладкий шнур подсоединен к медному положительному выводу патрона лампы, а ребристый шнур подсоединен к подключен к серебристому отрицательному выводу.
3.) На участке длины шнура лампы, на котором вы хотите установить линейный выключатель, аккуратно отделите 18/2 параллельный шнур, перерезав между ними и потянув их, чтобы разделить их примерно на 1-1 / 4 дюйма.Избегайте разрезания основной изоляции, которой обертываются отдельные шнуры.
4.) Разберите переключатель и осмотрите интерьер. Внутри вы увидите канал на обоих концах, через который проходит шнур, и два набора маленьких острых штырей, которые будут соединяться с положительной (гладкой) стороной шнура лампы 18/2.
5.) Аккуратно обработайте (отрежьте) только положительный (гладкий) шнур лампы и плотно вставьте его внутрь встроенного выключателя лампы, где маленькие острые штыри внутри переключателя будут протыкать и соединяться с медными стойками внутри изоляции гладкий шнур.Отрицательная (ребристая) сторона шнура лампы будет проходить сквозь него, не обрезая.
6.) Осторожно соберите выключатель, удерживая 2 шнура лампы в правильном положении. Осторожно затяните винт (ы) до тех пор, пока не останется зазора между двумя половинами узла переключателя.

Clear In Line Feed через кулисный переключатель

Осторожно: опасность поражения электрическим током!

Важно! Вы должны помнить, что перед тем, как вы попытаетесь установить, заменить или удалить какие-либо детали электрической лампы или приспособления, вы всегда должны отсоединять или отключать лампу или приспособление от любого источника электричества перед началом работы.Простое выключение лампы не защитит вас от поражения электрическим током.

Если вы не знаете, как безопасно отсоединить лампу или прибор от источника питания, вам следует обратиться к лицензированному электрику или в местную энергетическую компанию для получения дальнейших инструкций.

Советы по подключению выключателей со встроенным шнуром лампы

1.) Определите гладкие и ребристые стороны 18/2 параллельного (расположенного рядом) шнура лампы.
2.) Убедитесь, что гладкий шнур подсоединен к медному положительному выводу патрона лампы, а ребристый шнур подсоединен к подключен к серебристому отрицательному выводу.
3.) На участке длины шнура лампы, на котором вы хотите установить встроенный выключатель, аккуратно отделите 18/2 параллельный шнур, перерезав между ними и потянув их, чтобы разделить их примерно на 1-1 / 4 дюйма. Избегайте прорезания основной изоляции, которая оборачивает отдельные шнуры.
4.) Разберите переключатель и осмотрите внутреннюю часть. Внутри вы увидите канал на обоих концах, через который проходит шнур, и два набора маленьких острых штырей, которые будут соединять с положительной (гладкой) стороной шнура лампы 18/2.
5.) Аккуратно обработайте (отрежьте) только положительный (гладкий) шнур лампы и плотно вставьте его внутрь встроенного выключателя лампы, где маленькие острые штыри внутри переключателя будут протыкать и соединяться с медными стойками внутри изоляции гладкий шнур. Отрицательная (ребристая) сторона шнура лампы будет проходить сквозь него, не обрезая.
6.) Осторожно соберите выключатель, удерживая 2 шнура лампы в правильном положении. Осторожно затяните винт (ы) до тех пор, пока не останется зазора между двумя половинами узла переключателя.

Линейный выключатель Leviton | Проходной переключатель

Встроенный переключатель

Автор: Сьюзан Донелан, 13 ноября 2020 г.

Выключатель работал у моей люстры, у которой не было настенного выключателя.

---

хороший продукт

Автор: Кен, 13 ноября 2020 г.

Это именно то, что мне нужно. Простота установки, четкие направления.

---

хороший продукт

Автор: Дэвид, 17 октября 2020 г.

Это качественный линейный коммутатор. Его легко установить, и он выполняет свою работу.

---

Встроенный шнур-переключатель

Автор: Маартен, 28 сентября 2020 г.

Вместительный, простой в подключении, прочный. Это мой третий выключатель именно на этом шнуре. У предыдущих двух винты вышли из строя.

Единственный «минус» (не совсем) для меня: кулисный переключатель может быть немного больше, чтобы вместить большие пальцы.

В целом отличный продукт

---

хорошая замена лампы

Автор: технически затруднен, 16 сентября 2020 г.

Мой брат переделал мне мою лампу, выглядит очень красиво. Единственной странной деталью было отверстие сбоку в верхней части, куда входит лампочка.Таинственный. Лампа работает очень красиво и не перегревается. 🙂

---

Переключатель хорошего качества

Автор: Неизвестный, 18 августа 2020 г.

Этот переключатель Leviton отличается прочным ощущением, положительным действием и прост в установке. Доставка была затруднена из-за задержек с сообщением USPS, но посылка была очень хорошо упакована и прибыла в целости и сохранности. Я бы рекомендовал этот переключатель по сравнению с другими, которые я видел, которые кажутся хлипкими и используют технику зажима проводов, а не винтовые клеммы.Я использую обтянутый тканью шнур в винтажном стиле, и переключатели с защипами не работают.

---

Хороший продукт.

Автор: Неизвестный, 9 апреля 2019 г.

Хороший продукт, но иногда внутренние паяные соединения не выполняются должным образом, и мне приходится их устранять. Я купил десятки, а мне нужно было сделать всего несколько.
В целом хороший продукт.

— Ответ: извините за это, мы впервые слышим об этой проблеме, мы рассмотрим ее дальше.И знайте, что мы будем рады заменить любую деталь, которая не на 100% соответствует номиналу, стоимости и доставке. Спасибо за ваш отзыв! -Пол

---

Питание через выключатель | Как подключить выключатель света

В этой четырехсторонней схеме освещения источник питания подключается к первому переключателю (SW1). Горячий соединяется с общим на этом переключателе, а нейтраль соединяется через все распределительные коробки с нейтральным выводом света. Между всеми переключателями, соединяющими путешественников, проходит трехжильный кабель.

Двухжильный кабель (C4) соединяет последний выключатель (SW3) с осветительной арматурой, общий на этом выключателе соединяется с горячим выводом на светильник.

---

Теги: 4-х позиционный переключатель света, 4-х позиционный переключатель, кроссоверный переключатель, 4-х позиционный переключатель, как подключить переключатель света, питание через переключатель, путешественники

---

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и через кабель C3 со вторым источником света LT2.Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.

---

Теги: 2 фары, 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

---

Здесь у нас есть несколько источников света, управляемых 3-х позиционными переключателями.

Горячий источник питания (кабель C1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль в распределительной коробке SB1 проходит через второй трехпозиционный переключатель (SW2) через трехжильный кабель (кабель C2, по которому также проходят дорожки, соединяющие два переключателя), через который он соединяется с первым светильником (F1) и соединяется с нейтралью каждого светильника.Таким же образом, горячий от общей клеммы трехпозиционного переключателя SW2 подключается к горячей клемме на каждом источнике света через кабель C3 (сращенный в приспособлении F1).

---

Теги: 2 фары, 3-х позиционный переключатель света, 3-х позиционный переключатель, как подключить переключатель света, несколько источников света, питание через переключатель, трехсторонний переключатель света, трехходовой переключатель, путешественники, два фары

---

Питание поступает в цепь в распределительной коробке (SB1), и горячее соединение подключается к общей клемме трехпозиционного переключателя (SW1), а нейтраль соединяется с нейтральной клеммой фонаря.Путешественники от SW1 (через кабель C1) соединяются в приспособлении и переходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод света.

---

Теги: 3-позиционный переключатель, Питание через переключатель, Трехпозиционный переключатель, Путешественники

---

Здесь у нас есть одиночный свет, управляемый 3-х позиционными переключателями.

Горячий источник питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль проходит через (SB1) ко второму трехпозиционному переключателю (SW2) через трехжильный кабель (C2, который также переносит дорожки, которые соединяют два переключателя), где он соединяется (SB2) с нейтральным выводом света.Горячий от общего вывода второго трехпозиционного переключателя (SW2) подключен к горячему выводу света.

---

Теги: 3-позиционный переключатель света, 3-х позиционный переключатель, Как подключить свет, как подключить переключатель света, Подача питания через переключатель, трехсторонний переключатель света, Трехходовой переключатель, путешественники

---

Источник питания входит в распределительную коробку, где нейтраль соединяется с клеммой нейтрали осветительной арматуры. Горячий от источника подключается к двухпозиционному переключателю, где его можно переключить на горячий терминал светильника.

---

Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через переключатель, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

---

Переключатели линий подключения: 5 ступеней

Примечание: Эти розетки немного привередливы в подключении, поэтому просто наберитесь терпения. (например: глубокий вдох против «удара громадины»)

Отвинтите тумблер и разделите две половины. Вставьте винты в пустую верхнюю половину.
Отвинтите и снимите маленькие зажимы металлического шнура с нижней половины и поместите их в верхнюю половину вместе с другими винтами. Отложите в сторону.

В центре 2-футового шнура отмерьте 2 1/4 дюйма и отметьте карандашом или ручкой.

Оберните шнур лентой, совместив отметки с внутренней стороной ленты так, чтобы между частями ленты оставался шнур 2 1/4 дюйма.

Используйте методы, которые вы изучили при добавлении розетки и вилки, чтобы удалить тканевое покрытие, внешнюю изоляцию, волокна наполнителя и заземление (при необходимости).

У вас останутся только провода Hot и Neutral, при этом шнур останется подключенным.

Теперь разрежьте черный горячий провод пополам. НЕ ОБРЕЗАТЬ НЕЙТРАЛЬ!

Возьмите нижнюю половину переключателя и поместите ее на рабочую поверхность так, чтобы переключатель включения / выключения был направлен от вас.

Проложите белый нейтральный провод в желобе под латунными насадками и убедитесь, что он достаточно длинный — концы обрезанного шнура должны лежать на ребристом пластике там, где проходят маленькие зажимы.Если нейтральный провод слишком короткий, чтобы его можно было вставить в лоток, используйте нож для резки коробок, чтобы аккуратно снять достаточное количество внешнего тканевого покрытия и изоляции, чтобы обнажить дополнительную длину провода, которая вам нужна. Затем обрежьте изоляционные волокна и заземляющий провод.

Обрежьте немного более 1/4 дюйма горячих проводов.

Используйте кусачки, чтобы зачистить 5/8 дюйма с концов. Пролистайте и скрутите провода.

Затем согните концы проволоки в противоположные U-образные формы.Это так, чтобы они совпадали с клеммами переключателя, как показано на рисунке.

Перед подключением коммутатора аккуратно удалите ленту и нанесите белые капли клея, чтобы закрепить тканевую крышку, чтобы она не растрепалась. Старайтесь держать клей как можно ближе к обрезанному концу, иначе он будет торчать из переключателя и выглядеть неаккуратно. Дайте высохнуть в течение нескольких минут, прежде чем продолжить.

Оберните горячие провода вокруг латунных клемм и затяните винты, используя небольшую отвертку с плоской головкой, чтобы заправить жилы проводов и завершив их хорошим затягиванием с помощью отвертки с крестообразным шлицем.

ПРИМЕЧАНИЕ: Мы почти закончили !!!

Замените крошечные зажимы, фиксирующие концы шнура.

Совет: Начните с завинчивания каждой пары винтов только частично, затем дайте каждому из них только пару оборотов, меняя их взад и вперед, пока они не войдут полностью. Если вы попытаетесь вкрутить один полностью в, а затем в другой, будет трудно вставить второй винт в его домашнюю резьбу из-за горы шнура между ними.

Установите верхнюю половину корпуса переключателя и привинтите ее на место.

Отличная работа !!

ИСПЫТАНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ (200 КВ) КАБЕЛЯ ПОСТОЯННОГО ТОКА И ПРОХОДНЫХ КОНСТРУКЦИЙ В РЕЖИМАХ ПОВТОРНОЙ НОМИНАЦИИ *. (Конференция)

Мазаракис, Майкл Г., Кифер, Марк Л., Лекби, Джошуа, Андерсон, Делмар Х. и Уилкинс, Фрэнк Л. ИСПЫТАНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ (200 КВ) КАБЕЛЯ постоянного тока И ПРОХОДНОЙ КОНСТРУКЦИИ В РЕЖИМАХ ПОВТОРНОЙ НОМИНАЦИИ *.. США: Н. П., 2017. Интернет. DOI: 10.1109 / PPC.2017.8291171.

Мазаракис, Майкл Г., Кифер, Марк Л., Лекби, Джошуа, Андерсон, Дельмар Х. и Уилкинс, Фрэнк Л. ИСПЫТАНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ (200 КВ) КАБЕЛЯ постоянного тока И ПРОХОДНОЙ КОНСТРУКЦИИ В РЕЖИМАХ ПОВТОРНОЙ НОМИНАЦИИ *. . Соединенные Штаты. https://doi.org/10.1109/PPC.2017.8291171

Мазаракис, Майкл Г., Кифер, Марк Л., Лекби, Джошуа, Андерсон, Делмар Х. и Уилкинс, Фрэнк Л. Сат. «ИСПЫТАНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ (200КВ) КАБЕЛЯ ПОСТОЯННОГО ТОКА И ПРОХОДНЫХ КОНСТРУКЦИЙ В РЕЖИМАХ ПОВТОРНОЙ НОМИНАЦИИ *.». Соединенные Штаты. https://doi.org/10.1109/PPC.2017.8291171. https://www.osti.gov/servlets/purl/1463407.

@article {osti_1463407,
title = {ИСПЫТАНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ (200КВ) КАБЕЛЯ ПОСТОЯННОГО ТОКА И ПРОХОДНЫХ КОНСТРУКЦИЙ В РЕЖИМАХ ПОВТОРНОЙ НОМИНАЦИИ *.},
author = {Мазаракис, Майкл Г. и Кифер, Марк Л. и Лекби, Джошуа и Андерсон, Делмар Х. и Уилкинс, Фрэнк Л.},
abstractNote = {Аннотация не предоставлена.},
doi = {10.1109 / PPC.2017.8291171},
url = {https://www.osti.gov/biblio/1463407}, journal = {},
number =,
объем =,
place = {United States},
год = {2017},
месяц = ​​{7}
}

Проходные клеммные колодки, винтовые зажимы

Проходные клеммные колодки, винтовые зажимы | Автоматизация24

pageCacheKey_a3daff12f5e34bb1b96e803cf95b0d0d

Ваша корзина пока пуста

Die ausgewählten Filter führen zu keinem Ergebnis

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402247

-15% Рекомендуемая производителем розничная цена: 1 доллар США.04

0,88 долл. США

Базовая цена: 1 штука = 0,88 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402245

-14% Рекомендуемая производителем розничная цена: 0,99 доллара США.

0,85 долл. США

Базовая цена: 1 штука = 0,85 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, зеленый / желтый, Винтовые зажимы, Один уровень, 2 подключения, PE-соединение

Номер позиции: 402472

-15% Рекомендуемая производителем розничная цена: 6 долларов США.12

5,20 долл. США

Базовая цена: 1 штука = 5,20 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402249

-15% Рекомендуемая производителем розничная цена: 1,53 доллара США.

$ 1,30

Базовая цена: 1 штука = 1,30 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402255

-15% Рекомендуемая производителем розничная цена: 5 долларов США.83

4,95 долл. США

Базовая цена: 1 штука = 4,95 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402251

-15% Рекомендуемая производителем розничная цена: 1,98 доллара США.

$ 1,68

Базовая цена: 1 штука = 1,68 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Два уровня, 4 подключения

Номер позиции: 402384

-15% Рекомендуемая производителем розничная цена: 4 доллара США.37

3,71 долл. США

Базовая цена: 1 штука = 3,71 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, зеленый / желтый, Винтовые зажимы, Один уровень, 2 подключения, PE-соединение

Номер позиции: 402471

-15% Рекомендуемая производителем розничная цена: 5,93 доллара США.

$ 5,04

Базовая цена: 1 штука = 5,04 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Держатель предохранителя для клеммной колодки серии W, Бежевый, Винтовой зажим

Номер позиции: 402356

-15% Рекомендуемая производителем розничная цена: 7 долларов США.45

$ 6,34

Базовая цена: 1 штука = 6,34 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Клемма тестового разъединителя, Бежевый, Винтовые зажимы, Один уровень, 2 подключения

Номер позиции: 402733

-15% Рекомендуемая производителем розничная цена: 4,49 доллара США.

3,82 долл. США

Базовая цена: 1 штука = 3,82 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Держатель предохранителя для клеммной колодки серии W, бежевый, Винтовые клеммы, светодиодный индикатор

Номер позиции: 402357

-15% Рекомендуемая производителем розничная цена: 13 долларов США.61

$ 11,57

Базовая цена: 1 штука = 11,57 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, синяя, винтовые зажимы, одноуровневая, 2 подключения

Номер позиции: 402248

-15% Рекомендуемая производителем розничная цена: 1,04 доллара США.

0,88 долл. США

Базовая цена: 1 штука = 0,88 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Держатель предохранителя для клеммной колодки серии W, бежевый, Винтовые клеммы, светодиодный индикатор

Номер позиции: 402358

-15% Рекомендуемая производителем розничная цена: 13 долларов США.61

$ 11,57

Базовая цена: 1 штука = 11,57 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Держатель предохранителя для клеммной колодки серии W, бежевый, Винтовые клеммы, светодиодный индикатор

Номер позиции: 402359

-15% Рекомендуемая производителем розничная цена: 16,05 доллара США.

13,64 долл. США

Базовая цена: 1 штука = 13,64 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, зеленый / желтый, Винтовые зажимы, Один уровень, 2 подключения, PE-соединение

Номер позиции: 402474

-15% Рекомендуемая производителем розничная цена: 7 долларов США.44 год

$ 6,33

Базовая цена: 1 штука = 6,33 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402253

-15% Рекомендуемая производителем розничная цена: 3,42 доллара США.

2,91 долл. США

Базовая цена: 1 штука = 2,91 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, зеленый / желтый, Винтовые зажимы, Один уровень, 2 подключения, PE-соединение

Номер позиции: 402473

-15% Рекомендуемая производителем розничная цена: 6 долларов США.65

$ 5,65

Базовая цена: 1 штука = 5,65 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402328

-15% Рекомендуемая производителем розничная цена: 17,45 долларов США.

$ 14,83

Базовая цена: 1 штука = 14,83 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Держатель предохранителя для клеммной колодки серии W, Черный, Винтовые клеммы

Номер позиции: 402362

-15% Рекомендуемая производителем розничная цена: 14 долларов США.93

12,69 долл. США

Базовая цена: 1 штука = 12,69 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, синяя, винтовые зажимы, одноуровневая, 2 подключения

Номер позиции: 402246

-14% Рекомендуемая производителем розничная цена: 0,99 доллара США.

0,85 долл. США

Базовая цена: 1 штука = 0,85 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Два уровня, 4 подключения

Номер позиции: 402390

-15% Рекомендуемая производителем розничная цена: 4 доллара США.11

$ 3,49

Базовая цена: 1 штука = 3,49 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, Бежевая, Винтовые зажимы, Одноуровневая, 2 подключения

Номер позиции: 402261

-15% Рекомендуемая производителем розничная цена: 3,55 доллара США.

3,02 долл. США

Базовая цена: 1 штука = 3,02 $

Доступно через 5 дней

В настоящее время нет в наличии

Доступно через 5 дней

Клемма тестового разъединителя, Бежевый, Винтовые зажимы, Один уровень, 2 подключения

Номер позиции: 402743

-15% Рекомендуемая производителем розничная цена: 5 долларов США.99

5,10 долл. США

Базовая цена: 1 штука = 5,10 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Распределитель Profibus, установка на DIN-рейку

Номер позиции: 402648

-15% Рекомендуемая производителем розничная цена: 18,02 доллара США.

$ 15,32

Базовая цена: 1 штука = 15,32 $

В настоящее время нет в наличии

Доступно через 5 дней

Отправка сегодня

Проходная клеммная колодка, зеленый / желтый, Винтовые зажимы, Один уровень, 2 подключения, PE-соединение

Номер позиции: 402498

-15% Рекомендуемая производителем розничная цена: 13 долларов США.

Соединение проходных выключателей: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.
